2.4.1 - Gaten in de muur boren 14
2.4.2 - Aanleggen van de condensafvoerlijn 15
2.4.3 - Montage van de luchtkanalen en de uitwendige roosters....16
2.4.4 - Gaten voor de machine voorbereiden....16
2.4.5 - Plaatsing van het apparaat op de bevestigingsbeugels....16
2.4.6 - Elektrische aansluiting....17

2.5 - CONFIGURATIE HOGE/LAGE INSTALLATIE 18

2.5.1 - Configuratie van de elektronica voor de installatie hoog of laag op de muur....18

RUBRIEK VOOR DE TECHNICUS EN DE GEBRUIKER

3 -GEBRUIK 18

3.1 - WAARSCHUWINGEN....18
3.2 - BESCHRIJVING VAN HET SIGNALERINGSPANEEEL....19

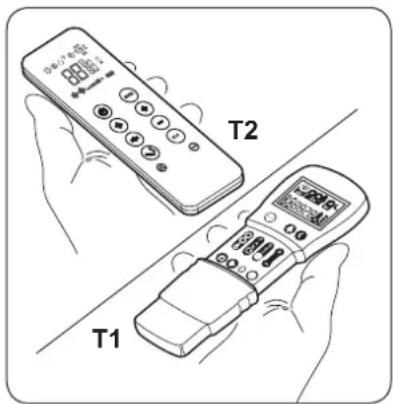

3.3 - GEBRUIK VAN DE AFSTANDSBEDIENING 19

3.3.1 - De batterijen plaatsen 19
3.3.2 - Vervanging van de batterijen....19
3.3.3 - Positie van de afstandsbediening....20

3.4 - BESCHRIJVING VAN DE AFSTANDSBEDIENING 20

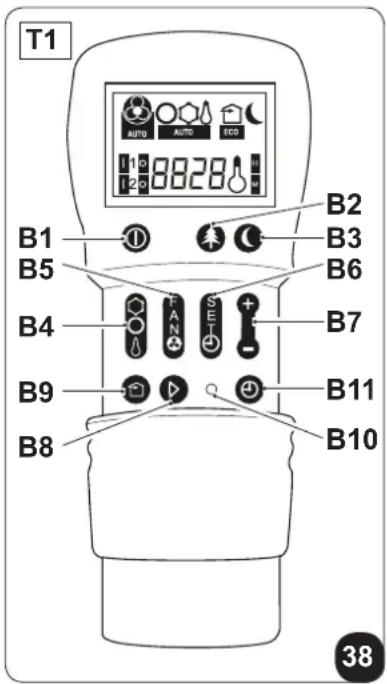

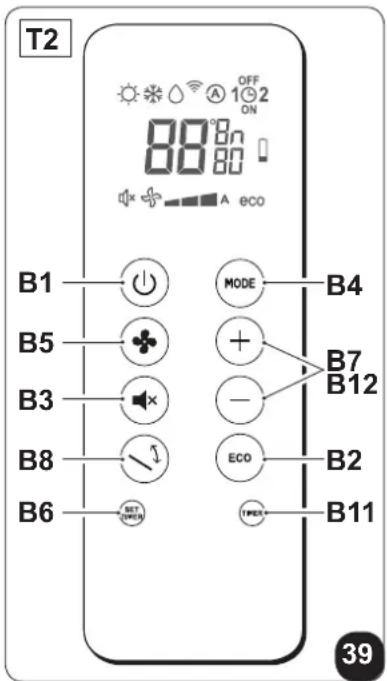

3.4.1 - Beschrijving van de toetsen van de afstandsbediening 20

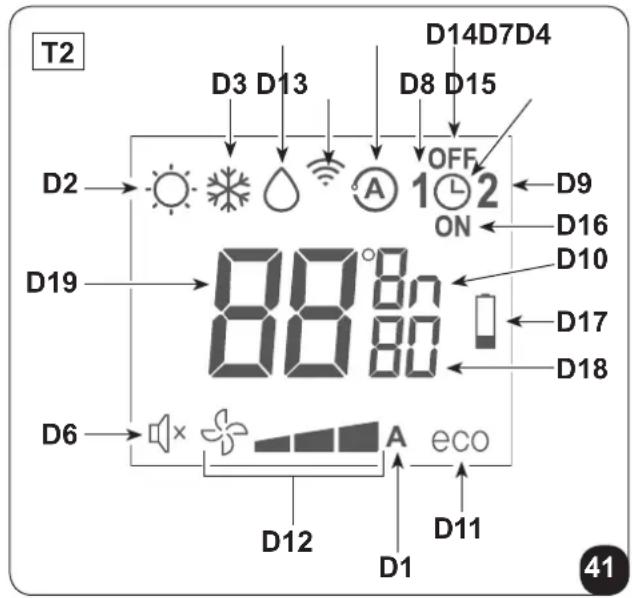

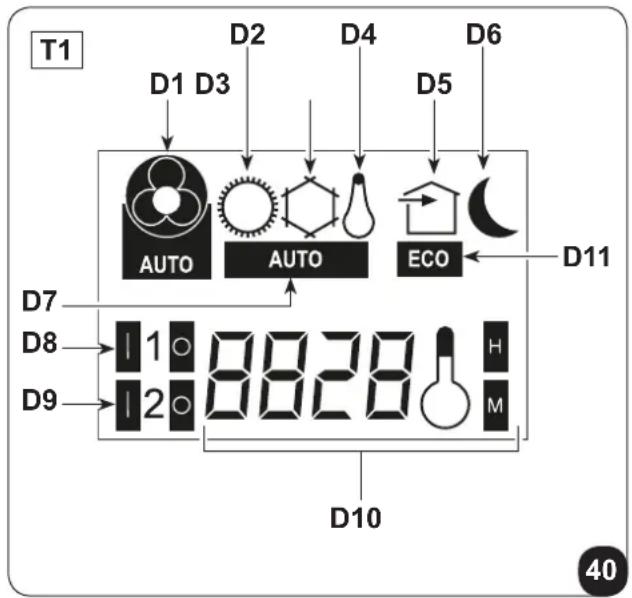

3.4.2 - Beschrijving van het display van de afstandsbediening....21

3.5 - BESCHRIJVING VAN DE FUNCTIES VAN DE KLIMAATREGELAAR....22

3.5.1 - Algemene inschakeling en beheer van de werking....22
3.5.2-Toets ECO 22
3.5.3 - In-/uitschakeling van het apparaat 22
3.5.4 - Werking "Koeling" 22
3.5.5 - Werking enkel "Ontvochtiging" 22
3.5.6 - Werking enkel "Ventilatie" 23
3.5.7 - Werking enkel "Welzijn" 23
3.5.8 - Werking "Verwarming" 23
3.5.9 - Regeling van de richting van de luchtstroom 24

NL - 1

3.5.10 - Regeling van de ventilatorsnelheid 24

3.5.11 - Toets welzijn 's nachts (SILENT)....24

3.5.12 - Instelling van de timer 25

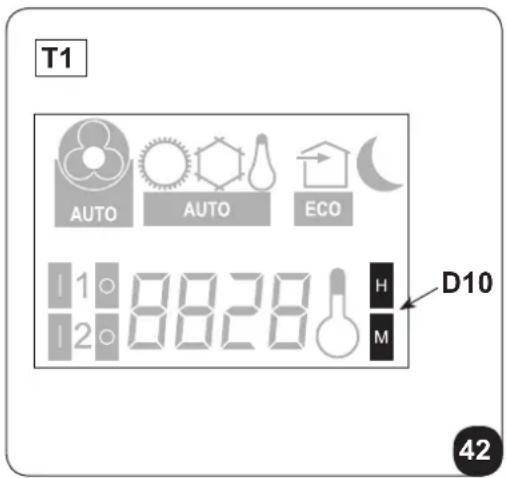

3.5.13 - Instelling van de klok en de timer (T1) 25

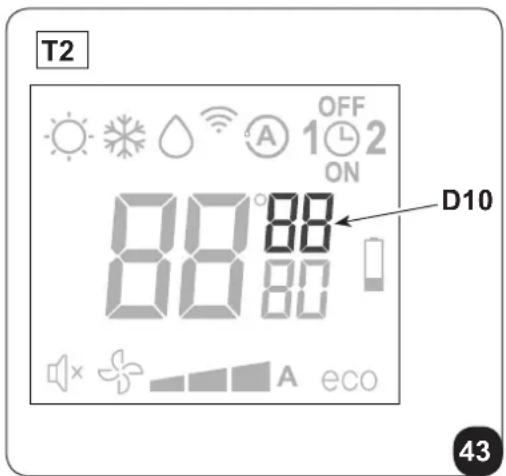

3.5.14 - Instelling van de klok en de timer (T2) 25

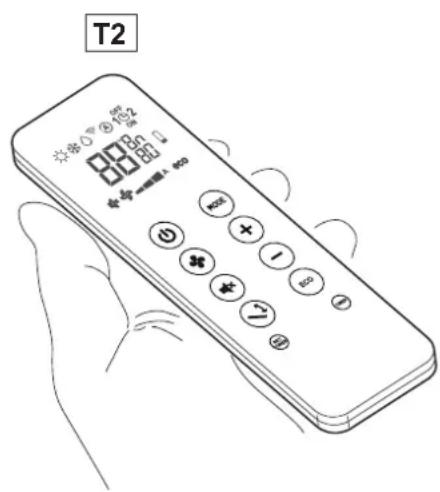

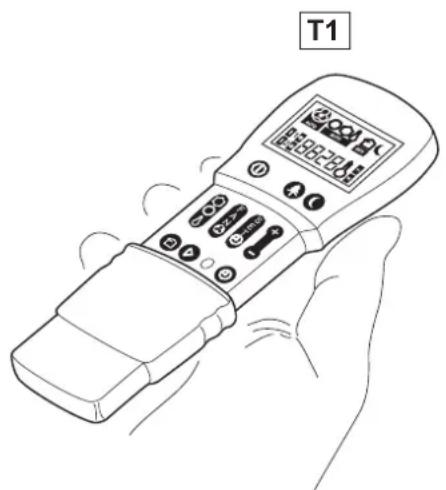

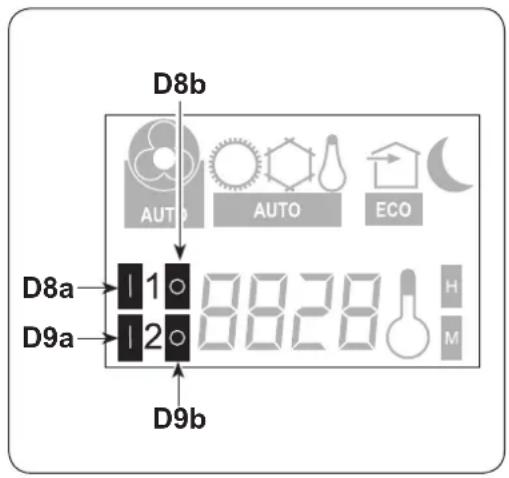

3.5.15 - Instelling van de timertijden (T1) 26

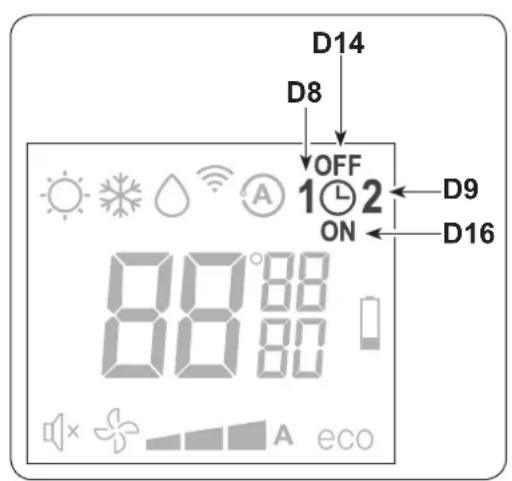

3.5.16 - Instelling van de timertijden (T2)....27

3.5.17 - Activering en deactivering van de timer 28

3.5.18 - Reset van alle functies van de afstandsbediening 28

3.5.19 - Beheer van het apparaat als de afstandsbediening niet beschikbaar is....28

3.6 - ADVIES VOOR ENERGIEBESPARING....28

4 - REINIGING EN ONDERHOUD 29

4.1 - REINIGING....29

4.1.1 - Reiniging van het apparaat en de afstandsbediening 29

4.1.2 - Reiniging van het luchtfilter 29

4.2 - ONDERHOUD....30

4.2.1 - Periodiek onderhoud ....30

4.2.2 - Afvoer van condenswater in geval van nood....30

4.3 - DIAGNOSE, ALARMEN EN PROBLEMEN....31

4.3.1 - Storingsdiagnose....31

4.3.2 - Functionele aspecten die niet als storingen moeten worden beschouwd 31

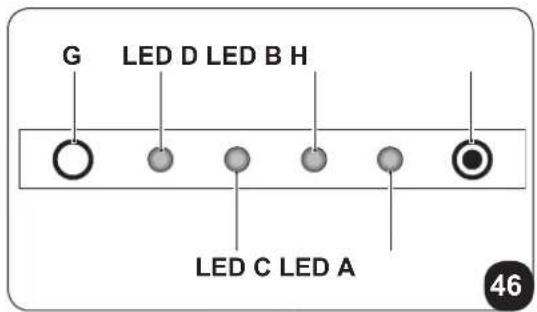

4.3.3 - LED-signaleringen paneel 31

4.3.4 - Alarmen paneel 32

4.3.5 - Storingen en oplossingen....33

Het symbool op het product of de verpakking geeft aan dat het niet bij het normale huisvuil mag worden gestopt, maar naar een erkend inzamelbedrijf voor de recycling van elektrische en elektronische apparatuur moet worden gebracht. Door het product op passende wijze te verwijderen helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid als gevolg van een ongeschikte verwijdering van het product vermijden.

Informeer bij de gemeente, de plaatselijke afvalverwijderingsdienst of de winkel waar het product aangeschaft is naar meer informatie over de recycling van dit product. Dit voorschrift is uitsluitend geldig binnen EU-lidstaten.

NL - 2

ILLUSTRATIES

De illustraties zijn gegroepeerd op de eerste pagina's van de handleiding

INHOUDSOPGAVE

De pagina "NL-1" bevat de inhoudsopgave van deze handleiding

Index

0 - WAARSCHUWINGEN

0.1 - ALGEMENE INFORMATIE

Wij wensen u eerst en vooral te bedanken omdat u de voorkeur hebt gegeven aan een door ons geproduceerd apparaat.

Dit is een voorbehouden document, volgens de wetsbepalingen, met een verbod op verveelvoudiging of overdracht aan derden zonder uitdrukkelijke toestemming van de fabrikant. fabrikant.

Het apparaat kan worden bijgewerkt en daarom andere details vertonen dan aangeduid, zonder gevolgen voor de teksten in deze handleiding.

0.2 - SYMBOLLEN

De pictogrammen die in dit hoofdstuk beschreven worden, worden gebruikt om snel en eensluidend de informatie te verstrekken die nodig is om de machine veilig te kunnen gebruiken.

0.2.1 - Pictogrammen

Service

Geeft situaties aan waarin de interne SERVICE moet worden gewaarschuwd: TECHNISCHE KLANTENDIENST

Inhoudsopgave

Paragrafen die van dit symbool voorzien zijn, bevatten zeer belangrijke informatie en voorschriften die voornamelijk de veiligheid betreffen.

De veronachtzaming ervan kan resulteren in:

• gevaren voor de gezondheid van de operators
• verval van de contractuele garantie
• weigering van aansprakelijkheid door de fabrikant.

Opgeheven hand

Geeft handelingen aan die om geen enkele reden mogen worden verricht.

GEVAARLIJKE ELEKTRISCHE SPANNING

eleert aan het betrokken personeel dat de beschreven handeling elektrocutiegevaar kan veroorzaken indien de veiligheidsnormen niet in acht worden genomen.

NL - 3

ALGEMEEN GEVAAR

aleert aan het betrokken personeel dat de beschreven handeling risico's inhoudt voor lichamelijke schade indien de veiligheidsnormen niet in acht worden genomen.

GEVAAR

Signaleert dat het apparaat ontvlambaar koelmiddel gebruikt. Als de koelvloeistof uitloopt en wordt blootgesteld aan een externe ontstekingsbron bestaat risico op brand.

GEVAAR HOGE TEMPERATUREN

aleert aan het betrokken personeel, dat de beschreven handeling risico's inhoudt voor brandwonden door contact met zeer hete componenten, indien de veiligheidsnormen niet in acht worden genomen.

NIET AFDEKKEN

aleert aan het betrokken personeel dat het verboden is om het apparaat af te dekken om oververhitting te voorkomen.

OPGELET

Signaleert dat dit document aandachtig moet worden gelezen alvorens het apparaat te installeren en/of te gebruiken.

- Geeft aan dat dit document aandachtig moet worden gelezen voordat onderhoudsen/of reinigingswerkzaamheden worden verricht.

OPGELET

Signaleert dat er extra informatie in de meegeleverde handleidingen kan aanwezig zijn.

- Duidt aan dat er informatie in de gebruiksaanwijzing of installatiehandleidir beschikbaar is.

OPGELET

Duidt aan dat het servicepersoneel met het apparaat moet omgaan, in overeenstemming met de installatiehandleiding.

0.3 - ALGEMEEN ADVIES

QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE, È SEMPRE NECESSARIO SEGUIRE PRECAUZIONI DI SICUREZZA DI BASE PER RIDURRE RISCHI DI INCENDIO, SCOSSE ELETTRICHE E INFORTUNI A PERSONE, INCLUSO QUANTO SEGUE:

1. Dit is een voorbehouden document, volgens de wetsbepalingen, met een verbod op verveelvoudiging of overdracht aan derden zonder uitdrukkelijke toestemming van OLIMPIA SPLENDID.

De machines kunnen worden bijgewerkt en daarom andere details vertonen dan aangeduid, zonder gevolgen voor de teksten in deze handleiding.

1. Lees deze handleiding aandachtig door alvorens een handeling (installatie, gebruik, onderhoud) te verrichten en leef de aanwijzingen van de verschillende hoofdstukken aandachtig na.

NL - 4

1. Al het personeel, betrokken bij het transport en de installatie van de machine, moet op de hoogte worden gesteld van de onderhavige instructies.

2. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR SCHADE AAN PERSONEN OF ZAKEN, VOORTVLOEIEND UIT HET NIET IN ACHT NEMEN VAN DE NORMEN, AANWEZIG IN DEZE HANDLEIDING.

3. De fabrikant behoudt zich het recht voor om de modellen op elk gewenst moment te wijzigen, waarbij de essentiële eigenschappen die in deze handleiding beschreven zijn behouden blijven.

4. De installatie en het onderhoud van apparatuur voor de klimaatregeling, zoals dit apparaat, kunnen gevaarlijk blijken te zijn omdat koudemiddel onder druk en elektrische onderdelen onder spanning in deze apparaten aanwezig zijn.

De installatie, de eerste inschakeling en de daaropvolgende onderhoudsfasen mogen uitsluitend door erkend en bekwaam personeel worden verricht.

1. De garantie vervalt in het geval van installaties die verricht worden zonder dat de waarschuwingen van deze handleiding in acht worden genomen en gebruik buiten de voorgeschreven temperatuurlimieten.

2. Het normale onderhoud aan de filters en de algemene uitwendige reiniging kunnen ook door de gebruiker worden verricht, aangezien ze geen gevaren vormen of ingewikkeld zijn.

3. Tijdens de montage, en bij iedere onderhoudsingreep, is het nodig de voorzorgsmaatregelen in acht te nemen die vermeld worden in deze handleiding en die op de etiketten in of op de apparaten staan en moeten ook alle voorzorgsmaatregelen getroffen worden die door het gezonde verstand ingegeven worden en opgelegd worden door de Veiligheidsvoorschriften die van kracht zijn in het land van installatie.

4. Draag altijd veiligheidshandschoenen en een veiligheidsbril bij werkzaamheden aan de koudemiddelzijde van de apparaten.

1. De klimaatregelaars mogen niet worden geïnstalleerd in omgevingen waar ontvlambare of explosieve gassen aanwezig zijn, in zeer vochtige omgevingen (wasserijen, broeikassen, enz.) of op plaatsen waar zich andere machines bevinden die een sterke warmtebron genereren.

1. Gebruik uitsluitend originele onderdelen van OLIMPIA SPLENDID voor de vervanging van componenten.

1. BELANGRIJK! Om ieder risico op elektrocutie te voorkomen, moet de stekker uit het stopcontactworden verwijderdalvorensongeachtwelke onderhoudsingreep aan de apparaten te verrichten.

1. Blikseminslag, naburige auto's en mobiele telefoons kunnen storingen veroorzaken. Het apparaat enkele seconden van de stroom afsluiten en vervolgens weer starten.

NL - 5

1. Op regenachtige dagen is het raadzaam om de elektrische voeding te af te sluiten om schade door blikseminslag te voorkomen.

1. Als het apparaat een lange tijd niet wordt gebruikt of niemand de geklimatiseerde kamer gebruikt, is het raadzaam de elektrische stroomtoevoer af te sluiten om ongevallen te vermijden.

1. Gebruik geen vloeibare of corrosieve reinigingsmiddelen om het apparaat te reinigen, verstuif geen water of andere vloeistoffen op het apparaat daar ze de onderdelen in pvc kunnen beschadigen of zelfs elektrische schokken kunnen veroorzaken.

1. Het apparaat en de afstandsbediening niet nat maken. Sluitingen of brand zou kunnen optreden.

1. Bij storingen in de werking (bv: abnormale geluiden, een slechte geur, rook, een abnormale temperatuurtoename, elektrische dispersie, enz.) de elektrische stroomtoevoer onmiddellijk afsluiten.

Neem contact op met uw plaatselijke verkoper.

1. De klimaatregelaar niet langdurig laten werken bij een hoge luchtvochtigheid of als deuren en/of ramen open staan.

Het vocht kan gaan condenseren en de meubels bevochtigen of beschadigen.

1. De voedingsstekker tijdens de werking niet aansluiten of loskoppelen. Brand- of elektrocutiegevaar.

1. Het (werkende) product niet met vochtige handen aanraken. nd- of elektrocutiegevaar.

1. Het verwarmingstoestel of andere apparatuur buiten bereik van de voedingskabel houden. Brand- of elektrocutiegevaar.

1. Zorg ervoor dat het water niet in de elektrische delen dringt. Zou brand, storingen of elektrische schokken kunnen teweegbrengen.

1. Open het rooster voor luchtingang niet tijdens de werking van het apparaat. Kans op letsel, schokken of beschadiging van het product.

1. Blokkeer de luchtinlaat of -uitlaat niet; het kan het product beschadigen.

1. Tijdens de werking van het apparaat geen vingers of andere voorwerpen aanbrengen in de luchtin- of luchtuittrede. De aanwezigheid van scherpe bewegende delen kan leiden tot verwondingen.

2. Het water dat door het apparaat uitgestoten wordt niet drinken. Dit is niet hygiënisch en kan ernstige gezondheidsproblemen veroorzaken.

1. Bij gaslekken van andere apparaten de omgeving goed verluchten alvorens de airco in te schakelen.

2. De apparatuur niet demonteren of aanpassen.

NL - 6

1. De ruimte goed ventileren als het apparaat wordt gebruikt in combinatie met een kachel. enz.

2. Het apparaat niet gebruiken voor andere doeleinden dan degene waarvoor het is ontworpen.

3. De personen die op een koelcircuit werken of ingrijpen, moeten in het bezit zijn van de gepaste certificatie, afgegeven door een bevoegde instantie, die hun bevoegdheid vaststelt om koelmiddelen veilig te behandelen volgens een door brancheverenigingen erkende beoordelingsspecificatie.

4. Het gas R32 niet in de atmosfeer uitstoten. R32 is een gefluoreerd broeikasgas met een aardopwarmingspotentieel (GWP) = 675.

1. Het apparaat dat in de handleiding beschreven wordt, stemt overeen met de volgende Europese verordeningen

• ECODESIGN 2009/125/EG, 206/2012/EU
• ENERGY LABELLING 2012/30/EU, 626/2011/EU
en de eventuele daaropvolgende wijzigingen.

0.4 - OPMERKINGEN OVER DE GEFLUOREERDE GASSEN

- Deze klimaatregelaar bevat gefluoreerde gassen.

aadpleeg het typeplaatje op het apparaat voor specifieke informatie over het type en de hoeveelheid gas.

• De installatie, assistentie, het onderhoud en de reparatie van het apparaat moeten worden uitgevoerd door een erkend technicus.
• De demontage en recyclage van het apparaat moeten worden uitgevoerd door bevoegd technisch personeel.

- Als er een lekzoeker op het systeem is geïnstalleerd, moet u minstens om de 12 maanden op lekkage controleren.

• Als wordt gecontroleerd of geen lekken aanwezig zijn, is het raadzaam om een gedetailleerd register van alle inspecties bij te houden.
• Controleer de zone rondom de apparatuur, voordat werkzaamheden aan het apparaat worden verricht, om na te gaan dat er geen brand- en/of verbrandingsgevaar heersen.

Dit product mag uitsluitend worden gebruikt volgens de specificaties, aangeduid in deze handleiding. Als het op een andere wijze wordt gebruikt dan aangeduid kan dit leiden tot zware ongevallen.

DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR SCHADE AAN PERSONEN OF ZAKEN, VOORTVLOEIEND UIT HET NIET IN ACHT NEMEN VAN DE NORMEN, AANWEZIG IN DEZE HANDLEIDING.

Tref de volgende maatregelen voor de reparatie van het koelsysteem, voordat werkzaamheden aan het systeem worden verricht.

1. Baken de zone rondom de werkruimte af en vermijd werkzaamheden in enge ruimten. Zorg voor veilige werkomstandigheden door het ontvlambare materiaal te controleren.

NL - 7

1. Het onderhoudspersoneel en iedereen die in de omringende zone werkzaamheden verricht, moet ingelicht zijn over de te verrichten werkzaamheden.

1. Vóór en tijdens de werkzaamheden MOET de zone gecontroleerd worden met een specifieke koudemiddeldetector, zodat de monteur een mogelijk gevaarlijke atmosfeer kan herkennen. Controleer of de lekdetector geschikt is voor het gebruik in combinatie met ontvlambare koudemiddelen, geen vonken veroorzaakt en afgedicht of intrinsiek veilig is.

2. De kalibratie van elektronische lekdetectoren kan vereist zijn. Kalibreer ze, indien nodig, in en zone waar geen koudemiddel in aanwezig is.

3. Controleer of de detector geen potentiële ontstekingsbron is en geschikt is voor het gebruikte koudemiddel. De detector moet ingesteld zijn op een LFL-percentage van het koudemiddel en moet voor het gebruikte koudemiddel zijn gekalibreerd. Het geschikte gaspercentage (maximaal 25%) moet bevestigd worden.
4. Elimineer open vuur als u vermoedt dat er sprake is van een lekkage.

Als u een lekkage vaststelt waarvoor gesoldeerd moet worden, dient alle koudemiddel uit het systeem te worden afgetapt of moet het in een deel van het systeem buiten bereik van de lekkage worden geïsoleerd (met afsluiters). Spoel het systeem vervolgens vóór en na het solderen met zuurstofvrije stikstof (OFN).

1. HOUD een CO _2 - of poederblusser binnen handbereik als werkzaamheden aan het warme apparaat moeten worden verricht.

1. Gebruik GEEN enkele ontstekingsbron voor werkzaamheden waarbij de leidingen moeten worden blootgelegd die ontvlambaar koudemiddel bevatten of hebben bevat.

Brand- of explosiegevaar!

1. Alle ontstekingsbronnen (ook een brandende sigaret) moeten buiten bereik worden gehouden van de plaats waar alle werkzaamheden worden verricht waarbij ontvlambaar koudemiddel in de omringende ruimte kan vrijkomen.
2. Controleer of de ruimte voldoende geventileerd is, voordat werkzaamheden in het systeem worden verricht. Er moet een continue ventilatie worden gewaarborgd.

1. Gebruik GEEN middelen om het ontdooiingsproces te versnellen, of voor de reiniging, met uitzondering van de door de producent aanbevolen middelen.

2. Controleer altijd vóór elke handeling of:

• de condensors leeg zijn.

Deze handeling moet veilig worden verricht om mogelijke vonkvorming te vermijden;

NL - 8

• geen enkele elektrische component onder spanning staat en er geen blootliggende kabels zijn tijdens het vullen, aftappen of spoelen van het systeem;

• de aarding niet onderbroken is.

• De elektrische voedingen van het apparaat, waar de werkzaamheden aan worden verricht, moeten zijn losgekoppeld. Breng een permanente lekdetector aan op het meest kritieke punt als het apparaat absoluut elektrisch gevoed moet worden.

1. Controleer of de pakkingen en afdichtende materialen niet zijn aangetast. Mogelijke ontwikkeling van een ontvlambare atmosfeer.

Pas geen enkele permanente capacitieve of inductieve lading op het circuit toe, zonder te hebben gecontroleerd of hierdoor de toelaatbare spanning en stroom van het gebruikte apparaat worden overschreden.

Het testapparaat moet correcte nominale waarden hebben.

1. Controleer regelmatig of de kabels niet blootgesteld wordt aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of aan ieder ander nadelig effect van de omgeving.

2. Verricht de onderstaande standaardprocedures bij reparatiewerkzaamheden of andersoortige werkzaamheden aan het koudemiddelcircuit:

• verwijder het koudemiddel;
• spoel het circuit met inert gas;
- evacueer;
- spoel het circuit opnieuw met inert gas;
- open het circuit door de snijbranden of lassen.

1. Het koudemiddel moet in specifieke gasflessen worden opgeslagen. Het systeem moet "gereinigd" worden met OFN om de unit veilig te maken. Het kan zijn dat deze procedure meerdere malen moet worden herhaald. Gebruik GEEN perslucht of zuurstof voor deze handeling.

2. De gasflessen moeten in de verticaal worden gehouden. Gebruik uitsluitend gasflessen die voor het opvangen van koudemiddelen geschikt zijn. De gasflessen moeten voorzien zijn van een terugstroomklep uitschakelkleppen die in goede staat verkeren. Bovendien moet een set gekalibreerde weegschalen aanwezig zijn.

1. De leidingen moeten beschikken over afkoppelsystemen en mogen GEEN lekken vertonen. Controleer, voordat het aftapapparaat gebruikt wordt, of het apparaat goed onderhouden is en de eventueel aanverwante elektrische componenten zijn afgedicht, om te vermijden dat eventueel vrijkomend koudemiddel vlam kan vatten.

2. Controleer of het koelsysteem geaard is, voordat het systeem met koudemiddel wordt gevuld. Breng een label op het systeem aan als het is gevuld. Let bijzonder goed om te vermijden dat het koelsysteem overbelast wordt.

NL - 9

1. Onderwerp het systeem aan een druktest met OFN, voordat het wordt gevuld, en aan een dichtingstest nadat het is gevuld voordat het in werking wordt gesteld.

Onderwerp het systeem aan een extra dichtingstest, voordat de plaats wordt verlaten.

1. Het opgevangen koudemiddel moet in de geschikte gasfles aan de leverancier worden afgegeven, met ondertekening van het afvaloverdrachtsbewijs. Koudemiddelen mogen NIET worden gemengd in het aftapapparaat of de gasflessen.
2. Als de compressors, of de compressoroliën verwijderd moeten worden, controleer dan of ze geleegd zijn tot een aanvaardbaar niveau om er zeker van te zijn dat het ontvlambare koudemiddel niet in het smeermiddel achterblijft. Verricht deze procedure voordat de compressor naar de leverancier wordt teruggezonden. Gebruik de elektrische verwarming uitsluitend op het huis van de compressor, om dit proces te versnellen.
3. Controleer aan het einde van de installatie of er geen koudemiddel lekt (koudemiddel dat aan open vuur blootgesteld wordt, produceert een giftig gas).

0.5 - EIGENLIJK GEBRUIK

• De klimaatregelaar mag uitsluitend gebruikt worden voor het produceren van warme of koude lucht (naar keuze) met als enig doel de temperatuur in de omgeving aangenaam te maken.
• Een oneigenlijk gebruik van de (externe en interne) apparatuur met eventuele schade die berokkend wordt aan mensen, voorwerpen of dieren, ontheft OLIMPIA SPLENDID van iedere vorm van aansprakelijkheid.

0.6 - RISICOZONES

• De klimaatregelaars mogen niet worden geïnstalleerd in omgevingen waar ontvlambare of explosieve gassen aanwezig zijn, in zeer vochtige omgevingen (wasserijen, broeikassen, enz.) of op plaatsen waar zich andere machines bevinden die een sterke warmtebron genereren, in de buurt van een bron van zout water of zwavelhoudend water.
• Gebruik GEEN gassen, benzine of andere ontvlambare vloeistoffen in de buurt van de airconditioner.

- De airco heeft geen ventilator om frisse lucht in het lokaal te brengen. Verlucht door de deuren en vensters te openen.

Installeer altijd een automatische schakelaar en leg een specifiek voedingscircuit aan.

NL - 10

De units die het airconditioningsysteem samenstellen worden apart verpakt in karton.

Elke afzonderlijke eenheid kan handmatig door twee personeelsleden worden getransporteerd of ze kunnen op een heftruck worden geladen. Stapel maximaal drie verpakkingen als het gaat om een binnenunit of plaats elke verpakking afzonderlijk als het gaat om een buitenunit.

Zorg ervoor dat u alles binnen handbereik heeft, voordat u met de montage aanvangt.

A. Apparaat UNICO Air R32
T1. Afstandsbediening*
T2. Afstandsbediening*
C. Handleidingen + garantie
D. Isolatiestrip (2)
E. Schroeven en pluggen
F. Luchtin- en luchtuittrederoosters met kettingen en installatiesetjes (2)

G. Interne flens (2)
H. Blad voor leidingen in de muur (2)
L. Bevestigingsbeugel aan de muur (2)
M. Boormal van papier.
N. Condensafvoerleiding

*Controleer het geleverde model

De batterijen (T3) voor de afstandsbediening, 2 in aantal – type AAA van 1,5 V, zijn componenten die nodig zijn maar geen deel uitmaken van de levering.

1.2 - OPSLAG

Sla de verpakkingen op in een gesloten ruimte waar ze tegen weersinvloeden worden beschermd. Breng matten of een pallet aan tussen de verpakkingen en de vloer.

DE VERPAKKING NIET OMDRAAIEN OF HORIZONTAAL PLAATSEN.

1.3 - ONTVANGST EN UITPAKKEN

De verpakking bestaat uit geschikt materiaal. Het product wordt verpakt door ervaren personeel.

De apparatuur wordt compleet en in perfecte staat geleverd. Om echter de kwaliteit van het transportbedrijf te controleren, moet u het volgende doen:

a. Bij ontvangst van de colli, controleren op de verpakking is beschadigd. Als dit zo is de goederen onder voorbehoud aanvaarden en foto's maken van de schijnbare schade.
b. Uitpakken en op de paklijst controleren of alle componenten aanwezig zijn.
c. Controleren of de onderdelen niet werden beschadigd tijdens het transport; anders binnen 3 dagen na ontvangst de schade aan het transportbedrijf meedelen d.m.v. aangetekende brief met ontvangstbewijs en foto's toevoegen.
d. Let goed op tijdens het uitpakken en de installatie van de apparatuur.
Scherpe delen kunnen verwondingen veroorzaken. Let op voor scherpe de hoeken van de structuur en de vinnen van de condensor en verdamper.

Informatie over transportschade wordt 3 dagen na de levering niet meer onderzocht.

Voor geschillen is de bevoegde rechtbank het hof van BRESCIA.

NL - 11

Bewaar de verpakking minstens tijdens de garantieperiode om ze te kunnen gebruiken om het product naar het servicecentrum te zenden als een reparatie is vereist.

Het verpakkingsmateriaal verwijderen volgens de geldende normen inzake afvalverwijdering.

1.4 - BESCHRIJVING VAN DE COMPONENTEN VAN HET APPARAAT

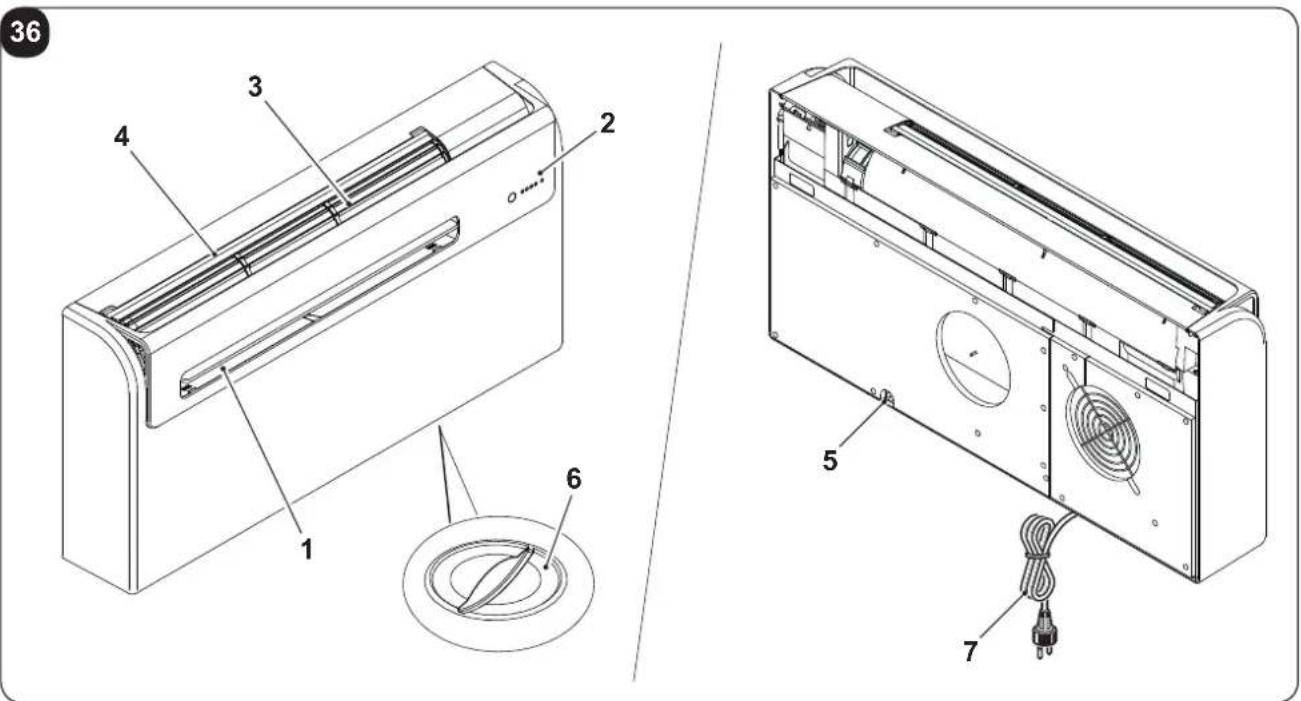

De afbeelding 36 toont de belangrijkste onderdelen van de klimaatregelaar.

1. Luchtuittredeflap
2. Paneel voor de weergave van de functies en alarmen
3. Luchtintrederooster
4. Luchtfilter
5. Klepje condensafvoer
6. Klepje noodcondensafvoer
7. Voedingskabel

Volg nauwgezet de aanwijzingen van de handleiding voor een correcte installatie en optimale prestaties.

Het niet in acht nemen van de aangeduide normen, waardoor een slechte werking van de apparatuur kan optreden, ontheft het bedrijf OLIMPIA SPLENDID van elke vorm van garantie en van eventuele schade, veroorzaakt aan personen, dieren of zaken.

Het is belangrijk dat de elektrische installatie aan de normen en de gegevens van het technische blad voldoet en geaard is.

NL - 12

OLIMPIA SPLENDID

2.2 - AFMETINGEN EN EIGENSCHAPPEN VAN DE INSTALLATIERUIMTE VAN DE KLIMAATREGELAAR

• Bereken de thermische belasting in de zomer (en winter in het geval van een model met warmtepomp) van de ruimte, alvorens de klimaatregelaar te installeren.
• Hoe nauwkeuriger deze berekening is, des te beter het apparaat zal werken.
• Raadpleeg de toepasselijke normen voor deze berekeningen.
• Voor bijzonder belangrijke toepassingen adviseren we u om u door gespecialiseerde technici te laten bijstaan.
• Probeer grotere thermische belastingen zo veel mogelijk te beperken aan de hand van de volgende maatregelen. Breng gordijnen of externe zonwering (luiken, veranda's, reflecterende folie, enz.) aan op grote ruiten waar de zon op staat. De ruimte waar de klimaatregeling in geïnstalleerd is, moet zo veel mogelijk gesloten blijven.
• Maak geen gebruik van halogeenlampen of andere elektrische apparatuur die veel energie verbruiken (ovens, stoomstrijkijzers, kookplaten, enz.).

2.3 - KEUZE VAN DE POSITIE VAN DE UNIT

Om een beter rendement te bereiken en storingen of gevaarlijke situaties te vermijden, moet de installatie van de interne apparatuur voldoen aan de volgende eisen:

a. Plaats de apparatuur niet bloot aan warmte of damp (afb. 3).

b. Zorg ervoor dat rechts en links van het apparaat minstens 60 mm en boven het apparaat minstens 80 mm vrijgehouden wordt (afb. 2).

c. Bij de installatie laag aan de muur moet tussen de onderkant van de unit en de vloer een ruimte van minstens 100 mm vrijgehouden worden. Bij de installatie hoog aan de muur moet een ruimte van minstens 80 mm vrijgehouden worden (afb. 2).

d. De wand waarop de binnenunit zal worden gemonteerd, moet stabiel, stevig en geschikt zijn om het gewicht te dragen.

e. Rondom de unit moet voldoende ruimte vrijgehouden worden zodat onderhoud kan worden verricht.

f. De vrije circulatie van lucht aan de luchtintrede bovenaan en de luchtuittrede aan de voorkant mag niet verhinderd worden (door bijv. gordijnen, planten of meubels). Hierdoor zou turbulentie kunnen ontstaan die de correcte werking van het apparaat verhindert (afb. 3).

g. Sproei geen water of andere vloeistoffen op het apparaat (afb. 3).

h. Plaats het apparaat niet zodanig dat de luchtstroom direct op mensen in de nabijheid wordt gericht (afb. 3).

i. De uittredelouvres nooit geforceerd openen (afb. 3).

I. Geen flessen, blikjes, kleding, planten of andere voorwerpen op het luchtintrederooster plaatsen (afb. 3).

m. De klimaatregelaar niet direct boven een huishoudelijk apparaat (tv, radio, koelkast enz.) of boven een warmtebron installeren (afb. 3).

Kies voor de installatie tegen een buitenmuur.

Controleer, als de installatieplek bepaald is, of op de punten waar gaten geboord moeten worden geen structuren of installations (balken, kolommen, waterleidingen, elektrische kabels, enz.) aanwezig zijn die de installatie zouden kunnen verhinderen.

NL - 13

Controleer tevens of de vrije circulatie van de lucht door de aan te leggen gaten niet verhinderd wordt (door planten en loof, houtwerk, luiken, roosters met een te fijne maas, enz.).

2.4 - MONTAGE VAN DE UNIT

De toegestane maximale lengte van de leidingen is 1 m. De leidingen moeten glad zijn en mogen geen bochten vertonen.

Gebruik de geleverde roosters of roosters met identieke eigenschappen.

2.4.1 - Gaten in de muur boren

Voor de werking van de unit moeten twee gaten worden geboord in de muur, zoals op de boormal is aangegeven. De gaten kunnen een diameter van 162 mm hebben.

• De unit UNICO PRO INVERTER kan geïnstalleerd worden in plaats van een unit UNICO SKY, UNICO STAR, UNICO SMART of UNICO INVERTER zonder dat de reeds bestaande gaten moeten worden aangepast, met uitzondering van het kleine gat voor de condensafvoer. Verwijder in dit geval het isolatiemateriaal dat eventueel in het gat voor de luchtuittrede aanwezig is om de prestaties niet te benadelen. Bovendien moeten nieuwe gaten worden geboord voor de bevestigingsbeugel.
• De gaten moeten in de muur worden geboord met een specifiek gereedschap dat de werkzaamheden vereenvoudigt en schade of overmatige last voor de klant vermijdt.

De beste instrumenten die voor het boren van grote gaten in muren gebruikt kunnen worden, zijn speciale boormachines (zogenaamde kernboormachines) met een hoog torsiekoppel en een rotatiesnelheid die naar aanleiding van het te boren gat kan worden aangepast.

• Om te vermijden dat veel stof en vuil in de omgeving verspreid worden, kunnen de kernboormachines worden verbonden met afzuiginstallaties die voornamelijk bestaan uit een stofzuiger die verbonden moet worden met een accessoire (bijvoorbeeld zuignap) zodat deze in de buurt van het te boren punt kan worden aangebracht.
  • Boor de gaten als volgt:

- Plaats de geleverde boormal (M) op de muur met inachtneming van de minimumafstanden tot het plafond, de vloer en de zijmuren die op de boormal aangegeven zijn. De boormal kan met plakband (Y) in de juiste positie worden gehouden (afb. 4).

• Geef met een kleine boor of priem nauwkeurig het midden van de te boren gaten aan, voordat u de gaten zult boren (afb.4).
• Boor de twee gaten voor de luchtin- en luchtuittrede met een kernboor met een diameter van 162 mm.

Boor de gaten met een lichte inclinatie naar beneden om te vermijden dat water afkomstig uit de kanalen naar binnen kan stromen (afb.5).

Het merendeel van het verwijderde materiaal wordt naar buiten gestoten. Zorg er daarom voor dat het niet op mensen of voorwerpen eronder kan vallen.

Wees bijzonder voorzichtig en verminder de druk op de kernboor aan het einde van het gat, om zo veel mogelijk te vermijden dat het stucwerk aan de buitenkant beschadigd raakt.

- Boor de eerder gemarkeerde gaten voor de pluggen van de bevestigingsbeugels (afb. 6).

NL - 14

Bestudeer aandachtig de eigenschappen en consistentie van de muur voor de eventuele keuze van pluggen die voor bijzondere omstandigheden geschikt zijn.

De fabrikant acht zich niet aansprakelijk voor een eventueel ontoereikende beoordeling van de structurele consistentie van de verankering door de installateur.

We adviseren daarom om bijzonder goed op te letten aangezien deze handeling, als deze verkeerd uitgevoerd wordt, ernstig persoonlijk letsel en materiële schade kan veroorzaken.

- In het geval van apparaten met warmtepomp waardoor geen condensafvoer in de muur ingebouwd is (zie paragraaf 2.4.2), moet een gat in de muur geboord worden op de plaats die op de boormal is aangegeven, zodat de condens kan worden afgevoerd.

2.4.2 - Aanleggen van de condensafvoerlijn

- In het geval van machines met warmtepomp moet de klimaatregelaar worden aangeslo condensafvoerleiding (afb. 1 - ref. N) (meegeleverd) die moet worden aangesloten op de specifieke aansluiting (A).

Verwijder de dop (B) alvorens de afvoerslang aan te sluiten (afb. 7).

Een magneetklep zorgt ervoor dat de condens uit het inwendige reservoir kan stromen als het maximumniveau bereikt wordt.

- In het geval van machines die uitsluitend koelen moet de condensafvoerleiding worden aangesloten als ze werken bij een lage buitentemperatuur (lager dan 23°C).

- De afvoer vindt dankzij de zwaartekracht plaats. Daarom moet de afvoerleiding op elk punt een minimale helling van 3% vertonen.

De te gebruiken leiding kan star of flexibel zijn en moet een minimale diameter van 16 mm hebben.

- Als de leiding naar een riool voert, moet een sifon worden geïnstalleerd voordat de leiding de afvoer bereikt. De sifon moet op minstens 300 mm onder de opening van het apparaat zijn aangebracht (afb.8).

- Als de afvoerleiding voert naar een recipiënt (vat, enz.) moet vermeden worden dat deze hermetisch wordt gesloten en met name dat de afvoerleiding in het water blijft (zie afb.9).

- Het gat voor de passage van de condensleiding naar buiten moet altijd een helling vertonen (zie afb.10). De exacte positie van de opening van de leiding ten opzichte van de machine is op de boormal bepaald.

Zorg er in dit geval voor dat het afgevoerde water geen persoonlijk letsel of materiële schade kan veroorzaken.

In de winter kan dit water buiten bevriezen.

Let goed op en zorg ervoor dat de rubberen leiding niet bekneld raakt wanneer de condensafvoer wordt aangesloten.

Controleer of de condensafvoerleiding tegen vorst beschermd wordt om de afvoer te waarborgen als de unit in de winter moet werken bij een temperatuur lager dan of gelijk aan 0°C.

Installeer de optionele verwarmingskit voor een langdurige werking in de winter bij temperaturen lager dan -5°C.

NL - 15

2.4.3 - Montage van de luchtkanalen en de uitwendige roosters

• Breng de plasticfolie (H) die met de klimaatregelaar geleverd is aan als de gaten zijn geboord (met de kernboormachine) (afb. 11).
  Snij aan de lange zijde van de folie (H) een strook van 130 mm af (afb. 11).

De folie moet 65 mm korter zijn dan de lengte van de muur.

• Rol de folie (H) op en breng deze in het gat aan. Let daarbij goed op de seallijn (deze moet altijd naar boven zijn gedraaid) (afb.11).
  De buis (H) kan met een normaal stanleymes worden afgesneden (afbeeldingen 11 - 12).

Plaats de roosters als volgt:

a. Breng de afdichting (D) aan op de buitenste rand van de flenzen op de muur (G) zoals in afbeelding 13 is getoond.
b. Zet de twee flenzen vast door 2 pluggen met een diameter van 6 mm aan te brengen in de twee horizontaal geplaatste bevestigingsgaten (afbeeldingen 14 - 15 - 16).
c. Breng het kleine oogje, met de lange poot, van de veer aan op de pen van de dop (op de beide componenten) (afb.17).
d. Breng de twee doppen (met veer) vanuit de voorkant van het buitenste rooster aan op de twee zittingen ervan, trek ze helemaal aan (afb.18) en bevestig de twee kettingen aan het grote oogje van de veer.
e. Pak de twee kettingen, bevestigd aan het rooster, met een hand beet;
f. Vouw de buitenste roosters dubbel door het vouwgedeelte met de vrije hand beet te pakken en de vingers in de louvres aan te brengen (afb.19).
g. Steek de arm in de leiding tot het buitenste rooster volledig naar buiten steekt.
h. Vouw het rooster open en zorg ervoor dat de vingers in de louvres blijven.
i. Draai het rooster tot de louvres horizontaal zijn geplaatst en naar beneden zijn gericht.
I. Span de veer door aan te ketting te trekken en haal de ring van de ketting aan de pen van de interne doorvoerflens voor de leidingen (afb. 20).
m. Verwijder de overtollige schakels van de ketting met een tang.

Gebruik uitsluitend de geleverde roosters (F) of roosters met identieke eigenschappen.

2.4.4 - Gaten voor de machine voorbereiden

De unit is uitsluitend bestemd voor de aansluiting op luchtin- en luchtuitredeleidingen met een diameter van 162 mm.

2.4.5 - Plaatsing van het apparaat op de bevestigingsbeugels.

Bevestig de steunbeugels (L) in de eerder geboorde gaten (zie afb. 6) aan de muur met de geleverde schroeven en pluggen (E) (afb. 21).

Als u gecontroleerd heeft of

de bevestigingsbeugels correct aan de muur zijn bevestigd,

alle voorbereidingen voor de elektrische aansluiting en de condensafvoer verricht zijn (indien nodig),

kan de klimaatregelaar worden opgehangen.

Ga als volgt te werk:

a. Breng tape (A) aan als referentie voor de bevestigingspunten van de unit (afb. 22).
De tape kan verwijderd worden als de unit aan de muur hangt.
b. Til de klimaatregelaar op door hem aan de zijkanten onderaan beet te pakken en aan de beugels (L) te haken (afb. 23).

Kantel de onderzijde van het apparaat iets naar u om het vasthaken te vereenvoudigen.

NL - 16

- Verricht de handelingen voor de elektrische aansluiting en de bevestiging van de condensafvoer na het apparaat met een houten blok of soortgelijk voorwerp van de muur te hebben verwijderd (zie afb. 24).

- Controleer aan het einde van de werkzaamheden zorgvuldig of achter het achterpaneel van het apparaat geen spleten zijn achtergebleven (de isolerende afdichting moet goed aan de muur hechten). Dit geldt met name in de zone van de luchtin- en luchtuittredekanalen.

2.4.6 - Elektrische aansluiting

Het apparaat is voorzien van een voedingskabel met stekker (aansluiting type Y).

Als in de buurt van het apparaat een stopcontact aanwezig is, volstaat het om de stekker in het stopcontact te steken.

Alvorens de klimaatregelaar aan te sluiten, controleert u of: spanning- en frequentiewaarden overeenstemmen met de gegevens op de typeplaat van het apparaat.

• De voedingslijn is voorzien van een doeltreffende aardaansluiting, geschikt voor de maximale absorptie van de klimaatregelaar (kabels met een minimale doorsnede van 1,5mm ^2 ).
• Het apparaat uitsluitend wordt gevoed aan de hand van een stopcontact dat voor de geleverde stekker geschikt is.

Laat de voedingskabel eventueel uitsluitend vervangen door een erkend servicecentrum of bekwaam personeel.

Op het voedingsnet van het apparaat moet een geschikte meerpolige scheidingsschakelaar worden voorzien, in overeenstemming met de nationale installatienormen.

Controleer ook of de elektrische voeding is voorzien van een doeltreffende aardaansluiting en geschikte beveiliging tegen overbelasting en/of kortsluiting (het wordt aanbevolen om een vertraagde zekering type 10 A T of andere elementen met soortgelijke functies te gebruiken).

Pas de volgende procedure toe voor de vervanging van de voedingskabel:

a. Til het luchtintrederooster (3) op en verwijder de twee schroeven (1a) (afb. 27).
b. Open de flap (1) en verwijder de schroef (1b) (afb. 28).
c. Verwijder de voorste afdekking (afb.29).
d. Draai de drie bevestigingsschroeven (X2) los om de voorklep van de schakelkast (X1) te verwijderen (afb. 30).
e. Verwijder de schakelkast (X1) (afb. 30).
f. Draai de kabelklem (J1) los (afb. 31).
g. Draai de bevestigingsschroeven van de kabels van het klemmenbord (J2) los (afb. 31)
h. Verwijder de kabel en breng de nieuwe kabel op dezelfde manier aan.
i. Zet de drie polen van de kabel op het klemmenbord (J2) vast en draai de schroeven vast (afb. 31).
I. Zet de kabel vast met de klem (J1) (afb. 31).
m. Sluit de schakelkast.
n. Hermonteer de voorste afdekking op de machine.
o. Draai de schroeven (1a) en (1b) vast.

2.5 - CONFIGURATIE HOGE/LAGE INSTALLATIE

De unit kan hoog (net onder het plafond) of laag (vlak boven de vloer) op de muur worden geïnstalleerd. Afhankelijk van de installatie (aan het plafond of op de vloer) moet de elektronische configuratie gewijzigd worden om de openingshoeken van de luchtuittredeflap te optimaliseren.

2.5.1 - Configuratie van de elektronica voor de installatie hoog of laag op de muur

Ga als volgt te werk (zie afb. 37):

a. Steek de stekker van de klimaatregelaar in het stopcontact en controleer of de klimaatregelaar in stand-by is geplaatst.
b. Controleer of alle leds op het display uitgeschakeld zijn; houd de knop H ingedrukt en laat hem los wanneer u een geluidssignaal hoort.
c. Druk op de knop H om de unit voor de installatie hoog aan de muur te configureren. De LED C branden.
D. Druk op de knop H om de unit voor de installatie laag aan de muur te configureren. De LED D (groen) gaat branden.
e. Wacht een aantal minuten tot de unit weer in stand-by wordt geplaatst en controleer of alle leds op het display uitgeschakeld zijn, alvorens de unit in te schakelen.

Tijdens de stappen (c) en (d) van de configuratie gaan de LED D (groen) en de LED A (rood) branden.

3 - GEBRUIK

Laat de elektrische aansluiting van het apparaat verrichten door gespecialiseerd personeel dat aan de door de wet voorgeschreven bekwaamheden voldoet.

De installatie-instructies zijn opgenomen in de specifieke paragraaf van deze handleiding.

De normale luchtstroom door de in- en externe roosters mag door geen enkel voorwerp of obstakel (meubels, gordijnen, planten, loof, luiken, enz.) worden verhinderd.

• Plaats niets op de omkasting van de klimaatregelaar en ga er niet op zitten om ernstige schade aan de uitwendige onderdelen te vermijden.
• Probeer de luchtuittredeflap niet met de hand te laten bewegen. Gebruik hiervoor altijd de afstandsbediening.
• Schakel het apparaat onmiddellijk uit en koppel het van de elektrische voeding los als het water lekt. Neem vervolgens contact op met het dichtstbijzijnde servicecentrum.
• Tijdens het verwarmen zal de klimaatregelaar regelmatig het ijs verwijderen dat op de uitwendige warmtewisselaar ontstaat. In dit geval blijft de machine werken, maar stuurt ze geen warme lucht de ruimte in.
  Deze fase kan 3 tot 10 minuten duren.
• Maak het luchtfilter regelmatig schoon zoals in de specifieke paragraaf (4.1.2) is beschreven.

NL - 18

Het apparaat mag niet geïnstalleerd worden in ruimtes waar explosieve gassen ontstaan of een luchtvochtigheid of temperaturen die de maximale limieten beschreven in de installatiehandleiding overschrijden.

3.2 - BESCHRIJVING VAN HET SIGNALERINGSPANEEEL

Rechts bovenaan op het apparaat zijn knoppen en leds aangebracht die hieronder worden beschreven (4.3.3).

3.3 - GEBRUIK VAN DE AFSTANDSBEDIENING

De afstandsbediening die bij de klimaatregelaar geleverd is, is een instrument dat u in staat stelt de apparatuur op een zo comfortabel mogelijke manier te gebruiken.

Dit instrument moet zorgvuldig worden gehanteerd:

• Maak het niet nat (reinig het niet met water en stel het niet aan weersinvloeden bloot).
• Laat het niet op de grond vallen of hard stoten.
• Stel het niet bloot aan direct zonlicht.

T1 T2

• De afstandsbediening werkt met infrarood.
• Zorg er tijdens het gebruik voor dat tussen de afstandsbediening en de klimaatregelaar geen obstakels aanwezig zijn.
• Als in de ruimte andere apparaten met een afstandsbediening gebruikt worden (tv, stereoinstallaties, enz.) kan het verzonden signaal gestoord worden of verloren gaan.
• Elektronische en fluorescentielampen kunnen de verzending tussen de afstandsbediening en de klimaatregelaar storen.

- Haal de batterijen uit de afstandsbediening als deze lange tijd niet zal worden gebruikt.

- Het display van het apparaat schakelt uit als de afstandsbediening een aantal seconden niet gebruikt wordt. Druk op een willekeurige toets om het display weer in te schakelen.

3.3.1 - De batterijen plaatsen (afb. 35)

Om de batterijen correct te plaatsen:

a. Verwijder het klepje van het batterijvak.
b. Breng de batterijen in het specifieke vak aan volgens de aangegeven polariteit.

Houd u nauwgezet aan de polariteit die op de bodem van het batterijvak is aangegeven.

c. Sluit het klepje goed af.

3.3.2 - Vervanging van de batterijen

Vervang de batterijen als het display van de afstandsbediening niet langer helder is of de instellingen van de klimaatregelaar niet langer met de afstandsbediening kunnen worden gewijzigd.

Gebruik altijd nieuwe batterijen en vervang ze allebei.

Als oude batterijen worden gebruikt of batterijen van een ander type kan dit een slechte werking van de afstandbediening veroorzaken.

Voor de afstandsbediening zijn twee droge alkalinebatterijen vereist van 1,5V (AAA.LR03/) (afb. 35).

Na het vervangen van de batterijen, de klok met de afstandsbediening regelen.

NL - 19

Uitgeputte batterijen moeten samen worden verwijderd en worden ingeleverd bij erkende afvalinzamelbedrijven of in overeenstemming met de plaatselijke voorschriften worden afgevoerd.

• Als u de afstandsbediening enkele weken of meer niet gebruikt, de batterijen verwijderen. Batterijlekken kunnen de afstandsbediening beschadigen.
• De gemiddelde levensduur van de batterijen, bij een normaal gebruik, is ongeveer zes maanden. Vervang de batterijen als u de "biep" voor de ontvangst van het commando niet meer hoort of als de indicator voor de overdracht op de afstandsbediening niet aangaat.

De batterijen niet laden of demonteren. De batterijen niet in het vuur werpen. Unnen branden of ontploffen.

Als de vloeistof van de batterijen op de huid of kleding terechtkomt, zorgvuldig wassen met zuiver water. De afstandsbediening niet gebruiken met batterijen die reeds lekten. De chemische producten aanwezig in de batterijen kunnen brandwonden of andere risico's voor de gezondheid met zich meebrengen.

3.3.3 - Positie van de afstandsbediening

- Houd de afstandsbediening in een positie waarin het signaal de ontvanger van het apparaat kan bereiken (maximumafstand circa 8 meter - met volle batterijen) (afb. 25).

Door de aanwezigheid van obstakels (meubels, gordijnen, wanden enz.) tussen de afstandsbediening en het apparaat wordt het bereik van de afstandsbediening verminderd.

3.4 - BESCHRIJVING VAN DE AFSTANDSBEDIENING

De afstandsbediening fungeert als een interface tussen de gebruiker en de klimaatregelaar. Daarom is het heel belangrijk dat elke functie, het gebruik van de bedieningen en de weergegeven symbolen bekend is.

3.4.1 - Beschrijving van de toetsen van de afstandsbediening (afb. 38-39)

B1 Activering/deactivering (stand-by) van de unit
B2 Toets ECONOMY/ECO
B3 Toets welzijn 's nachts (SILENT)
B4 Selectie werkwijze

- koeling > verwarming > ventilatie >

ontvochtiging > automatisch

B5 Verhoging/verlaging ventilatorsnelheid
B6 Instelling klok/programmering
B7 Verhoging/verlaging gewenste temperatuur/klok/programmering
B8 Activering/deactivering van het oscilleren van de luchtuittredeflap
B9 Activering/deactivering luchtverversingssysteem FREE COOLING (niet beschikbaar voor dit model)
B10 Toets RESET
B11 Activering/deactivering programma's
B12 Selectie gewenste meeteenheid temperatuur °C / °F door de toetsen B7 tegelijkertijd in te drukken

T1 AUTO AUTO ECO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 B1 B5 B4 B9 B8 B2 B3 B6 B7 B11 B10 38

T2 OFF ON 88° B1 MODE B4 B5 + B7 B12 B3 - ECO B2 B6 NET OPEN IPEX B11 39

3.4.2 - Beschrijving van het display van de afstandsbediening (afb. 40-41)

D1 Aanduiding ventilatorsnelheid of automatische werking (AUTO)
D2 Verwarming
D3 Koeling
D4 Ontvochtiging
D5 Luchtverversingsfunctie (niet beschikbaar voor dit model)
D6 Nachtfunctie (SILENT)
D7 Automatische functie
D8 Programma 1
D9 Programma 2
D10 Temperatuurindicator/klok
D11 Functie ECO geactiveerd
D12 Ventilatiesnelheid minimum - medium - maximum
D13 Commando wordt verzonden
D14 Instelling uitschakeltijd programma
D15 Instelling klok/programma
D16 Instelling inschakeltijd programma
D17 Signalering batterij ontladen
D18 Timer minuten
D19 Gewenste temperatuur/klok/programmering

T1 D1 D3 D2 D4 D6 AUTO AUTO ECO D11 D7 D8 1 0 0 0 0 0 D9 2 0 0 0 0 H M D10 40

T2 D3 D13 D8 D15 D14D7D4 OFF 1 ON ON D9 D16 D10 D17 D18 D19 88°00 D6 A eco D12 D11 41

3.5 - BESCHRIJVING VAN DE FUNCTIES VAN DE KLIMAATREGELAAR

3.5.1 - Algemene inschakeling en beheer van de werking

- De afstandsbediening kan gebruikt worden om de installatie te beheren.

Richt de voorkant van de afstandsbediening naar het paneel van het apparaat om commando's naar de klimaatregelaar te sturen.

Het apparaat laat een geluidssignaal horen om te bevestigen dat het commando is ontvangen.

- De commando's kunnen worden verzonden vanaf een maximumafstand van ongeveer 8 meter (met volle batterijen).

3.5.2 - Toets ECO

- Met een druk op de toets B2 op de afstandsbediening wordt de energiespaarfunctie geactiveerd. Deze functie optimaliseert automatisch de functies van de machine op het display wordt het symbool D11 weergegeven.

3.5.3 - In-/uitschakeling van het apparaat

- Activeer/deactiveer (stand-by) de klimaatregelaar met een druk op de knop B1 op de afstandsbediening. Het besturingssysteem van de unit is voorzien van een geheugen, zodat de instellingen niet verloren gaan wanneer het apparaat wordt uitgeschakeld.

Als het apparaat lange tijd niet gebruikt zal worden, moet het met de hoofdschakelaar worden uitgeschakeld door de hoofdschakelaar of worden afgekoppeld door de stekker uit het stopcontact te halen.

3.5.4 - Werking "Koeling"

• Door deze werkwijze in te stellen, ontvochtigt en koelt het apparaat de omgeving.
• Activeer deze werkwijze door meerdere keren op de toets B4 op de afstandsbediening te drukken tot het symbool D3 op het display van de afstandsbediening weergegeven wordt.
• In deze werkwijze kunnen de gewenste temperatuur en de ventilatorsnelheid worden ingesteld.

- Drie minuten (maximale tijd) na de activering van de werkwijze gaat de compressor van start en begint het apparaat koude lucht af te geven.

- De (groene) LED B op het paneel gaat branden om aan te geven dat de compressor is ingeschakeld (afb.37).

3.5.5 - Werking enkel "Ontvochtiging"

- Door deze werkwijze in te stellen, ontvochtigt het apparaat de omgeving.

De activering van deze functie is bijzonder nuttig in het voor- en naseizoen, d.w.z. op (bijvoorbeeld regenachtige) dagen met een aangename temperatuur, maar met een dergelijk hoge luchtvochtigheid dat een bepaald ongemak ervaren wordt.

• In deze werkwijze worden de instelling van de omgevingstemperatuur en de instelling ventilatorsnelheid, die altijd minimum is, genegeerd.
• Op het display van de afstandsbediening (afb.40-41) wordt daarom geen enkele aanduidin temperatuur en de ventilatorsnelheid weergegeven.
• Activeer deze werkwijze door meerdere keren op de toets B4 op de afstandsbediening te drukken tot het symbool D4 en het symbool automatische ventilatie D1 op het display van de afstandsbediening weergegeven worden.
• In deze werkwijze is het normaal dat het apparaat onderbroken werkt.

NL - 22

3.5.6 - Werking enkel "Ventilatie"

• In deze werkwijze voert het apparaat geen enkele ingreep uit op de temperatuur of de vochtigheid van de lucht in de ruimte.
  • Activeer deze werkwijze door meerdere keren op de toets B4 op de afstandsbediening te drukken tot het symbool van de automatische ventilatie D1 op het display van de afstandsbediening weergegeven wordt.

• In deze werkwijze worden de temperatuur van de installatie en de ventilatorsnelheid automatisch geregeld (met uitzondering van de werking "ontvochtiging") naar aanleiding van de temperatuur in de ruimte en de ingestelde gewenste temperatuur.
  • Activeer deze werkwijze door meerdere keren op de toets B4 op de afstandsbediening te drukken tot het symbool D7 op het display weergegeven wordt.

3.5.8 - Werking "Verwarming" (enkel voor modellen met warmtepomp)

• Door deze werkwijze in te stellen, verwarmt het apparaat de omgeving.
  Deze functie is uitsluitend beschikbaar voor modellen met warmtepomp (HP).
  • Activeer deze werkwijze door meerdere keren op de toets B4 op de afstandsbediening te drukken tot het symbool D2 op het display van de afstandsbediening weergegeven wordt.
• In deze werkwijze kunnen de gewenste temperatuur en de ventilatorsnelheid worden ingesteld. Drie minuten (maximale tijd) na de activering van de werkwijze gaat de compressor van start en begint het apparaat warmte af te geven.
• De (groene) LED B op het paneel gaat branden om aan te geven dat de compressor is ingeschakeld (afb.37).

Het apparaat zal de warmtewisselaar regelmatig ontdooien.

Gedurende deze fase stuurt de klimaatregelaar geen warme lucht de ruimte in, ook al blijven de inwendige onderdelen ingeschakeld, met uitzondering van de ventilator van de omgevingslucht.

Bij een lage buitentemperatuur kan een vertraging optreden bij de overschakeling van de minimumsnelheid naar de medium- of maximumsnelheid wanneer het signaal met de afstandsbediening wordt gezonden.

Soortgelijke vertragingen kunnen optreden bij de activering van het oscilleren van de beweegbare flap.

Na de uitschakeling van de unit blijft de interne ventilator nog een aantal seconden werken. Vervolgens wordt de ventilator uitgeschakeld en worden de beide flappen gesloten.

3.5.9 - Regeling van de richting van de luchtstroom

• Activeer/deactiveer het continu schommelen van de beweegbare luchtuittredeflap (afb.36 - ref. 1) met een druk op de toets B9 van de afstandsbediening.
- Als het continu schommelen geactiveerd is, kan de flap geblokkeerd worden zodat de lichtstroom in de gewenste verticale richting wordt gestuurd door nogmaals op de toets B9 te drukken.

Probeer de positie van de beweegbare flap nooit met de hand te forceren.

3.5.10 - Regeling van de ventilatorsnelheid

• De ventilatorsnelheid kan geregeld worden met de toets B5 (op de afstandsbediening).
• De snelheid wijzigt volgens de onderstaande volgorde door meerdere keren op de toets te drukken: Laag > Medium > Hoog > Automatisch.
• Hoe hoger de ingestelde snelheid, hoe hoger het rendement van de machine, maar ho geruisloosheid ervan.
• De microprocessor in de machine regelt automatisch de snelheid wanneer de snelheid Automatisch is ingesteld. Hoe groter het verschil in de gemeten omgevingstemperatuur en de ingestelde temperatuur, hoe langer de hoge snelheid ingeschakeld blijft.
• De snelheid wordt automatisch verlaagd naarmate de omgevingstemperatuur de ingestelde temperatuur bereikt.
• In de werkwijze ontvochtiging kan de snelheid niet geregeld worden aangezien het apparaat uitsluitend op de lage snelheid kan werken.

3.5.11 - Toets welzijn 's nachts (SILENT)

• Activeer deze werkwijze door op de toets B3 op de afstandsbediening te drukken, op het display wordt het symbool D6 weergegeven.
• Activeer de functie welzijn 's nachts (SILENT) voor meerdere resultaten:
- graduele verhoging van de ingestelde temperatuur in koeling
- graduele verlaging van de ingestelde temperatuur in verwarming (enkel modellen HP)
- verlaging van het geluidsniveau van het apparaat
• energiebesparing 's nachts

- Activeer de functie welzijn 's nachts door eerst de werkwijze en de gewenste temperatuur te selecteren en vervolgens met een druk op de toets B3 de functie welzijn 's nachts te activeren.

- het beste kunt u de toets welzijn 's nachts activeren vlak voordat u in slaap valt.

- Tijdens koeling blijft de ingestelde temperatuur tot één uur na de activering van de toets welzijn 's nachts behouden. Gedurende de daarop volgende twee uren wordt de instelling geleidelijk aan verhoogd, terwijl de ventilator op de lage snelheid is ingesteld.

- Als deze twee uren verstreken zijn, worden de instellingen van de temperatuur en de ventilator niet langer gewijzigd.

- Tijdens verwarming blijft de ingestelde temperatuur tot één uur na de activering van de toets welzijn 's nachts behouden. Gedurende de daarop volgende twee uren wordt de instelling geleidelijk aan verlaagd, terwijl de ventilator op de lage snelheid is ingesteld.

• Als deze twee uren verstreken zijn, worden de instellingen van de temperatuur en de ventilator niet langer gewijzigd.
• De toets welzijn 's nachts is niet beschikbaar voor de werking enkel ontvochtiging en ventilatie.
• De toets welzijn 's nachts kan op elk moment uitgesloten worden (het beste wanneer u opstaat) door wederom op de knop B3 te drukken.
• Nu worden de instellingen van de temperatuur en de ventilator hersteld naar de instellingen die golden voordat deze functie werd geactiveerd.

3.5.12 - Instelling van de timer

• De logica van het apparaat biedt de gebruiker de mogelijkheid om gebruik te maken van twee verschillende timerprogramma's (zie de paragraaf 3.5.14) aan de hand waarvan het apparaat op naar wens ingestelde tijdstippen kan worden geactiveerd en gedeactiveerd (zo kan het bijvoorbeeld vlak voor uw thuiskomst worden ingeschakeld, zodat u een aangename temperatuur in uw woning aantreft).
• Stel eerst de juiste tijd in (zie de paragraaf 3.5.13) en vervolgens de timer op de gewenste tijdstippen als u deze functies wilt gebruiken.

3.5.13 - Instelling van de klok en de timer (T1)

Ga als volgt te werk om de tijd in te stellen met de afstandsbediening:

a. Druk op de toets B6 (SET TIMER) tot op het display de uren h (D10) worden aangegeven
b. Stel de uren in met de toetsen B7 (+ en -).
c. Druk op de toets B6 tot op het display de minuten m (D10) worden aangegeven.
d. Stel de minuten in met de toetsen B7 (+ en -).
e. Sla de tijd op met een druk op de toets B6 en ga verder met het programmeren van de timer.

T1 AUTO AUTO ECO I 1 8828 H I 2 D10 M 42

3.5.14 - Instelling van de klok en de timer (T2)

Ga als volgt te werk om de tijd in te stellen met de afstandsbediening:

a. Druk op de toets B6 (SET TIMER) tot op het display de uren h (D10) worden aangegeven
b. Stel de uren in met de toetsen B7 (+ en -).
c. Druk op de toets B6 tot op het display de minuten m (D10) worden aangegeven.
d. Stel de minuten in met de toetsen B7 (+ en -).
e. Sla de tijd op met een druk op de toets B6 en ga verder met het programmeren van de timer.

T2 OFF 1 2 ON D10 88°88 88°80 A eco 43

NL - 25

3.5.15 - Instelling van de timertijden (PROGR. 1 en PROGR. 2) (T1)

Het is mogelijk om een van de twee of de beide timerprogramma's in te stellen.

Stel de tijden voor de activering en deactivering van het apparaat in de twee programma's in met de afstandsbediening en ga als volgt te werk:

a. Druk een of meerdere keren op de toets B6 (SET TIMER) tot op het display het symbool 1 (D8a) (inschakeltijd 1e programma) weergegeven wordt.
b. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar ingeschakeld moet worden. De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.

c. Druk een tweede keer op de toets B6 (SET TIMER) tot op het display het symbool (D8b) (uitschakeltijd 1e programma) weergegeven wordt.

d. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar uitgeschakeld moet worden. De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.

e. Druk opnieuw op de toets B6 (SET TIMER). Op het display wordt het symbool ⚠ (D9a) (inschakeltijd 2e programma) weergegeven.

f. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar ingeschakeld moet worden.

De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.

g. Druk opnieuw op de toets B6 (SET TIMER) tot op het display het symbool (D9b) (uitschakeltijd 1e programma) weergegeven wordt.

h. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar uitgeschakeld moet worden. De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.

i. Hervat de normale werking door een of meerdere keren op de toets B6 (SET TIMER) te drukken tot de symbolen behorende bij deze instellingen van het display verdwijnen.

D8b AUTO AUTO ECO D8a 1 8828 H D9a 2 D9b

T1

3.5.16 - Instelling van de timertijden (PROGR. 1 en PROGR. 2) (T2)

Het is mogelijk om een van de twee of de beide timerprogramma's in te stellen.

Stel de tijden voor de activering en deactivering van het apparaat in de twee programma's in met de afstandsbediening en ga als volgt te werk:

a. Druk een of meerdere keren op de toets B6 (SET TIMER) tot op het display het symbool 1 (D8) (inschakeltijd 1e programma) en het symbool ON (D16) weergegeven worden.
b. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar ingeschakeld moet worden.
De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.
c. Druk een tweede keer op de toets B6 (SET TIMER) tot op het display het symbool 1 (D8) (uitschakeltijd 1e programma) en het symbool OFF (D14) weergegeven worden.
d. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar uitgeschakeld moet worden. De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.
e. Druk opnieuw op de toets B6 (SET TIMER). Op het display worden het symbool 2 (D9) (inschakeltijd 2e programma) en het symbool ON (D16) weergegeven.
f. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar ingeschakeld moet worden.
De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.
g. Druk opnieuw op de toets B6 (SET TIMER) tot op het display het symbool 2 (D9) (uitschakeltijd 2e programma) en het symbool OFF (D14) weergegeven worden.
h. Verhoog of verlaag met de toetsen B7 (+ en -) het tijdstip waarop de klimaatregelaar uitgeschakeld moet worden. De toetsen B7 (+ en -) wijzigen de instelbare tijd met stappen van 30 minuten.

D14 D8 OFF 1 2 ON D9 D16 88°80' A eco

T2 880 880 安全=1000+ 600

3.5.17 - Activering en deactivering van de timer

Als de timerprogramma's ingesteld zijn, kunnen ze naar gelang de behoefte geactiveerd of gedeactiveerd worden.

De activering van een van de twee of beide programma's betreffen.

Elke keer dat u op de knop B11 (activering van de programma's drukt) wijzigt de situatie als volgt:

• Activering 1e programma.
- Activering 2e programma.
• Activering 1e en 2e programma.
- Deactivering van de beide programma's.

3.5.18 - Reset van alle functies van de afstandsbediening (uitsluitend voor de afstandsbediening T1 - afb.38)

Met een druk op de knop B10 (RESET) worden alle instellingen van de afstandsbediening gereset.

Op deze manier worden alle timerinstellingen die in de afstandsbediening opgeslagen zijn geannuleerd en worden de fabrieksinstellingen van de afstandsbedieningen hersteld.

Met een druk op de knop B10 worden op het display alle symbolen van weergegeven en kan gecontroleerd worden of het display intact is.

3.5.19 - Beheer van het apparaat als de afstandsbediening niet beschikbaar is

De klimaatregelaar kan uitsluitend automatisch werken door met een puntig voorwerp op de microschakelaar in het gaatje op het paneel te drukken als de afstandsbediening verloren gaat, de batterijen ontladen zijn of de afstandsbediening een storing vertoont.

Druk de microschakelaar opnieuw in om de klimaatregelaar uit te schakelen.

Herstel de normale besturing van de klimaatregelaar als de afstandsbediening weer gebruikt kan worden, door een willekeurig commando te geven met de afstandsbediening.

3.6 - ADVIES VOOR ENERGIEBESPARING

Vervolgens enkele tips om het verbruik te beperken:

• Houd de filters altijd proper (zie hoofdstuk onderhoud en reiniging).
• Houd de deuren en de vensters van de kamers gesloten waar de airco werkt.
• Vermijd dat zonlicht de kamer binnendringt (wij adviseren het gebruik van gordijnen, blinden of rolluiken).
• De banen van de luchtstroming van de unit niet verstoppen (inlaat en uitlaat); hierdoor vermindert het rendement, het apparaat werkt niet correct en onherroepelijke storingen kunnen optreden.

4 - REINIGING EN ONDERHOUD

Alvorens onderhoud of reinigingen uit te voeren, steeds controleren of de installatie met de afstandsbediening werd uitgeschakeld en of de stekker uit het contact werd getrokken (of de algemene scheidingsschakelaar opwaarts op "0" OFF werd gezet).

De metalen delen van de unit niet aanraken wanneer de luchtfilters worden verwijderd. in zeer scherp. Risico op snijwonden.

4.1 - REINIGING

4.1.1 - Reiniging van het apparaat en de afstandsbediening

Gebruik een droge doek om het apparaat en de afstandsbediening te reinigen (afb. 26).

Als het apparaat zeer vuil is kunt u voor de reiniging een met koud water bevochtigde doek gebruiken.

Zuig de ruimte tussen het intrederooster en de luchtintrede schoon (afb. 26).

Gebruik geen antistatische of chemisch behandelde doek om het apparaat te reinigen.

Gebruik geen benzine, oplosmiddelen, polijstpasta of soortgelijke middelen. Deze producten kunnen de pvc oppervlakken vervormen of breuken veroorzaken.

4.1.2 - Reiniging van het luchtfilter

Reinig het luchtfilter regelmatig om een doeltreffende filtering van de interne lucht en een goede werking van de klimaatregelaar te waarborgen, of wanneer de (rode) LED A op de klimaatregelaar gaat branden.

Reinig filter:

a. Scheid het apparaat af van de elektrische voeding.
b. Schakel de unit uit en wacht tot de intredeflap sluit.
c. Haak het luchtintrederooster (3) los en verwijder het met de hand (afb. 33).

Bij het model UNICO Air INVERTER 25 HP - 25 SF EVA moeten twee filters losgehaakt en verwijderd worden (afb. 34).

d. Was de filters en laat ze goed drogen.
e. Plaats de filters in de originele stand terug.

Deactiveer de (brandende) LED A na de filters te hebben gereinigd en teruggeplaatst door het apparaat op de stroomvoorziening aan te sluiten en kort de resettoets H met puntig voorwerp in te drukken.

Op deze manier wordt de melding dat het filter gereinigd moet worden gereset.

4.2 - ONDERHOUD

Als de apparatuur lange tijd niet gebruikt zal wordt, handel dan als volgt:

a. Stop de klimaatregelaar en scheid de voeding af.
b. Verwijder de batterijen uit de afstandsbediening.

Probeer nooit om de apparatuur zelfstandig te repareren.

4.2.1 - Periodiek onderhoud

De klimaatregelaar is op dusdanige wijze ontwikkeld dat het normale onderhoud tot een minimum is beperkt.

Het normale onderhoud bestaat uitsluitend uit de volgende reinigingswerkzaamheden:

• Het omgevingsluchtfilter elke 2 weken reinigen of wassen of elke keer dat de rode led gaat branden (de gebruiker kan deze handeling verrichten zoals is beschreven in de gebruikershandleiding).
• Het reinigen van de condensorbatterij en het condensopvangsysteem.

Deze handelingen moeten periodiek door bekwaam technisch personeel worden verricht met een regelmaat die afhangt van de installatieplek en de gebruiksintensiteit.

Afhankelijk van de hoeveelheid vuil kan een droge reiniging (door te blazen met een compressorbatterij en een bakje en de louvres te reinigen met een zachte borstel, zonder ze te vervormen) volstaan of is een grondigere reiniging met gebruik van specifieke reinigingsmiddelen vereist.

Verzamel het verpakkingsmateriaal en verwijder vuil dat zich tijdens de montage op het apparaat afgezet heeft voordat u de installatieplek verlaat (afb. 24).

Deze handelingen zijn niet strikt noodzakelijk, maar zorgen ervoor dat de gebruiker zich een professioneel beeld van de installateur van het apparaat vormt.

Om te vermijden dat de gebruiker vervolgens zinloos telefonisch contact met u zoekt, adviseren we het volgende voordat u de installatieplek verlaat:

• de gebruiker de inhoud van de handleiding tonen,
• de gebruiker tonen hoe het filter moet worden gereinigd,
• de gebruiker uitleggen hoe en wanneer contact moet worden gelegd met een erkend servicecentrum.

4.2.2 - Afvoer van condenswater in geval van nood

De klimaatregelaar wordt gestopt en geeft het alarm aan door de LED A, LED B en LED C afwisselend te laten knipperen als het condenswaterafvoersysteem een storing vertoont (afb.46).

Voer het water met de volgende eenvoudige handelingen uit het apparaat af wanneer u op de ingreep van het servicecentrum wacht (afb. 32):

Controleer, voordat u de handelingen verricht, of de installatie met de afstandsbediening is uitgeschakeld en of de stekker uit het stopcontact is verwijderd (of de voorgeschakelde hoofdafscheider op "0" OFF is geplaatst).

a. Verwijder de dop (6a) na een voldoende grote houder (inhoud van minstens vijf liter) te hebben aangebracht waar het water in kan worden opgevangen.
b. Het servicecentrum zal het afvoerkanaal sluiten als het defect is verholpen.

NL - 30

4.3.1 - Storingsdiagnose

Het is heel belangrijk dat de gebruiker problemen of storingen kan herkennen die van de normale werking van het apparaat afwijken.

De meest voorkomende storingen kan de gebruiker zelf eenvoudig oplossen (zie de paragraaf 4.3.5: Storingen en oplossingen).

Voor alle andere signaleringen (zie de paragraaf: 4.3.3 - 4.3.4) moet altijd contact worden opgenomen met de technische assistentie

Elke vorm van garantie vervalt bij elke poging tot reparatie die door onbevoegd personeel wordt verricht.

4.3.2 - Functionele aspecten die niet als storingen moeten worden beschouwd

Tijdens de normale werking kan het volgende voorvallen:

a. De compressor start niet voordat een bepaalde tijd (ongeveer drie minuten na de vorige stop) is verstreken.

- In de werkingslogica van het apparaat is een vertraging tussen de stop van de compressor en een daaropvolgende inschakeling voorzien, zodat de compressor tegen herhaaldelijke activeringen wordt beschermd.

b. Bij apparaten met warmtepomp kan het zijn dat de warme lucht tijdens de verwarming pas een aantal minuten na de inschakeling van de compressor afgegeven wordt.

- Tijdens de eerste minuten werking zou immers te koude lucht de ruimte ingeblazen kunnen worden (die de aanwezige mensen zou kunnen hinderen) omdat het apparaat nog niet op vol vermogen werkt als de ventilator samen met de compressor ingeschakeld wordt.

4.3.3 - LED-signaleringen paneel

Als de klimaatregelaar blokkeert, geven de leds een alarmsignaal, zoals is beschreven in tabel "TAB1". neem contact op met een servicecentrum van Olimpia.

H Servicetoets (RESET). G Infraroodontvanger.

De leds knipperen zoals is aangegeven in tabel "TAB2" als een alarm aanwezig is.

Neem contact op met een servicecentrum van Olimpia als een van de alarmen langer dan drie minuten weergegeven wordt.

Tabel "TAB2"

OMSCHRIJVING	LED D groen	LED C geel	LED B groen	LED A rood
Externe luchttemperatuursonde defect	x	x	0	1
Condensortemperatuurvoeler defect	x	x	0	2
Inlaattemperatuursonde defect	x	x	0	3
Compressor huidige bescherming	x	x	0	4
Communicatie fout	x	x	0	5
Power line overstroom	x	x	0	6
Compressorstroombeveiliging niet geschikt	x	x	0	7
Power board DC voltage problem	x	x	0	8
Huidige afwijking	x	x	0	9
Condensortemperatuur te hoog	x	x	1	0
UIPM-bescherming	x	x	1	2
Leesfout EEPROM	x	x	1	3
Schrijffout EEPROM	x	x	1	4
Inlaattemperatuur te hoog	x	x	1	7
Ruimtetemperatuurvoeler defect	0	1	0	0
Verdamper-temperatuurvoeler defect	0	2	0	0
Verdamper temperatuur te laag	0	3	0	0
Verdamptemperatuur te hoog	0	4	0	0
Communicatiefout	0	5	0	0
Motorstoring verdampingsventilator	0	8	0	0
Waterniveau alarm	1	1	0	0
1-9: aantal keer knipperen (1 keer = 1 seconde aan, 1 seconde uit) - 0: led uit - x: niet van belang

NL - 32

4.3.5 - Storingen en oplossingen

Slechte werking Oorzaak	Mogelijke oplossing
Het apparaat start niet Stroomonder	breking Wacht tot de stroom is hersteld.
	De unit is van de stroom ontkoppeld.	Controleer of de stekker in het stopcontact zit.
	De zekering is onderbroken of de magnetothermische schakelaar is geactiveerd.	De zekering vervangen of de magnetothermische schakelaar herstellen.
	Debatterijenvandeafstandsbediening kunnen uitgeput zijn.	De batterijen vervangen.
	Het uur ingesteld met de timer kan verkeerd zijn.	Wachten of de instelling van de timer annuleren.
Het apparaat koelt/verwarmt niet voldoende	Verkeerde temperatuurinstelling. Ste	de juiste temperatuur in.Raadpleeg voor de procedure het hoofdstuk "Gebruik van de afstandsbediening".
	De luchtfilter is vuil. Het luchtfilter reinigen.
	De deuren en vensters zijn open. De	deuren en vensters sluiten.
	De luchtinlaat- of uitlaatopeningen van de binnenunit of buitenunit zijn geblokkeerd.	Verwijder de verstopping en start opnieuw het apparaat.
Als de storing niet is opgelost, contact opnemen met het dichtstbijzijnde servicecentrum. tailleerde informatie verstrekken over de storing en het model van de apparatuur.

Voor de hieronder staande technische gegevens de typeplaat van het product raadplegen waarop de kenmerkende gegevens zijn aangeduid.

• Voedingsspanning
• Maximaal opgenomen vermogen
• Maximaal opgenomen stroom
- Koelvermogen
- Koelgas
- Beschermingsgraad van de ommantelingen
• Max. bedrijfsdruk

- Hermetisch afgesloten apparaat. Bevat het gefluoreerde broeikasgas R32

UNICO Air INVERTER 20SF-20HP EVA

• Afmetingen (bxhxd) ...... mm 980 x 490 x 160
  • Gewicht (uitgepakt) ....kg 37

UNICO Air INVERTER 25SF-25HP EVA

- Afmetingen (bxhxd) ...... mm 980 x 500 x 160

• Gewicht (uitgepakt) ....kg 38

GRENSVOORWAARDE VOOR DE WERKING	BINNENTEMPERATUUR BUITENTEMPERATUUR
Maximale bedrijfstemperaturen tijdens koeling	DB 35°C - WB 24°C DB 43°C - WB 32°C
Minimale bedrijfstemperaturen tijdens koeling	DB 18°C DB -10°C
Maximale bedrijfstemperaturen tijdens verwarming	DB 27°C DB 24°C - WB 18°C
Minimale bedrijfstemperaturen tijdens verwarming	--- DB -15°C
