Producttype	Polijstmachine (slijpmachine)
Model	PE 8-4 80
Merk	Flex
Max. gereedschapsdiameter	80 mm
Spindeldiameter	M14
Onbelaste snelheid	1300 – 3900 t/min
Referentiesnelheid	4400 t/min
Opgenomen vermogen	800 W
Afgegeven vermogen	325 W
Gewicht (zonder snoer)	1,9 kg
Beschermingsklasse	II (dubbele isolatie)
Lengte aansluitsnoer	4,0 m
Geluidsdrukniveau	80 dB(A)
Geluidsvermogenniveau	91 dB(A)
Totale trillingswaarde (schuren)	< 2,5 m/s²
Voeding	Netstroom, 230 V (volgens typeplaatje)
Hoofdfuncties	Polijsten, opwrijven met spons, vlies, vilt, zachte schijf
Onderhoud en reiniging	Regelmatig reinigen van ventilatieopeningen, vervangen van koolborstels door originele onderdelen
Veiligheid	Spindelvergrendeling, tuimelschakelaar met inschakelbegrenzing, overbelastingsbeveiliging
Onderdelen en repareerbaarheid	Exploded views en lijsten op www.flex-tools.com, reparaties bij erkende servicecentra
Algemene informatie	Professioneel gebruik in industrie en ambacht

Veelgestelde vragen - PE 8-4 80 Flex

Hoe stel ik de snelheid van de Flex PE 8-4 80 polijstmachine in?

Draai de snelheidsvoorinstellingsknop (markering 6) naar het gewenste cijfer. De snelheid varieert van 1300 tot 3900 t/min. Gebruik een snelheid die past bij het werk en materiaal.

Hoe vervang ik het polijstgereedschap?

Koppel eerst het apparaat los. Druk op de spindelvergrendeling (markering 2) en houd deze ingedrukt. Schroef het nieuwe gereedschap rechtsom op de spindel en draai het handvast. Losdraaien doe je linksom.

Welke accessoires kan ik met deze polijstmachine gebruiken?

Gebruik goedgekeurd polijstgereedschap voor minstens 3900 t/min: polijstspons, schapenvacht, witte vlies, viltschijf of zachte katoenen schijf. Gebruik nooit accessoires die niet door de fabrikant worden aanbevolen.

Hoe activeer ik de inschakelbegrenzing?

Duww de tuimelschakelaar naar voren en druk vervolgens op het voorste gedeelte om in de vergrendelde stand te zetten. Uitschakelen doe je door op het achterste gedeelte te drukken. Let op: na een stroomonderbreking start het apparaat vanzelf als het in de vergrendelde stand staat.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag een veiligheidsbril en gehoorbescherming als het geluidsniveau hoger is dan 85 dB(A). Houd het apparaat bij de geïsoleerde handgrepen vast. Gebruik het niet in de buurt van brandbare materialen. Koppel het apparaat altijd los voordat u gereedschap wisselt of schoonmaakt.

Hoe maak ik de polijstmachine schoon?

Koppel het apparaat los. Reinig regelmatig de ventilatieopeningen met droge perslucht. Voor de binnenkant van de behuizing en de motor gebruik je ook perslucht. Bij het bewerken van metaal gebruik je een stopcontact beveiligd met een aardlekschakelaar van 30 mA.

Wat moet ik doen als de polijstmachine automatisch stopt?

Dit kan komen door overbelasting of oververhitting. Het apparaat verlaagt automatisch de snelheid tot het afkoelt. Als de koolborstels versleten zijn, schakelt de polijstmachine automatisch uit; vervang ze alleen door originele Flex-onderdelen.

Waar vind ik reserveonderdelen en exploded views?

De exploded views en onderdelenlijsten zijn beschikbaar op www.flex-tools.com. Voor reparaties neemt u contact op met een door de fabrikant erkend servicecentrum.

Wat is de procedure voor het weggooien van het apparaat?

Gooi het apparaat niet bij het huisvuil. Volgens de AEEA-richtlijn 2012/19/EG moet u het inleveren bij een inzamelpunt voor recycling. Knip het netsnoer door om het onbruikbaar te maken.

Kan ik deze polijstmachine gebruiken voor slijpen of doorslijpen?

Nee. Deze polijstmachine is alleen ontworpen voor polijsten en opwrijven. Het is niet geschikt voor slijpen, schuren met schuurpapier, metaalbewerking of doorslijpen. Verkeerd gebruik kan ernstig letsel veroorzaken.

GEBRUIKSAANWIJZING PE 8-4 80 Flex

nl Originele gebruiksaanwijzing 55

Gebruikte symbolen 55
Technische gegevens 55
In één oogopslag 56
Voor uw veiligheid 57
Geluid en trillingen 59
Gebruiksaanwijzing 60
Onderhoud en verzorging ..... 62
Afvoeren van verpakking en machine ... 62
C€-Conformiteit 63

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Alsde aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap ingebruik neemt!

Draag een oogbescherming.

Afvoeren van het oude apparaat (zie pagina 62)!

Technische gegevens

Machinetype		Polijstmachine PE 8-4 80
Gereedschap-∅ max. mm 80
Diameter uitgaande as M14
Onbelast toerental o.p.m. 1300–3900
Ontwerptoerental o.p.m. 4400
Opgenomen vermogen W	800
Afgegeven vermogen	W	325
Gewicht (zonder kabel) kg	1,9
Isolatieklasse		II/☐

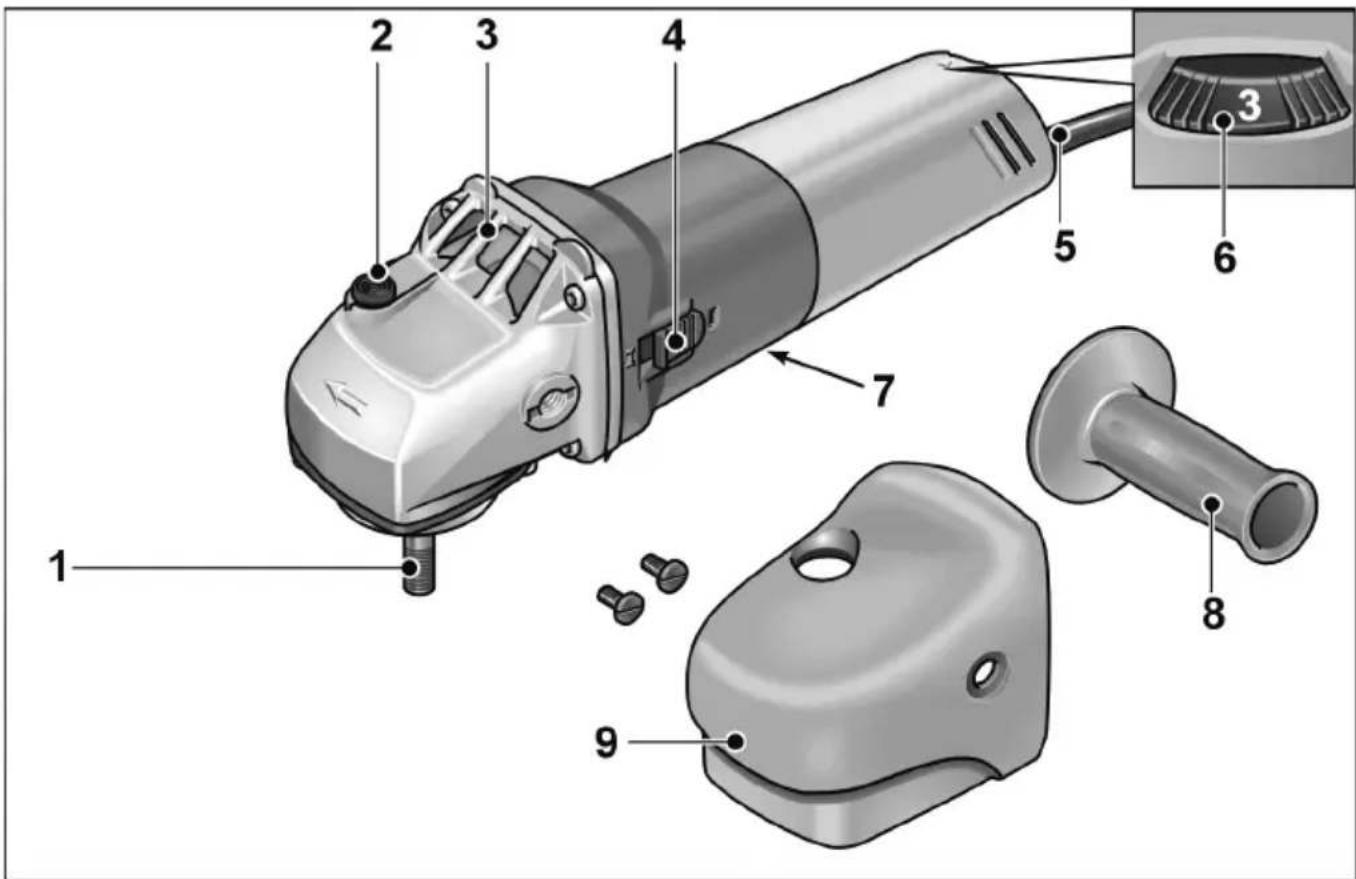

In één oogopslag

1 Uitgaande as
2 Blokkering van de uitgaande as

Voor het vastzetten van de uitgaande as bij het wisselen van inzetgereedschap.

3 Machinekop

Met luchtafvoeropening en draairichtingpijl.

4 Schakelaar

Voor in- en uitschakelen. Met vergrendelingsstand voor continu gebruik.

5 Netsnoer 4,0 m met stekker
6 Stelwiel voor vooraf instelbaar toerental
7 Typeplaatje
8 Handgreep

9 G r e e p k a p

Voor uw veiligheid

WAARSCHUWING!

Voor het gebruik van de polijstmachine dient u de volgende voorschriften te lezen en ernaar te handelen:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Deze polijstmachine is geconstrueerd volgens de huidige stand van de techniek ende erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Depolijstmachine mag alleen worden gebruikt:

–volgens de bestemming,
-in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

Deze polijstmachine is bestemd:

• voor professioneel gebruik in de industrie en door de vakman,
• voor polijstwerkzaamheden van allerlei aard met een polijstspons, lamsvel, wolschijf, viltschijf of moltonschijf;
• voor het gebruik met polijstgereedschappen die zijn toegelaten voor een toerental van minstens 3900 o.p.m.

Veiligheidsvoorschriften voor polijstwerkzaamheden

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften enaanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Dit elektrische gereedschap is te gebruiken als polijstmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.
■ Dit elektrische gereedschap is niet geschikt voor slijp- en doorslijpwerkzaamheden, schuurwerkzaamheden (met schuurpapier) en werkzaamheden met draadborstels. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.
■ Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
■ Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan onherstelbaar beschadigd worden en wegvliegen.
■ De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.

■ Flenzen en ander toebehoren moeten nauwkeurig op de uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.
■ Gebruik geen beschadigde inzetgereedschappen. Controleer voor elk gebruik de inzetgereedschappen op afsplinteringen en scheuren. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
■ Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. ledereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de stroomkabel worden door-gesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzet-gereedschap terechtkomen.
■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
■ Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
■ Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.
■ De polijstkap mag geen losse delen hebben, in het bijzonder geen losse bevestigingssnoeren. Maak de bevestigingssnoeren vast of kort deze in. Losse, meedraaiende bevestigings- snoeren kunnen uw vingers meenemen of in het werkstuk vasthaken.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van het vasthaken of blokkeren van een draaiend inzetgereedschap. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de polijstmachine op de plaats van de blokkering.
■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemmen. Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.
■ Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Overige veiligheidsvoorschriften

De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Druk de blokkering van de uitgaande as alleen in als het inzetgereedschap stilstaat.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau:	80
– Geluidsvermogenniveau:	91	dB(A)
– Onzekerheid:	K

Totale trillingswaarde (bij het polijsten van lakoppervlakken):

- Emissiewaarde:	a_h = <2,5 m/s^2
- Onzekerheid:	K ^2

VOORZICHTIG!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

WAARSCHUWING!

Trek altijd voor werkzaamheden aan de polijstmachine de stekker uit het stopcontact.

Voor de ingebruikneming

Pak de polijstmachine uit, controleer of de levering compleet is en controleer de machine op transportschade.

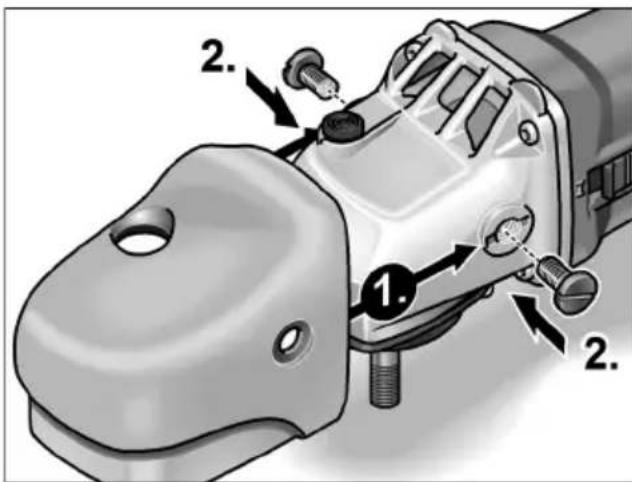

Greepkap monteren

■ Schroeven of greep losdraaien.
■ Greepkap opschuiven (1.).
■ Schroeven vastdraaien (2.).

In- en uitschakelen

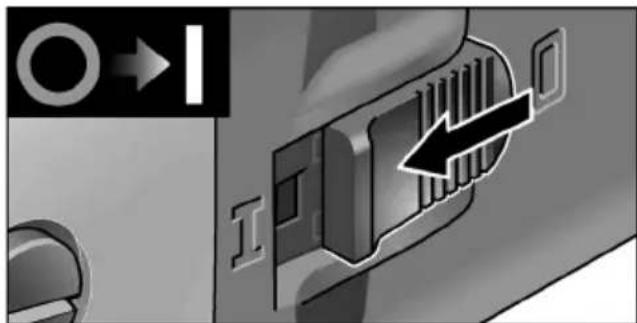

Gebruik voor korte duur zonder vergrendeling:

■ Duw de schakelaar naar voren en houd deze vast.
■ Als u de machine wilt uitschakelen, laat u de schakelaar los.

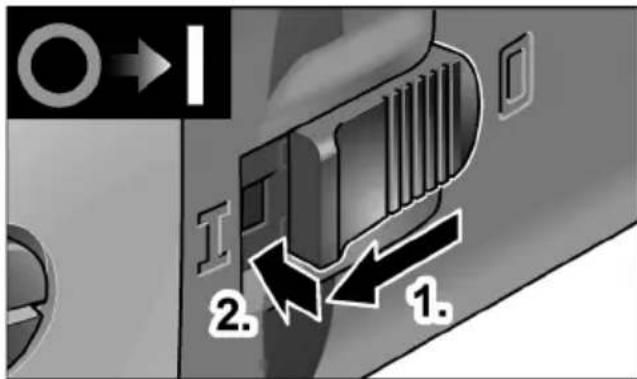

Continu gebruik met vergrendeling:

VOORZICHTIG!

Na een stroomuitval start de ingeschakelde machine weer.

■ Duw de schakelaar naar voren en vergrendel vervolgens de schakelaar door deze vooraan in te drukken.

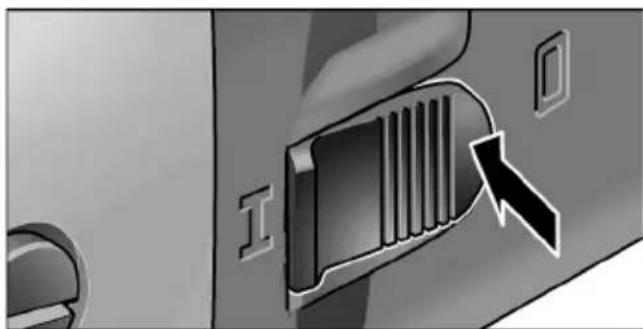

■ Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

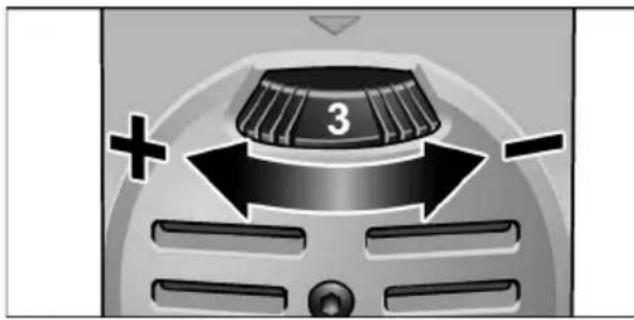

Vooraf instelbaar toerental

■ Als u het werktoerental wilt instellen, zet u het stelwiel op de gewenste waarde.

VOORZICHTIG!

Verwondingsgevaar door beschadiging vanhet inzetgereedschap. Gebruik het inzetgereedschap dat bij de werkzaamheden past.

LET OP

Bij overbelasting of oververhitting bij continu gebruik vermindert het gereedschap het toerental automatisch totdat het gereedschap voldoende is afgekoeld.

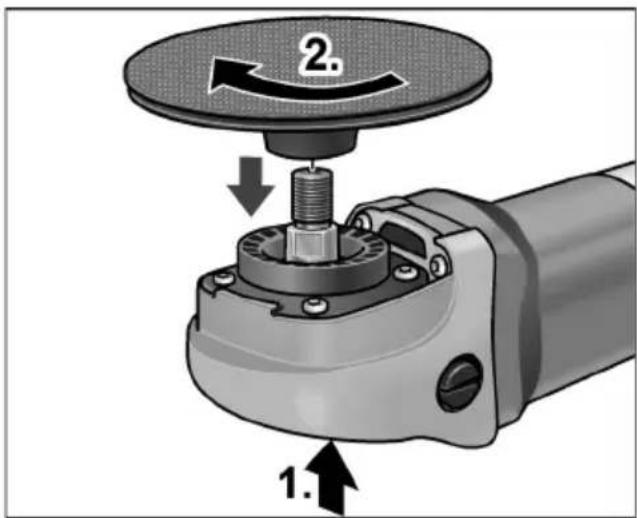

Gereedschapopname bevestigen of wisselen

■ Trek de stekker uit de contactdoos.
■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt.

■ Gereedschapopname in de richting van de wijzers van de klok op de uitgaande as schroeven en handvast aandraaien. Tegen de richting van de wijzers van de klok draaien als u wilt losdraaien.

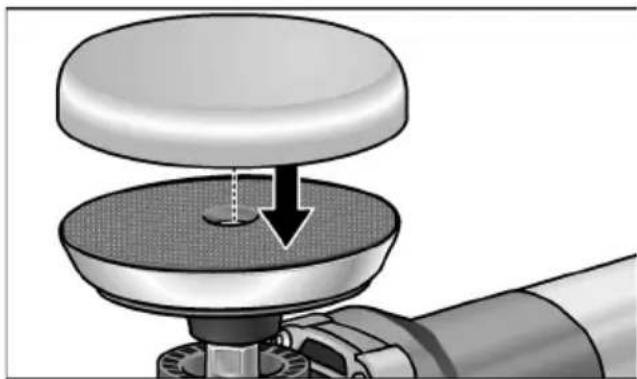

Inzetgereedschap bevestigen of wisselen

■ Trek de stekker uit de contactdoos.

■ Polijstmiddel in het midden op de steunschijf met klithechting vastdrukken. Gebruik alleen onbeschadigd polijstgereedschap.
■ Laat het inzetgereedschap proefdraaien om te controleren of het gecentreerd ingespannen is.

Tips voor de werkzaamheden

LET OP

Na het uitschakelen loopt het gereedschap nog korte tijd uit.

• Gebruik bij de toepassing van polijstpasta voor elke pasta apart inzetgereedschap.
• Bij kwetsbare oppervlakken (zoals autolak) niet agressief, maar met lage toerentallen en geringe aandrukkracht werken.
• Sponzen kunnen machinaal worden gereinigd.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd voor werkzaamheden aan de polijstmachine de stekker uit het stopcontact.

Reiniging

WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen. Gevaar voor beschadiging van de veiligheidsisolatie! Gebruik de machine via een aardlekschakelaar (inschakelstroom 30 mA).

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

De polijstmachine is uitgerust met uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels wordt de polijst-machine automatisch uitgeschakeld.

LET OP

Gebruik uitsluitend originele vervangings-onderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd.

Schakel de polijstmachine onmiddellijk uit bij sterke vonkvorming. Breng de polijstmachine naar een door de fabrikant erkende klantenservicewerkplaats.

Machinekop

LET OP

Draai de schroeven op de machinekop tijdens de garantietijd niet los. Andersvervallen de garantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Zie de catalogi van de fabrikant voor overig toebehoren, in het bijzonder inzetgereedschappen en polijsthulpmiddelen.

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

LET OP

Informeer bij uw vakhandel naar de mogelijkheden voor het afvoeren van een versleten machine.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van

de richtlijnen 2004/108/EG

(tot 19-04-2016), 2014/30/EG

(vanaf 20-04-2016), 2006/42/EG,

2011/65/EG.

Verantwoordelijk voor technische

documentatie:
