NÁVOD NA OBSLUHU PE 8-4 80 Flex
- Hladina akustického tlaku: 80 dB(A);
- Hladina akustického výkonu: 91 dB(A);
- Nejistota:
Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opisaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplíkačné tipy a dôležité informácie.
Symboly na náradí
Pokyn pre likvidáciu použitého spotrebiča (pozri strana 138)!
Technické údaje
Na znehybnenie vretena pri výmene nástroja.
3 H n a c i a h l S výstupom vzduchu a šípkou smeru otáčania.
Na zapnutie a vypnutie. So zaskakovacou polohou pre trvalú prevádzku.
- predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pro miesto nasadenia a jednajte podľa nich.
Táto ručná leštička je konštruovaná podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst’ k ohrozeniu života používateľa alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte ručnú leštičku len
- pre stanovené použitie,
- v bezchybnom bezpečnostne- technickom stave.
Okamžite odstráňte poruchy,
ktoré obmedzujú bezpečnosť.
Stanovené použitie
- na živnostenské nasadenie v priemysle a remeslníctve,
- na všetky leštiace práce s leštiacim špongiami, jahňacími a vlnenými kožušinami, plstenými kotúčmi, leštiacimi látkovými kotúčmi
- na prácu s leštiacimi nástrojmi, ktoré sú schválené pre otácky minimálne 3900 ot./min.
Bezpečnostné upozornenia pre leštenie
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
■ Používajte toto elektrické náradie ako leštičku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúšenie, na brúšenie s brúsnym papierom, pre prácu s drôtenými kefami a na rozbrusovanie. Použitia, pre ktoré nie je elektrické náradí predpokladané, môžu spôsobit' ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo,
ktoré nebolo výrobcom predpokladané
a o d p o r ú čané špeciálne pre toto elektrické
náradie. Len to, že príslušenstvo môžete
na Vašom elektrickom náradi upevnit, nie je
zárukou žiadneho bezpečného použitia.
- Prípustné otáčky vloženého nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradi. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a lietať.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedať rozmerovým údajom elektrického náradia. Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryť alebo kontrolovať.
■ Príruba alebo iné príslušenstvo sa musia presne hodit na vreteno Vášho elektrického náradia. Pracovné nástroje, ktoré sa presne nehodia na vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest k strate kontroly.
Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežať s najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.
Noste osobné ochranné pomôcky. Používajte podľa spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré Vás chránia pred malými čiastočkami materiálu. Oči sa majú chránit pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked’ ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpiet’ stratu sluchu.
■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletieť a spôsobit' poranenie aj mimo priamu pracovnú oblasť.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný sietový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ved'te sieťový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojsť k preťatiu alebo zachyteniu sieťového kábla a Vaša ruka alebo paža sa môžu dostať do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkládacou plochou, čím môžete stratit kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavřtať do Vášho tela.
Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vťahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Tieto materiály môžu iskry zapáliť.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.
Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.
■ Nepripustite žiadne volné diely leštiaceho návleku, najmä úväzu. Uviažte alebo skrátte úväzy. Volné, spolurotujúce úväzy môžu zachytit Vaše prsty alebo sa zamotať okolo obrobku.
Spätný ráz a príslušné bezpečnostné pokyny
Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa vloženého nástroja. Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho vloženého nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.
Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabrániť vhodnými preventivnymi opatreniami, ako je nasledovne popísané.
■ Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit.
Používajte vždy prídavnú rukováť, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.
Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat sily spätného rázu a reakčné sily.
■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov.
Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovať. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu ručnej leštičky v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazilia a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne reťazové alebo ozubené pilové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.
Đalšie bezpečnostné pokyny
Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.
Aretáciu vretena stláčajte len pri zastavenom nástroji.
Hlucnost a vibrácia
Hodnoty hluku a vibrácií boli zistené podľa EN 60745.
- Hladina akustického tlaku: 80 dB(A);
- Hladina akustického výkonu: 91 dB(A);
- Neistota:
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.
UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použiť na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.
Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit.
Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšiť. Pre presný odhad kmitavéhonamáhania by sa mali tiež zohl’adniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.
Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovať. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.
$$ K = 3 \mathrm{dB}. $$
Návod na použitie
VAROVANIE!
Pred všetkými prácami na ručnej leštičke vytiahnite sieťovú zástrčku.
Pred uvedením do prevádzky

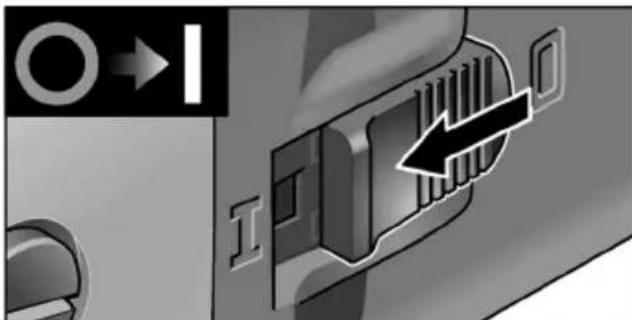

Krátkodobá prevádzka bez zaskočenia:

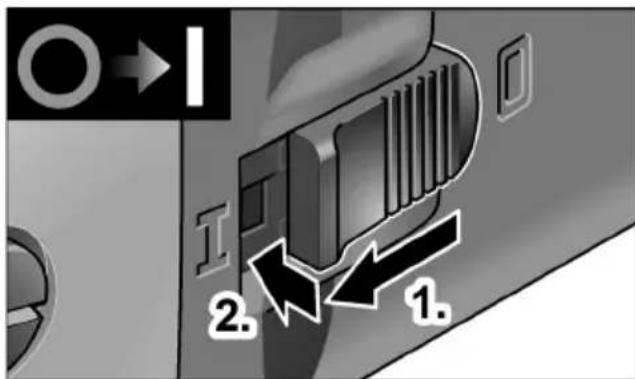

Trvalá prevádzka so zaskočením:
POZOR!
Po výpadku elektrického prúdu sa zapnuté náradie opät' rozbehne.
POZOR!
Nebezpečenstvo poranenia vplyvom zničenia nástroja. Použite nástroj zodpovedajúci pracovnej úlohe.
UPOZORNENIE
Pri preťaženiu alebo prehriatiu v trvalej prevádzke znižuje náradie automaticky otáčky, až kým nie je dostatočne vychladené.

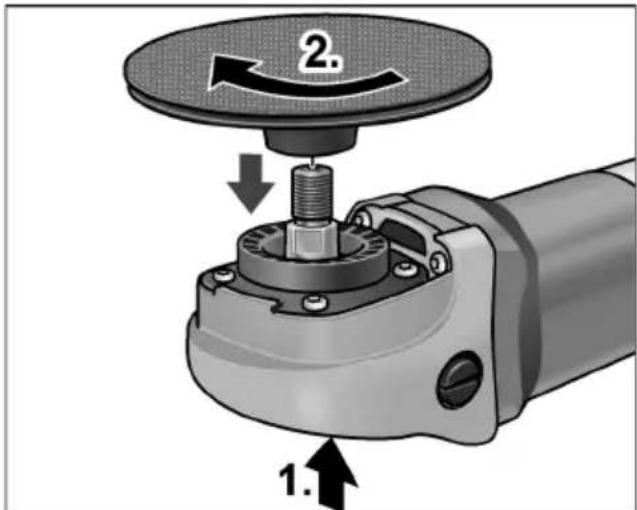

Upevnenie alebo výmena uchytenia nástroja
■ Vytiahnite sietovú zástrčku.
■ Stlačte aretáciu vretena a držte ju stlačenú.


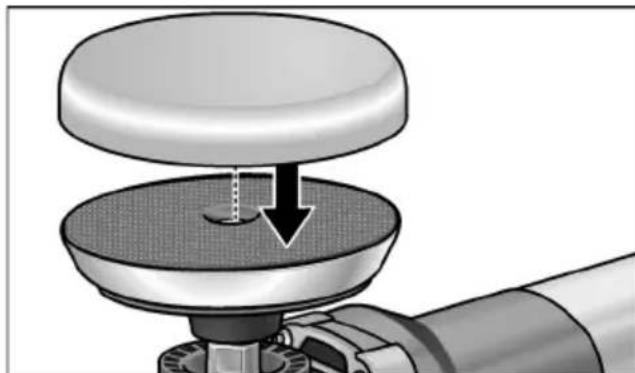

2. 1.Upevnenie alebo výmena nástroja
■ Vytiahnite sietovú zástrčku.
■ Pritlačte vystredený leštiaci nástroj pevne na tanier so suchým zipsom.
Používajte len nepoškodené leštiace nástroje.
■ Vykonajte skúšobný chod, aby ste skontrolovali centrické upnutie nástroja.
Pracovné pokyny
UPOZORNENIE
Po vypnutí nástroj ešte po krátky čas dobieha.
- Pri použití leštiacej pasty používajte pre každú pastu vlastné náradie.
- Na chúlostivých povrchoch (napr. autolaky) nepracujte agresívne, ale s nízkymi otáčkami a malým prítlakom.
Pred všetkými prácami na ručnej leštičke vytiahnite sieťovú zástrčku.
Čistenie
VAROVANIE!
Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa brúsky usadzovať vodivý prach. Zníženie ochrannej izolácie! Prevádzkujte náradie cez chránič vybavovaný chybovým prúdom (vybavovací prúd 30 mA).
Náradie a vetracie štrbiny pravidelne čistite. Častosť čistenia je závislá na opracovávanom materiáli a dobe používania.
Vnútorný priestor telesa brúsky s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
Uhlíkové kefy
Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.
Cez zadné vstupné otvory vzduchu je možné počas používania pozorovať opal’ovanie uhlíkov. Pri silnom opal’ovaní uhlíkov ručnú leštičku okamžite vypnite. Odovzdajte ručnú leštičku do niektorej servisnej dielne, autorizovanej výrobcom.
Prevodovka
UPOZORNENIE
Počas záručnej doby neuvoľňujte skrutky na prevodovej hlave. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Opravy
Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
Náhradné diely a príslušenstvo
Dalšie príslušenstvo, najmä nástroje a pomocné leštiace prostriedky, nájdete v katalógoch výrobcu.
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:
www.flex-tools.com
Odstránením sieťového kábla urobte doslúžené náradie nepoužitel'ným.
Len pre štáty EÚ
Elektrické náradie nevyhadzujte do komunálneho odpadu!
Podl'a európskej smernice 2012/19/ES o nakladani s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobit ekologicky šetrnej recyklácii.
UPOZORNENIE
O možnostiach likvidácie doslúženého náradia sa informujte u špecializovaného obchodníka!
Prehlásenie o zhode C€
Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:
EN 60745 podľa ustanovení smerníc
2004/108/ES (do 19.04.2016),
Zodpovednosť za technické podklady:
