LIETOŠANAS INSTRUKCIJA PE 8-4 80 Flex
Iv Lietošanas pamācības oriğināls ...... 157
Izmantotie simboli ..... 157
Tehniskā informācija ..... 157
Iss apskats 158
Jūsu drošībai 159
Trokšni un vibrācija. 161
Lietošanas noteikumi 162
Tehniskā apkope un kopšana ..... 164
Norādījumi par likvidēšanu ..... 164
C€-Atbilstība 165
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību. Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.
UZMANĪBU!
Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS
Apzīmē izmantošanas ieteikumus un svarīgu informāciju.
Simboli uz instrumenta
Pirms ekspluatācijas izlasiet lietošanas pamācību!
Nēsājiet acu aizsargu!
Norādījums par vecās iekārtas likvidēšanu (sk. 164. lpp.)!
Tehniskā informācija
| lerīces modelis | Pulētājs PE 8-4 80 | |
| Instrumenta maks. ∅ mm 80 | ||
| Darbvārpstas diametrs M14 | ||
| Apgriezienu skaits tukšgaitā apgr./min 1300–3900 | ||
| Apgriezienu skaits apgr./min | 4400 | |
| Patērējamā jauda | W | 800 |
| Lietderīgā jauda | W | 325 |
| Svars (bez kabeļa) | kg | 1,9 |
| Aizsargklase | II/☐ | |
īss apskats
2 Darbvārpstas aretēšana
Darbvārpstas apstādināšanai, nomainot instrumentus.
3 P ārvada galva
Ar gaisa izplūdi un griešanās virziena bultinu.
4 S I ēdzis
leslēgšanai un izslēgšanai.
Ar fiksēšanas pozīciju ilgstošai ekspluatācijai.
5 4,0 m tikla kabelis ar tikla kontaktdakšu
6 Apgriezienu skaita iepriekšizvēles nostādīšanas disks
| 7 | F | i | r | m | a | s | p | l | ā |
| 8 | R | o | k | t | u | r | i | s | |
| 9 | R | o | k | t | u | r | a | a | | |
Jūsu drošībai
BRĪDINĀJUMS!
Pirms pulētāja izmantošanas izlasiet un tad rīkojieties:
- šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.
Šis pulētājs ir konstruēts, balstoties uz jaunāko tehnikas līmeni un atzītiem drošības tehnikas noteikumiem.
Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Pulētāju jālieto tikai
– paredzētajiem darbiem,
– drošības tehnikas noteikumiem atbilstošā stāvoklī.
Drošību ietekmējoši traucējumi nekavējoties jānovērš.
Noteikumiem atbilstoša izmantošana
Šis pulētājs ir paredzēts
– profesionālai izmantošanai rūpniecībā un amatniecībā,
– visu veidu pulēšanas darbiem ar pulēšanas sūkļiem, aitādām un kažokādām, filca šķīvjiem, vadmalripām
– izmantojot ar pulēšanas instrumentiem, kuru pieļautais apgriezienu skaits sastāda vismaz 3900 apgr./min.
Pulēšanas drošības tehnikas noteikumi
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi.
Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.
■ Šis elektroinstruments paredzēts izmantošanai kā pulēšanas mašīna. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.
■ Šis elektroinstruments nav piemērots slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stieplu sukām un griešanai ar slīpripu. Izmantojot elektro-instrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektro-instrumenta, vēl negarantē tā drošu izmantošanu.
■ Pieļaujamam iesaistāmā instrumenta apģriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apģriezienu skaitam. Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakal.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
■ Atlokiem vai citam aprīkojumam precīzi jāpieguļ Jūsu elektroinstrumenta darbvārpstai. Izmantojamie instrumenti, kuri precīzi nepieguļ elektroinstrumenta darbvārpstai, griežas nevienmērīgi, stipri vibrē un varizraīt kontroleo zydumu.
■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras ekspluatācijas kontrolējiet izmantojamo instrumentu škēlumus un plaisas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izmantojiet nebojātu izmantojamo instrumentu. Ja ir notikusi izmantojamā instrumenta kontrole unt izmantošana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
■ Nēsājiet individuālu aizsargaprīko-jumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kurš aizsargās Jūs no materiāla sīkajām daļinām.
Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.
■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīko-jums. Sagataves atlūzas vai salūzuši izmantojamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli.
Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detalās un izraisīt elektrotraumu.
■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļut rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies. Rotējošāis izmanto-jamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat.
Jūsu apģērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.
■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ilevelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt.
■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekļi. Ūdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.
■ levērojiet, lai pulēšanas apvalka detaļas nebūtu vaļīgas, īpaši nostiprināšanas auklas. Nesablīvējiet un nesaīsiniet nostiprināšanas auklas. Vaļējas, līdzi rotējošas nostiprināšanas auklas var satvert Jūsu pirkstus vai aizkerties sagatavē.
Atsitiens un atbilstoši drošības tehnikas noteikumi
Atsitiens ir pēkšņa reakcija, kura rodas, ja izmantojamais rotācijas instruments aizķeras vai bloķē. Aizāķēšanās vai bloķēšana izraisa strauju rotējošā iesaistāmā instrumenta apstāšanos. Tā rezultātā tiek izraisīts elektro-instrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību boķēšanas vietā.
Atsitiens ir nepareizas vai klūdainas elektroinstrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.
■ Stingri turiet elektroinstrumentu un nostādiet savu ēmerni un rokas tādā pozīcijā, ar kurū Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā. Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.
■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā. Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.
Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektro-instrumentu pretēji pulētāja kustībai blokēšanas vietā.
■ Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.
Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai ari atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
■ Neizmantojiet kēdes vai zobzāğplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.
Citi drošības tehnikas noteikumi
Tikla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
Darbvārpstas aretieri drīkst nospiest tikai tad, ja instruments ir miera stāvokli.
Trokšni un vibrācija
Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745.
Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:
- 80 dB (A) skañas spiediena līmeni;
- 91 dB (A) skañas jaudas līmeni;
- N e d r o š ība:
Svārstību summārā vērtība (pulējot lakotas virsmas):
- Emisijas koeficients: a _h = <2, 5 m ^2 /s - N e d r o š ība: ^2 K
UZMANĪBU!
Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.
NORĀDĪJUMS
Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus.
Bet, ja elektroinstruments ar atškirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes.
Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.
Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.
UZMANIBU!
Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.
Lietošanas noteikumi
BRĪDINĀJUMS!
Veicot visus pulētāja apkopes darbus, vienmēr atvienojiet tīkla kontaktdakšu.
Pirms ekspluatācijas
Iznemiet pulētāju no iepakojuma, pārbaudiet komplekta sastāvu un transportēšanas rezultātā gūtos bojājumus.

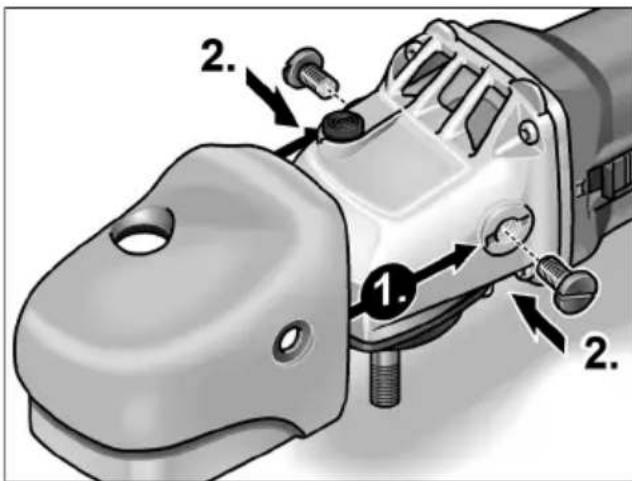

Roktura apvalka montāža
leslēgšana un izslēgšana Īslaicīgā darba režīms bez iefiksēšanās:
■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

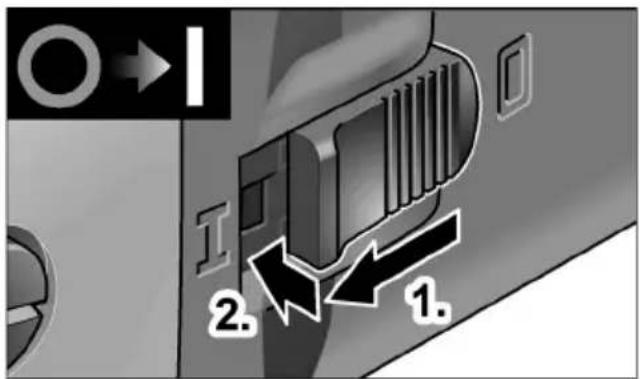

Ilgstošs darba režīms ar iefiksēšanos:
UZMANIBU!
Pēc strāvas padeves pārtraukuma ieslēgtā ierīce sāk atkal no jauna darboties.


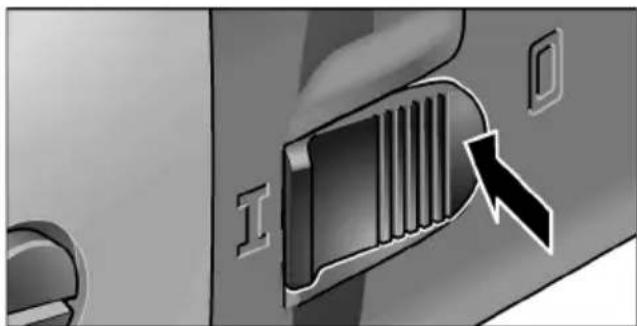

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

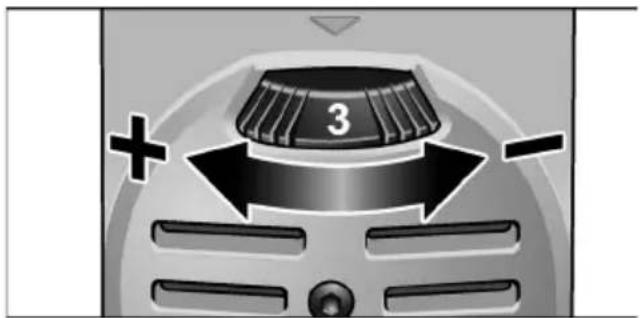

Apgriezienu skaita iepriekšizvēle
Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.
UZMANĪBU!
Instrumenta salaušanas gadījumā iespējamas traumas. Izmantojiet veicamajam darbam piemērotu instrumentu.
NORĀDĪJUMS
llgstoši ekspluatējot, pārslodzes vai pārkarses gadījumā ierīce automātiski samazina apgriezienu skaitu līdz pietiekamas atdzeses sasniegšanai.

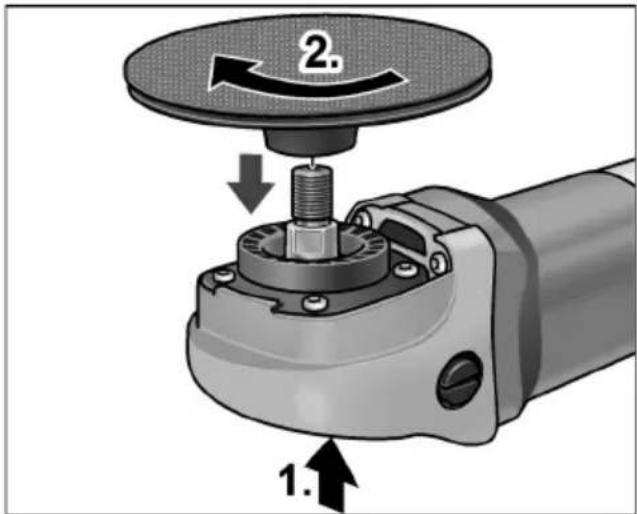

Instrumenta nostiprinājuma piestiprināšana vai nomaiņa
■ Atvienojiet kontaktdakšu.
■ Nospiediet darbvārpstas aretieri un turiet nospiestu.


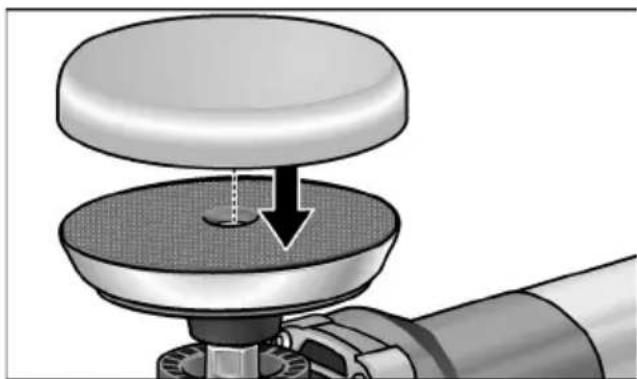

Instrumenta nostiprināšana vai nomaiņa
■ Atvienojiet kontaktdakšu.
■ Stingri piespiediet pulēšanas materiālu centrēti uz līpškīvja. Izmantojiet tikai nebojātu pulēšanas instrumentu.
■ Veiciet izmēginājuma palaišanu, lai pārbaudītu instrumentu centrālo nostiprinājumu.
Darba norādījumi
NORĀDĪJUMS
Pēc izslēgšanas instrumenta rotācija kādu laiku turpinās.
– Izmantojot pulēšanas pastu, katram instrumentam lietojiet atsevišku pastu.
- Apstrādojot jūtīgas virsmas (piem., automobilu lakotās virsmas) nestrādājiet agresīvi, bet gan ar zemu apgriezienu skaitu un mazu piespiešanas spiedienu.
- Sūklus var tīrīt mehāniski.
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Veicot visus pulētāja apkopes darbus, vienmēr atvienojiet tīkla kontaktdakšu.
Tīrīšana
BRĪDINĀJUMS!
Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. Rodas aizsargizolācijas bojājumi! Darbiniet mašīnu ar noplūdes strāvas aizsargslēdzi (nostrādes strāva 30 mA).
Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma.
Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
Oglsukas
Pulētājs ir aprīkots ar atslēgšanās oglēm. Sasniedzot atslēgšanās oglu nodiluma robežu, pulētājs automātiski izslēdzas.
NORĀDĪJUMS
Nomaiņai izmantojiet tikai ražotāja oriģināldetaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.
Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.
Stipras ogluguns gadījumā pulētāju nekavējoties izslēdziet. Nododiet pulētāju ražotāja autorizētā servisa darbnīcā.
Pārvads
NORĀDĪJUMS
Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.
Remontdarbi
Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.
Rezerves daļas un aprīkojums
Ar informāciju par papildaprīkojumu, īpaši par instrumentiem un pulēšanas palīglīdzekliem, var iepazīties ražotāja katalogos.
Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.
Tikai ES valstīm Neizmetiet elektroiekārtas sadzīves atkritumos!
Saskaņā ar Eiropas Direktīvu 2012/19/EK par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.
NORĀDĪJUMS
Par nolietoto ieriču likvidēšanas iespējām informāciju var saņemt specializētajā veikalā.
CE -Atbilstība
Uz savu atbildību deklarējam, ka sadaļā „Tehniskie dati“ aprakstītais izstrādājums atbilst šādiem standartiem vai norma- tīvajiem dokumentiem:
EN 60745 atbilstoši direktīvu
2004/108/EK (līdz 19.04.2016),
2014/30/EK (no 20.04.2016),
2006/42/EK, 2011/65/EK
noteikumiem.
Par tehnisko dokumentāciju atbild:
