BRUKSANVISNING PE 8-4 80 Flex
Spindelstopperen må kun trykkes när verktøyet står stille.
Støy og vibrasjon
Lyd- og svingningsverdiene er målt i henhold til EN 60745.
Buller och vibration 84
Bruksanvisning 84
Underhåll 86
Skrotning och avfallshantering ..... 86
(€-Försäkran om överensstämmelse ... 87
Teckenförklaring
WARNING!
Varnar för en omedelbart hotande fara!
Risk för liv och lem om varningen ej beaktas.
VAR FÖRSIKTIG!
Varnar för en möjlig farlig situation.
Omvarningen ej beaktas kan person-ellersakskador uppstå.
OBS
Hänvisar till tips och viktig information.
Tecken på maskinen
Läs bruksanvisningen innan maskinen tas bruk!
Använd skyddsglasögon!
Avfallshantering (skrotning) (se sida 86)!
Tekniska data
| Typ | Polermaskin PE 8-4 80 | |
| Verktygsdiameter max. mm 80 | ||
| Spindeldiameter M14 | ||
| Tomgångsvarvtal rpm 1300–3900 | ||
| Märkvarvtal rpm 4400 | ||
| Märkeffekt W 800 | ||
| Avgiven effekt | W 325 | |
| Vikt utan kabel | kg | 1,9 |
| Skyddsisolering | II / ☐ | |

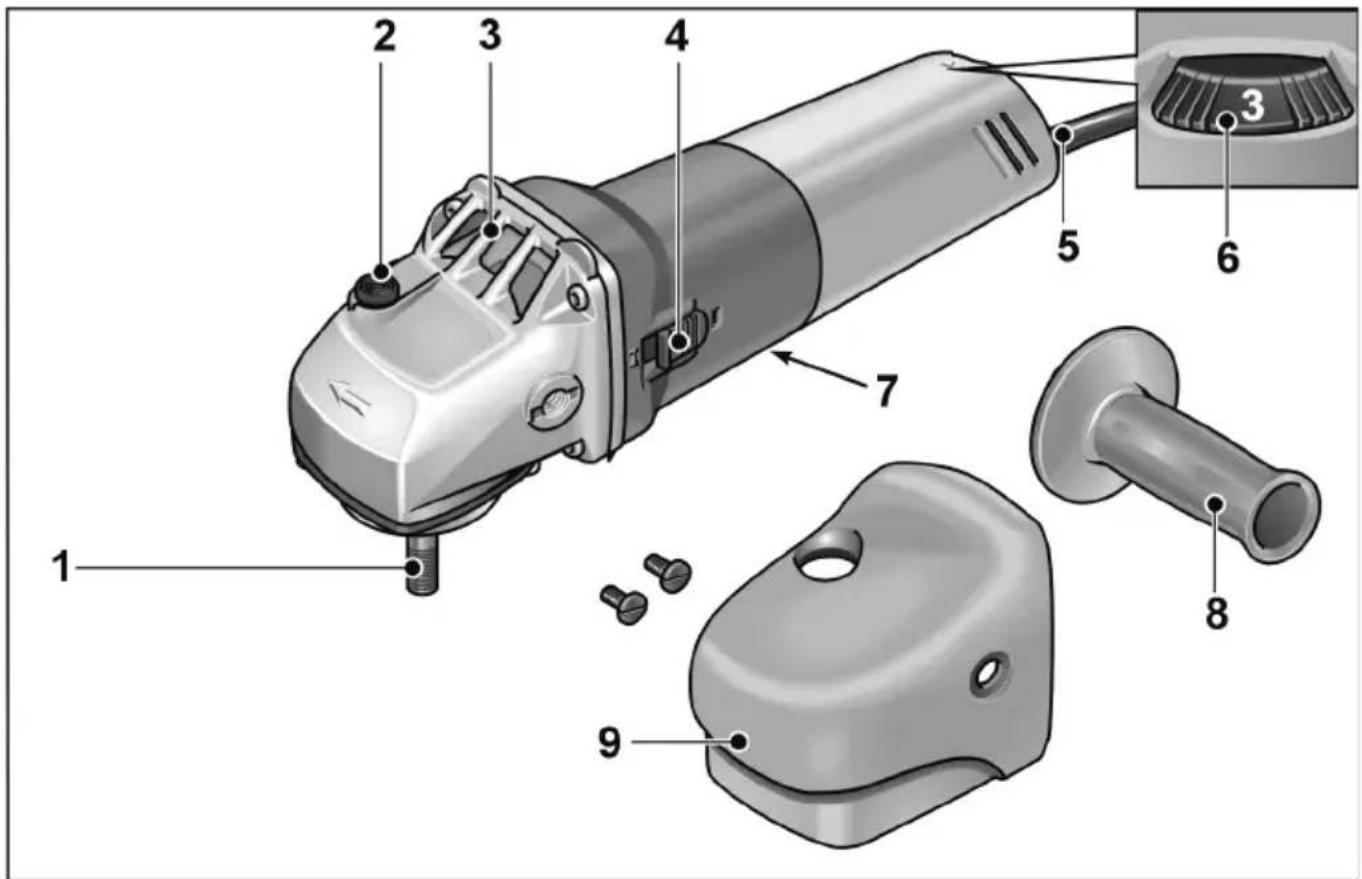

Översikt
för att låsa spindeln vid verktygsbyte.
3 Drevtopp
Med luftöppning och rotationsriktningspil.
5 Nätsladd 4,0 m med stickkontakt
6 Hastighetsinställning
7 Typskylt
8 H a n d t a g
9 Handtagshuv
4 V i p p k o n t a k t
För till- och frånslagning.
Med spärrläge för kontinuerlig drift.
För din säkerhet
WARNING!
Läs igenom säkerhetsanvisningarna innan maskinen tas i bruk och handla därefter.
– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" förelverktyg i det bifogade häftet (nr315.915),
– gällande arbetarskyddsbestämmelser.
Denna polermaskin är konstruerad enligt senaste tekniska rön och allmänt erkända säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Polermaskinen får endast användas
- f ör avsett ändamål
-i tekniskt felfritt tillständ.
Störningar som kan påverka säkerheten måste omgående åtgärdas.
Avsedd användning
Denna polermaskin är avsedd
– för användning inom industri och hantverk,
– för all sorts polering med polersvampar, lammullshätta, filtpolerskiva, lumpskiva
– användning med polerverktyg som är godkända för varvtal på minst 3900 r/min.
Säkerhetsanvisningar för polering
WARNING!
Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador.
Förvaraalla säkerhetsanvisningar och övriga anvisningar för framtida bruk.
- Detta elverktyg är avsett för användning som polemaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen. Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.
- Detta elverktyg är ej lämpligt för slipning, slipning med sandpapper, arbete med trådborstar och kapskivor. Ej avsedd användning av elverktyget kan leda till skador.
■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.
Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal.
Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.
Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mätt. Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.
Flänsar eller andra tillbehör måste passa exakt på elverktygets spindel. Verktyg som inte passar exakt på elverktygets spindel roterar ojämnt, vibrerar starkt och kan leda till att man förlorar kontrollen över verktyget.
■ Använd aldrig defekta verktyg.
Kontrollera alltid kapskivornas tillstånd (splitter, sprickor) före varje användning.
Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.
■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskyddsmask, hörselskydd, skyddshandskar eller specialförkläde för att skydda dig mot små materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.
Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.
Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
Håll alltid nätsladden på avständ från roterande verktyg. Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktgyget.
Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla. Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.
Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
■ Rengör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej maskinen i närheten av brännbart material. Gnistor kan tända dessa material.
■ Använd aldrig verktyg som kräver kylvätska. Användning av vatten eller andra kylmedel kan leda till elektriska stötar.
■ Se till att inga lösa delar, särskilt fästsnören, hänger utanför polerhättan. Tryck in eller korta fästsnörena.
Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.
Backslag och motsvarande säkerhetsanvisningar
Backslag är en plötsig reaktion på att ett roterande verktyg hakar fast eller blockeras. Fasthakning eller blockering leder till att det roterande verktyget stoppas abrupt.
Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning.
Ett backslag är följden av felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.
Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten. Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.
Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.
■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Backslag stöter elverktyget i motsatt riktning till polerverktygets rotation vid blockeringsstället.
Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.
■ Använd inte en kedjesåg eller ett tandat sågblad. Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.
Vidare säkerhetsanvisningar
Nätspänning och spänningsangivelsen påtypskylten måste överensstämma medvarandra.
Tryck endast på spindelarreteringen närmaskinen står stilla.
Buller och vibration
Buller- och svängningsvärdena har uppmätts enligt EN 60745.
Maskinens A-vägda ljudnivå uppmätta under typiska förhållanden följande värden:
– Ljudtrycksnivå: 80
– Ljudeffektsnivå: 91
- Osäkerhet: K
Sammanlagt svängningsvärde (vid polering av lackerade ytor):
- Emissionsvärde: a_h = <2, 5 m^2/s
- Osäkerhet: K
VAR FÖRSIKTIG!
De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.
OBS
Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller förrepresenterar elverktygets huvudsakliga användning.
Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika.
Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen.
Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.
VAR FÖRSIKTIG!
Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).
Bruksanvisning
WARNING!
Dra ur sladden före alla åtgärder påmaskinen.
Före start dB(A):
Packa-upp polermaskinen och kontrollera att leveransen är fullständig och utan transportskador.
Montera handtagshuv


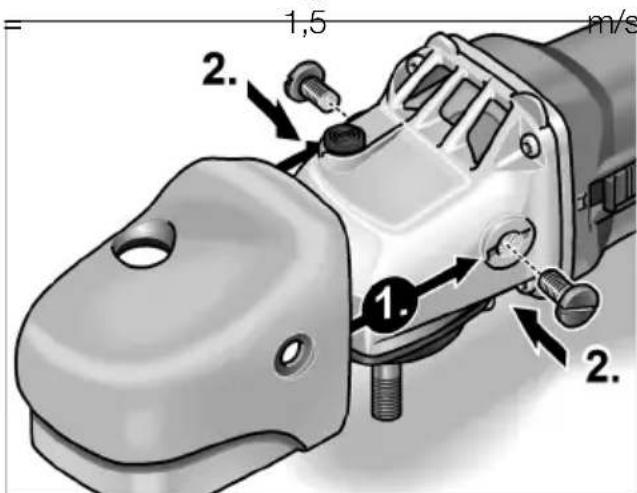

1,5 m/s 2. 1. 2.■ Lossa skruvarna eller handtaget.
■ Montera handtagskåpan (1.).
■ Dra åt skruvarna (2.).
Till- och frånkoppling
Korttidsdrift:

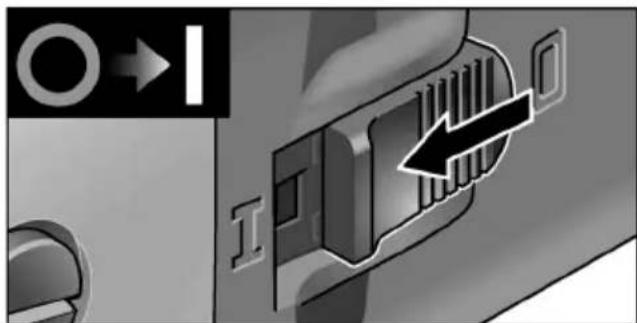

- Tillkoppling: För vippkontakten framåt och håll fast den där.
■ Frånkoppling: Släpp vippkontakten.
Kontinuerlig drift:
VAR FÖRSIKTIG!
Efter strömavbrott startar den tillkopplade maskinen igen.


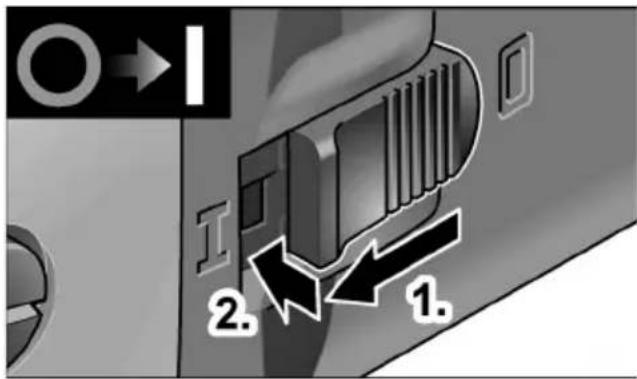

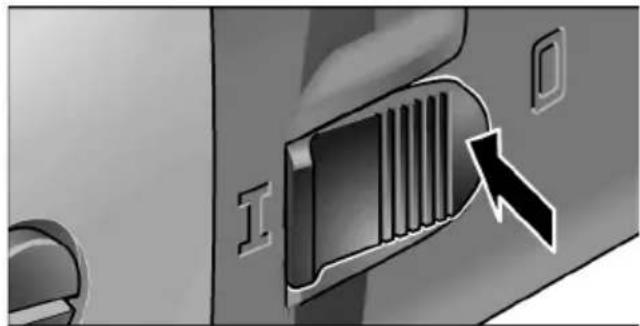

2. 1.- Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast.
■ Fränkoppling: Tryck på vippkontaktens bakre ända.
Hastighetsinställning

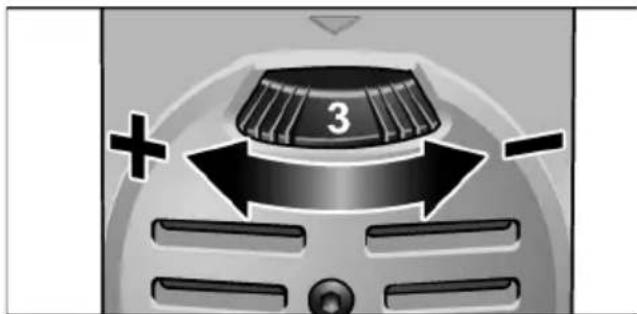

■ Ställ ratten på önskat arbetsvarvtal.
VAR FÖRSIKTIG!
Risk för personskada om tillbehör brister. Använd alltid till arbetsuppgiften passande tillbehör.
OBS
Vid överbelastning eller överhettning under kontinuerlig drift reducerar maskinen automatiskt varvtalet tills den svalnat tillräckligt.
Montering eller byte av verktygshållare
■ Dra ut nätkontakten.
■ Håll spindellåsningen intryckt.


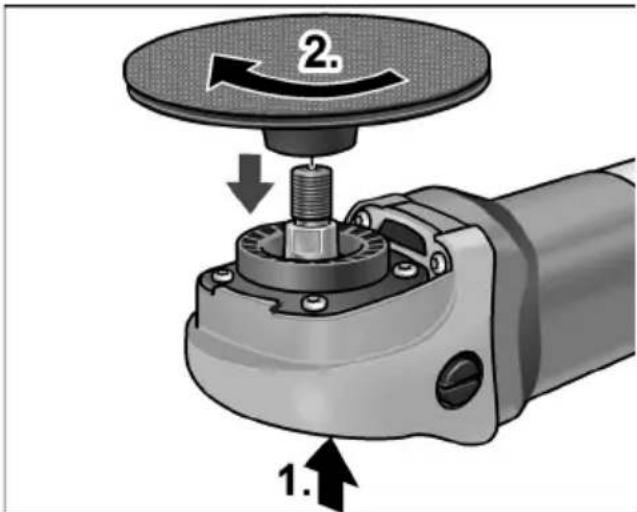

2. 1.■ Skruva fast verktygshållaren på spindeln medurs.
Lossa den genom att vrida den moturs.
Montering eller byte av verktyg
■ Tryckfast polerskivan centrerat på rondellen med kardborrfästet. Använd endast felfria polerverktyg.
■ Provkör för att kontrollera att verktyget är centrerat.
Arbetsanvisningar
OBS
När maskinen slagits från fortsätter frässkivan att rotera under kort tid.
– Om polerpasta används: Använd ett verktyg för varje pasta.
- Arbeta ej aggressivt på ömtåliga ytor (t ex billackeringar) utan med lågt varvtal och svagt tryck.
- Polersvampar kan rengöras maskinellt.
Underhåll
WARNING!
Dra ur sladden före alla åtgärder påmaskinen.
Rengöring
WARNING!
Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras påkåpans insida, vilket kan påverka skyddsisoleringen! Inverkan på skydds-isoleringen! Anslut alltid maskinen via jordfelsbrytare (utlösningsström 30 mA).
Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.
Kolborstar
Polermaskinen är utrustad med kolborstar.
När kolborstarna när slitgränsen sås polermaskinen automatiskt från.
OBS
Använd vid byte alltid tillverkarens original- delar. Vid användning av andra delar upphör tillverkarens garanti att gälla.
Kolflamman kan under drift iakttas genom de bakre luftöppningarna.
Stäng genast av polermaskinen vid större kolborstgnistbildning. Lämna in polermaskinen till en av tillverkaren auktoriserad verkstad.
Drev
OBS
Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.
Reparation
Reparation får endast utföras av auktoriserad verkstad.
Reservdelar och tillbehör
För vidare tillbehör – särskilt verktyg och poleringshjälpmedel – se tillverkarens kataloger.
Explosionsritningar och reservdelslistor återfinns på vår hemsida:
www.flex-tools.com
Skrotning och avfallshantering
WARNING!
Gör förbrukade maskiner obrukbara genomattavlägsna nätsladden.
Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna!
Enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
OBS
Kontakta fackhandlaren för hantering avförbrukade maskiner!
CE -Försäkran om överens- stämmelse
Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:
EN 60745 enligt kraven i direktiven 2004/108/EG (till 19.04.2016), 2014/30/EG (fom 20.04.2016), 2006/42/EG, 2011/65/EG.
Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
