BRUGSANVISNING PE 8-4 80 Flex
da Originale driftsvejledning 64
no Originale driftsanvisningen 72
sv Originalbruksanvisning 80
Anvendte symboler 64
Tekniske data 64
Oversigt 65
For Deres egen sikkerheds skyld ..... 66
Støj og vibration 68
Brugsanvisning 69
Vedligeholdelse og eftersyn 70
Bortskaffelseshenvisninger 71
C€-Overensstemmelse ..... 71
Anvendte symboler
ADVARSEL!
Betegner en umiddelbar truende fare.
Vedtilsidesættelse af henvisningen opstår derlivsfare eller fare for alvorlig tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Vedtilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.
BEMAERK
Betegner anvendelsestips og vigtige informationer.
Symboler på maskinen
Læs betjeningsvejledningen, inden maskinen tages i brug!
Benyt øjenværn!
Henvisning om bortskaffelse afden udtjente maskine (se side 71)!
Tekniske data
| Maskintype | Polermaskine PE 8-4 80 | |
| Max. værktøjs ∅ mm 80 | ||
| Spindeldiameter M14 | ||
| Tomgangsomdrejningstal omdr./min 1300–3900 | ||
| Dimensioneringsomdrejningstal omdr./min | 4400 | |
| Optagen effekt | W | 800 |
| Afgiven effekt | W | 325 |
| Vægt (uden kabel) | kg | 1,9 |
| Beskyttelsesklasse | II / ☐ | |

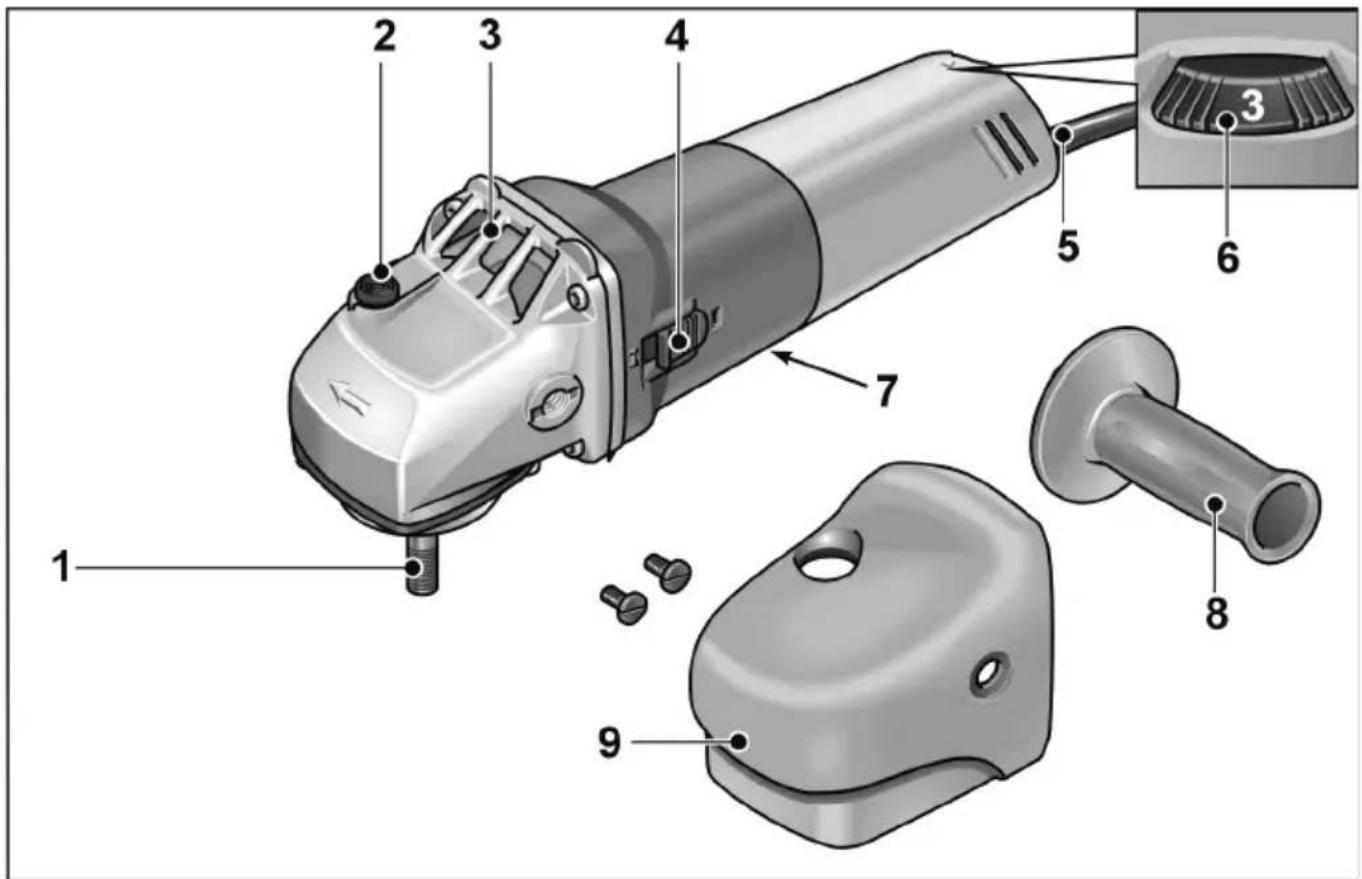

Oversigt
Til låsning af spindlen ved værktøjsskift.
3 Gearhoved
Med luftudslip og
omdrejningsretningspil.
4 V i p p e k o n t a k t
Til tænd og sluk.
Låser kontakten i konstantdrift.
5 Netkabel 4,0 m med netstik
6 Indstillingshjul til forvalg af omdrejningstal
7 Typeskilt
8 H å n d t a g
9 G r e b s h æ t
For Deres egen sikkerheds skyld
ADVARSEL!
Læs følgende før polermaskinen benyttes ogfølg instruktionerne:
– betjeningsvejledningen,
- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.:315.915),
– de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
Denne polermaskine er konstrueret i henhold til det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler.
Alligevel kan der ved brug af maskinen opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opstå materielle skader. Polermaskinen må kun benyttes
-til det dertil beregnede formål,
-i sikkerhedsteknisk korrekt tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
Denne polermaskine er beregnet til
- erhvervsmæssig brug inden for industri og håndværk,
– polerarbejder af hvilken som helst art med polersvampe, lamme- og uldskind, filtskive, polerskive - brug med polerværktøj, som er godkendt til en omdrejningshastighed på mindst 3900 o/min.
Sikkerhedsanvisninger vedrørende polering
ADVARSEL!
Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og instrukserne af hensyn til senere brug.
■ Dette elværktøj skal anvendes som poleremaskine. Følg alle sikkerheds-henvisninger, anvisninger, illustrationer og data, der følger med maskinen.
Hvis efterfølgende anvisninger
tilsidesættes, kan det medføre elektriske
stød, brand og/eller alvorlige kvæstelser.
■ Dette elværktøj er ikke beregnet til slibning, sandpapirslibning, arbejdsopgaver med trådbørster og slibeskiveskæring. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.
Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.
Det tilladte omdrejningstal af indsatsværktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal. Tilbehør med et ulovligt højt omdrejningstal kan brække og kastes rundt.
Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet.
Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.
■ Flanger eller andet tilbehør skal passe præcist på elværktøjet. Indsatsværktøjer, der ikke passer præcist på elværktøjets spindel, roterer ujævnt, vibrerer meget kraftigt og kan resultere i, at man mister kontrollen.
Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér indsatsværktøjerne for afsplintring og revner hver gang inden brug. Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I så tilfælde skal der anvendes et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal. Beskadiget indsatsværktøj brækker for det meste i løbet af denne testtid.
Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. I det nødvendige omfang bæres støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der afskærmer mod små materialepartikler. ∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støveller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.
■ Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr.
Brudstykker af arbejdsemnet eller brækket indsatsværktøj kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.
Tag fat i det isolerede håndtag, när der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.
■ Hold ledningen borte fra roterende indsatsværktøj. Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.
Læg aldrig elværktøjet til side før det står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.
■ Lad ikke elværktøjet køre, mens det bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.
■ Ventilationsåbningeme på elværktøjet skal rengøres med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.
■ Elværktøjet må ikke anvendes i nærheden af brændbare materialer. Gnister kan antænde disse materialer.
Der må ikke anvendes indsatsværktøjer, der kræver flydende kølemidler. Brug af vand eller andre flydende kølemidler kan medføre, at der opstår elektriske stød.
■ Løse dele på polerhætten, især fastgørelsessnore, er forbudt. Læg fastgørelsessnore på plads eller afkort dem. Løse fastgørelsessnore, der drejer med rundt, kan gribe fat i fingrene eller sætte sig fast i arbejdsemnet.
Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj har sat sig fast eller blokerer. Fastsættelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj.
Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.
Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.
- Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed.
Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.
■ Sørg for at hænderne aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.
■ Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag.
Tilbageslaget driver elværktøjet i modsat retning af polermaskinens bevægelse på blokeringsstedet.
Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast.
Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.
■ Brug ikke kædesavklinger eller fortandede savklinger. Sådant indsatsværktøj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.
Andre sikkerhedsanvisninger
Netspændingen og spændingsangivelsen påtypeskiltet skal stemme overens.
Tryk kun på spindellåsen när værktøjet står stille.
Støj og vibration
Støj- og svingningsværdierne er beregnet ifølge EN 60745.
Det A-vurderede støjniveau for maskinen er typisk:
– Lydtryksniveau: 80
– Lydeffektniveau: 91
- Usikkerhed: K
Samlet svingningsværdi (ved polering af lakoverflader):
- Emissionsværdi: a_h = <2, 5 m^2/s - Usikkerhed: K =
FORSIGTIG!
De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.
BEMÄRK
Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne.
Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.
Hvis elværktøjet dog benyttes til andre formål, med afvigende arbejdsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig.
Dette kan øge svingningsbelastningen i hele arbejdstidsrummet. For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges.
Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og arbejdsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.
Brugsanvisning
ADVARSEL!
Træk altid netstikket ud før der arbejdes påpolermaskinen.
Inden ibrugtagning
Pak polermaskinen ud og kontrollér, om leveringen er komplet, eller om den er blevet beskadiget under transporten.

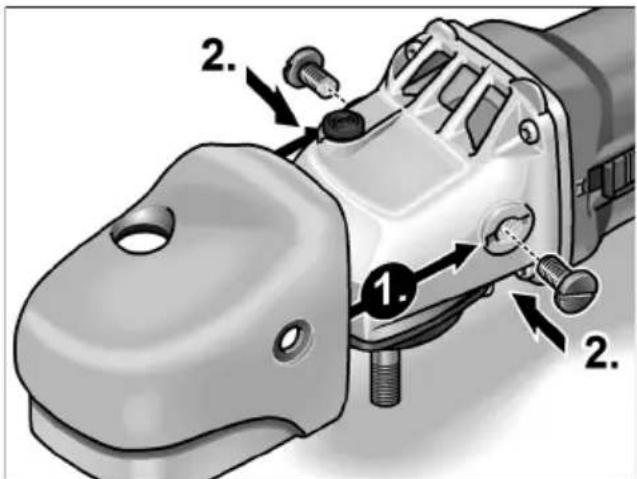

Montér hætten
■ Løsn skruerne eller håndtaget.
■ Sæt grebshætten (1.) på.
■ Spænd skruerne (2.).

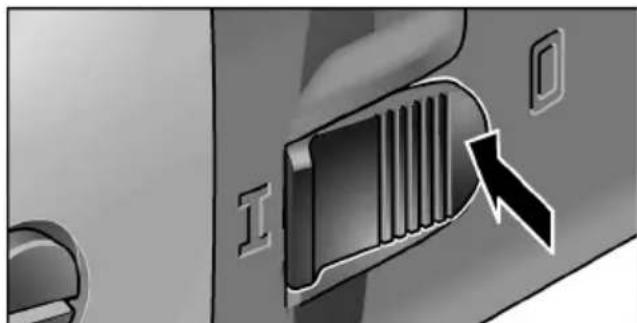

Tænd og sluk

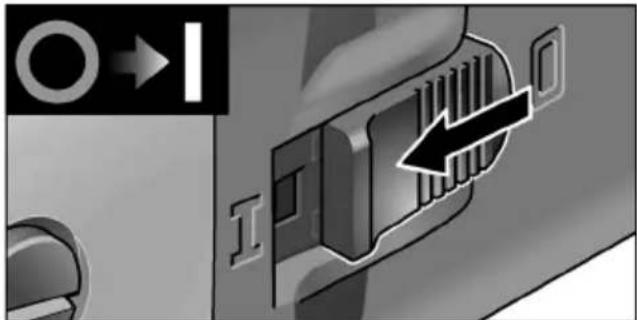

Kortvarig drift uden indgreb:
Maskinen starter igen efter strømsvigt, hvisden er tændt.


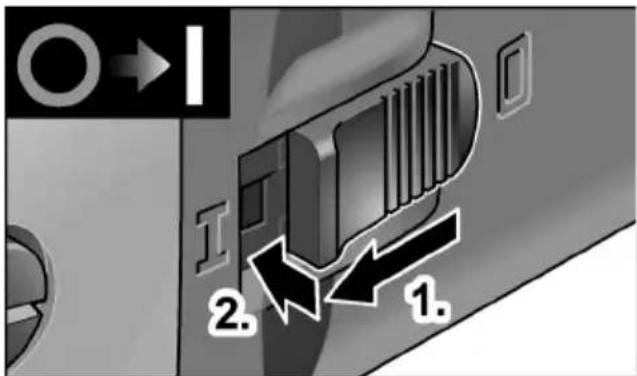

2. 1.■ Skub vippekontakten fremad og lad den gå i indgreb ved at trykke på forreste ende.

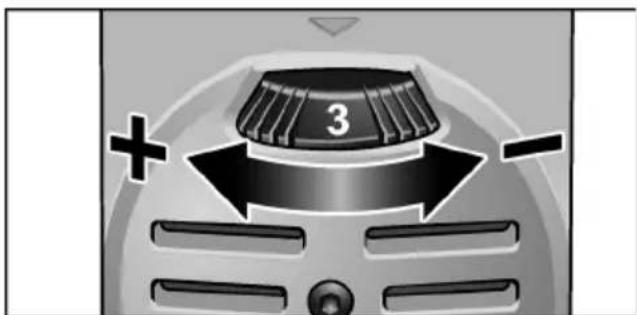

Forvalg af omdrejningstal
■ Stil indstillingshjulet på den ønskede værdi for indstilling af arbejdshastigheden.
FORSIGTIG!
Fare for tilskadekomst, hvis værktøjet ødelægges. Anvend et passende værktøj tilarbejdsopgaven.
BEMAERK
Ved overbelastning eller overophedning ikonstantdrift reduceres maskinens omdrejningstal automatisk, indtil maskinen erafkølet tilstrækkeligt.

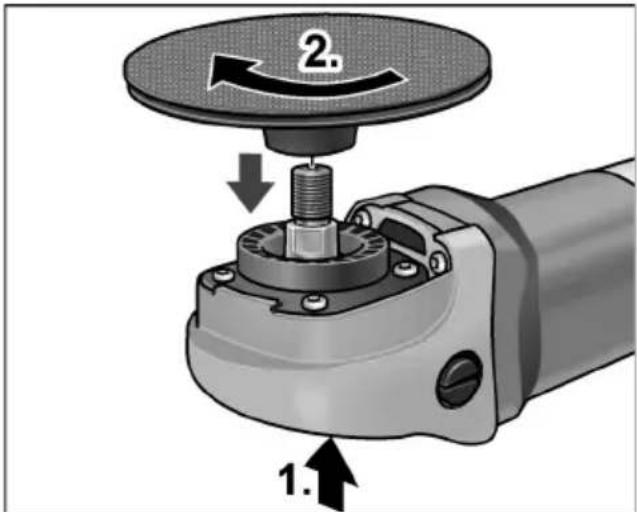

Fastgøring eller udskiftning af værktøjsholder
■ Træk netstikket ud.
■ Tryk på spindellåsen og hold den inde.
Drej den imod uret for at løsne den.

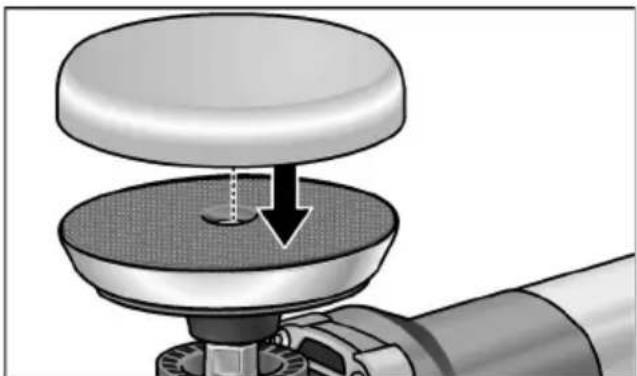

Fastgør eller udskift værktøj
■ Træk netstikket ud.
■ Tryk polermidlet centreret på poler (burre) tallerknen. Brug udelukkende fejlfrit polerværktøj.
■ Foretag en prøvekørsel for at kontrollere den centriske ispænding af værktøjerne.
Arbejdsinstrukser
BEMAERK
Værktøjet har et kortvarigt efterløb, efter at motoren er standset.
- Ved brug af polerpasta skal der anvendes et separat værktøj for hver pasta.
- På sarte overflader (f. eks. billak) må der ikke arbejdes aggressivt, men derimod med lave omdrejningstal og let tryk.
- Svampe kan renses maskinelt.
Vedligeholdelse og eftersyn
ADVARSEL!
Træk altid netstikket ud før der arbejdes påpolermaskinen.
Rengøring
ADVARSEL!
Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Dette har negativ indflydelse på beskyttelsesisoleringen! Maskinen skal drives via et HFI-relæ (belastningssikring 30 mA).
Rengør maskinen og ventilationsåbningerne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
Blæs husets indre med motor ud regelmæssigt med tør trykluft.
Kulbørster
Polermaskinen er udstyret med udkoblingskul.
Når udkoblingskullenes slidgrænse nås, slukkes polermaskinen automatisk.
BEMAERK
Der må kun anvendes originale reservedele fra producenten. Ved brug af fremmedfabrikater bortfalder producentens garantiforpligtelser.
Ilden fra kullet kan iagttages gennem de bagerste luftindgangsåbninger under brugen.
Hvis ilden fra kullet bliver kraftigt, skal polermaskinen slukkes omgående. Aflever polermaskinen til et autoriseret kundeservice-værksted.
Gearkasse
BEMAERK
Skruerne på gearhovedet må ikke løsnes igarantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.
Reparationer
Reparationer må kun udføres af et af producenten godkendt kundeservice-værksted.
Andet tilbehør, især værktøjer og polerhjælpemidler, findes i katalogerne fra producenten.
Eksplosionstegninger og reservedelslister findes på vores hjemmeside:
www.flex-tools.com
Bortskaffelseshenvisninger
ADVARSEL!
Gør udtjente maskiner ubrugelige ved atfjerne netkablet.
Kun for EU-lande
Elværktøj må ikke bortskaffes som almindeligt affald!
I henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.
BEMAERK
Indhent oplysninger i specialhandlen om bortskaffelsesmuligheder for udtjente maskiner!
-Overensstemmelse
Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:
EN 60745 ifølge bestemmelserne i direktiv 2004/108/EF (indtil 19.04.2016), 2014/30/EF (fra 20.04.2016), 2006/42/EF, 2011/65/EF.
Henvisninger om skroting 79
C€-Konformitet 79
Symboler som brukes
ADVARSEL!
Henvisninger om avskaffing avgammelt apparat (se side 79)!
Tekniske data
| Maskintype | Polerer PE 8-4 80 | |
| Verktøy ∅ max. mm 80 | ||
| Spindeldiameter M14 | ||
| Tomgangsturtall o/min 1300–3900 | ||
| Kalibreringsturtall o/min 4400 | ||
| Effektopptak | W | 800 |
| Avgitt effekt | W | 325 |
| Vekt (uten kabel) | kg | 1,9 |
| Beskyttelsesklasse | II/☐ | |
Et overblikk
– betjeningsveiledningen som er vedlagt,
– de "generelle sikkerhetshenvisningene" iomgang med elektroverktøy i den vedlagte brosjyren (Nr.315.915),
– de regler og forskrifter som gjelder på stedet for uhellsforebyggende tiltak.
-til de arbeider den er beregnet for,
-når den er i sikkerhetsteknisk lytefri tilstand.
Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.
Denne polereren er beregnet for
Sikkerhetshenvisninger for polering
ADVARSEL!
Det målte A lydnivået på apparatet er typisk:
■ Løsne skruene eller håndtaket.
■ Skyv på hetten på håndtaket (1.).
■ Skru fast skruene (2.).
Inn- og utkopling
Henvisninger om skroting
