NAUDOJIMO INSTRUKCIJA PE 8-4 80 Flex
Naudojami simboliai .....148
Techniniai duomenys .....148
Bendras jrankio vaizdas .....149
Jūsų saugumui .....150
Triukšmas ir vibracija .....152
Nurodymai dirbant .....153
Techninis aptarnavimas ir priežiūra . . . 155
Nurodymai utilizuoti .....155
C €-Atitikimo deklaracija .....156
Naudojami simboliai
JSPĖJIMAS!
Nurodo betarpiškai gresiantį pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.
ATSARGIAI!
Nurodo potencialiai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.
NURODYMAS
Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.
Simboliai ant jrankio
Prieš eksploatavimą perskaitykite naudojimo instrukciją!
Užsidėkite apsauginius akinius!
Nuoroda dėl seno įrankio utilizavimo (žr. 155 psl.)!
Techniniai duomenys
| Jrankio tipas Poliruoklis PE 8-4 80 | ||
| Jrankio didžiausias ∅ | mm | 80 |
| Veleno skersmuo M14 | ||
| Tuščios veikos sukimosi greitis aps/min 1300–3900 | ||
| Vardinis sūkių skaičius | aps/min | 4400 |
| Imama galia W 800 | ||
| Atiduodama galia | W 325 | |
| Masė (be kabelio) | kg 1,9 | |
| Saugos klasė | II/☐ | |

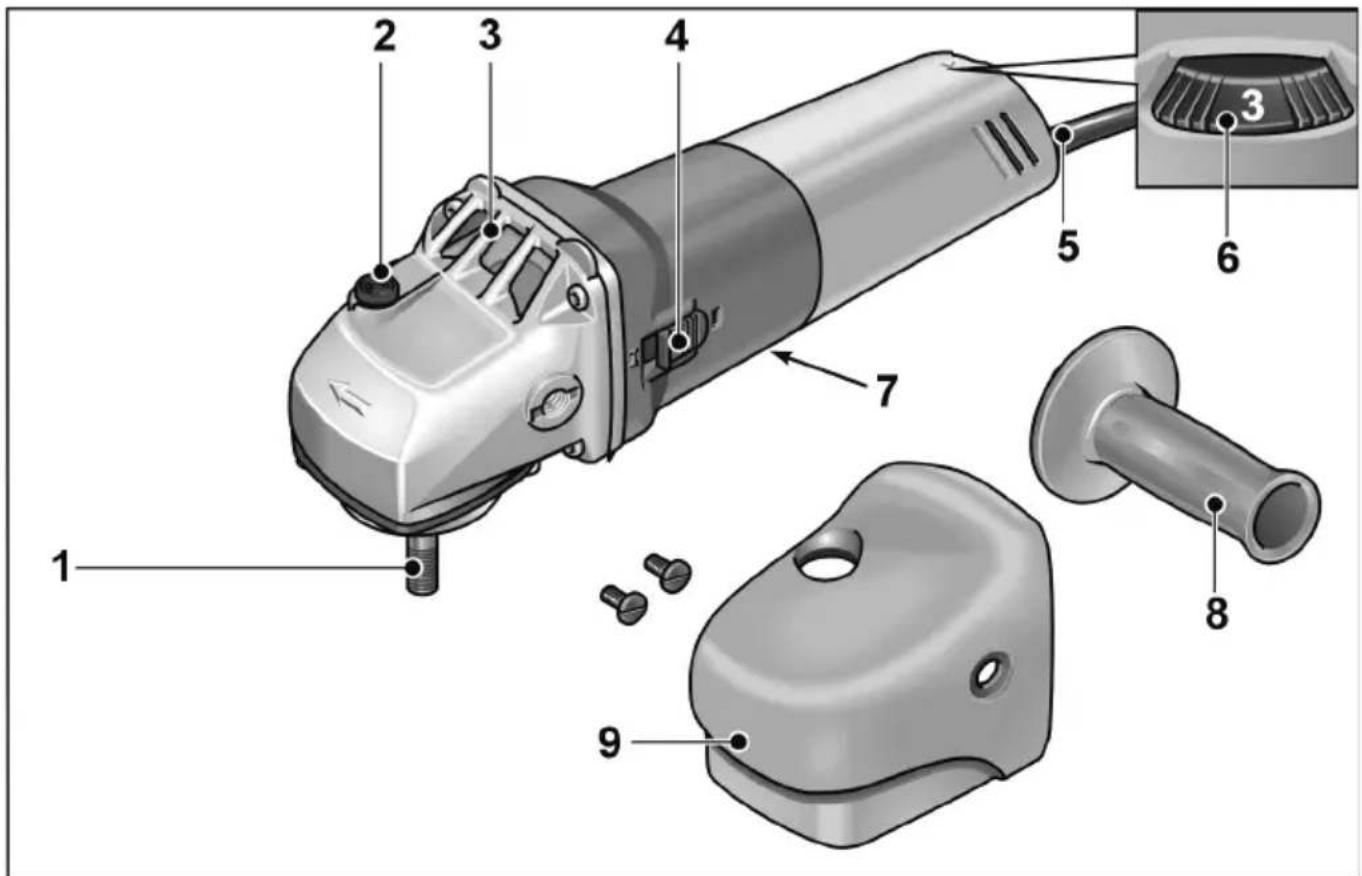

Bendras jrankio vaizdas
skirta nustatyti suklius, kai keičiami įrankiai.
3 Pavaros galvutė
su ventiliaciniais plyšiais ir sukimosi krypties rodykle.
4 Jungiklis
Jjungimui ir išjungimui. Su fiksavimo padėtimi ilgalaikiam naudojimui.
5 Tinklo kabelis, 4 m ilgio, su šakute
6 Sukimosi greičio reguliavimo ratukas
7 Irankio skydelis
9 Gaubtas virš rankenos
Jūsų saugumui
JSPĖJIMAS!
Perskaitykite, prieš naudodamiesi poliruokliu ir po to vadovaukitės:
- šios instrukcijos,
- "Bendruju saugos taisykliu", esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
Šis poliruoklis tenkina šiuolaikinį technikos lygį ir galiojančias saugos taisykles.
Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Poliruoklj naudokite
- pagal numatytą paskirti,
- ir turi būti techniškai tvarkingas.
Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.
Naudojimas pagal paskirti
Šis poliruoklis skirtas
– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
- įvairių rūšių poliravimo darbams naudojant poliravimo kempinę, ėriuko kailio ir vilnonį gaubtus, fetrinę lėkštę, lankstų sluoksniuotą medžiaginį diską
– kailio danga skirtas naudoti su poliravimo įrankiais, kurių leistinas sukimosi dažnis ne mažesnis kaip 3900 aps./min.
Poliravimui skirti saugos nurodymai
ISPĖJIMAS!
Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.
■ Šj elektrinį įrankį reikia naudoti kaip poliruoklj. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu.
Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
■ Šis elektrinis įrankis nepritaikytas šlifuoti, šlifuoti su šlifavimo popieriumi, netinka darbui su vieliniais šepečiais, nepritaikytas poliruoti ir pjauti abrazyviniais pjovimo diskais.
Naudojant ne pagal paskirti,
galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis. Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti į visas puses.
- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
■ Jungès arba kiti priedai privalo tiksliai tikti ant elektrinio įrankio suklio.
Darbiniai įrankiai, kurie tiksliai netinka ant elektrinio įrankio suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.
■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudodami darbinius įrankius, patikrinkite, ar jie nėra suskilę ir įtrūkę. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu. Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laika.
■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.
■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, jžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis. Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.
- Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savaji tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.
■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių. Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbinį įrankį.
■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo. Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
■ Niekuomet neneškite veikiančio elektrinio įrankio. Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūna.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius. Variklio ventilatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio jrankio arti degiųjų medžiagų. Kibirkštys gali uždegti šias medžiagas.
■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.
Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.
■ Nepaleiskite jokių palaidų poliravimo gaubto dalių, ypač tvirtinimo virvių. Pašalinkite arba sutrumpinkite tvirtinimo virves. Palaidos, susisukančios tvirtinimo virvės gali apsisukti apie pirštus arba įsipainioti į detalę.
Atatranka ir atitinkami saugos nurodymai
Atatranka yra staigi reakcija i besisukančio darbinio įrankio įstrigimą ar užkliuvimą. Įstrigimas ar užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.
Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.
■ Elektrini įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.
■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio.
Atatrankos atveju darbinis įrankis kliudyti Jūsų ranką.
■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatürką stumia elektrinį įrankį priešinga poliravimo mašinėlės judėjimo blokavimo vietoje kryptimi.
■ Ypatingai atsargiai dirbkite prie kampu, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų. Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.
■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių. Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.
Kitos saugos nuorodos
Tinklo jtampa turi atitikti jtampa, nurodytą i rankio skydelyje.
Veleno fiksatorių paspauskite tik tada, kai įrankis nesisuka.
Triukšmas ir vibracija
Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.
A-redukuoto įrankio triukšmo lygio tipinė vertė:
– Garso slègio lygis: 80 dB(A);
– Triukšmo galios lygis: 91 dB(A);
- Paklaida:
Vibracijos lygis (poliruojant lakuotus paviršius):
- Bendru atveju skleidžiamas dydis: a _h = < 2, 5 m 22 s - Paklaida: K
ATSARGIAI!
Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.
NURODYMAS
Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.
Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.
Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.
Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas.
Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.
ATSARGIAI!
Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.
K
=
3
Nurodymai dirbant
ISPÉJIMAS!
Prieš bet kokius poliruoklio techninio aptarnavimo darbus ištraukite iš elektros tinklo lizdo poliruoklio kištuką.
Prieš pirmą naudojimą
Poliruoklj išpakuokite, patikrinkite komplektą ir ar įrankis nepažeistas transportuojant.

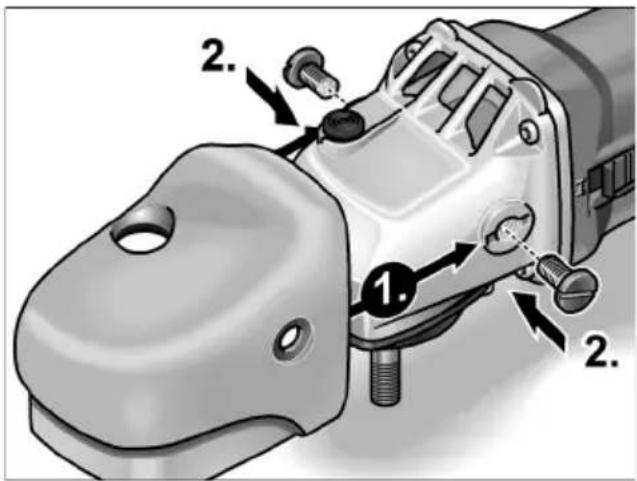

Sumontuokite gaubta
■ Atsukite varžtus arba rankeną.
■ Užmaukite rankenos gaubtą (1.).
■ Užveržkite varžtus (2.).

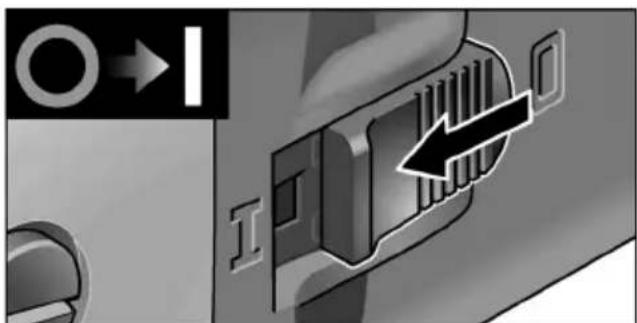

ljungimas ir išjungimas ljungimas trumpalaikio darbo režimui be fiksavimo:
■ Jungiklj pastumkite j priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite.

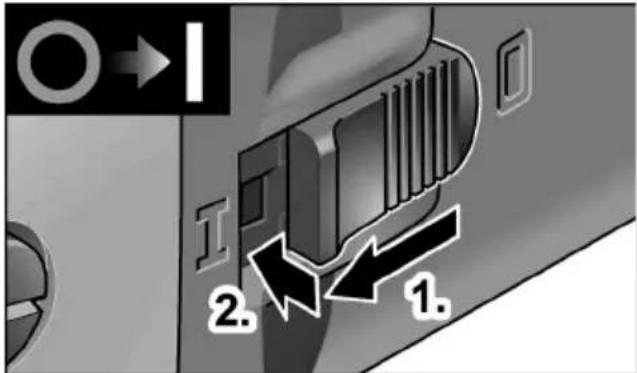

Jungimas ilgalaikio darbo režimui su fiksavimu:
ATSARGIAI!
Jei tinklo jtampa trumpam dingsta, jai vél atsiradus, įrankis vél pradeda veikti.


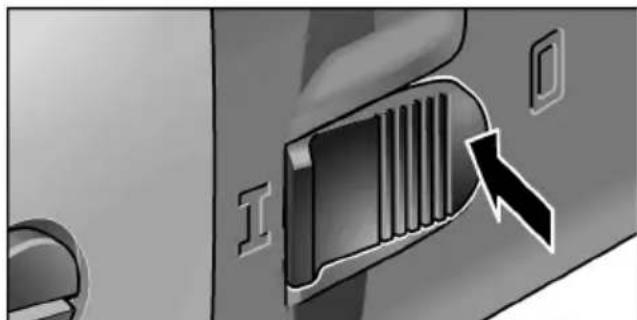

■ Norėdami išjungti įrankį, atpalaiduokite jungiklį, paspausdami jo užpakalinę dalį.

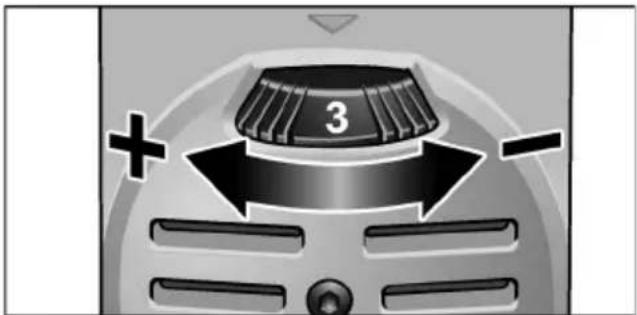

Sukimosi greičio reguliavimas
■ Norėdami parinkti sukimosi greitį, reguliavimo ratuką pasukite į reikiamą padėtį.
ATSARGIAI!
Susižeidimo pavojus, sutrūkus diskui. Naudokite reikmenis ir priedus, skirtus atliekamam darbui.
NURODYMAS
Esant per dideliam apkrovimui arba perkaitimui ilgalaikio darbo režime prietaisas automatiškai sumažina sukimosi greitj, kol įrankis atvėsta.

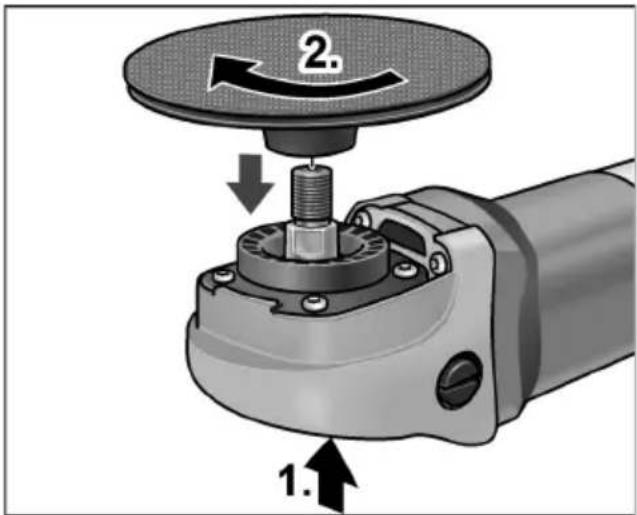

Jrankio laikiklio tvirtinimas arba pakeitimas
■ Ištraukite kištuką iš tinklo lizdo.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
Atsukdami sukite prieš laikrodžio rodyklės judėjimo kryptį.

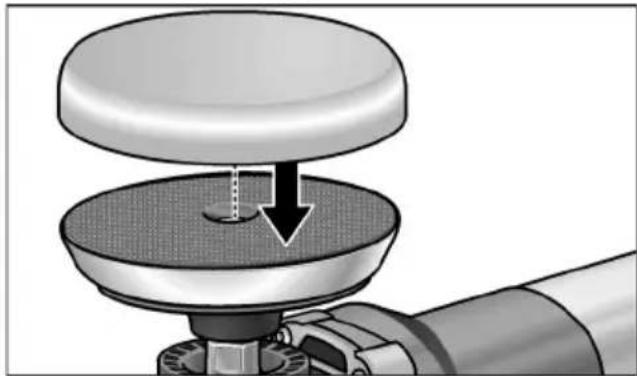

Irankio tvirtinimas arba keitimas
■ Ištraukite kištuką iš tinklo lizdo.
■ Poliravimo priemonę centruodami tvirtai prispauskite prie kibios lėkštelės. Naudokite tik nepažeistą poliravimo jrankį.
Išbandykite, kaip veikia įrankis ir patikrinkite antgalio centrinį įtempimą.
Patarimai dirbant
NURODYMAS
Išjungus prietaisą, jis trumpai veiks iš inercijos.
– Naudojant poliravimo pasta, kiekvienai pastos rūšiai naudokite atskirą poliravimo diską.
- Apdirbant lengvai pažeidžiamus paviršius (pvz., automobilių laka) dirbkite ne agresyviai, o su mažu apsisukimų skaičiumi ir nedidele prispaudimo jėga.
– Kempines galima išvalyti mechanizuotai.
Techninis aptarnavimas ir priežiūra
JSPÉJIMAS!
Prieš bet kokius poliruoklio techninio aptarnavimo darbus ištraukite iš elektros tinklo lizdo poliruoklio kištuką.
Valymas
JSPÉJIMAS!
Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse gali susikaupti laidžios dulkės. Tai turi neigiamos įtakos apsauginei izoliacijai! Įrankį junkite per apsauginį nuotėkio srovės jungiklį (suveikimo srovė ne didesnė, negu 30 mA).
Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
Angliniai šepetėliai
Poliruoklio angliniai šepetėliai yra savaime atsijungiantys.
Savaime atsijungiantiems šepetėliams pasiekus susidėvėjimo riba, poliruoklis automatiškai išsijungia.
NURODYMAS
Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.
Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas. Jei šepetėliai stipriai kibirkščiuoja, poliruoklj nedelsiant išjunkite. Kreipkitės į gamintojo įgaliotas serviso dirbtuves.
Pavara
NURODYMAS
Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.
Remontas
Remontuoti šlifuoklj atiduokite tik i gamintojo jgaliotas dirbtuves.
Atsarginės dalys, priedai ir reikmenys
Kitus priedus ir reikmenis rasite gamintojo kataloguose.
Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:
www.flex-tools.com
Nurodymai utilizuoti
ISPÉJIMAS!
Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.
Tiktai ES valstybęms
Neišmeskite elektros jrengimų i buitinius šiukšlynus!
Pagal ES Direktyvą 2012/19/EB dęl naudotų įrengimų, elektros įrengimų ir jų įtraukimo į valstybinius įstatymus naudotus įrengimus būtina suringti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai nekenksmingu budū.
NURODYMAS
Apie utilizavimo galimybes pasiteiraukite pardavèjo.
CE -Atitikimo deklaracija
Atsakingai pareiškiame, kad skirsnyje
„Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:
EN 60745 pagal direktyvų
2004/108/EG (iki 19.04.2016),
2014/30/EG (nuo 20.04.2016),
2006/42/EB, 2011/65/EB apibréžtis.
Už techninę dokumentaciją atsakingas:
