MANUAL DE UTILIZADOR PE 8-4 80 Flex
pt Instruções de serviço originais 46
Esta pulidora está destinada a
Símbolos utilizados ..... 46
Características técnicas ..... 46
Panorâmica da máquina ..... 47
Para sua segurança 48
Ruído e vibração ..... 50
Instruções de utilização ..... 51
Manutenção e tratamento ..... 53
Indicações sobre reciclagem .....53
Conformidade C€. 54
Símbolos utilizados
AVISO!
Caracteriza um perigo imediato e eminente. Anão observação da indicação, pode implicar morte ou ferimentos muito graves.
ATENÇÃO!
Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.
INDICAÇÃO
Caracteriza conselhos para utilização e informações importantes.
Símbolos no aparelho
Antes da colocação em funcionamento, leia as Instruções de Serviço!
Usar óculos de protecção!
Indicações sobre reciclagem para o aparelho antigo (ver a pág. 53)!
| Tipo do aparelho | Polidora PE 8-4 80 | |
| ∅ Máximo da ferramenta mm 80 | ||
| Diâmetro do veio M14 | ||
| Nr. de rotações em vazio rpm 1300–3900 | ||
| Rotações de medição rpm 4400 | ||
| Potência absorvida | W | 800 |
| Potência útil | W | 325 |
| Peso (sem cabo) | kg | 1,9 |
| Classe de protecção | II / ☐ | |

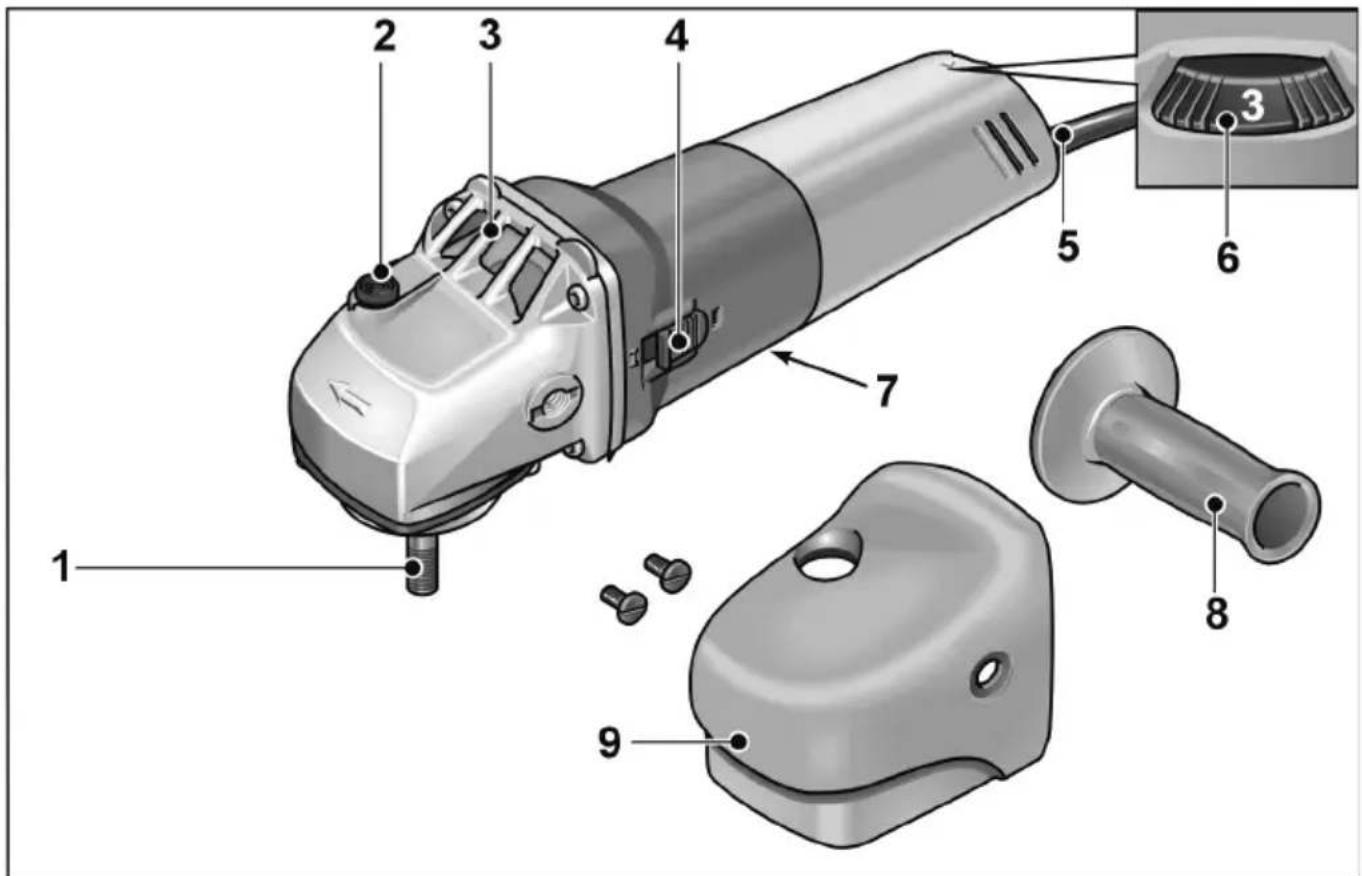

Panorâmica da máquina
1 Veio roscado
2 Bloqueio do veio
Para fixação do veio na mudança da ferramenta.
3 Cabeça de engrenagem
Com saída de ar e seta indicadora do sentido das rotações.
4 Interruptor basculante
Para ligar e desligar. Com posição de fecho para funcionamento contínuo.
5 Cabo de rede com 4,0 m e com ficha de ligação à rede.
6 Volante de ajuste para prévia selecção das rotações
7 Chapa de características
8 Punho
9 Cobertura do punho
Para sua segurança
AVISO!
Ler antes da utilização da polidora e proceder em conformidade.
- Estas Instruções de Serviço,
– Instruções gerais de segurança, parautilização com ferramentas eléctricas na documentação anexa (Textos-n.°315.915),
- As regras e as normas em vigor para prevenção contra acidentes no local de utilização e proceder em conformidade.
Esta polidora foi construída de acordo com odesenvolvimento da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens. A polidora só deve ser utilizada
-de acordo com as disposições legais,
-em perfeita situação de segurança técnica.
As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.
Utilização de acordo com as disposições legais
- para uma utilização na indústria e por profissionais,
- para trabalhos de polir de qualquer tipo com esponjas de polir, boinas de pele de cordeiro e de lã, pratos de feltro, discos de camurça para polir.
- para utilização com ferramentas de polir que estejam homologadas para uma rotação de, pelo menos, 3900 rpm.
Indicações de segurança para polir
AVISO!
Leia todas as indicações de segurança e instruções. A não observância das indicações de segurança e das instruções podem tercomo consequência um choque eléctrico, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para o futuro.
■ Esta ferramenta eléctrica deve ser utilizada como polidora. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho. Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.
■ Esta ferramenta eléctrica não é própria para lixar, lixar com lixa de papel, para trabalhos com escovas de arame e para trabalhos de rectificar. Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.
Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica. Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.
A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica.
Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.
Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.
Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.
■ Flanges ou outros acessórios têm que se adaptar exactamente ao veio de trabalho da sua ferramenta eléctrica. Ferramentas de utilização, que não se adaptem exactamente ao veio de trabalho da sua ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar a perda de controlo sobre o a p a r e l h o.
Nunca usar ferramenta danificadas. Antes de qualquer utilização, controlar se a ferramenta de utilização apresenta estilhaços e fissuras. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.
As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.
- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção.
É conveniente a utilização de máscara para o pó, protecção para os ouvidos, luvas de protecção ou um avental especial que mantém afastadas de si pequenas partículas de material. Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.
■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal.
Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.
■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente. O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.
■ Manter o cabo de rede afastado de ferramentas em rotação. Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.
■ Nunca pousar o aparelho antes da ferramenta estar completamente parada. A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.
- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada.
O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.
■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.
A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de meta pode provocar perigo de choque eléctrico.
- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis. Faíscas podem inflamar estes materiais.
- Não utilizar ferramentas que exijam agentes de refrigeração líquidos.
A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.
Não permitir a existência de peças soltas da boina de polir, principalmente fios de fixação. Arrumar ou encurtar os fios de fixação. Fios de fixação soltos ou rodando conjuntamente podem atingir os seus dedos ou enrolar-se na peça.
Contragolpe e instruções de segurança correspondentes
Contragolpe é uma reacção súbita em consequência de uma ferramenta adicional em rotação com efeito de prisão ou de bloqueio. Prisão ou bloqueio dá lugar a uma paragem abrupta da ferramenta de utilização em rotação. Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização. Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.
■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada. O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.
- Nunca colocar as mãos na proximidade de ferramentas em rotação. A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.
■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe. O contragolpe impele a ferramenta eléctrica em sentido contrário em relação ao movimento da polidora no ponto de bloqueio.
■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem.
A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.
- Não utilizar lâminas de serra de corrente ou de dentes. As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.
Outras indicações de segurança
A tensão da rede e a indicação de tensão nachapa de características têm que ser coincidentes.
O bloqueio do veio só deve ser premido com a ferramenta completamente parada.
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 60745. O nível de ruído A estimado do aparelho comporta normalmente:
– Nível de pressão acústica: 80 dB (A);
– Nível de potência acústica: 91 dB (A);
- Insegurança:
Valor global da vibração (ao polir superfícies pintadas):
- Valor de emissão: a_h = <2 , 5 m^2/s - Insegurança: K
ATENÇÃO!
Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.
INDICAÇÃO
O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.
Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente.
Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho. Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização.
Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.
ATENÇÃO!
Com um nível de pressão acústica superior a85 dB(A), deve ser usado um protector para os ouvidos.
Instruções de utilização
AVISO!
Antes de qualquer intervenção na polidora, desligar a ficha da tomada de corrente.
Antes da colocação em funcionamento
Desembalar a polidora e verificar, se o fornecimento está completo ou se existem danos.

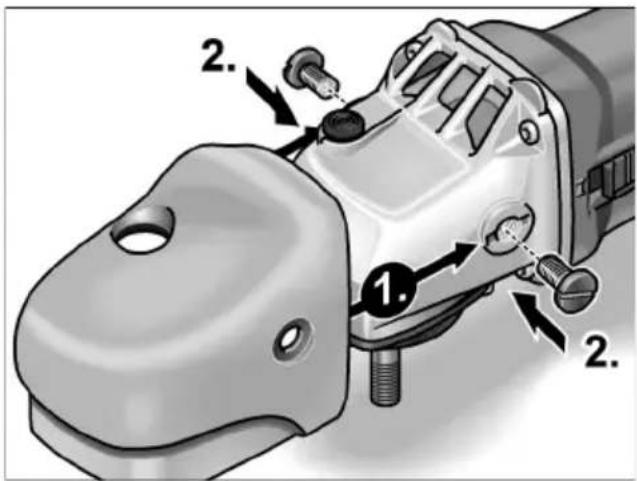

Montar a tampa do punho
■ Desaparafusar os parafusos ou o punho.
■ Empurrar a cobertura do punho (1.).
■ Apertar bem os parafusos (2.).
Ligar e desligar

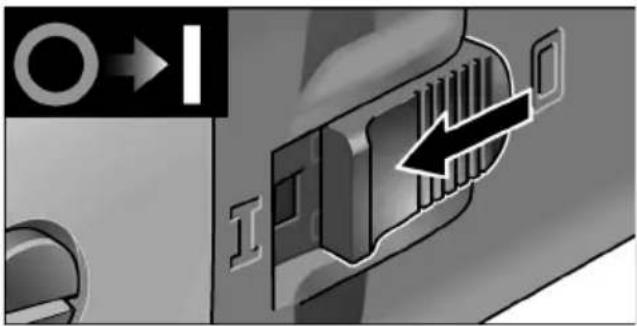

Efectuar uma curta prova de funcionamento sem engate
■ Deslocar o interruptor basculante para a frente e prendê-lo.
■ Para desligar, libertar o interruptor basculante.

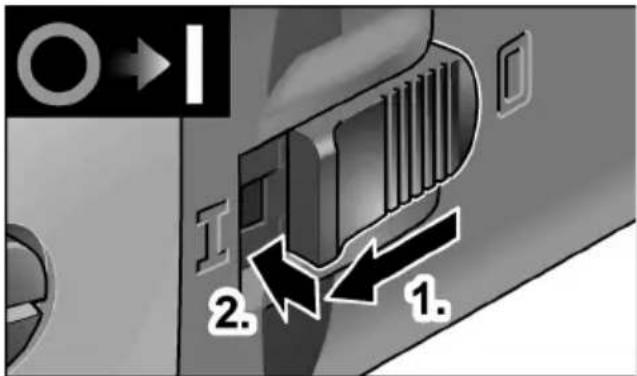

Funcionamento contínuo com engate:
ATENÇÃO!
Numa falha de corrente, o aparelho volta afuncionar, se tiver sido deixado ligado.


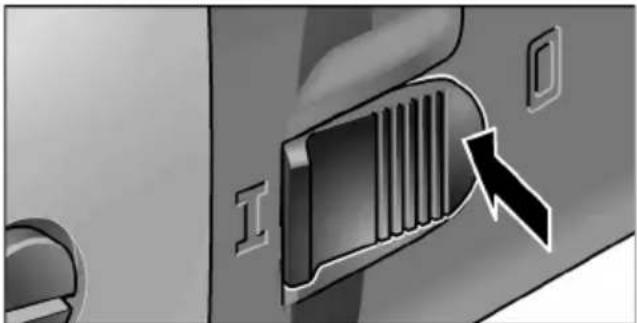

Para desligar, exercer pressão na parte de trás do interruptor.

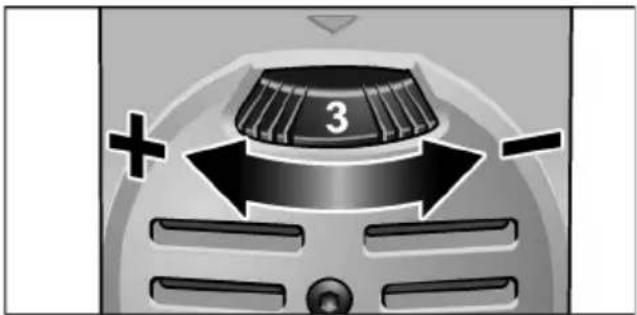

Pré-selecção de rotações
Para regular as rotações de serviço, colocar o volante de ajuste no valor desejado.
ATENÇÃO!
Perigo de ferimentos através da destruição da ferramenta. Utilizar a ferramenta adequada ao trabalho que se quer efectuar.
INDICAÇÃO
Em caso de sobrecarga ou sobreaquecimento em funcionamento contínuo, oaparelho reduz automaticamente a rotação até estar suficientemente frio.

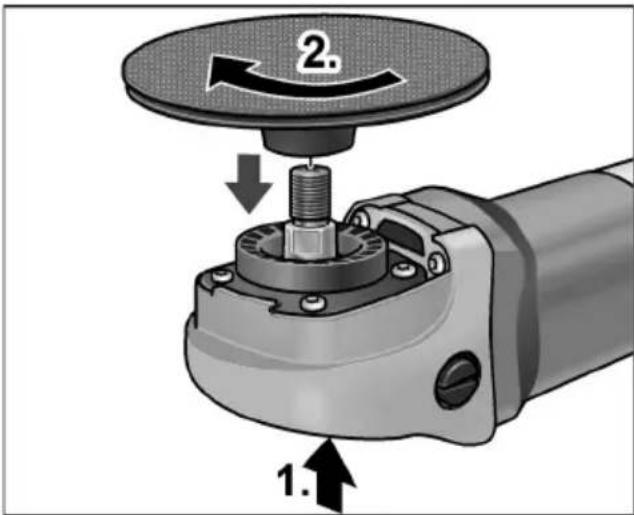

Fixar ou substituir a fixação da ferramenta
■ Desligar a ficha da tomada.
■ Premir e manter premido o bloqueio do veio.
Fixar ou substituir a ferramenta
■ Desligar a ficha da tomada.
■ Pressionar firmemente o meio de polir centrado com o prato auto-aderente. Utilizar somente ferramentas de polir sem danos.
■ Efectuar um teste de funcionamento, para testar a fixação centrada da ferramenta.
Indicações sobre trabalho
i INDICAÇÃO
Depois de desligada, a ferramenta ainda semovimenta durante alguns momentos.
- Na aplicação de pasta de polir, deve ser utilizada uma ferramenta para cada tipo de pasta.
- No caso de superfícies sensíveis (p. ex. a pintura de um automóvel) não trabalhar agressivamente, mas sim com rotações reduzidas e suave pressão de encosto.
- As esponjas podem ser lavadas em máquinas de lavar próprias.
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção na polidora, desligar a ficha da tomada de corrente.
Limpeza
AVISO!
Ao trabalhar-se com metais e em caso deutilização extrema, pode depositar-se pó condutivo no interior da estrutura. Danos no isolamento de protecção! Amáquina deve funcionar através dum interruptor de protecção contra corrente de falha (correntede activação máxima 30 mA). Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.
Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.
Escovas de carvão
A polidora está equipada com escovas de desligar.
Depois de atingido o limite de desgaste das escovas, a polidora desliga automaticamente.
i INDICAÇÃO
Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.
Através das entradas de ar traseiras, pode-se observar a ignição dos carvões, durante o funcionamento.
Caso a chama das escovas seja muito forte, desligar imediatamente a polidora.
Entregar a polidora num Posto Oficial de Assistência Técnica.
Engrenagem
i INDICAÇÃO
Não desapertar os parafusos da cabeça deengrenagem. Se esta indicação não forrespeitada, expiram as obrigações degarantia do fabricante.
Reparações
As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.
Peças de reparação e acessórios
Para acesso a mais acessórios, principalmente ferramentas e meios auxiliares de polimento, consulte o catálogo do fabricante. Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:
www.flex-tools.com
Indicações sobre reciclagem
AVISO!
Os aparelhos fora de serviço devem serinutilizados, retirando-lhes os cabos deligação à rede.
Apenas para países da UE Não deite ferramentas eléctricas no lixo doméstico!
De acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.
INDICAÇÃO
Informe-se junto do seu Agente Especializado sobre possibilidades de reciclagem deaparelhos usados!
Conformidade C€
Declaramos, sob nossa inteira responsabilidade, que o produto descrito em
«Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:
EN 60745 de acordo com as determinações das directivas 2004/108/EG (até 19.04.2016), 2014/30/EU (a partir de 20.04.2016), 2006/42/CE, 2011/65/CE.
Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
