PE 8-4 80 - Mlýnek Flex - Bezplatný návod k obsluze

Typ produktu	Leštička (bruska)
Model	PE 8-4 80
Značka	Flex
Max. průměr nástroje	80 mm
Průměr vřetene	M14
Otáčky naprázdno	1300 – 3900 ot/min
Referenční otáčky	4400 ot/min
Příkon	800 W
Výkon	325 W
Hmotnost (bez kabelu)	1,9 kg
Třída ochrany	II (dvojitá izolace)
Délka napájecího kabelu	4,0 m
Hladina akustického tlaku	80 dB(A)
Hladina akustického výkonu	91 dB(A)
Celková hodnota vibrací (broušení)	< 2,5 m/s²
Napájení	Síť, 230 V (dle typového štítku)
Hlavní funkce	Leštění, leštění houbou, rounem, plstí, měkkým kotoučem
Údržba a čištění	Pravidelné čištění ventilačních otvorů, výměna uhlíkových kartáčů za originální díly
Bezpečnost	Blokování vřetene, kolébkový spínač s aretací, ochrana proti přetížení
Náhradní díly a opravitelnost	Explodované pohledy a seznamy na www.flex-tools.com, opravy v autorizovaném servisu
Obecné informace	Profesionální použití v průmyslu a řemeslech

Často kladené otázky - PE 8-4 80 Flex

Jak nastavit rychlost leštičky Flex PE 8-4 80?

Otočte kolečkem předvolby rychlosti (označení 6) na požadované číslo. Rychlost se pohybuje od 1300 do 3900 ot/min. Použijte rychlost odpovídající práci a materiálu.

Jak vyměnit lešticí nástroj?

Nejprve odpojte přístroj. Stiskněte blokování vřetene (označení 2) a podržte. Nový nástroj našroubujte ve směru hodinových ručiček na vřeteno a utáhněte rukou. Pro uvolnění otáčejte proti směru hodinových ručiček.

Jaké příslušenství mohu s touto leštičkou použít?

Používejte lešticí nástroje schválené pro nejméně 3900 ot/min: lešticí houba, ovčí rouno, vlněné rouno, plstěný kotouč nebo měkký bavlněný kotouč. Nikdy nepoužívejte příslušenství nedoporučené výrobcem.

Jak aktivovat trvalý chod?

Posuňte kolébkový spínač dopředu a poté stiskněte jeho přední část pro zablokování v poloze zapnuto. Pro vypnutí stiskněte zadní část spínače. Pozor: po výpadku proudu se přístroj sám znovu spustí, pokud je v zapnuté poloze.

Jaké důležité bezpečnostní pokyny je třeba dodržovat?

Noste ochranné brýle a protihluková sluchátka, pokud hladina hluku přesahuje 85 dB(A). Držte přístroj za izolované rukojeti. Nepoužívejte jej v blízkosti hořlavých materiálů. Před jakoukoli výměnou nástroje nebo čištěním přístroj vždy odpojte.

Jak čistit leštičku?

Odpojte přístroj. Pravidelně čistěte ventilační otvory suchým stlačeným vzduchem. Pro vnitřek krytu a motor použijte také stlačený vzduch. Při práci na kovech používejte zásuvku chráněnou proudovým chráničem 30 mA.

Co dělat, když se leštička sama zastaví?

Může to být způsobeno přetížením nebo přehřátím. Přístroj automaticky snižuje rychlost, dokud nevychladne. Pokud jsou uhlíkové kartáče opotřebované, leštička se automaticky vypne; vyměňte je pouze za originální díly Flex.

Kde najít náhradní díly a explodované pohledy?

Explodované pohledy a seznamy náhradních dílů jsou k dispozici na webu www.flex-tools.com. Pro opravy kontaktujte autorizovaný servis výrobce.

Jaký je postup pro likvidaci přístroje?

Nevyhazujte přístroj do domovního odpadu. V souladu se směrnicí OEEZ 2012/19/ES jej odevzdejte do sběrného místa pro recyklaci. Odřízněte napájecí kabel, aby byl nepoužitelný.

Mohu tuto leštičku použít k broušení nebo řezání?

Ne. Tato leštička je určena pouze k leštění a leštění. Není vhodná k broušení, brusnému papíru, kartáčování kovů nebo řezání. Nesprávné použití může vést k vážným zraněním.

NÁVOD K OBSLUZE PE 8-4 80 Flex

cs Originální návod k obsluze 123

sk Originálny návod na obsluhu 131

Použité symboly .....123
Technické údaje .....123
Na první pohled .....124
Pro Vaši bezpečnost .....125
Hlucnost a vibrace 127
Návod k použití .....127
Údržba a ošetřování .....129
Pokyny pro likvidaci .....130
Prohlášení o shodě (€....130

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Pokyn pro likvidaci použitého spotřebiče (viz stránka 130)!

Technické údaje

Typ nářadí		Ruční leštička PE 8-4 80
Max. ∅ nástroje mm 80
Průměr vřetena M14
Otáčky naprázdno ot./min 1300–3900
Jmenovité otáčky ot./min 4400
Příkon	W	800
Výkon	W	325
Hmotnost (bez kabelu)	kg	1,9
Třída ochrany		II / ☐

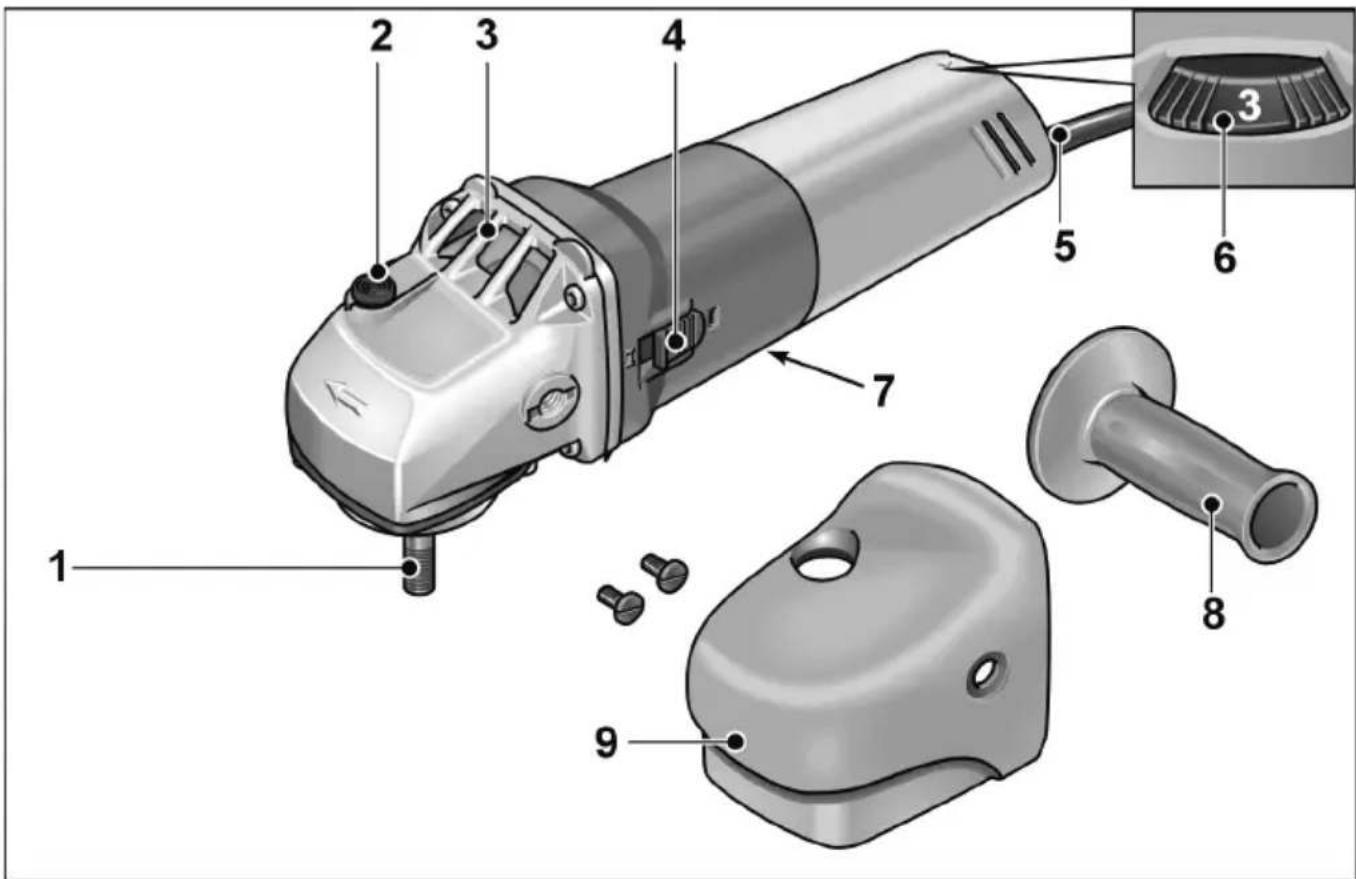

Na první pohled

K znehybnění vřetena při výměně nástroje.

3 H n a c í h l a

S výstupem vzduchu a šipkou směru otáčení.

4 Kolébkový vypínač

K zapnutí a vypnutí.

Se zaskakovací polohou pro trvalý provoz.

5 Sítový kabel 4,0 m se síťovou

ř žástrčkou e n a

6 Nastavovací kolečko pro předvolbu otáček

Z Typový štítek

8 R u k o j e t'

9 Kryt rukojeti

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím ruční leštičky si přečtěte:

• předložený návod k obsluze,
• "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přilo ženém se šitu (čís. publikace: 315.915),
• pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Tato ruční leštička je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel. Při jejím používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Používejte ruční leštičku pouze

• pro stanovené použití,
• v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Tato ruční leštička je určená

– pro živnostenské použití v průmyslu a řemeslné živnosti,
- k lešticím pracím všeho druhu s lešticími houbami, ovčími a vlněnými kožešinami, plstěnými kotouči, lešticími látkovými kotouči,
- k nasazení s lešticími nástroji, které jsou schválené pro otáčky minimálně 3900 1/min.

Bezpečnostní pokyny k leštění

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ Používejte toto elektrické nářadí jako leštičku. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím. Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k broušení, k broušení smirkovým papír k pracím s drátěnými kartáči a k rozbrušování. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
■ Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.
■ Vnější průměr a tloušťka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
■ Příruba nebo jiné příslušenství se musí přesně hodit na vřeteno Vašeho elektrického nářadí. Vložné nástroje, které se přesně nehodí na vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibruji a mohou vést ke ztrátě kontroly.
Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na oddrolení a trhliny. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami. Poškozené vložné nástroje většinou v této testovací době prasknou.

Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, které Vás chrání před malými částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.
■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Ved'te síťový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojit k proříznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem srotujícím vložným nástrojem může zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.

■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.
■ Nepřipustte žádné volné díly lešticího návleku, zejména úvazu. Uvažte nebo zkraťte úvazy. Volné, spolurotující úvazy mohou zachytit Vaše prsty nebo se zamotat kolem obrobku.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo blokování otáčejícího se vložného nástroje. Zaseknutí nebo blokování vede k náhlému zastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.
Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu ruèní leštiěky v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a z a s e k n Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpřičení. Způsobí to ztrátu kontroly nebo zpětný ráz.

Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Další bezpečnostní upozornění

Sítové napětí a napěťové údaje na typovém štíku musí být shodné.

Aretaci vřetena stiskněte pouze při zastaveném nástroji.

Hlucnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

Celková hodnota vibrací (při leštění lakovaných ploch):

- H o d n o t a e _h m<2,5 mi ^2 /s - N e j i s t o t a :

POZOR!

Uvedené namerené hodnoty platí pro nová náradí. Pri denním nasazení se hodnoty hlucnosti a vibrací mení.

UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.

Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.

Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit.

Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá.

Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Návod k použití

VAROVÁNÍ!

Před veškerými pracemi na ruční leštičce vytáhněte síťovou zástrčku.

Před uvedením do provozu

Vybalte ruční-leštičku, a zkontrolujte ji na kompletnost dodávky a transportní poškození.

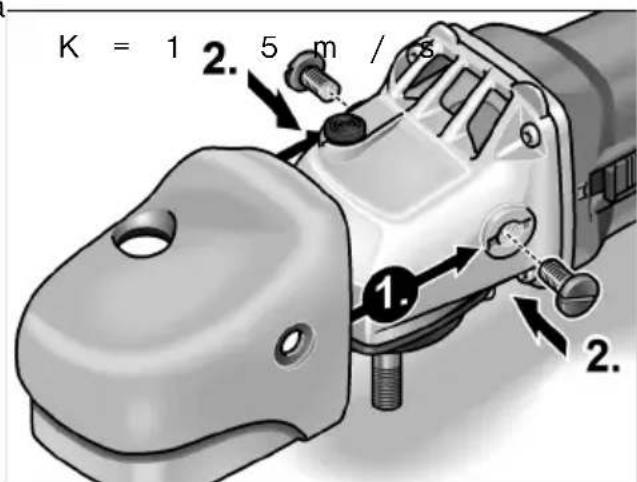

Namontování uchopovacího krytu

■ Povolte šrouby nebo rukojeť.
■ Nasuňte uchopovací kryt (1.).
■ Šrouby pevně utáhněte (2.).

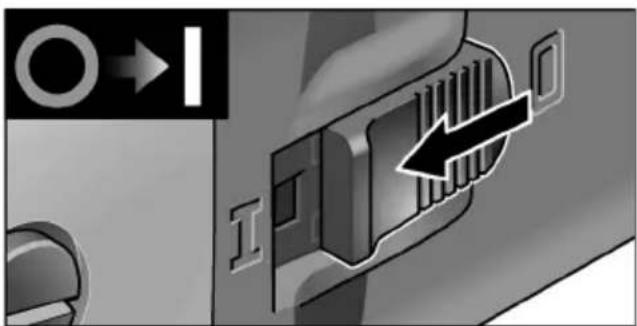

Zapnutí a vypnutí Krátkodobý provoz bez zaskočení:

■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.
■ K vypnutí kolébkový vypínač uvolněte.

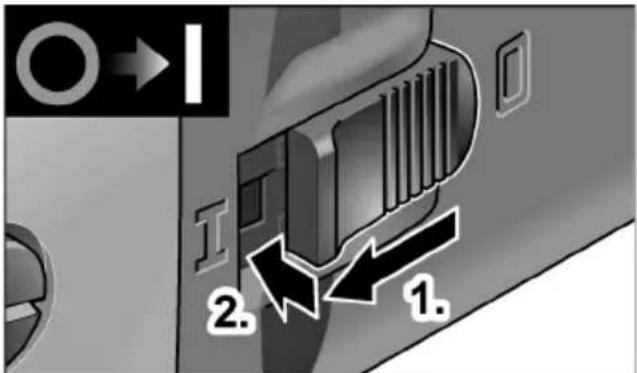

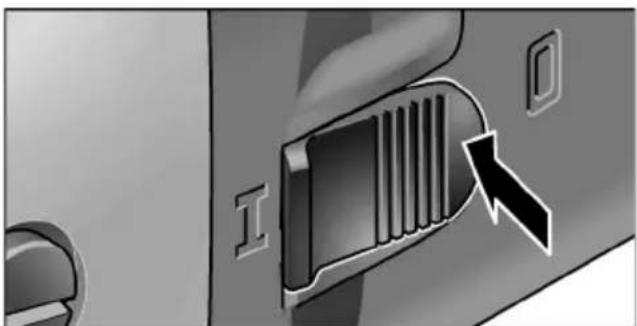

Trvalý provoz se zaskočením:

POZOR!

Po výpadku elektrického proudu se zapnuté nářadí znovu rozběhne.

■ Posuňte kolébkový vypínač směrem dopředu a stisknutím na přední konec jej zaskočením zajistěte.

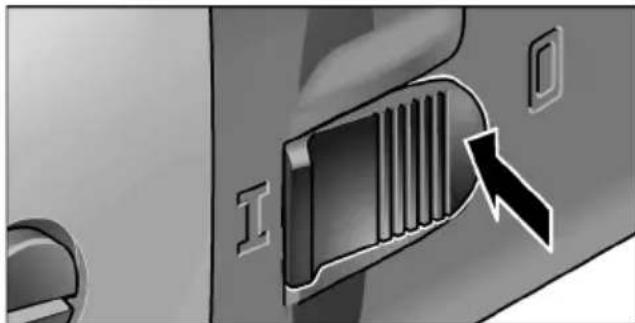

■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

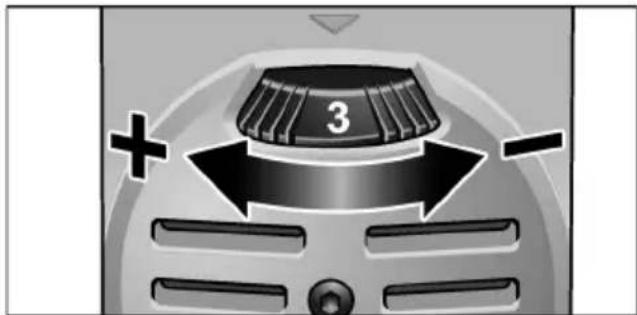

Převolba otáček

K nastavení pracovních otáček nastavte nastavovací kolečko na požadovanou hodnotu.

POZOR!

Nebezpečí poranění prostřednictvím zničení nástroje. Použijte nástroj odpovídající pracovnímu úkolu.

UPOZORNĚNÍ

Při přetížení nebo přehřátí v trvalém provozu snižuje nářadí automaticky otáčky, až je dostatečně vychlazeno.

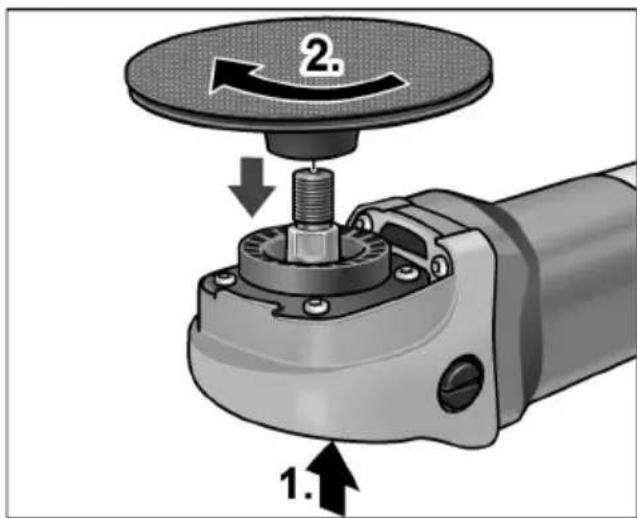

Upevnění nebo výměna uchycení nástroje

■ Vytáhněte sítovou zástrčku.
■ Stiskněte aretaci vřetena a držte ji stisknutou.

Našroubujte ve směru pohybu hodinových ručiček uchycení nástroje na vřeteno a pevně jej rukou utáhněte. Na povolení otáčejte proti směru pohybu hodinových ručiček.

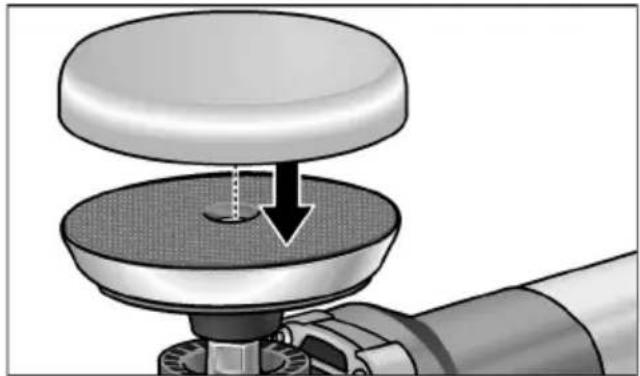

Uchycení nebo výměna nástroje

■ Vytáhněte sítovou zástrčku.

■ Přitlačte vystředěný lešticí nástroj pevně na talíř se suchým zipem. Používejte pouze lešticí nástroje bez poškození.
■ Proved'te zkušební chod, abyste zkontrolovali vystředěné upnutí nástroje.

Pracovní pokyny

i UPOZORNĚNÍ

Po vypnutí nástroj ještě krátkou dobu dobíhá.

• Při použití lešticí pasty používejte pro každou pastu vlastní nářadí.
• U choulostivých povrchů (např. autolaky) nepracujte agresivně, nýbrž s nízkými otáčkami a malým přítlakem.

- Houbylzestrojo

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na ruční leštičce vytáhněte síťovou zástrčku.

Čistění

VAROVÁNÍ!

Při opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa brusky usazovat vodivý prach. Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA).

Nářadí a větrací stěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.

Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Ruční leštička je vybavená vypínacími uhlíky.

Po dosažení meze opotrebení vypinacích uhliků se ruční leštička automaticky vypne.

i UPOZORNĚNÍ

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.

Při silném opalování uhlíků ruční leštičku okamžitě vypněte. Předejte ruční leštičku do některé servisní dílny, autorizované výrobcem.

Převodovka

i UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

Náhradní díly a příslušenství

Další příslušenství, zejména nástroje a pomocné leštící prostředky, si převezměte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.

Jen pro státy EU

Elektrické nářadí nevyhazujte do komunálního odpadu!

Podle evropské směrnice 2012/19/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

UPOZORNĚNÍ

O možnostech likvidace vysloužilého nářadí se informujte u specializovaného prodejce!

Prohlášení o shodě (€

EN 60745 podle ustanovení směrnic

2004/108/ES (do 19.04.2016),

Zodpovědný za technické podklady:

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Typ náradia		Ručná leštička PE 8-4 80
Max. ∅ nástroja mm 80
Priemer vretena M14
Otáčky chodu naprázdno ot./min 1300-3900
Menovité otáčky ot./min 4400
Príkon W 800
Výkon	W 325
Hmotnosť (bez kábla)	kg	1,9
Trieda ochrany		II / ☐

Na prvý pohl'ad

4 Kolieskový vypínač

5 Sieťový kábel 4,0 m so sietovou v zástrčkou t e n a 6 Nastavovacie koliesko na predvol’bu otáčok 7 Typový štítok 8 R u k o v ä t' 9 Kryt rukoväti

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím ručnej leštičky si prečítajte:

Táto ručná leštička je určená

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

Celková hodnota vibrácií (pri leštení lakovaných plôch):

$$ \begin{array}{l} - H o d n o t a e _ {h} m < 2, 5 m i ^ {2} / \mathbb {S}: a \ - \text { N e i s t o t a }: \ \end{array} $$

POZOR!

Vybal'te ručnú leštičku, skontrolujte kompletnosť dodávky a transportné poškodenia.

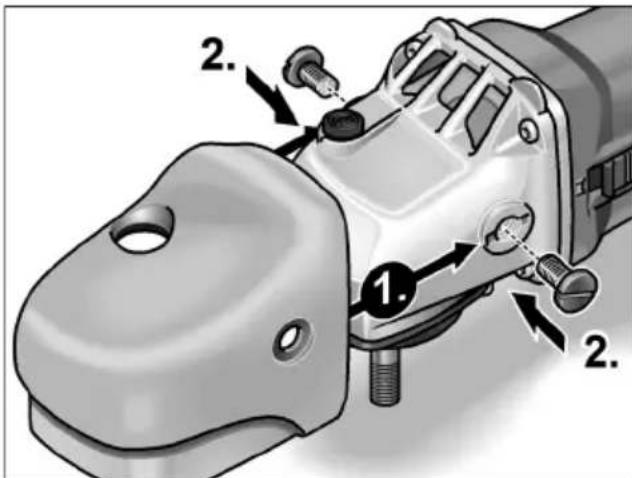

Namontovanie uchopovacieho krytu

■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvoľnite.

■ Posuňte kolieskový vypínač smerom dopredu a stlačením na predný koniec ho zaskočením zaistite.

■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.

Predvol'ba otáčok

Naskrutkujte v smere pohybu hodinových ručičiek uchytenie nástroja na vreteno a pevne ho rukou utiahnite.
Na povolenie otáčajte proti smeru pohybu hodinových ručičiek.

Údržba a ošetrovanie

VAROVANIE!

Ručná leštička je vybavená vypínacími uhlíkmi. Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa ručná leštička automaticky vypne.

UPOZORNENIE

Pokyny pre likvidáciu

VAROVANIE!
