GEBRUIKSAANWIJZING MYA ECO EDILKAMIN

BENUTZERHINWEIS Gemäß Art. 13 der Verordnung Nr. 151 vom 25. Juli 2005 “Durchführung der Richtlinien 2002/95EG und 2002/108 EG, bezüglich der Eindämmung des Gebrauchs von gefährlichen Stoffen in Elektro- und Elektronik-Geräten, sowie bezüglich der Abfallentsorgung”. Das Symbol der durchkreuzten Mülltonne auf dem Gerät oder auf der Verpackung zeigt an, dass das Erzeugnis nach dessen Nutzungsdauer getrennt von anderem Abfall zu entsorgen ist. Der Benutzer hat daher das Gerät bei dessen Lebensende an die zuständigen Sammelstellen der getrennten Müllabfuhr des Elektro- und Elektronik-Abfalls oder dem Händler zum Zeitpunkt des Erwerbs eines neuen Geräts gleicher Art im Verhältnis von eins zu eins zu übergeben.- 102 -- 102 - NEDERLANDS Geachte Meneer/Mevrouw, We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop. We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan opti- maal en veilig te kunnen benutten. Voor overige informatie of hulp kunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS. OPMERKING -Verzeker u ervan, nadat u de kachel uitgepakt heeft, dat hij integer en compleet isinhoud (afstandsbediening, “koude” handgreep voor het openen van het deurtje, garantiebewijs, handschoen, CD/technisch blad, spatel, vochtopnemend zout, inbussleutel). Wend u in het geval van storingen onmiddellijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garan- tiebewijs en het aankoopbewijs mee. - Inbedrijfstelling/keuring Deze handeling moet absoluut uitgevoerd worden door de dealer op straffe van de verlies van het recht op garantie. De inbe- drijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de kachel geïnstalleerd is van de inbouwkachel uitgevoerd moeten worden en die de correcte functionering van het systeem en de overeenstemming ervan met de wetgeving vaststellen. - de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product. - het controlenummer voor de identi¿ catie van de kachel treft u: - aan de bovenkant van de verpakking - in het garantiebewijs in de vuurhaard - op het plaatje aan de achterkant van het apparaat; Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud; - de weergegeven details zijn gra¿ sch en geometrisch indicatief. EDILKAMIN S.p.A. Met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan – SOFI- Nummer BTWnummer 00192220192 Verklaart voor eigen verantwoordelijk verantwoordeljkheid: De pelletkachel, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmo- niseerde Europese norm EN 14785:2006 KACHEL MET PELLET met het commerciële merk EDILKAMIN, genaamd MYA ECO SERIE NUMMER: Ref. Gegevensplaatje Prestatieverklaring (DoP - EK 091): Ref. Gegevensplaat Verklaart tevens dat: De kachel met houten pellets MYA ECO de vereisten van de Europese richtlijnen respecteert. 2006/95/EG - Laagspanningsrichtlijn 2004/108/EG – Richtlijn Elektromagnetische Compatibiliteit EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.- 103 -- 103 - NEDERLANDS FUNCTIONERINGSPRINCIPE De kachel produceert warme lucht door middel van de verbranding van houten pellets, op elektronische wijze aangestuurd. Hieronder wordt de functionering beschreven (De letters verwijzen allen naar de afbeelding 1). De brandstof (hou- tpellets) wordt vanuit de opslagtank (A) door de vulschroef (B), aangedreven door de reductiemotor (C), naar de verbran- dingshaard (D) vervoerd. De houtpellets worden aangestoken met behulp van warme lucht die door een elektrische weerstand (E) geproduceerd wordt. Deze warme lucht wordt door een rookverwijderaar (F), de vuurhaard ingezogen De rook geproduceerd door de verbranding wordt uit de haard gezogen bij middel van de ventilator (F), en uitgestoten uit het aansluitstuk (G), geplaatst in de onderkant achteraan de kachel of op de top met optioneel (zie pag. 109). De vuurhaard is bekleed met gietijzer en wordt aan de voorkant afgesloten door een deurtje van keramisch glas (gebruik voor het open het speciale “koude” handvat). De hoeveelheid brandstof en de verwijdering van gassen/de to- evoer van verbrandingslucht worden allen aangestuurd door de elektronische kaart voorzien van software met het Leonardo

systeem waarmee een optimale verbranding, een hoog rende- ment en een geringe uitstoot gegarandeerd worden De verschillende functioneringsfases kunnen met behulp van de afstandsbediening beheerd worden. De kachel is voorzien van een seriële aansluiting voor de verbinding met een optioneel kabeltje (code 621240) bijv. tele- foonschakelaar, omgevingsthermostaat.

Afb. 1 VEILIGHEIDSINFORMATIE De kachel is ontworpen voor het verwarmen van de installatie- ruimte door middel van de automatische verbranding van pel- lets in de vuurhaard aan de hand van uitstraling en de beweging van de lucht die aan de voorkant naar buiten stroomt.

• Het apparaat is niet bestemd om te worden gebruikt door personen, kinderen inbegrepen, met beperkte lichamelijke, zintuiglijke of mentale capaciteiten. Kinderen moeten onder toezicht worden gehouden om ervoor te zorgen dat ze niet met het apparaat spelen.

• De enige risico’s voortkomend uit het gebruik van de kachel kunnen verbonden zijn aan een niet correcte installatie, aan een rechtstreeks contact met elektrische onderdelen die onder spanning (intern) staan, aan een contact met vuur en warme onderdelen (glas, buizen, uitlaat warme lucht), aan het inbren- gen van vreemde stoffen, aan brandstoffen die niet aan te raden zijn, aan een niet correct onderhoud.

• Als brandmiddel enkel houtpellets gebruiken met diameter 6 mm van uitstekende kwaliteit en gecerti¿ ceerd

• De kachels zijn voorzien van beschermingsinstallaties die de uitdoving van de kachel garanderen in het geval dat bepaal- de componenten slecht functioneren. Laat dit gebeuren zonder dat u ingrijpt.

• Voor een normale functionering moet de kachel geïnstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

• Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

• Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de kachel met de schoorsteen verbindt).

• Deze onderdelen van de vuurhaard en de tank kunnen uitslui- tend bij KOUDE kachel worden uitgezogen.

• Het glas kan KOUD gereinigd worden met een speciaal product (bijv. GlassKamin Edilkamin) en een doek.

• Voormijd de reiniging als de haard warm is.

• Controleer of de kachel door de erkende Edilkamin dealer volgens de aanwijzingen van dit blad geplaatst en ontstoken wordt. Deze voorwaarden zijn tevens zeer belangrijk voor de geldigheid van de garantie.

• Tijdens de functionering van de kachel bereiken de afvoerlei- dingen en de deur zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

• Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de kachel.

• Maak NOOIT gebruik van vloeibare brandstoffen om de kachel aan te steken of het houtskool aan te wakkeren.

• Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de kachel nooit af.

• Maak de kachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

• Voorkom het aanbrengen van verkleinstukken in de rookafvo- erleidingen.

• De kachel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.

• Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

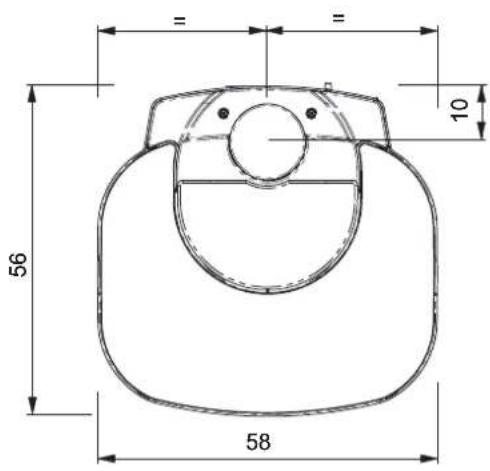

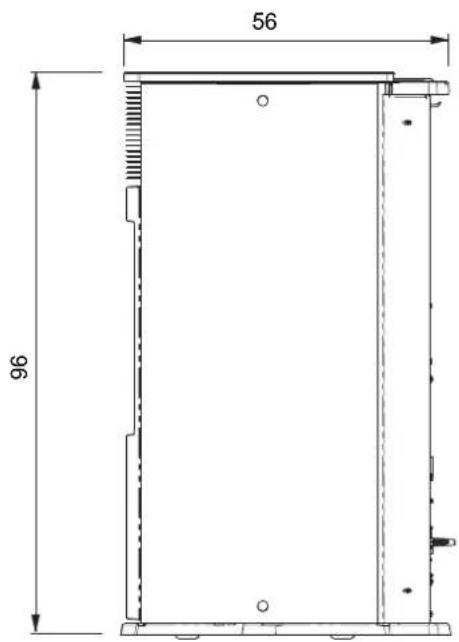

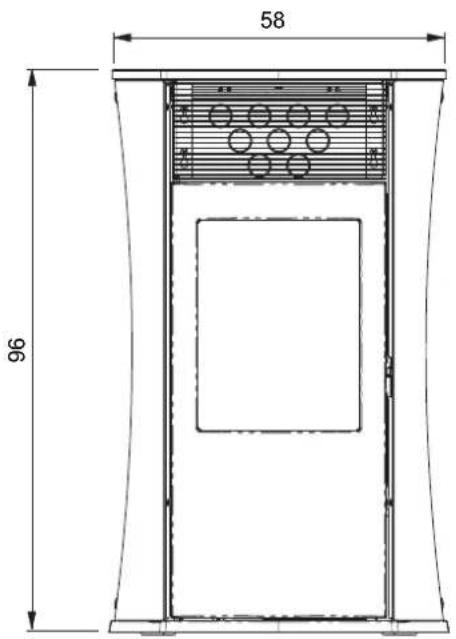

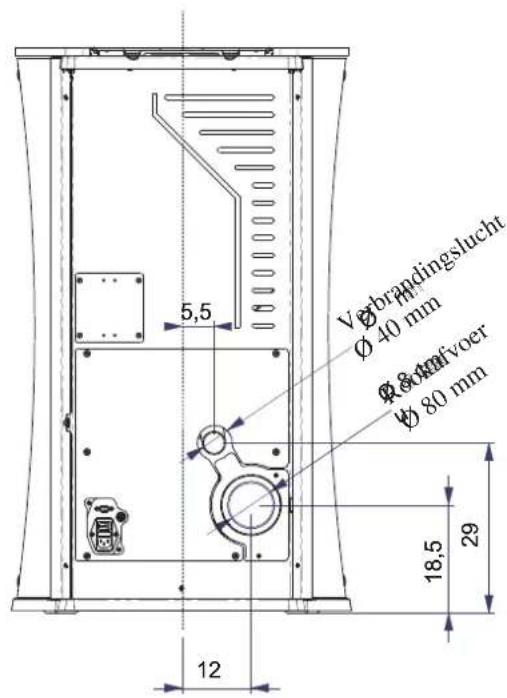

Rookafvoer Ø 80 mm Verbrandingslucht Ø 40 mm FRONT TUREG KANT PLAN DE KACHEL WORDT GEPRODUCEERD IN VIER ESTHETISCHE VERSIES: - zijkanten in wit glas, top in gietijzer en wit glas - zijkanten in zwart glas, top in gietijzer en zwart glas - zijelementen in grijs glas, bovenstuk in gietijzer en grijs glas - zijkanten in grijs staal, top in gietijzer en grijs glas- 105 -- 105 - NEDERLANDS EIGENSCHAPPEN

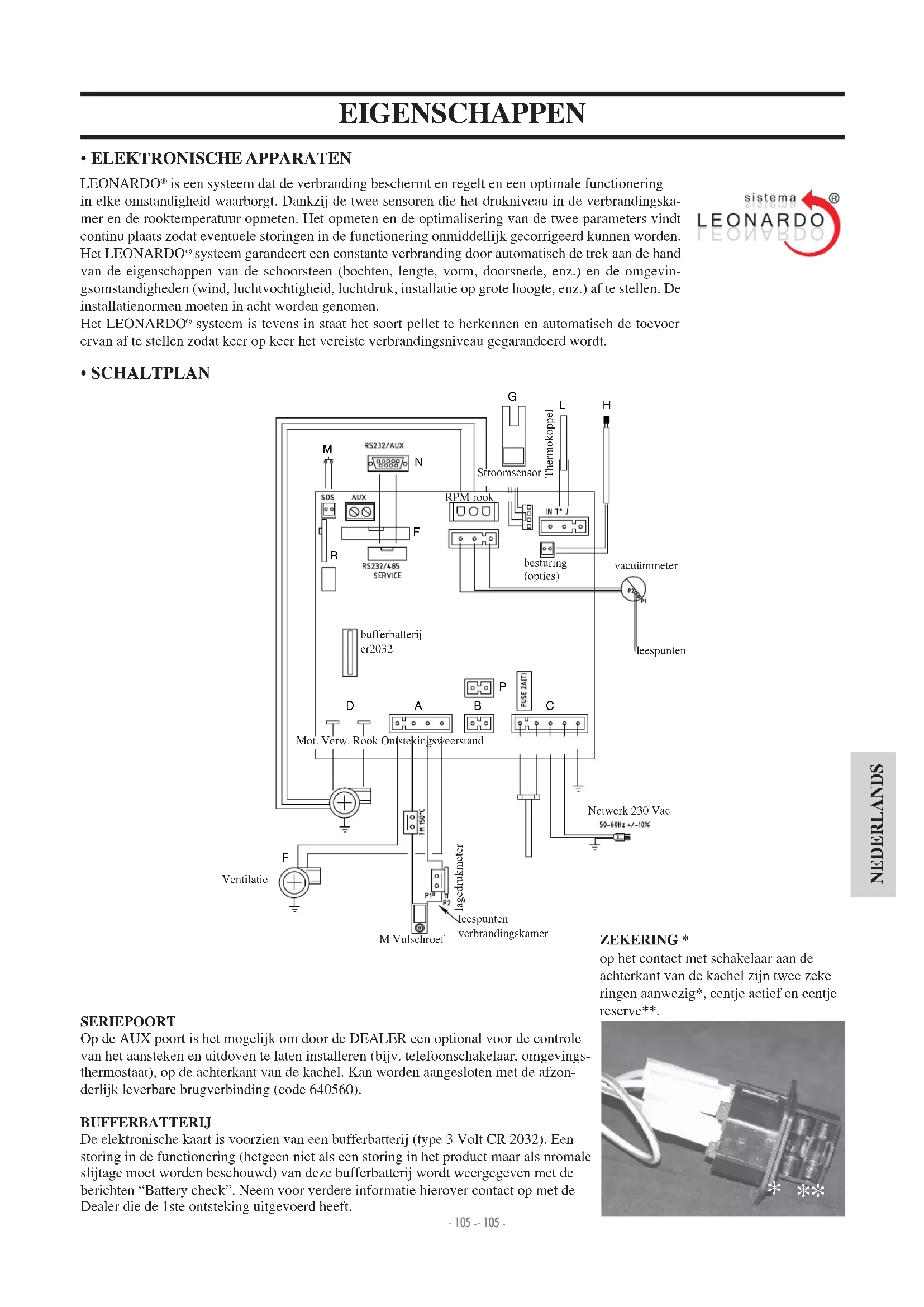

• ELEKTRONISCHE APPARATEN SERIEPOORT Op de AUX poort is het mogelijk om door de DEALER een optional voor de controle van het aansteken en uitdoven te laten installeren (bijv. telefoonschakelaar, omgevings- thermostaat), op de achterkant van de kachel. Kan worden aangesloten met de afzon- derlijk leverbare brugverbinding (code 640560). BUFFERBATTERIJ De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032). Een storing in de functionering (hetgeen niet als een storing in het product maar als nromale slijtage moet worden beschouwd) van deze bufferbatterij wordt weergegeven met de berichten “Battery check”. Neem voor verdere informatie hierover contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft. ZEKERING * op het contact met schakelaar aan de achterkant van de kachel zijn twee zeke- ringen aanwezig*, eentje actief en eentje reserve**. LEONARDO

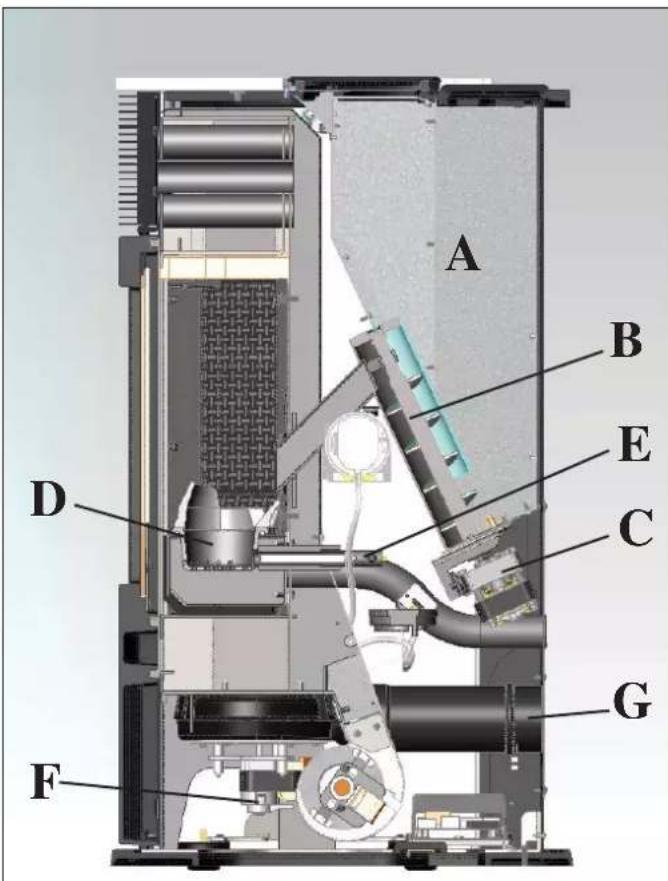

is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt. Dankzij de twee sensoren die het drukniveau in de verbrandingska- mer en de rooktemperatuur opmeten. Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden. Het LEONARDO

systeem garandeert een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevin- gsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen. De installatienormen moeten in acht worden genomen. Het LEONARDO

systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt. DAB

• Het verwarmingsvolume is berekend een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur. ELEKTRISCHE EIGENSCHAPPEN Voeding 230Vac +/- 10% 50 Hz Schakelaar on/off ja Gemiddeld geabsorbeerd vermogen 100 W Geabsorbeerd vermogen tijdens ontsteking 400 W Frequentie afstandsbediening radiogolven 2,4 GHz Beveiliging op hoofdvoeding * (zie pag. 105) Zekering 2AT, 250 Vac 5x20 Beveiliging op elektronische kaart * Zekering 2AT, 250 Vac 5x20 NB:

1) houd er rekening mee dat externe apparatuur de functionering van de elektronische kaart kan storen.

2) OPGELET: Laat het aansluiten van onderdelen onder spanning, onderhoud en/of nazicht uitsluitend door gespecialiseerde. De hierboven vermelde gegevens zijn indicatief. EDILKAMIN s.p.a. behoudt zich het recht voor zonder mededeling en naar onherroepelijk oordeel de producten te kun- nen wijzigen. BESCHERMINGSINSTALLATIES

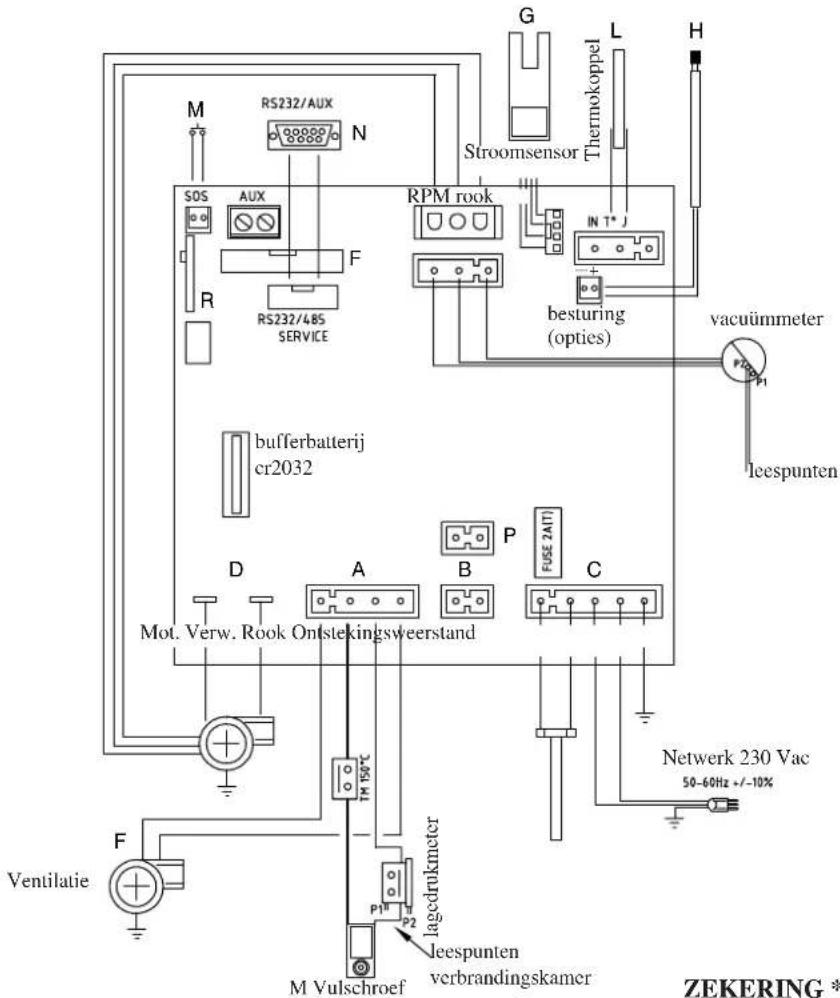

• THERMOKOPPEL: Bevindt zich op de rookafvoer en meet de temperatuur van de rook op. Controleert met behulp van ingestelde parameters de ont- steking, de functionering en de uitdoving van de haard.

• VACUÜMMETER: Meet de drukwaarde (ten opzichte van de installatieruimte) in de verbrandingskamer op.

• LUCHTSTROOMSENSOR: Geplaatst op het aspiratiekanaal, grijpt in als de stroom van de verbrandingslucht niet correct is waardoor dus depressieproblemen in het rookcircuit veroorzaakt worden. Hierdoor zal de kachel worden uitgeschakeld.

• VEILIGHEIDSTHERMOSTAAT: Grijpt in als de temperatuur in de kachel te hoog is. Blokkeert het laden van pellets waardoor de kachel uitgaat.

• DRUKREGELAAR VEILIGHEID: grijpt in als de onderdruk in de verbrandingskamer onvoldoende is voor een correcte werking. THERMOTECHNISCHE KENMERKEN volgens EN 14785 Nominaal vermogen Beperkt vermogen Thermisch vermogen 6,5 2,4 kW Rendement / Doeltreffendheid 90,1 94,8 % UItstoot CO 13% O2 0,014 0,041 % Maximumtemperatuur rookgassen 133 71 °C Minimum trek 12 - 5 10 - 3 Pa Massadebiet van de rookgassen 5,9 2,6 g/s Verbruik brandstof 1,5 0,5 kg/h Capaciteit reservoir 18 kg Autonomie 10 30 uur Voor ruimtes van / tot* 170 m

Diameter afvoerpijp rook (mannelijk) 80 mm Diameter luchtinlaatpijp (mannelijk) 40 mm Gewicht met verpakking (glas/staal) 170,5 / 166,5 kg- 107 -- 107 - NEDERLANDS Tijdens de installatie en het gebruik van het apparaat moeten de plaatselijke en nationale wetten en de Europese normen in acht worden genomen. In Italië refereert men aan de norm UNI 10683 alsmede aan de regionale indicaties of de indicaties van de plaatselijke ASL. Het is echter essentieel te verwijzen naar de wetten die gelden in elk land. Vraag de beheerder om toestemming alvorens u het apparaat in een meergezinshuis installeert.

CONTROLE COMPATIBILITEIT MET ANDERE

INSTALLATIES De thermokachel mag NIET worden geïnstalleerd in dezelfde kamer waar zich gasverwarmingstoestellen bevinden van het type B (vb. gasketels, kachels en apparaten met wasemkap) want de thermokachel zou een depressie kunnen creëren in de kamer en de werking ervan in het gevaar brengen of beïnvlo- eden.

CONTROLE ELEKTRISCHE AANSLUITING

(breng de stekkerdoos op een bereikbare plek aan) De kachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariaties van meer dan 10% kunnen de kachel nega- tief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektri- sche installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in de functionering als gevolg van een slecht functionerend aardecircuit. PLAATSING Voor een correcte functionering moet de kachel waterpas wor- den geplaatst. Controleer het draagvermogen van de vloer.

VEILIGE AFSTANDEN VOOR BRANDWERING

De kachel moet in overeenstemming met de volgende veili- gheidsvoorwaarden worden geïnstalleerd: - minimale afstand aan de zijkanten en achteraan: 20 cm uit de buurt van brandbare materialen. - vooraan de kachel mogen geen brandbare materialen gesta- peld worden op minder dan 80 cm. Als het niet mogelijk is de hierboven aangegeven afstanden toe te passen, is het noodzakelijk technische en bouwkundige voorzorgsmaatregelen te treffen om brandgevaar te voorkomen. In het geval van de aansluiting op een houten wand of een wand van andere ontvlambare materialen, is het noodzakelijk de rookafvoerleiding te isoleren. LUCHTINLAAT De ruimte waarin de kachel staat moet absoluut een luchtinlaat hebben met een opening van minstens 80 cm², om erzeker van te zijn dat er voldoende de verbrandingslucht is. De kachel kan ook lucht aanvoeren door een rechtstreekse verbinding naar bu- iten via een verlengstuk op de stalen buismet een diameter van 4 cm.In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbije- en minimale vrije doorgang van 12cm² is gewaarborgd. De buis moet korter zijn dan 1 meter en mag geen bochtenhebben. De buis moet eindigen met een segment van 90° naar beneden gericht met een windbescherming In ieder geval helemaal luch- tinlaat kanaal moeten worden moet een vrije doorsnede van minstens 12 cm

gewaarborgd worden. Bescherm het uiteinde van de luchtinvoer met een insectenrooster dat de nuttige do- orsnede van 12 cm

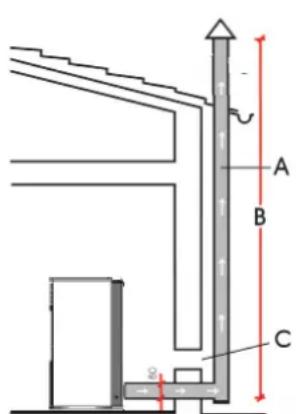

niet beperkt. INSTALLATIE ROOKAFVOER Het afvoersysteem mag uitsluitend door de kachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt). Het afvoeren van de rook vindt plaats door een opening aan de achterkant met een doorsnede van 8 cm. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecerti¿ ce- erd. De leiding moet hermetisch afgesloten zijn. Voor de afdichting van de leidingen en een eventuele isolatie hiervan is het noodzakelijk materialen te gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen). Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van 3 bochten met een max. wijdte van 90° is toegestaan. Het is noodzakelijk (als de afvoer niet naar een schoorsteen loopt) een verticaal stuk van minstens 1,5 m en een win- dscherm te installeren (referentie UNI 10683). Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsole- erd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm). De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. De scho- orstenen en rookkanalen waar apparaten voor de verbranding van vaste brandstoffen op aangesloten zijn, moeten eenmaal per jaar geveegd worden (controleer of in uw land dit per wet geregeld is). Een onregelmatige controle en reiniging zorgen ervoor dat het gevaar voor schoorsteenbrand toeneemt. Voer in dit geval de volgende handelingen uit: voorkom het blussen met water; leeg de pelletstank; Neem na een brand contact op met gespecialiseerd personeel voordat u het apparaat weer aansteekt. De thermokachel werd ontworpen om te werken bij elke weersomstandigheid. In geval van bijzondere omstandigheden, zoals sterke wind, kan het veiligheidssysteem tussenkomen wat de thermokachel uitdooft. Laat in dergelijke gevallen het apparaat nooit met gedeactiveerde beveiligingen functioneren. Neem contact op met uw Dealer als het probleem aanhoudt. A: geïsoleerde stalen schoorsteenB: minimum hoogte 1,5 m en in ieder geval boven de dakgoot.C-E: luchttoevoer naar omgeving (minimum doorsnede 80 cm²)D: stalen rookkanaal in een bestaande gemetselde schoorsteen. SCHOORSTEENPOT De fundamentele eigenschappen zijn: - interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen - doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen - bovenop het dak in de wind geplaatst buiten het bereik van reÀ uxzo- nes, boven de nokbalk en buiten het bereik van reÀ ux gebieden. TYPISCHE GEVALLEN Afb. 1 Afb. 2- 108 -- 108 - NEDERLANDS INSTALLATIE

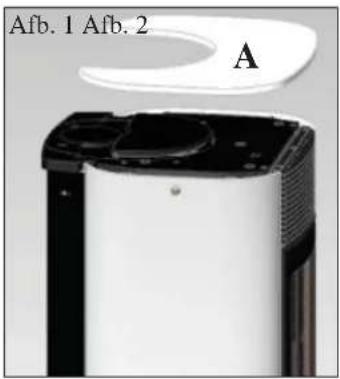

1) VERSIES MET ZIJKANTEN EN TOP IN

GLAS De kachel wordt geleverd met de zijkanten en de top gemonte- erd, met inbegrip van beschermingen voor het transport. Om de beschermingen te verwijderen dient men als volgt te werk te gaan: - Verwijder het glazen bovenstuk (A - afb. 1) door het bevesti- gingsbandje (B - afb. 1) door te snijden en de vier vulstukken en de beugel in het midden te verwijderen (C/D - afb. 2). - Het deurtje openen en het verzinkt paneel verwijderen (D - afb. 3). - De vleugelmoeren losdraaien, geplaatst onderaan en bove- naan de binnenzijden in glas (E/F -afb. 4/5). - Het deurtje sluiten en de achterste pro¿ elen in staalplaat ver- wijderen (G - afb. 6). - De glazen zijkanten demonteren (H - afb. 7) door het ver- wijderen van de beschermingen - De rubberen dopjes verwijderen vastgemaakt onder de ¿ xatie- haken (bovenste en onderste) van de glazen zijkanten (I - afb.

- Alles opnieuw monteren door de bovengenoemde handelin- gen te doorlopen in tegengestelde volgorde. - Alvorens het glazen bovenstuk terug te plaatsen moeten de 5 rubbertjes en 10 ringen (alle bijgeleverd) in de hiervoor bestemde openingen in het gietijzeren bovenstuk worden ge- plaatst (L/M -afb. 9/10).

2) VERSIE MET STALEN ZIJKANTEN EN

GLAZEN TOP De kachel wordt geleverd met de zijkanten en de top gemon- teerd, met inbegrip van beschermingen van de glazen top voor het transport. Om de beschermingen van de top te verwijderen te werk gaan zoals hierboven. Afb. 3 Afb. 5

Afb. 6 Afb. 1 Afb. 2

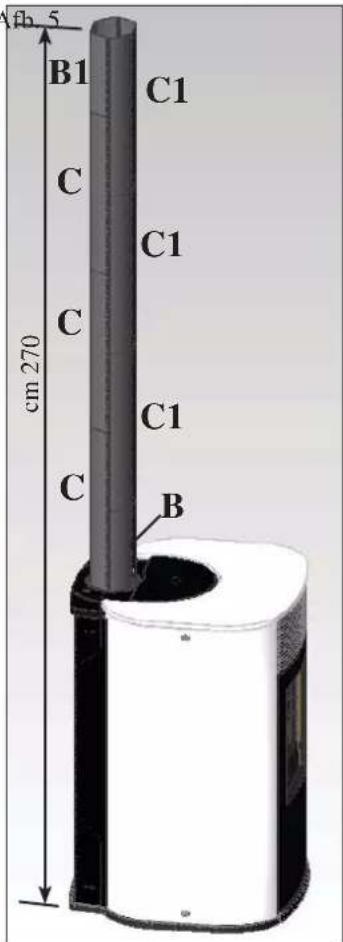

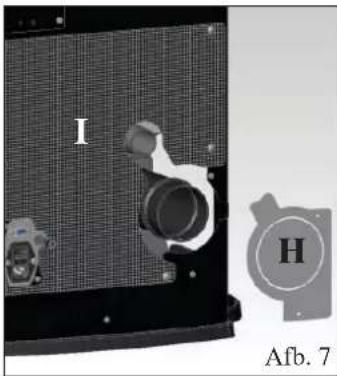

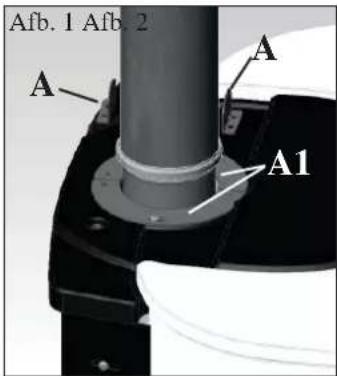

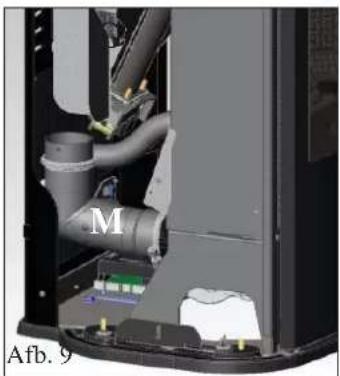

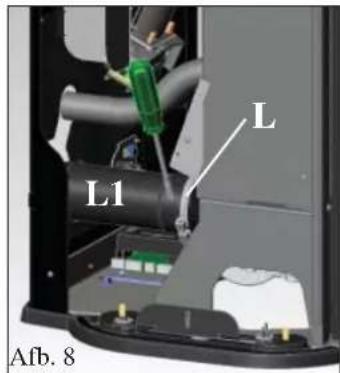

MYA ECO is uitgerust voor het aansluiten van het rookafvoer- kanaal langs de top en langs de achterkant. De kachel wordt geleverd gecon¿ gureerd met het rookafvoer- kanaal langs de achterkant. Om de aansluiting mogelijk te maken van de rookafvoer naar de schoorsteen langs de top is het nodig een speci¿ eke optione- le kit te gebruiken. De kit is samengesteld uit de volgende elementen: - 1 kraagje Ø 80 (L) - 1 elleboog met inspectie (M) - 1 rookafvoerkanaal (P) - 2 sluiting rookafvoer langs top (Q) Voor het monteren van de kit als volgt te werk gaan: Voor de versie met glazen zijkanten - De glazen top ondersteuning verwijderen (A - ¿ g. 1). - Het deurtje openen en het verzinkt paneel verwijderen (D - ¿ g. 4) - De vleugelmoeren losdraaien, geplaatst onderaan en bove- naan de linkerzijde (C/D -¿ g. 3/4) - Het deurtje sluiten en de achterste pro¿ el in staalplaat ver- wijderen (E - ¿ g. 5) - De glazen zijkant demonteren (F - ¿ g. 6) via het verwijderen van de spijkers (G - ¿ g. 6). - Daarna overgaan tot het monteren van de kit zoals aangeduid op de volgende pagina. Voor de versie met stalen zijkanten - De glazen top in ondersteuning verwijderen (H - ¿ g. 7). - De stalen zijkant verwijderen, bevestigd aan het frame van de kachel met 2 schroeven (X - Fig. 7) te verwijderen, deze naar boven uittrekkend (I - ¿ g. 8). - Daarna overgaan tot het monteren van de kit zoals aangeduid op de volgende pagina.

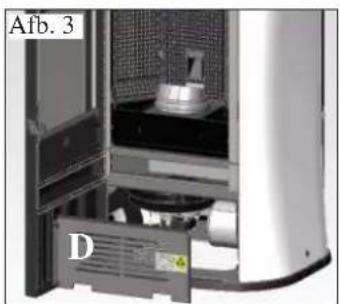

Afb. 1 Afb. 2 Afb. 4 Afb. 5 Afb. 3 Afb. 7 Afb. 8 Afb. 6

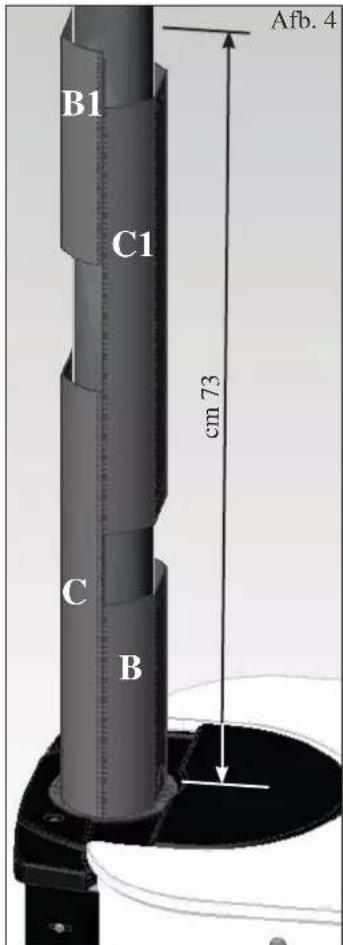

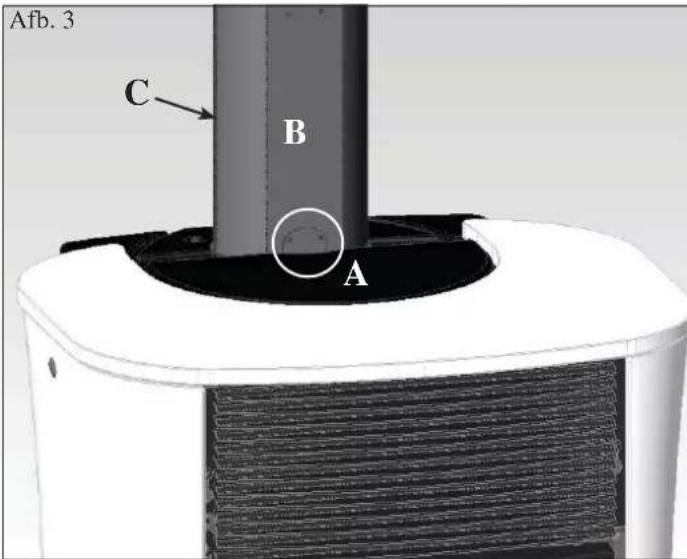

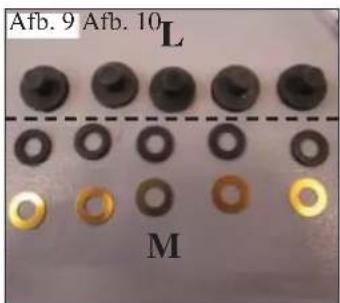

X- 110 -- 110 - NEDERLANDS Montage kit voor rookuitlaat langs top (VOOR ALLE VERSIES) Gebruik tijdens de installatie de silicone pasta om alles af te dichten tussen de zuurstof anvoer motor en de verschillende verbindingen van de zuurstof uitgang - Het diafragma verwijderen (H-¿ g.7) en in geval nodig ook de geperforeerde achterkant onderaan (I - ¿ g. 7). - Het kraagje losdraaien (L - ¿ g. 8) en het rookafvoerkanaal verwijderen (L1 - ¿ g. 8). - De elleboog met inspectie plaatsen (M - ¿ g. 9) en deze vast- maken bij middel van het kraagje dat voorheen werd losge- draaid. - Het gietijzeren deksel verwijderen (N - ¿ g. 10) die op de top steunt en langs de zijkant van de kachel het rookafvoerkanaal nauw laten aansluiten (P - ¿ g. 10). - Rondom het rookafvoerkanaal de twee sluitingen in staalplaat plaatsen (Q - ¿ g. 11) en deze vastmaken met schroeven. - De zijkant die eerder verwijderd werd, opnieuw monteren (voor de versie met glazen zijkanten, de pakkingen opnieuw plaatsen en het uurwerk zoals voorgesteld in ¿ guur 12). - De schoorsteen monteren (R - ¿ g. 13) (niet meegeleverd) en deze vastmaken met kraagje (S - ¿ g. 13) (niet meegeleverd). INSTALLATIE Afb. 7 Afb. 8 Afb. 9 Afb. 10

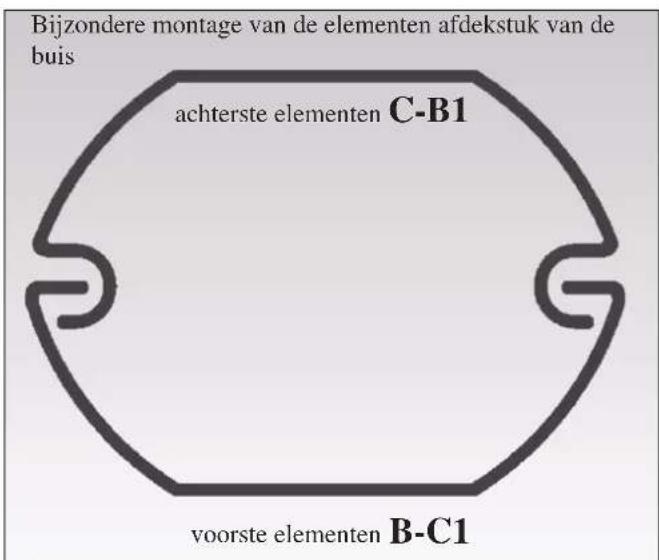

Bijzondere montage van de elementen afdekstuk van de buis voorste elementen B-C1 achterste elementen C-B1

De kit is samengesteld uit de volgende elementen: - 1 ¿ xatiehaak afdekstuk van de buis (A) - 2 korte elementen afdekstuk van de buis L = 25 cm (B-B1) - 2 lange elementen afdekstuk van de buis L = 50 cm (C-C1) - 2 zelftappende schroeven 4.2x13 - 2 zelftappende schroeven 4.2x6,5 Voor het monteren van de kit als volgt te werk gaan: - De ¿ xatiehaak van het afdekstuk van de buis aanbrengen (A - ¿ g. 1) met de meegeleverde schroeven 4.2x6,5 op de twee sluitingen in staalplaat (A1 - ¿ g. 1) in de voorziene gaten. - Plaats vooraan een kort element afdekstuk van de buis (B - ¿ g. 2) en achteraan een lang element afdekstuk van de buis (C - ¿ g. 2). - De haak (A), die eerder gemonteerd werd, vastmaken aan het lange element, achteraan het afdekstuk van de buis (C) met de schroeven 4.2x13 (¿ g. 3). - Plaats vooraan het andere lange element afdekstuk van de buis (C1 - ¿ g. 4) en achteraan het andere korte element afdekstuk buis (B1 - ¿ g. 4) totdat een hoogte van 73 cm wordt bekomen (gelijk aan de hoogte van de vloer, met inbegrip van de kachel van 169 cm). - Als het nodig is een hoogte van de vloer te bereiken tot aan het plafond gelijk aan cm 270 dient men 4 bijkomende lange elementen afdekstuk van de buis (C-C1) te gebruiken met als (Afb. 5).- 112 -- 112 - NEDERLANDS GEBRAUCHSANWEISUNGEN De inbedrijfstelling moet uitgevoerd worden door de erkende technische bijstandsdienst Edilkamin, eerste opstarten en testen volgens de NORM UNI 10683. Deze norm duidt aan welke controlewerkzaamheden moeten uitgevoerd worden om de correcte werking van het systeem te garanderen. Gebruiksaanwijzingen Voor het eerste opstarten is het noodzakelijk zich te wenden tot de technische bijstandsdients Edilkamin van uw zone, (voor in- formatie verwijzen we naar de site www.edilkamin.com) die de kachel zal ijken op basis van het gebruikte soort pellets en naargelang de installatievoorwaarden die de garantie activeren. Als het opstarten niet gebeurt door een erkende technische bijstand kan Edilkamin geen correcte werking garanderen. Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verÀ ucht ruikt. Dit zal binnen korte tijd verdwijnen. Voor het ontsteking is het hoe dan ook noodzakelijk het vol- gende te controleren:

• De correcte installatie.

• De elektrische voeding.

• De hermetische afsluiting van het deurtj

• De reiniging van de vuurhaard.

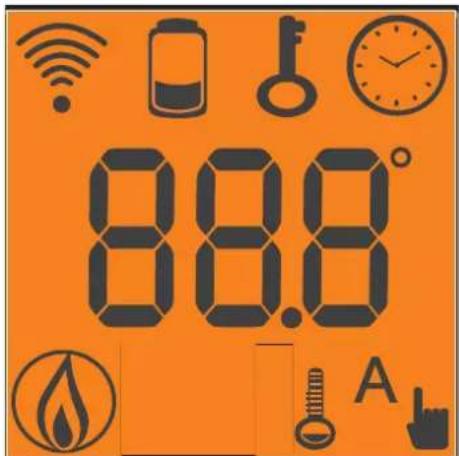

• De stand-by weergave op het display (datum, vermogen of knipperende temperatuur).

CPELLETS AAN DE TANK TOEVOEGEN

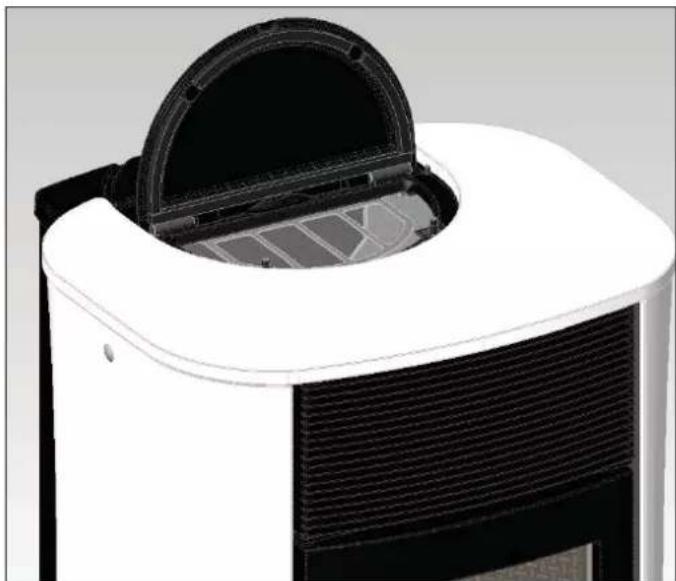

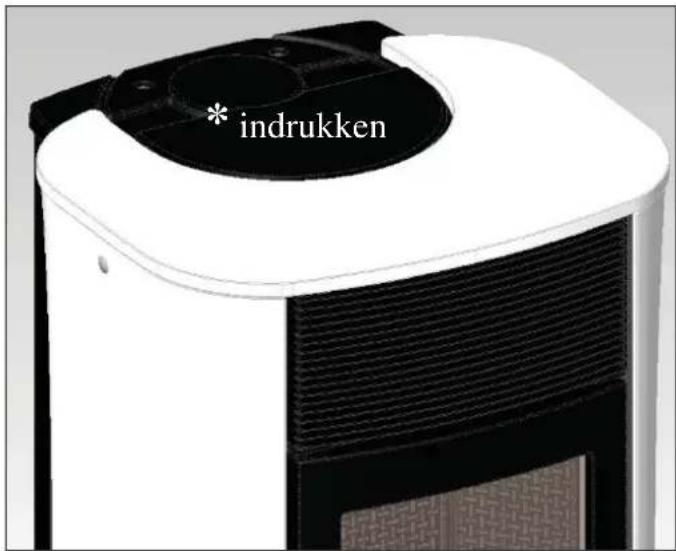

De deksel van de tank kan met behulp van een handig clickclack systeem geopend en gesloten worden door lichtjes op de bovenkant van de gietijzeren deksel te drukken (Afb. 1-2). LETOP: maak gebruik van de speciaal geleverde handschoen als u pellets aan de kachel toevoegt terwijl hij brandt en dus warm is. Afb. 1 Afb. 2

• indrukken doorsnede : 6 millimeter maximum lengte : 40 mm maximum vochtigheid : 8 % calorisch rendement : minstens 4300 kcal/kg Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de kachels, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkerin- gen wegens verstoppingen, bevuild glas, onverbrande stoffen, ... Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd: Goede kwaliteit: glad, regelmatige lengte, niet erg stof¿ g. Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stof¿ g, zeer variabele lengtes en aanwezigheid van vreemde lichamen. OPMERKING betreffende de brandstof. MYA ECO zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter. Pellets is een brandstof in de vorm van kleine cilinders verkre- gen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen. Houtpellets worden verkocht in zakken van 15 Kg. Om de functionering van de kachels niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laborato- riumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt. Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:- 113 -- 113 - NEDERLANDS GEBRAUCHSANWEISUNGEN AFSTANDSBEDIENING Hiermee kunnen alle functies beheerd worden. - knipperende icoon: afstandsbediening zoekt net - vaste icoon: aansluiting net actief batterij op (3 alkaline batterijen mini stilo) toetsenbord geblokkeerd (druk op “A” en “M” in parallel voor een paar seconden te vergrendelen of ontgrendelen de toetsenbord) programmering actief alfanumerieke display bestaande uit 16 cijfers in twee rijen elk bestaand uit 8 cijfers - knipperend icoon: kachel in ontstekingsfase - vaste icoon: kachel in werking manuele afstelling (op de display verschijnt het bedrijfsvermogen) automatische functie (op de display verschijnt de temperatuur) Legenda toetsen en dispaly: : in- en uitschakeling (om van stand by naar actief te gaan) +/- : toename / afname van de verschillende afstellingen A : om de Automatische werking te kiezen M : om de Manuele werking te kiezen en naar de controlemenu’s en de programmering te gaan. Op de display verschijnt andere nuttige informatie behalve de iconen die hierboven werden beschreven. - Stand-by: de omgevingstemperatuur (20°C verschijnt), de overblijvende pellet in Kg (15Kg in tank) het lopende uur (15:33). - Manuele werkfase: het ingestelde vermogen wordt gevisualiseerd (Power 1), de omgevingstemperatuur (20°C), de pellet in Kg en de resterende autonomie (15Kg 21H). - Automatische werkfase: de ingestelde temperatuur wordt gevisualiseerd (Set 22°C), de omgevingstemperatuur (20°C), de pellet in Kg en de resterende autonomie (15Kg 21H). DRUK DE TOETS NOOIT MEERDERE KEREN IN

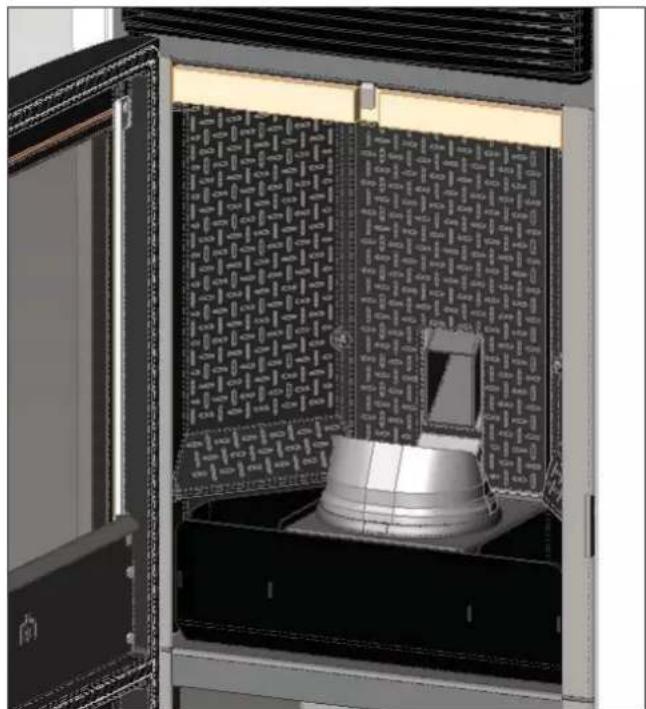

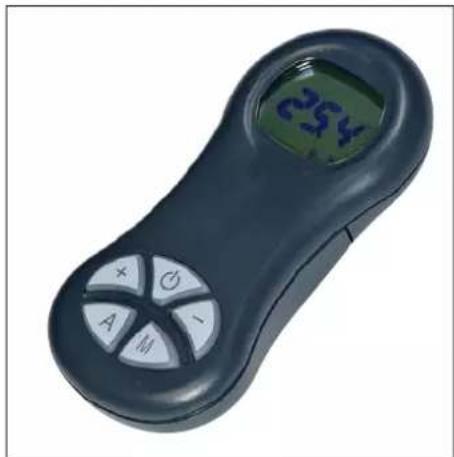

N.B.: Het display kleurt zwart als de afstandsbediening een aantal seconden lang niet gebruikt wordt. Dit betekent dat de energie- besparende functie in werking getreden is. Het display licht weer op door middel van een druk op een willekeurige toets.- 114 -- 114 - NEDERLANDS GEBRAUCHSANWEISUNGEN Wormschroef vullen. Bij het eerste gebruik of bij volledige lediging van de pellettank dient u voor het vullen van de wormschroef gelijktijdig de toetsen “+” en “–” van de afstandsbediening enkele seconden in te drukken; wanneer u de toetsen loslaat verschijnt het opschrift “LOAD”. Deze handeling moet uitgevoerd worden voor de ontsteking indien de kachel uitdoofde omdat de pellet op was, leeg aan het einde van de handeling de haard voordat u hem ontsteekt. Het is normaal dat in de tank wat pellet overblijft dat door de wormschroef niet kan opgezogen worden. Automatische ontsteking Door twee maal op de toets , svan de afstandsbediening e drukken met de kachel in standby start de ontstekingsprocedure en verschijnt het opschrift “START”. Gelijktijdig start het aftellen in seconden (van 1020 tot 0). Voor de ontstekingsfase bestaat echter geen voorbepaalde tijd: de duur wordt automatisch beperkt indien de kaart het slagen van enkele testen bepaalt. Na ongeveer 5 minuten verschijnt de vlam. Manuele ontsteking Wanneer de temperatuur onder 3°C daalt en de elektrische weerstand bij gevolg niet voldoende gloeit of tijdelijk niet werkt, kunnen aanmaakblokjes gebruikt worden. Leg een aangestoken aanmaakblokje in de vuurpot, sluit de deur en druk op de toets van de afstandbediening. VERMOGENAFSTELLING

• Manuele werking met afstandsbediening Druk een keer op de toets “M” van de afstandsbediening wanneer de kachel in werking is. Op de display van de afstandsbediening wordt het opschrift “POWER P” gevisualiseerd (met indicatie van het momenteel vermogen). Door op de toetse “+” of “–” neemt het bedrijfsvermogen toe of af (van “POWER P1” naar “POWER P5”).

• Automatische werking met afstandsbediening Door op de toets “A” te drukken, schakelt u over naar automatisch en moet u de temperatuur afstellen die u in de woonkamer wilt bereiken (om de temperatuur van 5°C naar 35°C in te stellen, moet u de toetsen “+” en “–” gebruiken. De kachel zal het bedrijfsvermogen regelen om de ingestelde temperatuur te bereiken. Indien een lagere temperatuur wordt ingesteld dan die van de woonkamer, blijft de haard in VERMOGEN 1. Uitdoving Door met brandende kachel 2 keer op de toets van de afstandsbediening te drukken, wordt de uitschakelingsprocedure op de display gestart en de aftelling gevisualiseerd, van 9 naar 0 (voor een totaal van 10 minuten). Deze fase bestaat uit:

• Onderbreking van de pellettoevoer.

• Motor voor het uitstoten van de rook op maximum bedrijf. Trek nooit de stekker uit gedurende de fase van uitdoving. Afstelling van het uurwerk Door 2 keer op de toets “M” te drukken, gaar u naar het menu van het “CLOCK” waar u het uurwerk van de elektronische kaart kunt instellen. Door vervolgens op de toets “M” te drukken, verschijnen achtereenvolgens de volgende afstelbare items: Dag, Maand, Jaar, Uur, Minuten, Dag van de week. Het opschrift “SAVE??”, te bevestigen met “M”, laat toe te controleren of de uitgevoerde handelingen correct zijn alvorens te bevestigen (vervolgens wordt op de display het opschrift Opgeslagen gevisualiseerd).- 115 -- 115 - NEDERLANDS GEBRAUCHSANWEISUNGEN Programmering wekelijks uur Door op de afstandsbediening 2 seconden op de toets “M” te drukken, gaat u naar de afstelling van het uurwerk en door op de toets “+” te drukken, gaat u naar de programmering van het wekelijks uur, op de display gemeld door “PROGRAMM. ON/ OFF”. Deze functie laat de selectie van het soort programmeren toe waarbij een maximum van drie keer opstarten mogelijk is. Wanneer u via de toets “M” bevestigt, verschijnt een van de volgende mogelijkheden: NO PROG ( geen programma ingesteld) DAILY PROGRAM (een enkel programma voor alle dagen) WEEKLY PROGRAM (speci¿ ek programma voor elke afzonderlijke dag) Met de toetsen “+” en “–” kunt u van het ene naar het andere programma gaan. Bevestig de optie met de “M” knop “DAILY PROGRAM.” en via het drukken op de “+” knop krijgt men toegang tot de keuze van het programmanummer (aan/uit) uitvoerbaar op een dag. Door de optie “DAILY PROGRAM” te gebruiken zal/zullen het/de programma(‘s) hetzelfde/dezelfde zijn voor alle dagen van de week. Door vervolgens op de toets “+” te drukken, kan het volgende gevisualiseerd worden: - No progr. - 1° progr. (een ontsteking en een uitdoving per dag), 2° progr. (idem), 3° progr. (idem) Gebruik de toets “–” om ze in tegenovergestelde zin te visualiseren. Indien u “1° programma” kiest, wordt het uur van de ontsteking gemeld. Op de display verschijnt: 1 “ON” uur 10; met de toets “+” en “–” wordt het uur gewijzigd en met de toets “M” wordt bevestigd (All 1 On/Hour 10). Op de display verschijnt: 1 “ON” minuten 30; met de toets “+” en “–” worden de minuten gewijzigd en met de toets “M” wordt bevestigd (1 Off min). Voor de te programmeren uitdovingen moet u op dezelfde wijze te werk gaan en ook voor de volgende ontstekingen of uitdovingen. Bevestig met de toets “M” wanneer het opschrift “SAVE??” op de display verschijnt. Na de bevestiging van “WEEKLY PROGRAM” moet de dag gekozen worden waarin de programmering moet uitgevoerd worden : 7 Zo; Progr.1; 1 Ma ; 2 Di; 3 Wo; 4 Do; 5 Vs; 6 Za; Eens de dag geselecteerd, de “+” en “-” toetsen gebruiken en bevestigen met de “M” toets om 1 à 3 maal opstarten te selecteren, kan de programmering voortgezet worden, op dezelfde wijze waarmee een “DAILY PROGRAM” wordt uitgevoerd. Voor elke dag van de week kunt u kiezen of een programmering moet geactiveerd worden en het aantal ingrepen en het uur van de ingrepen kiezen. Bij een fout kan zonder op te slaan op elk ogenblik de programmering verlaten worden door op de toets , te drukken. Op de display zal “NO SAVE” verschijnen. Wijziging pellet lading (met de zelfregeling uitgeschakeld) Door gedurende twee seconden de “M” toets van de afstandsbediening in te drukken en te scrollen doorheen de indicaties van het display met de toetsen “+” en “-” , vindt u de beschrijving “Gebruikersmenu”, na bevestiging verschijnt daarna het opschrift “ADJ-PELLET; ADJ-DRAW en MENU RADIO” (technische bijstandSdienst). Het is mogelijk om handmatig de val van de pellets te corrigeren door een wijziging van het debiet in percentage (+/-30%). Door deze functie met de menutoets te bevestigen, gaat u naar de afstelling van de pelletlading. Een afname van de ingestelde waarde betekent een beperking van de pelletlading, een toename van de waarde betekent een grotere pelletlading. Deze functie kan nuttig blijken wanneer u het type pellet verandert waarvoor de kachel werd afgesteld en er dus een correctie van de lading nodig is. Indien deze correctie niet voldoende is, moet u een geautoriseerd dealer Edilkamin raadplegen om een nieuwe afstelling uit te voeren. Opmerking betreffende de variabiliteit van de vlam: Eventuele variaties van de vlamstaat hangen af van het soort pellet dat gebru- ikt wordt, een normale vlamvariabiliteit bij vaste brandstof en de automatische regelmatige schoonmaak. (NB:deze schoonmaak vervangt het stofzuigen NIET, dat met koude kachel door de gebruiker moet uitgevoerd worden). SIGNALERING RESERVE De kachel is voorzien van een elektronische functie voor het bepalen van de overblijvende hoeveelheid pellet in de tank. Het detectiesysteem, geïntegreerd in de elektronische kaart laat toe op het even welk ogenblik te controleren binnen hoeveel uren het pellet op is en hoeveel kg pellet overblijft. Het is belangrijk voor de correcte werking van het systeem dat gedurende de eerste ontsteking (ten laste van de dealer) de volgende procedure wordt uitgevoerd. Het gaat om een referentie waarnaar verwezen wordt. Een grotere nauwkeurigheid wordt bekomen via een een reset voor het herladen. Edilkamin is niet aansprakelijk voor variaties van het voornoemde (kan afhankelijk zijn van externe factoren).- 116 -- 116 - NEDERLANDS GEBRAUCHSANWEISUNGEN Afb. 1 Systeem pelletreserve Alvorens het systeem te activeren, is het noodzakelijk in de tank een zakje pellet te laden de kachel te gebruiken de geladen bran- dstof op is. Dit dient om het systeem kort te testen. Nadien kan de tank volledig gevuld worden en kan de kachel in werking gesteld worden. Gedurende de werking, wanneer het mogelijk is een volledige zak van 15 kg te laden, zal op de display knipperend het opschrift “RESERVE” verschijnen. Nadat een zak pellet werd geladen, is het noodzakelijk de uitgevoerde lading van 15 kg in het geheugen op te slaan. Ga hiervoor als volgt te werk:

1. druk op de toets “M” (ong. 3-4 seconden) tot het opschrift “CLOCK” verschijnt.

2. druk op de toets “+” tot het opschrift “RESERVE” verschijnt.

3. druk op de toets “M” tot het volgende scherm verschijnt,

breng vervolgens met de toets “+” het cijfer (*) naar de waarde van de geladen pellet (15 kg in bovenstaand geval)

4. druk op de toets “M” om te bevestigen

om te verlaten. Nadat de hierboven beschreven handelingen werden uitgevoerd, zal het systeem na verbruik van de 15 kg opnieuw knipperend het opschrift “RESERVE” doen verschijnen. Vervolgens moeten de handelingen van punt 1 tot punt 5 herhaald worden. NOODDRUKKNOP In geval de afstandsbediening defect is, kan men toegang verkrijgen tot de basisfuncties via een rode noodknop, geplaatst aan de rechterkant van de kachel (zie ¿ g. 1) De knop een of meerdere keren indrukken om de gewenste functie te activeren:

door 2 keer op de rode drukknop te drukken gaat hij aan.

door 2 keer op de rode drukknop te drukken gaat hij uit.

door in manueel op de rode drukknop te drukken, gaat u van P1 tot P3.

door in automatisch op de rode drukknop te drukken, gaat u van 5°C tot 30°C. resterende Kg in de tank geladen Kg nooddrukknop- 117 -- 117 - NEDERLANDS Koppel het apparaat van de elektrische voeding los voordat u een willekeurige onderhoudswerkzaamheid uitvoert. Regelmatig onderhoud vormt de basis een goede functionering van uw kachel. De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud. DAGELIJKS ONDERHOUD Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde kachel verricht moeten worden

• Deze reiniging moet met behulp van een stofzuiger worden uitgevoerd. (zie de opties op pag. 121)

• Deze procedure vereist een aantal minuten per dag.

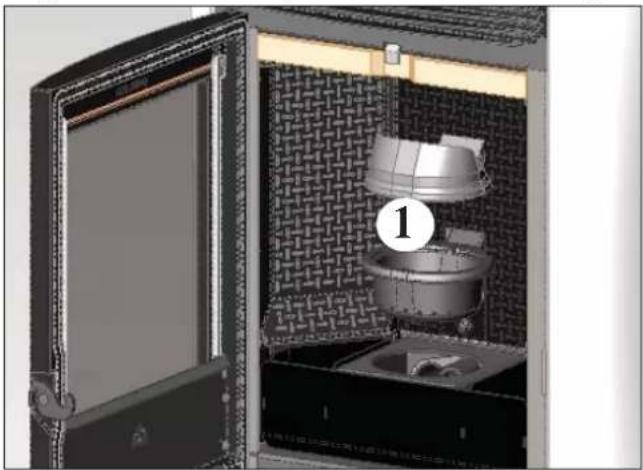

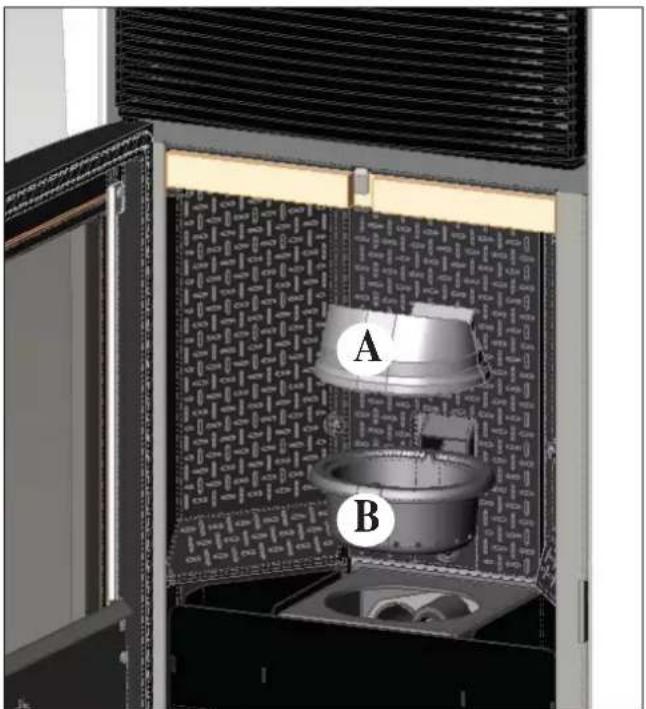

• Het deurtje openen, het haardonderstel (1 - ¿ g. A) uittrekken en de resten uitgieten in de aslade (2 - ¿ g. B).

• GOOI DE RESTEN NOOIT IN DE PELLETTANK.

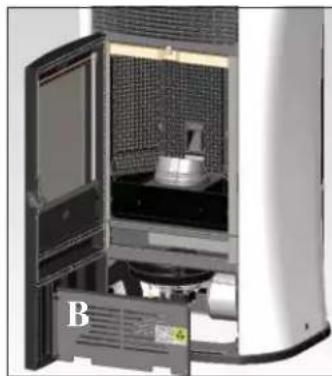

• De aslade uittrekken en ledigen (2 - ¿ g. B) in een niet-brandbare bak (de as kan nog warme delen bevatten en/of gloeiend houtskool).

• De binnenkant van de haard schoonmaken, het vuurvlak, de ruimte rond het haardonderstel waar de as valt.

• Het haardonderstel uittrekken (1 - ¿ g. A) en afkrabben met het meegeleverde borsteltje, eventuele obstakels van de gaten ver- wijderen.

• De ruimte van het haardonderstel schoonmaken, de contactranden van het haardonderstel samen met de plaats ervan schoonmaken.

• Reinig het glas, indien noodzakelijk (bij koude haard). Zuig de warme as nooit op om schade aan de stofzuiger en brand in de woning te vermijden ONDERHOUD WEKELIJKS ONDERHOUD

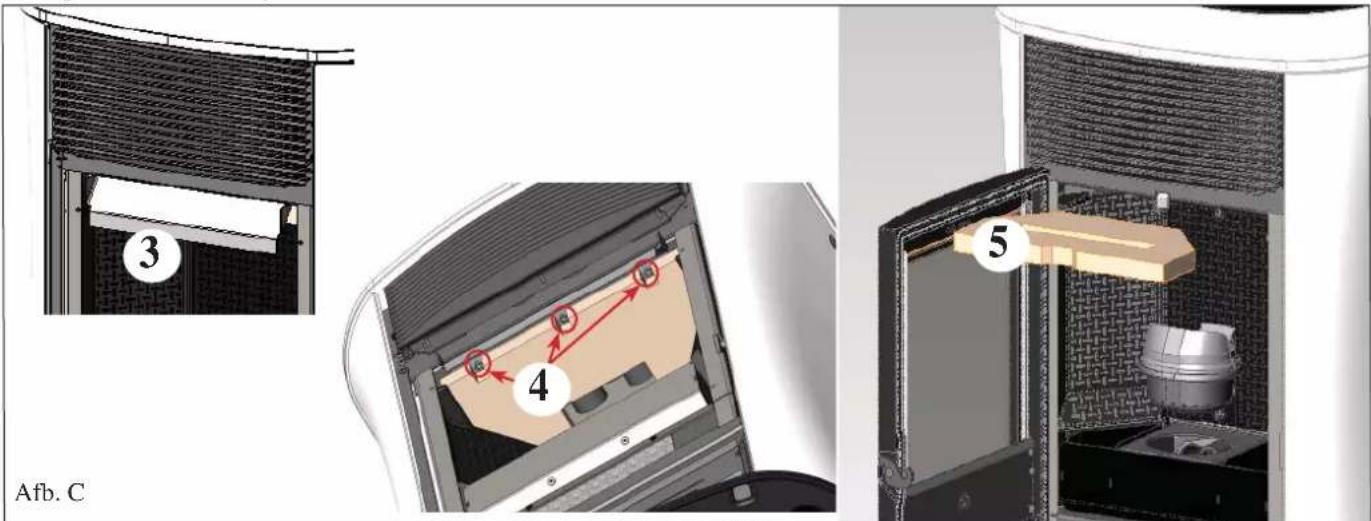

• Het plafond uittrekken openen, het haardonderstel (5 - afb. C) uittrekken en de resten uitgieten in de aslade (2 - afb. B). Het verwijderen van de bovenkant is alleen mogelijk nadat de deÀ ector is verwijderd, door het weghalen van de 3 schroeven onder de defelctor zelf (3-4 - afb. C). Het plafond is een onderdeel dat onderhevig is aan slijtage, Edilkamin is niet aansprakelijk voor het breken ervan, des te meer als de breuk optreedt tijdens het uittrekken of het opnieuw plaatsen op de plaats.

• Het pelletreservoir ledigen en de bodem ervan schoonmaken. Afb. A Afb. B

NEDERLANDS SEIZOENSGEBONDEN ONDERHOUD (door uw Dealer) Bestaat uit:

• Algehele reiniging van de binnen- en buitenkant

• De wisselleidingen schoonmaken geplaatst binnenin de rooster van de luchtuitgang koude lucht die zich bevindt in het hogere gedeelte van de voorkant van de kachel.

• Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte

• Reiniging van de ventilatoren, mechanische controle van de spelingen en de bevestigingen

• Reiniging rookkanaal (vervanging van de pakking op de rookafvoerleiding)

• Reiniging rookkanaal (zie wekelijkse reiniging)

• Reiniging van de ventilatieruimte voor rookverwijdering, reiniging stroomsensor, controle thermokoppel.

• Reiniging, controle en verwijdering van de afzettingen

• Reiniging, de ontstekingsweerstand

• Reiniging, indien noodzakelijk de weerstand vervangen

• Reiniging / controle van het Synoptische Paneel

• Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel

• Reiniging pelletstank en controle speling vulschroef-reductiemotor

• De pakking van het deurtje vervangen

• Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minuten lang en uitdoving. In het geval u zeer regelmatig van de kachel gebruik maakt, raden we u aan om het rookkanaal eens in de 3 maanden te reinigen LET OP!!! Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) (afbeelding D) op de onderste vuurhaard (B) (afbeelding D) de functionering van de kachel in gevaar brengen. Controleer, alvorens u de kachel ontsteekt, of de haarden op correcte wijze op elkaar zijn aangesloten, zie (afb. E) en of op de steunranden geen as of onverbrande producten aanwezig zijn. Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt. N.B.: - Onbevoegde wijzigingen zijn verboden - Gebruik reserveonderdelen die door de fabrikant worden aanbevolen - Het gebruik van niet-originele onderdelen brengt het vervallen van de garantie met zich mee. ONDERHOUD Afb. D Afb. E

B- 119 -- 119 - NEDERLANDS MOGELIJKE STORINGEN IIn dit geval komt de kachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen). Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact. Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de haard te kunnen ontsteken (600 seconden met gelu- idmelding). Druk vervolgens op de toets

Ontsteek de kachel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GELEEGD heeft. SIGNALERINGVAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) Signalering: Veri¿ c./air À ow (grijpt in wanneer de sensor onvoldoende brandbevorderende luchtstroming waarneemt).

Storing: doving door gebrek aan drukverlaging De stroom kan onvoldoende zijn indien de deur is geopend, indien de deur niet perfect dicht is (bijvoorbeeld: pakking), indien er een probleem is met de afzuiging van de lucht of de afvoer van rook, indien het haardon derstel vuil is. Handelingen: Controleer:

• of de deur is gesloten;

het aanzuigkanaal van verbrandingslucht (schoonmaken en daarbij letten op de onderdelen van de luchtstro omsensor);

• maak de luchtstroomsensor schoon met droge lucht (type voor computer toetsenbord);

• de plaatsing van de kachel: respecteer en controleer de minimale afstand van 10 cm vanaf de muur;

• of het haardonderstel goed is teruggeplaatst en regelmatig wordt schoongemaakt (frequentie afhankelijk van het soort pellets);

• het rookkanaal (schoonmaken);

• de installatie (indien de installatie niet conform de normen is en ze verschillende bochten heeft, vindt geen goede rookafvoer plaats); Indien u denkt dat de luchtstroomsensor defect is, voer dan een koude test uit. Indien bijvoorbeeld bij gewijzigde omstandigheden of bij het openen van de deur, de waarde op het scherm niet verandert, dan is er een probleem met de sensor (Dealer) N.B.: Het onderdruk-alarm kan eveneens optreden tijdens het aansteken, want de luchtstroomsensor begint 90 seconden na het begin van de ontsteekcyclus te meten.

2) Signalering: Veri¿ c./extract.: (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Storing: Doving door daling van de rooktemperatuur Handelingen: • Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart (Dealer)

• Controleer de reiniging van het rookkanaal;

• Controleer het elektrische circuit en de aarding.

• Controleer de elektronische kaart (Dealer)

3) Signalering: Stop/Flame: (ingreep wanneer het thermokoppel een kleinere rooktemperatuur waarneemt dan de

ingestelde waarde en dit interpreteert als afwezigheid van vlam) Storing: Doving door daling van de rooktemperatuur

• te veel pellet heeft de vlam gedoofd, controleer de kwaliteit van de pellets (Dealer)

• de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur) (Dealer)

• Controleer de correcte werking van de drukregelaar (technische bijstandsdienst)

4) Signalering: Block_FI/NO Start: (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of

de ontstekingstemperatuur niet werd bereikt).

• Controleer de correcte werking van de drukregelaar (technische bijstandsdienst) Storing: Doving door niet correcte rooktemperatuur bij de ontsteking. Onderscheid de volgende twee gevallen: Er is GEEN vlam Handelingen: Controleer: - de positie en netheid van het haardonderstel;

• Controleer de aanwezigheid van pellets in het reservoir en in het haardonderstel

• de aanvoer van verbrandingslucht in het haardonderstel (Dealer);

• de goede werking van de weerstand;

• de omgevingstemperatuur (indien minder dan 3°C, gebruik dan een aanmaakblokje) en de vochtiheidsgraad. Probeer aan te steken met een aanmaakblokje (zie op pag. 114) Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed Handelingen: Controleer (Dealer): - de goede werking van het thermokoppel; - de geprogrammeerde ontstekingstemperatuur in de parameters. - Leeg de vuurpot en herhaal de ontsteking.

5) Signalering: Failure/Power: (dit is geen defect van de kachel).

Storing: Uitdoven door gebrek aan elektrische energie Handelingen: Controleer de elektrische aansluiting en eventuele spanningsvallen 6 ) Signalering: Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel) Storing: Uitdoving door defect of ontkoppeld thermokoppel Handelingen: • Controleer het soort pellets,

• Controleer of de motor rookverwijderaar storingen vertoont

• Controleer of het rookkanaal verstopt is

• Controleer de correcte installatie,

• Controleer de eventuele “drift” van de reductiemotor

• Controleer of in de ruimte een luchttoevoer aanwezig is- 120 -- 120 - NEDERLANDS MOGELIJKE STORINGEN

7) Signalering: smoke °C/high: (uitdoving door te hoge temperatuur van de rook)

Storing: uitdoven door overschrijding van de maximum temperatuur van de rook Een overmatige temperatuur van de rook kan afhankelijk zijn van: het type pellet, afwijking rookzuiging, verstopt rookkanaal, niet correcte installatie, Controleer de reductiemotor.

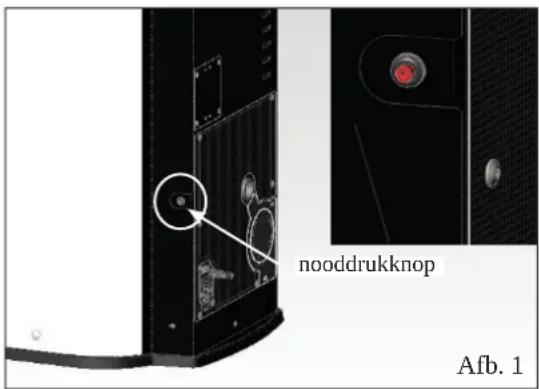

8) Signalering: Check button (geeft een storing aan de noodknop aan) (Dealer)

Handelingen: • Controleer de staat van onderhoud van de knop en het kabeltje waarmee de knop op de kaart is aangesloten.

9) Signalering: “Battery check”

Storing: De kachel wordt niet uitgeschakeld ondanks dat dit bericht op het display weergegeven wordt. Handelingen: De bufferbatterij op de inbouwhaard moet worden vervangen (Dealer). Er wordt aan herinnerd dat dit een onderdeel is dat onderhevig is aan slijtage en dus niet gedekt is door de garantie.

10) Signalering: ALARM HOOGSPANNING : Doet zich voor bij een abnormaal en overdreven stroomverbruik van de

reductiemotor. Handelingen: Werking controleren (technische bijstandsdienst): reductiemotor - elektrische aansluiting en elektronische kaart.

11) Signalering: ALARM LAAGSPANNING : Doet zich voor bij een abnormaal en onvoldoende stroomverbruik van de

reductiemotor. Handelingen: Werking controleren (technische bijstandsdienst): reductiemotor - drukregelaar - thermostaat reservoir - elektrische aansluitingen en elektronische kaart

12) Storing: Afstandsbediening werkt niet:

Handelingen: • de kachel benaderen

• vervang met andere batterijen.

• Synchronisatie met automatisch zoeken naar de activering: bij het inbrengen van de batterijen in de afstan- dsbediening zal automatisch gestart worden met het zoeken van een radiokanaal en de daaropvolgende verbinding met het gedetecteerde product.

• Aangezien dit regelmatig gebeurt zal men er moeten voor zorgen het product eerst in te schakelen vooraleer de batterijen in te brengen in de afstandsbediening en men moet zich in de nabijheid van de antenne bevin- den om met zekerheid de radiobedekking te bekomen.

• Synchronisatie met automatisch zoeken naar handmatige activering: men kan beslissen om handmatig een automatisch zoeken van een product te bekomen. Het zal volstaan de volgende eenvoudige handelingen uit te voeren terwijl de batterijen reeds ingebracht zijn in de afstandsbediening: - Zich plaatsen in de buurt van de antenne van het product en controleren of het aangesloten is op het stroomnet. - Met display uitgeschakeld (standby) de toets 0/I indrukken en ingedrukt houden gedurende 10”. - Na 10”verschijnt op het display het bericht “ZOEKEN NETWERK”, de toets 0/I loslaten, de fase van zoeken is geactiveerd. - In enkele seconden is de automatische synchronisatie van de radiozender voltooid.

13) Storing: Tijdens de ontstekingsfase “”springt de differentieelschakelaar” (Dealer):

Handelingen: • Controleer de toestand van de ontstekingsweerstand, van de elektrische installatie en van de elektrische onderdelen

14) Storing: Lucht in de uitlaat niet warm:

Handelingen: • Controleer de werking van de ventilator. OPMERKING 1 Alle signaleringen blijven gevisualiseerd tot op de afstandsbediening de toets wordt ingedrukt. Ontsteek e haard niet alvorens het probleem geëlimineerd werd. OPMERKING 2 Na het verbruik van 1000 kg pellets of een andere waarde ingesteld door de technische bijstandsdienst tijdens het eerste opstarten, verschijnt op het display op knipperende wijze het opschrift “onderhoud”. De kachel werkt maar een buitengewoon onderhoud moet door de dealer uitgevoerd worden. OPMERKING 3 Op het display wordt het bericht “CALL SERVICE” weergegeven als de kachel wegens de kwaliteit van de pellets of de installatie eerder verstopt raakt. Voer de handelingen uit die voorgeschreven zijn door de indicatie “Mainten.”. OPMERKING: De schoorsteenpot en het rookkanaal waarmee de inbouwhaard op vaste brandstof is aangesloten moeten een keer per jaar schoon gemaakt worden (controleer of in het land van gebruik verband houdende normen bestaan). Het gevaar voor een schoorsteenbrand neemt toe als u het rookkanaal en de schoorsteen niet regelmatig laat controleren en reinigen. BELANGRIJK !!! Mocht zich een brand voordoen in de kachel, in het rookkanaal of in de schoorsteen dan dient men als volgt te werk te gaan: - Haal de stekker uit het stopcontact - Blus met een kooldioxide CO

-blusser - Waarschuw de Brandweer PROBEER HET VUUR NOOIT MET WATER TE BLUSSEN! Laat het apparaat vervolgens door uw Dealer controleren. Laat de haard door een erkend technicus controleren.- 121 -- 121 - NEDERLANDS CHECK LIST Te integreren met een complete bestudering van het technische blad Plaatsing en installatie

• De inbedrijfstelling door een erkende Dealer die het garantiebewijs.

• Ventilatie van de installatieruimte.

• Het rookkanaal/de schoorsteen worden uitsluitend voor de kachel gebruikt.

• Het rookkanaal heeft: maximaal 3 bochten en is maximaal 2 meter lang horizontaal.

• de schoorsteen steekt boven de reÀ uxzone uit.

• de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).

• in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen. Gebruik

• De gebruikte pellets hebben een goede kwaliteit en zijn niet vochtig.

• De vuurhaard en de asruimte zijn schoon en goed geplaatst.

• De deur is goed afgesloten.

• De vuurhaard bevindt zich in de speciale ruimte. ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHELAANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard OPTIES

TELEFOONSCHAKELAAR VOOR ONTSTEKING OPAFSTAND

Het is mogelijk de kachel op afstand te laten ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriële poort op de achterkant van de kachel aan te sluiten met behulp van het kabeltje.

KIT VOOR VERBINDING ROOKAFVOER LANGS TOP

KIT AFDEKSTUK VAN DE BUIS VOOR VERBINDING ROOKAFVOER LANGS TOP REINIGINGSACCESSOIRES Aszuiger zonder motor (code 275400) Handig voor de reiniging van de haard. GlassKamin (code 155240) Handig voor de reiniging van het keramiekglas GEBRUIKERSINFORMATIE In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 “Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking”. Het symbool met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zijn nuttig leven gescheiden van het overige afval verzameld moet worden. De gebruiker moet aan het einde van het leven de apparatuur dus naar speciale verzamelcentra voor de gescheiden inzameling van elektrisch en elektronisch afval brengen of moet hem bij de verkoper inleveren op het moment dat hij soortgelij- ke apparatuur aanschaft bij de verkoper.- 122 - DANSK
