BRUGSANVISNING MYA ECO EDILKAMIN

Tillykke med dit valg af vores produkt, som vi takker dig for.

Vi beder dig om at læse brugsanvisningen grundigt igennem, inden du tager brændeovnen i brug. Det giver dig mulighed for at udnytte alle dens muligheder i fuld sikkerhed.

Hvis du har brug for yderligere oplysninger bedes du kontakte FORHANDLEREN, hvor du har købt brændeovnen, eller besøge vores internetside www.edilkamin.com under rubrikken TEKNISK ASSISTANCE.

BEMÆRK

- Efter at have pakket brændeovnen ud, skal du sikre dig at den er intakt og komplet i alle dele (fjernstyring, “isoleret” håndtag, til åbning af lågen, garantibevis, handske, CD/teknisk datablad, børste, affugtningssalt, unbrakonøgle).

I tilfælde af anomalier, skal du straks henvende dig til leverandøren, hvor du har anskaffet brændeovnen. Her skal du aflevere en kopi af garantibeviset og kvitteringen for købet.

- Førstegangsibrugtagning og afprøvning

Skal absolut udføres af det tekniske servicecenter (CAT) autoriseret af Edilkamin. I modsat fald bortfalder garantien. Ibrugtagningen, som beskrevet i standarden UNI 10683, består i en række kontrolprocedurer, som udføres med installeret brændeovn. De har til formål at sikre systemets korrekte funktion, og at det lever op til kravene i lovgivningen.

Hos forhandleren, på websiden www.edilkamin.com eller på det grønne nummer, kan du få oplyst det nærmeste servicecenter.

- forkerte installationer, forkert udført vedligeholdelse og misbrug af produktet, fritager fabrikanten for ethvert ansvar for skader, som måtte opstå som følge af brugen.

- nummeret på kontroletikette, som er nødvendigt for at identificere brændeovnen, findes på:

- den øverste del af emballagen

- garantibeviset, som ligger inde i brændeovnen

- mærkepladen på bagsiden af apparatet.

Denne dokumentation skal opbevares af hensyn til identifikationen sammen med kvitteringen for købet. Dataene skal oplyses, hvis der ønskes yderligere oplysninger og skal vises frem i tilfælde af eventuelt vedligeholdelsesindgreb.

- de illustrerede detaljer og deres afbildning er kun vejledende.

Undertegnede, EDILKAMIN S.p.a., med hjemsted i Via Vincenzo Monti 47 - 20123 Milano - Momsnummer 00192220192,

Erklærer på eget ansvar, at:

Pilleovnen, som er angivet nedenfor, stemmer overens med EF-forordning EU 305/2011 (CPR) og den harmoniserede europæiske standard EN 14785:2006

Serienr: Ref. mærkeplade Ydelseserklæring (DoP - EK 091): Ref. Dataskilt

Desuden erklæres, at:

træpilleovnen MYA ECO lever op til kravene i følgende europæiske direktiver:

2006/95/ EF - Lavspændingsdirektivet

2004/108/ EF - Direktivet om elektromagnetisk kompatibilitet

EDILKAMIN S.p.a. fralægger sig ethvert ansvar for fejlfunktioner på ovnen i tilfælde af udskiftning, montering og/eller ændringer udført af andet personale end EDILKAMIN-personale uden undertegnedes autorisation.

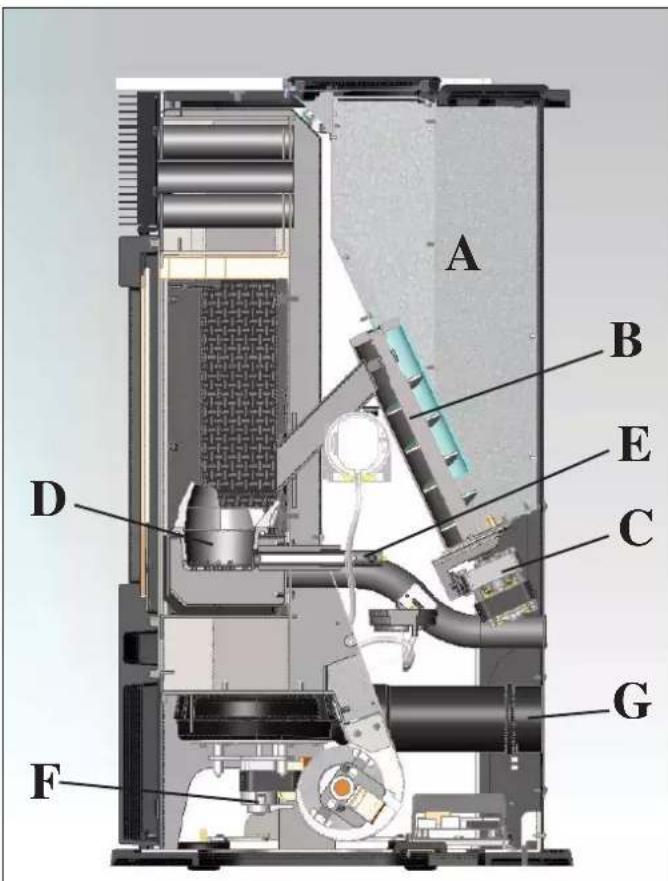

FUNKTIONSPRINCIP

Brændeovnen producerer varm luft vha. træpiller, hvis forbrænding styres elektronisk. I det følgende er funktionen beskrevet (bogstaverne henviser til fi gur 1).

Brændstoffet (piller) udtages fra magasinet (A) og transporteres til brændeskålen (D) af en snegletransportør (B), som aktiveres af en gearmotor (C). Pillerne tændes af varm luft, som produceres af en elektrisk modstand (E), og suges ned i brændeskålen af en røgudtrækningsventilator (F).

Røgen der er dannet af forbrændelsen, er udsuget fra ildstedet af ventilator (F) og bortledet af røgafgangen (G) der findes lavest på ovnens bagside eller på toppen v.h.a. ekstraudstyret (se side 129).

Brændeovnen er beklædt med støbejern og lukket foran med en luge i keramisk glas (som åbnes ved hjælp af den specielle "koldhånds-håndtag").

Mængden af brændsel, aspirationen af røg og tilførslen af luft til forbrændingen er reguleret af et elektronisk kort, som er udstyret med softwaresystemet Leonardo®, der har til formål at opnå en forbrænding med høj varmeydelse og lave emissioner. Hele driften styres med fjernstyringen der er medledleveret.

Brændeovnen er forsynet med et seriestik, hvor det valgfri kabel til fjernstyringen tilsluttes (som f.eks. telefondialers, kronotermostater osv.)

Brændeovnen er projekteret til at opvarme rummet, hvor det er installeret, gennem en automatisk forbrænding af træpiller i brændekammeret. Opvarmningen sker både ved varmeudstråling og ved varmluftsudblæsning fra risten på forsi- den.

- Apparatet er ikke beregnet til at blive anvendt af mennesker, indbefattet børn, med svage fysiske, sensoriske eller mentale evner. Børnene må overvåes så man er sikker på at de ikke leger med apparatet

- De eneste farer, som er forbundet med brugen af brændeovnen, er forbundet med en fejinstallation eller direkte kontakt med de elektriske, spændingsbærende komponenter (interne), direkte kontakt med ilden og varme komponenter (glas, rør, udstrømmende varm luft) i tilfælde af fremmede stoffer, af ikke anbefalet brændelser, af en ikke korrekt vedligeholdelse.

- Hvis komponenterne ikke fungerer, er brændeovnen forsynet med sikkerhedsanordninger, som garanterer slukning, uden der er brug for at gribe ind.

- For at sikre normal funktion, skal brændeovnens installation overholde specifi kationerne i dette ark.

- Når fyret er tændt, må lugen ikke åbnes. Forbrændingen styres automatisk og alle indgreb er unødvendige.

- Man bør udelukkende anvende træpeller af fin kvalitet og 6 mm diam. og certifi ceret

- Der må under ingen omstændigheder tilføres fremmede stoffer i brændekammeret eller magasinet.

- Til rengøring af røgkanalen (den del som forbinder mundstykket, hvor røgen aspireres med skorstenen) må der ikke anvendes brændbare produkter.

- Brændekammeret og magasinet må kun støvsuges, når de er KOLDE.

- Glasset rengøres når det er KOLDT med et specialprodukt (f.eks. GlassKamin fra Edilkamin) og en klud.

• Gør aldrig dele rene, mens de er varme.

- Sørg for at brændeovnen placeres og tændes af et CAT-center godkendt af Edilkamin (teknisk servicecenter) i overensstemmelse med angivelserne i dette ark. Dette er en forudsætning for garantiens gyldighed.

- Når brændeovnen er tændt kommer røgudledningsrøret og lugen op på høje temperaturer (rør ikke uden den medfølgende handske).

- Placer aldrig genstande, som ikke er varmeresistente, i nærhe- den af fyret.

- Brug ALDRIG fl ydende brændstof til at tænde brændeovnen eller live op i gløderne.

- Hold ventilationsåbningerne fri i installationslokalet samt på selve brændeovnen.

- Gør aldrig brændeovnen våd og kom aldrig i nærheden af de elektriske komponenter med våde hænder.

- Indsæt ikke reduktionsstykker på røgudledningsrørene.

- Brændeovnen skal installeres i lokaler med passende brandsikring. Lokalet skal have alle nødvendige forsyningslinjer (strøm og udledninger), som er nødvendige, for at brændeovnen kan fungere korrekt og sikkert.

- Hvis brændeovnen ikke tænder, må tændingen IKKE gentages uden at brændeskålen er tömt.

•ADVARSEL: PILLERNE, SOM FJERNES FRA BRÆNDESKÅLEN, MÅ IKKE LÆGGES I MAGASINET.

MÅL OG FÆRDIGBEHANDLINGER

• sider i hvidt glas, top i støbejern og hvidt glas,
• sider i sort glas, top i støbejern og sort glas,
• grå glassider, grå støbejern og glas top,
• sider i gråt stål, top i støbejern og gråt glas

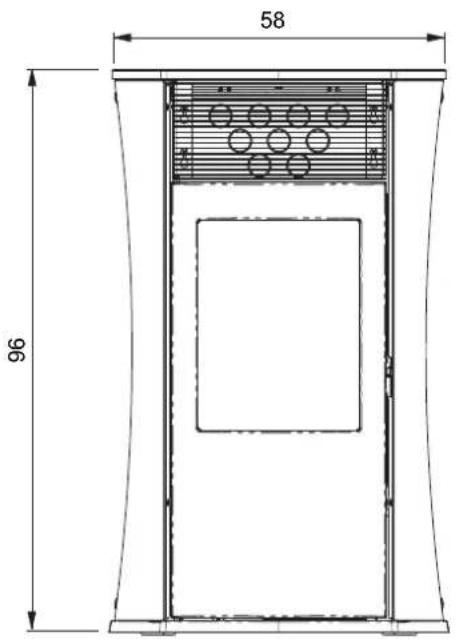

FORSIDE

58 96

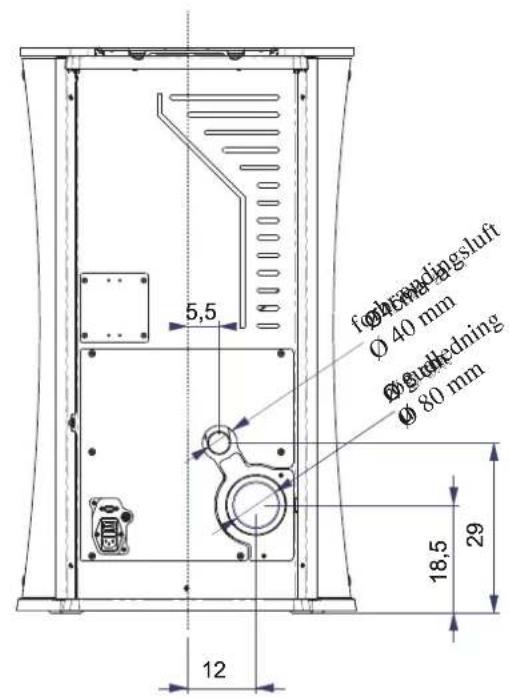

BAGSIDE

5,5 12 18,5 29 Ø 40 mm Ø 80 mm Ø 40mmingsluft

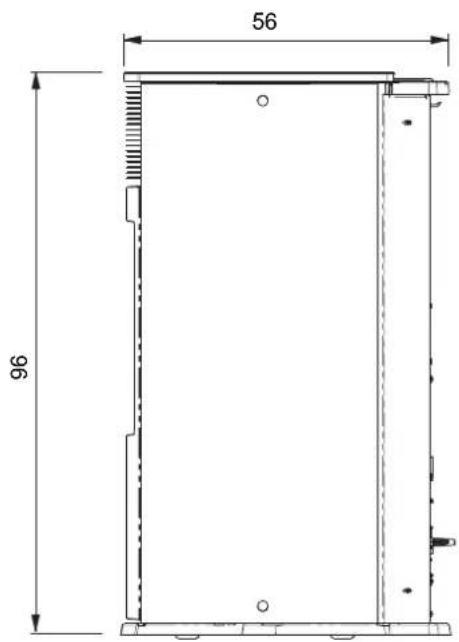

SIDE

56 96

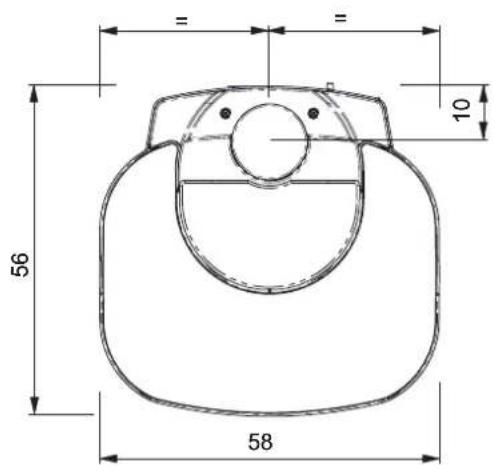

OVERSIGTSTEGNING

56 58 10

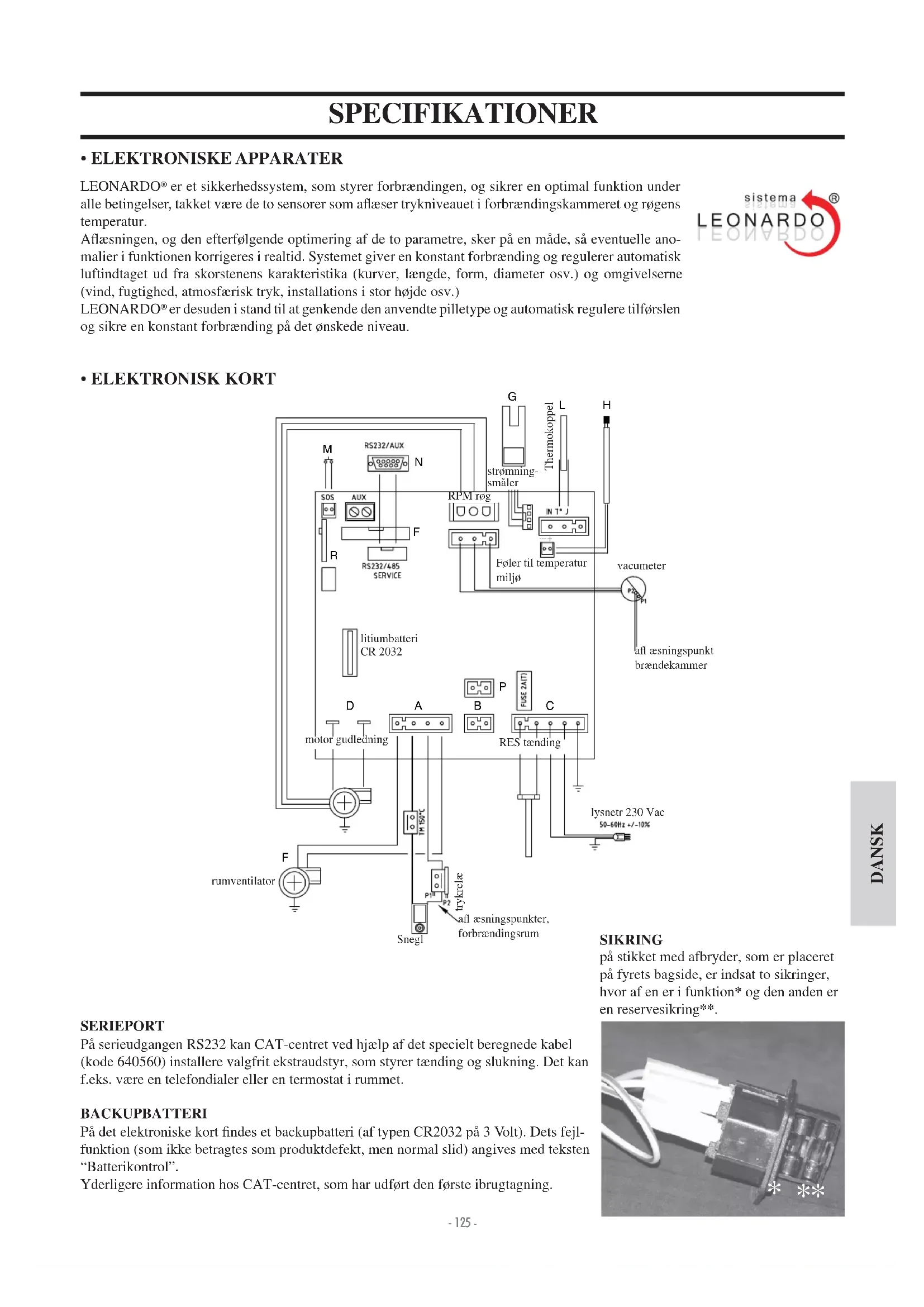

SPECIFIKATIONER

• ELEKTRONISKE APPARATER

LEONARDO® er et sikkerhedssystem, som styrer forbrændingen, og sikrer en optimal funktion under alle betingelser, takket være de to sensorer som aflæser trykniveauet i forbrændingskammeret og røgens temperatur.

Aflæsningen, og den efterfølgende optimering af de to parametre, sker på en måde, så eventuelle anomalier i funktionen korrigeres i realtid. Systemet giver en konstant forbrænding og regulerer automatisk luftindtaget ud fra skorstenens karakteristika (kurver, længde, form, diameter osv.) og omgivelserne (vind, fugtighed, atmosfærisk tryk, installations i stor højde osv.)

LEONARDO® er desuden i stand til at genkende den anvendte pilletype og automatisk regulere tilførslen og sikre en konstant forbrænding på det ønskede niveau.

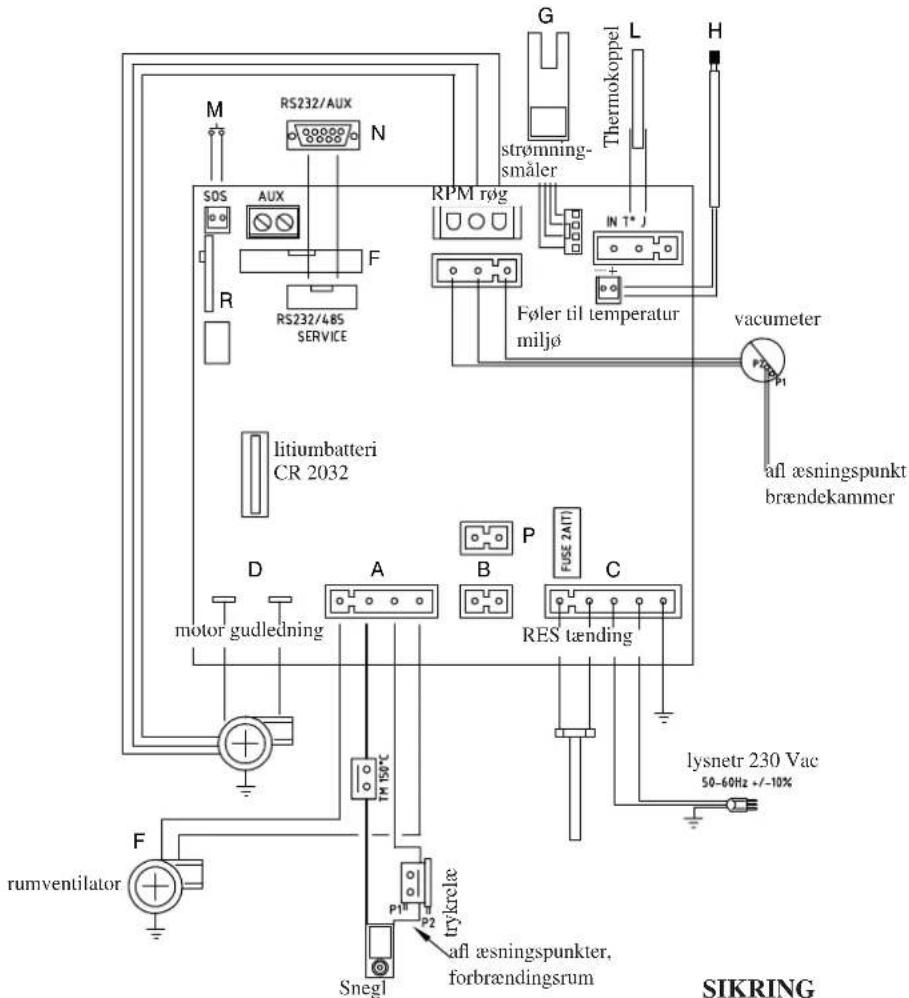

• ELEKTRONISK KORT

M RS232/AUX N SOS AUX R F RS232/485 SERVICE RPM røg G strømning- småler L in T° J H Føler til temperatur miljø litiumbatteri CR 2032 d motor gudledning D A B P FUSE 2ATI C RES tænding llysnetr 230 Vac 50-60Hz +/-10% lam aesningspunkt brændekammer d motor gudledning F F P1 P2 trykrela snegl afl aesningspunkter, forbrændingsrum Sikring

SERIEPORT

På serieudgangen RS232 kan CAT-centret ved hjælp af det specielt beregnede kabel (kode 640560) installere valgfrit ekstraudstyr, som styrer tænding og slukning. Det kan f.eks. være en telefondialer eller en termostat i rummet.

BACKUPBATTERI

På det elektroniske kort findes et backupbatteri (af typen CR2032 på 3 Volt). Dets fejl-funktion (som ikke betragtes som produktdefekt, men normal slid) angives med teksten "Batterikontrol".

på stikket med afbryder, som er placeret på fyrets bagside, er indsat to sikringer, hvor af en er i funktion* og den anden er en reservesikring**.

		Nominal effekt Nedsat effekt
Varmeeffekt 6,5	2,4 kW
Ydelse/effektivitet		90,1	94,8	%
CO-udledning 13 % O2		0,014	0,041	%
Maks røgtemperatur		133	71	°C
Minimumaftræk		12 - 5	10 - 3	Pa
Røgmængdte tilførelse		5,9	2,6	g/s
Brændelsesforbrug		1,5	0,5	kg/h
Kapacitet magasin		18		kg
Autonomi		10	30 Timer
Volumen, som kan opvarmes *		170		m3
Diameter røgkanal (han)		80		mm
Diameter luftindtag (han)		40		mm
Vægt, inklusiv emballage (glas/stål)		170,5 / 166,5		kg

* Det volumen, som kan opvarmes, er beregnet ud fra en isolering af boligen svarende til den italienske lov 10/91 og følgende ændringer samt et varmebehov på 33 Kcal/m³ ora.

Strømforsyning 230Vac +/- 10% 50 Hz
Afbryder on/off ja
Gennemsnitligt effektforbrug 100 W
Effektforbrug ved tænding 400 W

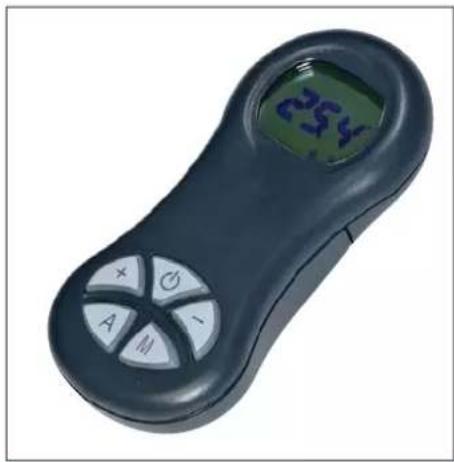

Fjernstyringens radiofrekvens (medleveret) adiobølger	2,4 GHz

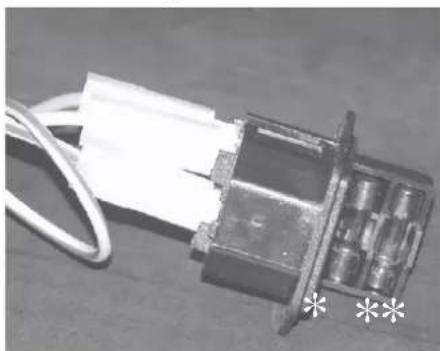

Beskyttelse på generel strømforsyning * (se side 125) Sikring 2AT, 250 Vac 5x20
Beskyttelse på elektronisk kort * Sikring 2AT, 250 Vac	5x20

N.B.

1) tag i betragtning, at andre apparater kan forårsage forstyrrelser i det elektroniske korts funktion.
2) advarsel: indgreb på komponenter under spænding, vedligeholdelse og/eller kontroller skal udføres af kvalificeret personale. (inden gennemførelsen af en hvilken som helst form for vedligeholdelse, skal strømtilførslen til brændeovnen afbrydes)

De ovennævnte data er vejledende.

EDII.KAMIN s.p.a. forbeholder sig retten til at ændre produkterne uden forvarsel og efter eget skøn.

SIKKERHEDSANORDNINGER

• TERMOELEMENT:

placeret ved rørudledningen hvor det aflæser temperaturen. Afhængigt af de indstillede parametre styrer den tændings-, drifts- og slukningsfaserne.

• VAKUUMMETER:

Placeret på røgudsugningen, som detekterer undertryksværdien (i henhold til installationsmiljøet) i forbrændingskammeret.

• LUFTSTRÖMNINGSSENSOR:

placeret i aspirationskanalen. Griber ind, når forbrændingsluftens strømning ikke er korrekt. Deraf følger problemer med lavtryk i røgkredsløbet, hvilket medfører, at brændeovnen slukker.

• SIKKERHEDSTERMOSTAT:

Griber ind hvis temperaturen indvendig i brændeovnen er for høj. Blokerer tilførslen af piller få fyret slukker.

• SIKKERHEDS TRYKRELÆ:

den træder i kraft når trykket inde i forbrændingsrummet skulle være utilstrækkelig til den korrekte drift.

Alle lokale og nationale love samt europæiske standarder skal være opfyldt ved installationen og anvendelsen af apparatet.

I Italien henvises til standarden UNI 10683, samt til eventuelle regionale anvisninger eller lokale sundhedsmyndigheder.

Det er imidlertid vigtigt, at henvise til de gældende love i de enkelte lande.

I tilfælde af installation i højhus, skal man spørge administratoren om lov på forhånd.

KONTROLLER KOMPATIBILITETEN MED ANDRE APPARATER

Ovnen må IKKE ikke installeres i samme miljø hvor der findes gasopvarmings apparater af type B (f. ek. Gasvarme kedler, ovne og apparater med udsugnings ventilator) idet ovnen kunne bringe miljøet i undertryks tilstand og påvirke apparaterners drift eller bliver påvirkede af dem.

KONTROLLER TILSLUTNINGEN TIL

STRÖMFORSYNINGEN (placer strømstikket på et punkt, som er let tilgængeligt)

Brændeovnen er udstyret med et elkabel, som skal indsættes i et stik med 230V 50 Hz, helst med termomagnetisk afbryder.

Variationer i spændingen på over 10 % kan beskadige bræn- deovnen.

Elanlægget skal leve op til gældende standarder. Kontroller jordforbindelsen inden brændeovnen installeres.

Hvis jordforbindelsen ikke er effektiv medfører det fejlfunktioner, som Edilkamin ikke er ansvarlig for.

Strømforsyningen skal have den korrekte styrke i forhold til brændeovnens effekt.

POSITIONERING

Brændeovnen må ikke hælde, hvis den skal kunne fungere korrekt. Kontroller gulvets bæreevne.

SIKKERHEDSAFSTANDE OG BRANDFOREBYGGELSE

Brændeovnen skal installeres så følgende sikkerhedsafstande er overholdt:

- Minimum afstand på siderne og bagpå er 20 cm fra brandbar materialer.

- Foran ovnen må der ikke stilles brandbar materialer indenfor 80 cm.

Hvis det ikke er muligt at overholde de anførte afstande, er det nødvendigt at sørge for tekniske og byggemæssige sikkerhedsforanstaltninger for at undgå risikoen fra brand.

Hvis brændeovnen installeres ved en træværk eller andet antændeligt materiale, er det nødvendigt at isolere røgudledningsrøret med passende materialer.

LUFTINDTAG

Der skal absolut placeres et luftindtag, som leder ud fra rummet, bag brændeovnen. Det skal have et minimumtværsnit på 80 cm² for at garantere tilstrækkelig luftnæring til forbrændingen.

Alternativt kan luften hentes direkte udendørs gennem et forlængerstykke i form af et stålrør med en diameter på 4 cm, som er placeret som bagsiden af ovnen. Røret må ikke være på over 1 meter og må ikke have kurver. Det skal afsluttes med et stykke, som vender 90° nedad for at beskytte mod vinden.

Under alle omstændigheder skal luftindtagskanalen have et tværsnit på mindst 12 cm2 langs hele længden. Den udvendige åbning skal beskyttes mod insekter med et net, som ikke må reducere luftpassagen til under 12 cm².

R∅GUDLEDNING

Udledningssystemet skal være det eneste for brændeovnen (det er ikke tilladt at udlede røgen i samme aftrækskanaler som andre apparater).

Røgen ledes ud gennem mundstykket med en diameter på 8 cm, som sidder på brændeovnens bagside. Aftræksrøret, som leder røgen ud, skal være af stål, som er certificeret EN 1856.

Røret skal være hermetisk forseglet. Røret skal fastgøres og eventuelt isoleres med materialer, som er modstandsdygtige over for høje temperaturer (silikone eller andre klæbematerialer specielt til høje temperaturer).

Den eneste tilladte horisontale rørstykke kan have en længde på op til 2 meter. Der må være op til 3 kurver med en vinkel på maks. 90° (i forhold til lodret retning).

Det er nødvendige (med mindre udtrækket leder ind i en skorsten) med en længde på mindst 1,5 m og en beskyttelse mod vinden på det udvendige endestykke.

Det lodrette rør kan enten være indendørs eller udendørs.

Hvis røgaftrækskanalen er udendørs, skal den forsynes med passende isolering. Hvis røgaftrækskanalen leder ind i en skorsten, skal denne være egnet til fast brændstof. Hvis den er større end ∅ 150 mm, skal den tilpasses ved at indsætte et rør i egnet materiale med egnet tværsnit (f.eks. stål ∅ 80 mm).

Alle røgkanalens dele skal kunne inspiceres. Alle skorstene og røgudsugningskanaler, som har apparater forbundet, som benytter fast brændstof, skal rengøres mindst en gang om året (kontroller om der findes nationale eller lokale reguleringer herfor).

Manglende inspektion og rengøring øger faren for brand i skorstenen. I tilfælde af brand skal pillemagasinet tømmes. Ilden må ikke slukkes med vand. Kontakt specialiseret personale inden brændeovnen tændes igen.

Ovnen er designet til at virke under alle vejrforhold. I særlige omstændigheder, som stærk vind, kan sikkerhedsanordningerne slå til og slukke ovnen. I dette tilfælde bør apparatet ikke sættes i gang med sikkerhedsanordningerne slået fra; hvis problemet skulle vedvare, skal man henvende sig til Assistance Centret.

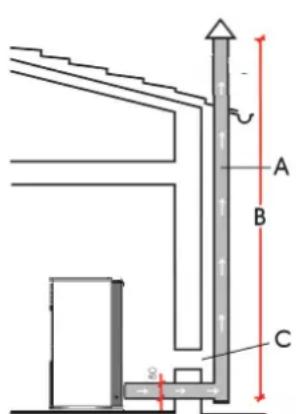

TYPISKE

Fig. 1

EKSEMPLER

Fig.

2

B: min. højde 1,5 m og under alle omstændigheder over tagryggen

C-E: luftindtag fra fri luft (minimumtværsnit 80 cm²)

D: skorsten i stål, indsat i allerede eksisterende skorsten i mur.

SKORSTEN

De principielle egenskaber er:

- indendørs tværsnit ved starten skal svare til skorstenens tværsnit. Tværsnittet ved udgangen må ikke være mindre end det dobbelte af skorstenens tværsnit

- placering i fri vind over tagryggen og uden for zoner med returvind.

INSTALLATION

fig. 1 figB A

D C C

Ovnen er leveret med siderne, toppen og beskyttelserne monterede til transporten.

Til fjernelsen af beskyttelserne følges denne fremgangsmåde:

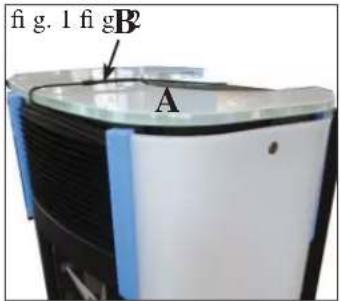

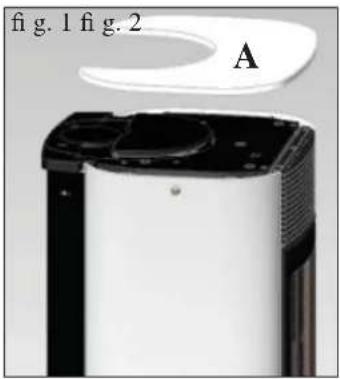

- Fjern glastoplåget (A – billede1) efter at have skåret fast-spændingsstroppen (B – billede 1) og fjern de fire tykkelser og midterbøjlen (C/D - billede 2).

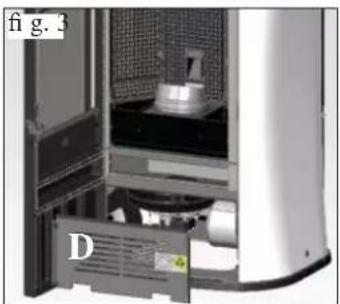

- Lågen åbnes og det forzinket panel fjernes (D - billede 3).

- Lågen lukkes og bagprofilerne i pladejern tages af (G - billede 6).

- Glassiderne afmonteres (H - billede 7) med beskyttelserne.

- Gummidimserne under fastgørelsesbøjlerne (øvre og nedre) til glassiderne fjernes.(I - billede 8).

- Monteringen foretages ved at udføre de omtalte handlinger i omvendt orden

- Før glastoplåget stilles på plads igen, isæt de 5 medfølgende gummiringe og de 10 underlagsskiver i de tilhørende sæder på toplåget i støbejern (L/M - billede 9/10).

fig. 6 G

Ovnen er leveret med siderne og toppen monterede, og med beskyttelser til glastoppen til transporten. Beskyttelserne fjernes fra toppen med samme fremgangsmåde som ovenfor beskrevet.

INSTALLATION

MYA ECO OVNEN er tilrettelagt til forbindelse af røgafgangsrøret fra toppen og bagfra. Ovnen er leverede klar til forbindelse bagfra.

For at udføre forbindelsen mellem røgafgangen til skorstenen fra toppen skal det specifi kke set anvendes.

Settet består af følgende dele:

• n°1 spændebånd ∅ 80 (L).
• n°1 knærør med kighul (M).
• n° 1 røgafgangsrør (P).
• n° 2 lukning af røgafgang fra toppen (Q).

For udgaven med glassider:

• Glastoppen der er støttede, flyttes (A - billede 1).
• lågen åbnes og den forzinket plade fjernes (B - billede 2).
• Vingemøtrikkene på venstre indvendig side, øverst og nederst, løsnes (C/D - billede 3/4).
• Lågen lukkes og bagprofilen i pladejern fjernes (E - billede 5).
• Glassiden afmonteres (F - billede 6) sammen med stiftene (beslag?) (G - billede 6).
• Genmonteringen af settet foretages som beskrevet på den følgende side

For udgaven med stålsider:

• Glastoppen der er støttede, flyttes (H - billede 7).
• Tag siden stål fastgjort til strukturen af komfur med 2 skruer (X -. billede 7) at fjerne, trække den opad (I -. billede 8)

NB. Brug det medfølgende rør i silikone under installationen til samlingen af røgventilatorens rørende og de forskellige forbindelser, som udgør røgudledningen.

• Skillevægen fjernes (H - billede 7) og hvis det er nødvendig også den hullede lave bagside (I - billede 7).

• Spændebåndet løsnes (L -billede 8) og røgafgangrøret tages af (L1 - billede 8).

• Knærøret med kikhul placeres (M - billede 9) og fastgøres v.h.af det samme spændebånd der før blev løsnet.

• Støbejerns proppen (N - billede 10) der ligger på toppen tages af og røgudgangsrøret indføres på siden af ovnen (P - billede 10).

• Omkring røgudgangsrøret placeresde to pldejerns lukninger (Q - billede 11) og de fastgøres med skruer.

• Den før afmonterede side genmonteres (for udgaverne med siderne i glas, placeres pakningerne og metaldelene som vist i billede 12).

-Skorstensrøret indføres (R - billede 13) (ikke medleveret) og fastgøre den med et spændebånd (S - billede 13) (ikke medleveret).

INSTALLATION

fig. 1 fig. 2 A A A1

C B

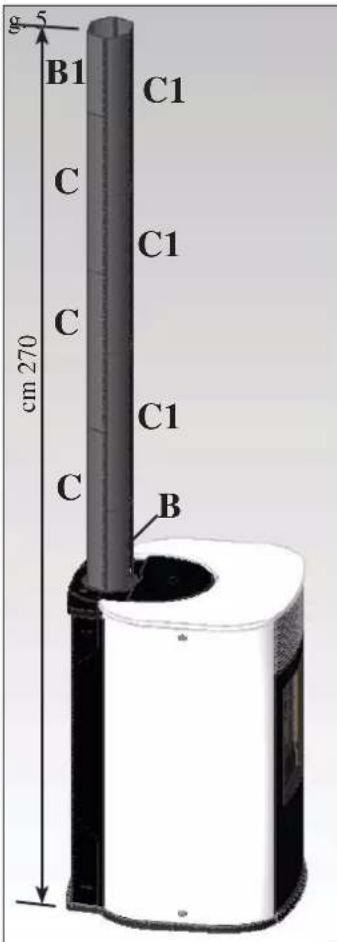

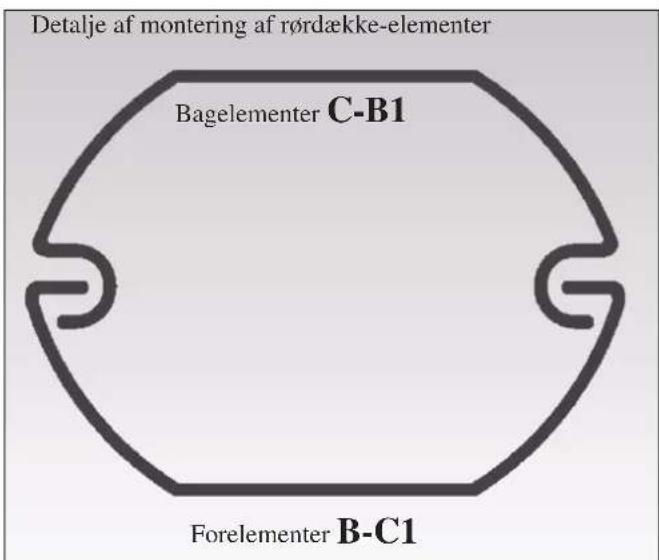

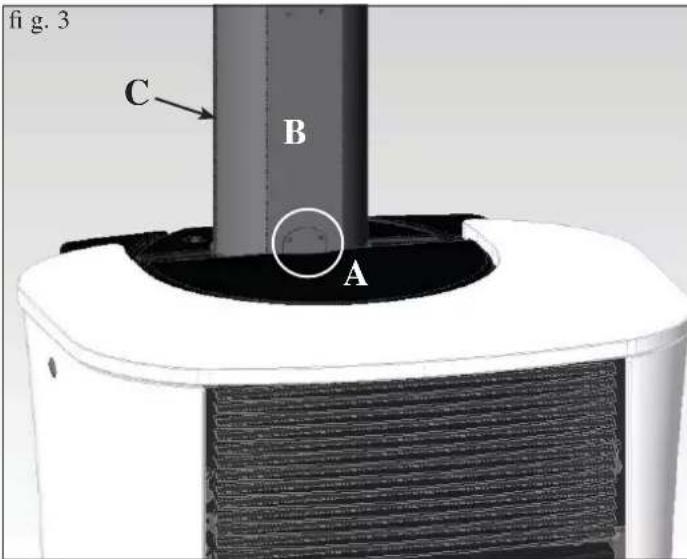

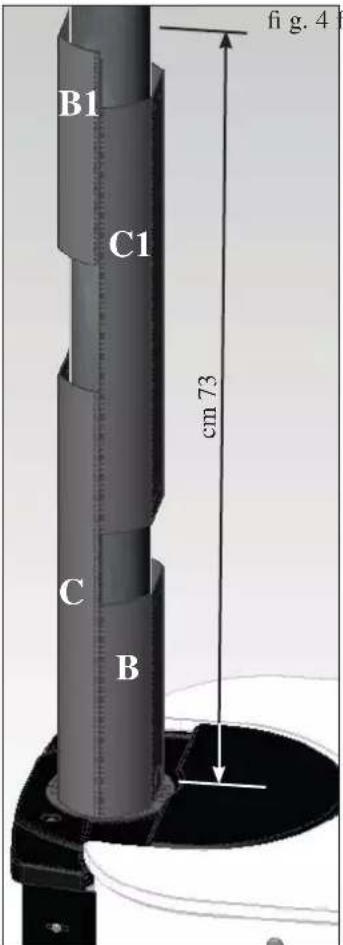

EKTRA SET TIL DÆKNING AF LODRET SKORSTENSR∅R

Settet består af følgende dele:

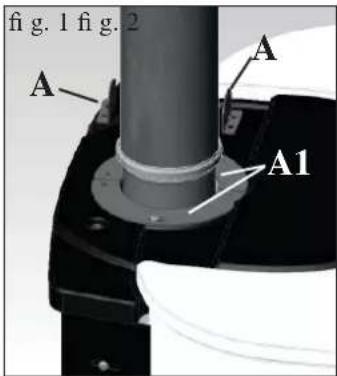

• n°1 bøjle til fastgørelse af rørdæk (A - billede 1)
• n°2 korte rørdæk L=25 cm (B-B1)
  -n°2 lange rørdæk L=50 cm (C-C1)
  -n°2 galopskruer 4,2x13
  -n°2 galopskruer 4,2x6,5

fig. 3 C B A

For at montere settet følges denne fremgangansmåde:
- Bøjlen til at dække røret (A - billede1) fastgøres med de medleverede skruer 4,2x6,5 på de to pladejern lukninger i de beregnede boringer.
- På forsiden indføres et kort rørdække-element (B -billede 2) og påbagsiden et langt element (C - billede 2).
- Bøjlen (A), der blev monteret i forvejen, fastgøres til det lange rørdække-element på bagsiden (C) med skruer 4,2x13 (billede 3).
- På forsiden indføres det andet lange rørdækkende-element (C1 - billede 4) og på bagsiden det korte rørdækkende-element (B1 - billede 4) indil at nå 73 cm højde (svarende til en total højde på 169 cm fra gulvet, inklusiv onven.

B1 C1 cm 73 B fig. 4

g 5 B1 C1 C C1 C cm 270 C1 B

Hvis det skulle være nødvendig at nå en højde fra gulv til loft svarende til 270 cm, anvendes 4 ekstra lange rørdække-elementer (C-C1) (billede 5).

Detalje af montering af rørdække-elementer Bagelementer C-B1 Forelementer B-C1

BRUGSANVISNING

Igangsættelsen skal udføres af et af Edilkamin autoricerede Service Center (CAT), til første tænding og godkendelse i overensstemmelse med norm UNI 10683.

Denne standard fastlægger kontrolproceduren som skal følges på stedet, og som har til formål at sikre systemets korrekte funktion.

Inden brændeovnen tændes

Til den første tænding er det uundværlig at henvende sig til Edilkamins lokale Tekniske service center(CAT), (flere informationer på www.edilkamin.com), der vil indstille ovnen i forhold til den anvendte type pellet og til installations omstændighederne med den hensigt at aktivere garantien.

Hvis tændingen af et autoriserede Service Center (CAT) ikke sker, kan Edilkamin ikke garantere den korrekte virkning.

Under den første brug kan lakeringen afgive en let lugt, som forsvinder i løbet af kort tid.

Inden brændeovnen tændes skal følgende kontrolleres:

• Korrekt installation
• Strømforsyningen
  • Lugens lukning, som skal være tæt
• Ren brændeskål
• Standbyindikation på skærmen (dato, effekt eller temperatur blinker).

OPFYLDNING AF PILLEMAGASIN

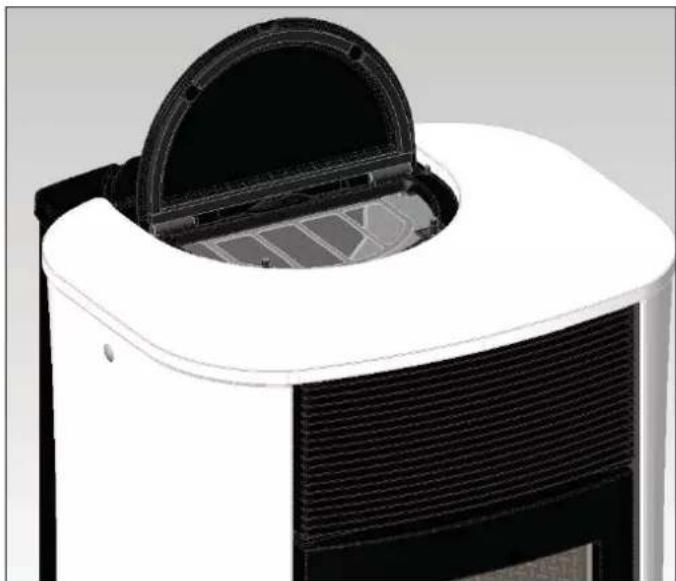

Låget på magasinet åbnes med et praktisk "klik-klak-system" ved et let tryk på støbejernslågets forreste del (fig. 1-2).

BEMÄRK:

brug handsken, som følger med leveringen, hvis magasinet fyldes op mens brændeovnen er tændt og derfor varm.

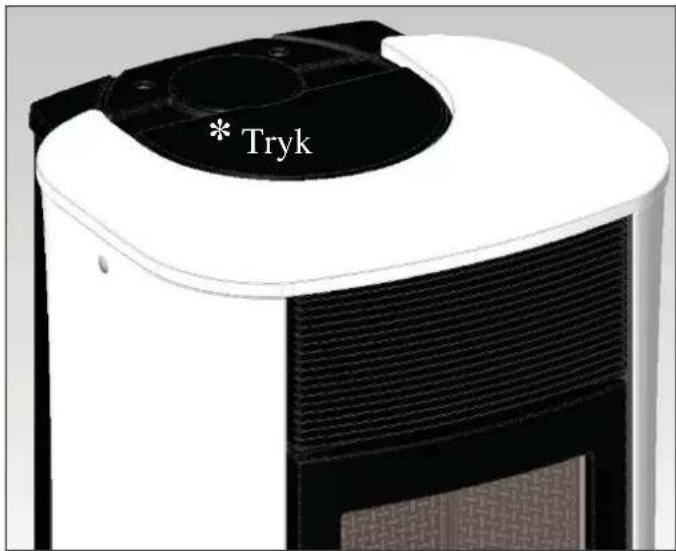

* Tryk

fig.1

MYA ECO er designet og programmeret til at forbrænde træpiller med en diameter på cirka 6 mm.

Træpiller er et brændselselement i form af små cylindere, som er fremstillet ved at presse savsmuld og andre værdimaterialer uden brug af lim eller andre fremmede materialer.

De sælges i sække på 15 kg.

Der må IKKE brændes andet materiale i brændeovnen. Den kan IKKE fungeret korrekt med andet materiale.

Brug af andre materialer (også træ), som kan spores med laboratorieundersøgelser, får garantien til at bortfalde. Edilkamin har projekteret, testet og programmeret sine produkter, så de garanterer de bedst mulige præstationer med træpiller med følgende egenskaber:

diameter : 6 millimeter

maks. længde : 40 mm

maks. fugtighed : 8 %

varmeydelse : mindst 4300 kcal/kg

Brug af piller med andre egenskaber kræver en specifi k kalibrering af brændeovnen mage til den, som udføres af CAT (servicecenteret) ved 1. tænding.

Brugen af uegnede piller kan medføre: nedsat ydelse, anomalier i funktionen, afbrydelser pga. tilstopning, snavset glas, uforbrændt materiale ...

Pillerne kan nemt kontrolleres ved at kigge på dem: Gode: glat, regelmæssig længde, kun lidt støvet.

Dårlige: med revner i længde- og tværgående retning, meget støvet, forskellig længde og blandet med fremmedlegemer.

BRUGSANVISNING

FJERNSTYRING

Den benyttes til at betjene alle funktionerne til anvendelsen.

Beskrivelse af knapper og display:

: Til tænding og slukning (fra stand by Fjernstyring til aktiv Fjernstyring).

+/- : til at forøge /sænke indstillingerne.

A : til at vælge Automatisk virkning.

M : til at vælge Manuel virkning og få adgang til kontrol og programmerings menuerne.

- blinkende ikon : fjernstyringen söger netforbindelse.

- fast lysende ikon: fjernstyringen har aktiv forbindelse

alfanumerisk display med 16 tal i to linjer af 8 tal hver

- blinkende ikon: ovn i tændingsfase

- fastlysende ikon: ovn i drift

manuel indstillingsfunktion (på displayen vises arbejdskraftens værdi)

automatisk funktion

( på displayen vises temperaturens værdi).

På displayen vises andre brubar informationer, udover ikonerne beskrevede ovenfor.

- tand-by position:

der vises miljøtemperaturen (20°C), de tilovers blevne kg pellet i beholderen (15 Kg) og klokkeslæt (15:33)

- Manuel Arbejdsdrift:

den angivet effekt vises (Power1), miljøtemperaturen (20°C), Kg Pellet og den resterende autonomi (15 kg 21H)

- Automatisk Arbejdsdrift:

den angivet temperatur vises(Set 22°C), miljøtemperatur (20°C), Kg pellet og den resterende autonomi (15 kg 21H).

TRYK IKKE PÅ KNAPPEN FLERE GANGE

BEMÆRK: Hvis fjernstyringen ikke bruges i nogle sekunder, formørkes dispayen, fordi energi besparelsesfunktionen træder i kraft. Displayen aktiverer sig når der trykkes på en hvilken som helst knap.

BRUGSANVISNING

Genopfyldning af øresnelgen.

Ved den første anvendelse eller i tilfælde af fuldstændig udtømning af pellet beholderen, for at fylde øresnelgen trykkes samtidig knapperne”+” og “-” på fjernstyringen i nogle sekunder; derefter, når knapperne er blevet slippet, kommer ordet “RICARICA”(OPLADNING)frem.

Handlingen skal udføres før tændingen hvis er gået i stå p.g.a. mangel af pellet, när handlingen er færdig tømmes diglen før der tændes påny.

Det er normalt at der bliver en mångte pelleter til overs som øresneglen ikke kan tage op..

Automatisk tænding

Når ovnen er på stand by og knappen på fjernstyringen trykkes i 2" , vil tændings proceduren gå i gang og "Avvio"(Start) skriften vil tænde sig; samtidig vil en nedtælling i sekunder (fra 1020 til 0) starte. Allivel har tændingsfasen ikke en forudbestemt tid: dens varighed kan nedsættes når skemaet viser at nogle tester er bestået. Efter ca 5 minutter dukker flammerne op.

Manuel tænding

I tilfælde af temperaturen falder under 3°C, så at el-modstanden ikke bliver varm nok eller hvis denne skulle være midlertidigt ude af funktion, kan man anvende til tændingen lidt “diavolina”. Et stykke godt tændt “diavolina” lægges i diglen, lågen lukkes og knappen trykkes ♦ fra fjernstyringen.

EFFEKT INDSTILLING

- Manuel virkningsmåde fra fjernstyringen.

Når ovnen er i drift og der trykkes en gang på knappen “M”, vises på dispayen ordet “POTENZA P”(EFFEKT P)(med anvisning af effekten ovnen arbejder med), ved at trykke på knapperne “+” og “-” kan man forøge eller nedsætte ovnens arbejdseffekt (fra “POTENZA P1” til “POTENZA P5”).

- Automatisk virkningsmåde fra fjernstyringen.

Ved at trykke på knappen “A” vælges den automatiske virkningsmåde og man indstiller dermed temperaturen man vil nå til i lokalet (for at indstille temperaturen mellem 5°C til 35°C anvendes knapperne “+”og “-” og ovnen vil justere arbejdseffekten til at opnå den indstillede temperatur. Hvis der indstilles en temperatur der er lavere en lokalets, vil ovnen blive på “POTENZA P1”.

Slukning

Når ovnen er i drift startes sluknings proceduren ved at trykke på knappen i 2" og på displayen vises nedtællingen fra 9 til 0 (i alt 10 minutter). Sluknikningsfasen omfatter: afbrydelse af fald af pellet. ventilation på fuld blus. motor til røgudsugning på maks hastighed.

Stikkontakten må aldrig tages ud under sluknings processen:

- afbrydelse af pellet tilførelsen

• ventilation på maks hastighed.

- Røgafgangsmotor på maks hastighed.

Stikkontakten må aldrig tages ud i løbet af slukningen.

HANDLINGER DER UDELUKKENDE KAN UDFÖRES MED FJERNSTYRINGEN

Ur indstilling Ved at trykke på knappen "M" i 2" tænder på menuen "Orologio"(Ur) så man kan indstille uret på el-kortet. Ved at trykke igen på knappen "M" vil man se efter hinanden, så de kan indstilles, de følgende dataer: Dag, Månede, År, Time, Minutter, Dag i ugen.

BRUGSANVISNING

Skriften SALVATAGGIO ??(OPLAGRING?) skal bekraftes med "M" og muliggører at verificere om handligerne udførte indtil da, er rigtige før de bekraftes (på displayen kommer ordet Salvataggio frem).

Ugelig time programmering

Denne funktion kan vælge den type programmering hvor det er mulig indstille op til højst tre tændinger.

Ved at bekrafte på displayen med knappen "M" kommer en følgende muligheder frem:

NO PROG (ingen program indstillet)

DAGLIG PROGRAM (samme program for alle dage)

UGELIG PROGRAM (specifik program for hver dag i ugen) Med knapperne “+” og “-” går man fra en type programmering til den anden. Ved at bekrafte med knappen “M” valget “PROGRAMMA GIORN” vil den eller de indstillede programmer være den samme for hver dag i ugen.

- 1° progr.(en tænding og en slukning om dagen), 2.progr. (d.s.),3.progr.(d.s.) Knappen “-” anvendes til at gå i omvendt orden. Hvis 1. program vælges vises tændings tiden. På displayen læses: 1”ACCESO” timer 10; med knappen “+” og “-”ændres tiden og den bekraftes med knappen “M” (All 1 On/Hour 10). På displayen læses: 1”ACCESO” minutter 30; med knappen “+” og “-”ændres minutterne og de bekraftes med knappen “M” (1 Off min). Det samme gøres når de følgende slukninger og tændinger programmeres. De bekraftes ved at trykke på “M” når skriften SALVATAGGIO?? kommer frem på displayen.

Når “UGELIG PROG.” bekraftes, skal programmerings dagen vælges: 7 Sø;Prog.1; 1 Ma; 2 Ti; 3 On; 4 To; 5 Fr; Lø; Når dagen er valgt, bruges knapperne “+” og “-” til at vælge tre tændinger og til at bekrafte, programmeringer vider føres på samme måde som “DAG PROGRAMMERING”, ved at vælge for hver dag i ugen om der skal aktiveres en programmering, dens antal indgreb og tider. I tilfælde af fejl er det muligt at forlade programmet uden oplagring ved at trykke 📍 på en knap og på displayen vil der stå NO SALVATAGGIO (ingen oplagring).

Ændring af pellet læsset (med deaktiveret selvregulering) Ved at trykke i to sekunder på knappen "M" fra fjernstyringen læse anvisningerne op og ned med knapperne "+" og "-" ,finder man beskrivelsen "Menù utente" (betjeningsmenu), og ved at bekrafte læses "ADJ-PELLET;ADJ TIRAGGIO og MENU RADIO" (CAT). Det er muligt at rette manuelt pellet faldet, ved at ændre tilførelsen procentvis (+/- 30%). Ved at bekrafte denne funktion med knappen menu kan man indstille pellet læsningen, ved at indtaste en lavere værdi læsses der en mindre mængde pellet, med en højre værdi læsses der en højre en. Denne funktion kan være brugbar når man har skiftet type pellet i forhold til dem ovnen er blevet indstillet til og derfor kræves der en rettelse af læsningen.

Hvis denne rettelse ikke skulle vise sig tilstrækkelig skal Edikamins Autoriserede Tekniske Service Center (CAT) kontakes, til en ny justering.

Bemærkning om flammens variabilitet: Eventuelle ændringer af flammens tilstand er afhænging af den anvendte pellet type, eller af den almindelig variabilitet en fast brændsel har og af den regelmæssige rensning af diglen ovnen automatisk udfører (bemærk: de erstatter IKKE den nødvendig kolde sugning før tændingen fra brugerens side).

RESERVE MELDING

Ovnen er forsynet med en elektronisk funktion for at vurdere hvor meget pellet der er tilovers i beholderen. Systemet er integreret i printkortet så man selv kan læse når som helst hvor mange Kg pellet der er tilovers. For at systemet kan virke korrekt er det vigtigt at i løbet at den første fyring ( der udføres af et Autoriceret Service Center (CAT)) følges denne fremgangsmåde. Det drejes om en general henvisning. En bedre større nøjagtighed opnås med en rigtig nulstilling før at der foretages en ny påfyldning. Edilkamin tager ikke ansvaret for variationer i forhold det beskrevne (det kan være forårsaget af udvendig faktorer).

BRUGSANVISNING

Før at systemet aktiveres, skal man fylde en pose pellets i beholderen og bruge ovnen indtil den ikke er brugt op. Dette med den hensigt lave en kort indfyring af systemet. Derefter kan man fylde beholderen helt op og starte ovnen. I løbet af driften, når det bliver muligt at fylde en hel pose med 15 Kg pellet på, vil der stå på displayen, blinkende med mellemrum, "RISERVA". Efter at have helt posen på, skal de 15 kg tegnes ind i hukommelsen (Den med leveret handske anvendes). Med den hensigt følges denne fremgangsmåde:

1. Knappen "M" trykkes (i ca 3-4 sekunder) indtil ordet "OROLOGIO"(ur).
2. Knappen “+” trykkes indtil ordet “RISERVA”(reserve).
   3, knappen "M" til det følgende skæmbillede,

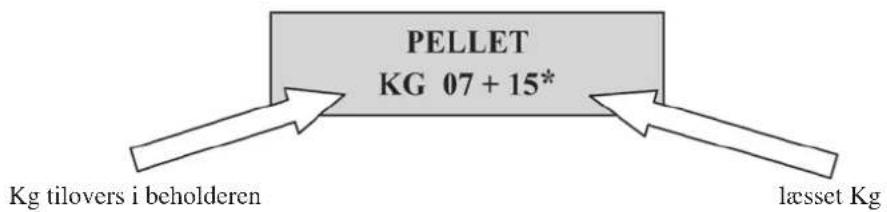

PELLET KG 07 + 15* Kg tilovers i beholderen læsset Kg

derefter med knap "+" bringes tallet (*) til værdi lige med de Kg pellet der blevet fyldt på (15 Kg i dette tilfælde).

Som følge af den omtalte handling, vil systemet, efter at have opbrugt 15 Kg få ordet "RISERVA" til at blinke med mellemrum. Derefter skal handlingen gentages med start fra punkt 1 til punkt 5.

N∅DHJÆLPKNAP

I tilfælde af fjernstyringen skulle går i stykker, er det muligt at få adgang til basisfunktionerne v.h.a. en rød nødhjælpknap, der fi ndes på ovnes højre side (se billede 1).

Knappen trykkes en eller flere gange for at aktivere den ønskede funktion:

1. MED SLUKKET OVN

ved at trykke på den røde knap i 2" tænder ovnen sig.

1. MED TÄNDT OVN

ved at trykke på den røde knap i 2" tænder ovnen sig.

1. MED T/ENDT OVN

manuel måde, ved at trykke på den røde knap kan man flytte fra P1 til P3.w

1. MED TÄNDT OVN

automatisk måde, ved at trykke på den røde knap kan man flytte fra 5°C til 30°C.

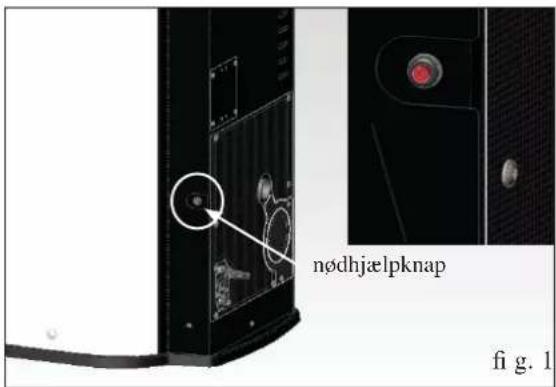

nødhjælpknap fi g. 1

VEDLIGEHOLDELSE

Inden gennemførelsen af en hvilken som helst form for vedligeholdelse, skal strømtilførslen til brændeovnen afbrydes.

En regelmæssig vedligeholdelse er en forudsætning for en velfungerende brændeovn

Eventuelle problemer, som opstår pga. manglende vedligeholdelse, medfører garantiens bortfald.

DAGLIG VEDLIGEHOLDELSE

Handlinger, som skal udføres med slukket og kold brændeovn med afbrudt strømtilførsel

• Skal udføres med en støvsuger (se valgfrit ekstraudstyr side 141).
• Proceduren kræver kun få minutter.

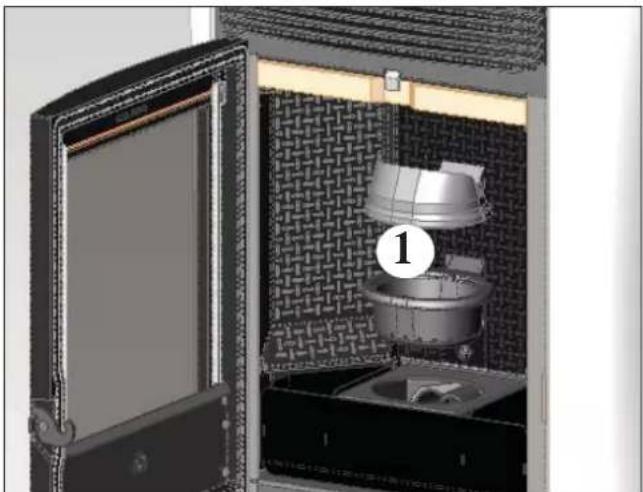

• Lågen åbnes, diglen (1 - billede A) tages ud og resterne heldes ned i askeskuffen (2 - billede B).
  • T∅M IKKE RESTER NED I PILLEMAGASINET.
• Ildstedet, ildplanen og rummet omkring diglen, hvor asken falder.
• Digelrummet støvsuges og dens kanter der kommer i kontakt med dens sæde, renses.
• Hvis nødvendigt rengøres glasset (når det er koldt)

- Askeskuffen tages ud og tømmes i en ikke antændelig beholder (asken kunne indeholde gløder eller/og endu varme stykker).

- Diglen tages af (1 - billede A), den skrabes med den medleverede skraber og hullerne der eventuelt er forstoppede renses.

Der må aldrig støvsuges varm aske. Det skader støvsugeren og kan forårsage brand.

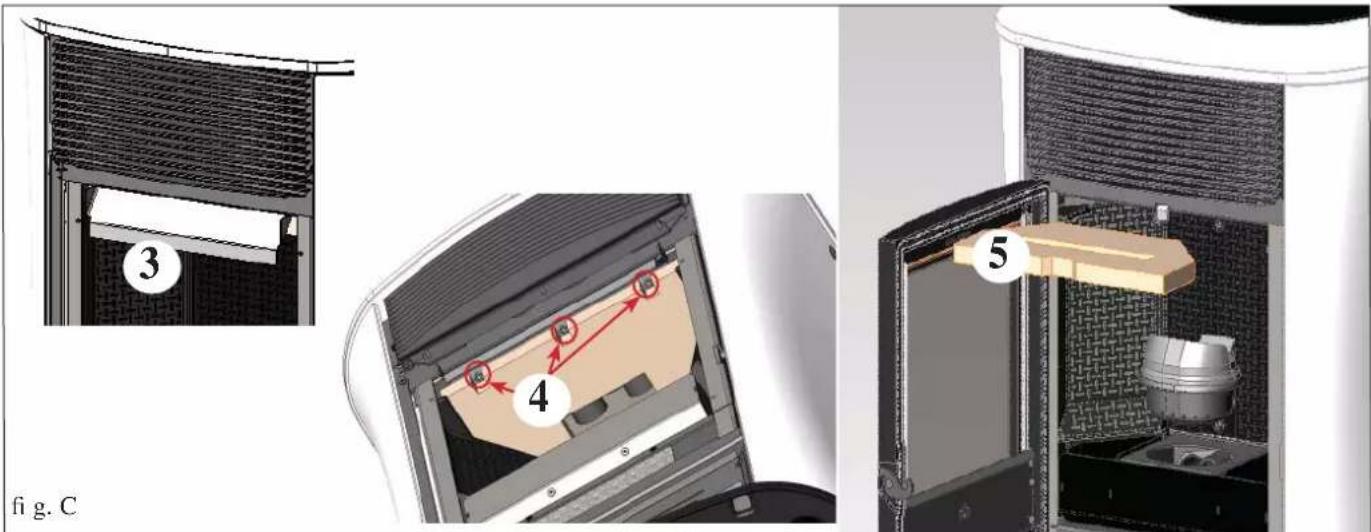

• Det overstående element tages ud (5 billede - C) og resterne heldes over i askeskuffen (2 - billede B). Overdelen kan første fjernes, når ledepladen med de 3 skruer under selve ledepladen er fjernet (3-4 billede - C).
  Elementet er en komponent der er udsat for slid, Edilkamin vil ikke være ansvarlig hvis den går i stykker, især hvis brydet skyldes uddragningen eller genplaceringen af den samme i dens sæde.
• Pellet beholderen tømmes og støvsuges.

3 4 5 fig. C

VEDLIGEHOLDELSE

SÆSONVEDLIGEHOLDELSE (udføres af Edilkamins servicecenter (CAT))

Består i:

• Generel indvendig og udvendig rengøring
• Omhyggelig rensning af udveksling rørene der findes inden i varmlufts udgangsristen anbragt i den høje påovnens forside.
• Omhyggelig rengøring og fjernelse af skorper fra brændeskålen og det omkringliggende rum
• Rengøring af ventilatorer, kontrol af mekanisk spil og fastgørelse
• Rengøring af røgkanal (udskiftning af tætninger på røgudledningsrøret)
• Rengøring af røgkanaler (se ugentlig rengøring)
• Rengøring af ventilatorrum for røgudtrækning
  • Rengøring af strømningsmåler
• Kontrol af termoelement
• Rengøring, inspektion og afskrabning af rummet med tændingsmodstanden, eventuel udskiftning af modstand
• Rengøring/kontrol af det synoptiske panel
• Visuel inspektion af elektriske ledninger og tilslutninger
• Rengøring af pillemagasin og kontrol af samfunktion med sneglens gearmotor
  • Udskiftning af lugens tætning
• Funktionstest, påfyldning af snegl, tænding, 10 minutters funktion og slukning

Hvis brændeovnen bruges meget ofte anbefales det at rengøre røgkanalen hver 3. måned.

ADVARSEL !!!

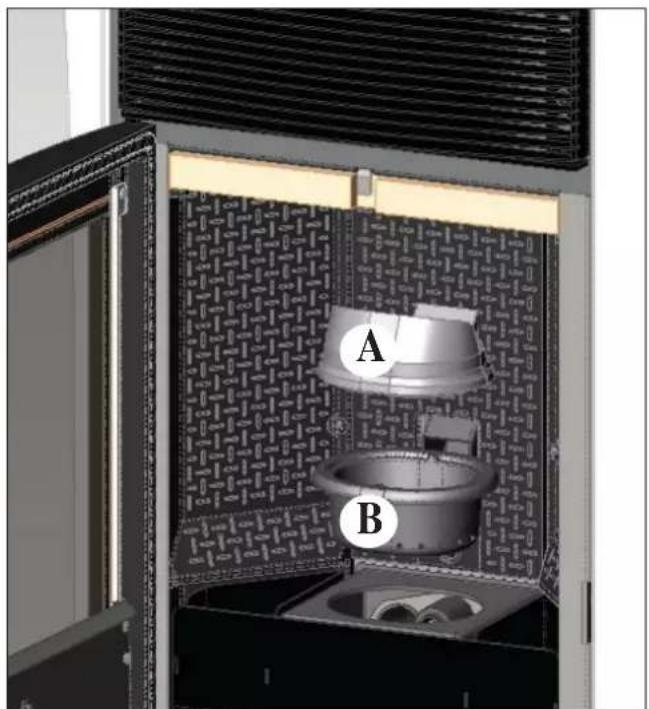

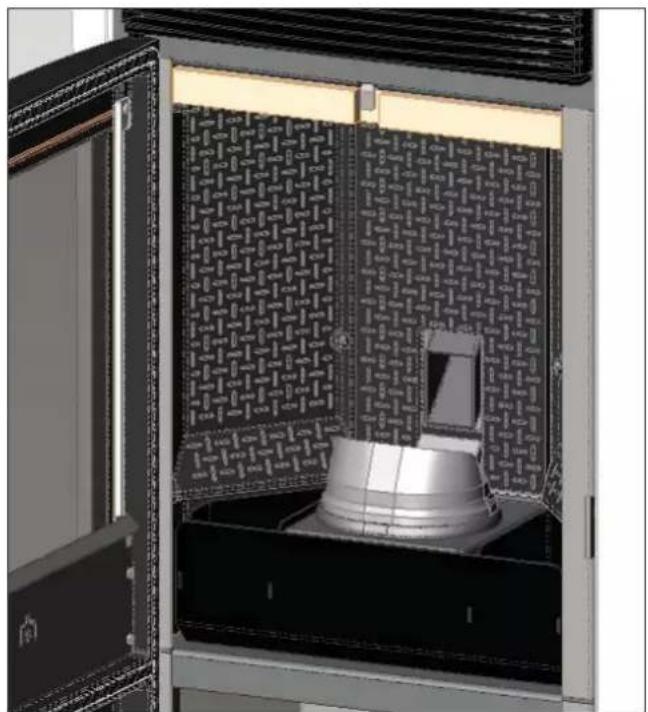

Efter normal rengøring, kan en FORKERT samling af den øvre (A) (fig. D) og nedre (B) (fig. D) del af brændeskålen påvirke brændeovnens funktion negativt.

Derfor er den nødvendigt at sikre, inden brændevnen tændes, at delene er sat korrekt sammen som vist i (fig. E), uden aske eller uforbrændt materiale på kanten, hvor de støtter.

Venligst bemærk at hvis ovnen anvendes uden at rense smeltediget, kan dette medføre gastænding i forbrændingskammeret, hvilket kan resultere i en eksplosion der sprænger glasset.

N.B.:

• Alle uautoriserede ændringer er forbudt
• Brug reservedele, der er anbefalet af producenten
• Anvendelsen af ikke originale komponenter medfører garantiens forfaldelse.

A B

fig. D fig. E

I tilfælde af problemer vil ovnen standse automatiskt og fuldbyrde sluknings processen og på displayen vises en skrift angående årsagen til slukningen (se herunder de forskellig meddelser).

Stikkontakten må aldrig tages ud under sluknings processen p.g.a. blokering.

I tilfælde af blokering, for at genstarte ovnen skal sluknings processen blive færdig (600 sekunder med lyd melding) og derefter trykkes der på knappen.

Ovnen må ikke tændes før at oversagen til blokeringen er blevet fundet og diglen blevet RENSET/T∅MT.

MELDINGER OM EVENTUELLE ÅRSAGER TIL BLOKERINGER SAMT ANVISNINGER OG L∅SNINGER:

1) Melding: kontrol af luftgennemstrømningen (den slå til hvis føleren mærker at der er mangel på tændende luft).

Fejl: Šlukning p.g.a indsugning

Strømningen kan være utilstrækkelig hvis lågen er åben eller den ikke er tæt ( f.e. pakningen); hvis der er et problem med luft indsugningen eller røgafgangen eller hvis diglen er forstoppet, eller hvis strømningsføleren er snavset (renses med tørt luft).

Indgreb: Tjekke:

Lågens tæthed

- Luftindsugningsrøret (når den renses pas på strømningsfølerens elementer)

- strømningføleren renses med tørt luft (den type der bruges til PC tastatur)

- ovnens position : overholde og kontrollere en minimums afstand fra muren på 10 cm

- placering og rengøring af diglen ( med mellemrum der er afhengig af typen af pellet)

røgafgangen (rensesning)

- installation (hvis den den ikke overholder normerne og har mere en 3 kurver, vil røgafgangen ikke være regelmæssig)

Hvis man nære mistanke om føleren har en fejlagtigfunktion, skal få lavet en godkendelse i kold tilstand. Hvis forholdende skifter, f.e. ved at åbne lågen, og den angivet værdi ikke skifter er der nok noget i vejen med føleren (CAT Teknisk Autoriseret Service Center).

BEM/ERK: Indsugnings meldningen kan gives også under tændingen, fordi strømningsføleren begynder overvågningen 90" efter at tændingsfasen er begyndt.

2) Melding: Kontrol/Afg. (den griber ind hvis Afg.omdr. føleren viser en anomali)

Fejl: Slukning p.g.a. konstateret fejl i røgafgang omdrejningerne

Indgreb: • røgafgangens funktionsdygtigheds tjækkes (forbindelsen til omdrejnings føleren)(CAT).

• Røgkanalens renhed tjækkes

- Det elektriske anlæg tjækkes (jordforbindelse)

- Printkortet tjækkes (CAT)

3) Melding: Stop/Flamme (den griber ind hvis termoelementet mærker en lavere røgtemperatu)

Fejl: Slukning p.g.a. pludselig fald af røgtemperaturen

Indgreb: •tjække om der er mangel på pellet i beholderen

- Der tjækkes om for meget pellet har slukket flammerne, pellet kvaliteten tjækkes (CAT)

- Man skal tjække om maks termostaten er slået til (det sker kun sjældent fordi det ville være en over røgafgangs situation) (CAT)

- Pressostatens korrekte virkning tjækkes (CAT)

4) Melding: Blokering AF/NO Avvio (Start) (den griber ind hvis der ikke opstår nogen flamme inden for 15 minutter eller hvis start temperaturen ikke nåes

Fejl: slukning p.g.a. ikke korrekt røgtemperatur i løbet af tændingsfasen.

- Pressostatens korrekte virkning tjækkes (CAT).

De to følgende tilfælde skal skelnes:

flammen er IKKE opstået

Indgreb: • diglens placering og rensning tjækkes.

- pelleternes tilstedeværelse i beholderen og i diglen tjækkes.

- Tændingsmodstandens funktionsdygtighed tjækkes. (CAT).

- Miljø- fugtighed og -temperatur tjækkes( hvis temperaturen er lavere en 3°C brug diavolina)

- prøv at tænde med diavolina (se side 134).

Flammen er opstået men efter Avvio (start) er BloccoAF/NO kommet frem.

Indgreb: • termoelementets funktionsdygtighed tjækkes (CAT)

- Starttemperaturen der er indlæst i parametrene (CAT)

5) Melding: °Mangel/Energi (det er ikke ovnens defekt).

Fejl: Slukning p.g.a. mangel på elektrisk strøm

Indgreb: • El-nettilslutningen og spændingfald tjækkes

6) Melding: Brud/TE(griber ind hvis termoelementeter i stykker eller frakoblet)

Fejl: Slukning p.g.a.brudt eller frakoblet termoelement

Indgreb: •Forbindelsen af printen til termoelementet tjækkes: Funktionsdygtigheden tjækkes i løbet af godkendelsen i kold tilstand.

7) Melding: °C Røg/høj (slukning p.g.a. røg med for høj temperatur)

Fejl: Slukning for overstigelse af røgens makstemperatur ..

Indgreb: Kontrol: • pellet type ( i tilfælde af tvivl tilkalde CAT Service)

- fejl røgafgang (CAT Service)

- røgrør tilstoppet, forkert installation (CAT)

• brud af gearmotoren (CAT)

AFHJÆLPNING AF EVENTUELLE FEJL

8) Melding: Check button (meddeler fejl til nødstopknappen)

Indgreb: • knappens tilstand samt dens forbindelses kablen til printen tjækkes (CAT).

9) Melding: "Batteri kontrol"

Fejl: ovnen standser ikke, men det står på displayen.

Indgreb: • TAMPONE batteriet på printkortet skal skiftes ud (CAT).

Det mindes at det drejes om et komponent der er udsat for regelmæssig slid og derfor er ikke dækket af garantien.

10) Melding: H∅J STR∅M ALARM: den griber ind när gearmotoren viser et uregelmæssig og overdreven strømforbrug. Indgreb: Virkningen tjækkes (CAT): gearmotor - elektriske forbindelser og printkort.

11) Melding: LAV STR∅M ALARM: den griber ind når gearmotoren viser en uregelmæssig og utilstrækkelig strømforbrug Indgreb: Virkningen tjækkes (CAT): gearmotor - pressostat - beholderes termostat - el-forbindelserne og printkortet

12) Fejl: ineffektiv fjernstyring

Indgreb: • nærme sig til ovnen

• Batteriet kontrolleres og, eventuelt, skiftes ud.
• Synkronisering med automatisk søgning af aktiveringen: når man putter batterierne i fjernstyringen vil automatisk starte en søgning af radiosignalet og så forbindelsen med det søgte produkt. For at det skal kunne ske, skal man sørge for at tænde produktet før at stikke batterierne i fjernstyringen og befinde sig tæt på antennen for at være sikker på at have signal dækning.
• Synkronisering med automatisk søgning og manuel aktivering: vi kan bestemme at starte manuelt en automatsk søgning af et produkt, det vil være tilstrækkeligt at udføre disse enkelte handlinger efter at have puttet batterierne i fjernstyringen:
• Stille sig i nærhed af produktets antenne og sikkre sig at denne er forbundet til el-nettet.
• Med slukket display (standby) holdes knappen 0/I trykket i 10".
• Når 10" er forbi vises på displayen ordet "RICERCA RETE"(NET S∅GNING), derefter slippes knappen 0/I, det betyder at den automatiske fase af søningen har aktiveret sig.
• I løbet af få sekunder vil den automatiske synkronisering af radiokanalen ske.

13) Fejl: I løbet af tændings fasen slå "strømafbryderen" fra (Teknisk Service Center) (CAT)

Indgreb: • tændingsmodstandens, el-anlægets og el-komponenternes tilstand tjækkes.

14) Fejl: Ikke varmt afgangs luft:

Indgreb: • ventilatorens virkning tjækkes.

1. ANMÆRKNING

Alle meldningerne vises indtil man ikke virker på fjernstyringen og trykker 🏻 på knappen. Det anbefales at ikke starte ovnen igen før at man har fjernede oversagen til problemet. Det er vigtig at referer til Service Centeret (CAT) det panelet melder.

1. ANMÆRKNING

Efter at have opbrugt 1000 Kg pellet eller en anden størrelse indstillet af CAT i løbet af den første fyring, på displayen vil der stå "manutenzione" og blinke (vedligeholdelse). Ovnen virker, men det er nødvendig at få et autoriserede CAT til at udføre en ekstraordinær vedligholdelse.

1. ANMÆRKNING

I tilfælde af at ovnen, p.g.a. pellet kvaliteten eller af en særlig kritisk installation skulle forstoppe sig for tidelig, vil skriften "chiamare CAT"(kalde Service) tænde; der gøres det samme som for "manutenzione" (vedligeholdelse).

BEMÆRK:

Skorstene og røgafgangen som er forbundet med apparater der bruger fast brændel skal rengøres en gang om året. ( Normerne i det pågældende land verifi ceres).

I tilfælde af udeladelser af regelmæssige eftersyn og rengøring, stiger sandsynligheden for brand i skorstenen.

VIGTIGT !!!

I tilfælde af at der skulle opstå en begyndelse på ildebrand i ovnen, i røgafgangen eller i skorstenen, følges denne fremgangsmåde:

• el-strømmen slåes fra.
• der gøres indgreb med en ildslukker med kuldioxid CO2
• Brandvæsnet tilkaldes

PROV IKKE AT SLUKKE ILDEN MED VAND!

Senere søges en eftersyning af apparatet fra et autoriseret Service Centers side (CAT) og lad skorstenen kontrollere af en autoriseret tekniker.

TJEKLISTE

Skal læses sammen med det komplette tekniske dataark

• Ibrugtagning af autoriseret teknisk servicecenter (CAT), som har udstedt garantien
  • Lokalets udluftning
• Røgkanalen/skorstenen må kun modtage udledning fra brændeovnen
  • Røgkanalen må højst have: 3 kurver

maks.

2

meter

horisontalt

• Skorsten over tagryg
• Udledningsrør i passende materiale (rustfrit stål er anbefalet)
• Ved gennemløb i brændbare materialer (f.eks. træ), er der taget de nødvendige forholdsregler for at undgå brand

Brug

• De anvendte piller er af god kvalitet og ikke fugtige
• Brændeskålen og akseskuffen er rene og korrekt indsatte
• Lugen lukker godt til
• Brændeskålen er sat korrekt ind i rummet

HUSK AT ST∅VSUGE BRÄNDESKÅLEN F∅R HVER OPTÄNDING

Hvis optændingen mislykkes, må den IKKE gentages før brændeskålen er tömt

VALGFRIT UDSTYR

TELFONDIALER TIL FJERNOPTÆNDING

Det er muligt at fjernoptænde brændeovnen ved at lade CAT (teknisk servicecenter) udføre en tilslutning af en telefondialer til serieporten på bagsiden af ovnen vha. det valgfri kabel.

SET TIL FORBINDELSEN AF R∅GAFGANGEN FRA TOPPEN

R∅RDÆKNINGS SET TIL FORBINDELSEN AF R∅GAFGANGEN FRA TOPPEN

RENG∅RINGSUDSTYR

GlassKamin

(kode 155240)

Nyttig til rengøring af glaskeramiklugen.

Askestøvsuger uden motor (kode 275400)

Nyttig til rengøring af brændekammeret.

INFORMATIONER TIL BRUGEREN

I henhold til art. 13 i den italienske lovdekret nr. 151 af 25. juli 2005, som gennemfører direktiverne 2002/95/EF,2002/96/EF og 2003/108/EF, vedr. reduktionen af farlige stoffer i elektriske og elektroniske apparater samt bortskaffelsen af affald. Symbolet med den overkrydsede skraldespand, som findes på apparaturet eller emballagen, angiver at produktet, når det livscyklus er end, skal indsamles separat. Brugeren skal derfor ved tidspunktet for apparatets bortskaffelse aflevere det til godkendte centre for bortskaffelsen af elektrisk og elektronisk affald, eller aflevere det til forhandleren på tidspunktet for anskaffelsen af et nyt, tilsvarende apparat i forholdet en til en.
