NÁVOD NA OBSLUHU MYA ECO EDILKAMIN
SK Inštalácia, použitie a údržba
Ďakujeme vám, že ste sa rozhodli pre náš výrobok.
Skôr než začnete kachle používať, prečítajte si, prosím, pozorne tento návod, aby ste mohli čo najlepšie a úplne bezpečne využiť všetky prednosti kachlí.
Pre akékoľvek ďalšie otázky alebo v prípade potreby sa obráťte na svojho predajcu, u ktorého ste výrobok zakúpili, prípadne si na internetovej stránke www.edilkamin.com pozrite najbližšie servisné stredisko.
UPOZORNENIE:
- Po rozbalení výrobku sa uistite, že jeho obsah je nepoškodený a kompletný (diaľkový ovládač, kľučka na bezpečné otváranie dvierok, záručná knižka, rukavica, CD / návod na použitie, špachtľa, soli pohlcujúce vlhkosť).
V prípade akéhokoľvek problému sa ihneď obráťte na svojho predajcu, u ktorého ste výrobok zakúpili, spolu so záručnou knižkou a dokladom o kúpe.
- Uvedenie do prevádzky / kolaudácia
Musí byť vykonané autorizovaným servisným strediskom (ASS) firmy Edilkamin, v opačnom prípade je záruka na výrobok neplatná.
Uvedenie do prevádzky v súlade s normou UNI 10683 znamená vykonanie radu kontrolných úkonov na inštalovaných kachliach za účelom preverenia správneho fungovania systému a jeho vyhovenia príslušným normám.
U predajcu alebo na stránkach www.edilkamin.com alebo na zelenom čísle si môžete vyhľadať najbližšie servisné stredisko.
- pri nesprávnej inštalácii, údržbe vykonanej nesprávnym spôsobom, nevhodnom použití výrobku výrobca nenesie zodpovednosť za prípadné škody spôsobené takýmto použitím kachlí
- číslo kontrolného ústrižku (výrobné číslo) potrebné pre identifikáciu kachlí možno nájsť:
- na vrchnej časti obalu
- na záručnej knižke vloženej v ohnisku
- na výrobnom štítku aplikovanom na zadnej strane prístroja;
Táto dokumentácia musí byť, kvôli identifikácii výrobku, uchovaná spolu s dokladmi o kúpe. Dané údaje treba uvádzať v prípade vyžiadania si dodatočných informácií a musia byť dané k dispozícii v prípade vyžiadania si opravy alebo údržby.
- Všetky nákresy uvedené v návode sú len ilustračné.
PREHLÁSENIE O ZHODE
Firma EDILKAMIN S.p.a. so sídlom na Via Vincenzo Monti 47 - 20123 Milano – IČ DPH: IT00192220192
Prehlasuje na vlastnú zodpovednosť, že:
dole uvedené kachle na pelety vyhovujú Nariadeniu EU 305/2011 (CPR) a Harmonizovanej európskej norme EN 14785:2006
Kachle na PELETY, obchodná značka EDILKAMIN, označenie MYA ECO
Č. SÉRIE: viď štítok s údajmi
TECHNICKÉ ÚDAJE (DoP - EK 092): viď štítok s údajmi
Naviac prehlasuje, že:
Kachle na pelety MYA ECO vyhovujú požiadavkám európskych nariadení:
2006/95/CEE – Nariadenie o nízkom napätí
2004/108/CEE - Nariadenie o elektromagnetickej kompatibilite
Edilkamin S.p.A. nezodpovedá za zlý chod kachlí v prípade, že boli prevedené výmeny, montáže a / alebo zmeny osobami nepatriacimi pod firmu EDILKAMIN a bez jej povolenia.
PRINCÍP FUNGOVANIA
Kachle ohrievajú vzduch a ako palivo používajú pelety, ktorých spaľovanie je riadené elektronicky.

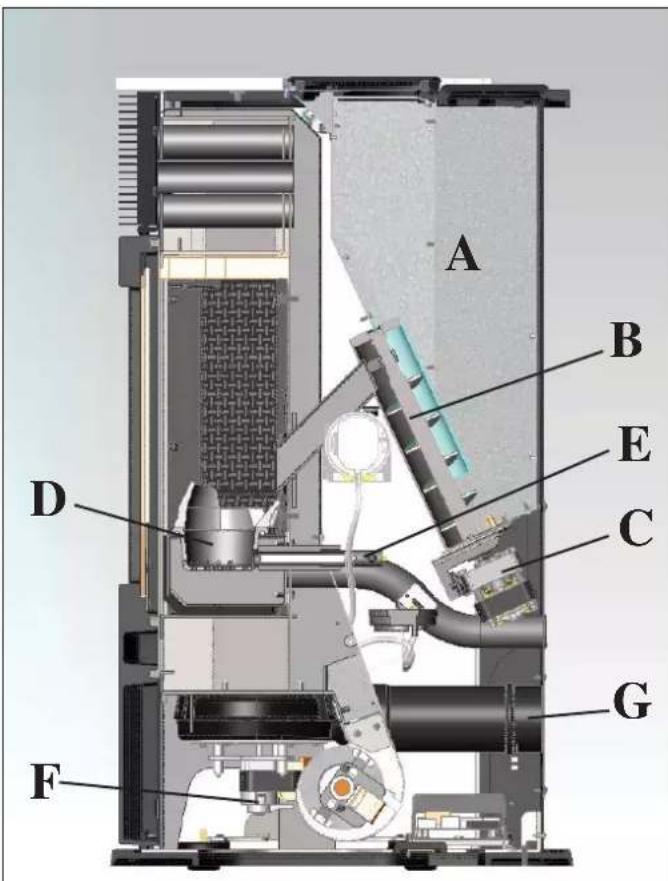

V nasledujúcej stati je popísaný princíp fungovania (písmená sa vzťahujú k obrázku 1).
Palivo (pelety) je odoberané zo zásobníka (A) a cez podávač (B) poháňaný motorom s prevodovkou (C) sa dostáva do ohniskovej nádobky (D).
Zapálenie peliet prebehne pomocou teplého vzduchu ohriateho elektrickým odporom (E) a jeho nasávaním do ohniskovej nádobky ventilátorom pre odťah spalín (F).
Spaliny zo spaľovania sú odťahované z ohniska pomocou toho istého ventilátora (F) a odvádzané cez výpustný otvor (G) umiestnený v spodnej časti zadnej strany kachlí alebo na vrchu kachlí pomocou súpravy optional (pozri str. 189).
Ohnisko je obložené liatinou, je uzatvorené z prednej strany dvierkami s keramickým sklom (pre ich otváranie je potrebné použiť príslušnú kľúčku „studená ruka“, ktorá sa dá vyberať).
Množstvo paliva, odvod spalín a prísun spaľovacieho vzduchu sú riadené pomocou elektronického ovládania s vyvinutým softvérom a systémom Leonardo, s cieľom dosiahnuť spaľovanie s vysokou účinnosťou a nízkymi emisiami.

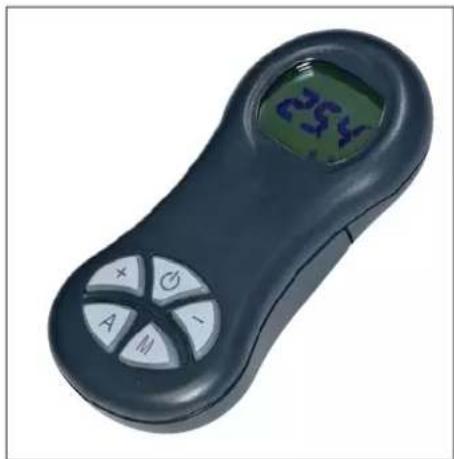

Všetky fázy chodu kachlí sú riadené pomocou diaľkového ovládača, ktorý je dodaný spolu s výrobkom.
Kachle sú vybavené sériovým portom na pripojenie (pomocou kábla kód. 640560) diaľkového ovládania pre zapínanie a vypínanie kachlí (ako telefonický kombinátor, chronotermostat atď.).
Kachle sú určené na vykurovanie miestnosti, v ktorej sú inštalované, sálaním a prúdením vzduchu, ktorý vychádza z čelnej mriežky, pomocou automatického spaľovania peliet v ohnisku.
- Zariadenie je určené na použitie osobami, vrátane detí, ktorých fyzické, senzorické a mentálne schopnosti nie sú obmedzené. Deti musia byť pod dohľadom dospelých, aby sa nehrali so zariadením.
- Jediné riziko, spojené s použitím kachlí, je nerešpektovanie inštalačných predpisov, priamy kontakt s elektrickými časťami pod napätím (vnútornými), prípadne kontakt s ohňom a horúcimi časťami (sklo, rúry, výstup teplého vzduchu) alebo použitie neznámych látok, nevhodného paliva a nesprávnej údržby.
• V prípade, že dôjde k poruche komponentov, kachle sú vybavené bezpečnostnými prvkami, ktoré zaručujú ich vypnutie; toto prebehne bez nutnosti zasahovať. Zásahu bezpečnostných prvkov netreba brániť.
- Pre správny chod kachlí je potrebné pri inštalácii dodržať tento návod.
- Za chodu nesmú byť otvorené dvierka na ohnisku; spaľovanie je riadené automaticky a nepotrebuje zásah zvonka.
- Ako palivo používajte len drevené pelety priemeru 6 mm, dobrej kvality, najlepšie certifikované.
• V žiadnom prípade nesmú byť do ohniska, prípadne do zásobníka, vhodené cudzie látky.
- Na čistenie dymovodu (úsek od ústia kachlí až po napojenie na komín) sa nesmú používať horľavé výrobky.
- Časti ohniska a zásobníka musia byť vysávané vysávačom ZA STUDENA.
- Sklo je možné čistiť ZA STUDENA vhodnými čistiacimi prostriedkami (napr. GlassKamin) a handrou.
- Nečistite, ak je sklo horúce.
- Zabezpečte, aby boli kachle osadené a spustené podľa pokynov v návode autorizovaným servisným strediskom (ASS), ktoré vyplní záručný list; čo je podmienka pre platnosť záruky.
- Počas chodu kachlí sa odťahové potrubie spalín a dvierka zohrejú na vysoké teploty (nedotýkajte sa ich bez rukavice dodanej spolu s kachľami).
- Nepoužívajte NIKDY tekuté palivá na zapálenie kachlí alebo na rozžeravenie uhlíkov.
- Neupchávajte vetracie otvory v miestnosti inštalácie a ani prístup vzduchu do samotných kachlí.
- Nepoužívajte redukcie na odťahovom potrubí spalín.
- Kachle musia byť inštalované vo vhodných priestoroch vzhľadom na protipožiarnu bezpečnosť a musia byť napojené na všetky rozvody (prívod vzduchu a odvod spalín), ktoré vyžaduje zariadenie pre správnu a bezpečnú prevádzku.
• V prípade neúspešného zapálenia, NESPÚŠŤAJTE opätovne kachle, pokiaľ ste predtým nevysypali ohniskovú nádobku.
POZOR! PELETY ODSTRÁNENÉ Z OHNIŠKOVEJ NÁDOBKY NIKDY NESYPTE SPÄŤ DO ZÁSOBNÍKA.

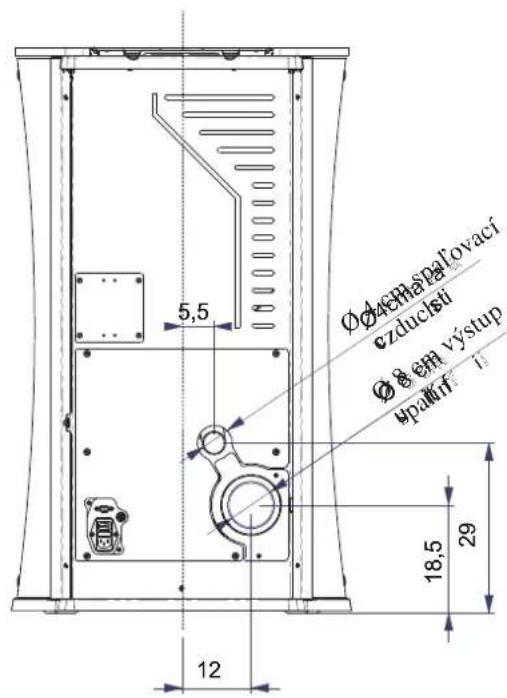

ROZMERY A OBKLAD

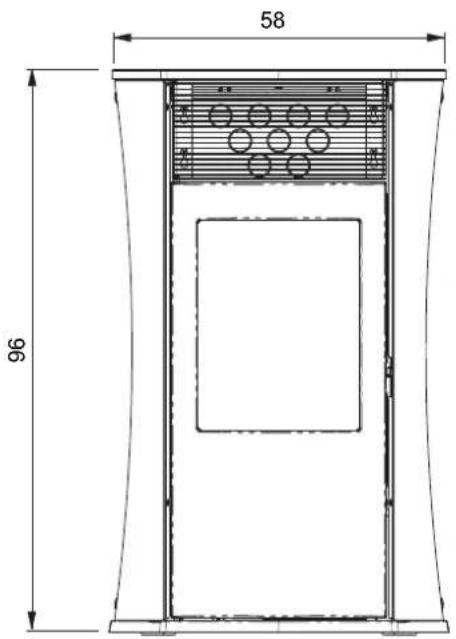

KACHLE SÚ VYRÁBANÉ V TROCH FAREBNÝCH PREVEDENIACH:
- boky z bieleho skla, liatinový top a biele sklo
- boky z čierneho skla, liatinový top a čierne sklo
- boky zo šedej ocele, liatinový top a šedé sklo
- boky zo šedej ocele, vrch z liatiny a sivého skla.
PREDNÁ ČASŤ
ZADNÁ ČASŤ

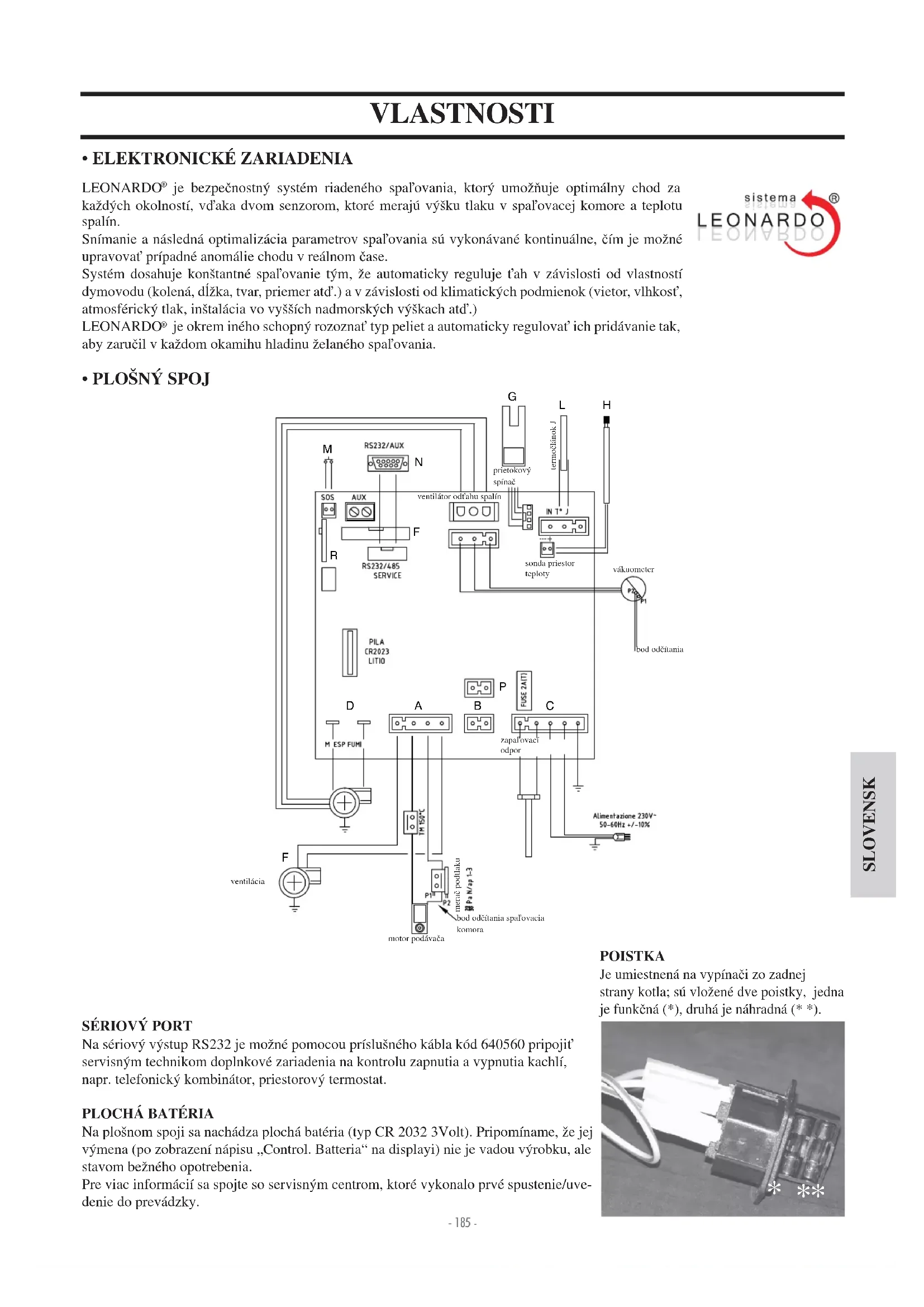

LEONARDO® je bezpečnostný systém riadeného spaľovania, ktorý umožňuje optimálny chod za každých okolností, vďaka dvom senzorom, ktoré merajú výšku tlaku v spaľovacej komore a teplotu spalín.
Snímanie a následná optimalizácia parametrov spaľovania sú vykonávané kontinuálne, čím je možné upravovať prípadné anomálie chodu v reálnom čase.
Systém dosahuje konštantné spaľovanie tým, že automaticky reguluje ťah v závislosti od vlastností dymovodu (kolená, dĺžka, tvar, priemer atď.) a v závislosti od klimatických podmienok (vietor, vlhkosť, atmosférický tlak, inštalácia vo vyšších nadmorských výškach atď.)
LEONARDO® je okrem iného schopný rozoznať typ peliet a automaticky regulovať ich pridávanie tak, aby zaručil v každom okamihu hladinu želaného spaľovania.

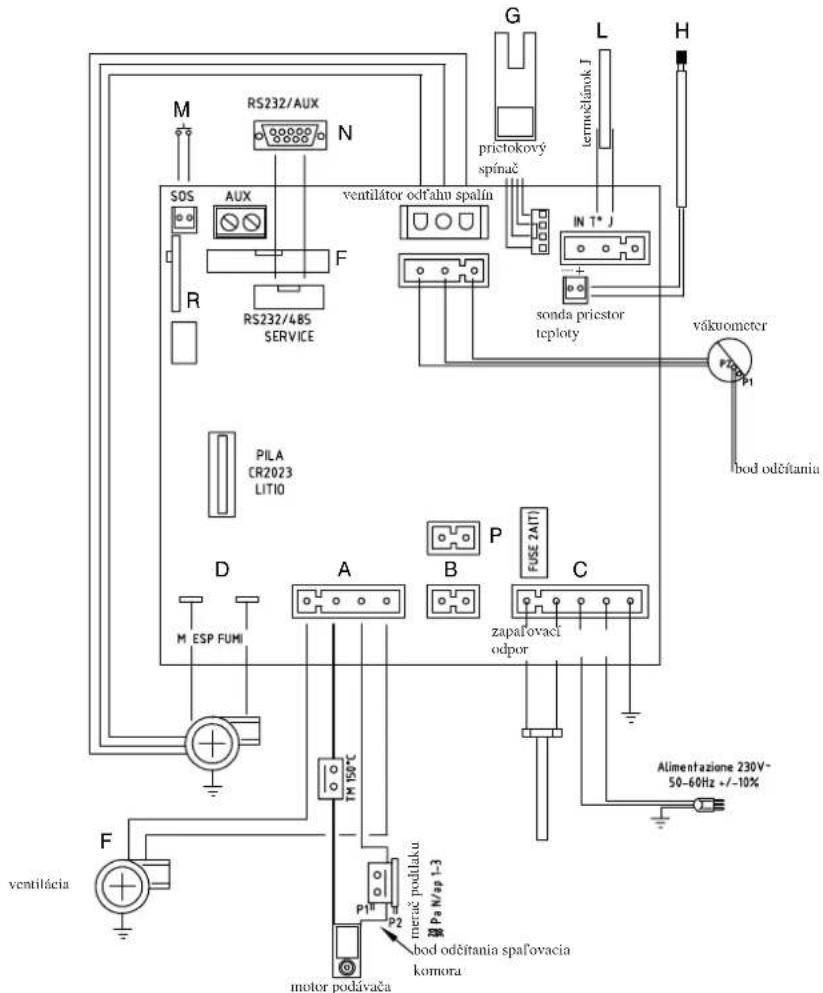

• PLOŠNÝ SPOJ
SÉRIOVÝ PORT
Na sériový výstup RS232 je možné pomocou príslušného kábla kód 640560 pripojiť servisným technikom doplnkové zariadenia na kontrolu zapnutia a vypnutia kachlí, napr. telefonický kombinátor, priestorový termostat.
PLOCHÁ BATÉRIA
Na plošnom spoji sa nachádza plochá batéria (typ CR 2032 3Volt). Pripomíname, že jej výmena (po zobrazení nápisu „Control. Batteria“ na displayi) nie je vadou výrobku, ale stavom bežného opotrebenia.
Pre viac informácií sa spojte so servisným centrom, ktoré vykonalo prvé spustenie/uvedenie do prevádzky.
POISTKA

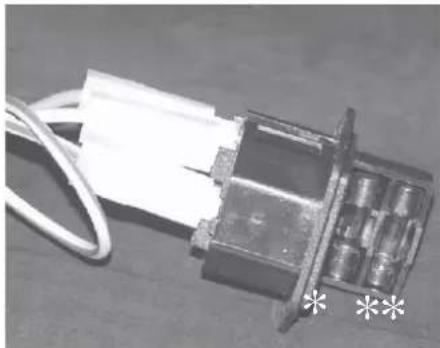

Je umiestnená na vypínači zo zadnej strany kotla; sú vložené dve poistky, jedna je funkčná (*), druhá je náhradná (* *).
* Vyhrievaný priestor je vypočítaný pri izolácii domu podľa zákona č.10/91 a následných zmien, pričom požiadavka na teplo je 33 Kcal/m³/hod.
| ELEKTRICKÉ PARAMETRE | ||
| Napájanie 230 Vac +/- 10% 50 Hz | ||
| Vypínač on / off áno | ||
| Stredný príkon 100 W W | ||
| Stredný príkon pri zapaľovaní 400 W W | ||
| Frekvencia dial’kového ovládača | Rádiové vlny 2,4 GHz | |
| Ochrana na hlavnom prívode * (pozri str. 185) Poistka 2 | AT, 250 Vac 5x20 | |
| Ochrana na plošnom spoji * Poistka 2AT, 250 Vac 5x20 | ||
Poznámka:
1) treba brať do úvahy, že vonkajšie zariadenia môžu spôsobiť rušenie a ovplyvniť chod elektroniky 2) pozor: zásahy do častí pod napätím, údržba a / alebo kontrola musia byť vykonané kvalifikovanými osobami (pred vykonaním akejkoľvek údržby je potrebné odpojiť kachle od elektrickej napájacej siete)
Hore uvedené údaje sú informatívne.
Firma EDILKAMIN si vyhradzuje právo robiť zmeny výrobku bez predchádzajúceho upozornenia a podľa svojho uváženia.
BEZPEČNOSTNÉ PRVKY
• TERMOČLÁNOK:
je umiestnený na odťahu spalín, sníma ich teplotu a v závislosti od nastavených parametrov kontroluje fázy zapaľovania, chodu a vypnutia.
• VÁKUOMETER
je umiestnený na ventilátore odťahu spalín, sníma hodnotu podtlaku (vzhľadom na priestor inštalácie) v spaľovacej komore.
• PRIETOKOVÝ SNÍMAČ VZDUCHU
je umiestnený na nasávacom potrubí; zasahuje vždy, keď je tok spaľovacieho vzduchu nevyhovujúci, následkom čoho vznikajú problémy s podtlakom v obehu spalín, ktoré spôsobia vypnutie kachlí.
• BEZPEČNOSTNÝ TERMOSTAT
zasahuje v prípade, že teplota vo vnútri kachlí je príliš vysoká; blokuje nakladanie peliet, čím uhasí kachle.
• POISTNÝ PRESOSTAT
zasahuje v prípade, že podtlak vo vnútri spaľovacej komory je nedostatočný pre správny chod kachlí.
INŠTALÁCIA
Všetky miestne a národné normy a Európske normy musia byť rešpektované ako pri inštalácii tak i počas použitia kachlí. V Taliansku rešpektujte normu UNI 10683 ako i prípadné pokyny jednotlivých krajov a RUVZ. Každopádne je nevyhnutné, aby boli dodržané platné zákony v jednotlivých krajinách. V prípade inštalácie v paneláku, požiadajte o súhlas správcu.
PREVERENIE KOMPATIBILITY S OSTATNÝMI ZARIADENIAMI
Kachle nesmú byť umiestnené v tom istom priestore, kde sa zároveň nachádzajú vykurovacie plynové zariadenia typu B (napr. plynové kotle, kachle a zariadenia s odsávacími jednotkami), nakoľko kachle by mohli zapríčiniť podtlak v miestnosti, alebo by tieto zariadenia mohli ovplyvniť ich chod.
PREVERENIE ELEKTRICKÉHO ZAPOJENIA (umiestniť zásuvku na prístupné miesto)
Kachle sú vybavené elektrickým napájacím káblom, ktorý sa pripojí na odber 230V 50 Hz, najlepšie cez magneticko-tepelný vypínač. V prípade, že zásuvka nie je ľahko prístupná, pridajte elektrický vypínač na prívode pred kachľami (na starosti zákazníka). Zmeny v napätí vyššie ako 10% môžu narušiť správny chod kachlí. Ak ešte nie je nainštalovaný, tak použite vhodný diferenčný vypínač (prepäťovú ochranu). Elektrický rozvod musí spĺňať normu; zvlášť preverte efektívnosť uzemnenia rozvodu. Neefektívne uzemnenie rozvodu ohrozuje správny chod kachlí, za čo firma Edilkamin nenesie zodpovednosť. Prívodné vedenie musí mať taký prierez, ktorý vyhovuje výkonu zariadenia.
UMIESTNENIE
Aby kachle mohli spoľahlivo fungovať, treba ich položiť do vodorovnej polohy pomocou vodováhy. Preverte nosnosť podlahy.
PROTIPOŽIARNE BEZPEČNOSTNÉ VZDIALENOSTI
Kachle musia byť nainštalované rešpektujúc nasledovné bezpečnostné pokyny:
- minimálna vzdialenosť po bokoch a odzadu 20 cm od horľavých materiálov
- pred kachľami nemôžu byť umiestnené horľavé materiály vo vzdialenosti menšej ako 80 cm
- ak sú kachle postavené na horľavej podlahe, musí byť pod nimi podložka z tepelne izolačného materiálu, ktorá bude prečnievať aspoň 20 cm po bokoch a 40 cm vpredu. Pokiaľ nie je možné uvedené vzdialenosti dodržať, je nevyhnutné previesť technické a stavebné opatrenia, ktoré zabránia riziku požiaru.
V prípade prechodu cez drevenú stenu, alebo iný horľavý materiál, je potrebné izolovať potrubie pre odťah spalín keramickým vláknom alebo iným materiálom s rovnakými vlastnosťami.
NASÁVANIE VZDUCHU
Miestnosť, v ktorej sú umiestnené kachle, musí mať otvor pre nasávanie vonkajšieho vzduchu s priemerom najmenej 80 cm², ktorý zaručí obnovu vzduchu spotrebovaného na horenie. Alternatívne je možné nasávať vzduch priamo z vonkajšieho prostredia pomocou oceľového predĺženia trubky priemeru 4 cm na zadnej strane kachlí. Trubka musí byť kratšia ako 1 meter a nesmie mať kolená. Koncovka z vonkajšej strany potrubia musí byť chránená sieťkou proti hmyzu, ktorá však nesmie znížiť užitočný priemer pod 12 cm². Musí byť ukončená úsekom 90° otočeným smerom dole alebo koncovkou s ochranou proti vetru.
ODVOD SPALÍN
Systém odvodu spalín musí byť určený výhradne pre kachle (nie je možné vyviesť ho do spoločného dymovodu s inými zariadeniami).
Odvod spalín je urobený z rúry priemeru 8 cm, ktorá je umiestnená v zadnej časti kotla.
Odvod spalín musí byť napojený na oceľové rúry, ktoré vyhovujú norme EN1856. Rúry musia byť hermeticky utesnené. Pre utesňovanie rúr a pri ich prípadnej izolácii je potrebné používať materiály odolné vysokej teplote (silikón alebo tmel pre vysoké teploty).
Jediný prípustný horizontálny úsek môže mať dĺžku do 2 metrov. Je možné použiť až 3 ks kolien 90° (vertikálne).
Je potrebné (ak odvod nie je vyvedený do komína), aby bol urobený vertikálny úsek, ktorý bude ukončený koncovkou s protiveternou ochranou (ref. norma UNI 10683).
Ak je dymovod vedený vonkajškom, treba ho riadne izolovať.
Ak má dymovod vyústenie do komína, tento musí mať oprávnenie na pevné palivá a ak je priemer širší ako 150 mm, je potrebné vložiť vhodné potrubie (oceľové rúry ø 80 mm) do komína.
Všetky časti potrubia sa musia dať skontrolovať; v prípade, že sú pevné, musia byť prevedené inšpekčné otvory kvôli čisteniu. Dymovody a komíny, ktoré slúžia pre zariadenia spaľujúce pevné palivá, musia byť čistené aspoň raz ročne (preverte si miestne predpisy).
Nevykonanie pravidelného čistenia a údržby má za následok zvýšené riziko požiaru. V takom prípade nehaste vodou a vyprázdnite zásobník peliet. Pred opätovným spustením kachlí požiadajte o kontrolu odborný personál.
Kachle sú vyvinuté tak, že môžu fungovať pri všetkých klimatických podmienkach.
V prípade výnimočných klimatických podmienok, ako je veľmi silný vietor, by mohli zasiahnuť bezpečnostné prvky, ktoré vypnú kachle. V takýchto prípadoch nenechajte kachle pracovať s odpojenými bezpečnostnými prvkami, ale kontaktujte servis.

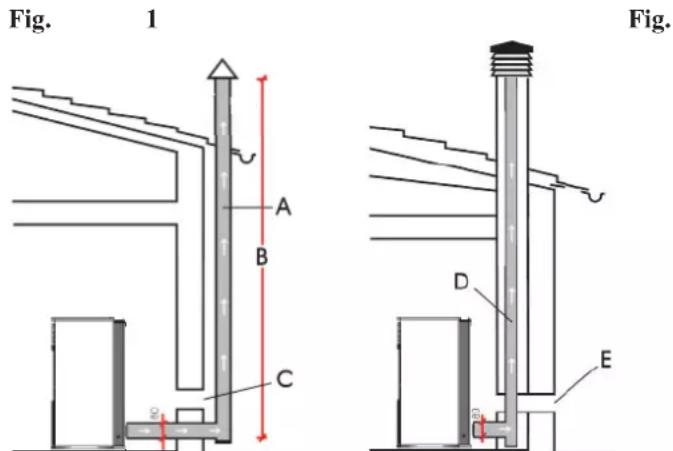

TYPICKÉ RIEŠENIA
A: dymovod z ocele izolovaný B: minimálna výška 1,5 m (ale vždy nad strešný previs) C-E: otvor pre nasávanie vzduchu z vonkajšieho prostredia (priemer minimálne 80 cm²) D: dymovod z ocele, vedený vnútrom murovaného komínu
KOMÍNOVÁ KONCOVKA
Základné vlastnosti sú:
- vnútorný prierez pri základni rovnaký ako je prierez celého dymovodu
- prierez výstupu nesmie byť menší ako dvojnásobok prierezu dymovodu
- poloha umiestnenia vo vetre, nad strechou, mimo spätného nasávania
INŠTALÁCIA
Kachle sa dodávajú s namontovaným topom a bokmi a počas dopravy sú vybavené ochrannými prvkami.
Na odstránenie ochranných prvkov je potrebné:

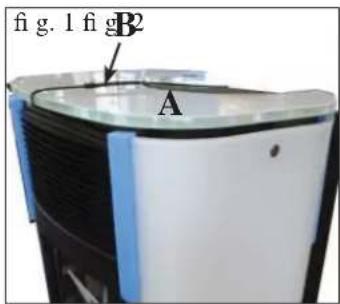

- Odložte sklenenú vrchnú časť (A - obr. 1) odrezaním upevňovacej sťahovacej pásky (B - obr. 1) a odložte štyri podložky a stredovú konzolu (C/D - obr. 2).

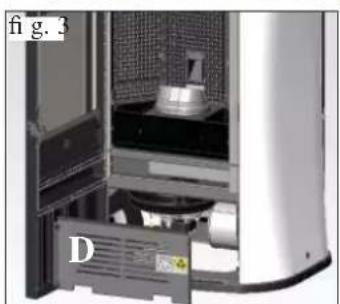

- otvorte dvierka a vyberte pozinkovaný panel (D - obr. 3)
- odskrutkujte krídlové matice umiestnené v spodnej a vrchnej vnútornej časti sklených bokov (E/F – obr. 4/5)
- zatvorte dvierka a odstráňte zadné plechové profily (G - obr. 6)
- odmontujte sklené boky (H - obr. 7) a odstráňte ochranné prvky

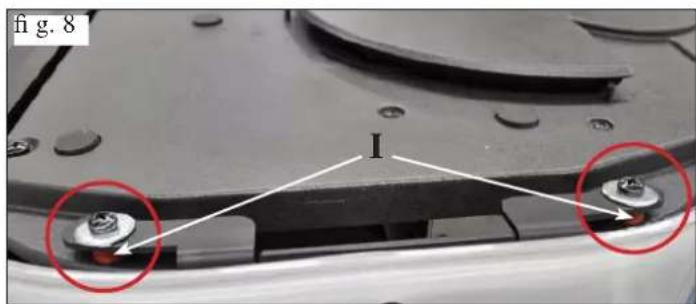

- odstráňte gumičky upevnené pod držiakmi, spodnými i vrchnými, upevňujúcimi sklené boky (I – obr. 8)
- opätovne všetky diely zmontujte; postupujte odzadu podľa hore uvedených pokynov

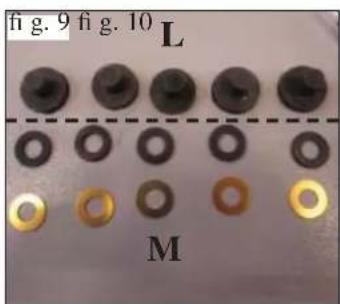

- Pred opätovným umiestnením sklenenej vrchnej časti vložte do príslušných uložení 5 gumičiek a 10 podložiek z príslušenstva (L/M – obr. 9/10)
2) VERZIA S OCELOVÝMI BOKMI A TOPOM ZO SKLA
Kachle sa dodávajú s namontovaným topom a bokmi a počas dopravy sú vybavené ochrannými prvkami pre sklený top. Pri odstránení ochranných prvkov z topu postupujte podľa hore uvedených pokynov.
INŠTALÁCIA
Kachle sú dodávané s výstupom spalín pripraveným zozadu.

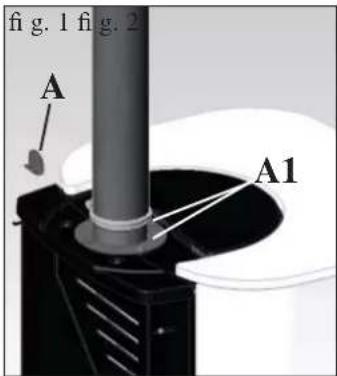

Aby bolo možné odvádzať spaliny do dymovodu z vrchnej časti cez top, je potrebné použiť špecifickú doplnkovú súpravu.
Súprava sa skladá z nasledovných elementov:
- 1 ks páska ∅ 80 (L)
- 1 ks koleno s inšpekčným otvorom (M)
- 1 ks trubka pre odvod spalín (P)
- 2 ks uzáver otvoru pre odvod spalín z topu (Q)
- snímte sklený top (A - obr.1)
- otvorte dvierka a vyberte pozinkovaný panel (B - obr.2)
- odskrutkujte krídlové matice umiestnené v spodnej a vrchnej vnútornej časti ľavého skleného boku (C/D – obr. 3/4)
- zatvorte dvierka a odstráňte zadný plechový profil (E - obr.5)
- odmontujte sklený bok (F - obr.6) a odstráňte kovové úchytky (G - obr.6)
- postupujte podľa pokynov pre montáž kitu na nasledovnej strane
Pri verzii s oceľovými bokmi
- snímte sklený top (H - obr.7)
- odmontujte oceľový bok, ktorý je pripevnený ku konštrukcii kachlí pomocou 2 skrutiek (X obr. 7), ktoré treba odskrutkovať a bok vytiahnuť smerom hore (1 – obr.8)
- postupujte podľa pokynov pre montáž kitu na nasledovnej strane
INŠTALÁCIA
Pozn.: pri inštalácii odťahového potrubia aplikujte silikón, ktorý je dodávaný spolu s výrobkom, medzi vyústenie spalinového ventilátora a rôzne spoje na odťahovom potrubí.

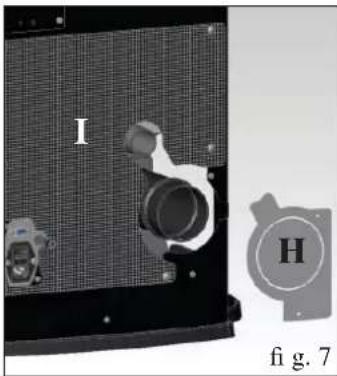

- snímte uzáver výstupu spalín (H – obr.7) a v prípade potreby aj zadný spodný dierovaný panel (I – obr.7)
- uvoľnite pásku (L – obr.8) a vyberte trubku pre odvod spalín (L1 – obr.8)
- nasaďte koleno s inšpekčným otvorom (M – obr. 9) a upevnite ho pomocou pásky, ktorú ste predtým uvoľnili

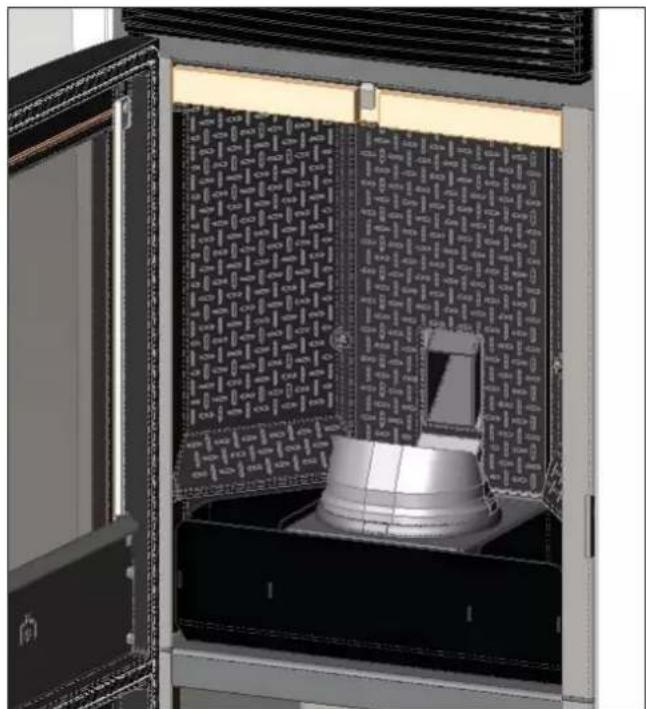

- snímte liatinovú zátku (N - obr.10), ktorá je položená na tope, a z boku kachlí pretiahnite trubku pre odvod spalín (P - obr.10)
- okolo trubky pre odvod spalín položte dva plechové uzávery (Q - obr.11) a upevnite ich skrutkami
- opätovne namontujte bok, ktorý ste predtým odstránili (pri verzii so sklenými bokmi domontujte znova tesnenia a drobné skrutky podľa obr.12)

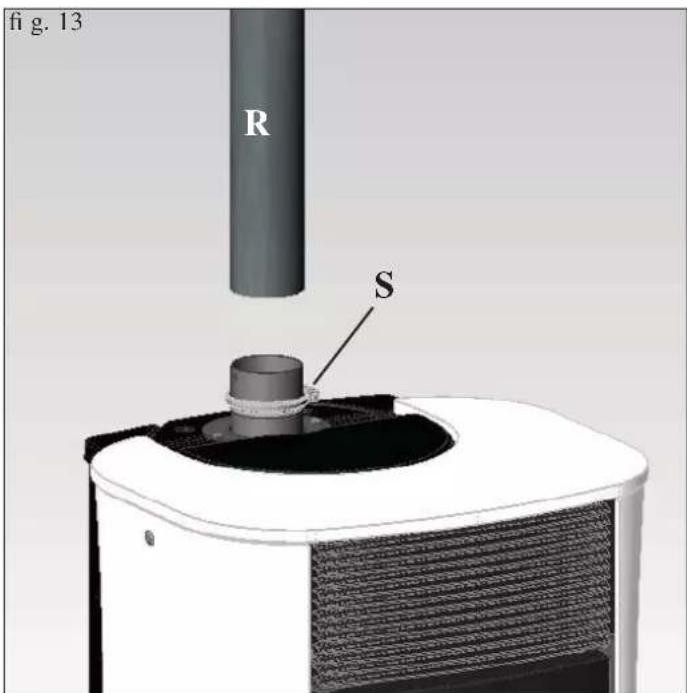

- nasuňte dymovod (R – obr.13) – nie je dodávaný – a upevnite ho pomocou pásky (S – obr.13) – nie je dodávaná
INSTALÁCIA
KIT NA ZAKRYTIE VERTIKÁLNEHO DYMOVODU NA OBJEDNÁVKU
Kit sa skladá z nasledovných prvkov:
- 1ks držiak upevňujúci kryt dymovodu (A)
- 2ks krátke kryty dymovodu L = 25 cm (B-B1)
- 2 ks dlhé kryty dymovodu L = 50 cm (C-C1)
- 2 ks samorezných skrutiek 4,2 x 13
- 2 ks samorezných skrutiek 4,2 x 6,5

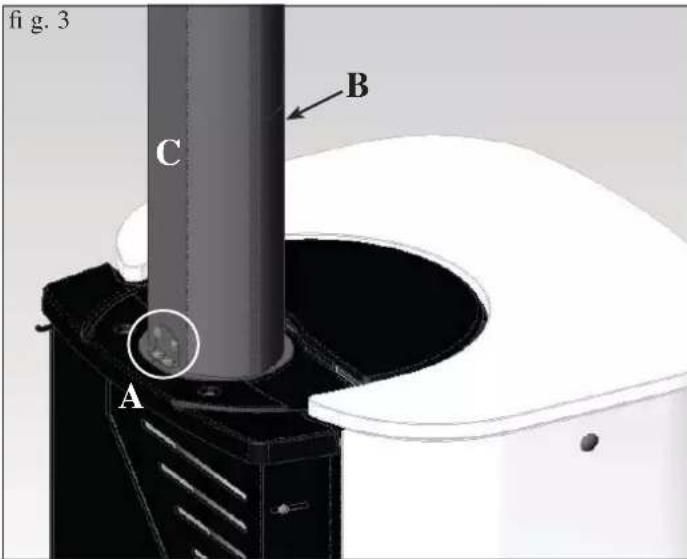

- Namontujte držiak upevňujúci kryt dymovodu (A – obr. 1) pomocou dodaných skrutiek 4,2 x 6,5 do pripravených otvorov na dvoch plechových uzáveroch (A1 – obr. 1).
- Z prednej strany nasuňte krátky kryt dymovodu (B – obr. 2) a zo zadnej strany dlhý kryt dymovodu (C – obr. 2).
- Pripevnite predtým namontovaný držiak (A) k zadnému dlhému krytu dymovodu (C) pomocou skrutiek 4,2 x 13 (obr. 3).

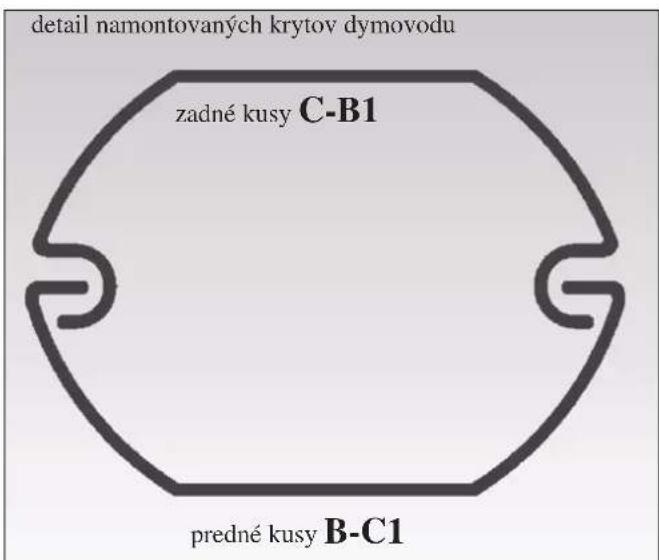

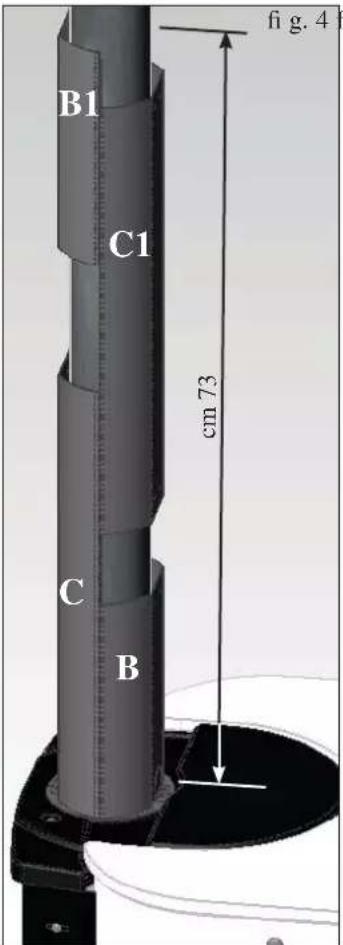

- Z prednej strany nasuňte ďalší dlhý kryt dymovodu (C1 – obr. 4) a zo zadnej strany ďalší krátky kryt dymovodu (B1 – obr. 4) až do výšky 73 cm (celková dĺžka od podlahy sa rovná spolu s kachľami 169 cm).

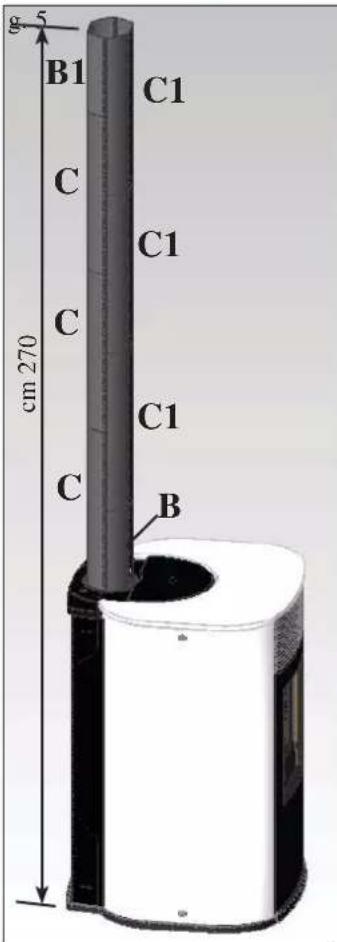

- V prípade potreby je možné dosiahnuť výšku od podlahy 270 cm, ale je nutné použiť prídavné 4 kusy dlhých krytov dymovodu (C-C1) (obr. 5).
POKYNY PRE UŽÍVATEĽA
Prvé uvedenie do prevádzky a kolaudácia musí byť vykonané servisným strediskom Edilkamin podľa normy UNI 10683.
Uvedená norma stanovuje, ktoré úkony musia byť vykonané, aby bola zaručená bezpečná prevádzka.
Pred zapálením
Pred prvým uvedením do prevádzky je nevyhnutné sa obrátiť na servisné centrum Edilkamin (pre informácie konzultujte stránku www.edilkamin.com), ktoré okrem iného nastaví kachle podľa typu peliet a podľa podmienok vyplývajúcich z inštalácie a potvrdí záruku.
Neuvedenie kachlí do prevádzky autorizovaným servisným centrom neumožňuje firme Edilkamin ručiť za bezchybný chod.
Počas prvých zapálení je možné cítiť pach laku, ktorý za krátky čas vyprchá.
Pred spustením je potrebné preveriť nasledovné:
- správnosť inštalácie • elektrické pripojenie
- uzavretie dvierok, ktoré musia byť tesné
- čistotu ohniska
- indikáciu stand by na displayi (blikajúci dátum, výkon alebo teplota)
NASÝPANIE PELIET DO ZÁSOBNÍKA

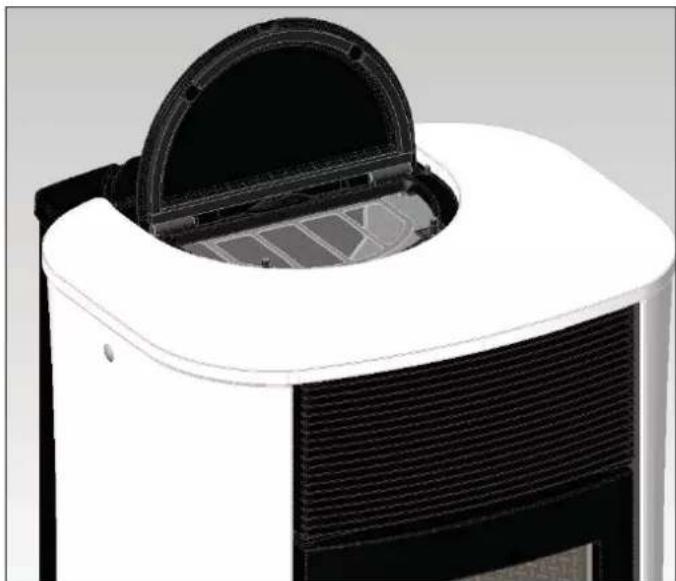

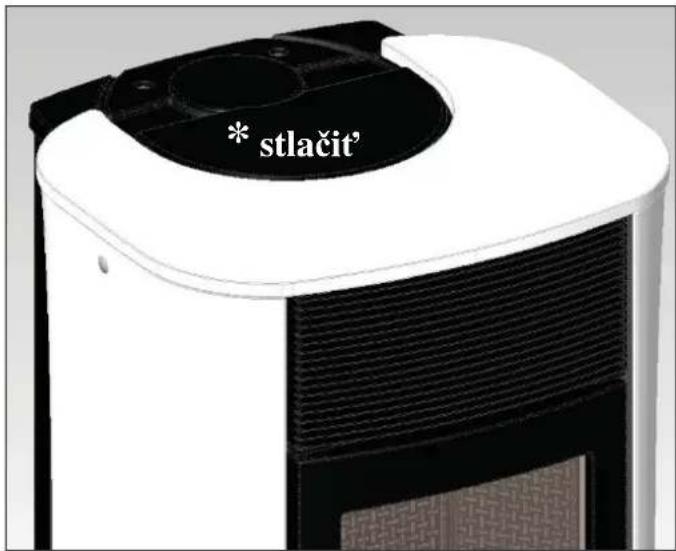

Vrchný poklop zásobníka sa otvára a zatvára pomocou praktického systému klik - klak vyvinutím jemného tlaku na prednú časť liatinového poklopu. (obr. 1-2)
POZOR:
Ak sa pelety do kachlí dosýpajú za chodu a kachle sú horúce, treba použiť dodanú rukavicu.
fig.1
POZNÁMKA týkajúca sa paliva
Kachle na pelety MYA ECO sú navrhnuté a naprogramované na spaľovanie drevených peliet priemeru 6 mm.
Pelety sú palivo, ktoré má tvar malých valčekov, a ktoré bolo získané lisovaním pilín a drveného odpadového dreva pri vysokých hodnotách, bez použitia lepov alebo iných cudzích materiálov.
Predávajú sa vo vreckách po 15 kg.
Aby sa kachle neznehodnotili, NEPÁLTE v nich iné palivo.
Použitie iných materiálov (vrátane dreva), čo je možné zistiť analýzou v laboratóriu, znamená koniec záruky.
Edilkamin vyvinul, otestoval a naprogramoval svoje výrobky tak, aby zaručili najlepšie výkony pri použití peliet s nasledovnými vlastnosťami:
priemer: 6 mm
maximálna dĺžka: 40 mm
maximálna vlhkosť: 8%
výhrevnosť: aspoň 4300 kcal/kg
Pre použitie peliet iných parametrov je potrebné nanovo nastaviť kachle, podobne ako to vykonáva pri spustení kachlí ASS (autorizované servisné stredisko).
Použitím nevhodných peliet sa môže znížiť účinnosť; môžu sa objaviť poruchy funkčnosti; zablokovanie kvôli upchaniu; znečistenie skla; nespálené zvyšky a pod.
Jednoduchú analýzu paliva je možné urobiť vizuálne.
Dobrá kvalita: peleta je hladká, má pravidelnú dĺžku, málo sa drobí.
Zlá kvalita: peleta má pozdĺžne a priečne prasknutiny, veľmi sa drobí, čím vytvára prach, má nepravidelnú dĺžku a obsahuje nečistoty.
POKYNY PRE POUŽÍVATEĽA
DIAĽKOVÝ OVLÁDAČ (rádiové vlny)
Slúži na ovládanie všetkých funkcií počas používania kachlí.
Legenda pre tlačidlá a displej:
: tlačidlo pre zapnutie / vypnutie (pre prechod zo stand-by ovládača na aktívny ovládač)
M : tlačidlo pre prepínanie do manuálneho režimu a pre vstup do kontrolného menu a do programovania
- blikajúca ikona: ovládač hľadá sieť
- ikona svieti: ovládač má aktívne spojenie
- klávesnica je zablokovaná (stlačte súčasne „A“ a „M“ na pár sekúnd pre odblokovanie alebo zablokovanie klávesnice)
- alfanumerický display zložený zo 16 číslic rozdelených na dva riadky po 8 číslic
- blikajúca ikona: kachle sú vo fáze zapaľovania
- ikona svieti: kachle sú v pracovnom režime
- funkcia manuálneho nastavenia (na displayi sa objaví stupeň pracovného výkonu)
- automatická funkcia (na displayi sa objaví hodnota teploty)
Okrem popísaných ikon sa na displayi zobrazujú ďalšie užitočné informácie.
- poloha stand-by:
- zobrazí sa teplota prostredia (20°C), ostávajúce množstvo peliet (15 kg) v zásobníku a aktuálny čas (15:33)
- fáza manuálneho režimu:
- zobrazí sa nastavený výkon (Power 1), teplota prostredia (20°C), množstvo peliet a zvyšná autonómia (15 kg 21H)
- fáza automatického režimu:
- zobrazí sa nastavená teplota (Set 22°C), teplota prostredia (20°C), množstvo peliet a zvyšná autonómia (15 kg 21H)
NESTLÁČAJTE VIACKRÁT TLAČIDLO
Pozn. Pokiaľ sa diaľkový ovládač nepoužíva niekoľko sekúnd, display stmavne, pretože sa aktivuje funkcia šetriča displeja. Displej sa opätovne aktivuje po stlačení akéhokoľvek tlačidla.
POKYNY PRE UŽÍVATEĽA
NAPLNENIE PODÁVAČA
Pri prvom použití alebo v prípade, že kachle ostali úplne bez peliet, je potrebné naplniť priestor pre dosýpanie peliet (podávača) súčasným stlačením na pár sekúnd tlačidiel „+“ a „-“ na diaľkovom ovládači.
Po uvoľnení tlačidiel sa na displeji zobrazí nápis „RICARICA“ (nakladanie).
Úkon treba vykonať pred zapálením kachlí, ak kachle ostali stáť preto, že sa minuli všetky pelety. Na konci operácie vysypte ohniskovú nádobku a až potom zapáľte kachle.
Je bežné, že v zásobníku ostane nejaký zvyšok peliet, ktoré podávač nie je schopný dosypať.
AUTOMATICKÉ ZAPÁLENIE
Pri kachliach v stand-by, stlačte na 2“ tlačidlo 🚫 na diaľkovom ovládači a spustí sa proces zapaľovania. Na displeji sa zobrazí nápis „Avvio“ (spustenie) a súčasne sa začne spätné odpočítavanie v sekundách (od 1020 do 0). Napriek tomu zapaľovacia fáza nemá prednastavený čas. Jej trvanie sa automaticky skracuje, pokiaľ elektronika zistí, že sa vykonali niektoré testy. Asi po 5 minútach sa objaví plameň.
MANUÁLNE ZAPÁLENIE
V prípade, že teplota prostredia je pod 3°C, čo neumožňuje elektrickému odporu dostatočne sa rozžeraviť, prípadne pri dočasnej poruche elektrického odporu, je možné použiť pri zapaľovaní PEPO.
Kúsok zapáleného PEPA vložte do ohniskovej nádobky, zatvorte dvierka a stlačte tlačidlo 📋 na diaľkovom ovládači.
REGULÁCIA VÝKONU
- Pri manuálnom režime
Za chodu kachlí stlačením tlačidla „M“ na diaľkovom ovládači sa zobrazí nápis „POTENZA P“ (výkon) a zobrazí sa výkon, v ktorom pracujú kachle. Stlačením tlačidiel „+“ a „-“ je možné zvýšiť alebo znížiť pracovný výkon kachlí (z POTENZA P1 na POTENZA P5).
- Pri automatickom režime
Stlačením tlačidla „A“ sa prepnú kachle do automatického režimu, čím sa dá nastavovať teplota, ktorú treba dosiahnuť v miestnosti (pre nastavenie teploty od 5°C do 35°C používajte tlačidlá „+“ a „-“). Kachle budú regulovať pracovný výkon tak, aby dosiahli želanú teplotu. Pokiaľ sa nastaví teplota nižšia ako je teplota v miestnosti, kachle ostanú na POTENZA P1.
VYPNUTIE
- ventilácia bude na maxime
- ventilátor pre odťah spalín bude na maxime
Stlačením na 2“ tlačidla „M“ sa vstúpi do Menu „orologio“ (hodiny), čo umožňuje nastaviť čas na elektronike kachlí. Opätovným stlačením tlačidla „M“ sa zobrazia postupne a môžu sa nastaviť nasledovné údaje:
deň, mesiac, rok, hodina, minúta, deň v týždni.
Nápis SALVO DATI? (uložiť údaje?) sa potvrdí tlačidlom „M“, čo umožňuje skontrolovať vykonané operácie pred potvrdením. Následne sa na displayi zobrazí nápis Salvataggio (uloženie).
POKYNY PRE UŽÍVATEĽA
Týždenné programovanie
Stlačením na 2“ tlačidla „M“ na diaľkovom ovládači sa vstúpi do nastavenia času a stlačením tlačidla „+“ sa vstúpi do funkcie týždenného programovania; na displayi sa zobrazí nápis „PROGRAM.On/OFF“.
Táto funkcia umožňuje vybrať si typ programu, v ktorom je možné nastaviť až 3 spustenia.
NO PROG (žiadny nastavený program)
PROGRAMMA GIORNAL. (denný program rovnaký pre všetky dni)
PROGRAM. SETT.NA (špecifický program pre každý jeden deň v týždni)
Tlačidlami „+“ a „-“ sa prechádza z jedného typu programu na druhý.
Pri potvrdení tlačidlom „M“ výberu „PROGRAMMA GIORNAL.“ a stlačením tlačidla „+“ sa vstúpi do výberu počtu programov (zapnutí / vypnutí), ktoré sa môžu vykonať počas dňa.
Použitím „PROGRAMMA GIORNAL.“ nastavený program bude rovnaký pre všetky dni v týždni.
Použite tlačidlo „-“ keď chcete vrátiť k predchádzajúcemu zobrazeniu.
Ak si vyberiete 1° program, zobrazí sa hodina zapnutia.
Analogicky môžete nastaviť čas vypnutia a môžete pokračovať v nastavení ďalších časov pre zapnutie a vypnutie kachlí. Nastavenie sa potvrdzuje tlačidlom „M“ pri nápise SALVO DATI? (uložiť údaje?) na displayi.
Keď potvrdíte „PROGRAM. SETT.NA“, musíte vybrať pre každý deň v týždni príslušný program.
7 Do; (nedeľa) Progr.1 1 Lu; (pondelok) 2 Ma; (utorok)
3 Me; (streda) 4 Gi; (štvrtok) 5 Ve; (piatok) 6 Sa; (sobota)
Pokiaľ ste si vybrali deň v týždni, pomocou tlačidiel „+“ a „-“ a potvrdením tlačidlom „M“ vyberiete od 1 do 3 spustení. V nastavení postupujete rovnakým spôsobom ako ste nastavili „PROGRAMMA GIORNAL.“; vyberiete si pre každý deň v týždni, či bude aktívny program a stanovíte počet spustení / vypnutí a časový rozvrh. V prípade chyby je možné v akomkoľvek momente vystúpiť z programovania bez uloženia dát stlačením tlačidla ☎, a na displayi sa zobrazí NO SALVATAGGIO (nie je uložené).
Úprava dosýpania peliet (pri autoregulácii je neaktívna)
Stlačením na 2“ tlačidla „M“ na diaľkovom ovládači a prechádzaním ponuky menu pomocou tlačidiel „+“ a „-“ sa dostanete do ponuky „Menu Utente“ (menu užívateľ); pri potvrdení sa zobrazí nápis „ADJ-PELLET“ (úprava peliet); „ADJ-TIRAGGIO“ (úprava ťahu) a „MENU RADIO“ (servis).
Manuálne je možné upraviť množstvo dosýpania peliet, a to v percentách od -30% do +30%.
Ak túto funkciu potvrdíte tlačidlom menu, vstúpite do nastavenia dosýpania peliet. Znížením hodnoty sa zníži dosýpané množstvo peliet, zvýšením hodnoty sa zvýši dosýpané množstvo peliet. Táto funkcia je užitočná vtedy, ak ste zmenili typ peliet vzhľadom na ten typ, podľa ktorého boli nastavené parametre kachlí, a potrebujete vykonať korekciu množstva.
Ak by takáto úprava nebola dostatočná, kontaktujte servisné stredisko (ASS) Edilkamin, aby nanovo nastavili parametre chodu.
Poznámka k zmenám plameňa:
Prípadné zmeny plameňa závisia od typu používaných peliet, ako aj od bežných zmien pri horení peliet ako pevného paliva, a v neposlednom rade aj od periodického čistenia ohniskovej nádobky, ktoré vykonávajú kachle automaticky počas chodu. (Takéto čistenie však nenahrádza potrebné vysávanie a čistenie za studena, ktoré musí vykonávať užívateľ pred každým spustením kachlí).
SIGNALIZÁCIA REZERVY
Kachle sú vybavené elektronickou funkciou, ktorá umožňuje stanoviť množstvo zostávajúcich peliet v zásobníku. Systém je integrovaný v elektronickom riadení a dá sa pomocou neho zobrazovať v ktoromkoľvek momente množstvo v kg, ktoré zostáva do úplného spotrebovania peliet. Pre správny chod systému je potrebné, aby servis (ASS) pri prvom uvedení do prevádzky vykonal nasledovné úkony.
Ide o indikatívne meranie. Väčšia presnosť sa dosiahne vtedy, ak sa vždy pri novom dosýpaní peliet vynuluje stav. Edilkamin nezodpovedá v žiadnom prípade za odchýlky od indikovaného množstva (môže to závisieť od externých faktorov).
POKYNY PRE UŽÍVATEĽA
Systém rezervy peliet
Pred aktiváciou systému je potrebné nasypať do zásobníka jedno vrecko peliet a používať kachle dovtedy, až sa nasypané palivo úplne minie. Týmto sa získa krátke zabehnutie systému.
Počas chodu, v momente, keď bude možné dosypať celé vrecko 15 kg peliet (používajte rukavicu), sa na displayi zobrazí blikajúci nápis „RISERVA“.
V tomto okamihu, po dosypaní vrecka peliet, je potrebné zadať do pamäte vykonané dosypanie 15 kg peliet.
Kg zostávajúce v zásobníku dosypané Kg
Potom tlačidlom „+“ zvýšte číslo (*) na hodnotu rovnajúcu sa množstvu dosypaných peliet (15 kg v tomto prípade).
Následne po vykonaní tejto operácie, po spotrebovaní 15 kg peliet, systém bude na displeji zobrazovať blikajúci nápis „RISER-VA“.
Potom sa vždy musí zopakovať celý postup tak, ako je popísaný v bodoch 1 až 5.

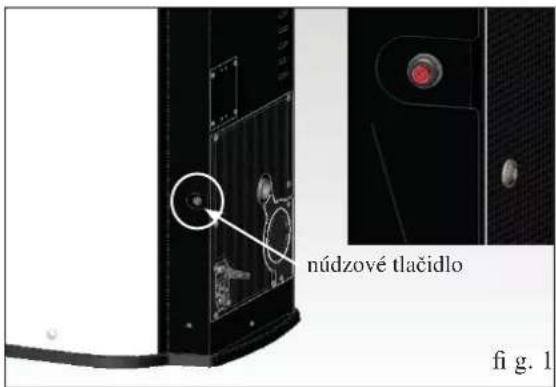

NÚDZOVÉ TLAČIDLO
V prípade, že sa diaľkový ovládač pokazí, k niektorým základným funkciám sa dá dostať pomocou červeného núdzového tlačidla, ktoré sa nachádza na pravom boku kachlí (pozri obr. 1).
Stlačte tlačidlo jeden alebo viackrát, čím sa aktivujú nasledovné funkcie:
- PRI VYPNUTÝCH KACHLIACH
Stlačením červeného tlačidla sa v manuálnom režime prechádza z výkonu P1 až na P3.
- PRI ZAPNUTÝCH KACHLIACH
Stlačením červeného tlačidla sa v automatickom režime prechádza z 5 °C až na 30 °C.
ÚDRŽBA
Pred akoukoľvek údržbou odpojte zariadenie od napájania z elektrickej siete.
Prípadné problémy zapríčinené nevykonávanou údržbou sú dôvodom na ukončenie platnosti záruky.
DENNÉ ČISTENIE
Všetky úkony treba vykonať pri vypnutých kachliach; vychladnutých a odpojených z elektrickej siete.
Spočíva v čistení pomocou vysávača (pozri našu ponuku na str. 201); celý postup vyžaduje pár minút denne.

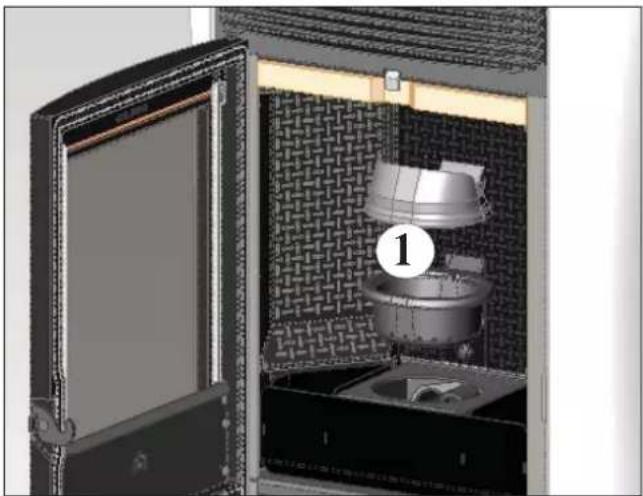

- Otvorte dvierka, vytiahnite ohniskovú nádobku (1 – obr. A) a vysypte jej obsah do zásuvky na popol (2 – obr. B).
- NEVHADZUJTE NESPÁLENÉ ZVYŠKY SPÄŤ DO ZÁSOBNÍKA NA PELETY.
- Vyberte zásuvku na popol (2 - obr. B) a vysypte ju do nehorľavého kontajnera (nakoľko popol by mohol byť ešte horúci).
- Povysávajte vnútro ohniska, okolie zásuvky a priestor okolo ohniskovej nádobky, kde padá popol.
- Vyberte a povysávajte ohniskovú nádobku (1 – obr. A), pomocou dodanej špachtle očistite kontaktné plochy, upchané otvory a okraje.
- Ak je potrebné, očistite sklo (za studena).
NIKDY NEVYSÁVAJTE HORÚCI POPOL, poškodili by ste vysávač a mohli by ste vystaviť domáce priestory riziku požiaru.

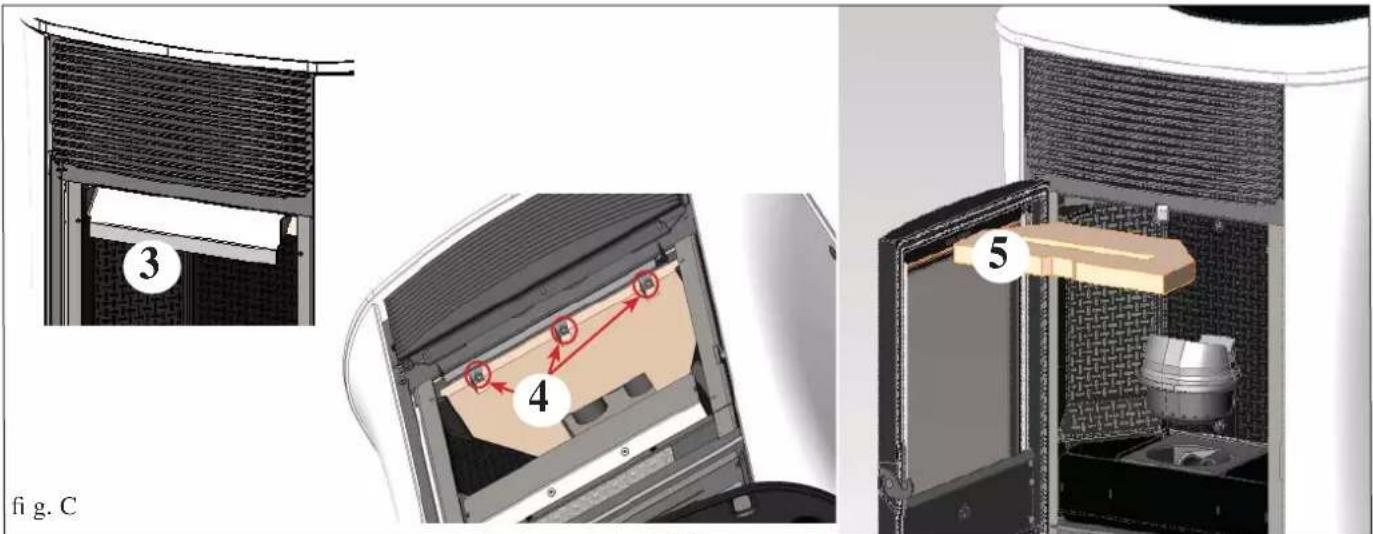

- Vyberte vrchnú časť - čelo ohniska (5 - obr. C) a vysypte popol a zvyšky do zásuvky na popol (2 - obr. B). Odstránenie stropnej časti je možné až po odstránení deflektoru, a teda po uvoľnení troch skrutiek, ktorými je deflektor zospodu uchytený (3-4 - obr. C). Čelo ohniska je diel, ktorý sa časom opotrebuje. Edilkamin nezodpovedá za jeho rozbitie, ani za poškodenie počas vyberania a vkladania pri vykonávaní údržby.
- Vyprázdnite zásobník na pelety a povysávajte jeho dno.
ÚDRŽBA
SEZÓNNA ÚDRŽBA (na starosti technika z ASS)
Pozostáva z nasledovných činností:
- Celkové očistenie vnútorné a vonkajšie.
- Prečistenie a odstránenie nánosov na ohniskovej nádobke a okolitého priestoru.
- Očistenie motorov, mechanická kontrola pevnosti spojov.
- Očistenie dymovodu (prípadná výmena tesnení na potrubí spalín).
- Kontrola ventilátora spalín a okolitého priestoru, očistenie senzoru prietoku, kontrola termočlánku.
- Očistenie a kontrola nánosov na zapaľovacom odpore a v jeho priestore, jeho výmena, ak je potrebné.
- Očistenie a kontrola synoptického panela / displeja.
- Kontrola pohľadom elektrických káblov, spojov a prívodného kábla.
- Vyprázdnenie a povysávanie zásobníka na pelety.
- Kontrola pevnosti spojenia podávač - motor s prevodovkou. • Výmena tesnenia dvierok.
- Funkčná kontrola, naplnenie podávača, zapálenie, chod 10 min. a vypnutie.
- Prečistenie trubiek výmenníka umiestnených na vnútornej strane pred mriežkou pre výstup teplého vzduchu, ktorá sa nachádza v hornej prednej časti kachlí.
Pokiaľ sa kachle používajú veľmi často, odporúčame čistiť dymovod / komín každé 3 mesiace.
POZOR!!!

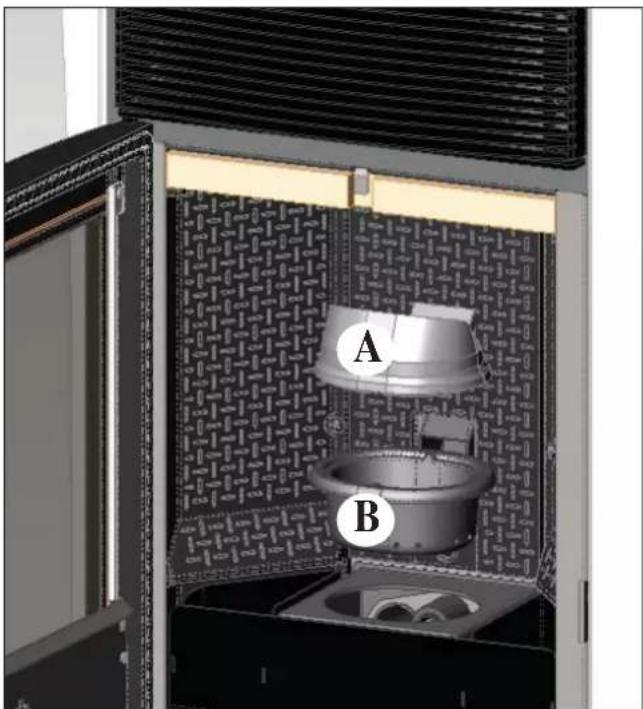

Po bežnom čistení je potrebné správne spojiť hornú (A) (obr. D) a dolnú časť (B) (obr. D) ohniskovej nádobky, nakoľko nesprávne spojenie by mohlo ohroziť správny chod kachlí.
Pred každým zapnutím kachlí treba skontrolovať ich správnu polohu (obr. E) a či sa nenachádzajú na kontaktných miestach medzi spodnou a hornou časťou popol alebo zapečené zvyšky.
Pripomíname, že použitie kachlí bez predchádzajúceho očistenia misky horáku, môže spôsobiť náhle vznietenie plynu v spaľovacej komore a mať za následok prasknutie skla dvierok.
Pozn.
- je zakázaná akákoľvek nepovolená úprava kachlí
- je potrebné používať náhradné diely odporúčané výrobcom
- použitie neoriginálnych dielov má za následok ukončenie platnosti záruky
obr. D obr. E
V prípade problému sa kachle automaticky zastavia; vykonajú vypínaciu fázu a na displeji sa zobrazí nápis, ktorý zdôvodňuje príčinu vypnutia (pozri nižšie príslušné dôvody).
Nikdy nevyťahujte kábel zo zásuvky, ak sa kachle nachádzajú vo vypínacej fáze z dôvodu blokovania.
V prípade zablokovania kachlí je potrebné nechať prebehnúť celú vypínaciu fázu (600 sekúnd so zvukovým signálom) a až potom je možné zapnúť kachle tlačidlom 🌐.
Nespúšťajte kachle predtým, než ste preverili príčinu zablokovania a vyčistili/vysypali ohniskovú nádobku.
SIGNÁLY PRÍPADNÝCH PRÍČIN ZABLOKOVANIA A POKYNY NA ODSTRÁNENIE:
(sú zobrazené na displeji umiestnenom na ovládacom paneli na kachliach)
1) Signalizácia: Verifica / flu. aria - Kontrola prietoku vzduchu (zasiahne, ak senzor prietoku sníma nedostatočný tok spaľovacieho vzduchu)
Porucha: Vypnutie pre chýbajúci podtlak
Tok môže byť nedostatočný, ak sú otvorené dvierka, alebo dvierka tesne nedoliehajú (napr. tesnenie); ak je problém s nasávaním vzduchu alebo s odťahom spalín; prípadne je zanesená ohnisková nádobka; eventuálne je zanesený aj senzor prietoku (očistiť suchým vzduchom).
Odstránenie: skontrolovať:
- potrubie nasávania spaľovacieho vzduchu (očistiť a dávať pozor na časti senzora prietoku)
- umiestnenie kachlí; rešpektovať minimálnu vzdialenosť 10 cm od steny
- poloha a čistota ohniskovej nádobky (ako často závisí od kvality peliet)
• (vyčistiť) dymovod
- inštalácia (ak nerešpektuje normy a viac ako 3 kolená dymovod nie je vyhovujúci)
Ak je podozrenie na poruchu senzora, treba vykonať test za studena. Ak sa zmenia podmienky, napr. otvorenie okna, a zobrazovaná hodnota sa nezmení, tak je to problém senzoru (servis).
Pozn.: Alarm podtlaku sa môže objaviť aj počas zapaľovacej fázy, nakoľko senzor prietoku začína monitorovať chod od 90" po začatí zapaľovacieho cyklu.
2) Signalizácia: Verifica / estratt. - Kontrola ventilátora pre odťah spalín (zasiahne, ak senzor snímajúci otáčky ventilátora spalín zistí anomáliu)
Porucha: Vypnutie pre zistenie anomálie na otáčkach ventilátora spalín
Odstránenie: • preveriť funkčnosť ventilátora spalín; pripojenie senzora otáčok (servis)
- preveriť čistotu a priechodnosť spalinového potrubia
- preveriť uzemnenie elektrického rozvodu
- preveriť plošný spoj (servis)
3) Signalizácia: Stop/Fiamma - Stop plameň (zasiahne, ak termočlánok sníma nižšiu teplotu spalín ako je nastavená hodnota) Porucha: Vypnutie pre nedostatočnú teplotu spalín
Odstránenie: • preveriť, či sú nasypané pelety v zásobníku
- preveriť, či príliš veľa peliet neudusilo plameň; preveriť kvalitu peliet (servis)
- preveriť, či nezasiahol poistný termostat pre vysokú teplotu (zriedkavý prípad, nakoľko by to prislúchalo ohriatiu spalín – servis)
• preveriť správny chod presostatu (servis)
4) Signalizácia: Blocco AF/NO Avvio - Zlyhané zapálenie (zasiahne, ak sa v maximálnom čase 15 minút neobjaví plameň alebo nie je dosiahnutá teplota pre spustenie)
Porucha: Vypnutie pre nesprávnu teplotu spalín vo fáze zapaľovania
• preveriť správny chod presostatu (servis)
treba rozlišovať dva prípady a to:
NEOBJAVIL sa plameň:
Odstránenie: • preveriť uloženie a čistotu ohniskovej nádobky
- preveriť, či sú pelety v zásobníku a v ohniskovej nádobke
- preveriť funkčnosť zapaľovacieho odporu (servis)
- preveriť teplotu prostredia (ak je nižšia ako 3°C je potrebné pepo) a vlhkosť
- skúsiť zapáliť pomocou pepa (pozri str. 194)
OBJAVIL sa plameň, ale potom sa nápis Avvio zmenil na Blocco AF/NO avvio
Odstránenie: • preveriť funkčnosť termočlánku (servis)
- preveriť teplotu spustenia nastavenú v parametroch (servis)
5) Signalizácia: Mancata / Energia – Chýba prúd (nie je to problém kachlí) Porucha: Vypnutie pre výpadok elektrického prúdu
Odstránenie: • preveriť elektrické zapojenie a kolísanie/pokles napätia
6) Signalizácia: Guasto / TC - Pokazený alebo odpojený termočlánok
Porucha: Vypnutie pre pokazený alebo odpojený termočlánok
Odstránenie: • preveriť pripojenie termočlánku k plošnému spoju; preveriť funkčnosť testom za studena (servis)
7) Signalizácia: °C fumi / alta - Prekročená teplota spalín (vypnutie pre príliš horúce spaliny)
Porucha: Vypnutie pre prekročenie maximálnej teploty spalín
Odstránenie: Príliš vysoká teplota spalín môže byť zapríčinená:
- typom peliet (v prípade pochybností sa obráťte na servis)
- anomáliou ventilátora spalín (servis)
- zaneseným potrubím spalín, nesprávnou inštaláciou (servis)
- nesprávnym chodom podávača (servis)
RADY V PRÍPADE PORUCHY
8) Signalizácia: Check button – Kontrola tlačidla (signalizuje anomáliu núdzového tlačidla)
Odstránenie: • preveriť stav tlačidla a pripojenia vodiča k plošnému spoju (servis)
9) Signalizácia: „Control. Batteria“ – Kontrola batérie
Porucha: Kachle sa nevypnú, ale na displayi ostane nápis
Pripomíname, že je to bežný spotrebný prvok, ktorý nepodlieha záruke.
10) Signalizácia: ALLARME CORRENTE ALTA - alarm vysoký prúd
Zasiahne vtedy, keď motor s prevodovkou má absorpciu prúdu vyššiu (príliš) ako je norma
Odstránenie: • dať si skontrolovať funkčnosť servisom: motor s prevodovkou, elektrické zapojenie a plošný spoj.
11) Signalizácia: ALLARME CORRENTE BASSA - alarm nízky prúd
Zasiahne vtedy, keď motor s prevodovkou má absorpciu prúdu nižšiu (nedostatočnú) ako je norma
Odstránenie: • dať si skontrolovať funkčnosť servisom: motor s prevodovkou, presostat, termostat zásobníka, elektrické zapojenie a plošný spoj
12) Porucha: Radiocomando inefficiente - nedostatočný diaľkový ovládač (rádiové vlny)
Odstránenie: • priblížiť sa ku kachliam
- skontrolovať a vymeniť batérie
- synchronizácia s automatickým vyhľadávaním pri spustení; keď sa vložia batérie do diaľkového ovládača automaticky je spustená fáza vyhľadávania rádiového kanálu a následného pripojenia s nájdeným výrobkom, preto je potrebné, aby sa najskôr zapol výrobok, potom sa vložili batérie do diaľkového ovládača a v tom sa nachádzať blízko antény a v istom pokrytí rádiového signálu
- synchronizácia s automatickým vyhľadávaním spustená manuálne: môžeme sa rozhodnúť a manuálne spustiť automatické vyhľadávanie výrobku; je potrebné vykonať niekoľko jednoduchých úkonov, pokiaľ sú už batérie vložené v ovládači:
- priblížiť sa k anténe výrobku a uistiť sa, že tento je pripojený k elektrickej sieti
- pri vypnutom displayi (stand-by) stlačiť a držať stlačené tlačidlo 0/1 na 10"
- uvoľniť tlačidlo 0/1, nakoľko fáza automatického vyhľadávania sa spustila
- za niekoľko sekúnd nastane automatická synchronizácia s rádiovým kanálom
13) Porucha: Počas zapaľovacej fázy „vypadnú poistky“ (servis)
Odstránenie: • skontrolovať stav zapaľovacieho odporu, elektrický rozvod a elektrické prvky
14) Porucha: Vzduch z kachlí neohrieva:
Akcie: • skontrolovať chod ventilátora
Pozn. 1
Všetky signalizácie ostanú zobrazené na displayi, až kým sa na diaľkovom ovládači nestlačí tlačidlo 🚫.
Odporúčame nespúšťať kachle predtým, než sa potvrdí odstránenie problému.
Pri probléme je dôležité oznámiť servisu, čo signalizoval display.
Pozn. 2
Po spálení 1000kg peliet (alebo inej hodnote nastavenej servisom počas uvedenia do prevádzky), sa na displayi zobrazí blikajúci nápis „manutenzione“ (údržba).
Kachle budú fungovať, ale je potrebné zavolať servis a dať si urobiť mimoriadnu údržbu.
Pozn. 3
V prípade, že sa kachle z dôvodu obzvlášť kritickej kvality peliet alebo inštalácie zanesú oveľa skôr, zobrazí sa nápis „Chiamare CAT“ (volať servis); postupujte ako pri nápise „manutenzione“ (údržba).
Pozn.
Komínové nadstavce a potrubia pre odvod spalín napojené na prístroje, ktoré používajú pevné palivá, musia byť vyčistené raz ročne (overte si, či vo vašom štáte existuje patričná norma).
Vynechaním pravidelnej kontroly a čistenia sa zvyšuje pravdepodobnosť požiaru komína.
DÔLEŽITÉ!!!
V prípade, že sa objavia známky požiaru v kachliach, v dymovode alebo v komíne, postupujte nasledovne:
- odpojte okamžite elektrický prívod
- použite hasiaci prístroj na báze CO2
- zavolajte hasičov
NEPOKÚŠAJTE SA HASIŤ VODOU!
Po nehode sa obráťte na špecializovaný personál - servis (ASS), aby skontroloval kachle predtým, než ich opätovne spustíte do prevádzky.
CHECK LIST
Tvorí súčasť technického listu
Osadenie a inštalácia
- Uvedenie do prevádzky vykonané autorizovaným servisným centrom, ktoré vystavilo záruku
- vetranie miestnosti
- dymovod / komín slúžiaci len pre odťah spalín z kachlí • dymovod má: maximálne 3 kolená maximálne 2 metre horizontálne
- koncovku komína vyvedenú mimo zóny spätného nasávania
- rúry pre odvod spalín z vhodného materiálu (odporúčaná nerezová oceľ)
- pri prechode cez prípadné horľavé materiály (napr. drevo) boli vykonané všetky opatrenia pre zabránenie požiaru
Použitie
- použité pelety musia mať dobrú kvalitu a nesmú byť vlhké
- ohnisková nádobka a priestor pre popol sú čisté a dobre osadené • dvierka sú riadne zatvorené
- ohnisková nádobka je umiestená na svojom mieste
PAMÄTAJTE NA POVYSÁVANIE OHNISKOVEJ NÁDOBKY PRED KAŽDÝM ZAPÁLENÍM V prípade nepodareného pokusu o zapálenie, NEOPAKUJTE zapálenie, ak ste predtým nevyprázdnili ohniskovú nádobku
NA OBJEDNÁVKU
TELEFONICKÝ KOMBINÁTOR pre diaľkové zapínanie
Kachle je možné zapínať na diaľku cez telefonický kombinátor, ktorý musí pripojiť servisný technik k sériovému portu, ktorý je umiestený na zadnej strane kachlí, pomocou kábla na objednávku.
KIT PRE NAPOJENIE DYMOVODU CEZ TOP
KIT KRYTOV DYMOVODU PRE NAPOJENIE CEZ TOP
PRÍSLUŠENSTVO
Užitočný pre čistenie keramického skla
Plechový vysávač bez motora (kód 275400) Užitočný pre čistenie ohniska
INFORMÁCIE PRE UŽÍVATEĽOV
V zmysle par. 13 legislatívneho nariadenia z 25. júla 2005, č. 151 „Prijatie Nariadení 002/95/CE, 2002/96/CE a 2003/108/CE týkajúcich sa znižovania použitia nebezpečných látok v elektrických a elektronických prístrojoch ako i zneškodňovanie odpadov
- užívateľ musí odovzdať výrobok po skončení jeho životnosti do separovaného zberu pre elektrické a elektronické zariadenia, prípadne vrátiť ho predajcovi pri kúpe nového zariadenia rovnakého typu a pod.
- UPOZORNENIE
- PRINCÍP FUNGOVANIA
- ROZMERY A OBKLAD
- KACHLE SÚ VYRÁBANÉ V TROCH FAREBNÝCH PREVEDENIACH
- PLOŠNÝ SPOJ
- SÉRIOVÝ PORT
- PLOCHÁ BATÉRIA
- POISTKA
- POZNÁMKA
- BEZPEČNOSTNÉ PRVKY
- TERMOČLÁNOK
- VÁKUOMETER
- PRIETOKOVÝ SNÍMAČ VZDUCHU
- BEZPEČNOSTNÝ TERMOSTAT
- POISTNÝ PRESOSTAT
- INŠTALÁCIA
- PREVERENIE KOMPATIBILITY S OSTATNÝMI ZARIADENIAMI
- PREVERENIE ELEKTRICKÉHO ZAPOJENIA (UMIESTNIŤ ZÁSUVKU NA PRÍSTUPNÉ MIESTO)
- UMIESTNENIE
- PROTIPOŽIARNE BEZPEČNOSTNÉ VZDIALENOSTI
- NASÁVANIE VZDUCHU
- ODVOD SPALÍN
- KOMÍNOVÁ KONCOVKA
- VERZIA S OCELOVÝMI BOKMI A TOPOM ZO SKLA
- PRI VERZII S OCEĽOVÝMI BOKMI
- INSTALÁCIA
- KIT NA ZAKRYTIE VERTIKÁLNEHO DYMOVODU NA OBJEDNÁVKU
- POKYNY PRE UŽÍVATEĽA
- PRED ZAPÁLENÍM
- NASÝPANIE PELIET DO ZÁSOBNÍKA
- POZOR
- POZNÁMKA TÝKAJÚCA SA PALIVA
- PRIEMER: 6 MM
- VÝHREVNOSŤ: ASPOŇ 4300 KCAL/KG
- POKYNY PRE POUŽÍVATEĽA
- DIAĽKOVÝ OVLÁDAČ (RÁDIOVÉ VLNY)
- LEGENDA PRE TLAČIDLÁ A DISPLEJ
- NESTLÁČAJTE VIACKRÁT TLAČIDLO
- NAPLNENIE PODÁVAČA
- AUTOMATICKÉ ZAPÁLENIE
- MANUÁLNE ZAPÁLENIE
- REGULÁCIA VÝKONU
- VYPNUTIE
- POZNÁMKA K ZMENÁM PLAMEŇA
- SIGNALIZÁCIA REZERVY
- SYSTÉM REZERVY PELIET
- NÚDZOVÉ TLAČIDLO
- ÚDRŽBA
- DENNÉ ČISTENIE
- SEZÓNNA ÚDRŽBA (NA STAROSTI TECHNIKA Z ASS)
- POZN
- SIGNÁLY PRÍPADNÝCH PRÍČIN ZABLOKOVANIA A POKYNY NA ODSTRÁNENIE
- RADY V PRÍPADE PORUCHY
- DÔLEŽITÉ
- CHECK LIST
- TVORÍ SÚČASŤ TECHNICKÉHO LISTU
- OSADENIE A INŠTALÁCIA
- POUŽITIE
- NA OBJEDNÁVKU
- TELEFONICKÝ KOMBINÁTOR PRE DIAĽKOVÉ ZAPÍNANIE
- PRÍSLUŠENSTVO
- INFORMÁCIE PRE UŽÍVATEĽOV
Značka : EDILKAMIN
Model : MYA ECO
Kategória : Kúrenie
