GEBRUIKSAANWIJZING FX-BV240 Fuxtec

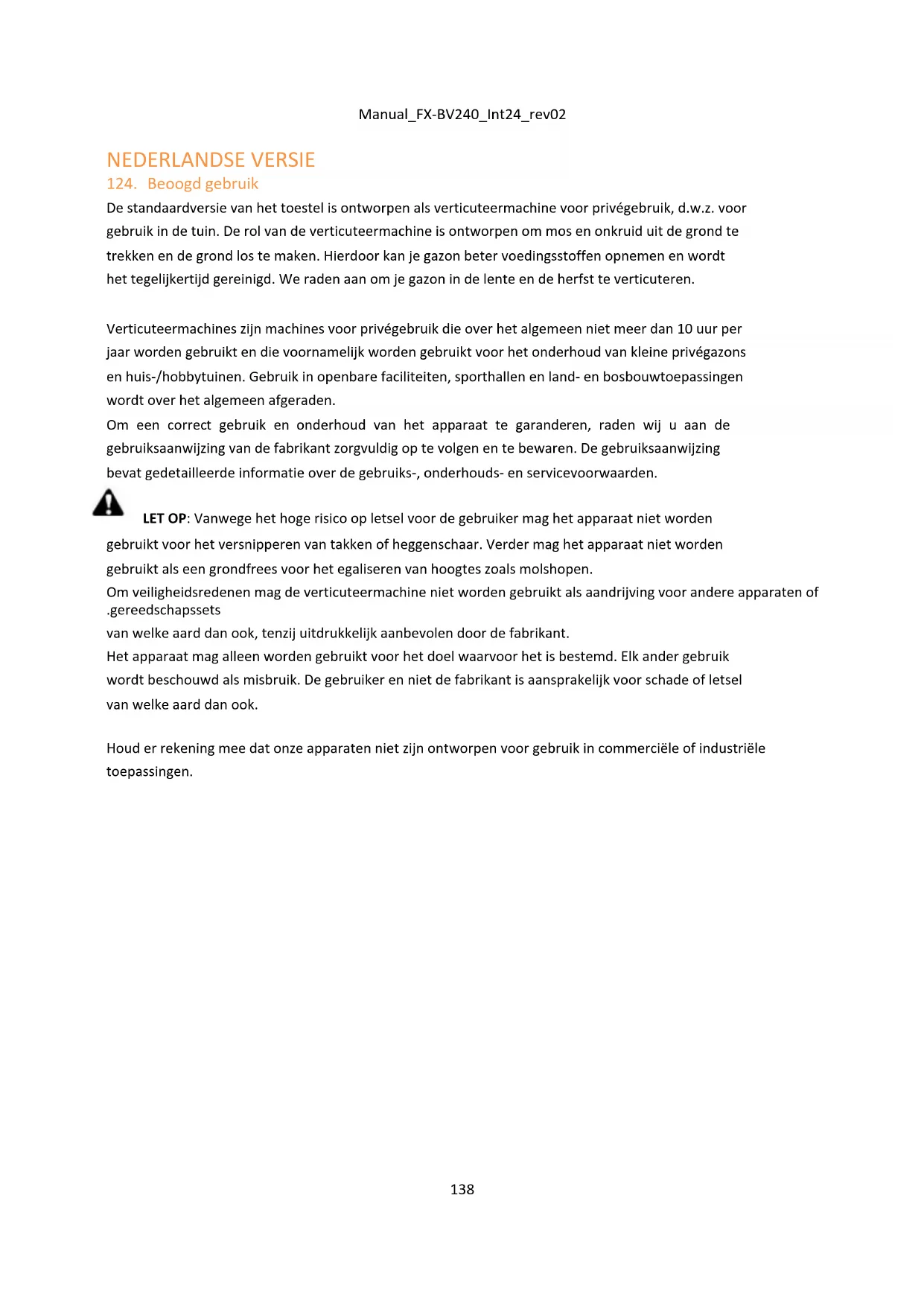

De standaardversie van het toestel is ontworpen als verticuteermachine voor privégebruik, d.w.z. voor gebruik in de tuin. De rol van de verticuteermachine is ontworpen om mos en onkruid uit de grond te trekken en de grond los te maken. Hierdoor kan je gazon beter voedingsstoffen opnemen en wordt het tegelijkertijd gereinigd. We raden aan om je gazon in de lente en de herfst te verticuteren. Verticuteermachines zijn machines voor privégebruik die over het algemeen niet meer dan 10 uur per jaar worden gebruikt en die voornamelijk worden gebruikt voor het onderhoud van kleine privégazons en huis-/hobbytuinen. Gebruik in openbare faciliteiten, sporthallen en land- en bosbouwtoepassingen wordt over het algemeen afgeraden. Om een correct gebruik en onderhoud van het apparaat te garanderen, raden wij u aan de gebruiksaanwijzing van de fabrikant zorgvuldig op te volgen en te bewaren. De gebruiksaanwijzing bevat gedetailleerde informatie over de gebruiks-, onderhouds- en servicevoorwaarden. LET OP: Vanwege het hoge risico op letsel voor de gebruiker mag het apparaat niet worden gebruikt voor het versnipperen van takken of heggenschaar. Verder mag het apparaat niet worden gebruikt als een grondfrees voor het egaliseren van hoogtes zoals molshopen. Om veiligheidsredenen mag de verticuteermachine niet worden gebruikt als aandrijving voor andere apparaten of .gereedschapssets van welke aard dan ook, tenzij uitdrukkelijk aanbevolen door de fabrikant. Het apparaat mag alleen worden gebruikt voor het doel waarvoor het is bestemd. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook. Houd er rekening mee dat onze apparaten niet zijn ontworpen voor gebruik in commerciële of industriële toepassingen.Manual_FX-BV240_Int24_rev02

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het product gebruikt en hem op een veilige zodat u hem later kunt raadplegen.bewaarplaats

Houd afstand van mensen in je omgeving.

Pas op dat je niet in je vingers of tenen snijdt. Verwijder je de bougiekabel voor je repareert of onderhoudswerkzaamheden de machine uitvoert. Attentie! Giftige uitlaatgassen! Let op! Het apparaat mag niet worden gebruikt in een gesloten of slecht geventileerde omgeving. Er bestaat gevaar voor het inademen van giftige gassen! Vermijd regen of vocht.

Draag altijd oog- en oorbescherming.

CE-markering Het product voldoet aan de eisen en voorschriften van de Europese gemeenschap. Indicator voor het geluidsniveau Het geluidsniveau van het gereedschap is niet hoger dan 105 dB.

VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft aan Kan ook voorzorgsmaatregelen of veiligheidsinstructies . gebruikt afbeeldingenin combinatie met andere symbolen of .Manual_FX-BV240_Int24_rev02

Voordat u dit apparaat gebruikt, moet u de .instructies in deze handleiding lezen Neem de volgende veiligheidsinstructies in acht bij het gebruik van dit apparaat om het risico van persoonlijk letsel of materiële schade uit te sluiten. Neem ook de specifieke veiligheidsinstructies in de betreffende hoofdstukken in acht. Volg in geval van twijfel de wettelijke richtlijnen of voorschriften ter voorkoming van ongevallen bij het gebruik van het .apparaat LET OP! Bij het gebruik van machines op benzine moeten altijd basisvoorzorgen in acht worden genomen om het risico van ernstig persoonlijk letsel en/of schade aan de machine .te voorkomen LET OP! Dit apparaat genereert een elektromagnetisch veld . tijdens gebruikDit veld kan interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te minimaliseren, raden wij aan dat personen met medische implantaten hun arts en de fabrikant van de medische implantaten voordat ze dit apparaat gebruiken.informeren

Gebruikers moeten de juiste training voor het bedienen, afstellen en in bedrijf stellen van de machine, inclusief niet-geautoriseerde bedieningsprocedures.krijgen

• Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en de juiste werking van het apparaat. Neem even de tijd om vertrouwd raken met uw machine voor elk gebruik.

• Laat het apparaat nooit gebruiken door kinderen of personen die niet bekend zijn met deze instructies. Plaatselijke voorschriften kunnen de leeftijd van de bediener .beperken

• Dit apparaat is niet voor gebruik door personen (inclusief kinderen) met beperkte fysieke, apparaat bedoeld , tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het van een persoon die verantwoordelijk is voor hun veiligheid.zintuiglijke of mentale capaciteiten, of met een gebrek aan ervaring en kennis

• Werk nooit als er mensen, vooral kinderen of huisdieren, in de buurt .zijn

• Houd er rekening mee dat de exploitant of gebruiker verantwoordelijk voor ongevallen of gevaren die worden veroorzaakt door andere personen of hun eigendommen.is

128. VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN DE VERTICALE VERDELER

• Laat de motor niet draaien in gesloten ruimtes, want dan zich koolmonoxide ophopen, wat gevaarlijk is voor de gezondheid.kan

• Bewerk de grond bij daglicht of goed kunstlicht. Gebruik de grondfrees indien mogelijk niet op nat gras.

• Zorg voor goede stabiliteit op de .helling

• Met machines op wielen is het noodzakelijk om de grond langs de helling af te graven en nooit de helling op of af .te gaan

• Wees vooral voorzichtig wanneer je richting op een helling.van verandert

• Bewerk de grond niet op steile hellingen.

• Wees vooral voorzichtig als je de grondfrees draait of naar je toe .trekt

• Breng de freesmessen tot stilstand als de machine gekanteld moet worden, zodat deze naar andere gebieden getransporteerd worden.kan

• Gebruik de nooit met een defecte beschermvoorziening of een beschermrooster zonder bevestigde voorziening gemonteerd als buffer of mos-/grasopvang.grondfrees

• Verander de ingestelde motorbesturing niet. Verander deze onder geen enkele omstandigheid.

• Start de motor voorzichtig. Houd je voeten op voldoende afstand van de disselboom.

• Start de motor. De dissel mag niet worden gekanteld, ook niet als deze tijdens het proces moet worden opgetild. Kantel alleen zover als nodig is en alleen vanaf de achterkant (gebruikerskant).hef

• Grijp nooit met uw handen of voeten achter of onder de draaiende elementen. altijd een veilige afstand tot het uitwerpgebied.

• Til de grondfrees nooit op en draag hem nooit als de draait.motor

• Schakel de motor uit en trek de bougiedop eruit voordat u eventuele blokkades die het uitwerpgebied blokkeren:verwijdert o Voor het opruimen van verstoppingen of het verwijderen van blokkades in het .sputum o Voordat u de opvangzak verwijdert of voordat u de dissel controleert, schoonmaakt of aan de dissel werkt. o Na het raken van een obstakel. Controleer voordat u de dissel weer in gebruik neemt en met het werk begint of er schade aan de dissel is en voer eventueel noodzakelijke reparaties uit. Als de dissel abnormaal begint te trillen, moet deze onmiddellijk worden gecontroleerd.

• Schakel de motor :uit o Wanneer je van de freesmachine. o Voor het tanken.

• Bij het uitschakelen van de motor moet de contactschakelaar in de stand OFF (uit) of O (aan) staan. De stand van de benzinekraan moet in de stand OFF of O .staan

Houd de werkplek schoon en goed verlicht. Rommelige en donkere plekken veroorzaken ongelukken.

Controleer de omgeving waarin het apparaat wordt gebruikt en verwijder alle voorwerpen zoals stenen, speelgoed, stokken en draden die verstrikt kunnen . Dit kan schade aan het apparaat of letsel aan de gebruiker en weggeslingerd kunnen worden.

Gebruik deze machine niet in omgevingen met potentieel explosieve atmosferen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of . stofDe machine genereert vonken die .stof of dampen kunnen doen ontbranden

Houd kinderen en omstanders uit de buurt wanneer u de machine bedient. Door afleiding kunt u de controle .verliezenManual_FX-BV240_Int24_rev02

• Dit apparaat is niet voor gebruik door personen (inclusief kinderen) met beperkte fysieke, bedoeld , tenzij zij onder toezicht staan of over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.zintuiglijke of mentale capaciteiten, of met een gebrek aan ervaring en kennisinstructies hebben gekregen

• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat .spelen

• Blijf alert, let op wat u doet en uw gezonde verstand wanneer u dit apparaat bedient.gebruik

• Gebruik dit apparaat niet als u moe, ziek of onder invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het bedienen van dit apparaat kan ertoe leiden dat u de controle verliest en ernstig letsel .oploopt

• Overbelast jezelf niet. Zorg altijd voor een goede grip en balans. Dit zorgt voor een betere controle over het gereedschap in onverwachte situaties.

• Verwijder alle stelsleutels of steeksleutels voordat u de machine inschakelt. Een sleutel of moersleutel aan een draaiend die vastzit de machine kan letsel .onderdeel van veroorzaken

• Gebruik veilige apparatuur. Draag altijd oogbescherming. Veiligheidsuitrusting zoals een stofmasker, veiligheidsschoenen met antislipzool, een helm of gehoorbescherming verminderen de kans op persoonlijk letsel.

• Kleed je op de juiste manier. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen bewegende uit de buurt van. Loszittende kleding, sieraden of lang haar kunnen in bewegende .delenverstrikt raken delen

• Langdurig gebruik van het apparaat kan leiden tot problemen met de bloedsomloop in de handen als gevolg van trillingen. Deze effecten kunnen worden verergerd het vastpakken van de handgrepen. De levensduur kan worden verlengd door geschikte handschoenen te dragen of regelmatig werkonderbrekingen te nemen. Neem regelmatig werkpauzes. Beperk de dagelijkse belasting.door lage omgevingstemperaturen en/of te stevig

131. GEBRUIK EN ONDERHOUD VAN GEREEDSCHAP MET BENZINEMOTOR

LET OP! Benzine is licht ontvlambaar en explosief.

• Bewaar de brandstof in speciaal daarvoor houders.bestemde

• Tank alleen buiten en rook .niet

• Vul benzine bij voordat u de motor . Verwijder nooit de starttankdop en vul nooit benzine bij terwijl de motor draait of de motor heet is.als

• Probeer de motor niet te starten als er benzine is gemorst, maar verplaats de machine weg van het gemorste gebied en vermijd het creëren van een ontstekingsbron totdat de benzinedampen zijn vervlogen. vervolgens alle tank- en tankdoppen stevig .

• Gebruik de motor niet in een gesloten ruimte, omdat zich gevaarlijke koolmonoxide kan ophopen.dan

• Het apparaat op benzine mag niet met geweld worden gebruikt. Gebruik het juiste gereedschap bij het tanken. Met geschikt gereedschap kunt u de taak beter en veiliger uitvoeren zonder dat uManual_FX-BV240_Int24_rev02

• Gebruik het apparaat op benzine nooit als de hoofdschakelaar niet werkt.

• Elke machine die niet met een schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

• Schakel het apparaat voordat u het afstelt, accessoires vervangt of volledig uit opbergt. Dergelijke preventieve veiligheidsmaatregelen het risico dat per ongeluk tankgereedschap verminderen het benzinemotorapparaat .wordt gestart

• Houd ongebruikte machines buiten het bereik van kinderen en laat deze machine niet personen die niet bekend zijn met benzinemotoren of deze instructies. Benzinegereedschap is in de handen van onervaren gebruikers.achter bij gevaarlijk

• Het onderhoud van benzinetoestellen. Controleer de uitlijning op onderdelen van het apparaat die provisorisch zijn gerepareerd, kapot zijn en op andere factoren die de werking van het benzinegereedschap kunnen belemmeren. Als het benzinetoestel beschadigd is, laat het dan repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden benzinegereedschap.

• Gebruik het benzinegereedschap, de accessoires en het gereedschap enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het betreffende type benzinegereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het benzinegereedschap voor werkzaamheden waarvoor het niet bedoeld is, kan een gevaarlijke situatie.leiden tot

132. PERSOONLIJKE BESCHERMING

Wees voorbereid! Zorg dat je ten minste een van de volgende dingen bij de hand hebt: een geschikt brandblusapparaat (droog poeder) een volledig uitgeruste EHBO-doos die gemakkelijk toegankelijk is voor de machinebediener en de bediener. Deze moet voldoende verband voor snij- en schaafwonden. een mobiele telefoon of een ander apparaat om snel een ambulance .te bellen Werk niet alleen. Er moet een andere persoon in de buurt zijn die de basisprincipes van eerste hulp.vertrouwd is met De persoon die je begeleidt moet een veilige afstand houden tot je werkplek, maar moet je ook altijd kunnen zien! Werk alleen op plaatsen waar je snel de hulpdiensten bellen!

• Volg bij verwondingen altijd de basisprincipes van eerste hulp.

• Als iemand zich heeft gesneden, bedek de wond dan met een schone doek en druk deze stevig op de wond om de bloedstroom .te stoppen

• Zorg dat benzine of olie niet in contact komt met de huid. Houd benzine en olie uit de buurt van de ogen. Als benzine of olie in contact komt met de ogen, was ze dan onmiddellijk met schoon water. Raadpleeg onmiddellijk een als de irritatie aanhoudt.arts

• Mensen met een slechte bloedsomloop dieworden blootgesteld aan extreme trillingen kunnen letsel oplopen aan de bloedvaten of het zenuwstelsel. Trillingen kunnen de volgende symptomen veroorzaken in de vingers, handen of polsen: "in slaap vallen" (gevoelloosheid), tintelingen, pijn, irritatie, prikkend gevoel, verandering van huidskleur of huid. onmiddellijk een arts als een van deze symptomen optreedt.Manual_FX-BV240_Int24_rev02

Veiligheid heeft prioriteit bij brand:

• Als er brand uit de motor komt of rook als er ergens anders ontsnapt dan uit het uitlaatsysteem, ga dan eerst weg van het apparaat om uw fysieke veiligheid .te garanderen

• Gebruik een brandblusser met droog poeder om dat de brand te voorkomen zich uitbreidt.

• Een paniekreactie kan leiden ertoedat de brand en andere schade nog groter .worden

133. ONDERHOUD EN OPSLAG

• Zorg ervoor dat alle moeren, bouten en schroeven vastzitten en dat het apparaat veilig werkt.

• Controleer de grasvanger regelmatig op tekenen van slijtage en functiestoornis.

• Onthoud dat bij apparaten met tandwielen, de beweging van één tandwiel ervoor kan zorgen dat de andere tandwielen ook gaan .draaien

• Let er bij het aanpassen van het apparaat op dat je je vingers niet tussen bewegende tanden en vaste onderdelen van het apparaat.klemt

• Houd er rekening mee bij onderhoudswerkzaamheden aan de tanden dat de tanden nog steeds , zelfs kunnen bewegenmotor als de is uitgeschakeld.

• Voor uw eigen veiligheid moeten versleten of beschadigde onderdelen onmiddellijk worden vervangen. Gebruik alleen originele reserveonderdelen en accessoires.

• Bewaar het apparaat het bereik van kinderen.buiten

• Bewaar de machine nooit met benzine in de tank in een gebouw waar dampen een open vlam of vonk veroorzaken.kunnen

• Laat de motor afkoelen voordat je hem in een behuizing.opbergt

• Houd de motor, de geluiddemper, het accucompartiment en het brandstofreservoir vrij van gras, stro, mos, bladeren of overtollig om het risico op brand te verminderen.vet

• Als de brandstoftank moet worden geleegd, moet dit buiten gebeuren. De afgetapte brandstof moet opgeslagen in een container die speciaal is ontworpen voor de opslag van brandstof of moet op de juiste manier worden afgevoerd.wordenManual_FX-BV240_Int24_rev02

7. handgreep aan de voorkant

2. hendel voor werkhoogteverstelling

9. aan/uit-schakelaar

• Bevestig de onderste stuurstang met de bouten, sluitringen en borgbevestigingen in de behuizing van het apparaat. (Afb.2A/ Afb.2B/ Afb.2C)

• Verbind de onderste stuurstang en de bovenste stuurstang met schroeven, ringen en borgbevestigingen. (Afb.2D/ Afb.2E/ Afb.2F)

• Bevestig de kabelklemmen op de gemarkeerde positie en bevestig vervolgens de kabel. (Afb.2G) Fig.2A Afb.2B Afb.2C Fig.2D Afb.2E Fig.2F Fig.2G Schroef

• Schroef de vergrendelingsbevestigingen los waarmee de onderste handgreep was bevestigd. (Afb. 3A)

• Beweeg de onderste handgreep omhoog of omlaag en stel hem af op de gewenste hoogte. Er kunnen twee instelhoogtes worden geselecteerd voor deze verticuteermachine; de onderste handgreep is het hoogst op twee hoogtes en op één hoogte.het laagst

• Stel de juiste hoogte in en zet de onderste handgreep vast met de vergrendelingsbevestigingen. LET OP: De linker- en rechterkant van de onderste handgreep moeten op dezelfde hoogte ingesteld.worden

Bevestigen: Til de achterklep op en bevestig de grasvanger aan de achterkant van de verticuteermachine. (Afb.4A/Fig.4B/Fig.4C). Verwijderen: Pak de achterklep vast, til hem op en verwijder de grasvanger. LET OP: Voordat u de grasvanger op het apparaat aansluit, moet u ervoor zorgen dat de motor is uitgeschakeld en dat de maaier niet .draait Fig. 4A Afb. 4B Afb. 4C

INSTALLER Leid de gashendel van de motor naar de kabelgeleider. (Afb. 5) Fig.5 KNIPTIP TIP Beweeg de hendel naar buiten om hem los te maken van het rek. Beweeg de hendel naar voren of naar achteren om de hoogte in te stellen. (Fig. 6 en zie 6.4). Fig. 6

136. GEBRUIKSAANWIJZING

Onderhoud de motor met benzine en olie zoals beschreven in de afzonderlijke motorinstructies voor uw verticuteermachine. Lees de instructies zorgvuldig door. LET OP! Benzine is licht .ontvlambaar Bewaar de brandstof in houders die speciaal voor dit doel zijn ontworpen. Tank alleen buitenshuis en voordat u de motor start. Niet roken tijdens het tanken of werken met de brandstof. Verwijder nooit de tankdop en vul nooit benzine bij terwijl de motor draait of als de motor heet is. Als er benzine is gemorst, mag de motor niet worden gestart. In dit geval moet de machine uit de buurtManual_FX-BV240_Int24_rev02

van het gemorste gebied worden gebracht en mag er geen ontstekingsbron worden gegenereerd totdat de benzinedampen zijn vervlogen. Zet alle brandstoftanks en tankdeksels stevig vast in hun oorspronkelijke positie. Voordat u de verticuteermachine kantelt om de messen te onderhouden of de olie af te tappen, mag er geen brandstof zitten.meer in de tank LET OP: Vul bijde brandstoftank , wanneer de draait motor of voordat de motor ten minste 15 minuten is afgekoeld na het starten.

OM DE MOTOR TE STARTEN

• Zet de motorschakelaar op "ON" voordat u de motor start. (Afb. 7A)

• Zet de gashendel in de stand "On" (afb. 7B) . om te starteneen koude motor Zet de gashendel in de stand "Off". o positie. (Afb. 7B).

• Ga achter het apparaat staan, pak de remhendel vast en houd deze tegen de onderste handgreep. (Afb. 7C)

• Houd de remhendel vast zoals in Afb.7C en trek de starthendel snel omhoog zoals in Afb.7D. motor na het starten langzaam in de kabelgeleidingsboutenLeid de terug .

OPMERKING! Als de snijeenheid in contact komt met de grond, kan het apparaat schokkerig bewegen.

LET OP: Het blad enkele seconden draaien nadat de motor is uitgeschakeld.blijft nog

• Laat de remhendel los om de motor en het blad te stoppen. (Afb. 8A)

• Zet de motorschakelaar in de stand "OFF". (Afb. 8B) Fig.8A Fig.8B GRASVANGER Werken zonder grasvanger (optioneel) Je kunt met de verticuteermachine werken met of zonder grasvanger. Wanneer u de grasvanger verwijdert, klapt de beschermklep naar beneden. Bij het maaien zonder grasvanger wordt het maaisel direct op de grond gegooid. (Afb. 9A)

Werken met de grasvanger Bij het werken met de grasvanger wordt afgevoerd . het maaisel via de grasvangerAls de grasvanger vol met maaisel, u moet de grasvanger legen en reinigen.

• Schakel de motor uit en wacht tot deze stilstand totis gekomen.

LET OP: Stel de verticuteermachine nooit af zonder eerst de motor .uit te schakelen Je bovenfrees is uitgerust met een hendel voor hoogteverstelling, die een groot aantal werkposities biedt. De werkposities zijn gedimensioneerd in -3mm, -6mm, -9mm, -12mm en -15mm hoogte.

• Stop de verticuteermachine en koppel de bougiekabel los voordat u de snijhoogte van het apparaat .wijzigt

• Om de maaihoogte te veranderen, draai je de knop aan de voorkant met de klok mee of tegen de klok in tot de gewenste hoogte.

• Zet de transporthendel in de transportstand om te voorkomen dat het maaidek de grond wanneer het werk klaar is.raakt Fig.10A Fig.10B Blad boven Onderkant bladManual_FX-BV240_Int24_rev02

LET OP: Zorg ervoor je werkhandschoenen draagt.dat Let op: Gebruik alleen , door de fabrikant goedgekeurde .origineleassen voor verticuteermachines en beluchters Het apparaat kan gemonteerd met de verticuteerwals of de beluchterwals.worden Vervang de rol alleen door een originele rol, omdat deze onder alle omstandigheden optimale prestaties en veiligheid garandeert. Ga als volgt te werk om de verticuteerwals of de optioneel verkrijgbare beluchtingswals te vervangen.

• Schakel de motor uit en laat hem afkoelen.

• Verwijder .de bougiedop

• Verwijder de .grasvanger Til het apparaat lichtjes op aan de voorkant. Opmerking: Til niet te hoog, anders kan er brandstof uit de tank lekken; indien nodig .laat de weglopen voordat u de rol brandstof verwisselt

Verwijder de roller.

• Verwijder de vier schroeven. (Afb. 11B)

• Til op de rol en trek hem eruit . in de richting van de pijlen(Afb. 11C) Fig.11A Fig.11B Bevestig de rol.

• Schuif de nieuwe rol in de richting van de pijlen, steek de as in de zeskantbout en druk de andere kant in de houder. (Fig.11C/ Fig.11D/ Fig.11E).

• Bevestig de rol opnieuw met de twee schroeven.

• Controleer of de rol goed vastzit.

De verticuteermachine wordt met de hand over het te frezen gras geduwd. De snijwerktuigen worden aangedreven door een benzinemotor. De zaagdiepte wordt ingesteld door het individuele centrale mechanisme voor hoogteverstelling te verstellen. Losmaken De maai-eenheid draait rond om de viltlaag van mos, korstmos en onkruid te verwijderen en transporteert het losgemaakte materiaal naar buiten of naar de grasvanger. Tijdens het maaien dringen de messen in de grond en zorgen ze ervoor dat het gazon wordt losgemaakt en de voedingsstoffen beter kunnen worden opgenomen. We raden aan om het gazon los te maaien in de lente (april/mei) en de herfst (oktober). Ventileer De snijeenheid (de beluchtingsrol) draait, kamt het gazon en belucht de licht bemoste delen. Het verwijderde mos wordt naar buiten of in de grasvanger getransporteerd. Tijdens het beluchten wordt het bodemoppervlak geschuurd, wat de drainage verbetert en tegelijkertijd de opname van zuurstof vergemakkelijkt. We raden aan om het gazon tijdens het groeiseizoen naar behoefte te beluchten.

KAARSEN AANSTEKEN Gebruik alleen originele bougies voor vervanging. Voor optimale resultaten moet de bougie om de 100 bedrijfsuren worden vervangen. REMBLOKKEN Controleer en/of vervang de motorremblokken regelmatig bij de klantenservice. Alleen originele onderdelen mogen als vervanging worden gebruikt.

• WIELEN - Smeer de kogellagers ten minste eenmaal per seizoen met een licht smeermiddel.

• MOTOR - Volg de handleiding van de motor voor informatie .over smeringManual_FX-BV240_Int24_rev02

WAARSCHUWING: Spuit de motor niet af met een slang. Het risico bestaat water de motor beschadigt of het brandstofsysteem vervuilt.

• Veeg de .softtop af met een droge doek
• Reinig het dek door de verticuteermachine zo te kantelen de bougie naar boven wijst.dat MOTOR LUCHTFILTER WAARSCHUWING: Zorg dat het schuimelement van het luchtfilter niet verstopt raakt door vuil of stof. Het luchtreinigingselement van de motor moet na 25 uur regelmatig gebruik worden onderhouden (gereinigd). Als de machine in droge, stoffige omstandigheden wordt gebruikt, moet het schuimelement regelmatig worden gecontroleerd.

HET LUCHTFILTER REINIGEN

• Verwijder het deksel. (Afb. 12A) • Blaas het van het filterelement weg. stof (Fig. 12B).
• Breng aan een paar druppels SAE30-olie op het schuimfilter en druk samen .vervolgens stevig overtollige olie te verwijderen • het filter . • Sluit het filterdeksel. OPMERKING: Vervang het filter als het gerafeld, gescheurd of beschadigd is of niet meer lijkt.schoon te krijgen Afb.12A Fig.12B

De onderhoudsinstructies voor de motor zijn te vinden in de aparte motorhandleiding. Bewaar de motorolie volgens de instructies in de aparte motorhandleiding die bij uw apparaat is geleverd. Lees en volg de instructies zorgvuldig. Onderhoud het luchtfilter volgens de aparte handleiding van de motor onder normale omstandigheden. Onder extreem stoffige omstandigheden moet het luchtfilter om de paar uur worden gereinigd. Slechte motorprestaties en verstopping duiden er meestal op dat het luchtfilter moet worden onderhouden. Informatie over het onderhoud van het luchtfilter vindt u in de aparte motorhandleiding die bij uw apparaat is geleverd. De bougie moet één keer per seizoen schoongemaakt worden en de bougie-inzet moet opnieuw ingesteld worden. Het wordt aanbevolen om de bougie aan het begin van elk seizoen te vervangen; kijk in de handleiding van de motor voor het juiste type bougie. Reinig de motor regelmatig met een doek of borstel. Houd het koelsysteem (gebied van de ventilator van de behuizing) schoon om een goede luchtcirculatie mogelijk te maken, wat essentieel is voor de koeling van de motor. motorprestaties en levensduur. Zorg ervoor dat je al het gras, vuil en afval verwijdert. Verwijder brandbare afzettingen uit de omgeving van de geluiddemper.

Opslag De volgende stappen moeten worden uitgevoerd om de grasmaaier klaar te maken voor opslag.

• Leeg de benzinetank met een .afzuigpomp o LET OP! Geen benzine in afgesloten ruimten of in de onmiddellijke nabijheid van open vuurlozen In geen geval roken! Benzinedampen kunnen explosies of brand veroorzaken., enz.

• Start de motor en laat deze draaien tot alle resterende benzinereserves en afzettingen opgebruikt.zijn

• Verwijder de bougie. Giet ongeveer 20 ml olie in de verbrandingskamer met behulp van een oliekan. Activeer de startmotor om de olie gelijkmatig over de verbrandingskamer te verdelen. de bougie .

• Reinig en smeer de verticuteermachine zorgvuldig zoals beschreven in Vet " het "gebruikengedeelte hierboven.

• Vet de messen licht in om corrosie .te voorkomen

• Bewaar de verticuteermachine buiten het bereik van onbevoegden en op een droge, schone en vorstvrije plaats.

• LET OP! De motor moet volledig voordat u de grasmaaier opbergt afgekoeld . OPMERKING: Bij opslag van elk type energieapparatuur in een ongeventileerd magazijn of magazijn metManual_FX-BV240_Int24_rev02

materialen, - Zorg ervoor dat het apparaat roestvrij is. Smeer het apparaat, vooral de kabels en alle bewegende in onderdelen, met een lichte olie of siliconen. - Zorg ervoor dat u geen kabels buigt of .knikt - Als het starterkoord losraakt uit de koordgeleider op de handgreep, maak dan de bougiekabel los en aard deze, druk de bladbedieningshendel in en trek het starterkoord langzaam de motor. uitDuw het starterkoord in de bouten van de koordgeleider op de handgreep. Transport

• de transporthendel in de transportstand.

• De uitschakelenmotor Gevaar! Zet de motor altijd uit, laat hem afkoelen en verwijder de bougiestekker hem vervoert. Het voordat u apparaat mag tijdens transport niet gekanteld. Let er op een voertuig op dat de niet onbedoeld bij het transport in of verticuteermachine . Leeg de brandstoftank voordat u het apparaat vervoert. De tankdop moet goed gesloten zijn.Manual_FX-BV240_Int24_rev02

Probleem Mogelijke redenen Corrigerende maatregelen De motor start niet De gasklep staat niet in de juiste stand. Zet de gasklep in de juiste stand

De benzinetank is leeg. Vul de tank met brandstof: zie HANDLEIDING. Het luchtfilterelement is vuil. Luchtfilterelement reinigen: zie HANDMATIG. De bougie zit los. Draai de bougie vast. De bougiekabel zit los of gescheiden van de kaars. Bougiekabel op de Monteer de bougie. De kloof komt niet overeen met de Bougie. Juiste afstand tussen de Stel de elektroden in. De bougie is defect. Installeer een nieuwe, correct afgedichte plug: zie HANDMATIG. De carburateur zit vol brandstof. Verwijder het luchtfilterelement en trek continu aan de startkabel totdat de carburateur zich heeft vrijgemaakt en monteer vervolgens het luchtfilterelement. Luchtfilterelement. Defecte ontstekingsmodule. Neem contact op met de Klantenservice. Motorsnelheid is verlaagd

De zaagdiepte is te groot Op kleiner Zaagdiepte instellen Het gras is te hoog Maai het gazon voordat je het losmaakt. De uitwerpopening is geblokkeerd Verwijder de Trek de bougiedop eruit en .verwijder de verstopping Het luchtfilter is verstopt Reinig luchtfilter: .hetzie HANDLEIDING MOTOR Slechte resultaten bij verticuteren

De snijdiepte is te ondiep Stel in op een grotere zaagdiepte. Versleten snijmessen Vervanging van de snijmessen in een gespecialiseerde werkplaats. De grasvanger raakt nooit vol. De Grasopvangbak vol/verstopt.

Als uw apparaat na langdurig gebruik moet worden vervangen, gooi het dan niet weg met het huishoudelijk afval, maar op een milieuvriendelijke manier.

144. TECHNISCHE GEGEVENS

Modelnaam FX-BV240 Aandrijfsysteem Handmatig bediend Motorgegevens (cc/kw/rpm) 212cc 4,1 kW/3400 tpm Volume benzinetank (l) 3,6 Olievolume (liter) 0,6 Materiaal Staal Werkbreedte (mm) 400 mm Messen + klauwen 18 Messen, 24 Klauwen Werkdiepte (mm) min 15 tot plus 5 mm (onder en boven Aarde) Wielmaat (inch) (voor/achter) 8 inch (voor) / 8 inch (achter) Draaggreep vooraan

Fabrikant / Producent FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Duitsland E-mail: [e-mail] Web: www.fuxtec.de Benaming / naam FX-BV240 benzine verticuteermachine EG-richtlijnEG-richtlijn 2006/42/EG /2014/30/EU Angewandte Normen / geldende normen EN ISO 14982:2009 EN 13684:2018 Hierbij verklaren wij dat bovengenoemde machine, in de door ons op de markt gebrachte versie, aan voldoet Elke manipulatie of wijziging van de machine die niet vooraf uitdrukkelijk door ons is goedgekeurd, maakt dit document ongeldig.de fundamentele veiligheids- en gezondheidseisen van de vermelde .EG-richtlijn Hierbij verklaren wij dat de hierboven genoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de hierboven genoemde EG-richtlijnen. Elke manipulatie of verandering van de machine die niet uitdrukkelijk door is goedgekeurdvooraf , maakt dit document ons . Opslag van de technische documenten: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Duitsland, L. Zirkler, algemeen directeur Herrenberg, 07 november 2023

101. Veiligheidsinstructies voor Onderhoudswerkzaamheden ...................................... 116

96. Introductie en beveiliging

BELANGRIJKE VEILIGHEIDSINFORMATIE De meeste ongelukken met motoren kunnen worden voorkomen als u alle instructies in deze handleiding en op de motor opvolgt. Enkele van de meest voorkomende gevaren worden hieronder geïllustreerd en er wordt uitgelegd hoe u uzelf en anderen het beste kunt beschermen. Verantwoordelijkheid van de eigenaar

• Onze motoren zijn ontworpen voor een veilige en betrouwbare werking als ze volgens de instructies worden gebruikt. Lees en begrijp deze instructies voordat u de motor gebruikt. Het niet opvolgen van deze instructies kan leiden tot letsel of schade aan de apparatuur.

• Je moet weten hoe je de motor snel uitschakelt en hoe je alle bedieningselementen te bedienen. Laat niemand de motor bedienen zonder de juiste instructies.

• Laat kinderen de motor niet bedienen. Houd kinderen en huisdieren uit het werkgebied. Voorzichtig tanken Benzine is licht ontvlambaar en benzinedampen kunnen exploderen. Tank buiten, in een goed geventileerde ruimte en met uitgeschakelde motor. Rook nooit in de buurt van benzine en houd andere vlammen en vonken uit de buurt. Bewaar benzine altijd in een goedgekeurde container. Als er benzine wordt gemorst, zorg dan dat het gebied droog is voordat u de motor start. Hete uitlaat

• De uitlaat/geluiddemper wordt zeer heet tijdens het gebruik en blijft nog enige tijd heet nadat de motor is afgezet. Raak de geluiddemper niet aan als deze heet is. Laat de motor afkoelen voordat u deze binnen parkeert.

• Houd de motor tijdens het gebruik minstens 1 meter verwijderd van de muren van het gebouw en andere apparatuur om brandgevaar te voorkomen en te zorgen voor voldoende ventilatie van vaste apparatuur. Plaats geen brandbare voorwerpen in de buurt van de motor. Gevaar van koolmonoxide Uitlaatgassen bevatten giftige koolmonoxide. Vermijd het inademen van uitlaatgassen. Laat de motor nooit draaien in een garage of afgesloten ruimte.111 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Andere apparaten Lees de instructies die bij het door deze motor aangedreven apparaat worden geleverd voor aanvullende veiligheidsmaatregelen die in acht moeten worden genomen bij het starten, stoppen en bedienen van de motor, of voor beschermende kleding die nodig kan zijn om het apparaat te bedienen.

Positie van beveiligingsstickers Deze stickers waarschuwen voor mogelijke gevaren die ernstig letsel kunnen veroorzaken. Lees ze zorgvuldig. Als een sticker losraakt of moeilijk te lezen is, neem dan contact op met FUXTEC voor vervanging.

97. Veiligheidsmaatregelen

• Wanneer de motor draait, bevatten de uitlaatgassen koolmonoxide. Om ongelukken te voorkomen, mag de motor niet binnenshuis worden gebruikt. Anders loopt u het risico te stikken.

• Brandbare, explosieve en andere gevaarlijke stoffen moeten uit de buurt van de motor worden gehouden. Er mogen zich geen open vlammen in de buurt van de motor bevinden.

• Bij het tanken van brandstof en smeerolie moet de motor worden uitgeschakeld. Roken is niet toegestaan. Als brandstof of smeerolie overloopt of lekt, moet dit grondig worden gereinigd voordat de motor wordt gestart.

• Het gebruik van de motor door niet-gekwalificeerde personen is ten strengste verboden.112 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

De motor wordt aan de klant geleverd zonder olie en benzine. Beide vloeistoffen moeten door de gebruiker worden bijgevuld voordat de motor voor het eerst wordt gebruikt. Als er voor de eerste keer vullen nog olie op de peilstok zit, komt dit door de fabriekstest, waarbij elke motor één keer wordt gestart om te worden gecontroleerd. Alle bedrijfsvloeistoffen worden dan afgezogen om de motor klaar te maken voor transport. Een dun laagje olie betekent niet dat de motor voldoende olie bevat. Vul de olie bij voor de eerste start.

• Motoroliepeil controleren en bijvullen Schakel de motor uit en controleer het motoroliepeil. Draai de oliepeilstok los om te controleren of het motoroliepeil binnen het aangegeven bereik ligt. Als het oliepeil te laag is, vult u motorolie bij tot het aangegeven peil (zie onderstaande afbeeldingen). Gebruik hiervoor ten minste 15W/40SAE-motorolie. (2) = maximum motoroliepeil (3) = minimaal motoroliepeil

• Motor bijvullen Deze motor loopt op normale benzine. Als het benzinetankniveau (1) te laag is, vul dan benzine bij via de vulopening (2) Voeg olie toe tot de rode markering (3) aan de binnenkant van het filter is bereikt (zie onderstaande afbeelding). Meng geen benzine met motorolie.113 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

• Het luchtfilter controleren Dit luchtfilter is een droog filter en bevat twee filterelementen. Een papieren filter en een schuimrubberen filter. Om de filterelementen te controleren, verwijdert u het luchtfilterhuis (zie onderstaande afbeelding). Als de filterelementen vuil zijn, reinig ze dan met water. Belangrijk: laat beide filters volledig en voorzichtig aan de lucht drogen voordat u ze opnieuw gebruikt.

Sluit bij een koude start de choke en draai de benzinekraan open. (zie onderstaande afbeelding).

Zet de motorschakelaar in de stand 'ON' (zie onderstaande afbeelding).

Trek nu voorzichtig aan de startkabel totdat je een lichte weerstand voelt. Dit is de startpositie om115 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

hard te trekken en de motor te starten. (zie onderstaande afbeelding).

Als de motor draait, draait u de gashendel/choke langzaam open zonder de motor af te zetten (zie onderstaande illustratie).116 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

100. Onderhoud van de motor

Goed onderhoud is essentieel voor een veilige, zuinige en probleemloze werking. Het helpt ook de luchtvervuiling te verminderen.

101. Veiligheidsinstructies voor Onderhoudswerkzaamheden

Op de volgende pagina's staan enkele van de belangrijkste veiligheidsmaatregelen. We kunnen u echter niet waarschuwen voor alle mogelijke gevaren die kunnen optreden bij het uitvoeren van onderhoudswerkzaamheden. Alleen u kunt beslissen of u een bepaalde handeling wel of niet uitvoert.

WAARSCHUWING: Onjuist onderhoud van deze motor of het niet verhelpen van een probleem vóór gebruik kan leiden tot een storing die de gebruiker ernstig kan verwonden of doden. Volg altijd de aanbevelingen en inspectie- en onderhoudsschema's in deze gebruiksaanwijzing. WAARSCHUWING: Ernstig letsel of de dood kan zich voordoen als de onderhoudsinstructies en voorzorgsmaatregelen niet correct worden opgevolgd. Volg altijd de procedures en voorzorgsmaatregelen zoals aangegeven in de gebruiksaanwijzing.117 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Veiligheidsmaatregelen:

• Zorg ervoor dat de motor is uitgeschakeld voordat u met onderhouds- of reparatiewerkzaamheden begint. Reparatie voorkomt verschillende potentiële risico's

• Koolmonoxidevergiftiging door uitlaatgassen van de motor. Zorg voor voldoende ventilatie tijdens het gebruik van de motor.

• Brandwonden veroorzaakt door hete onderdelen. Laat de motor en het uitlaatsysteem afkoelen voordat u ze aanraakt.

• Verwondingen door bewegende onderdelen. Start de motor niet tenzij dit wordt aangegeven.

• Lees de instructies voordat je begint en zorg ervoor dat je over het benodigde gereedschap en de benodigde vaardigheden beschikt.

• Wees voorzichtig bij het werken in de buurt van benzine om het risico van brand of explosie te verkleinen. brand of explosie. Gebruik alleen een niet-ontvlambaar oplosmiddel. oplosmiddel

Gebruik voor de hoogste kwaliteit en betrouwbaarheid alleen nieuwe, originele reserveonderdelen van ons bedrijf. Gebruik voor reparaties en vervangingen alleen nieuwe originele reserveonderdelen van ons bedrijf of gelijkwaardige reserveonderdelen.118 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Tank bij in een goed geventileerde ruimte voordat u de motor start. Als de motor al draait, laat deze dan afkoelen. Tank voorzichtig om te voorkomen dat u brandstof morst. Vul de tank niet verder dan de markering op het brandstoffilter. Draai na het tanken de tankdop stevig vast. Tank nooit benzine in een gebouw waar benzinedampen vlammen of vonken kunnen bereiken. u kunnen bereiken. Houd benzine uit de buurt van vlammen, barbecues, elektrische apparaten, enz, elektrisch gereedschap, enz. Gemorste benzine is niet alleen brandgevaarlijk, maar brengt ook schade toe aan het milieu. Ruim gemorste benzine onmiddellijk op. OPMERKING: Brandstof kan verf en plastic beschadigen. Let er bij het vullen van de tank op dat u geen brandstof buiten de tank morst. Schade door gemorste brandstof valt niet onder de garantie. Gebruik loodvrije benzine met een octaangehalte van 95 of hoger. Deze motoren zijn goedgekeurd voor gebruik met loodvrije benzine. Loodvrije benzine vermindert afzettingen. Minder afzettingen in de motor en bougies verlengen de levensduur van het uitlaatsysteem. Gebruik nooit oude of vervuilde benzine of een olie/benzinemengsel. Zorg dat er geen vuil of water in de brandstoftank komt. Af en toe kan er een lichte vonk of ping (metaalachtig kloppend geluid) hoorbaar zijn wanneer de motor belast wordt. Dit is geen reden tot bezorgdheid. Als er vonken of kloppen optreden bij constante snelheid en normale belasting, moet u het merk van de benzine vervangen. Als er vonken of stoten blijven optreden, neem dan contact op met een gespecialiseerde werkplaats.119 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Controleer het motoroliepeil met uitgeschakelde motor en in horizontale stand. Verwijder de vuldop/band en maak deze schoon. Steek de peilstok in en verwijder deze zonder hem in de vulopening te schroeven. Controleer het oliepeil op de peilstok.

3. Vul bij een laag oliepeil de aanbevolen olie bij tot aan de rand van de vulopening.

WAARSCHUWING: Gebruik de motor niet als het oliepeil te laag is. Dit kan onherstelbare schade veroorzaken.120 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Tap de gebruikte olie af als de motor warm is. Hete olie loopt snel en volledig weg.

• plaats een geschikte bak onder de motor om afgewerkte olie in op te vangen o en verwijder vervolgens de vul-/aftapkraan en de aftapplug.

• Laat de gebruikte olie volledig uitlekken, plaats de aftapplug terug en draai deze stevig vast.

• Voer afgewerkte motorolie op een milieuvriendelijke manier af. Wij adviseren om gebruikte olie in een verzegelde container naar een recyclingcentrum of servicestation te brengen voor hergebruik. Gooi het niet bij het vuilnis en giet het niet op de vloer of in een afvoer.

• Vul, met de motor in horizontale positie, de aanbevolen olie tot aan de buitenrand van de olievulopening.

Gebruik de volgende motorolie, afhankelijk van de omgevingstemperatuur:121 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

105. Luchtfilterinspectie

Verwijder het luchtfilterdeksel en inspecteer het filter. Reinig of vervang vuile filterelementen. Beschadigde filterelementen moeten altijd worden vervangen.

Een vuil luchtfilter beperkt de luchtstroom naar de carburateur en vermindert de prestaties van de motor. Als je de motor in een zeer stoffige omgeving gebruikt, kun je het luchtfilter het beste na elk gebruik reinigen.

Als de motor draait zonder luchtfilter of met een beschadigd luchtfilter, hoopt zich vuil op. in de motor waardoor deze snel slijt. Dit soort schade wordt niet gedekt door de garantie.

• Draai de brandstofkraan in de stand OFF (uit) en verwijder het brandstofreservoir en de O-ring. brandstofbezinkselreservoir en de O-ring.

• Was het sedimentreservoir en de O-ring met een niet-ontvlambaar oplosmiddel en droog ze grondig.

• Plaats de O-ring in de brandstofklep en plaats het bezinkselreservoir. Draai het bezinkselreservoir stevig vast.

107. Onderhoud van bougies:

• Verwijder de bougiestekker en verwijder vuil uit het bougiegebied.

• Verwijder de bougie met een geschikte sleutel.

• Controleer de bougie. Vervang de bougie als de elektroden versleten zijn of als de isolatie gebarsten of gescheurd is.

• Meet de afstand tussen de bougie-elektroden met een geschikt meetinstrument. De afstand moet tussen 0,6 en 0,7 mm zijn. Corrigeer de afstand indien nodig door de zijelektrode voorzichtig te buigen.

• Plaats de bougie voorzichtig en met de hand om te voorkomen dat deze te vast wordt aangedraaid.

• Draai de bougie na het plaatsen vast met een geschikte bougiesleutel.

• Bij het terugplaatsen van de gebruikte bougie de bougie 1/8 - 1/4 slag vastdraaien nadat de bougie geplaatst is.

• Bij het monteren van een nieuwe bougie draai de bougie 1/2 slag vast nadat de bougie is geplaatst.

• Een losse bougie kan oververhit raken en de motor beschadigen. Als je de bougie te vast aandraait, kan de schroefdraad van de cilinderkop beschadigd raken.

Een goede voorbereiding voor opslag is essentieel om ervoor te zorgen dat de motor soepel loopt en er goed uitziet. De volgende stappen helpen ervoor te zorgen dat roest en corrosie de werking en het uiterlijk van de motor niet aantasten en dat de motor na opslag gemakkelijker te starten is.

Belangrijke opmerking: Bij gebruik van een tuinslang of een hogedrukreiniger kan water het luchtfilter of de demperopening binnendringen. Water in het luchtfilter impregneert het filter en water dat door het luchtfilter of de geluiddemper gaat, kan in de cilinder terechtkomen en schade veroorzaken. Water dat in contact komt met een hete motor kan schade veroorzaken. Als de motor gedraaid heeft, laat hem dan minstens een half uur afkoelen voordat u hem schoonmaakt.

Benzine oxideert en gaat achteruit tijdens opslag. Oude benzine veroorzaakt startproblemen en laat aanslag achter die het brandstofsysteem kan verstoppen. Als de benzine in de motor tijdens stalling veroudert, kan het nodig zijn om de carburateur en andere onderdelen van het brandstofsysteem te laten repareren of vervangen. de carburateur en andere onderdelen van het brandstofsysteem te laten repareren of vervangen. Hoe lang benzine in de tank en carburateur blijft zonder defect te raken, hangt af van factoren zoals het benzinemengsel, de brandstof, de opslagtemperatuur en of er wel of geen brandstof in de tank zit. Lucht in een gedeeltelijk gevulde tank bevordert brandstofverslechtering. Zeer warme opslagtemperaturen versnellen brandstofverslechtering. Problemen met brandstofverslechtering kunnen binnen een paar maanden optreden, of zelfs eerder als de benzine niet vers was toen de tank werd gevuld. De beperkte garantie van de dealer dekt geen schade aan het brandstofsysteem of de motorprestaties. problemen met motorprestaties veroorzaakt door onzorgvuldige voorraadvoorbereiding. voorbereiding. Het wordt aanbevolen om de tank en carburateur volledig leeg te maken voordat het voertuig voor langere tijd wordt gestald.125 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

• Plaats een goedgekeurd benzinevat onder de carburateur en gebruik een trechter om om morsen van brandstof te voorkomen.

• Verwijder de aftapplug van de carburateur en het bezinkselreservoir en draai de hendel van de brandstofklep in de stand AAN.

• Zodra alle brandstof in de tank is afgetapt, plaatst u de aftapplug en de opslagtank terug. Draai ze stevig vast.

• Verwijder de bougies.

• Giet een eetlepel (5-10 cm³) schone motorolie in de cilinder.

• Trek een paar keer aan het starterkoord om de olie in de cilinder te verdelen.

• Plaats de bougies terug.

• Trek langzaam aan het starterkoord tot u weerstand voelt en de inkeping op de startschijf uitgelijnd is met het gat aan de bovenkant van het deksel van de terugslagstarter. Dit sluit de kleppen om te voorkomen dat vocht in de motorcilinder.

• Trek het starterkoord voorzichtig naar achteren.

Als de motor wordt opgeslagen met benzine in de tank en carburateur, is het belangrijk om het risico van ontsteking van benzinedampen te beperken. Kies een opslagruimte die goed geventileerd is en niet in de buurt van apparaten die met een vlam werken, zoals ovens, boilers of drogers. Vermijd ook plaatsen waar elektromotoren of elektrisch gereedschap werken die vonken genereren. We raden aan de machine op te slaan zoals beschreven in het hoofdstuk over benzine, zonder benzine in de tank.

Vermijd indien mogelijk opslagruimtes met een hoge luchtvochtigheid, omdat deze roest en corrosie. Laat de brandstofklephendel in de UIT-stand staan, tenzij alle brandstof uit de tank is getapt, om de kans op brandstoflekkage te minimaliseren. Plaats het apparaat zo dat de motor waterpas staat. Kantelen kan brandstof- of olielekkage veroorzaken. Wanneer de motor en het uitlaatsysteem koud zijn, de motor afdekken om deze tegen stof te beschermen. Een hete motor en heet uitlaatsysteem kunnen bepaalde materialen doen ontbranden of smelten. Gebruik geen plastic zeilen als afdekking. Een niet-poreuze afdekking houdt vocht vast rond de motor en bevordert roest en corrosie. Als er brandstof is afgetapt tijdens de voorbereiding voor opslag, vul de tank dan onmiddellijk met verse benzine voordat u de tank weer gebruikt. Als u een benzinetank opslaat om bij te tanken, zorg er dan voor dat deze uitsluitend verse benzine bevat. Zorg ervoor dat de tank alleen verse benzine bevat. Benzine oxideert en verslechtert na verloop van tijd, waardoor startproblemen kunnen ontstaan.126 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Als de cilinders tijdens het voorbereiden voor opslag met olie zijn ingesmeerd, kan de motor bij het starten kortstondig roken. Dit is normaal.

Als de motor gedraaid heeft, laat deze dan minstens 15 minuten afkoelen voordat u de machine op het transportvoertuig laadt. Een hete motor en kunnen brandwonden veroorzaken en bepaalde materialen doen ontbranden. Houd de motor tijdens transport horizontaal om de kans op brandstoflekkage te minimaliseren. Zet de hendel van de brandstofklep in de stand OFF.127 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01
