BEDIENUNGSANLEITUNG FX-BV240 Fuxtec

FEHLERSUCHE UND -BEHEBUNG

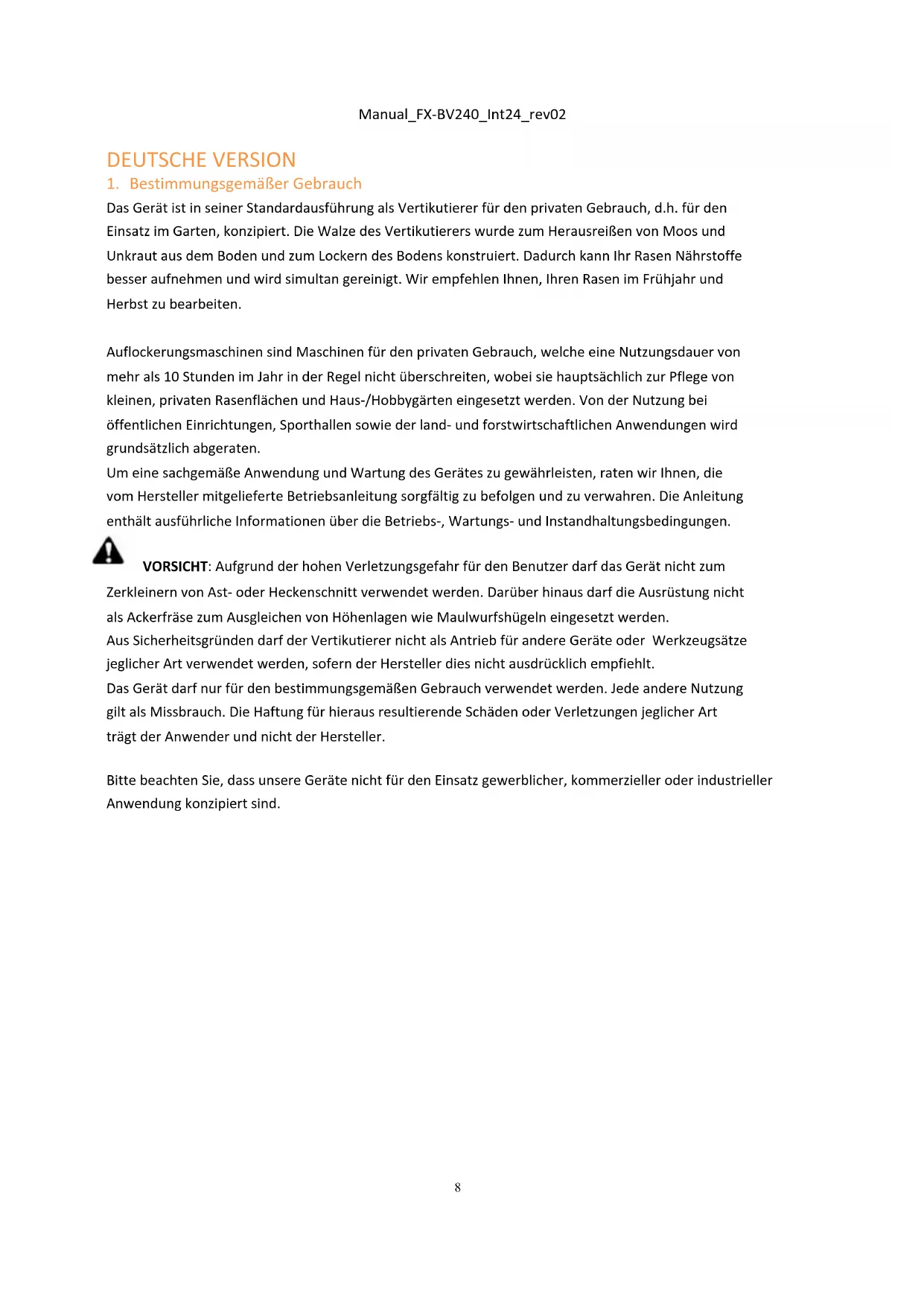

1. Bestimmungsgemäßer Gebrauch

Das Gerät ist in seiner Standardausführung als Vertikutierer für den privaten Gebrauch, d.h. für den Einsatz im Garten, konzipiert. Die Walze des Vertikutierers wurde zum Herausreißen von Moos und Unkraut aus dem Boden und zum Lockern des Bodens konstruiert. Dadurch kann Ihr Rasen Nährstoffe besser aufnehmen und wird simultan gereinigt. Wir empfehlen Ihnen, Ihren Rasen im Frühjahr und Herbst zu bearbeiten. Auflockerungsmaschinen sind Maschinen für den privaten Gebrauch, welche eine Nutzungsdauer von mehr als 10 Stunden im Jahr in der Regel nicht überschreiten, wobei sie hauptsächlich zur Pflege von kleinen, privaten Rasenflächen und Haus-/Hobbygärten eingesetzt werden. Von der Nutzung bei öffentlichen Einrichtungen, Sporthallen sowie der land- und forstwirtschaftlichen Anwendungen wird grundsätzlich abgeraten. Um eine sachgemäße Anwendung und Wartung des Gerätes zu gewährleisten, raten wir Ihnen, die vom Hersteller mitgelieferte Betriebsanleitung sorgfältig zu befolgen und zu verwahren. Die Anleitung enthält ausführliche Informationen über die Betriebs-, Wartungs- und Instandhaltungsbedingungen. VORSICHT: Aufgrund der hohen Verletzungsgefahr für den Benutzer darf das Gerät nicht zum Zerkleinern von Ast- oder Heckenschnitt verwendet werden. Darüber hinaus darf die Ausrüstung nicht als Ackerfräse zum Ausgleichen von Höhenlagen wie Maulwurfshügeln eingesetzt werden. Aus Sicherheitsgründen darf der Vertikutierer nicht als Antrieb für andere Geräte oder Werkzeugsätze jeglicher Art verwendet werden, sofern der Hersteller dies nicht ausdrücklich empfiehlt. Das Gerät darf nur für den bestimmungsgemäßen Gebrauch verwendet werden. Jede andere Nutzung gilt als Missbrauch. Die Haftung für hieraus resultierende Schäden oder Verletzungen jeglicher Art trägt der Anwender und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz gewerblicher, kommerzieller oder industrieller Anwendung konzipiert sind.9 Manual_FX-BV240_Int24_rev02

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Produkts sorgfältig durch und bewahren Sie sie zum späteren Gebrauch an einem sicheren Ort auf.

Halten Sie Abstand zu Personen, die sich in Ihrer Umgebung aufhalten.

Achten Sie darauf, dass Sie sich nicht in Ihre Finger oder Zehen schneiden. Entfernen Sie das Zündkerzenkabel bevor Sie Reparatur- oder Wartungsarbeiten an der Maschine durchführen. Achtung! Giftige Abgase! Achtung! Die Anwendung des Geräts darf nicht in einer geschlossenen oder schlecht belüfteten Umgebung erfolgen. Es besteht eine Gefährdung durch Einatmen giftiger Gase! Vermeiden Sie Regen oder Feuchtigkeit.

Achten Sie stets auf Augen und Gehörschutz.

CE-Kennzeichen Das Produkt entspricht den Anforderungen und Vorschriften der europäischen Gemeinschaft. Kennzeichen für den Geräuschpegel Der Werkzeuglärmpegel liegt nicht über 105dB.

SICHERHEITSWARNSYMBOL: Weist auf Vorsichtsmaßnahmen oder Sicherheitshinweise hin. Kann auch in Verbindung mit anderen Symbolen oder Bildern verwendet werden.10 Manual_FX-BV240_Int24_rev02

3. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Vor der Inbetriebnahme dieser Maschine müssen Sie die Anweisungen in dieser Anleitung lesen. Beachten Sie bei der Verwendung dieses Geräts die folgenden Sicherheitshinweise, um ein Risiko von Personen- oder Sachschäden auszuschließen. Bitte beachten Sie auch die spezifischen Sicherheitshinweise in den jeweiligen Kapiteln. Befolgen Sie im Zweifelsfall die gesetzlichen Richtlinien oder Vorschriften zur Unfallverhütung bei der Anwendung des Gerätes. VORSICHT! Bei der Benutzung von mit Benzin betriebenen Maschinen sollten stets grundlegende Vorsichtsmaßnahmen beachtet werden, um das Risiko schwerer Personenschäden und/oder Schäden an der Maschine zu vermeiden. VORSICHT! Diese Maschine erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter Umständen aktive oder passive medizinische Implantate stören. Um das Risiko einer schweren oder tödlichen Verletzung zu verringern, empfehlen wir Personen mit medizinischen Implantaten, vor der Inbetriebnahme dieser Maschine Ihren Arzt und den Hersteller von medizinischen Implantaten zu unterrichten.

Benutzer müssen eine ordnungsgemäße Schulung in Bedienung, Einstellung und Inbetriebnahme der Maschine, einschließlich unzulässiger Bedienvorgänge erhalten.

• Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und der ordnungsgemäßen Bedienung der Maschine vertraut. Nehmen Sie sich vor jeder Benutzung einen Moment Zeit, um sich mit Ihrer Maschine vertraut zu machen.

• Lassen Sie niemals Kinder oder Personen, welche mit dieser Anleitung nicht vertraut sind, die Maschine benutzen. Lokale Vorschriften können das Alter des Bedieners einschränken.

• Diese Maschine ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen.

• Arbeiten Sie niemals, wenn sich Personen, insbesondere Kinder oder Haustiere in der Nähe befinden.

• Beachten Sie, dass der Betreiber oder Benutzer für Unfälle oder Gefahren, die sich durch andere Personen oder deren Eigentum ergeben, verantwortlich ist.

5. SICHERHEITSHINWEISE FÜR DEN EINSATZ DES VERTIKULTIERERS

• Lassen Sie den Motor nicht in geschlossenen Räumen laufen, da sich gesundheitsgefährdendes Kohlenmonoxid ansammeln könnte.

• Führen Sie die Bodenbearbeitung bei Tageslicht oder bei guter künstlicher Beleuchtung durch. Verwenden Sie die Bodenfräse nach Möglichkeit nicht auf nassem Gras.

• Achten Sie auf eine gute Stabilität am Hang.

• Führen Sie die Maschine zu Fuß.11 Manual_FX-BV240_Int24_rev02

• Bei Maschinen auf Rädern ist es notwendig, dass Sie den Boden den Hang entlang umgraben und sich dabei niemals hangaufwärts und abwärts bewegen.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Keine Bodenbearbeitung an starken Steigungen durchführen.

• Seien Sie besonders vorsichtig, wenn Sie die Bodenfräse drehen oder wenn Sie sie an sich heranziehen.

• Bringen Sie die Fräsklingen zum Stillstand, wenn die Maschine geneigt werden soll, um sie anschließend in andere Bereiche transportieren zu können.

• Verwenden Sie die Bodenfräse niemals mit einer defekten Schutzeinrichtung oder einem Schutzgitter ohne eine angebrachte Einrichtung, welche als Puffer oder Moss-/Gras-Sammelkorb montiert ist.

• Ändern Sie nicht die eingestellte Motorregelung. Stellen Sie diese auf keinen Fall um.

• Starten Sie den Motor vorsichtig. Halten Sie einen ausreichenden Abstand Ihrer Füße zur Bodenfräse.

• Starten Sie den Motor. Die Fräse darf nicht gekippt werden, auch nicht, wenn sie im Laufe des Prozesses angehoben werden soll. Nur soweit es erforderlich ist kippen und nur von der Rückseite (Benutzerseite) aus anheben.

• Greifen Sie niemals mit Händen oder Füßen hinter oder unter die rotierenden Elemente. Halten Sie stets einen Abstand zum Auswurfbereich ein.

• Heben Sie die Bodenfräse niemals an und tragen Sie sie nicht bei laufendem Motor.

• Schalten Sie den Motor aus und ziehen Sie den Zündkerzenstecker heraus, bevor Sie Verstopfungen, welche den Auswerfbereich blockieren, entfernen: o Vor dem Befreien der Blockierungen oder dem Entfernen von Blockaden im Auswurf. o Vor dem Entfernen des Auffangbeutels oder vor dem Überprüfen, Reinigen oder Arbeiten an der Fräse. o Nach dem Aufprall auf ein Hindernis. Suchen Sie vor der Wiederinbetriebnahme und der Arbeitsaufnahme nach Schäden an der Fräse und führen Sie ggf. erforderliche Reparaturen durch. Wenn die Fräse ungewöhnlich zu vibrieren beginnt, sollte sie sofort einer Überprüfung unterzogen werden.

• Schalten Sie den Motor aus: o Wenn Sie sich von der Fräse entfernen. o Vor dem Tanken.

• Beim Abstellen des Motors muss sich der Zündschalter in der Position AUS (Position AUS oder O) befinden. Die Stellung des Benzinhahns muss auf AUS oder O umgestellt werden.

Halten Sie den Arbeitsbereich sauber und gut belichtet. Unübersichtliche und dunkle Bereiche verursachen Unfälle.

Überprüfen Sie die Umgebung, in welcher die Maschine zum Einsatz kommt und entfernen Sie alle Gegenstände wie Steine, Spielzeug, Stöcke und Drähte welche eingefangen und weggeschleudert werden könnten. Es können Schäden an der Maschine oder Verletzungen des Benutzers verursacht werden.

Betreiben Sie diese Maschine nicht in Bereichen mit explosionsfähiger Atmosphäre, z.B. bei12 Manual_FX-BV240_Int24_rev02

Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Die Maschine erzeugt Funken, welche den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und Anwesende während des Betriebs der Maschine fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

7. INDIVIDUELLE SICHERHEIT

• Diese Maschine ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder zur Verwendung der Maschine unterrichtet.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Maschine spielen.

• Bleiben Sie wachsam, beobachten Sie was Sie tun, und wenden Sie bei der Bedienung dieses Geräts einen gesunden Menschenverstand an.

• Wenden Sie dieses Gerät nicht an, wenn Sie müde, krank oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten sind. Ein Moment der Unachtsamkeit während des Betriebs dieses Geräts kann dazu führen, dass Sie die Kontrolle verlieren und sich schwere Verletzungen zuziehen.

• Überanstrengen Sie sich nicht. Achten Sie immer auf einen guten Halt und das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Werkzeugs in unerwarteten Situationen.

• Entfernen Sie alle Justierschlüssel oder Schraubenschlüssel, bevor Sie die Maschine einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der an einem rotierenden Teil der Maschine befestigt ist, kann zu Verletzungen führen.

• Verwenden Sie eine sichere Ausrüstung. Tragen Sie stets einen Augenschutz. Sicherheitsausrüstungen wie eine Staubmaske, rutschfeste Sicherheitsschuhe, einen Schutzhelm oder Gehörschutz reduzieren die Wahrscheinlichkeit von Personenschäden.

• Kleiden Sie sich angemessen. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

• Bei längerer Nutzung des Gerätes kann es durch Vibrationen zu Durchblutungsstörungen der Hände kommen. Diese Effekte können durch niedrige Umgebungstemperaturen und/oder durch zu festes Greifen der Griffe verstärkt werden. Die Nutzungsdauer kann durch geeignete Handschuhe oder regelmäßigen Arbeitspausen verlängert werden. Legen Sie regelmäßig Arbeitspausen ein. Begrenzen Sie die tägliche Belastung.

8. VERWENDUNG UND PFLEGE VON BENZINGETRIEBENEM WERKZEUG

VORSICHT! Benzin ist leicht entzündlich und explosiv.

• Lagern Sie den Treibstoff in speziell entwickelten Behältern die für diesen Zweck bestimmt sind.

• Tanken Sie nur im Freien und rauchen Sie dabei nicht.

• Füllen Sie den Kraftstoff vor dem Starten des Motors ein. Entfernen Sie niemals den Deckel des Tanks oder geben Benzin hinzu, während der Motor läuft oder wenn der Motor heiß ist.

• Versuchen Sie nicht den Motor zu starten, wenn Benzin verschüttet wurde, sondern bewegen Sie13 Manual_FX-BV240_Int24_rev02

die Maschine vom Verschüttungsbereich weg und vermeiden Sie es, eine Zündquelle zu schaffen, bis sich die Benzindämpfe verflüchtigt haben. Bringen Sie danach wieder alle Tank- und Behälterdeckel fest an.

• Den Motor nicht in einem geschlossenen Raum betreiben, da sich gefährliches Kohlenmonoxid ansammeln kann.

• Das benzinbetriebene Gerät darf nicht gewaltsam eingesetzt werden. Verwenden Sie beim Auftanken das passende Werkzeug. Ein geeignetes Werkzeug wird die Aufgabe besser und sicherer ausführen, ohne langes Probieren.

• Verwenden Sie das benzinbetriebene Gerät auf keinen Fall, wenn der Hauptschalter nicht funktioniert.

• Jede Maschine, die nicht durch einen Schalter bedient werden kann, ist gefährlich und muss repariert werden.

• Schalten Sie das Gerät bevor Sie Einstellungen vornehmen, Zubehör austauschen oder Tankwerkzeuge wieder verstauen, vollständig aus. Durch solche vorbeugenden Sicherheitsmaßnahmen wird das Risiko eines versehentlichen Starts des mit Benzin betriebenen Gerätes reduziert.

• Bewahren Sie ungenutzte Maschinen außerhalb der Reichweite von Kindern auf und überlassen Sie diese Maschine nicht Personen, die mit benzinbetriebenen Geräten selbst oder dieser Anleitung nicht vertraut sind. Benzinwerkzeuge sind in den Händen unerfahrener Bediener gefährlich.

• Die Wartung von Benzingeräten. Überprüfen Sie die Ausrichtung auf Teile des Gerätes, die notdürftig repariert wurden, gebrochen sind und auf alle anderen Faktoren, welche die Funktion des Benzinwerkzeugs beeinträchtigen können. Lassen Sie das Benzinwerkzeug bei Beschädigung vor Gebrauch reparieren. Viele Unfälle werden durch schlecht gewartete, benzinbetriebene Werkzeuge verursacht.

• Verwenden Sie das mit Benzin betriebene Gerät, Zubehör und Werkzeug usw. gemäß dieser Anleitung und in der für den jeweiligen Benzingerätetyp vorgesehenen Weise unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des Benzinwerkzeugs für nicht vorgesehene Arbeiten kann zu einer gefährlichen Situation führen.

Seien Sie vorbereitet! Haben Sie mindestens eines der folgenden Dinge griffbereit: einen geeigneten Feuerlöscher (Trockenpulver) einen vollständig ausgestatteten Erste-Hilfe-Kasten, der für den Maschinenbediener und die Begleitperson leicht zugänglich ist. Er sollte genügend Verbandstücke für Riss-/Schnittwunden enthalten. ein Mobiltelefon oder eine andere Einrichtung um schnell einen Rettungsdienst herbeizurufen. Arbeiten Sie nicht allein. Es muss eine weitere Person in der Nähe sein, die sich in den Grundlagen der Ersten Hilfe auskennt. Die Begleitperson muss einen sicheren Abstand zu Ihrem Arbeitsplatz einhalten, aber muss gleichzeitig in der Lage sein Sie die ganze Zeit sehen zu können! Arbeiten Sie nur an Orten, an denen Sie schnell den Rettungsdienst rufen können!

• Im Falle einer Verletzung hat man stets den Grundlagen der Ersten Hilfe zu folgen.14 Manual_FX-BV240_Int24_rev02

• Wenn sich jemand geschnitten hat, bedecken Sie die Wunde mit einem sauberen Tuch und drücken es fest auf die Wunde, um den Blutfluss zu stoppen.

• Lassen Sie kein Benzin oder Öl mit der Haut in Berührung kommen. Halten Sie Benzin und Öl von den Augen fern. Wenn Benzin oder Öl mit den Augen in Berührung kommt, so waschen Sie sie sofort mit sauberem Wasser aus. Wenn die Reizung immer noch vorhanden ist, dann konsultieren Sie umgehend einen Arzt.

• Personen mit schlechter Durchblutung, die extremen Vibrationen ausgesetzt sind, können an Verletzungen der Blutgefäße oder des Nervensystems leiden. Vibrationen können dazu führen, dass die folgenden Symptome an den Fingern, Händen oder Handgelenken auftreten: "Einschlafen" (Taubheit), Kribbeln, Schmerzen, Reizungen, stechendes Empfinden, Veränderung der Hautfarbe oder der Haut. Wenn eines dieser Symptome auftritt, suchen Sie ebenfalls umgehend einen Arzt auf. Sicherheit hat im Brandfall Priorität:

• Wenn ein Feuer vom Motor kommt oder Rauch von einer anderen Stelle als der Auspuffanlage entweicht, entfernen Sie sich zunächst von dem Gerät, um Ihre physische Sicherheit zu gewährleisten.

• Verwenden Sie für das Feuer einen Trockenpulver-Feuerlöscher, um eine Ausbreitung zu verhindern.

• Eine panische Reaktion könnte dazu führen, dass das Feuer und andere Schäden ein noch umfangreiches Ausmaß annehmen.

10. WARTUNG UND LAGERUNG

• Vergewissern Sie sich, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und sich das Gerät in einem sicheren Betriebszustand befindet.

• Überprüfen Sie den Fangkorb regelmäßig auf Verschleißerscheinungen und Funktionsbeeinträchtigungen.

• Denken Sie daran, dass bei Geräten mit Zahnrädern die Bewegung eines Zahnrades dazu führen kann, dass die anderen Zahnräder beginnen sich mit zu drehen.

• Achten Sie beim Einstellen des Gerätes darauf, dass Sie Ihre Finger nicht zwischen beweglichen Zähnen und starren Teilen des Gerätes klemmen.

• Bei Wartungsarbeiten an den Zähnen ist zu beachten, dass sich die Zähne auch bei ausgeschaltetem Motor noch bewegen können.

• Zu Ihrer eigenen Sicherheit sollten abgenutzte oder beschädigte Teile unverzüglich ausgetauscht werden. Verwenden Sie nur Original-Ersatzteile und Original-Zubehör.

• Bewahren Sie das Gerät an einem Ort auf, der sich außerhalb der Reichweite von Kindern befindet.

• Lagern Sie die Maschine niemals mit Benzin im Tank innerhalb eines Gebäudes, in dem Dämpfe eine offene Flamme oder einen Funken auslösen können.

• Lassen Sie den Motor abkühlen, bevor Sie ihn in einem beliebigen Gehäuse aufbewahren.

• Um die Brandgefahr zu verringern, halten Sie Motor, Schalldämpfer, Batteriefach und Kraftstofflagerraum frei von Gras, Stroh, Moos, Laub oder überschüssigem Fett.

• Sollte der Kraftstofftank entleert werden müssen, so ist dies im Freien durchzuführen. Der entleerte Treibstoff sollte in einem speziell für die Treibstofflagerung vorgesehenen Behälter gelagert oder ordnungsgemäß entsorgt werden.15 Manual_FX-BV240_Int24_rev02

7. Vorderer Tragegriff

2. Hebel Arbeitshöheneinstellung

8. Ölmessstab und Einfüllöffnung Motoröl

3. Handgriff Starterseilzug

9. An / Aus Schalter

6. Tiefenregler Arbeitshöheneinstellung

• Befestigen Sie den unteren Lenker mit Bolzen, Unterlegscheiben und Verriegelungsaufsätzen im Gerätekörper. (Abb.2A/ Abb.2B/ Abb.2C)

• Verbinden Sie den unteren Lenker und den oberen Lenker mit Schrauben, Unterlegscheiben und Verriegelungsaufsätzen. (Abb.2D/ Abb.2E/ Abb.2F)

• Befestigen Sie die Kabelklemmen an der markierten Stelle und befestigen Sie anschließend das Kabel. (Fig.2G) Abb.2A Abb.2B Abb.2C Abb.2D Abb.2E Abb.2F Abb.2G Schraube

Verriegelungs- aufsatz Schraube

EINSTELLUNG DES GEEIGNETEN WINKELS

• Schrauben Sie die Verriegelungsaufsätze heraus mit denen der untere Griff befestigt war. (Abb.3A)

• Bewegen Sie den unteren Griff nach oben oder unten und stellen Sie ihn auf die gewünschte Höhe ein. Bei diesem Vertikutierer sind 2 Einstellhöhen wählbar; in 2 Höhenlagen ist der untere Griff zum Boden am höchsten und in einer Höhe am niedrigsten.

• Stellen Sie die richtige Höhe ein und befestigen Sie anschließend den unteren Griff mit den Verriegelungsaufsätzen. VORSICHT: Die linke und rechte Seite des unteren Griffs muss auf die gleiche Höhe eingestellt werden.

Zum Anbringen: Heben Sie die hintere Abdeckung an und hängen Sie den Grasfangkorb an die Rückseite des Vertikutierers an. (Abb.4A/Abb.4B/Abb.4C). Zum Entfernen: Die hintere Abdeckung greifen und anheben, Grasfangeinrichtung entfernen. VORSICHT: Bevor Sie den Grasfangkorb an das Gerät anschließen, müssen Sie sich vergewissern, dass der Motor abgeschaltet ist und das Mähwerk nicht rotiert. Abb. 4A Abb. 4B Abb. 4C

ANLASSER Den Gashebel vom Motor zur Kabelführung führen. (Abb.5) Abb.5 SCHNITTTIEFE Den Hebel nach außen bewegen, um ihn vom Rack zu lösen. Bewegen Sie den Hebel nach vorne oder hinten, um die Höhe einzustellen. (Abb.6 und siehe 6.4). Abb. 6

13. BEDIENUNGSANLEITUNG

Warten Sie den Motor wie in der separaten Motoranleitung Ihres Vertikutierers beschrieben, mit Benzin und Öl. Lesen Sie die Anweisungen sorgfältig durch. VORSICHT! Benzin ist leicht entzündlich. Lagern Sie den Kraftstoff in speziell für diesen Zweck vorgesehenen Behältern. Tanken Sie nur im Freien und bevor Sie den Motor starten. Rauchen Sie nicht, während Sie tanken oder mit dem Treibstoff arbeiten. Niemals den Deckel des Kraftstofftanks entfernen oder Benzin nachfüllen, während der Motor läuft oder wenn der Motor heiß ist.19 Manual_FX-BV240_Int24_rev02

Beim Verschütten von Benzin darf der Motor nicht angelassen werden. Die Maschine ist in diesem Falle vom Verschüttungsbereich wegzubewegen und es darf somit keine Zündquelle erzeugt werden, bis sich die Benzindämpfe wieder verflüchtigt haben. Befestigen Sie alle Kraftstofftanks und Behälterdeckel sicher an Ihrem ursprünglichen Platz. Bevor Sie den Vertikutierer kippen, um die Klingen zu pflegen oder Öl abzulassen, darf sich kein Treibstoff mehr im Tank befinden. VORSICHT: Füllen Sie den Kraftstofftank niemals in geschlossenen Räumen, bei laufendem Motor oder bevor der Motor nach der Inbetriebnahme mindestens 15 Minuten lang abgekühlt hat, nach.

ZUM ANLASSEN DES MOTORS

• Bevor Sie den Motor starten, schalten Sie bitte den Schalter des Motors auf "ON". (Abb.7A)

• Um einen kalten Motor zu starten, den Gashebel auf "On" stellen (Abb. 7B). Den Drosselhebel in die "Off" o Position bringen. (Abb.7B).

• Stehen Sie hinter dem Gerät, greifen Sie den Bremshebel und halten Sie ihn gegen den unteren Griff. (Abb. 7C)

• Halten Sie den Bremshebel wie in Abb.7C dargestellt fest und ziehen den Anlassergriff wie in Abb.7D dargestellt schnell hoch. Nach dem Anlassen des Motors langsam in die Seilführungsbolzen zurückführen.

• Den Drosselhebel auf die Position "On" stellen. (Abb.7F)

BEACHTEN SIE! Wenn das Schneidwerk mit dem Boden in Berührung kommt, kann sich das Gerät ruckartig bewegen.

Greifen Sie den Bremshebel.20 Manual_FX-BV240_Int24_rev02

VORSICHT: Nach dem Abstellen des Motors dreht sich das Blatt noch einige Sekunden lang weiter.

• Lassen Sie den Bremshebel los, um den Motor und die Klinge zu stoppen. (Abb. 8A)

• Den Motorschalter auf die Position "OFF" stellen. (Abb.8B) Abb.8A Abb.8B GRASFANGBEHÄLTER Arbeiten ohne Grasfangkorb (optional) Mit dem Vertikutierer können Sie mit oder ohne Grasfangeinrichtung arbeiten. Wann immer Sie den Grasfangkorb abnehmen, fällt die Schutzklappe nach unten. Beim Rasenmähen ohne angebrachten Grasfänger wird das Schnittgut direkt auf den Boden geworfen. (Abb.9A)

Arbeiten mit dem Grasfangbehälter Bei Arbeiten mit dem Grasfangkorb werden die Schnittabfälle über den Grasfangkorb entsorgt. Wenn der Grasfangkorb voller Schnittgut ist, müssen Sie den Grasfangkorb leeren und reinigen.

• Den Motor abstellen und warten, bis er zum Stillstand kommt.

• Heben Sie die Schutzklappe an und lösen Sie den Grasfangkorb. (Abb.9B)

• Entleeren Sie den Inhalt. Abb.9A Abb.9B

ANWEISUNGEN ZUR HÖHENVERSTELLUNG

VORSICHT: Nehmen Sie zu keinem Zeitpunkt eine Einstellung des Vertikutierers vor, ohne den Motor vorher abzustellen. Ihre Fräse ist mit einem Hebel zur Höhenverstellung ausgestattet, welcher eine hohe Anzahl von Arbeitspositionen bietet. Die Arbeitspositionen sind in -3mm, -6mm, -9mm, -12mm und -15mm Höhe bemessen.

• Stoppen Sie den Vertikutierer und ziehen Sie das Zündkerzenkabel ab, bevor Sie die Schnitthöhe des Geräts ändern.

• Um die Schnitthöhe zu ändern, drehen Sie den vorderen Knopf im Uhrzeigersinn oder umgekehrt auf die gewünschte Höhe.

• Transporthebel in Transportstellung bringen, um zu verhindern, dass das Mähdeck nach Abschluss der Arbeiten den Boden berührt. Fig.10A Fig.10B Klinge oben Klinge unten22 Manual_FX-BV240_Int24_rev02

14. AUSTAUSCH DER WALZE

VORSICHT: Achten Sie darauf, Arbeitshandschuhe zu tragen. Vorsicht: Verwenden Sie nur vom Hersteller zugelassene Original-Vertikutierer- /Belüfterwellen. Das Gerät kann mit der Vertikutierwalze oder der Belüfterwalze montiert werden. Ersetzen Sie die Walze nur durch eine originale Walze, da diese unter allen Bedingungen eine optimale Leistung und Sicherheit gewährleistet. Um die Vertikutierwalze oder die optional erhältliche Belüfterwalze zu wechseln, gehen Sie wie folgt vor.

• Stellen Sie den Motor ab und lassen Sie ihn abkühlen.

• Zündkerzenstecker entfernen.

• Entfernen Sie den Grasfangkorb. Heben Sie das Gerät an der Vorderseite leicht an. Hinweis: Nicht zu hoch anheben, da sonst Treibstoff aus dem Tank auslaufen kann, ggf. Treibstoff ablassen, bevor Sie die Walze wechseln.

Entfernen Sie die Walze.

• Entfernen Sie die vier Schrauben. (Abb.11B)

• Heben Sie die Walze an und ziehen Sie sie in die Richtung der Pfeile heraus. (Abb.11C) Abb.11A Abb.11B Bringen Sie die Walze an.

• Schieben Sie die neue Walze in die Richtung der Pfeile, stecken Sie die Welle in den Innensechskant und drücken Sie die andere Seite in den Halter. (Abb.11C/ Abb.11D/ Abb.11E).

• Befestigen Sie die Walze wieder mit den beiden Schrauben.

• Überprüfen Sie, ob die Walze richtig sitzt.

15. FUNKTIONSBESCHREIBUNG

Der Vertikutierer wird von Hand über die umzugrabende Grasfläche geschoben. Die Schneidwerkzeuge werden von einem Benzinmotor angetrieben. Die Schnitttiefe wird durch die Anpassung des individuellen zentralen Höhenverstellmechanismus eingestellt. Auflockerung Das Schneidwerk entfernt durch seine Rotation die aus Moos, Flechte und Unkraut gebildete Filzschicht und transportiert das aufgelockerte Material nach außen oder in den Grasfangkorb. Während des Schneidens dringen die Klingen in den Boden ein und sorgen dafür, dass der Rasen gelockert wird und die Nährstoffe besser aufgenommen werden können. Wir empfehlen die Auflockerung des Rasens im Frühjahr (April/Mai) und Herbst (Oktober). Belüften Das Schneidwerk (die Belüftungswalze) dreht sich, kämmt den Rasen und belüftet die leicht moosigen Bereiche. Das entfernte Moos wird dabei nach außen oder in den Grasfangkorb befördert. Während der Belüftung wird die Bodenoberfläche aufgerieben, was die Drainage verbessert und gleichzeitig die Aufnahme von Sauerstoff erleichtert. Wir empfehlen, den Rasen während der gesamten Vegetationszeit nach Bedarf zu belüften.

16. WARTUNGSANLEITUNG

ZÜNDKERZE Verwenden Sie für den Ersatz nur Original-Zündkerzen. Um optimale Ergebnisse zu erzielen, ersetzen Sie die Zündkerze alle 100 Betriebsstunden. BREMSBELÄGE Überprüfen und/oder ersetzen Sie beim Kundendienst regelmäßig die Motorbremsbeläge. Als Ersatz können nur Originalteile verwendet werden.

VERWENDUNG VON FETTEN

VORSICHT: ZIEHEN SIE VOR DEN WARTUNGSARBEITEN DIE ZÜNDKERZE HERAUS.

• RÄDER - Schmieren Sie die Kugellager mindestens einmal pro Saison mit einem leichten Schmierstoff.

• MOTOR - Befolgen Sie das Motorhandbuch für Informationen zur Schmierung.25 Manual_FX-BV240_Int24_rev02

VORSICHT: Den Motor nicht mit einem Schlauch abspritzen. Es besteht die Gefahr, dass Wasser den Motor beschädigt oder das Treibstoffsystem verunreinigt wird.

• Wischen Sie das Verdeck mit einem trockenen Tuch ab.

• Reinigen Sie das Deck, indem Sie den Vertikutierer so kippen, dass die Zündkerze nach oben zeigt. MOTORLUFTFILTER VORSICHT: Lassen Sie nicht zu, dass Schmutz oder Staub das Schaumelement des Luftfilters verstopfen. Das Motorluftreinigungselement muss nach 25 Stunden regulärem Benutzen gewartet (gereinigt) werden. Wenn die Maschine unter trockenen, staubigen Bedingungen eingesetzt wird muss das Schaumelement regelmäßig überprüft werden.

DEN LUFTFILTER REINIGEN

• Entfernen Sie die Abdeckung. (Abb.12A) • Blasen Sie den Staub des Filterelementes weg. (Abb.12B).
• Einige Tropfen SAE30-Öl auf den Schaumstofffilter auftragen und anschließend fest zusammendrücken, um überschüssiges Öl zu beseitigen. • Filter wieder einbauen. • Schließen Sie die Filterabdeckung. HINWEIS: Ersetzen Sie den Filter, wenn er ausgefranst, zerrissen, beschädigt oder es nicht mehr möglich scheint ihn zu reinigen. Abb.12A Abb.12B

MOTOR Die Wartungsanweisungen für den Motor finden Sie im separaten Motorhandbuch. Bewahren Sie das Motoröl gemäß den Anweisungen in der separaten Motoranleitung auf, welche im Lieferumfang Ihres Gerätes enthalten ist. Lesen und befolgen Sie sorgfältig die Anweisungen. Warten Sie den Luftfilter gemäß des separaten Motorhandbuches unter normalen Bedingungen. Unter extrem staubigen Bedingungen muss der Luftfilter alle paar Stunden gereinigt werden. Schlechte Motorleistung und Verstopfen deuten in der Regel darauf hin, dass der Luftfilter gewartet werden sollte. Informationen zur Wartung des Luftfilters finden Sie im separaten Motorhandbuch, welches Ihrem Gerät beigefügt ist. Die Zündkerze sollte einmal pro Saison gereinigt und der Einschub wieder neu eingestellt werden. Der Austausch der Zündkerze wird zu Beginn jeder Saison empfohlen; überprüfen Sie das Motorhandbuch auf den korrekten Kerzentyp. Reinigen Sie den Motor regelmäßig mit einem Tuch oder einer Bürste. Halten Sie das Kühlsystem (Bereich des Gehäusegebläses) sauber, um eine ordnungsgemäße Luftzirkulation zu ermöglichen, welche für die Motorleistung und Lebensdauer unerlässlich ist. Achten Sie darauf, dass Sie alles Gras, Schmutz und brennbare Ablagerungen aus dem Schalldämpferbereich entfernen.

18. LAGERUNG UND TRANSPORT

Lagerung Die folgenden Schritte sollten durchgeführt werden, um den Rasenmäher für die Lagerung vorzubereiten.

• Entleeren Sie den Tank.

• Entleeren Sie den Benzintank mit einer Saugpumpe. o VORSICHT! Lassen Sie das Benzin nicht in geschlossenen Räumen und in unmittelbarer Nähe von offenem Feuer usw. ab. Rauchen Sie auf keinen Fall! Benzindämpfe können zu Explosionen oder Bränden führen.

• Starten Sie den Motor und lassen Sie ihn laufen, bis er alle verbleibenden Benzinreserven und Ablagerungen verbraucht hat.

• Entfernen Sie die Zündkerze. Mit einer Ölkanne ca. 20 ml Öl in die Brennkammer einfüllen. Betätigen Sie den Anlasser, um das Öl gleichmäßig auf die Brennkammer zu verteilen. Setzen Sie die Zündkerze wieder ein.

• Reinigen und fetten Sie den Vertikutierer sorgfältig wie im oberen Kapitel "Verwendung von Fetten" beschrieben wird.

• Fetten Sie die Klingen leicht ein, um Korrosion zu vermeiden.

• Bewahren Sie den Vertikutierer außerhalb der Reichweite von Unbefugten und an einem trockenen, sauberen sowie frostfreien Ort auf.

• VORSICHT! Der Motor muss vor der Lagerung des Rasenmähers vollständig27 Manual_FX-BV240_Int24_rev02

abgekühlt sein. HINWEIS: Bei der Lagerung von jeglichen Arten von Energieanlagen in einem unbelüfteten oder Materiallagerhaus, - ist darauf zu achten, dass das Gerät rostfrei ist. Beschichten Sie das Gerät, insbesondere Kabel und alle beweglichen Teile, mit einem leichten Öl oder Silikon. - ist darauf zu achten, dass Sie keine Kabel verbiegen oder knicken. - wenn sich das Anlasserseil von der Seilführung am Griff löst, trennen und erden Sie den Zündkerzendraht, drücken den Klingensteuerhebel und ziehen anschließend das Anlasserseil langsam aus dem Motor heraus. Schieben Sie das Anlasserseil in die Seilführungsbolzen am Griff. Transport

• Transporthebel in Transportstellung bringen.

• Abstellen des Motors Gefahr! Vor dem Transport immer den Motor abstellen und abkühlen lassen sowie den Zündkerzenstecker entfernen. Das Gerät darf beim Transport nicht gekippt werden. Achten Sie beim Transport des Vertikutierers in oder auf einem Fahrzeug darauf, dass er sich nicht ungewollt bewegt. Entleeren Sie den Treibstofftank, bevor Sie das Gerät transportieren. Der Tankdeckel muss fest verschlossen sein.28 Manual_FX-BV240_Int24_rev02

FEHLERSUCHE UND -BEHEBUNG

Problem Mögliche Gründe Korrekturmaßnahmen Der Motor startet nicht Die Drosselklappe ist nicht in der richtigen Position. Drosselklappe in die richtige Position bringen

Der Benzintank ist leer. Den Tank mit Treibstoff füllen: siehe HANDBUCH. Das Luftfilterelement ist verschmutzt. Luftfilterelement reinigen: siehe HANDBUCH. Die Zündkerze ist locker. Zündkerze anziehen. Das Zündkerzenkabel ist lose oder von der Kerze getrennt. Zündkerzenkabel an der Zündkerze montieren. Der Spalt entspricht nicht der Zündkerze. Korrekten Abstand zwischen den Elektroden einstellen. Die Zündkerze ist defekt. Neuen, korrekt verschlossenen Stecker montieren: siehe HANDBUCH. Der Vergaser läuft mit Treibstoff voll. Entfernen Sie das Luftfilterelement und ziehen Sie kontinuierlich am Anlasserseil, bis sich der Vergaser von selbst befreit hat und installieren Sie anschließend das Luftfilterelement. Defektes Zündmodul. Wenden Sie sich an den Kundendienst. Motorgeschwindigkeit wird reduziert

Die Schnitttiefe zu groß Auf kleinere Schnitttiefe einstellen Das Gras zu hoch Mähen Sie den Rasen vor dem Auflockern. Die Auswurföffnung ist blockiert Den Zündkerzenstecker herausziehen und die Verstopfung beseitigen. Der Luftfilter ist verstopft Luftfilter reinigen: siehe MOTORHANDBUCH. Schlechte Ergebnisse beim Vertikutieren

Die Schnitttiefe ist zu gering Auf eine größere Schnitttiefe einstellen. Verschlissene Schneideklingen Austausch der Schneidmesser in einer speziellen Werkstatt. Der Grasauffang füllt sich nie. Der Grasauffangbehälte r voll/verstopft. ist Stoppen Sie den Vertikutierer. Grasfangeinrichtung entleeren29 Manual_FX-BV240_Int24_rev02

Sollte Ihre Maschine nach längerem Gebrauch ersetzt werden, entsorgen Sie sie nicht im Hausmüll, sondern in einer umweltgerechten Art und Weise.

21. TECHNISCHE DATEN

Modell Name FX-BV240 Antriebssystem Handbetrieben Motor Daten (cc/kw/rpm) 212cc 4.1kw/3400rpm Benzin Tank Volumen (l) 3,6 Öl Volumen (l) 0,6 Material Stahl Arbeitsbreite (mm) 400mm Messer + Klauen 18 Messer ,24 Klauen Arbeitstiefe (mm) minus 15 bis plus 5 mm (unter und über Erde) Radgröße (Zoll)(vorne/hinten) 8 Zoll (vorne) / 8 Zoll (hinten) Front-Tragegriff

22. EG-KONFORMITÄTSERKLÄRUNG

Hersteller / Producer FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Germany Email: [e-mail] Web: www.fuxtec.de Bezeichnung / name Benzin Vertikutierer FX-BV240 EG-Richtlinie / EC directive 2006/42/EC 2014/30/EU Angewandte Normen / applicable standards EN ISO 14982:2009 EN 13684:2018 Hiermit erklären wir, dass die oben genannte Maschine aufgrund Ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG-Richtlinie entsprechen. Jegliche Manipulation oder Veränderung der Maschine, die nicht ausdrücklich von uns im Voraus genehmigt wurde, macht dieses Dokument null und nichtig. Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 07.11.2023

Leonhard Zirkler, Geschäftsführer Hersteller: FUXTEC GmbH KAPPSTRASSE 69 71083 HERRENBERG GERMANY Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany L. Zirkler, Geschäftsführung31 Manual_FX-BV240_Int24_rev02 ENGLISH VERSION

144. TECHNISCHE GEGEVENS

7. främre bärhandtag

Bild 7A Fig. 7B Bild 7C

Bild 11C Fig.11D Fig. 11E

Verriegelungs- aufsatz Schraube

Greifen Sie den Bremshebel.Manual_FX-BV240_Int24_rev02

6. Sicherheitshinweise für Wartungsarbeiten ................................................................... 14

1. Einführung und Sicherheit

WICHTIGE SICHERHEITSINFORMATIONEN Die meisten Unfälle mit Motoren können vermieden werden, wenn Sie alle Anweisungen in diesem Handbuch und auf dem Motor befolgen. Einige der häufigsten Gefahren sind im Folgenden dargestellt und es wird erklärt, wie Sie sich und andere am besten schützen können. Verantwortung des Eigentümers

• Unsere Motoren sind für einen sicheren und zuverlässigen Betrieb ausgelegt, wenn sie gemäß den Anweisungen verwendet werden. Lesen und verstehen Sie diese Anweisungen, bevor Sie den Motor verwenden. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Schäden an der Ausrüstung führen.

• Sie müssen wissen, wie Sie den Motor schnell abschalten können und wie Sie alle Bedienelemente bedienen können. Erlauben Sie niemandem, den Motor ohne entsprechende Anweisungen zu bedienen.

• Erlauben Sie Kindern nicht, den Motor zu bedienen. Halten Sie Kinder und Haustiere aus dem Arbeitsbereich. Vorsichtiges Tanken Benzin ist leicht entzündlich und Benzindämpfe können explodieren. Tanken Sie im Freien, in einem gut belüfteten Bereich und bei abgestelltem Motor. Rauchen Sie nie in der Nähe von Benzin und halten Sie andere Flammen und Funken fern. Lagern Sie Benzin immer in einem zugelassenen Behälter. Sollte Benzin verschüttet werden, stellen Sie sicher, dass der Bereich trocken ist, bevor Sie den Motor starten. Heißer Auspuff

• Der Auspuff/Schalldämpfer wird während des Betriebs sehr heiß und bleibt auch nach dem Abstellen des Motors noch einige Zeit heiß. Achten Sie darauf, den Schalldämpfer nicht zu berühren, wenn er heiß ist. Lassen Sie den Motor abkühlen, bevor Sie ihn in einem geschlossenen Raum abstellen.

• Halten Sie den Motor während des Betriebs mindestens 1 Meter von den Gebäudewänden und anderen Geräten entfernt, um Brandgefahren zu vermeiden und eine ausreichende Belüftung der fest installierten Geräte zu gewährleisten. Stellen Sie keine brennbaren Gegenstände in der Nähe des Motors ab. Gefahr durch Kohlenmonoxid Auspuffgase enthalten giftiges Kohlenmonoxid. Vermeiden Sie das Einatmen der Auspuffgase. Lassen Sie den Motor niemals in einer Garage oder einem geschlossenen Raum laufen.9 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Andere Geräte Lesen Sie die mit dem von diesem Motor angetriebenen Gerät gelieferte Anleitung für zusätzliche Sicherheitsvorkehrungen, die in Verbindung mit dem Starten, Abstellen und Betreiben des Motors zu beachten sind, oder für Schutzkleidung, die für den Betrieb des Geräts erforderlich sein kann.

Position der Sicherheitsaufkleber Diese Aufkleber warnen vor möglichen Gefahren, die zu schweren Verletzungen führen können. Lesen Sie sie sorgfältig durch. Sollte sich ein Aufkleber ablösen oder schwer lesbar sein, wenden Sie sich bitte an FUXTEC, um ihn zu ersetzen.

2. Sicherheitsvorkehrungen

• Wenn der Motor läuft, enthalten die Abgase Kohlenmonoxid. Um Unfälle zu vermeiden, darf der Motor nicht in Innenräumen betrieben werden. Andernfalls besteht die Gefahr des Erstickens.

• Entflammbare, explosive und andere gefährliche Stoffe müssen vom Motor ferngehalten werden. In der Nähe des Motors darf es keine offenen Flammen geben.

• Beim Nachfüllen von Kraftstoff und Schmieröl muss der Motor abgestellt werden. Rauchen ist nicht erlaubt. Wenn Kraftstoff oder Schmieröl überläuft oder ausläuft, muss es vor dem Starten des Motors gründlich gereinigt werden.

• Die Benutzung des Motors durch nicht qualifizierte Personen ist strengstens untersagt.10 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Der Motor wird ohne Öl und Benzin an den Kunden ausgeliefert. Beide Flüssigkeiten müssen vom Benutzer aufgefüllt werden, bevor der Motor zum ersten Mal in Betrieb genommen wird. Befindet sich vor der ersten Befüllung noch Öl auf dem Messstab, ist dies auf die Werksprüfung zurückzuführen, bei der jeder Motor einmal zur Kontrolle gestartet wird. Anschließend werden alle Betriebsflüssigkeiten abgesaugt, um den Motor für den Transport vorzubereiten. Ein leichter Ölfilm bedeutet nicht, dass der Motor genügend Öl enthält. Füllen Sie vor der ersten Inbetriebnahme unbedingt nach.

• Prüfen und Nachfüllen des Motorölstands Stellen Sie den Motor ab und prüfen Sie den Motorölstand. Schrauben Sie den Ölmessstab heraus, um zu prüfen, ob der Motorölstand innerhalb des angegebenen Bereichs liegt. Wenn der Ölstand zu niedrig ist, füllen Sie das Motoröl bis zum vorgeschriebenen Stand auf (siehe Abbildungen unten). Verwenden Sie dazu mindestens 15W/40SAE-Motoröl. (2) = maximaler Füllstand des Motoröls (3) = minimaler Füllstand des Motoröls

• Den Motor auftanken Dieser Motor wird mit Normalbenzin betrieben. Wenn der Benzinstand (1) zu niedrig ist, füllen Sie Benzin über den Einfüllstutzen (2) ein. Füllen Sie Öl ein, bis die rote Markierung (3) auf der Innenseite des Filters erreicht ist (siehe Abbildung unten). Mischen Sie kein Benzin mit Motoröl.

Dieser Luftfilter ist ein Trockenfilter und enthält zwei Filterelemente. Einen Papierfilter und einen Schaumstofffilter. Um die Filterelemente zu überprüfen, nehmen Sie das Luftfiltergehäuse ab (siehe Abbildung unten). Wenn die Filterelemente verschmutzt sind, reinigen Sie sie mit Wasser. Wichtig: Trocknen Sie beide Filter vor der Wiederverwendung vollständig und vorsichtig an der Luft.

4. Anlassen und Abstellen des Motors

Wenn der Motor kalt angelassen wird, den Choke schließen und den Benzinhahn öffnen. (siehe Abbildung unten).

Drehen Sie den Motorschalter in die Position "ON" (siehe Abbildung unten).13 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Ziehen Sie an dieser Stelle vorsichtig am Starterkabel, bis Sie einen leichten Widerstand spüren. Dies ist die Ausgangsposition, um kräftig zu ziehen und den Motor zu starten. (siehe Abbildung unten).

Wenn der Motor läuft, öffnen Sie langsam die Drosselklappe, ohne den Motor abzustellen (siehe Abbildung unten).14 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Um den Motor abzustellen, schalten Sie den Motorschalter in die Position "OFF".

5. Wartung von Motoren

Eine gute Wartung ist für einen sicheren, wirtschaftlichen und störungsfreien Betrieb unerlässlich. Sie trägt auch zur Verringerung der Luftverschmutzung bei.

6. Sicherheitshinweise für Wartungsarbeiten

Auf den folgenden Seiten sind einige der wichtigsten Sicherheitsvorkehrungen aufgeführt. Wir können Sie jedoch nicht vor allen möglichen Gefahren warnen, die bei der Durchführung von Wartungsarbeiten auftreten können. Nur Sie können entscheiden, ob Sie einen bestimmten Arbeitsgang durchführen wollen oder nicht.

WARNUNG! Eine unsachgemäße Wartung dieses Motors oder das Versäumnis, ein Problem vor der Verwendung zu beheben, kann zu einer Fehlfunktion führen, die den Benutzer schwer verletzen oder töten kann. Befolgen Sie stets die Empfehlungen sowie die Inspektions- und Wartungspläne in dieser Betriebsanleitung. WARNUNG! Schwere Verletzungen oder Tod können auftreten, wenn die Wartungsanweisungen und Vorsichtsmaßnahmen nicht korrekt befolgt werden. Befolgen Sie stets die in der Gebrauchsanweisung angegebenen Verfahren und Vorsichtsmaßnahmen.15 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Sicherheitsvorkehrungen:

• Stellen Sie sicher, dass der Motor ausgeschaltet ist, bevor Sie mit Wartungs- oder Reparaturarbeiten beginnen. Die Reparatur vermeidet mehrere potenzielle Risiken

• Kohlenmonoxid-Vergiftung durch Motorabgase. Sorgen Sie für ausreichende Belüftung während des Motorbetriebs.

• Verbrennungen durch heiße Teile. Lassen Sie den Motor und die Auspuffanlage abkühlen, bevor Sie sie berühren.

• Verletzungen durch bewegliche Teile. Starten Sie den Motor nicht, wenn Sie nicht dazu aufgefordert werden.

• Lesen Sie die Anleitung, bevor Sie beginnen, und vergewissern Sie sich, dass Sie über die erforderlichen Werkzeuge und Fähigkeiten verfügen.

• Seien Sie vorsichtig, wenn Sie in der Nähe von Benzin arbeiten, um das Risiko eines Brandes oder einer Explosion zu verringern. Brand- oder Explosionsgefahr. Verwenden Sie nur ein nicht brennbares Lösungsmittel. Lösungsmittel

Um höchste Qualität und Zuverlässigkeit zu gewährleisten, verwenden Sie nur neue Original- Ersatzteile aus unserem Hause. Verwenden Sie für Reparaturen und Austausch nur neue Original-Ersatzteile aus unserem Hause oder gleichwertige Ersatzteile.16 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Tanken Sie in einem gut belüfteten Bereich, bevor Sie den Motor starten. Wenn der Motor bereits läuft, lassen Sie ihn abkühlen. Tanken Sie vorsichtig, um ein Verschütten von Kraftstoff zu vermeiden. Füllen Sie den Tank nicht über die Markierung am Kraftstofffilter hinaus. Ziehen Sie nach dem Tanken den Tankdeckel fest an. Betanken Sie Ihren Motor niemals in einem Gebäude, in dem Benzindämpfe Flammen oder Funken erreichen können. Sie erreichen können. Halten Sie Benzin von Flammen, Grills, Elektrogeräten usw. fern, Elektrowerkzeugen, etc. Verschüttetes Benzin stellt nicht nur eine Brandgefahr dar, sondern schadet auch der Umwelt. Beseitigen Sie verschüttetes Benzin sofort. HINWEIS: Kraftstoff kann Lack und Kunststoff beschädigen. Achten Sie beim Befüllen des Tanks darauf, dass Sie keinen Kraftstoff ins Freie schütten. Schäden, die durch verschütteten Kraftstoff verursacht werden, sind nicht durch die Garantie abgedeckt. Verwenden Sie bleifreies Benzin mit einer Oktanzahl von 95 oder höher. Diese Motoren sind für den Betrieb mit bleifreiem Benzin zugelassen. Bleifreies Benzin reduziert Ablagerungen. Weniger Ablagerungen im Motor und in den Zündkerzen verlängern die Lebensdauer der Abgasanlage. Verwenden Sie niemals altes oder verunreinigtes Benzin oder ein Öl-Benzin-Gemisch. Achten Sie darauf, dass kein Schmutz oder Wasser in den Kraftstofftank gelangt. Gelegentlich kann ein leichter Funkenschlag oder ein Ping (metallisches Klopfgeräusch) zu hören sein, wenn der Motor unter Last steht. Dies ist kein Grund zur Besorgnis. Wenn bei konstanter Geschwindigkeit und normaler Belastung Funkenbildung oder Klopfen auftritt, wechseln Sie die Benzinmarke. Sollten weiterhin Funken oder Schläge auftreten, wenden Sie sich bitte an eine Fachwerkstatt.17 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

8. Messung des Ölstands

Prüfen Sie den Motorölstand bei abgestelltem und waagerecht stehendem Motor. Entfernen Sie den Einfülldeckel/das Band und reinigen Sie ihn. Setzen Sie den Peilstab ein und ziehen Sie ihn heraus, ohne ihn in den Einfüllstutzen zu schrauben. Prüfen Sie den am Messstab angezeigten Ölstand. Wenn der Ölstand niedrig ist, füllen Sie das empfohlene Öl bis zum Rand des Einfüllstutzens nach. Schrauben Sie den Einfülldeckel/das Klebeband fest an.

WARNUNG! Lassen Sie den Motor nicht laufen, wenn der Ölstand zu niedrig ist. Dies kann zu irreparablen Schäden führen.18 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Lassen Sie Altöl ab, wenn der Motor heiß ist. Heißes Öl fließt schnell und vollständig ab.

• einen geeigneten Behälter zum Auffangen von Altöl unter den Motor stellen o und entfernen Sie dann den Einfüllstutzen/Hahn und die Ablassschraube.

• Lassen Sie das Altöl vollständig ablaufen, setzen Sie dann die Ablassschraube wieder ein und ziehen Sie sie fest an.

• Entsorgen Sie gebrauchtes Motoröl auf umweltfreundliche Weise. Wir empfehlen, Altöl in einem verschlossenen Behälter im Recyclingzentrum oder an der Tankstelle zur Rückgewinnung abzugeben. Werfen Sie es nicht in den Müll, schütten Sie es nicht auf den Boden oder in den Abfluss.

• Füllen Sie bei waagerecht stehendem Motor das empfohlene Öl bis zum äußeren Rand der Öleinfüllöffnung ein.

• 4 Schrauben Sie den Einfülldeckel/das Klebeband fest an.

Verwenden Sie das folgende Motoröl, je nach Umgebungstemperatur:19 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

10. Inspektion des Luftfilters

Nehmen Sie die Luftfilterabdeckung ab und untersuchen Sie den Filter. Reinigen oder ersetzen verschmutzte Filterelemente. Beschädigte Filterelemente müssen immer ersetzt werden.

Ein verschmutzter Luftfilter behindert den Luftstrom zum Vergaser und verringert die Leistung des Motors von . Wenn Sie den Motor in einer sehr staubigen Umgebung einsetzen, sollten Sie den Luftfilter nach jedem Einsatz reinigen.

Wenn der Motor ohne Luftfilter oder mit einem beschädigten Luftfilter betrieben wird, kann sich Schmutz ansammeln. im Motor und führt zu einem schnellen Verschleiß des Motors. Diese Art von Schäden ist nicht durch die Garantie abgedeckt.

11. Reinigung der Sedimentschale

1. Drehen Sie den Kraftstoffhahn auf AUS und entfernen Sie dann den Kraftstoffbehälter

und den O-Ring. Kraftstoffsedimentbehälter und den O-Ring.

2. Waschen Sie den Sedimentbehälter und den O-Ring mit einem

nicht brennbaren Lösungsmittel und trocknen Sie sie gründlich.

3. Setzen Sie den O-Ring in das Kraftstoffventil ein und installieren Sie den

Sedimentbehälter. Ziehen Sie den Sedimentbehälter fest an.20 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

4. Drehen Sie den Kraftstoffhahn auf die Position ON und prüfen Sie auf Lecks.

Ersetzen Sie den O-Ring im Falle einer Leckage.

12. Wartung der Zündkerze:

1. Ziehen Sie den Zündkerzenstecker ab und entfernen Sie Schmutz aus dem Bereich

2. Entfernen Sie die Zündkerze mit einem geeigneten Schraubenschlüssel.

3. Prüfen Sie die Zündkerze. Tauschen Sie sie aus, wenn die Elektroden verschlissen

sind oder die Isolierung Risse oder Abplatzungen aufweist.

4. Messen Sie den Abstand zwischen den Elektroden der Zündkerze mit einer

geeigneten Lehre. Der Abstand sollte zwischen 0,6 und 0,7 mm liegen. Falls erforderlich, korrigieren Sie den Abstand durch vorsichtiges Biegen der Seitenelektrode.

5. Setzen Sie die Zündkerze vorsichtig und von Hand ein, um sie nicht zu fest

6. Ziehen Sie die Zündkerze nach dem Einsetzen mit einem geeigneten

Zündkerzenschlüssel fest.

7. Wenn Sie die gebrauchte Zündkerze wieder einbauen,

die Zündkerze nach dem Einsetzen der Zündkerze 1/8 - 1/4 Umdrehung nachdem die Zündkerze eingesetzt wurde.

8. Wenn Sie eine neue Zündkerze einbauen

nach dem Einsetzen der Zündkerze 1/2 Umdrehung festziehen Zündkerze eingesteckt wurde.

9. Eine lose Zündkerze kann überhitzen und den Motor beschädigen. Wenn Sie

Wenn Sie die Zündkerze zu fest anziehen, kann das Gewinde im Zylinderkopf beschädigt werden.

10. Montieren Sie den Zündkerzenstecker.21

13. Nützliche Tipps und Anregungen

Eine ordnungsgemäße Vorbereitung auf die Einlagerung ist wichtig, damit der Motor reibungslos läuft und gut aussieht. Die folgenden Schritte tragen dazu bei, dass Rost und Korrosion den Betrieb und das Aussehen des Motors nicht beeinträchtigen und dass der Motor nach der Einlagerung leichter zu starten ist.

Wichtiger Hinweis: Bei der Verwendung eines Gartenschlauchs oder eines Hochdruckreinigers kann Wasser in den Luftfilter oder die Schalldämpferöffnung eindringen. Wasser im Luftfilter imprägniert den Filter und Wasser, das durch den Luftfilter oder den Schalldämpfer gelangt, kann in den Zylinder eindringen und Schäden verursachen. Wasser, das mit einem heißen Motor in Berührung kommt, kann Schäden verursachen. Wenn der Motor gelaufen ist, lassen Sie ihn mindestens eine halbe Stunde lang abkühlen, bevor Sie ihn reinigen.

Benzin oxidiert und verschlechtert sich bei der Lagerung. Altes Benzin verursacht Startschwierigkeiten und hinterlässt Ablagerungen die das Kraftstoffsystem verstopfen können. Wenn sich das Benzin im Motor während der Lagerung verschlechtert, kann es notwendig sein Vergaser und andere Komponenten des Kraftstoffsystems reparieren oder ersetzen zu lassen. Wie lange Benzin im Tank und im Vergaser verbleibt, ohne dass es zu Fehlfunktionen kommt, hängt von Faktoren wie der Benzinmischung, dem Kraftstoff, den Lagertemperaturen und dem Vorhandensein von Kraftstoff im Tank ab. Luft in einem nur teilweise gefüllten Tank fördert den Verfall des Kraftstoffs. Sehr heiße Lagertemperaturen beschleunigen den Verfall des Kraftstoffs. Probleme mit dem Kraftstoffverschleiß können innerhalb weniger Monate oder sogar noch früher auftreten, wenn das Benzin beim Befüllen des Tanks nicht frisch war. Die beschränkte Garantie des Händlers deckt keine Schäden am Kraftstoffsystem oder an der Motorleistung ab. Motorleistungsprobleme, die durch nachlässige Vorbereitung des Fahrzeugs verursacht wurden. Vorbereitung. Es wird empfohlen, den Tank und den Vergaser vollständig zu entleeren, bevor das Fahrzeug über einen längeren Zeitraum abgestellt wird.

• Stellen Sie einen zugelassenen Benzinbehälter unter den Vergaser und verwenden Sie einen Trichter , um23 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

um das Verschütten von Kraftstoff zu vermeiden.

• Entfernen Sie die Ablassschraube des Vergasers und den Sedimentbehälter und stellen Sie den Hebel des Kraftstoffventils in die Position ON.

• Wenn der gesamte Kraftstoff in den Behälter abgelassen wurde, setzen Sie die Ablassschraube und den Vorratsbehälter wieder ein. Ziehen Sie sie fest an.

• Entfernen Sie die Zündkerzen.

• Gießen Sie einen Esslöffel (5-10 cm³) sauberes Motoröl in den Zylinder.

• Ziehen Sie mehrmals am Starterseil, um das Öl im Zylinder zu verteilen.

• Setzen Sie die Zündkerzen wieder ein.

• Ziehen Sie langsam am Starterseil, bis Sie einen Widerstand spüren und die Kerbe auf der Starterscheibe mit dem Loch auf der Oberseite der Abdeckung des Rücklaufstarters ausgerichtet ist. Dadurch werden die Ventile geschlossen, damit keine Feuchtigkeit in den Motorzylinder gelangt.

• Ziehen Sie das Anwerfseil vorsichtig zurück.

Wenn der Motor mit Benzin im Tank und Vergaser gelagert wird, ist es wichtig, das Risiko der Entzündung von Benzindämpfen zu verringern. Wählen Sie einen gut belüfteten Lagerraum, der sich nicht in der Nähe von Geräten befindet, die mit einer Flamme arbeiten, wie z. B. Öfen, Warmwasserbereiter oder Trockner. Vermeiden Sie auch Bereiche, in denen funkenerzeugende Elektromotoren oder Elektrowerkzeuge in Betrieb sind. Wir empfehlen, die Maschine wie im Abschnitt Benzin beschrieben zu lagern, ohne Benzin im Tank.

Vermeiden Sie nach Möglichkeit Lagerräume mit hoher Luftfeuchtigkeit, da diese fördern Rost und Korrosion fördern. Solange nicht der gesamte Kraftstoff aus dem Tank abgelassen wurde, lassen Sie den Hebel des Kraftstoffventils in der Stellung AUS, um die Möglichkeit eines Kraftstoffaustritts zu minimieren. Stellen Sie das Gerät so auf, dass der Motor waagerecht steht. Kippen kann zu Kraftstoff- oder Ölleckagen führen. Wenn der Motor und die Auspuffanlage kalt sind, decken Sie den Motor ab, um ihn vor Staub zu schützen. Ein heißer Motor und eine heiße Auspuffanlage können bestimmte Materialien entzünden oder schmelzen. Verwenden Sie keine Plastikfolien als Staubschutzabdeckung. Eine nicht poröse Abdeckung hält die Feuchtigkeit um den Motor herum zurück und fördert Rost und Korrosion. Wenn bei der Vorbereitung der Lagerung Kraftstoff abgelassen wurde, füllen Sie den Tank sofort mit frischem Benzin, bevor Sie ihn wieder benutzen. Wenn Sie einen Benzintank zum Nachfüllen einlagern, achten Sie darauf, dass er nur frisches Benzin enthält. dass er nur frisches Benzin enthält. Benzin oxidiert und verschlechtert sich mit der Zeit, was zu Startschwierigkeiten führen kann.24 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Wenn die Zylinder bei der Vorbereitung für die Lagerung mit Öl beschichtet wurden, kann der Motor beim Starten kurz rauchen. Das ist normal.

16. Transport der Maschine

Wenn der Motor angelassen wurde, lassen Sie ihn mindestens 15 Minuten lang abkühlen, bevor Sie die Maschine auf das Transportfahrzeug verladen. Ein heißer Motor und eine heiße Auspuffanlage können Verbrennungen verursachen und bestimmte Materialien entzünden. Halten Sie den Motor während des Transports waagerecht, um die Möglichkeit eines Kraftstoffaustritts zu minimieren. Drehen Sie den Hebel des Kraftstoffventils in die Stellung OFF.25 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01
