INSTRUKCJA OBSŁUGI FX-BV240 Fuxtec

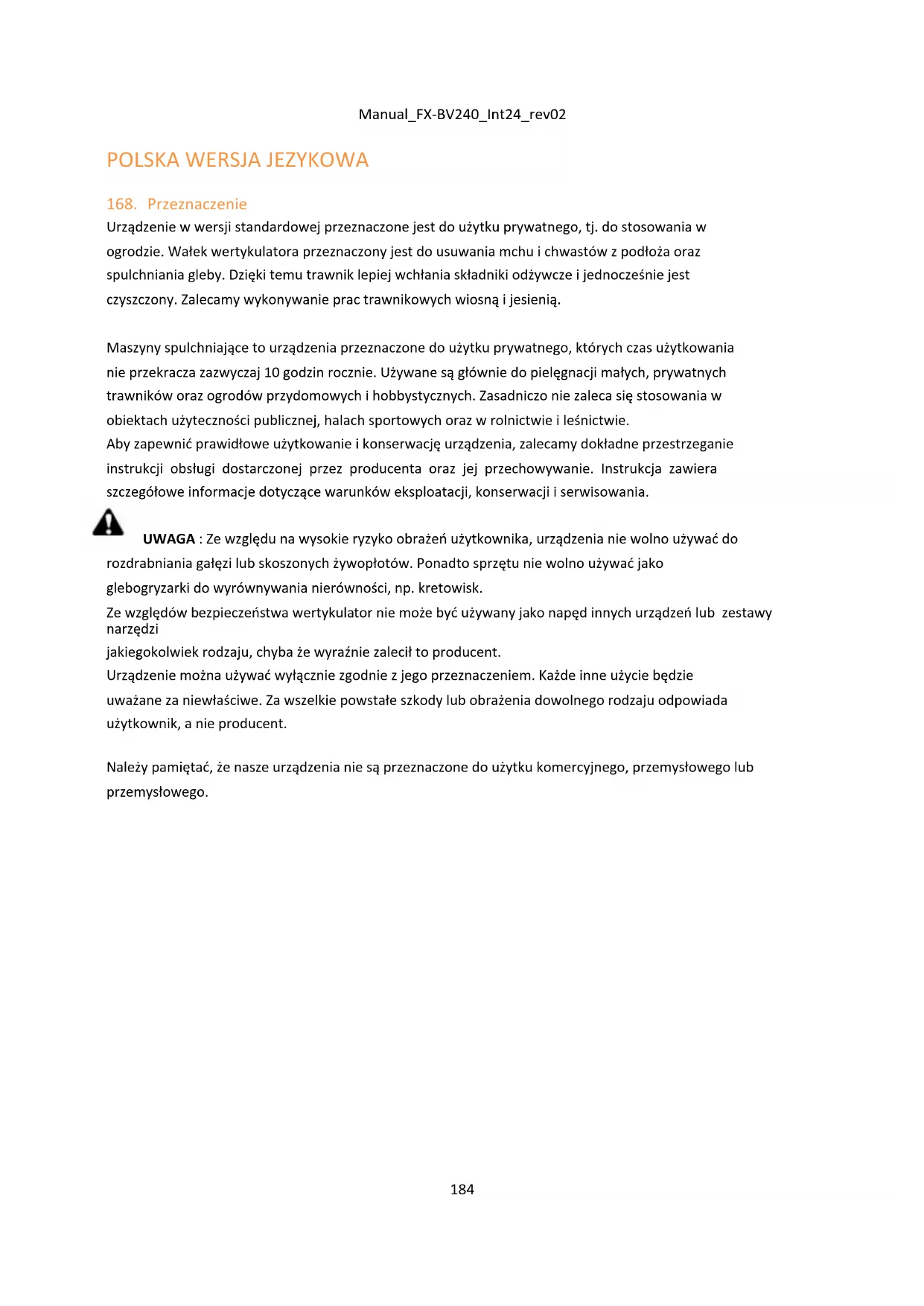

Urządzenie w wersji standardowej przeznaczone jest do użytku prywatnego, tj. do stosowania w ogrodzie. Wałek wertykulatora przeznaczony jest do usuwania mchu i chwastów z podłoża oraz spulchniania gleby. Dzięki temu trawnik lepiej wchłania składniki odżywcze i jednocześnie jest czyszczony. Zalecamy wykonywanie prac trawnikowych wiosną i jesienią. Maszyny spulchniające to urządzenia przeznaczone do użytku prywatnego, których czas użytkowania nie przekracza zazwyczaj 10 godzin rocznie. Używane są głównie do pielęgnacji małych, prywatnych trawników oraz ogrodów przydomowych i hobbystycznych. Zasadniczo nie zaleca się stosowania w obiektach użyteczności publicznej, halach sportowych oraz w rolnictwie i leśnictwie. Aby zapewnić prawidłowe użytkowanie i konserwację urządzenia, zalecamy dokładne przestrzeganie instrukcji obsługi dostarczonej przez producenta oraz jej przechowywanie. Instrukcja zawiera szczegółowe informacje dotyczące warunków eksploatacji, konserwacji i serwisowania. UWAGA : Ze względu na wysokie ryzyko obrażeń użytkownika, urządzenia nie wolno używać do rozdrabniania gałęzi lub skoszonych żywopłotów. Ponadto sprzętu nie wolno używać jako glebogryzarki do wyrównywania nierówności, np. kretowisk. Ze względów bezpieczeństwa wertykulator nie może być używany jako napęd innych urządzeń lub zestawy narzędzi jakiegokolwiek rodzaju, chyba że wyraźnie zalecił to producent. Urządzenie można używać wyłącznie zgodnie z jego przeznaczeniem. Każde inne użycie będzie uważane za niewłaściwe. Za wszelkie powstałe szkody lub obrażenia dowolnego rodzaju odpowiada użytkownik, a nie producent. Należy pamiętać, że nasze urządzenia nie są przeznaczone do użytku komercyjnego, przemysłowego lub przemysłowego.Manual_FX-BV240_Int24_rev02

Przed rozpoczęciem korzystania z produktu należy uważnie przeczytać tę instrukcję i zachować ją w bezpiecznym miejscu do wykorzystania w przyszłości .

Zachowaj dystans od ludzi wokół siebie.

Uważaj, żeby nie przeciąć sobie palców u rąk i nóg. lub konserwacyjnych maszyny należy odłączyć kabel świecy zapłonowej. przeprowadzać coś. Niebezpieczeństwo! Toksyczne spaliny! Niebezpieczeństwo! Urządzenia nie wolno używać w pomieszczeniach zamkniętych lub słabo wentylowanych. Istnieje ryzyko wdychania toksycznych gazów! Unikaj deszczu i wilgoci.

Zawsze noś okulary ochronne i ochronniki słuchu.

Znak CE Ten produkt odpowiada ten Wymagania I regulamin W s p ó l n o t a Europejska . wskaźnik poziomu hałasu Poziom hałasu narzędzia nie przekracza 105 dB.

SYMBOL ALARMOWY: Oznacza środki ostrożności i instrukcje dotyczące bezpieczeństwa . Można go również używać w połączeniu z innymi symbolami lub obrazami stać się.Manual_FX-BV240_Int24_rev02

Zanim ten uruchomienie Ten maszyna musieć Ona ten instrukcje W Ten Instrukcje Czytać. Podczas korzystania z tego urządzenia należy stosować się do poniższych instrukcji bezpieczeństwa, aby uniknąć ryzyka obrażeń ciała lub uszkodzenia mienia. Należy również zwrócić uwagę na szczegółowe instrukcje bezpieczeństwa zawarte w poszczególnych rozdziałach. W razie wątpliwości należy stosować się do wytycznych prawnych lub przepisów dotyczących zapobiegania wypadkom podczas korzystania z urządzenia. urządzenie. OSTROŻNOŚĆ! Podczas korzystania z maszyn napędzanych benzyną należy zawsze zachować podstawowe środki ostrożności, aby zminimalizować ryzyko poważnych obrażeń ciała i/lub uszkodzenia maszyny. unikać. OSTROŻNOŚĆ! Ten maszyna wygenerowano chwila des działanie A elektromagnetyczny Pole. Pole to może zakłócać działanie aktywnych lub pasywnych implantów medycznych. Aby zmniejszyć ryzyko poważnych obrażeń lub śmierci, osobom z wszczepionymi implantami medycznymi zalecamy skonsultowanie się z lekarzem i producentem implantów medycznych przed rozpoczęciem korzystania z urządzenia. uczyć.

Użytkownicy muszą przejść odpowiednie szkolenie w zakresie obsługi, regulacji i uruchamiania maszyny, w tym operacji nieautoryzowanych. odbierać.

• Przeczytaj uważnie instrukcję. Zapoznaj się z elementami sterującymi i prawidłową obsługą maszyny. Przed każdym użyciem poświęć chwilę na zapoznanie się z urządzeniem robić.

• Nigdy nie pozwalaj dzieciom i osobom niezaznajomionym z niniejszą instrukcją korzystać z urządzenia. Lokalne przepisy mogą wymagać podania wieku operatora ograniczać.

• Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensoryczny Lub intelektualny umiejętności Lub brak Doświadczenie I wiedza chyba że osoba odpowiedzialna za ich bezpieczeństwo zapewni im nadzór lub przeszkoli je w zakresie korzystania z urządzenia.

• Nigdy nie pracuj, gdy w pobliżu znajdują się ludzie, zwłaszcza dzieci lub zwierzęta domowe. stan : schorzenie.

• Należy pamiętać, że operator lub użytkownik ponosi odpowiedzialność za wypadki lub zagrożenia spowodowane przez inne osoby lub ich mienie. Jest.

172. INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA UŻYTKOWANIA WERTYKULATORA

• Nie uruchamiaj silnika w zamkniętych pomieszczeniach, ponieważ może gromadzić się tam szkodliwy tlenek węgla. mógł.

• Ołów Ona ten uprawa Na światło dzienne Lub Na towary sztuczny oświetlenie Poprzez. Jeśli to możliwe, nie używaj glebogryzarki na mokrych powierzchniach. Trawa.

• Upewnij się, że nachylenie.

• Poprowadź maszynę do Stopa.Manual_FX-BV240_Int24_rev02

• W przypadku maszyn kołowych konieczne jest kopanie gleby wzdłuż zbocza i nigdy nie należy poruszać się w górę i w dół zbocza przenosić.

• Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu zmiana.

• Brak uprawy na stromych zboczach przeprowadzać coś.

• Należy zachować szczególną ostrożność podczas obracania glebogryzarki lub jej trzymania. używać.

• Zatrzymaj ostrza frezujące, jeśli maszyna ma zostać przechylona w celu przetransportowania jej do innych obszarów. Móc.

• Nigdy nie używaj glebogryzarki z uszkodzoną osłoną lub osłoną bez przymocowanego urządzenia pełniącego funkcję bufora lub kosza na mech/trawę. Jest.

• Nie zmieniaj ustawień sterowania silnikiem. Nie umieszczaj tego wokół.

• Uruchamiaj silnik ostrożnie. Zachowaj odpowiednią odległość między stopami a rumpel.

• Uruchom silnik . Frezarki nie wolno przechylać, nawet jeśli w trakcie obróbki konieczne jest jej podniesienie. Przechylać tylko w niezbędnym zakresie i tylko od tyłu (strony użytkownika) wznosić.

• Nigdy nie umieszczaj rąk ani stóp za lub pod obracającymi się elementami. Zawsze zachowuj dystans od obszaru wyrzutu A.

• Nigdy nie podnoś i nie przenoś glebogryzarki, gdy jest włączona. Silnik.

• Wyłącz silnik i wyjmij świecę zapłonową przed usunięciem wszelkich blokad, które mogą blokować obszar wyrzutu. usunąć: o Przed usunięciem blokad lub usunięciem blokad w plwocina. o Przed zdjęciem worka zbiorczego lub przed sprawdzeniem, czyszczeniem lub pracą przy frezarce. o Po zderzeniu z przeszkodą. Przed ponownym uruchomieniem i rozpoczęciem pracy należy sprawdzić frezarkę pod kątem uszkodzeń i dokonać niezbędnych napraw. Jeżeli frezarka zacznie nieprawidłowo wibrować, należy ją natychmiast sprawdzić.

• Wyłącz silnik z: o Jeśli odejdziesz od frezarki usunąć. o Przed tankowanie.

• Podczas zatrzymywania silnika wyłącznik zapłonu musi znajdować się w pozycji wyłączonej (OFF lub O). Pozycja kranu paliwa musi być ustawiona na WYŁ. lub O stać się.

Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone i ciemne obszary powodują Wypadki.

Sprawdź środowisko, w którym używana jest maszyna i usuń wszystkie przedmioty Jak kamienie, Zabawka, patyki I przewody Który złapany I wyrzucony mogłoby być. Może to spowodować uszkodzenie maszyny lub obrażenia użytkownika. stać się.

Nie należy używać tego urządzenia w obszarach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Maszyna generuje iskry, które zapalają pył lub opary Móc.

Podczas pracy urządzenia należy trzymać dzieci i osoby postronne z dala od urządzenia. Rozproszenia mogą spowodować utratę kontroli stracić.

• Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensoryczny Lub intelektualny umiejętności Lub brak Doświadczenie I wiedza chyba że znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymały instrukcje dotyczące korzystania z maszyny nauczał.

• Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się maszyną. grać.

• Zachowaj czujność, zwracaj uwagę na to, co robisz, i kieruj się zdrowym rozsądkiem podczas obsługi tego urządzenia. Do.

• Nie używaj urządzenia, jeśli jesteś zmęczony, chory lub znajdujesz się pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi tego urządzenia może spowodować utratę kontroli i poważne obrażenia. ciągnąć.

• Nie przemęczaj się. Zawsze dbaj o dobry chwyt i równowagę. Umożliwia to lepszą kontrolę narzędzia w nieoczekiwanych sytuacjach sytuacje.

• Przed włączeniem maszyny należy usunąć wszystkie klucze nastawcze i inne narzędzia. Klucz lub kluczyk przymocowany do obracającej się części maszyny może spowodować obrażenia Ołów.

• Używaj bezpiecznego sprzętu. Zawsze noś okulary ochronne. Środki bezpieczeństwa, takie jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask lub ochrona słuchu, zmniejszają prawdopodobieństwo obrażenia ciała.

• Ubierz się odpowiednio. Nie należy nosić luźnych ubrań ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części . Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte w ruchome części złapany.

• Jeżeli urządzenie jest używane przez dłuższy czas, wibracje mogą powodować problemy z krążeniem w dłoniach. Ten ruchomości Móc Poprzez Niski temperatury otoczenia i/lub Poprzez Do solidny Można wzmocnić chwyt uchwytów. Czas eksploatacji można wydłużyć poprzez noszenie odpowiednich rękawic lub robienie regularnych przerw w pracy. Rób regularne przerwy w pracy. Ogranicz swoją codzienną ekspozycję.

175. UŻYTKOWANIE I KONSERWACJA NARZĘDZI ZASILANYMI SPALINĄ

OSTROŻNOŚĆ! Benzyna jest łatwopalna i wybuchowa.

• Paliwo należy przechowywać w specjalnie zaprojektowanych do tego celu pojemnikach. Czy.

• Tankuj tylko na zewnątrz i pal. nie.

• uruchomieniem silnika należy uzupełnić paliwo . Nigdy nie zdejmuj korka zbiornika ani nie dolewaj benzyny, gdy silnik pracuje lub jest gorący. Jest.

• Nie próbuj uruchamiać silnika, jeśli rozlała się benzyna, lecz przesuń maszynę. z obszar rozlania z dala I unikać Ona To, jeden źródło zapłonu Do tworzyć, dopóki się Opary benzyny wyparowały. Następnie załóż ponownie wszystkie korki zbiornika i pojemnika Do.

• Nie uruchamiaj silnika w zamkniętych pomieszczeniach, ponieważ może gromadzić się niebezpieczny tlenek węgla. Móc.

• Urządzenia zasilane benzyną nie wolno używać w sposób gwałtowny. Podczas uzupełniania paliwa należy używać odpowiednich narzędzi. Odpowiednie narzędzie wykona zadanie lepiej i bezpieczniej, bez długiego czasu Wypróbować.Manual_FX-BV240_Int24_rev02

• Używać Ona ten zasilany benzyną Urządzenie NA nic Sprawa, Jeśli ten wyłącznik główny nie funkcje.

• Każda maszyna, której nie można obsługiwać za pomocą przełącznika, jest niebezpieczna i musi zostać naprawiona.

• Przed przystąpieniem do regulacji, wymiany akcesoriów lub odkładaniem narzędzi w zbiorniku należy całkowicie wyłączyć urządzenie. Tego typu środki bezpieczeństwa zapobiegawczego redukują ryzyko przypadkowego uruchomienia urządzenia zasilanego benzyną zmniejszony.

• Utrzymywać Ona nie używany maszyny poza ten zasięg z dzieci NA I Zostawić Ona Urządzenie to nie jest przeznaczone do użytku przez osoby niezaznajomione ze sprzętem napędzanym benzyną ani z niniejszą instrukcją. Narzędzia benzynowe są w rękach niedoświadczonych operatorów niebezpieczny.

• Konserwacja sprzętu benzynowego. Sprawdź ustawienie części narzędzia, które zostały tymczasowo naprawione, uszkodzone, a także wszelkie inne czynniki, które mogą mieć wpływ na działanie narzędzia benzynowego. Jeśli narzędzie spalinowe jest uszkodzone, należy je naprawić przed użyciem. Przyczyną wielu wypadków są źle konserwowane narzędzia zasilane benzyną.

• Sprzęt, akcesoria, narzędzia itp. napędzane benzyną należy użytkować zgodnie z niniejszą instrukcją oraz w sposób przewidziany dla konkretnego typu sprzętu napędzanego benzyną, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy. Nieprzewidziane użycie narzędzia spalinowego może doprowadzić do niebezpiecznej sytuacji Ołów.

176. OCHRONA OSOBISTA

Liczyć się! Przygotuj przynajmniej jedną z poniższych rzeczy: odpowiednia gaśnica (suchy proszek) w pełni wyposażona apteczka pierwszej pomocy, łatwo dostępna dla operatora maszyny i osoby towarzyszącej. Powinien mieć wystarczająco dużo bandaży na rany cięte/przecięcia zawierać. telefon komórkowy lub inne urządzenie umożliwiające szybkie wezwanie służb ratunkowych przywołać. Nie pracuj sam. W pobliżu musi znajdować się inna osoba, która zna podstawy pierwszej pomocy wie o. Osoba towarzysząca musi zachować bezpieczną odległość od Twojego miejsca pracy, ale jednocześnie musi cały czas Cię widzieć! Pracuj tylko w miejscach, w których możesz szybko wezwać służby ratunkowe. Móc!

• W przypadku urazu należy zawsze postępować zgodnie z podstawowymi zasadami pierwszej pomocy Konsekwencje.

• Jeśli ktoś się skaleczy, przykryj ranę czystą szmatką i mocno dociśnij ją do rany, aby zatamować krwawienie. zatrzymywać się.

• Nie dopuszczaj do kontaktu benzyny lub oleju ze skórą. Unikaj kontaktu benzyny i oleju z oczami. Jeżeli benzyna lub olej dostanie się do oczu, należy natychmiast przemyć je czystą wodą. Jeśli podrażnienie utrzymuje się, należy natychmiast skontaktować się z lekarzem. Lekarz.

• osoby z gorzej krążenie krwi, ten skrajny wibracje narażony Czy, Móc Do cierpieć na urazy naczyń krwionośnych lub układu nerwowego. Wibracje mogą powodować wystąpienie następujących objawów w palcach, dłoniach lub nadgarstkach: „ drętwienie”, mrowienie, ból, podrażnienie, uczucie kłucia, zmianę koloru skóry lub jej nasilenia. Jeśli wystąpi którykolwiek z tych objawów, należy natychmiast zwrócić się o pomoc lekarską NA.Manual_FX-BV240_Int24_rev02

Bezpieczeństwo jest priorytetem w przypadku pożaru:

• Jeżeli z silnika wydobywa się ogień lub dym wydobywa się z innego miejsca niż układ wydechowy, należy najpierw odsunąć się od urządzenia, aby zapewnić sobie bezpieczeństwo fizyczne. zapewnić.

• Do gaszenia pożaru należy używać gaśnicy proszkowej. aby zapobiec rozprzestrzenianiu się.

• Jeden spanikowany reakcja mógł Ponadto Ołów, To ten Ogień I Inny szkoda A Nadal rozległy zakres przypuszczać.

177. KONSERWACJA I PRZECHOWYWANIE

• Upewniać się Ona się, To Wszystko orzechy, śruba I śruby mocno ubrany Czy I się ten Urządzenie w bezpiecznym stanie technicznym znajduje się.

• Regularnie sprawdzaj, czy w pojemniku na trawę nie ma śladów zużycia i upośledzenia funkcjonalne.

• Należy pamiętać, że w urządzeniach z przekładniami, ruch jednego koła zębatego może spowodować, że pozostałe koła zaczną się obracać. zakręt.

• Podczas regulacji urządzenia należy uważać, aby palce nie dostały się pomiędzy ruchome zęby i sztywne części urządzenia. zaciski.

• Na prace konserwacyjne Do ten zęby Jest Do przestrzegać, To się ten Zęby Również Na wyłączony silnik nadal w ruchu Móc.

• Dla własnego bezpieczeństwa należy niezwłocznie wymienić zużyte lub uszkodzone części. Stosuj wyłącznie oryginalne części zamienne i oryginalne akcesoria.

• Przechowuj urządzenie w miejscu niedostępnym dla dzieci. znajduje się.

• Nigdy nie przechowuj maszyny z benzyną w zbiorniku wewnątrz budynku, w którym opary mogą spowodować powstanie otwartego płomienia lub iskry. Móc.

• Przed umieszczeniem silnika w jakimkolwiek pomieszczeniu zamkniętym należy odczekać, aż ostygnie. sklep.

• Aby zmniejszyć ryzyko pożaru, utrzymuj silnik, tłumik, komorę akumulatora i miejsce przechowywania paliwa wolnymi od trawy, słomy, mchu, liści lub nadmiaru Tłuszcz.

• Jeśli zachodzi konieczność opróżnienia zbiornika paliwa, czynność tę należy wykonać na zewnątrz. Spuszczone paliwo należy przechowywać w specjalnie przeznaczonym do tego celu pojemniku lub odpowiednio zutylizować. stać się.Manual_FX-BV240_Int24_rev02

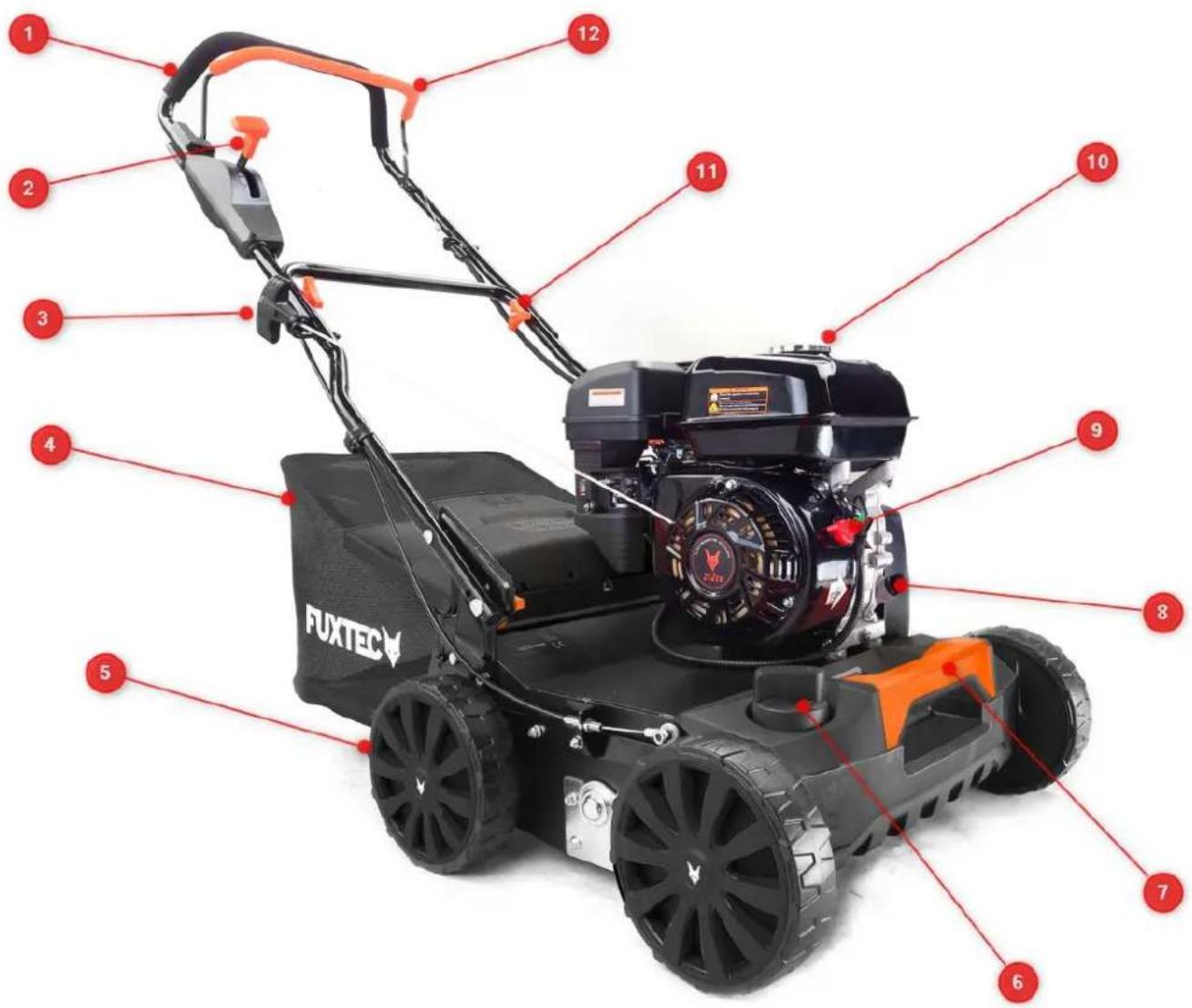

7. Uchwyt do przenoszenia z przodu

2. Dźwignia regulacji wysokości roboczej

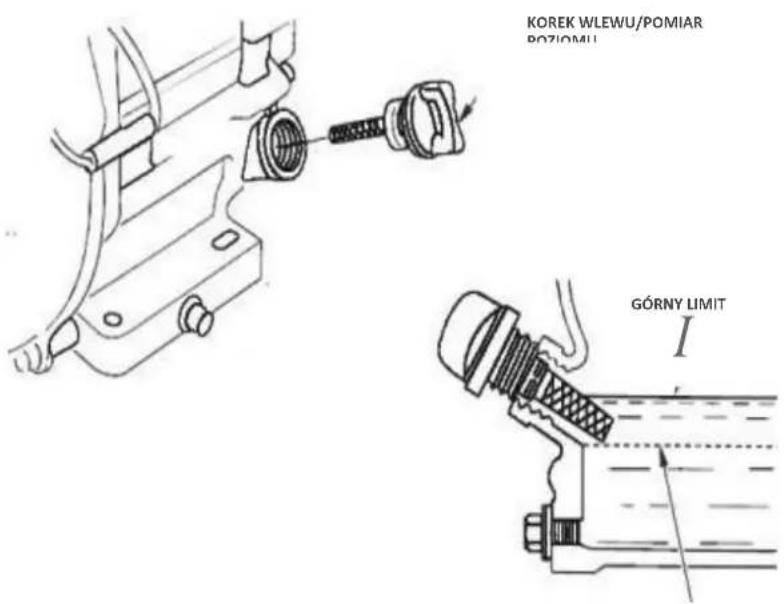

8. Bagnet poziomu oleju i otwór wlewu oleju

9. Włącznik/wyłącznik

11. Śruba skrzydełkowa

6. Regulacja wysokości roboczej za pomocą

sterowania głębokością

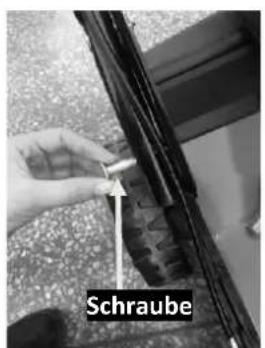

• Przymocuj dolną część kierownicy do korpusu urządzenia za pomocą śrub, podkładek i elementów blokujących. (Rys.2A/Rys.2B/ Rys. 2C)

• Połącz dolną i górną kierownicę za pomocą śrub, podkładek i elementów blokujących. (Rys.2D/Rys.2E/ Rys.2F)

• Zamontuj zaciski kablowe w oznaczonym miejscu, a następnie podłącz kabel. (Rys.2G) Rys.2A Rys.2B Rys.2C Rys.2D Rys.2E Rys.2F Rys.2G Schraube

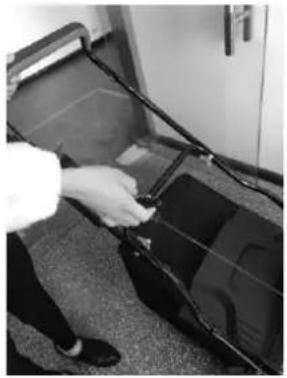

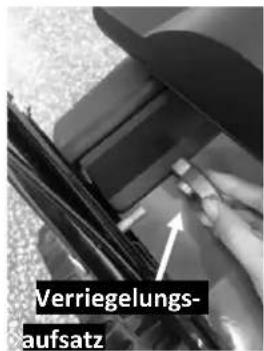

• Odkręć zaślepki blokujące, które mocowały dolny uchwyt na miejscu. (Rys. 3A)

• Przesuń dolny uchwyt w górę lub w dół, aby ustawić go na żądanej wysokości. Wertykulator posiada 2 wysokości ustawień do wyboru; W dwóch wysokościach dolny uchwyt znajduje się najwyżej, a w jednej wysokości najniższy.

• Wyreguluj wysokość do odpowiedniego poziomu, a następnie zabezpiecz dolny uchwyt za pomocą blokad. UWAGA: Lewa i prawa strona dolnego uchwytu muszą być ustawione na tej samej wysokości. stać się.

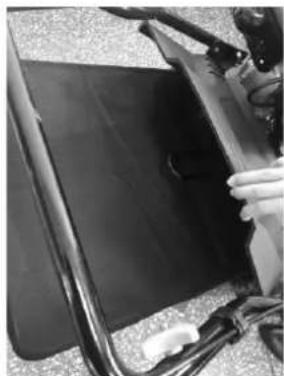

Aby zamontować: Podnieś tylną pokrywę i zawieś pojemnik na trawę z tyłu wertykulatora. (Rys.4A/Rys.4B/Rys.4C). Aby zdjąć: Chwyć tylną pokrywę i unieś ją, a następnie wyjmij pojemnik na trawę. UWAGA: Przed podłączeniem kosza na trawę do maszyny upewnij się, że silnik jest wyłączony, a kosiarka nie jest włączona. obraca się. Figa. Rys. 4A . Rys. 4B . 4C

ROZRUSZNIK Przenieś dźwignię przepustnicy z silnika do prowadnicy linki. (Rys. 5) Rys. 5

Aby uwolnić ją z zębatki, należy przesunąć dźwignię na zewnątrz. Aby dostosować wysokość, przesuń dźwignię do przodu lub do tyłu. (Rys.6 i patrz 6.4). Rys. 6

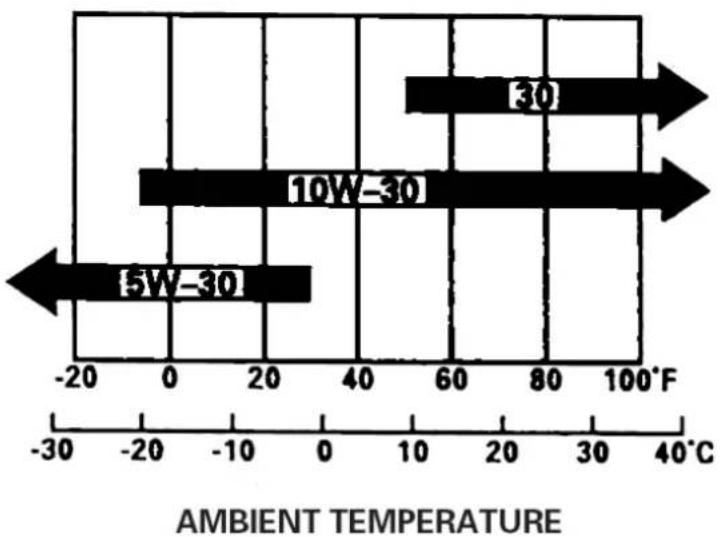

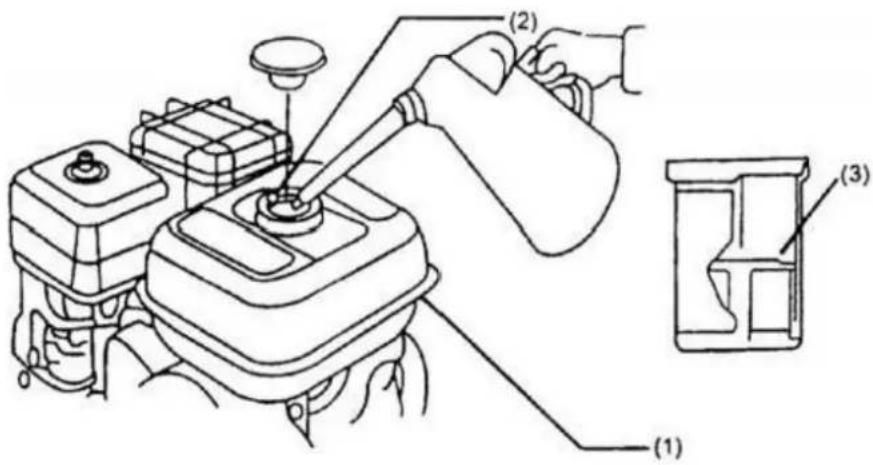

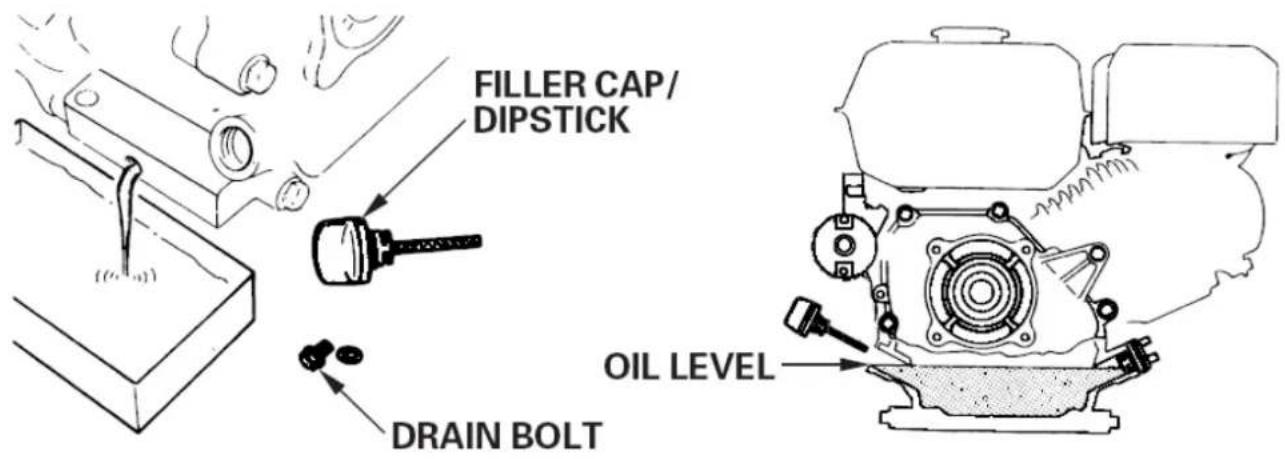

Konserwację silnika należy przeprowadzać przy użyciu benzyny i oleju zgodnie z opisem zawartym w oddzielnej instrukcji obsługi silnika wertykulatora. Przeczytaj uważnie instrukcję. OSTROŻNOŚĆ! Benzyna jest lekka zapalny. Przechowuj paliwo w pojemnikach specjalnie do tego przeznaczonych. Tankuj wyłącznie na zewnątrz i przed uruchomieniem silnika. Nie palić podczas tankowania lub pracy z paliwem. Nigdy nie odkręcaj korka wlewu paliwa ani nie dolewaj benzyny, gdy silnik pracuje lub jest gorący. W przypadku rozlania benzyny nie uruchamiaj silnika. W takim przypadku maszynę należy odsunąć odManual_FX-BV240_Int24_rev02

miejsca wycieku i nie wolno tworzyć żadnego źródła zapłonu, dopóki opary benzyny nie rozproszą się. Dokładnie zamontuj wszystkie zbiorniki paliwa i korki pojemników na ich oryginalnych miejscach. Przed przechyleniem wertykulatora w celu serwisowania ostrzy lub spuszczenia oleju należy upewnić się, że w zbiorniku nie ma już paliwa. OSTROŻNOŚĆ: Wypełnić Ona ten zbiornik paliwa nigdy W Zamknięte pokoje, Na bieżący Silnik lub przed ostygnięciem silnika przez co najmniej 15 minut po uruchomieniu, Po. URUCHOMIENIE SILNIKA

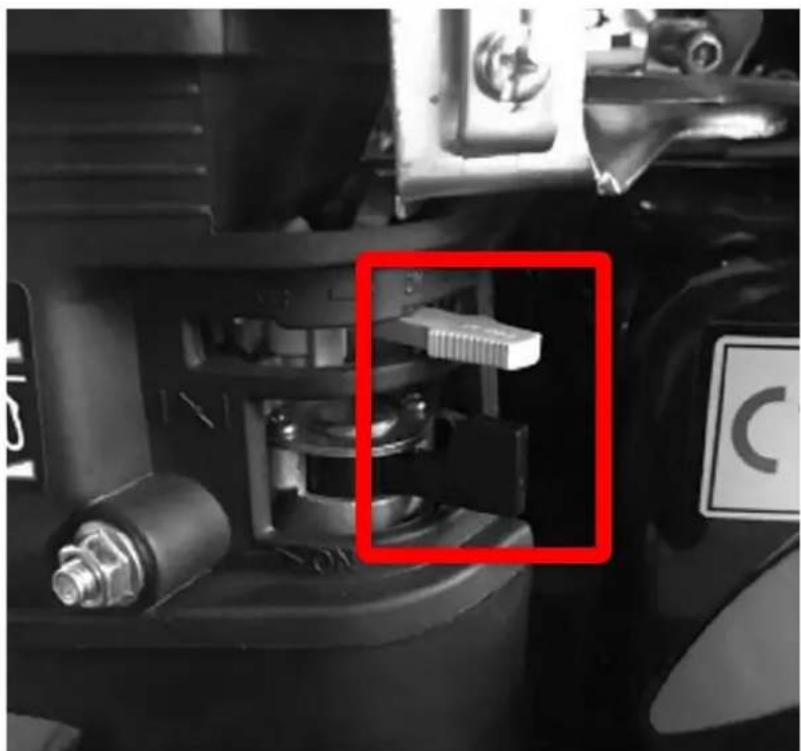

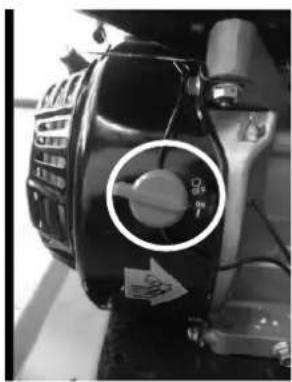

• Przed uruchomieniem silnika należy ustawić wyłącznik silnika w pozycji „ON”. (Rys. 7A)

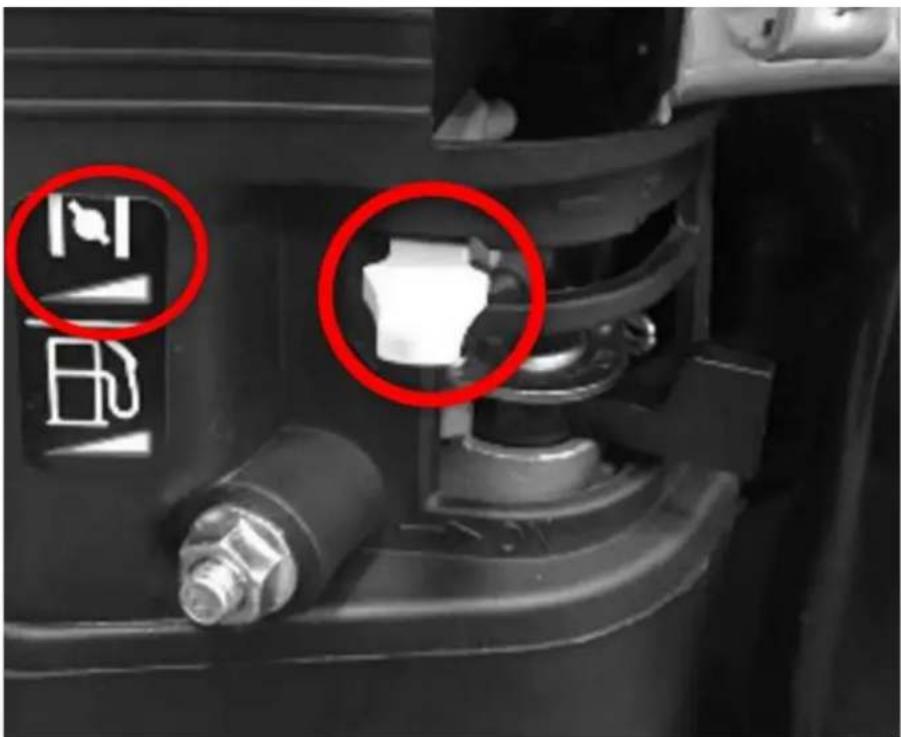

• No cóż A zimno Silnik Do start, ten przepustnica NA "NA" miejsce (Figa. (7B). Ten dźwignia przepustnicy W ten "Wyłączony" o pozycja. (Rys. 7B).

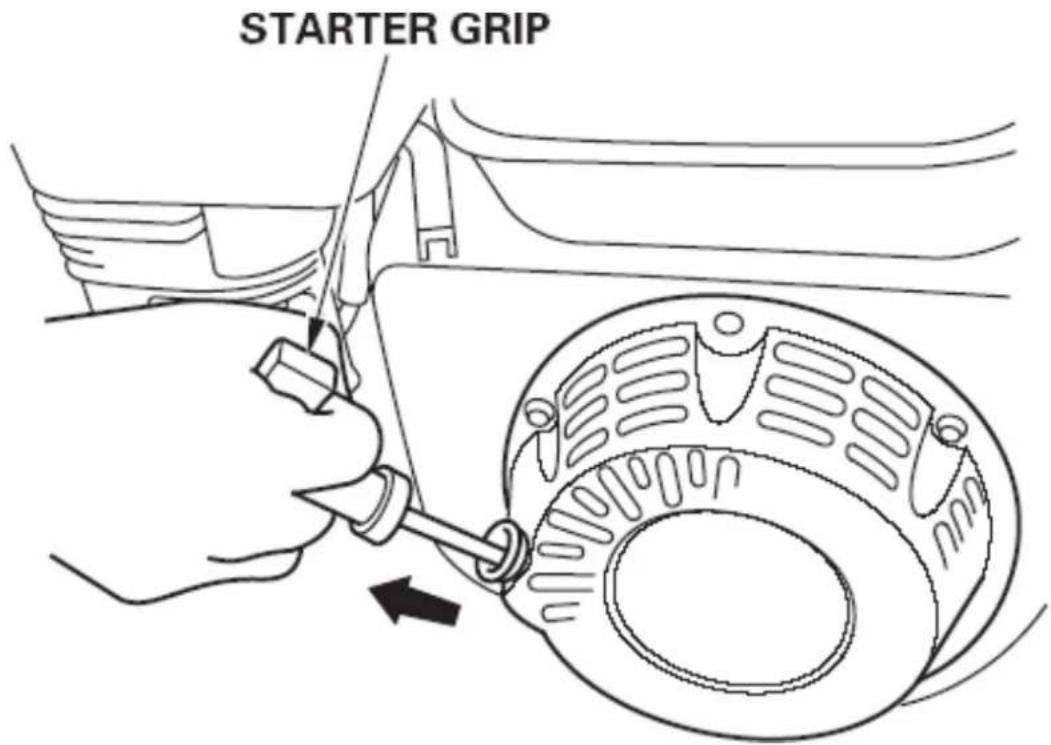

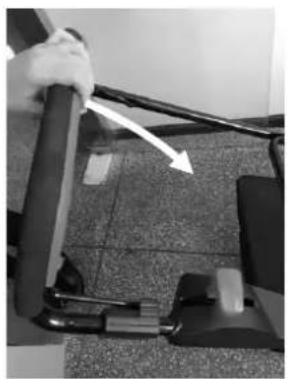

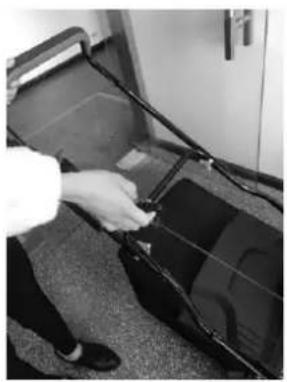

• Stań za maszyną, chwyć dźwignię hamulca i przytrzymaj ją przy dolnym uchwycie. (Figa. (7C)

• Przytrzymaj dźwignię hamulca, jak pokazano na rys. 7C i szybko pociągnij za uchwyt rozrusznika, jak pokazano na rys. 7D. Po uruchomieniu silnika powoli wkręć śruby prowadnicy kabla z powrotem.

• Ustaw dźwignię przepustnicy w pozycji "NA" miejsce. (Ryc.7F)

NOTATKA! Jeżeli zespół tnący zetknie się z podłożem, urządzenie może poruszać się szarpnięciami.

ZATRZYMAĆ SILNIKI UWAGA: Po wyłączeniu silnika ostrze obraca się jeszcze przez kilka sekund dalej.

• Zwolnij dźwignię hamulca, aby zatrzymać silnik i ostrze. (Figa. 8A)

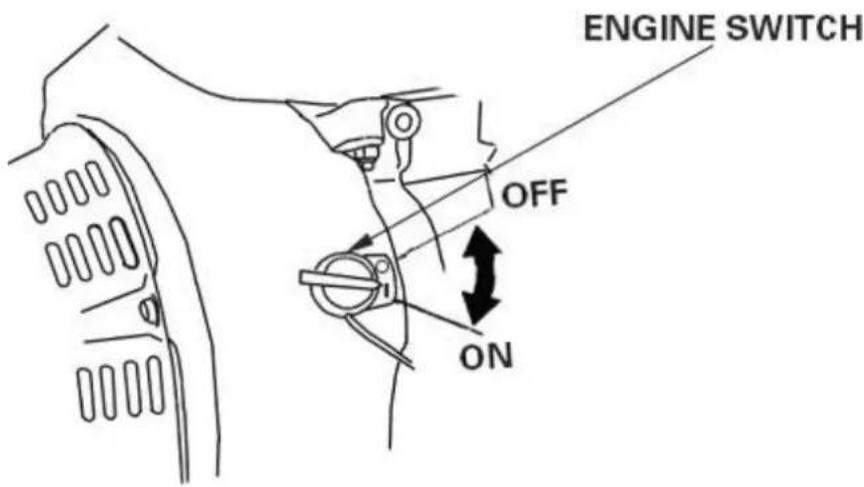

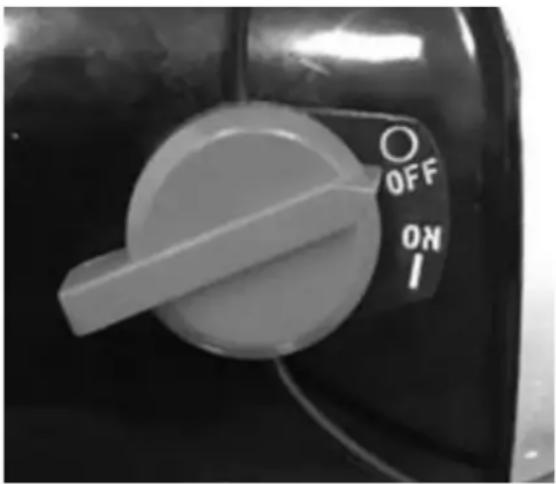

• Ustaw wyłącznik silnika w pozycji „WYŁ”. (Rys. 8B) Rys.8A Rys.8B

Praca bez kosza na trawę (fakultatywny) Wertykulatorem można pracować z pojemnikiem na trawę lub bez niego. Za każdym razem, gdy zdejmiesz pojemnik na trawę, klapka ochronna opada. Podczas koszenia trawnika bez zamontowanego kosza na trawę, skoszona trawa jest wyrzucana bezpośrednio na ziemię. (Rys. 9A)

Praca z oni łapacz trawy Na Praca z oni łapacz trawy stać się ten cięcie odpadów na łapacz trawy pozbyć się. Jeśli ten łapacz trawy pełny wycinki Jest, musieć Ona ten łapacz trawy pusty i czysty.

• Wyłącz silnik i poczekaj, aż się zatrzyma komes.

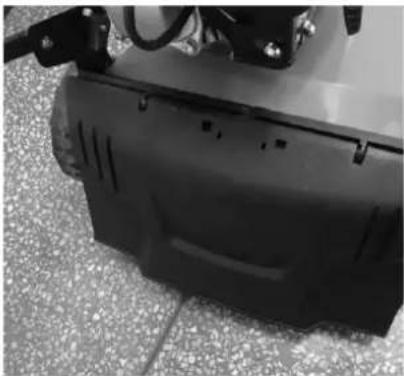

• Podnieś klapkę ochronną i zwolnij pojemnik na trawę. (Rys. 9B)

• Opróżnij Zawartość. Rys.9A Rys.9B

UWAGA: Nigdy nie dokonuj żadnych regulacji wertykulatora bez wcześniejszego zatrzymania silnika. wyłączyć. Frezarka wyposażona jest w dźwignię do regulacji wysokości, która umożliwia dużą liczbę stanowiska pracy. Pozycje robocze mają wymiary -3 mm, -6 mm, -9 mm, -12 mm i -15 mm wysokości.

• Przed przystąpieniem do regulacji wysokości koszenia urządzenia należy zatrzymać wertykulator i odłączyć kabel świecy zapłonowej. zmiana.

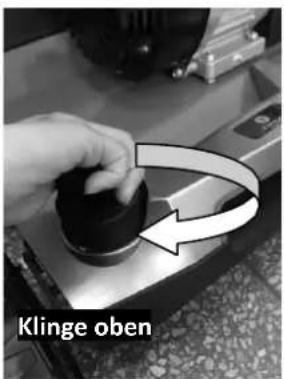

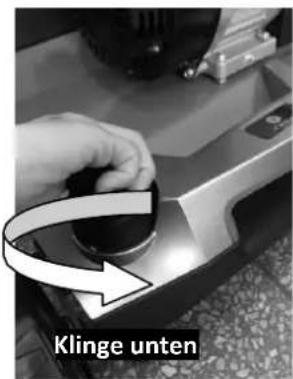

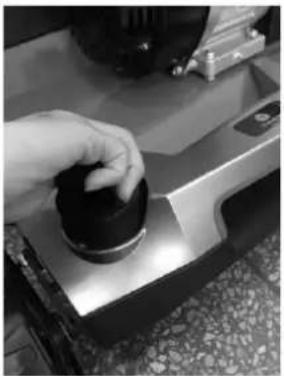

• Aby zmienić wysokość koszenia, należy przekręcić pokrętło przednie zgodnie z ruchem wskazówek zegara lub odwrotnie, aby uzyskać żądaną wysokość. Wysokość.

• Ustaw dźwignię transportową w pozycji transportowej, aby zapobiec zetknięciu się obudowy kosiarki z podłożem po zakończeniu pracy. wzruszony. Rys.10A Rys.10B Klinge oben Klinge untenManual_FX-BV240_Int24_rev02

UWAGA: Należy pamiętać o założeniu rękawic roboczych. nosić. Uwaga: Stosować wyłącznie produkty zatwierdzone przez producenta. Oryginalne wałki wertykulatora/aeratora. Urządzenie można montować z wałem wertykulatorskim lub wałem napowietrzającym stać się. Wałek należy wymieniać wyłącznie na oryginalny, co zapewni optymalną wydajność i bezpieczeństwo w każdych warunkach. Aby wymienić wałek wertykulatorski lub opcjonalnie dostępny wałek napowietrzający, należy wykonać następujące czynności.

• Wyłącz silnik i pozwól mu Fajny.

• złącze świecy zapłonowej usunąć.

• Usuń zbieracz trawy. Lekko unieś urządzenie z przodu. Uwaga : Nie podnoś zbyt wysoko, ponieważ może to spowodować wyciek paliwa ze zbiornika . W razie potrzeby spuść paliwo przed podniesieniem rolki. zmiana.

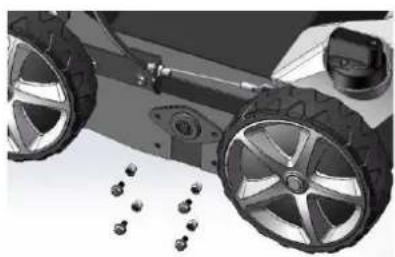

• Odkręć cztery śruby. (Rys. 11B)

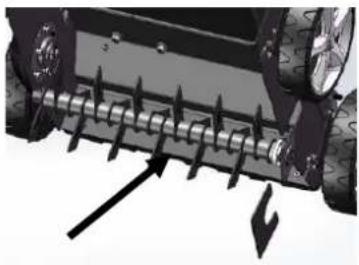

• Winda Ona ten wałek Do I ciągnąć Ona ona W ten Kierunek ten strzałki stąd. (Rys. 11C) Rys.11A Rys.11B Załóż wałek.

• Przesuń nową rolkę w kierunku wskazanym strzałkami, włóż wałek do gniazda sześciokątnego i wciśnij drugą stronę do uchwytu. (Rys.11C/Rys.11D/ Rys.11E).

• Ponownie zamontuj wałek za pomocą dwóch śruby.

• Sprawdź , czy wałek jest prawidłowo założony siedzi.

• Zamontuj wałek napowietrzający i wałek wertykulatora. (Rys.11F/Rys.11G/ Rys.11H).Manual_FX-BV240_Int24_rev02

Wertykulator przesuwa się ręcznie po powierzchni trawy, która ma zostać wykopana. Narzędzia tnące napędzane są silnikiem benzynowym. Głębokość cięcia reguluje się poprzez regulację centralnego mechanizmu regulacji wysokości. rozwolnienie Dzięki obrotowi jednostka tnąca usuwa warstwę filcu utworzoną przez mech, porosty i chwasty, a następnie transportuje rozluźniony materiał na zewnątrz lub do kosza na trawę. Podczas koszenia ostrza wnikają w glebę, powodując spulchnienie trawnika i lepsze wchłanianie składników odżywczych. Zalecamy spulchnianie trawnika wiosną (kwiecień/maj) i jesienią (październik). przewietrzyć Jednostka tnąca (wałek napowietrzający) obraca się, przeczesuje trawnik i napowietrza lekko porośnięte mchem miejsca. Usunięty mech jest transportowany na zewnątrz lub do kosza na trawę. Podczas napowietrzania powierzchnia gleby ulega ścieraniu, co poprawia drenaż i ułatwia absorpcję tlenu. Zalecamy napowietrzanie trawnika w razie potrzeby przez cały sezon wegetacyjny.

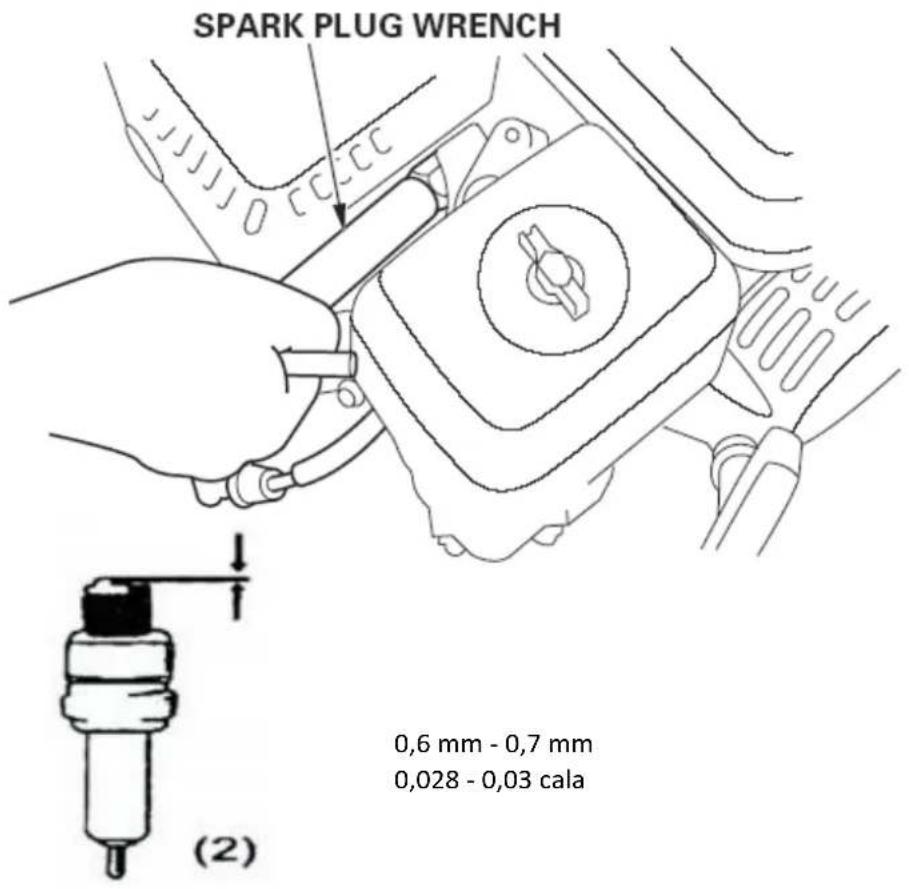

Do wymiany należy używać wyłącznie oryginalnych świec zapłonowych. Aby uzyskać najlepsze rezultaty, wymieniaj świecę zapłonową co 100 godzin pracy. Klocki hamulcowe Zlecaj regularne sprawdzanie i/lub wymianę klocków hamulcowych silnikowych technikowi serwisowemu. Jako części zamienne można stosować wyłącznie części oryginalne.

• KOŁA - Przynajmniej raz na sezon smaruj łożyska kulkowe lekkim smarem. smar.

• SILNIK - Informacje na temat silnika można znaleźć w instrukcji obsługi silnika. Smarowanie.Manual_FX-BV240_Int24_rev02

UWAGA: Nie myj silnika wężem. Istnieje ryzyko , że woda może uszkodzić silnik lub zanieczyścić układ paliwowy staje się.

• Wytrzyj górę suchą szmatką z dala.

• Wyczyść pokład, przechylając wertykulator tak, aby świeca zapłonowa była skierowana do góry widać.

FILTR POWIETRZA SILNIKA

UWAGA: Nie dopuść, aby brud lub kurz zatkały piankowy element filtra powietrza. Element oczyszczania powietrza silnika należy serwisować (czyścić) po 25 godzinach regularnego użytkowania. Jeżeli maszyna jest używana w suchych i zakurzonych warunkach, należy regularnie sprawdzać element piankowy.

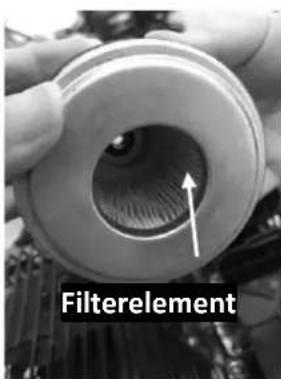

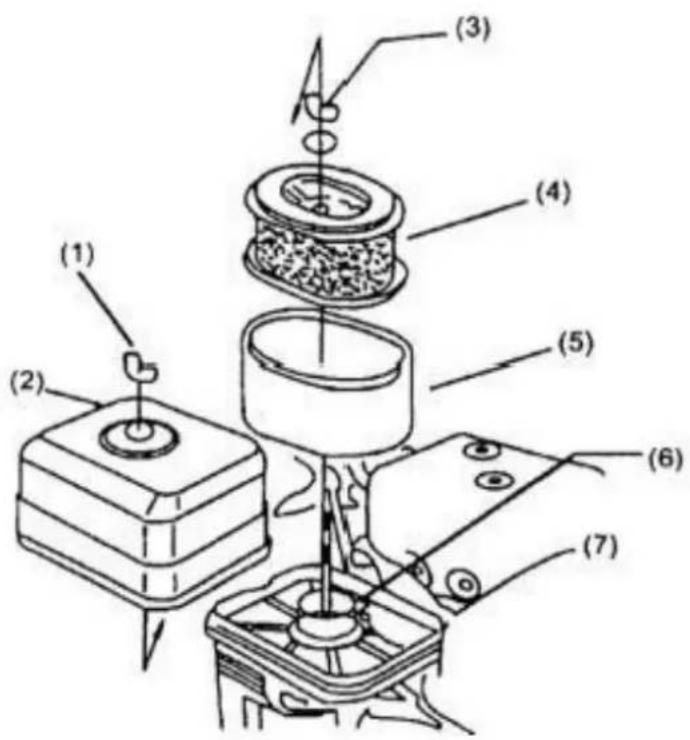

CZYSZCZENIE FILTRA POWIETRZA

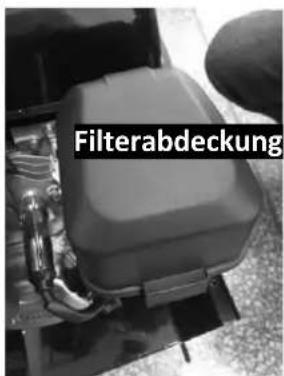

• Zdejmij pokrywę. (Rys. 12A)
• Zdmuchnij kurz z elementu filtrującego. (Ryc. 12B).

• Niektóre krople Olej SAE30 NA ten filtr piankowy stosować I potem mocno ściśnięcie, usunąć nadmiar oleju wyeliminować.
• filtruj ponownie zainstalować.

• Zamknij osłona filtra. UWAGA: Wymień filtr , jeśli jest postrzępiony, podarty, uszkodzony lub jeśli jego wymiana wydaje się niemożliwa. czysty. Rys.12A Rys.12B

Instrukcje dotyczące konserwacji silnika można znaleźć w osobnej instrukcji obsługi silnika. Przechowuj olej silnikowy zgodnie z instrukcjami podanymi w osobnej instrukcji obsługi silnika dołączonej do urządzenia. Przeczytaj uważnie instrukcję i postępuj zgodnie z nią. W normalnych warunkach filtr powietrza należy konserwować zgodnie z oddzielną instrukcją obsługi silnika. W warunkach skrajnego zapylenia filtr powietrza należy czyścić co kilka godzin. Słaba praca silnika i zatkanie filtra powietrza zwykle wskazują na konieczność serwisowania filtra powietrza. Informacje dotyczące konserwacji filtra powietrza znajdziesz w oddzielnej instrukcji obsługi silnika dołączonej do urządzenia. Świecę zapłonową należy czyścić raz na sezon i regulować jej wkład. Wymianę świecy zapłonowej zaleca się na początku każdego sezonu; Sprawdź instrukcję silnika, jaki typ świecy zapłonowej jest właściwy. Silnik należy regularnie czyścić szmatką lub szczotką. Utrzymuj układ chłodzenia (obszar wentylatora obudowy) w czystości, aby zapewnić odpowiednią cyrkulację powietrza, która jest niezbędna do wydajność silnika i jego żywotność mają kluczowe znaczenie. Upewnij się, że usunąłeś całą trawę, brud i Usuń łatwopalne osady z okolic tłumika.

składowanie Aby przygotować kosiarkę do przechowywania, należy wykonać następujące czynności.

• Opróżnij zbiornik paliwa za pomocą pompa ssąca. o OSTROŻNOŚĆ! Nie spuszczaj benzyny w pomieszczeniach zamkniętych ani w bezpośrednim sąsiedztwie otwartego ognia , itp. Pod żadnym pozorem nie pal! Opary benzyny mogą spowodować wybuch lub pożar.

• Uruchom silnik i pozwól mu pracować, aż wyczerpią się wszystkie pozostałe rezerwy benzyny i osady. ma.

• Wyjmij świecę zapłonową. Za pomocą olejarki wlać ok. 20 ml oleju do komory spalania. Naciśnij Rozrusznik, hmm ten olej równomiernie NA ten komora spalania Do rozkładać. Ustawić Ona ten świeca zapłonowa Ponownie A.

• Czysty I tłuszcz Ona ten rozpulchniacz ostrożnie Jak w górny Rozdział "Używać z tłuszcze".

• Lekko nasmaruj ostrza, aby zapobiec korozji unikać.

• Przechowywać wertykulator w miejscu niedostępnym dla osób nieupoważnionych i w miejsce suche, czyste i niezamarzające NA.

• OSTROŻNOŚĆ! Przed schowaniem kosiarki należy odczekać, aż silnik całkowicie ostygnie. Być. UWAGA: W przypadku przechowywania dowolnego typu sprzętu energetycznego w pomieszczeniu niewentylowanym lub magazyn materiałów,Manual_FX-BV240_Int24_rev02

- Upewnij się, że urządzenie jest wolne od rdzy. Posmaruj urządzenie, szczególnie kable i wszystkie ruchome części, lekkim olejem lub Silikon. - Uważaj, aby nie wygiąć ani nie uszkodzić kabli. schylać się. - Jeżeli linka rozrusznika poluzuje się w prowadnicy linki na uchwycie, odłącz i uziemij przewód świecy zapłonowej, naciśnij dźwignię sterowania ostrzami, a następnie powoli wyciągnij linkę rozrusznika z silnika. stąd. Wsuń linkę rozrusznika w śruby prowadzące linkę na Uchwyt. transport

• dźwignia transportowa w pozycji transportowej przynieść.

• Wyłączanie silnik Niebezpieczeństwo! Przed transportem należy zawsze wyłączyć silnik, odczekać aż ostygnie i odłączyć wtyczkę świecy zapłonowej. Ten Urządzenie móc w transport nie pochylony stać się. Szacunek Ona w transport des rozpulchniacz W Lub w pojeździe, aby mieć pewność, że nie ulegnie on przypadkowemu uszkodzeniu wzruszony. Przed transportem urządzenia należy opróżnić zbiornik paliwa. Korek zbiornika musi być szczelny być zamkniętym.Manual_FX-BV240_Int24_rev02

problem Możliwe powody środki zaradcze Silnik nie odpala Przepustnica nie znajduje się w prawidłowej pozycji. Ustaw przepustnicę w prawidłowej pozycji

Zbiornik paliwa jest pusty. Napełnij zbiornik paliwem: zobacz INSTRUKCJĘ. Element filtra powietrza to brudny. Czyszczenie wkładu filtra powietrza: patrz PODRĘCZNIK. Świeca zapłonowa jest luźna. Dokręć świecę zapłonową. Przewód świecy zapłonowej jest luźny lub oddzielone od świecy. Kabel świecy zapłonowej na Zamontuj świecę zapłonową. Luka nie odpowiada Świeca zapłonowa. Prawidłowa odległość między Dostosuj elektrody. Świeca zapłonowa jest uszkodzona. Zamontuj nową, prawidłowo uszczelnioną wtyczkę: patrz PODRĘCZNIK. Gaźnik napełnia się paliwem. Wyjmij wkład filtra powietrza i ciągnij za linkę rozrusznika, aż gaźnik się uwolni, a następnie zamontuj Wkład filtra powietrza. Wadliwy moduł zapłonowy. Proszę o kontakt obsługa klienta. Obroty silnika są zmniejszone

Głębokość cięcia jest zbyt duża Ustaw mniejszą głębokość cięcia Trawa jest za wysoka Przed rozluźnieniem trawnika należy go skosić. Otwór wyrzutowy jest zablokowany Zdejmij wtyczkę świecy zapłonowej i usuń blokadę wyeliminować. Filtr powietrza jest zatkany Wyczyść filtr powietrza: patrz INSTRUKCJA OBSŁUGI SILNIKA. Słabe rezultaty przy wertykulacji

Głębokość cięcia jest zbyt mała Ustaw większą głębokość cięcia . Zużyte ostrza tnące Wymiana ostrzy tnących w specjalistycznym warsztacie. Pojemnik na trawę nigdy się nie zapełnia. Pojemnik na trawę jest pełny/zatkany. Jest Zatrzymaj wertykulator. opróżnianie pojemnika na trawęManual_FX-BV240_Int24_rev02

Jeśli po długim okresie użytkowania konieczna będzie wymiana urządzenia, nie wyrzucaj go do śmieci domowych, lecz w sposób przyjazny dla środowiska.

188. TECHNICZNY DANE

Nazwa modelu FX-BV240 układ napędowy obsługiwany ręcznie Dane silnika (cm3/kW/obr./min) 212 cm3 4,1 kW/3400 obr./min Pojemność zbiornika benzyny (l)

Objętość oleju (l) 0,6 tworzywo Stal Szerokość robocza (mm) 400 mm noże + pazury 18 noży, 24 pazury Głębokość robocza (mm) minus 15 do plus 5 mm (poniżej i powyżej) Ziemia) Rozmiar koła (cale) (przód/tył) 8 cali (przód) / 8 cali (tył) uchwyt do przenoszenia z przodu Tak pojemność kosza na trawę 45LManual_FX-BV240_Int24_rev02

Producent / Producent FUXTEC Spółka z o.o. Kappstraße 69, 71083 Herrenberg Niemcy / Niemcy E-mail: [e-mail] Sieć: www.fuxtec.de Oznaczenie / nazwa wertykulator benzynowy FX-BV240 Dyrektywa WE dyrektywa 2006/42/WE 2014/30/UE Normy stosowane / stosowane standardy PN-EN ISO 14982:2009 PN-EN 13684:2018 Niniejszym oświadczamy, że w/w maszyna ze względu na twój Projekt w wersji, którą wprowadziliśmy na rynek podstawowy Wymagania bezpieczeństwa i higieny pracy wymienione Dyrektywa WE są równoważne. Wszelkie manipulacje lub modyfikacje urządzenia, które nie zostały przez nas wcześniej wyraźnie autoryzowane, powodują unieważnienie niniejszego dokumentu. Niniejszym oświadczamy, że wyżej wymieniona maszyna spełnia wymagania niezbędny wymagania bezpieczeństwa i ochrony zdrowia zawarte w wyżej wymienionych dyrektywach WE. Każdy manipulacja lub modyfikacja maszyny bez wyraźnego upoważnienia nas z góry czyni niniejszy dokument nieważnym i próżnia. Przechowywanie dokumentów technicznych: FUXTEC GmbH ● Ulica Kappska 69 ● 71083 Herrenberg ● Niemcy, L. Zirkler, kierownictwo Herrenberg, 7 listopada 2023 r.

133. Instrukcje bezpieczeństwa dla Prace konserwacyjne .............................................. 149

139. Konserwacja świec zapłonowych: ........................................................................... 155

128. Wprowadzenie i bezpieczeństwo

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Większości wypadków z udziałem silników można uniknąć, przestrzegając wszystkich instrukcji zawartych w niniejszej instrukcji i na silniku. Poniżej zilustrowano niektóre z najczęstszych zagrożeń i wyjaśniono, jak najlepiej chronić siebie i innych. Odpowiedzialność właściciela

• Nasze silniki zostały zaprojektowane z myślą o bezpiecznym i niezawodnym działaniu, jeśli są używane zgodnie z instrukcjami. Przed użyciem silnika należy przeczytać i zrozumieć niniejsze instrukcje. Niezastosowanie się do tych instrukcji może spowodować obrażenia ciała lub uszkodzenie sprzętu.

• Musisz wiedzieć, jak szybko wyłączyć silnik i jak obsługiwać wszystkie elementy sterujące. obsługiwać wszystkie elementy sterujące. Nie zezwalaj nikomu na obsługę silnika bez odpowiednich instrukcji.

• Nie zezwalaj dzieciom na obsługę silnika. Trzymać dzieci i zwierząt domowych z obszaru roboczego. Ostrożne uzupełnianie paliwa Benzyna jest łatwopalna, a jej opary mogą eksplodować. Paliwo należy tankować na zewnątrz, w dobrze wentylowanym miejscu i przy wyłączonym silniku. Nigdy nie pal w pobliżu benzyny i trzymaj z dala od innych płomieni i iskier. Benzynę należy zawsze przechowywać w zatwierdzonym pojemniku. W przypadku rozlania benzyny, przed uruchomieniem silnika należy upewnić się, że obszar jest suchy. Gorący wydech

• Wydech/tłumik bardzo się nagrzewa podczas pracy i pozostaje gorący przez pewien czas po wyłączeniu silnika. Należy uważać, aby nie dotknąć gorącego tłumika. Przed zaparkowaniem w pomieszczeniu należy odczekać, aż silnik ostygnie.

• Podczas pracy silnik należy trzymać w odległości co najmniej 1 metra od ścian budynku i innych urządzeń, aby uniknąć zagrożenia pożarowego i zapewnić odpowiednią wentylację urządzeń stacjonarnych. Nie umieszczać łatwopalnych przedmiotów w pobliżu silnika. Zagrożenie tlenkiem węgla Spaliny zawierają trujący tlenek węgla. Należy unikać wdychania spalin. Nigdy nie zostawiaj włączonego silnika w garażu lub zamkniętym pomieszczeniu.144 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Inne urządzenia Należy zapoznać się z instrukcjami dołączonymi do urządzenia napędzanego tym silnikiem, aby uzyskać informacje na temat dodatkowych środków ostrożności, których należy przestrzegać w związku z uruchamianiem, zatrzymywaniem i obsługą silnika, lub na temat odzieży ochronnej, która może być wymagana do obsługi urządzenia.

Lokalizacja naklejek bezpieczeństwa Naklejki te ostrzegają przed możliwymi zagrożeniami, które mogą spowodować poważne obrażenia. Należy je uważnie przeczytać. Jeśli naklejka odklei się lub będzie trudna do odczytania, należy skontaktować się z firmą FUXTEC w celu jej wymiany.

129. Środki ostrożności

• Podczas pracy silnika spaliny zawierają tlenek węgla. Aby uniknąć wypadków, silnik nie może być używany w pomieszczeniach zamkniętych. W przeciwnym razie istnieje ryzyko uduszenia.

• Łatwopalne, wybuchowe i inne niebezpieczne substancje muszą znajdować się z dala od silnika. W pobliżu silnika nie może znajdować się otwarty ogień.

• Podczas tankowania paliwa i oleju smarowego silnik musi być wyłączony. Palenie tytoniu jest zabronione. W przypadku przelania lub wycieku paliwa lub oleju smarowego należy je dokładnie wyczyścić przed uruchomieniem silnika.

• Używanie silnika przez niewykwalifikowane osoby jest surowo zabronione.145 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Silnik jest dostarczany do klienta bez oleju i benzyny. Oba płyny muszą zostać uzupełnione przez użytkownika przed pierwszym użyciem silnika. Jeśli przed pierwszym napełnieniem na bagnecie nadal znajduje się olej, jest to spowodowane testem fabrycznym, podczas którego każdy silnik jest uruchamiany raz w celu sprawdzenia. Wszystkie płyny eksploatacyjne są następnie usuwane, aby przygotować silnik do transportu. Niewielki film olejowy nie oznacza, że silnik zawiera wystarczającą ilość oleju. Należy go uzupełnić przed pierwszym uruchomieniem.

• Sprawdzanie i uzupełnianie poziomu oleju silnikowego Wyłącz silnik i sprawdź poziom oleju silnikowego. Odkręć bagnet oleju, aby sprawdzić, czy poziom oleju silnikowego mieści się w określonym zakresie. Jeśli poziom oleju jest zbyt niski, należy uzupełnić olej silnikowy do określonego poziomu (patrz rysunki poniżej). W tym celu należy użyć oleju silnikowego o lepkości co najmniej 15W/40SAE. (2) = maksymalny poziom oleju silnikowego (3) = minimalny poziom oleju silnikowego

• Uzupełnianie paliwa w silniku Silnik pracuje na zwykłej benzynie. Jeśli poziom benzyny w zbiorniku (1) jest zbyt niski, należy dolać benzyny przez króciec wlewu (2). Olej należy dolewać do momentu osiągnięcia czerwonego oznaczenia (3) na wewnętrznej stronie filtra (patrz rysunek poniżej). Nie mieszaj benzyny z olejem silnikowym.146 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

• Sprawdzanie filtra powietrza Ten filtr powietrza jest filtrem suchym i zawiera dwa elementy filtrujące. Filtr papierowy i filtr piankowy. Aby sprawdzić elementy filtra, należy zdjąć obudowę filtra powietrza (patrz ilustracja poniżej). Jeśli elementy filtra są zabrudzone, wyczyść je wodą. Ważne: przed ponownym użyciem należy całkowicie i delikatnie wysuszyć oba filtry.

(1) = nakrętka motylkowa (2) = Skrzynka filtra powietrza (3) = nakrętka motylkowa (4) = Filtr papierowy (5) = Filtr piankowy (6) = Pierścień uszczelniający (7) = filtr powietrza147 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

131. Uruchamianie i wyłączanie silnika

Podczas uruchamiania zimnego silnika należy zamknąć ssanie i otworzyć kranik paliwa. (patrz rysunek poniżej).

Ustaw przełącznik silnika w pozycji "ON" (patrz rysunek poniżej).148 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

W tym momencie delikatnie pociągnij za linkę rozrusznika, aż poczujesz lekki opór. Jest to pozycja wyjściowa do mocnego pociągnięcia i uruchomienia silnika. (patrz ilustracja poniżej).

Gdy silnik pracuje, powoli otwieraj przepustnicę/klawisz bez wyłączania silnika (patrz ilustracja poniżej).149 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Aby wyłączyć silnik, należy ustawić przełącznik silnika w pozycji "OFF".

132. Konserwacja silnika

Właściwa konserwacja jest niezbędna dla bezpiecznej, ekonomicznej i bezawaryjnej pracy. Pomaga również zmniejszyć zanieczyszczenie powietrza.

133. Instrukcje bezpieczeństwa dla Prace konserwacyjne

Na kolejnych stronach wymieniono niektóre z najważniejszych środków ostrożności. Nie możemy jednak ostrzec przed wszystkimi możliwymi zagrożeniami, które mogą wystąpić podczas wykonywania prac konserwacyjnych. Tylko użytkownik może zdecydować, czy wykonać daną czynność.

OSTRZEŻENIE: Nieprawidłowa konserwacja tego silnika lub nieusunięcie usterki przed użyciem może spowodować awarię, która może poważnie zranić lub zabić użytkownika. Należy zawsze przestrzegać zaleceń oraz harmonogramów przeglądów i konserwacji zawartych w niniejszej instrukcji obsługi. OSTRZEŻENIE: W przypadku nieprzestrzegania instrukcji konserwacji i środków ostrożności może dojść do poważnych obrażeń lub śmierci. Należy zawsze przestrzegać procedur i środków ostrożności wskazanych w instrukcji obsługi.150 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

• Przed rozpoczęciem prac konserwacyjnych lub naprawczych należy upewnić się, że silnik jest wyłączony. Naprawa pozwala uniknąć kilku potencjalnych zagrożeń

• Zatrucie tlenkiem węgla ze spalin silnika. Podczas pracy silnika należy zapewnić odpowiednią wentylację.

• Oparzenia spowodowane przez gorące części. Przed dotknięciem silnika i układu wydechowego należy odczekać, aż ostygną.

• Obrażenia spowodowane ruchomymi częściami. Nie należy uruchamiać silnika, chyba że zostanie wydane takie polecenie.

• Przeczytaj instrukcję przed rozpoczęciem i upewnij się, że posiadasz niezbędne narzędzia i umiejętności.

• Zachowaj ostrożność podczas pracy w pobliżu benzyny, aby zmniejszyć ryzyko pożaru lub wybuchu. pożaru lub wybuchu. Używać wyłącznie niepalnego rozpuszczalnika. rozpuszczalnik

Aby zapewnić najwyższą jakość i niezawodność, należy używać wyłącznie nowych oryginalnych części zamiennych naszej firmy. Do napraw i wymiany należy używać wyłącznie nowych oryginalnych części zamiennych naszej firmy lub ich odpowiedników.151 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Przed uruchomieniem silnika należy uzupełnić paliwo w dobrze wentylowanym miejscu. Jeśli silnik już pracuje, należy odczekać, aż ostygnie. Tankować ostrożnie, aby uniknąć rozlania paliwa. Nie napełniaj zbiornika paliwa powyżej oznaczenia na filtrze paliwa. Po zatankowaniu należy dokładnie dokręcić korek zbiornika. Nigdy nie należy tankować silnika w budynku, w którym opary benzyny mogą dostać się do płomieni lub iskier. mogą dosięgnąć użytkownika. Benzynę należy trzymać z dala od płomieni, grilla, urządzeń elektrycznych itp, elektronarzędzi itp. Rozlana benzyna stanowi nie tylko zagrożenie pożarowe, ale także powoduje szkody dla środowiska. Natychmiast usuwaj rozlaną benzynę. UWAGA: Paliwo może uszkodzić lakier i plastik. Podczas napełniania zbiornika należy uważać, aby nie rozlać paliwa na zewnątrz. Uszkodzenia spowodowane rozlanym paliwem nie są objęte gwarancją. Należy używać benzyny bezołowiowej o liczbie oktanowej 95 lub wyższej. Silniki te są zatwierdzone do pracy z benzyną bezołowiową. Benzyna bezołowiowa zmniejsza ilość osadów. Mniejsza ilość osadów w silniku i świecach zapłonowych wydłuża żywotność układu wydechowego. Nigdy nie używaj starej lub zanieczyszczonej benzyny lub mieszanki oleju i benzyny. Nie wolno dopuścić do przedostania się brudu lub wody do zbiornika paliwa. Czasami może być słyszalne lekkie iskrzenie lub ping (metaliczny odgłos stukania), gdy silnik jest pod obciążeniem. Nie jest to powód do niepokoju. Jeśli przy stałej prędkości i normalnym obciążeniu występują iskry lub stuki, należy zmienić markę benzyny. Jeśli iskry lub uderzenia nadal występują, należy skontaktować się ze specjalistycznym warsztatem.152 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

135. Pomiar poziomu oleju

Sprawdź poziom oleju silnikowego przy wyłączonym silniku i w pozycji poziomej. Zdejmij korek wlewu paliwa/taśmę i wyczyść go. Włóż bagnet i wyjmij go bez wkręcania w szyjkę wlewu. Sprawdź poziom oleju wskazany na bagnecie.

3. Jeśli poziom oleju jest niski, uzupełnij zalecany olej do krawędzi szyjki wlewu.

4 Mocno przykręć korek wlewu paliwa/taśmę.

OSTRZEŻENIE: Nie wolno uruchamiać silnika, jeśli poziom oleju jest zbyt niski. Może to spowodować nieodwracalne uszkodzenia.153 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Zużyty olej należy spuszczać, gdy silnik jest gorący. Gorący olej spuszcza się szybko i całkowicie.

• umieść odpowiedni pojemnik pod silnikiem, aby zbierać zużyty olej o a następnie odkręcić korek wlewu i spustowy.

• Poczekaj, aż zużyty olej całkowicie spłynie, a następnie ponownie włóż korek spustowy i mocno go dokręć.

• Zużyty olej silnikowy należy utylizować w sposób przyjazny dla środowiska. Zalecamy utylizację zużytego oleju w szczelnym pojemniku w centrum recyklingu lub na stacji obsługi w celu jego odzyskania. Nie wyrzucaj go do śmieci, nie wylewaj na podłogę ani do kanalizacji.

• Ustaw silnik w pozycji poziomej i wlej zalecany olej do zewnętrznej krawędzi otworu wlewu oleju.

• 4 Mocno przykręć korek wlewu paliwa/taśmę.

W zależności od temperatury otoczenia należy stosować następujący olej silnikowy:154 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

137. Kontrola filtra powietrza

Zdejmij pokrywę filtra powietrza i sprawdź filtr. Wyczyść lub wymień zabrudzone elementy filtra. Uszkodzone elementy filtra należy zawsze wymieniać.

Zanieczyszczony filtr powietrza ogranicza przepływ powietrza do gaźnika i zmniejsza wydajność silnika . Jeśli silnik jest używany w bardzo zapylonym środowisku, najlepiej czyścić filtr powietrza po każdym użyciu.

Praca silnika bez filtra powietrza lub z uszkodzonym filtrem powietrza powoduje gromadzenie się zanieczyszczeń. w silniku i powoduje jego szybkie zużycie. Tego typu uszkodzenia nie są objęte gwarancją.

138. Czyszczenie pojemnika na osad

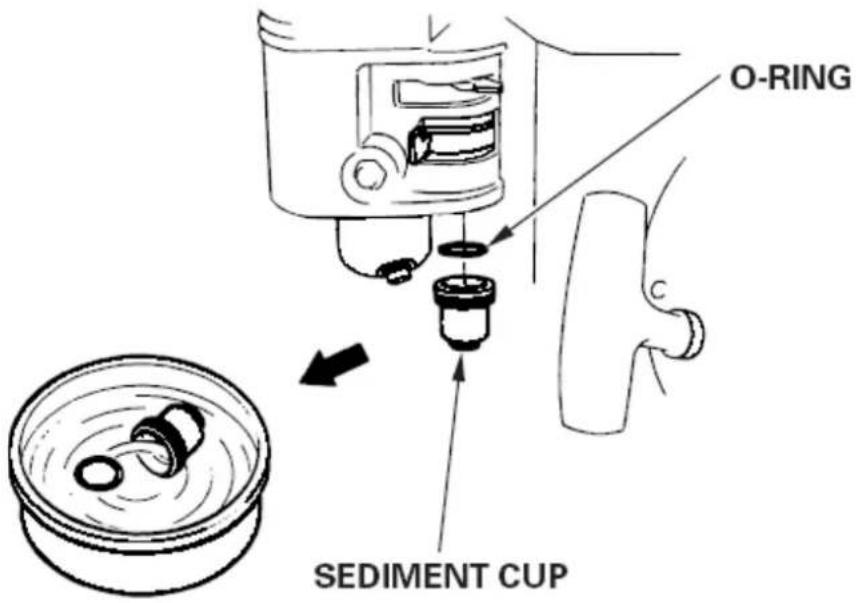

• Przekręć zawór paliwa do pozycji OFF, a następnie wyjmij pojemnik na osad paliwa i pierścień uszczelniający. Pojemnik na osad paliwa i pierścień uszczelniający.

• Umyć pojemnik na osad i o-ring za pomocą niepalnym rozpuszczalnikiem i dokładnie je wysusz.

• Włożyć o-ring do zaworu paliwa i zamontować pojemnik na osad. Mocno dokręć pojemnik na osad.

• Przekręć zawór paliwa do pozycji ON i sprawdź, czy nie ma wycieków.155 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

W przypadku nieszczelności należy wymienić pierścień uszczelniający.

139. Konserwacja świec zapłonowych:

• Odłącz złącze świecy zapłonowej i usuń zanieczyszczenia z obszaru świecy zapłonowej.

• Wykręć świecę zapłonową za pomocą odpowiedniego klucza.

• Sprawdź świecę zapłonową. Wymień ją, jeśli elektrody są zużyte lub jeśli izolacja jest pęknięta lub wyszczerbiona.

• Zmierz odległość między elektrodami świecy zapłonowej za pomocą odpowiedniego miernika. Odległość powinna wynosić od 0,6 do 0,7 mm. W razie potrzeby skoryguj odległość ostrożnie zginając elektrodę boczną.

• Świecę zapłonową należy wkładać ostrożnie i ręcznie, aby uniknąć jej nadmiernego dokręcenia.

• Po włożeniu świecy zapłonowej dokręć ją odpowiednim kluczem do świec zapłonowych.

• Podczas ponownego montażu zużytej świecy zapłonowej, dokręcić świecę zapłonową o 1/8 - 1/4 obrotu po świecy zapłonowej.

• Podczas montażu nowej świecy zapłonowej dokręcić o 1/2 obrotu po świeca zapłonowa została włożona.

• Luźna świeca zapłonowa może doprowadzić do przegrzania i uszkodzenia silnika. Jeśli świecy zapłonowej może dojść do uszkodzenia gwintu głowicy cylindrów.

• Zamontuj nasadkę świecy zapłonowej.156 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

140. Przydatne wskazówki i sugestie

Prawidłowe przygotowanie do przechowywania jest niezbędne, aby silnik działał płynnie i dobrze wyglądał. Poniższe kroki pomogą zapewnić, że rdza i korozja nie wpłyną na działanie i wygląd silnika oraz że silnik będzie łatwiejszy do uruchomienia po przechowywaniu.

Ważna uwaga: Podczas korzystania z węża ogrodowego lub myjki ciśnieniowej woda może przedostać się do filtra powietrza lub otworu tłumika. Woda znajdująca się w filtrze powietrza impregnuje filtr, a woda przedostająca się przez filtr powietrza lub tłumik może dostać się do cylindra i spowodować jego uszkodzenie. Woda mająca kontakt z gorącym silnikiem może spowodować jego uszkodzenie. Jeśli silnik pracował, przed czyszczeniem należy odczekać co najmniej pół godziny, aż ostygnie.

Benzyna utlenia się i niszczeje podczas przechowywania. Stara benzyna powoduje trudności z rozruchem i pozostawia osady które mogą zatkać układ paliwowy. Jeśli stan benzyny w silniku pogorszy się podczas przechowywania, może być konieczna naprawy lub wymiany gaźnika i innych elementów układu paliwowego. To, jak długo benzyna pozostaje w zbiorniku i gaźniku bez awarii, zależy od takich czynników, jak mieszanka benzynowa, paliwo, temperatura przechowywania i to, czy w zbiorniku znajduje się paliwo. Powietrze w częściowo napełnionym zbiorniku sprzyja degradacji paliwa. Bardzo wysokie temperatury przechowywania przyspieszają degradację paliwa. Problemy z pogorszeniem jakości paliwa mogą wystąpić w ciągu kilku miesięcy, a nawet wcześniej, jeśli benzyna nie była świeża w momencie napełniania zbiornika. Ograniczona gwarancja dealera nie obejmuje uszkodzeń układu paliwowego ani osiągów silnika. Problemy z wydajnością silnika spowodowane niedbałym przygotowaniem zapasów. przygotowanie. Zaleca się całkowite opróżnienie zbiornika paliwa i gaźnika przed przechowywaniem pojazdu przez dłuższy czas.

• Umieść zatwierdzony pojemnik na benzynę pod gaźnikiem i użyj lejka , aby uniknąć rozlania paliwa.158 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

uniknąć rozlania paliwa.

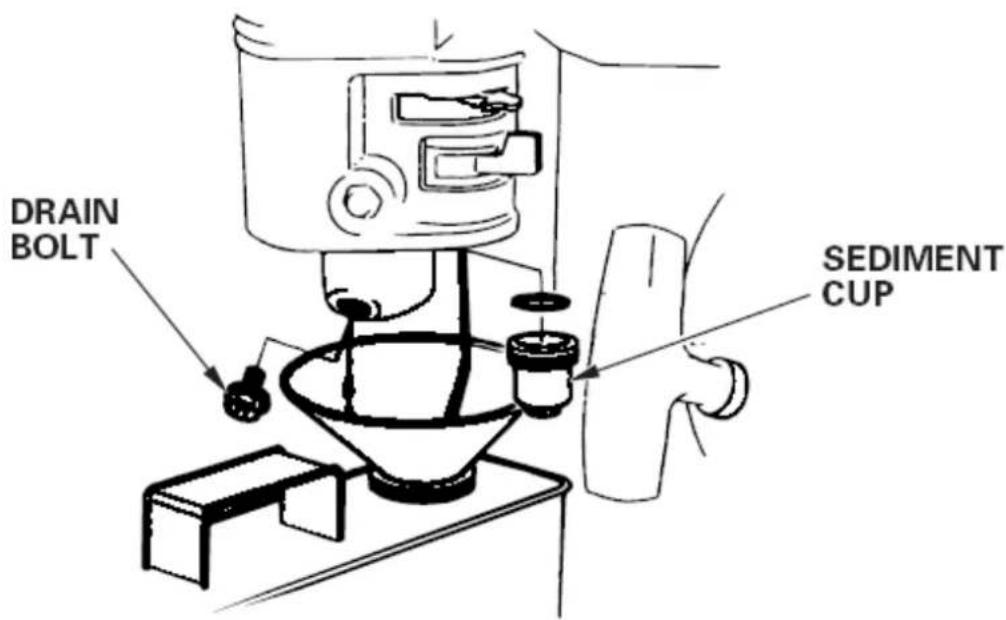

• Zdejmij korek spustowy gaźnika i pojemnik na osad, a następnie przekręć dźwignię zaworu paliwa do pozycji ON.

• Po spuszczeniu całego paliwa do pojemnika należy założyć korek spustowy i pojemnik. Dokładnie je dokręć.

• Wymień olej silnikowy.

• Wykręć świece zapłonowe.

• Wlej łyżkę stołową (5-10 cm³) czystego oleju silnikowego do cylindra.

• Pociągnij linkę rozrusznika kilka razy, aby rozprowadzić olej w cylindrze.

• Ponownie włóż świece zapłonowe.

• Powoli pociągnij linkę rozrusznika, aż poczujesz opór, a wycięcie na tarczy rozrusznika zostanie wyrównane z otworem w górnej części pokrywy rozrusznika. Spowoduje to zamknięcie zaworów, aby zapobiec przedostawaniu się wilgoci do cylindra silnika.

• Ostrożnie pociągnij linkę rozrusznika.

Jeśli silnik jest przechowywany z benzyną w zbiorniku i gaźniku, ważne jest, aby zmniejszyć ryzyko zapłonu oparów benzyny. Wybierz miejsce przechowywania, które jest dobrze wentylowane i nie znajduje się w pobliżu urządzeń, które działają z płomieniem, takich jak piekarniki, podgrzewacze wody lub suszarki. Należy również unikać miejsc, w których pracują silniki elektryczne wytwarzające iskry lub elektronarzędzia. Zalecamy przechowywanie maszyny w sposób opisany w sekcji dotyczącej benzyny, bez benzyny w zbiorniku.

Jeśli to możliwe, należy unikać miejsc przechowywania o wysokiej wilgotności, ponieważ promują rdzę i korozji. Jeśli paliwo nie zostało całkowicie spuszczone ze zbiornika, należy pozostawić dźwignię zaworu paliwa w pozycji OFF, aby zminimalizować możliwość wycieku paliwa. Urządzenie należy ustawić tak, aby silnik był wypoziomowany. Przechylenie może spowodować wyciek paliwa lub oleju. Gdy silnik i układ wydechowy są zimne, należy przykryć silnik, aby chronić go przed kurzem. Gorący silnik i układ wydechowy mogą spowodować zapłon lub stopienie niektórych materiałów. Nie używaj folii z tworzywa sztucznego jako osłony przeciwpyłowej. Nieporowata osłona zatrzymuje wilgoć wokół silnika i sprzyja powstawaniu rdzy i korozji. Jeśli paliwo zostało spuszczone podczas przygotowywania do przechowywania, należy napełnić zbiornik świeżą benzyną bezpośrednio przed ponownym użyciem. Jeśli zbiornik paliwa jest przechowywany w celu uzupełnienia paliwa, należy upewnić się, że zawiera on wyłącznie świeżą benzynę. upewnić się, że zawiera on wyłącznie świeżą benzynę. Benzyna utlenia się i pogarsza z czasem, powodując trudności z rozruchem.159 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Jeśli cylindry zostały pokryte olejem podczas przygotowywania do przechowywania, silnik może przez chwilę dymić podczas uruchamiania. Jest to normalne zjawisko.

Jeśli silnik został uruchomiony, przed załadowaniem maszyny na pojazd transportowy należy odczekać co najmniej 15 minut, aż ostygnie. Gorący silnik i układ wydechowy mogą spowodować oparzenia i zapłon niektórych materiałów. Podczas transportu należy utrzymywać poziom silnika, aby zminimalizować możliwość wycieku paliwa. Przekręć dźwignię zaworu paliwa do pozycji OFF.160 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01
