BRUKSANVISNING FX-BV240 Fuxtec

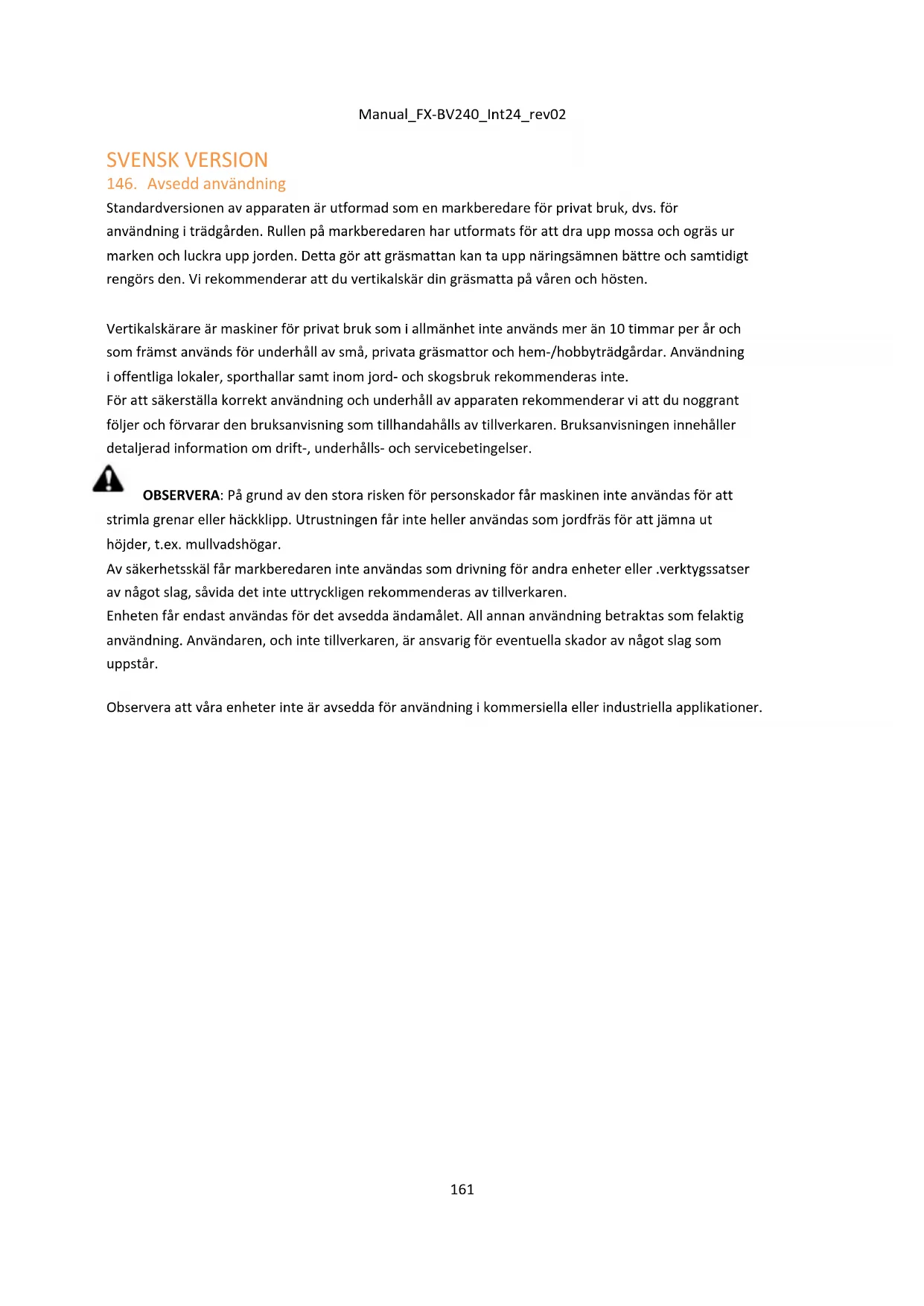

146. Avsedd användning

Standardversionen av apparaten är utformad som en markberedare för privat bruk, dvs. för användning i trädgården. Rullen på markberedaren har utformats för att dra upp mossa och ogräs ur marken och luckra upp jorden. Detta gör att gräsmattan kan ta upp näringsämnen bättre och samtidigt rengörs den. Vi rekommenderar att du vertikalskär din gräsmatta på våren och hösten. Vertikalskärare är maskiner för privat bruk som i allmänhet inte används mer än 10 timmar per år och som främst används för underhåll av små, privata gräsmattor och hem-/hobbyträdgårdar. Användning i offentliga lokaler, sporthallar samt inom jord- och skogsbruk rekommenderas inte. För att säkerställa korrekt användning och underhåll av apparaten rekommenderar vi att du noggrant följer och förvarar den bruksanvisning som tillhandahålls av tillverkaren. Bruksanvisningen innehåller detaljerad information om drift-, underhålls- och servicebetingelser. OBSERVERA: På grund av den stora risken för personskador får maskinen inte användas för att strimla grenar eller häckklipp. Utrustningen får inte heller användas som jordfräs för att jämna ut höjder, t.ex. mullvadshögar. Av säkerhetsskäl får markberedaren inte användas som drivning för andra enheter eller .verktygssatser av något slag, såvida det inte uttryckligen rekommenderas av tillverkaren. Enheten får endast användas för det avsedda ändamålet. All annan användning betraktas som felaktig användning. Användaren, och inte tillverkaren, är ansvarig för eventuella skador av något slag som uppstår. Observera att våra enheter inte är avsedda för användning i kommersiella eller industriella applikationer.Manual_FX-BV240_Int24_rev02

Läs igenom denna bruksanvisning noggrant innan du använder produkten och den på en säker för framtida bruk.förvaraplats

Håll dig på avstånd från personer i din närhet.

Var försiktig så att du inte skär dig i fingrarna eller tårna. Ta bort dig bort tändstiftsledningen innan du reparation eller underhållsarbete maskinen. Lystring! Giftiga avgaser! Försiktighet! Apparaten får inte användas i en sluten eller dåligt ventilerad miljö. Det finns risk för inandning av giftiga gaser! Undvik regn eller fukt.

Använd alltid ögon- och hörselskydd.

CE-märkning Produkten uppfyller kraven och föreskrifterna i den europeiska gemenskapen Indikator för ljudnivån Verktygets ljudnivå överstiger inte 105 dB.

VARNINGSSYMBOL: Anger Kan även försiktighetsåtgärder eller . säkerhetsanvisningartillsammans med andra symboler eller bilder.Manual_FX-BV240_Int24_rev02

Innan du använder maskinen måste du läsa instruktionerna i den här bruksanvisningen. Beakta följande säkerhetsanvisningar när du använder denna apparat för att utesluta risken för person- eller sakskador. Beakta även de specifika säkerhetsanvisningarna i respektive kapitel. Om är osäker ska du följa lagstadgade riktlinjer eller .du för förebyggande av olyckor när du använder föreskrifter apparaten FÖRSIKTIGHET! Vid användning av bensindrivna maskiner ska grundläggande försiktighetsåtgärder alltid iakttas för att risken för allvarliga personskador och/eller skador på maskinen.undvika FÖRSIKTIGHET! Denna maskin genererar ett elektromagnetiskt fält under drift. Detta fält kan störa aktiva eller passiva medicinska implantat. För att minimera risken för allvarliga eller dödliga skador rekommenderar vi att personer med medicinska implantat sin läkare och tillverkaren av de medicinska implantaten innan de använder maskinen.informerar

Användare måste lämplig utbildning i drift, justering och idrifttagning av maskinen, inklusive obehöriga driftförfaranden.få

• Läs bruksanvisningen noggrant. Bekanta dig med manöverorganen och hur maskinen används på rätt sätt. Ägna en stund åt att bekanta med maskinen före varje användningstillfälle.

• Låt aldrig barn eller personer som inte har tagit del av dessa anvisningar använda maskinen. Lokala bestämmelser kan åldern på operatören.begränsa

• Denna maskin är inte av personer (inklusive barn) med nedsatt fysisk, maskinen ska avsedd att användassåvida de inte har fått tillsyn eller instruktioner om hur användas av en person som ansvarar för deras säkerhet.sensorisk eller , eller med mental förmågabristande erfarenhet och kunskap,

• Arbeta aldrig när människor, särskilt barn eller husdjur, sig i närheten.befinner

• Observera att operatören eller användaren är för olyckor eller faror som orsakas av andra personer eller deras egendom.ansvarig

150. SÄKERHETSANVISNINGAR FÖR ANVÄNDNING AV VERTIKALDELAREN

• Kör inte motorn i slutna utrymmen, eftersom det då hälsofarlig kolmonoxid.kan bildas

• Bearbeta jorden i dagsljus eller med bra konstgjord belysning. Använd om möjligt inte jordfräsen på vått .gräs

• Säkerställ god stabilitet i .sluttningen

• Med hjulburna maskiner är det nödvändigt att gräva marken längs sluttningen och aldrig upp eller ner för sluttningen.flytta sig

• Var särskilt försiktig när du riktning i en sluttning.byter

• Bearbeta inte jorden i branta sluttningar.

• Var särskilt försiktig när du vrider på jordfräsen eller den mot dig.drar

• Stanna fräsbladen om maskinen ska tippas för att sedan transporteras till andra områden.kunna

• Använd aldrig med en defekt skyddsanordning eller med ett skyddsgaller utan påmonterad anordning som buffert eller moss- och gräsuppsamlare.jordfräsen

• Ändra inte den inställda motorstyrningen. Ändra den inte under några omständigheter.

• Starta motorn försiktigt. Håll fötterna på tillräckligt avstånd från jordfräsen.

• Starta motorn. Rorkulten får inte lutas, även om den ska lyftas under arbetets gång. Luta endast så långt som nödvändigt och endast bakifrån (användarsidan).lyft

• Sträck dig aldrig bakom eller under de roterande elementen med händer eller fötter. dig alltid på säkert avstånd från utskjutningsområdet.

• Lyft eller bär aldrig jordfräsen när är igång.motorn

• Stäng av motorn och dra ut tändstiftslocket innan du eventuella blockeringar som blockerar utmatningsområdet:avlägsnar o Innan du rensar blockeringar eller avlägsnar blockeringar i .sputum o Innan du tar bort uppsamlingspåsen eller innan du kontrollerar, rengör eller arbetar med jordfräsen. o Efter att ha kört på ett hinder. Innan du tar maskinen i drift igen och påbörjar arbetet ska du kontrollera om styrstammen är skadad och utföra nödvändiga reparationer. Om rorkulten börjar vibrera onormalt ska den genast kontrolleras.

• Stäng motorn:av o När du dig bort från fräsmaskinenflyttar . o Före tankning.

• När du stänger av motorn måste tändningslåset vara i OFF-läge (OFF- eller O-läge). Bensinkranens läge måste omkopplat till OFF eller O.vara

Håll arbetsområdet rent och väl upplyst. Röriga och mörka områden orsakar .olyckor

Kontrollera i vilken miljö maskinen används och avlägsna alla föremål som stenar, leksaker, och . pinnar kablar som kan Detta kan skador på maskinen eller skada användarenoch kastas iväg.

Använd inte denna maskin i områden med potentiellt explosiv atmosfär, t.ex. i närheten av brandfarliga vätskor, gaser eller . dammMaskinen genererar gnistor som kan antända damm eller ångor.

Håll barn och andra åskådare på avstånd när du använder maskinen. Distraktioner kan leda till att du kontrollen.tappar

152. INDIVIDUELL SÄKERHET

• Denna maskin är inte av personer (inklusive barn) med nedsatt fysisk, avsedd att användassåvida deManual_FX-BV240_Int24_rev02

inte har fått tillsyn eller om hur maskinen ska användas av en person som ansvarar för deras säkerhet.sensorisk eller , eller med mental förmågabristande erfarenhet och kunskap, instruktioner

• Barn bör hållas under uppsikt så att de inte med maskinen.leker

• Var uppmärksam, se vad du gör och sunt förnuft när du använder denna apparat.använd

• Använd inte denna apparat om du är trött, sjuk eller påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet när använder apparaten du kan till att du tappar kontrollen och skadas allvarligt.leda

• Överansträng dig inte. Se alltid till att du har ett bra grepp och balans. På så sätt får du bättre kontroll över verktyget i oväntade situationer.

• Ta bort alla justeringsnycklar eller skiftnycklar innan du sätter på maskinen. En nyckel eller skiftnyckel en roterande som är fäst vid av maskinen kan personskador.del orsaka

• Använd säker utrustning. Använd alltid ögonskydd. Säkerhetsutrustning som t.ex. dammskydd, halkfria skyddsskor, skyddshjälm eller hörselskydd minskar risken .för personskador

• Klä dig på lämpligt sätt. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar från rörliga bortaLösa kläder, smycken eller långt hår kan i rörliga .delar. fastnadelar

• Långvarig användning av apparaten kan leda till cirkulationsproblem i händerna på grund av vibrationer. Dessa effekter kan förvärras håller i handtagen Genom att använda lämpliga handskar eller ta regelbundna pauser i arbetet kan livslängden förlängas. Ta regelbundna pauser i arbetet. Begränsa den dagliga belastningen.av låga omgivningstemperaturer och/eller om man .för hårt

153. ANVÄNDNING OCH UNDERHÅLL AV BENSINDRIVNA VERKTYG

FÖRSIKTIGHET! Bensin är mycket brandfarligt och explosivt.

• Förvara bränslet i specialkonstruerade behållare för detta ändamål.avsedda

• Tanka endast utomhus och rök .inte

• Fyll på bensin innan du startar motorn. Ta aldrig bort tanklocket eller fyll på bensin när motorn är igång eller när motorn varm.är

• Försök inte att starta motorn om bensin har spillts ut, utan flytta maskinen bort från spillområdet och .undvik att skapa antändningskälla tills bensinångorna har skingrats Sätt sedan alla tank- och behållarlock ordentligt.

• Använd inte motorn i ett slutet rum, eftersom farlig kolmonoxid ansamlas.kan

• Den bensindrivna apparaten får inte användas med våld. Använd lämpligt verktyg vid tankning. Ett lämpligt verktyg utför uppgiften på ett bättre och säkrare sätt utan att du behöver dig fram.prova

• Använd aldrig .den bensindrivna apparaten om huvudströmbrytaren inte fungerar

• En maskin som inte kan manövreras med en strömbrytare är farlig och måste repareras.

• Stäng maskinen innan du gör justeringar, byter tillbehör eller förvarar . av helt och hållet Sådana förebyggande säkerhetsåtgärder risken för oavsiktlig tankverktygminskar start av den bensindrivna maskinen.

• Förvaraför oanvända maskiner utom räckhåll barn och lämna inte maskinen till personer som inte är bekanta med bensindrivna maskiner eller denna bruksanvisning. Bensindrivna verktyg är i händerna på oerfarna användare.farligaManual_FX-BV240_Int24_rev02

• Underhåll av bensindrivna apparater. Kontrollera inriktningen med avseende på provisoriskt reparerade eller trasiga av apparaten och andra faktorer som kan försämra bensinverktygets funktion. Om bensinverktyget är skadat ska det repareras innan det tas i bruk. Många olyckor orsakas av dåligt underhållna bensindrivna verktyg.delar

• Använd den bensindrivna maskinen, tillbehör och verktyg etc. i enlighet med dessa instruktioner och på det sätt som är avsett för respektive typ av bensindriven maskin, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Att använda det bensindrivna verktyget för arbete som inte är avsett kan en farlig situation.leda till

154. PERSONLIGT SKYDD

Var förberedd! Ha minst en av följande saker till hands: en lämplig brandsläckare (torrpulver) en fullt utrustad första hjälpen-låda som är lättillgänglig för maskinoperatören och skötaren. ska tillräckligt med bandage för rivsår/skärsår.Den en mobiltelefon eller annan enhet för att snabbt kunna en ambulans.ringa Arbeta inte ensam. Det måste finnas en annan person i närheten som till grunderna i första hjälpen.känner Ledsagaren måste hålla ett säkert avstånd till din arbetsplats, men måste också kunna se dig hela tiden! Arbeta endast på platser där du snabbt ringa räddningstjänstenkan !

• Följ alltid de grundläggande principerna för första hjälpen om du råkar ut för en skada.

• Om någon har skurit sig, täck såret med en ren trasa och tryck den hårt mot såret för att blodflödet.stoppa

• Se till att bensin eller olja inte kommer i kontakt med huden. Håll bensin och olja borta från ögonen. Om bensin eller olja kommer i kontakt med ögonen, tvätta dem omedelbart med rent vatten. Om irritationen kvarstår, kontakta omedelbart läkare.

• Personer med dålig blodcirkulation somutsätts för extrema vibrationer kan drabbas av skador på blodkärlen eller nervsystemet. Vibrationer kan orsaka följande symtom i fingrar, händer eller handleder: "somna" (domningar), stickningar, smärta, irritation, stickande känsla, förändring av hudfärg eller hud. Om något av dessa symtom uppstår ska du omedelbart läkare. I händelse av brand är det säkerheten som prioriteras:

• Om det börjar brinna i motorn eller om det kommer rök från något annat ställe än avgassystemet ska du först avlägsna dig från apparaten för att din fysiska säkerhet.garantera

• Använd en pulverbrandsläckare att elden för att förhindra sprider sig.

• En panikartad reaktion kan leda till att branden och andra skador blir ännu mer omfattande.

155. UNDERHÅLL OCH FÖRVARING

• Se till att alla muttrar, bultar och och skruvar är åtdragnaatt apparaten är i säkert driftskick.

• Kontrollera regelbundet gräsuppsamlaren med avseende på tecken på slitage .och funktionsstörningar

• Kom ihåg att på apparater med kugghjul kan rörelsen hos ett kugghjul få de andra kugghjulen att också börja .snurra

• När du justerar apparaten, se till att du inte fingrarna mellan rörliga tänder och fasta delar avManual_FX-BV240_Int24_rev02

• Vid underhållsarbeten på tänderna tänderna måste man uppmärksam vara på att kan röra sig motorn även när är avstängd.

• För din egen säkerhets skull bör slitna eller skadade delar bytas ut omedelbart. Använd endast originalreservdelar .och originaltillbehör

• Förvara apparaten på en plats som är för barn.oåtkomlig

• Förvara aldrig maskinen med bensin i tanken i en byggnad där ångorna orsaka öppen eld eller gnistor.kan

• Låt motorn svalna innan du den i något hölje.förvarar

• För att minska risken för brand ska motorn, ljuddämparen, batterifacket och bränsleförvaringsutrymmet hållas fria från gräs, halm, mossa, löv och överflödigt fett.

• Om bränsletanken måste tömmas måste detta ske utomhus. Det tömda bränslet förvaras i en behållare som är särskilt avsedd för bränsleförvaring eller kasseras på lämpligt sätt.skaManual_FX-BV240_Int24_rev02

2. Spak för justering av arbetshöjd

8. oljesticka och påfyllningsöppning för

10. Tanklock för bensin

6. djupkontroll arbetshöjdjustering

• Fäst det nedre styret med bultar, brickor och låsfästen i apparatkroppen. (Fig.2A/ Fig.2B/ Fig.2C)

• Koppla ihop det nedre styret och det övre styret med skruvar, brickor och låsbeslag. (Fig.2D/ Fig.2E/ Fig.2F)

• Fäst kabelklämmorna på den markerade positionen och fäst sedan kabeln. (Fig.2G) Bild 2A Bild 2B Bild 2C Bild 2D Fig.2E Fig.2F Fig.2G Skruv

Fästanordning för slutare KabelklämmaManual_FX-BV240_Int24_rev02

• Skruva loss låsfästena som det nedre handtaget fästes med. (Bild 3A)

• Flytta det nedre handtaget uppåt eller nedåt och justera det till önskad höjd. Två justeringshöjder kan väljas för denna vertikalskärare; det nedre handtaget är högst på två höjder och på en höjd.lägst

• Ställ in rätt höjd och säkra sedan det nedre handtaget med låsfästena. OBSERVERA: Det nedre handtagets vänstra och högra sida måste in på samma höjd.ställas

För att fästa: Lyft bakluckan och fäst gräsuppsamlaren på baksidan av vertikalskäraren. (Fig.4A/Fig.4B/Fig.4C). Så här tar du bort den: Ta tag i och lyft upp bakstycket och ta bort gräsuppsamlaren. OBSERVERA: Innan du ansluter gräsuppsamlaren till maskinen ska du se till att motorn är avstängd och att gräsklipparen inte .roterar Bild 4A Fig. 4B Fig. 4C

INSTALLATÖR För gasreglaget från motorn till kabelgenomföringen. (Bild 5) Bild 5

För spaken utåt för att lossa den från stativet. För spaken framåt eller bakåt för att justera höjden. (Fig. 6 och se 6.4). Bild 6

Fyll på bensin och olja i motorn enligt anvisningarna i den separata motorinstruktionen för din markberedare. Läs anvisningarna noggrant. FÖRSIKTIGHET! Bensin är mycket .lättantändlig Förvara bränslet i behållare som är särskilt avsedda för detta ändamål. Tanka endast utomhus och innan du startar motorn. Rök inte under tankning eller arbete med bränslet. Ta aldrig bort tanklocket eller fyll på bensin när motorn är igång eller när motorn är varm. Motorn får inte startas om bensin spillts ut. I så fall måste maskinen flyttas bort från spillområdet ochManual_FX-BV240_Int24_rev02

ingen antändningskälla får finnas förrän bensinångorna har skingrats. Fäst alla bränsletankar och behållarlock ordentligt i sitt ursprungliga läge. Innan du lutar markberedaren för att underhålla knivarna eller tömma oljan får det inte finnas något bränsle i tanken. OBSERVERA: Fyll på aldrig bränsletanken , när motorn är igång eller innan motorn har svalnat i minst 15 minuter efter start.

FÖR ATT STARTA MOTORN

• Innan motorn startas ska motorbrytaren ställas i läge "ON". (Bild 7A)

• För att starta en , kall motorställ gasreglaget i fig. ). läge "On" (7BFlytta gasreglaget till läget "Off". o position. (Bild 7B).

• Ställ dig bakom maskinen, ta tag i bromsspaken och håll den mot det nedre handtaget. (Bild )7C

• Håll i bromsspaken enligt Fig.7C och dra snabbt upp starthandtaget enligt Fig.7D. Efter att motorn startats, för långsamt kabeln i kabelstyrningsbultarnatillbaka .

• gasreglaget i läge "On". (Bild 7F)

OBSERVERA! Om klippaggregatet kommer i kontakt med marken kan apparaten röra sig ryckigt.

OBSERVERA: Bladet rotera under några sekunder efter att motorn har stängts av.fortsätter att

• Släpp bromsspaken för att stoppa motorn och klingan. (Bild )8A

• Ställ motorbrytaren i läge "OFF". (Bild 8B) Bild 8A Bild 8B

Arbete utan gräsuppsamlare (tillval) Du kan arbeta med vertikalskäraren med eller utan gräsuppsamlare. När du tar bort gräsuppsamlaren fälls skyddsklaffen ner. När du klipper utan gräsuppsamlaren kastas gräsklippet direkt på marken. (Bild 9A)

Arbete med gräsuppsamlaren Vid arbetemed gräsuppsamlaren kastas . gräsklippet via gräsuppsamlarenOm gräsuppsamlaren full av klipprester måste du tömma och rengöra .gräsuppsamlaren

• Stäng av motorn och vänta tills den .

• Lyft skyddsklaffen och lossa gräsuppsamlaren. (Bild 9B)

• Töm innehållet. Bild 9A Bild 9B

FÖRSIKTIGHET: Ställ inte in markberedaren utan att först av motorn.stänga Din router är utrustad med en spak för höjdjustering, som erbjuder ett arbetslägen Arbetslägena är dimensionerade i höjderna -3 mm, -6 mm, -9 mm, -12 mm och -15 mm.stort antal .

• Stanna markberedaren och koppla bort tändstiftskabeln innan du enhetens klipphöjd.ändrar

• För att ändra klipphöjden vrider du den främre ratten medurs eller moturs till önskad höjd.

• För transportspaken till transportläget för att förhindra att klippaggregatet marken när arbetet är klart.rör vid Bild 10A Bild 10B Bladets topp Bladets bottenManual_FX-BV240_Int24_rev02

OBSERVERA: Se till att du arbetshandskar.använder Varning: Använd endast som är godkända av tillverkaren. originalaxlar för markberedare/luftare Enheten kan med markberedarvalsen eller luftarvalsen.monteras Byt endast ut rullen mot en originalrulle, eftersom detta garanterar optimal prestanda och säkerhet under alla förhållanden. Gör så här om du vill byta ut markberedningsvalsen eller den luftningsvals som finns som tillval.

• Stäng av motorn och låt den svalna.

• Ta bort .tändstiftslocket

• Ta bort .gräsuppsamlaren Lyft apparaten något på framsidan. Obs: Lyft inte för högt, då ut från kan bränsle läcka ; vid behov av .tankentappa innan du valsbränslet byter

• Ta bort de fyra skruvarna. (Fig. 11B)

• Lyft upp rullen och dra ut den i pilarnas riktning. (Bild 11C) Bild 11A Bild 11B Sätt fast rullen.

• Skjut in den nya rullen i pilarnas riktning, för in axeln i sexkantshylsan och tryck in den andra sidan i hållaren. (Fig.11C/ Fig.11D/ Fig.11E).

• Montera tillbaka rullen med de två skruvarna.

• Kontrollera att rullen sitter korrekt.

Markberedaren skjuts för hand över den gräsyta som ska grävas upp. Skärverktygen drivs av en bensinmotor. Klippdjupet ställs in genom att justera den individuella centrala höjdjusteringsmekanismen. Släpper loss Klippaggregatet roterar för att avlägsna filtlagret som bildats av mossa, lav och ogräs och transporterar det lossade materialet utåt eller in i gräsuppsamlaren. Under klippningen tränger knivarna ner i jorden och ser till att gräsmattan luckras upp och att näringsämnena kan tas upp bättre. Vi rekommenderar att gräsmattan luckras upp på våren (april/maj) och hösten (oktober). Ventilera Klippaggregatet (luftningsvalsen) roterar, kammar gräsmattan och luftar de lätt mossbelupna områdena. Den borttagna mossan transporteras till utsidan eller in i gräsuppsamlaren. Under luftningen gnuggas markytan, vilket förbättrar dräneringen och samtidigt underlättar syreupptagningen. Vi rekommenderar att gräsmattan luftas vid behov under hela växtsäsongen.

Använd endast originaltändstift vid byte. För att uppnå bästa möjliga resultat bör tändstiftet bytas ut var 100:e drifttimme. BROMSBELÄGG Kontrollera och/eller byt ut motorbromsbeläggen regelbundet på kundservicecentret. Endast originaldelar får användas som ersättningsdelar.

• HJUL - Smörj kullagren minst en gång per säsong med ett lätt .smörjmedel

• MOTOR - Följ motorhandboken för information om .smörjningManual_FX-BV240_Int24_rev02

FÖRSIKTIGHET: Spraya inte motorn med en slang. Det finns för risk vatten skadar motorn eller förorenar bränslesystemet.

• Torka av softtoppen med en torr trasa.
• Rengör däcket genom att luta vertikalskäraren så att tändstiftet uppåt.pekar

LUFTFILTER FÖR MOTOR

FÖRSIKTIGHET: Låt inte smuts eller damm täppa till luftfiltrets skumelement. Motorns luftreningselement måste servas (rengöras) efter 25 timmars regelbunden användning. Om maskinen används i torra, dammiga förhållanden måste skumelementet kontrolleras regelbundet.

• Ta bort locket. (Fig. 12A) • Blås bort från filterelementet. damm (Bild 12B).
• Applicera några droppar SAE30-olja oljapå skumfiltret och tryck sedan hårt avlägsna överflödig
• filtret. • Stäng filterlocket. OBS: Byt ut filtret om det är slitet, trasigt, skadat eller om det inte längre går att det.rengöra Bild 12A Fig. 12B

MOTOR Underhållsinstruktioner för motorn finns i den separata motorhandboken. Förvara motoroljan i enlighet med anvisningarna i den separata motorhandboken som medföljer din apparat. FilterkåpaManual_FX-BV240_Int24_rev02

Läs och följ instruktionerna noggrant. Underhåll luftfiltret enligt den separata motorhandboken under normala förhållanden. Under extremt dammiga förhållanden måste luftfiltret rengöras med några timmars mellanrum. Dålig motorprestanda och .igensättning är vanligtvis tecken på att luftfiltret bör servas Information om underhåll av luftfiltret finns i den separata motorhandboken som medföljer din apparat. Tändstiftet bör rengöras en gång per säsong och insatsen återställas. Byte av tändstift rekommenderas i början av varje säsong; kontrollera motorhandboken för rätt typ av tändstift. Rengör motorn regelbundet med en trasa eller borste. Håll kylsystemet (området kring husfläkten) rent så att luften kan cirkulera ordentligt, vilket är viktigt för kylningen av motorn. motorns prestanda och livslängd. Se till att ta bort allt gräs, smuts och skräp. Avlägsna brandfarliga avlagringar från ljuddämparens område.

Förvaring Följande steg bör utföras för att förbereda gräsklipparen för förvaring.

• Töm bensintanken med en .sugpump o FÖRSIKTIGHET! inte ut bensin i slutna utrymmen eller i omedelbar närhet av öppen eld Töm Rök inte under några omständigheter! Bensinångor kan orsaka explosioner eller bränder.etc.

• Starta motorn och låt den gå tills den förbrukat alla kvarvarande bensinreserver och avlagringar.har

• Ta bort tändstiftet. Häll ca 20 ml olja i förbränningskammaren med hjälp av en oljekanna. Aktivera startmotorn för att fördela oljan jämnt över förbränningskammaren. .

• Rengör och smörj in markberedaren noggrant enligt beskrivningen " i avsnittet " av Användningovan.

• Smörj in knivarna med lätt fett för att korrosion.förhindra

• Förvara vertikalskäraren oåtkomligt för obehöriga och på en torr, ren och frostfri plats.

• FÖRSIKTIGHET! Motorn måste vara heltinnan gräsklipparen ställs för förvaring nedkyld . OBS: Vid förvaring av någon typ av energiutrustning i ett oventilerat eller materiallager, - se till att apparaten är rostfri. Stryk in apparaten, särskilt kablar och alla rörliga delar, med en lätt olja eller silikon. - se till att du inte böjer eller några kablar.knäcker - Om startkabeln lossnar från kabelstyrningen på handtaget ska du koppla bort och jorda tändstiftskabeln, trycka in knivreglaget och sedan långsamt dra startkabeln ur motorn. utSkjut in startlinan i linstyrningsbultarna på handtaget.Manual_FX-BV240_Int24_rev02

• Stänga av motorn Fara! Stäng alltid av motorn, låt den svalna och dra ut tändstiftskontakten transport. före Apparaten får inte lutas transport. När du transporterar markberedaren i eller på ett fordon måste se till att den inte kan sig oavsiktligt.du Töm bränsletanken innan du transporterar apparaten. Bränslelocket måste vara ordentligt stängt.Manual_FX-BV240_Int24_rev02

Problem Möjliga orsaker Korrigerande åtgärder Motorn startar inte Gasventilen är inte i rätt läge. Flytta gasventilen till rätt läge

Bensintanken är tom. Fyll tanken med bränsle: se MANUAL. Luftfilterelementet är nedsmutsad. Rengör luftfilterelementet: se MANUAL. Tändstiftet sitter löst. Dra åt tändstiftet. Tändstiftskabeln är lös eller separerad från ljuset. Tändstiftskabel på Montera tändstift. Avståndet motsvarar inte Tändstift. Korrekt avstånd mellan Ställ in elektroderna. Tändstiftet är defekt. Montera en ny, korrekt tätad kontakt: se MANUAL. Förgasaren är full av bränsle. Ta bort luftfilterelementet och dra kontinuerligt i startkabeln tills förgasaren har frigjort sig och montera sedan luftfilterelementet. Luftfilterelement. Defekt tändningsmodul. Vänligen kontakta Kundservice. Motorvarvtalet sänks

Skärdjupet är för stort På mindre Ställ in skärdjup Gräset är för högt Klipp gräsmattan innan du lossar den. Utmatningsöppningen är blockerad Ta bort tändstiftet Dra ut tändstiftslocket och ta bort blockeringen. Luftfiltret är igensatt Rengör luftfiltret.: se MOTORHANDBOKEN Dåliga resultat vid scarifying

Skärdjupet är för grunt Ställ in på ett större skärdjup. Slitna skärblad Byte av skärblad i en specialiserad verkstad. Gräsuppsamlaren fylls aldrig. Gräsuppsamlaren Gräsuppsamlaren full/igensatt.

Stoppa vertikalskäraren. Uppsamlare för gräs TomtManual_FX-BV240_Int24_rev02

Om maskinen måste bytas ut efter långvarig användning ska den inte slängas i hushållsavfallet utan kasseras på ett miljövänligt sätt.

Modellnamn FX-BV240 Drivsystem Manuellt manövrerad Motordata (cc/kw/rpm) 212cc 4,1 kW/3400 varv/min Volym bensintank (l) 3,6 Oljevolym (liter) 0,6 Material Stål Arbetsbredd (mm) 400 mm Knivar + klor 18 knivar ,24 klor Arbetsdjup (mm) minus 15 till plus 5 mm (under och över) Jorden) Hjulstorlek (tum) (fram/bak) 8 tum (fram) / 8 tum (bak) Bärhandtag framtill

Kapacitet för gräsuppsamlare 45LManual_FX-BV240_Int24_rev02

Tillverkare / producent FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Tyskland / Tyskland E-post: E-post [e-mail] Webb: www.fuxtec.de Beteckning / namn FX-BV240 bensindriven vertikalskärare EG-direktiv 2006/42/EG/ EG-direktiv 2014/30/EU Angewandte Normen / tillämpliga standarder EN ISO 14982:2009 EN 13684:2018 Härmed försäkrar vi att ovannämnda maskin, den version som vi har släppt ut på marknaden, uppfyller Alla ingrepp i eller ändringar av maskinen som inte uttryckligen har godkänts av oss i förväg gör detta dokument ogiltigt.de grundläggande säkerhets- och hälsokraven i det angivna .EG-direktivet Härmed försäkrar vi att den ovan nämnda maskinen uppfyller de grundläggande säkerhets- och hälsokraven i de ovan nämnda EG-direktiven. Alla i eller ändringar av maskinen som inte uttryckligen godkänts av oss i förväg gör detta dokument .ogiltigt Förvaring av de tekniska dokumenten: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Tyskland, L. Zirkler, verkställande direktör Herrenberg, den 7 november 2023

Leonhard Zirkler, verkställande direktör Tillverkare: FUXTEC GmbH KAPPSTRASSE 69 71083 HERRENBERG TYSKLAND Förvaring av tekniska dokument: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Tyskland L. Zirkler, ledningsgruppManual_FX-BV240_Int24_rev02

117. Säkerhetsinstruktioner för Underhållsarbete ......................................................... 133

112. Introduktion och säkerhet

VIKTIG SÄKERHETSINFORMATION

De flesta olyckor med motorer kan undvikas om du följer alla anvisningar i den här handboken och på motorn. Några av de vanligaste farorna illustreras nedan och det förklaras hur du bäst kan skydda dig själv och andra. Ägarens ansvar

• Våra motorer är konstruerade för säker och tillförlitlig drift när de används enligt anvisningarna. Läs och förstå dessa anvisningar innan du använder motorn. Underlåtenhet att följa dessa anvisningar kan leda till personskador eller skador på utrustningen.

• Du måste veta hur du snabbt stänger av motorn och hur du manövrerar manövrera alla reglage. Tillåt inte att någon använder motorn utan att ha fått korrekta instruktioner.

• Låt inte barn använda motorn. Håll barn och husdjur från arbetsområdet. Tankning med omsorg Bensin är mycket brandfarligt och bensinångor kan explodera. Tanka utomhus, på en väl ventilerad plats och med motorn avstängd. Rök aldrig i närheten av bensin och håll andra lågor och gnistor borta. Förvara alltid bensin i en godkänd behållare. Om du spiller bensin, se till att området är torrt innan du startar motorn. Varmt avgassystem

• Avgasröret/ ljuddämparen blir mycket varm under drift och förblir varm en stund efter att motorn har stängts av. Var försiktig så att du inte rör vid ljuddämparen när den är varm. Låt motorn svalna innan du parkerar bilen inomhus.

• Håll motorn på minst 1 meters avstånd från husväggar och annan utrustning under drift för att undvika brandrisker och för att säkerställa tillräcklig ventilation av fast utrustning. Placera inte brännbara föremål i närheten av motorn. Risk för kolmonoxid Avgaserna innehåller giftig kolmonoxid. Undvik att andas in avgaserna. Lämna aldrig motorn igång i ett garage eller slutet utrymme.128 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Andra enheter Läs instruktionerna som medföljer den motoriserade enheten för ytterligare säkerhetsåtgärder som ska iakttas i samband med start, stopp och drift av motorn, eller för skyddskläder som kan krävas för att använda enheten.

Placering av säkerhetsdekaler Dessa dekaler varnar för möjliga faror som kan leda till allvarliga skador. Läs dem noggrant. Om ett klistermärke lossnar eller blir svårt att läsa, kontakta FUXTEC för ersättning.

113. Försiktighetsåtgärder

• När motorn är igång innehåller avgaserna kolmonoxid. För att undvika olyckor får motorn inte användas inomhus. I annat fall riskerar du att kvävas.

• Brandfarliga, explosiva och andra farliga ämnen måste hållas på behörigt avstånd från motorn. Ingen öppen låga får förekomma i närheten av motorn.

• Vid påfyllning av bränsle och smörjolja måste motorn vara avstängd. Rökning är inte tillåten. Om bränsle eller smörjolja rinner över eller läcker ut måste det rengöras noggrant innan motorn startas.

• Det är strängt förbjudet för okvalificerade personer att använda motorn.129 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Motorn levereras till kunden utan olja och bensin. Båda vätskorna måste fyllas på av användaren innan motorn används för första gången. Om det fortfarande finns olja på oljestickan före den första påfyllningen beror det på fabrikstestet, där varje motor startas en gång för att kontrolleras. Därefter tappas alla driftvätskor ur för att göra motorn klar för transport. En liten oljefilm betyder inte att motorn innehåller tillräckligt med olja. Se till att fylla på före första start.

• Kontroll och påfyllning av motoroljenivån Stäng av motorn och kontrollera motoroljenivån. Skruva av oljestickan och kontrollera om motoroljenivån ligger inom det angivna intervallet. Om oljenivån är för låg ska du fylla på motorolja upp till den angivna nivån (se siffrorna nedan). Använd för detta ändamål minst 15W/40SAE motorolja.

(2) = maximal påfyllningsnivå för motorolja (3) = lägsta påfyllningsnivå för motorolja

• Påfyllning av bränsle i motorn Denna motor drivs med vanlig bensin. Om bensintankens nivå (1) är för låg, fyll på bensin genom påfyllningsöppningen (2) Fyll på olja tills den röda markeringen (3) på filtrets insida nås (se bild nedan). Blanda inte bensin med motorolja.130 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

• Kontroll av luftfiltret Detta luftfilter är ett torrfilter och innehåller två filterelement. Ett pappersfilter och ett skumfilter. För att kontrollera filterelementen, ta bort luftfilterhuset (se illustrationen nedan). Om filterelementen är smutsiga, rengör dem med vatten. Viktigt: lufttorka båda filtren helt och försiktigt innan de används igen.

115. Starta och stoppa motorn

När du startar motorn kall, stäng choken och öppna bensinkranen. (se bilden nedan).

Vrid motorbrytaren till läge "ON" (se bilden nedan).

Dra nu försiktigt i startkabeln tills du känner ett lätt motstånd. Detta är utgångsläget för att dra hårt132 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

och starta motorn. (se illustrationen nedan).

När motorn är igång, öppna gasreglaget/choken långsamt utan att stänga av motorn (se bilden nedan).133 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Stäng av motorn genom att vrida motorströmbrytaren till läget "OFF".

116. Underhåll av motor

Bra underhåll är avgörande för en säker, ekonomisk och problemfri drift. Det bidrar också till att minska luftföroreningarna.

117. Säkerhetsinstruktioner för Underhållsarbete

På följande sidor listas några av de viktigaste säkerhetsföreskrifterna. Vi kan dock inte varna dig för alla möjliga faror som kan uppstå vid underhållsarbeten. Det är bara du som kan avgöra om du ska utföra ett visst arbete eller inte.

VARNING: Felaktigt underhåll av denna motor eller underlåtenhet att åtgärda ett problem före användning kan leda till ett fel som kan orsaka allvarliga skador eller dödsfall. Följ alltid rekommendationerna samt inspektions- och underhållsscheman i denna bruksanvisning. VARNING: Allvarliga personskador eller dödsfall kan inträffa om underhållsinstruktioner och försiktighetsåtgärder inte följs korrekt. Följ alltid de procedurer och försiktighetsåtgärder som anges i bruksanvisningen.134 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

• Se till att motorn är avstängd innan du påbörjar underhålls- eller reparationsarbeten. Reparation undviker flera potentiella risker

• Kolmonoxidförgiftning från motoravgaser. Se till att ventilationen är tillräcklig under motorns drift.

• Brännskador orsakade av heta delar. Låt motorn och avgassystemet svalna innan du rör vid dem.

• Skador på grund av rörliga delar. Starta inte motorn om du inte blivit tillsagd att göra det.

• Läs instruktionerna innan du börjar och se till att du har de verktyg och kunskaper som krävs.

• Var försiktig vid arbete i närheten av bensin för att minska risken för brand eller explosion. brand eller explosion. Använd endast ett icke brandfarligt lösningsmedel. lösningsmedel

För att säkerställa högsta kvalitet och tillförlitlighet, använd endast nya originalreservdelar från vårt företag. För reparationer och utbyten, använd endast nya originalreservdelar från vårt företag eller likvärdiga reservdelar.135 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

118. Påfyllning av bränsle

Tanka på en väl ventilerad plats innan du startar motorn. Om motorn redan är igång, låt den svalna. Tanka försiktigt för att undvika bränslespill. Fyll inte tanken längre än till markeringen på bränslefiltret. Dra åt tanklocket ordentligt efter tankning. Tanka aldrig motorn i en byggnad där bensinångor kan nå lågor eller gnistor. kan nå dig. Håll bensinen borta från lågor, grillar, elektriska apparater etc, elverktyg etc. Bensinspill är inte bara en brandfara utan skadar även miljön. Städa omedelbart upp bensinspill. OBS! Bränsle kan skada lack och plast. Var försiktig så att du inte spiller bränsle utanför tanken när du fyller den. Skador som orsakas av utspillt bränsle täcks inte av garantin. Använd blyfri bensin med ett oktantal på 95 eller högre. Dessa motorer är godkända för drift med blyfri bensin. Blyfri bensin minskar avlagringar. Färre avlagringar i motorn och tändstiften förlänger avgassystemets livslängd. Använd aldrig gammal eller förorenad bensin eller en blandning av olja och bensin. Låt inte smuts eller vatten tränga in i bränsletanken. Ibland kan en liten gnista eller ett ping (metalliskt knackande ljud) höras när motorn belastas. Detta är ingen anledning till oro. Om gnistor eller knackningar uppstår vid konstant hastighet och normal belastning, byt bensinsort. Om gnistor eller stötar fortsätter att uppstå, kontakta en fackverkstad.136 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Kontrollera motoroljenivån med avstängd motor och i horisontellt läge. Ta bort påfyllningslocket/tejpen och rengör den. Sätt i oljestickan och ta ut den utan att skruva fast den i påfyllningsöppningen. Kontrollera oljenivån som anges på oljestickan.

3. Om oljenivån är låg, fyll på med rekommenderad olja upp till påfyllningsrörets kant.

VARNING! Kör inte motorn om oljenivån är för låg. Detta kan orsaka irreparabel skada.137 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Tappa av den använda oljan när motorn är varm. Varm olja dräneras snabbt och fullständigt.

• placera en lämplig behållare under motorn för att samla upp spillolja

• och ta sedan bort påfyllningskranen och avtappningspluggen.

• Låt den använda oljan rinna av helt och hållet, sätt sedan tillbaka avtappningspluggen och dra åt den ordentligt.

• Kassera använd motorolja på ett miljövänligt sätt. Vi rekommenderar att du lämnar in den använda oljan i en sluten behållare på en återvinningscentral eller bensinstation för återvinning. Släng den inte i soporna och häll inte ut den på golvet eller i avloppet.

• Med motorn i horisontellt läge, fyll på rekommenderad olja upp till ytterkanten av oljepåfyllningsöppningen.

Använd följande motorolja, beroende på omgivningstemperaturen:138 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

Ta bort luftfilterkåpan och inspektera filtret. Rengör eller byt ut smutsiga filterelement. Skadade filterelement måste alltid bytas ut.

Ett smutsigt luftfilter begränsar luftflödet till förgasaren och minskar prestandan hos motorn. Om du använder motorn i en mycket dammig miljö är det bäst att rengöra luftfiltret efter varje användning.

Om motorn körs utan luftfilter eller med ett skadat luftfilter ansamlas smuts. i motorn och gör att den slits ut snabbt. Denna typ av skada täcks inte av garantin.

122. Rengöring av sedimentbehållaren

• Vrid bränslekranen till OFF-läget och ta sedan bort bränslesedimentbehållaren och O-ringen. bränslesedimentbehållaren och O-ringen.

• Tvätta sedimentbehållaren och O-ringen med ett icke brandfarligt lösningsmedel och torka dem noggrant.

• Sätt in O-ringen i bränsleventilen och montera sedimentbehållaren. Dra åt sedimentbehållaren ordentligt.

• Vrid bränslekranen till läge ON och kontrollera om det läcker. Byt O-ringen om det finns läckage.139 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

123. Underhåll av tändstift:

• Ta bort tändstiftskontakten och avlägsna smuts från tändstiftsområdet.

• Ta bort tändstiftet med en lämplig skiftnyckel.

• Kontrollera tändstiftet. Byt ut det om elektroderna är slitna eller om isoleringen är sprucken eller flisig.

• Mät avståndet mellan tändstiftets elektroder med en lämplig mätare. Avståndet ska vara mellan 0,6 och 0,7 mm. Om nödvändigt, korrigera avståndet genom att genom att försiktigt böja sidoelektroden.

• Sätt i tändstiftet försiktigt och för hand för att undvika att det dras åt för hårt.

• När du har satt i tändstiftet ska du dra åt det med en lämplig tändstiftsnyckel.

• Vid återmontering av det använda tändstiftet, dra åt tändstiftet 1/8 - 1/4 varv efter att tändstiftet tändstiftet har satts i.

• När du installerar ett nytt tändstift dra åt den 1/2 varv efter att tändstiftet tändstiftet har satts i.

• Ett löst tändstift kan bli överhettat och skada motorn. Om du om du drar åt tändstiftet för hårt kan topplocksgängan skadas.

124. Hjälpsamma tips och råd

För att säkerställa att motorn fungerar smidigt och ser bra ut är det viktigt att den förbereds ordentligt inför förvaringen. Följande steg hjälper till att säkerställa att rost och korrosion inte påverkar motorns funktion och utseende och att motorn är lättare att starta efter förvaring.

Viktig anmärkning: Vid användning av trädgårdsslang eller högtryckstvätt kan vatten tränga in i luftfiltret eller ljuddämparens öppning. Vatten i luftfiltret impregnerar filtret och vatten som passerar genom luftfiltret eller ljuddämparen kan tränga in i cylindern och orsaka skador. Vatten som kommer i kontakt med en varm motor kan orsaka skador. Om motorn har varit igång ska du låta den svalna i minst en halvtimme innan du rengör den.

Bensin oxiderar och försämras under lagring. Gammal bensin orsakar startsvårigheter och lämnar avlagringar som kan täppa till bränslesystemet. Om bensinen i motorn försämras under förvaringen kan det bli nödvändigt att förgasaren och andra komponenter i bränslesystemet repareras eller bytas ut. Hur länge bensinen stannar kvar i tanken och förgasaren utan att sluta fungera beror på faktorer som bensinblandningen, bränslet, förvaringstemperaturen och om det finns bränsle i tanken eller inte. Luft i en delvis fylld tank främjar försämringen av bränslet. Mycket varma förvaringstemperaturer påskyndar försämringen av bränslet. Problem med bränsleförstöring kan uppstå inom några månader, eller ännu tidigare om bensinen inte var färsk när tanken fylldes på. Återförsäljarens begränsade garanti täcker inte skador på bränslesystemet eller motorns prestanda. problem med motorprestanda orsakade av försumlig förberedelse av lager. förberedelser. Vi rekommenderar att du tömmer tanken och förgasaren helt innan du ställer bilen i förvaring under en längre tid.

• Placera en godkänd bensindunk under förgasaren och använd en tratt för att undvika att spilla bränsle.

• Ta bort förgasarens avtappningsplugg och sedimentbehållaren och vrid bränsleventilens spak till läge ON.

• När allt bränsle har tömts ut i behållaren sätter du tillbaka avtappningspluggen och förvaringsbehållaren. Dra åt dem ordentligt.142 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01

• Ta bort tändstiften.

• Häll en matsked (5-10 cm³) ren motorolja i cylindern.

• Dra i startsnöret flera gånger för att fördela oljan i cylindern.

• Sätt i tändstiften igen.

• Dra sakta i startlinan tills du känner ett motstånd och skåran på startskivan är i linje med hålet på ovansidan av rekylstartarens kåpa. Detta stänger ventilerna för att förhindra att fukt kommer in i motorcylindern.

• Dra försiktigt tillbaka startlinan.

Om motorn förvaras med bensin i tank och förgasare är det viktigt att minska risken för antändning av bensinångor. Välj en förvaringsplats som är väl ventilerad och inte ligger i närheten av apparater som arbetar med en låga, t.ex. ugnar, varmvattenberedare eller torktumlare. Undvik också områden där gnistgenererande elmotorer eller elverktyg är i drift. Vi rekommenderar att maskinen förvaras på det sätt som beskrivs i avsnittet om bensin, utan bensin i tanken.

Undvik om möjligt förvaringsutrymmen med hög luftfuktighet, eftersom det främjar rost och korrosion. Om inte allt bränsle har tömts ur tanken ska du lämna bränsleventilens spak i OFF-läget för att minimera risken för bränsleläckage. Placera enheten så att motorn är i våg. Tippning kan orsaka bränsle- eller oljeläckage. När motorn och avgassystemet är kalla ska du täcka över motorn för att skydda den från damm. En varm motor och ett varmt avgassystem kan antända eller smälta vissa material. Använd inte plastfolie som dammskydd. Ett icke-poröst skydd håller kvar fukt runt motorn och främjar rost och korrosion. Om bränsle har tappats ur under förvaringsförberedelserna ska du fylla på ny bensin omedelbart innan du använder tanken igen. Om du förvarar en bensintank för påfyllning, se till att den endast innehåller färsk bensin. att den endast innehåller färsk bensin. Bensin oxiderar och försämras med tiden, vilket kan orsaka startsvårigheter. Om cylindrarna har täckts med olja under förvaringen kan motorn ryka en kort stund när den startas. Detta är normalt.

Om motorn har varit igång ska du låta den svalna i minst 15 minuter innan du lastar maskinen på transportfordonet. En varm motor och ett varmt avgassystem kan orsaka brännskador och antända vissa material. Håll motorn i nivå under transport för att minimera risken för bränsleläckage. Vrid spaken till bränsleventilen till OFF-läget.143 Manual_Motorhandbuch_FX-BV240_FX-BV240ECO_Int24_rev01
