Producttype	Elektrische motofrees
Merk	Grizzly
Model	EGT 1545
Opgenomen vermogen	1500 W
Nominale spanning	230 V ~, 50 Hz
Beschermingsklasse	II
Beschermingsgraad	IPX4
Werkbreedte	360 / 450 mm
Maximale werkdiepte	180 mm
Aantal messen	4 of 6 (paarsgewijs monteren)
Gewicht	13 kg
Geluidsdrukniveau (L_pA)	82,6 dB(A) ; K_pA = 3 dB
Gemeten geluidsvermogensniveau (L_WA)	92,84 dB(A) ; K_wA = 0,70 dB
Gegarandeerd geluidsvermogensniveau	93 dB(A)
Trilling (a_h)	1,796 m/s² ; K = 1,5 m/s²
Motortype	Elektrisch, onderhoudsvrij
Aandrijving	Oliebad gesmeerde transmissie
Functies	Spitten, kluiten breken, mest mengen
Montage	Inklapbare handgreep, in hoogte verstelbare wielen (4 standen)
Veiligheid	Ontgrendelknop, automatische uitschakeling bij overbelasting, bescherming tegen wegslingeren
Onderhoud	Reiniging na gebruik, messen paarsgewijs vervangen, droog bewaren
Garantie	24 maanden (uitgezonderd commercieel gebruik en normale slijtage)
Reserveonderdelen	Beschikbaar: handgreepset (91105531), messenset (91105534)
Repareerbaarheid	Erkend servicecentrum, reparaties mogelijk op offerte
Inbegrepen accessoires	Wielen, handgrepen, montagegereedschap, riemclip, handleiding

Veelgestelde vragen - EGT 1545 Grizzly

Hoe start ik de motofrees Grizzly EGT 1545?

Sluit het verlengsnoer aan op het apparaat, maak een trekontlastingslus en steek de stekker in het stopcontact. Druk op de ontgrendelknop (25) en vervolgens op de starthendel (26). Laat de ontgrendelknop los. De messen gaan draaien.

Hoe stop ik het apparaat?

Laat de starthendel (26) los. Wacht tot de messen volledig tot stilstand zijn gekomen voordat u de stekker uit het stopcontact trekt. Raak de draaiende messen niet aan.

Hoe stel ik de werkhoogte in?

Draai de vleugelschroef (17) en de vleugelmoer (18) op de wielas los. Stel de wielas in op een van de 4 standen en draai vervolgens weer vast.

Hoe vervang ik de freesmessen?

Trek de stekker uit het stopcontact en wacht tot de messen stilstaan. Draai de inbusschroef (27) en de zelfborgende moer van het messenpaar los. Verwijder het versleten paar, reinig de as met biologisch afbreekbare olie, monteer het nieuwe paar met de juiste draairichting (pijlen gelijk). Draai vast met een nieuwe schroef.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag handschoenen, veiligheidsschoenen en een veiligheidsbril. Houd kinderen en huisdieren op afstand. Werk niet in de regen. Trek de stekker uit het stopcontact voor onderhoud. Wacht tot de messen stilstaan voordat u het apparaat aanraakt.

Hoe onderhoud ik de motofrees?

Reinig na elk gebruik de messen en het apparaat met een borstel of een droge doek. Spuit biologisch afbreekbare olie op de messen. Controleer de bevestiging van schroeven en de staat van de kabels. Bewaar het apparaat droog en buiten het bereik van kinderen.

Welke accessoires zijn inbegrepen en hoe monteer ik de wielen?

Het apparaat wordt geleverd met 2 wielen, een wielas, een as, splitpennen en doppen. Monteer de as op de behuizing, steek de as erin, zet vast met vleugelschroeven, plaats de wielen en zet ze vast met splitpennen en doppen.

Hoe transporteer of berg ik het apparaat op?

Zet het apparaat uit en trek de stekker eruit. Wacht tot de motor is afgekoeld. Klap de handgreep in door de vleugelmoeren los te draaien. Draag het apparaat niet aan de kabel. Bewaar het droog, niet in een plastic zak.

Wat te doen bij motoroverbelasting?

De motor stopt automatisch. Laat het apparaat volledig afkoelen voordat u het opnieuw start. Vermijd forceren op te harde grond of met te veel stenen.

Waar vind ik reserveonderdelen en after-sales service?

Reserveonderdelen zijn verkrijgbaar op www.grizzlytools-service.eu. Voor reparaties neemt u contact op met het servicecentrum dat in de handleiding wordt vermeld. Bewaar het aankoopbewijs voor de garantie van 24 maanden.

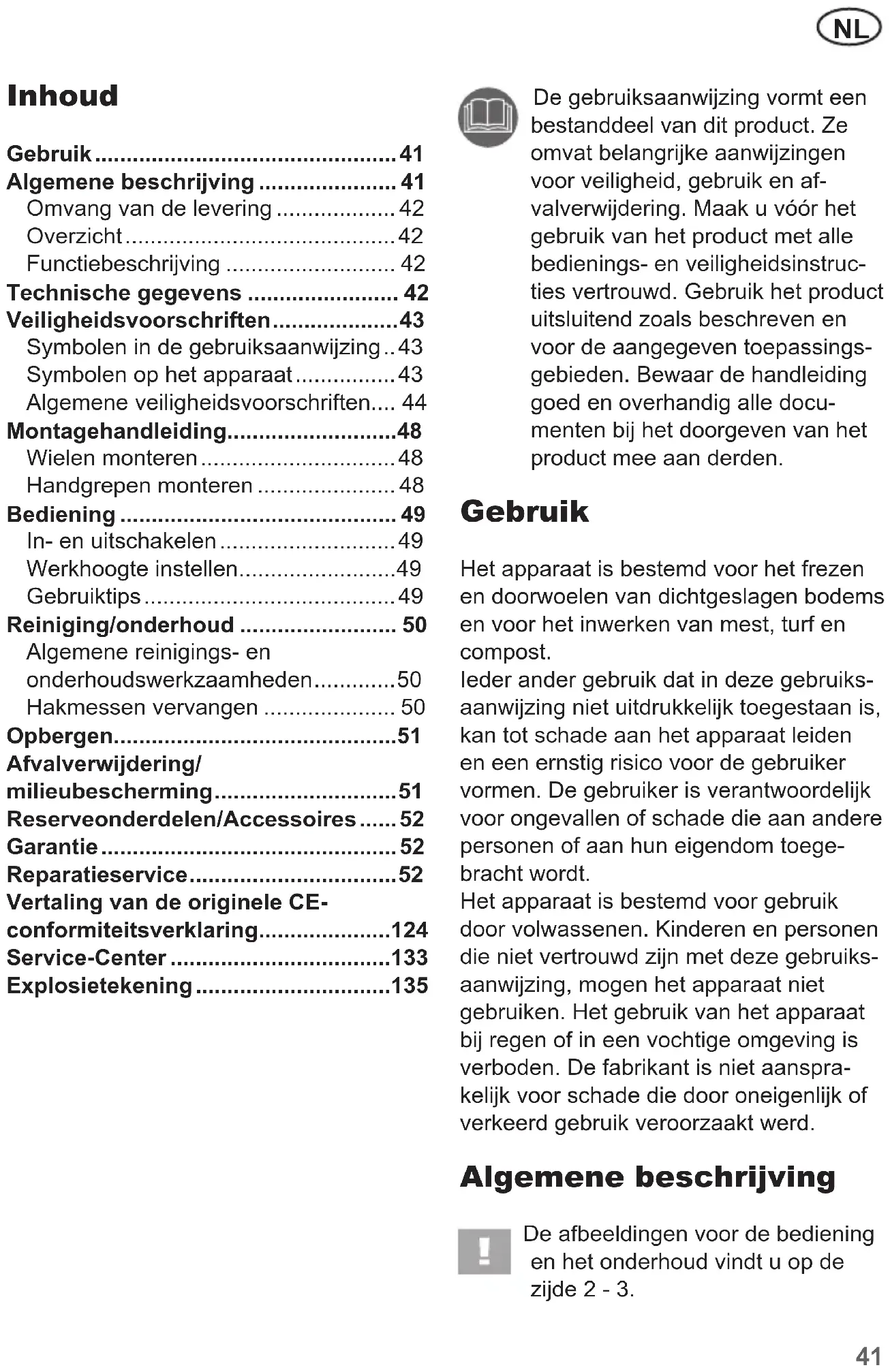

GEBRUIKSAANWIJZING EGT 1545 Grizzly

Vertaling van de originele gebruiksaanwijzing

Algemene beschrijving 41

Omvang van de levering 42

Overzicht 42

Functiebeschrijving 42

Veiligheidsvoorschriften 43

Symbolen in de gebruiksaanwijzing...43

Symbolen op het apparaat 43

Algemene veiligheidsvoorschriften.... 44

Montagehandleiding. 48

Wielen monteren 48

Handgrepen monteren 48

Bediening 49

In- en uitschakelen 49

Werkhoogte instellen. 49

Gebruiktips 49

Reiniging/onderhoud 50

Algemene reinigings- en

onderhoudswerkzaamheden.50

Hakmessen vervangen 50

Opbergen. 51

Afvalverwijdering/

milieubescherming. 51

Reserveonderdelen/Accessoires.....52

Garantie 52

Reparatieservice. 52

Vertaling van de originele CE-

conformiteitsverklaring. 124

Service-Center 133

Explosietekening 135

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veriligheid, gebruik en afvalverwijdering. Maak u voor het gebruik van het product met alle bedienings- en veriligeidsinstructies vertrouwd. Gebruik het productuitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documents bij het doorgeven van het product mee aan derden.

Gebruik

Het apparaat is bestemd voor het frezen en doorwoelen van zichtgeslagen bodems en voor het inwerken van mest, turf en compost.

leder ander gebruik dat in deze gebruiks-aanwijzing Niet uitdrukkelijk toegestaan is, kan tot schade aan het apparaat leiden en een ernstig risico voor de gebruiker vormen. De gebruiker is verantwoordelijk voor ongevalten of schade die aan andere personen of aan hun eigendom toegebracht worden.

Het apparaat is bestemd voor gebruik door volwassenen. Kinderen en personen die Niet vertrouwd zijn met deze gebruiks-aanwijzing, mogen het apparaat Niet gebruiken. Het gebruik van het apparaat bij regen of in een vochtige omgeving is verboden. De fabrikant is Niet aansprakelijk voor schade die door oneigenlijk of verkeerd gebruik veroorzaakt werden.

Algemene beschrijving

De afbeeldingen voor de bediening en het onderhoud vindt u op de zichde 2 - 3.

Omvang van de levering

Neem het apparaat voorzichtiguit de verpakking en controllerer of de volgende onderdelen volledig zich:

• Motorbehuizing met hakmessen
• Twee handgrepen
• Twee centrale stangen
  Dwarsbeugel (kunststoff)
• Montage-onderdelen voor de montage van de stangen (6 schroeven, 6 vleugelmoeren, 2 kruskopschroeven)
• Montage-onderdelen voor de montage van de wielen (wielstangen, wielas, 2 wielen, 2 aflsuitkappen, 2 splints, 2 inbusschroeven, 2 moeren, vleugelschroef, vleugelmoer)
  Inbussleutel
  Riemclip
• Gebruiksanaanjwijing

Overzicht

1 Handgreep

2 Netsnoer

3 Dwarsbeugel (kunststof)
4 Twee centrale stangen

5 Kabelklem

6 Onderste stang

7 Motorbehuizing
8 Aandrijving
9 Aandrijfas
10 Hakmes
11 Riemclip

12 Wielstang
13 Wielas
14 Wiel
15 Inbusschroeven
16 Moer
17 Vlinderschroef
18 Vleugelmoer

19Splint
20 Afsluitkap

21 Kruiskopschroeven

22 Schroeven
23 Vleugelmoeren

24 Trekontlasting

25 Ontgrendelingsknop
26 Starthendel

27 Zeskantschroef

28 Zelfborgende moer

Functiebeschrijving

De handbediende elektrische tuinhak isuitgerust met een onderhoudsvrije elektromotor en een aandrijving met oliebadssmering.

Als snij-inrichting heeft het apparaat vier roterende geleharde hakmessen, die automatisch in de bodem indringen.

De aluminiumstang kan opgeklapt worden om de cultivator makkelijk te konnen opbergen.

De werkung van de bedieningsonderdelen vindt u in onderstaande beschrijving.

Technische gegevens

Elektrische tuinhak... EGT 1545

Opnamevermogen van de motor..1500 W

Netspanning 230 V\~,50 Hz

Beschermingsniveau

Vibratie aan het handvat

(a_h) 1,796 m/s²; K= 1,5 m/s²

Geluids- en trillingsniveauaus werden overeenkomstig de normen en bepalingen in de conformiteitverklaring bepaald.

De aangegeven trillingemissiewaarde.
werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijkking van een stuk elektrisch gereedschap met een
ander gebruikt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

hinkelijk van de manier, waarop?

het elektrische gereedschap gelebrukt worden, kan de trilingemissiewaarde tijdens het efectieve gebruik van het elektrische gereedschap van de aangegeven waardeverschillen.

Deoodzaak bestaat,veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de bloatstelling in de effectieve gebruiksomstandigheden gebaseerd zich (hierbij moet er met alle aandelen van de bedrijfscyclus rekening gehonden worden, zo bijvoorbeeld met tijden, tijdens dewelke het elektrische gereedschap uitgeschakeld is, en tijden,tijdens dewelke het weliswaar ingeschakeld is,maar zonder belasting functioneert).

Veiligheidsvoorschriften

In dit hoofdstuk worden de essentièle veiligheidsvoorschriften voor het werken met de elektrische tuinhak behandeld.

Symbolen in de gebruiks-aanwijzing

Gevaarsymbol met informatie over depreventie van personen- of zaakschade.

Gebodsteken (inplaats van het uitroepingsteken worden het gebod toegelicht) met informatatie over depreventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Draag beschermende hand Schoenen

Stekker uit het stopcontact trekken

Symbolen op het apparaat

Opgelet!

Gebruiksaanwijzing lezen.

Draag een veiligheidsbril.

Draag beschermende hand Schoenen

Draag veiligheidsschoenen.

Verwondingsgevaar door wegslingerende delen! Omstaande Personen mogen nicht in de gezarenzone komen.

Opgelet! Voor reinigings- en onderhoudswerkzaamheden het apparaat uitschakelen en de stekkeruit het stopcontact trekken.

Gevaar door beschadigd netsnoer. Aansluitkabels verwijderd houden van de hakmessen!

Verwondingsgevaar door roterende componenten! Na het uitschakelen blijven de hakmessen nog even draaien. Wacht tot het apparaat volledig tot stilstand is gekomen.

Informatie over het geluids-niveau L_WA in dB.

Elektrische apparaten mo- gen Niet samen met het huishoudelijk afval verwijderd worden.

Draairichting van de hakmessen

Algemene veiligheidsvoorschriften

Waarschuwing! Dit apparaat kan bij ondeskundig gebruik ernstige letsels veroorzaken. Lees aandachtig de gebruiksaanwijzing en maak u goed vertrouwd met alle bedieningsonderdelen voor u met het apparaat aan de slag gaat.

Als het netsnoer van dit apparaat beschadigd worden, moet het door de fabrikant of door+zijn klantenserviceafdeling of door een gelijkwaardig gekwalificeerde persoon verrangen worden omGeVaren te vermijden.

Lees volgende veiligheids-instructies om risico's op brand, elektrische schokken, verwondingen van personen en materiele schade uit te sluiten:

Voorbereiding:

• Dit apparaat dient nicht om door personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gebruikt te worden; tenzij zich van een voor de veiligheid instaande persoon onder toezicht staan of tenzij zich van deze LASTe instructies krijgen, hoe het apparaat te gebruiken is.

• Kinderen dieren onder toezicht te staan om te vrijwaren dat zeniet met het apparaat spelen.

• Het apparaat mag uitsluitend door voldoende geschoolde Personen bediend worden.
• Personen, die nicht met gebruiksaanwijzing vertrouwd zijn,ogens het apparaat nicht gebruiken.

In wetten enplaatselijke ver- orderingen kan een minimumleeftijd voor het gebruik ervan opgenomen zich.

• Gebruik het apparaat nooit als er Personen, vooral kinderen, en huisdieren in de buurt�.
  Denk eraan dat de gebruiker voor ongevalen met andere personen of met hun eigendom verantwoordelijk is.
  Maak u vertrouwd met uw omgeving en let op maybe gevaren die men tijdens het werkken misschien Niet kan horen.
• Controller het terrein waar het apparaat gebruikt worden en verwijder stenen, stokken, draden en andere vreemde voorwerpen die gegren en wegelingerd+kunnen worden.
• Draag geschikte werkkledij zoals stevige schoenen met een antislipzool en een stevige lange broek. Gebruik het apparaat Niet als u blootsvoets loopt of open sandalen draagt.
• Draag persoonlijke beschermingsuitrusting en.altijd eenveiligheidsbril. Afhankelijk van de aard en toepassing van het elektrische gereedschap zal het dragen van persoonlijke

beschermingsuitrusting zoals een stofmasker, slipvaste veiligheidsschoenen, een veiligheidshelm of gehoorbeschemming het risico op lichamelijk letsel verlagen.

• Om snijverwondingen te voorkomen, schakelt u het apparaat Niet in als het zich Niet in werkpositione befindt.
  Voer voor ieder gebruik een zichcontrole van het apparaatuit. Gebruik het apparaat Niet als veiligheidsinrichtingen (bijv. inschakelblokkering of veiligheidsafdekking), delen van desnij-inrichting of bouten ontbreken, versleten of beschadigdijken. Controller in het bijzonder de netaansluitkabel en de starthendel op beschadigingen.
• Om een onbalans te voorkomen, moet in geval van beschadigde werktuigen en bouden de volledige setervangen worden.
• Gebruik enkel verwangonderdenen en toebehoren die door defabrikant geleverd en aanbevolen worden. Het gebruik van vreemde componenten leidt tot onmiddelijk verlies van de garantie.

Werken met het apparatus:

Houd handen en voeten tijdens het werken, in het bijzonder bij het opstarten, ver van de hakmessen. Er bestaat verwondingsgevaar!

NL

• Houd rekening met de bepalingen met betrekking tot de geluidsoverlast en deplaatselijke voorschriften. Het gebruik van het apparaat kan op bepalde dagen (bijv. zon- en feestdagen), op bepalde tijdstippen van de dag (tijdens de middag, 's nachts) of in bepalde gebieden (bijv. bij kuuroorden,ziekenhuizen enz.) beperkt of verboden
• Het apparaat mag nicht gebrukt worden voor hetkleiner makev van stenen of voor het omspitten van grasperken. De kans bestaat dat het apparaat hierdoor beschadigd worden.
• Gebruik het apparaat Niet bij regen, slecht wee of in een vochtige omgeving (zoals bij tuinvijvers of zwembaden). Werk enkel bij daglicht of bij goede verlichting.
  Ga verstandig te werk. Werk Niet met het apparaat als u moe bent of onvoldoende geconcentreerd of na het innemen van alcohol of medicatie. Neem.altijd vrijdig een pauze.
  Zorg bij het werken voor een stevige positie, vooral op hellingen. Werk algijd dwars op de helling, nooit op- of afwaarts. Wees bijzonder voorzichtig als u de werkrichting op de helling verandert. Werk Niet op te steile hellingen.
• Als op een hellend terrein het risico van weglijkden bestaat,要去 het apparaat door een tweede persoon vastgehonden worden met een stang of kabel.

Deze person moet hoger op de helling staan op voldoende afstand van de werktuigen.

• Houd het apparaat tijdens het werkken algijd vast met beiden handen.
  Zorg ervoor dat de handvatendroog en proper+zijn.
  Let op bij het achteruitgaan.Ukunt struikelen!
• Wees uiterst voorzichtig wanner u de machine keert of wanner u ze nadert.
• Indien het tot een blokkering van de hakmessen door een vreemd voorwerp komt, schakelt u het apparaatuit en trekt u de netstekkeruit. Verwijder het vreemde voorwerp (bijvoorbeeld wortel) voordat u het apparaat terug in gebruik neemt.
• Werk nicht met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Werk vooral Niet met beschadigde of ontbrekende beveiligingsmechanismen.
  Overbelast het apparaat Niet. Werk enkel in het aangegeven vermogensbereik. Gebruik geen lichte machines voor zware arbeid. Gebruik het apparaat enkel voor de taken waarvoort het bestemd is.
• Voorkom beschadigingen aan het apparaat. Breng geen extra gewichten aan en trek het apparaat Niet over een vaste ondergrond zoals tegels of trappen.
• Kijkuit voor bijzondere risico's bij het werken op moeilijk

(Rocky, hard of vergelijkbaar) Verdiepingen.

Arbeidsonderbrekingen:

Opgelet! Na het uitschakelen van het apparaat blijven de hakmessen nog een aantal seconden draaien. Wacht tot de hakmessen volledig tot stilstand gekomen zijn. Er bestaat verwondingsgevaar.

• Het apparaat mag nicht opgetild of getransporteerd worden, zo-lang de motor draait. Als u van terrein verandert, schakel dan het apparaat uit en wacht tot de hakmessen stil staan. Trek dan de stekker uit het stopcontact.

• Laat het apparaat nooit onbeheerd.akter.
  Schakel het apparaatuit, wacht tot de hakmessen stil staan en trek dan de stekker uit het stopcontact:

• altijd, als u de machine verlaat,

• als u bodem- of plantendelen verwijdert,
• als het apparaat nicht gebrukt wordt,
• bij alle onderhouds- en reingingswerkzaamheden,
• als de aansluitkabel beschadigd of verward is,

• als het apparaatijdens het werken op een hindernis komt of als er ongewone vibraties optreden. Controller het apparaat in dit geval op beschadigingen en LAST het indien nodig herstellen.

• Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Bij Niet naleving bestaat brand- of ontploffingsgevaar.

Onderhoud en opbergen:

Zorg ervoor dat alle moeren, bouteen en schroeven goed vastzitten en het apparaat in een veilige werktoestand is.
- Probeer het apparaat Niet zich te herstellen, tenzij u hiervoor opgeleid bent. Laat alle werkzaamheden die Niet in deze gebruiksaanwijzing vermeld worden, door ons servicecenteruitvoeren.
- Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
- Onderhoud het apparaat zorgvuldig. Houd de messen scherp en proper zodat u beter en veiliger kunt werken.
Leef de onderhoudsvoorschriften na.

Elektrische veiligheid:

Opgelet! Het apparaat mag enkel met een onbeschadigde aansluit- en verlangkabel gebrukt worden. Zoniet bestaat er kans op een elektrische schok.

• Houd de netaansluitkabel ver van de messen. Leid het netsnoer zoveel möglichk awhile de bedieningspersoon. Als de kabelijdens het gebruik beschadigd worden, trekt u onmiddelijk de stekker uit.

Raak in geen geval het netsnoer aan zolang de stekker Niet uitgetrokken is.

Zorg ervoor dat de netspanning overeenkomt met de informatatie op het typeplaatje.
Vermijd lichaamscontact met geaarde delen (bijv. metalen hekken, palen).
- De koppeling van de verlangkabel moet gegen water beschermd�,uit rubber bestaan of met rubber bekleed�. Gebruik enkel verlangkabels die bestemd� voor gebruik buiten en overeenkomstig aangeduid�. De diameter van de verlangkabel moet ten minste 2,5mm^2 bedragen. Rol een kabeltrommel voor gebruik algijd volledig af. Controller de kabel op beschadigingen.
- Gebruik voor het aanbrengen van de verlangkabel de waarvoor voorziene kabelophanging.
- Draag het apparaat Niet aan de kabel. Gebruik de kabel Niet om de stekkeruit het stopcontact te trekken. Houd de kabel verwijderd van warmtebronnen, olie en scherpe hoeken.
- Sluit het apparaat uitsluitend aan op een stopcontact met RCD (aardlekschakelaar) met een uitschakelstroom van maximaal 30mA .

Montagehandleiding

Trek voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact.

Zorg er bij de montage voor, dat het netsnoer Niet vastgeklemd raakt en voldoende speling heeft.

Wielen monteren

1. Bevestig de wielstang (12) op de onderkant van het apparaat met behulp van 2 inbusschroeven en 2 moeren.

2. Schuif de wielas (13) door de wielstang (12).

3. Bevestig de wielas (13) met vleugelschroef (17) en de vleu-gelmoer (18) op de gewenste werkhoogte. Er zich 4 standen möglichk.

1. Zeteenwiel(14)opde wiel-as(13)zodat deafsluitkap(20)naar buiten wijst.

2. Bevestig het wie1 (14) op de wielas (13) met behulp van de meegeleverde splint (19).

3. Duw de afslutkap (20) op het wie1 (14).
4. Monteer opdezelfde manier het tweeede viel.

Handgrepen monteren

1. Schuif beiden handgrepen (1a/1b) in de dwarsbeugel (3). Schuif de dwarsbeugel (3) met de meegeleverde kruiskop-schroeven (21) achteraan op de stangen van de handgrepen (1) vast.

2. Schroef de beiden centrale stangen (4) op de handgrepen (1a/1b). Schuif daartoe de meegeleverde schroeven (22) door de boorgaten en schroef ze vast met behulp van de vleugelmoeren (23).

1. Schuif de centrale stangen (4) op de onderste stang (6) en bevestig ze met behulp van de 4 schroeven (22) en vleugelmoeren (23).

Bediening

Houd rekening met de bepalingen met betrekking tot de geluidsoverlast en deplaatselijke voorschriften.

In- en uitschakelen

Controleer erst of het apparaat geen voorwerpen raakt alvorens het in te schakelen. Houd het stevig met beiden handen vast.

1. Sluit het verlengsnoer aan op het stopcontact van het apparatusat.
2. Vorm van het uiteinde van het verlengsnoer een lus en hang deze aan de trekontlasting voor de kabel (24).
3. Sluit het apparaat aan op het elektricieteitsnet.
4. Hang het verlengsnoer in de riemclip (11) en bevestig deze aan de broekriem.
5. Om het apparaat in te schakelen, drukt u eerst op de ontgrendelknop (25) van de handgreep en dan drukt u op de starthendel (26). Laat de ontgrendelknop (25) los. De hakmessen (10) beginnen terotoeren en graven zich in de grond in.
6. Om het apparaat UIT te schakelen, maar u de starthendel (26) los.

Let op! Nadat het apparaat is uitgeschakeld, draaien de hakmessen (10) nog enkele seconden

verder. Raak de roterende hakmessen (10) Niet aan. Er bestaat een risico op verwondingen.

Werkhoogte instellen

1. Draai de vleugelschroef (17) en de vleugelmoer (18) op de wilstang (12) los.
2. Stel de wielas op de gewenste werkhoogte in.

Er zich 4 standen möglichk.

1. Bevestig de wielas (13) met de vleugelschroef (17) en de vleugelmoer weeop de wielstang (12).

Gebruiktips

Houd het apparaat tijdens het werkken algijd stevig vast met beiden handen en let op uw voeten.

Er bestaat gevaar voor ongelukken door de hakmessen.
Let op bij hetchyteruitgaan. Ukunt struikelen!

Raak de aandrijving nicht aan –\ deze kan na een lange werkingsduur erg warm worden. Er\ bestaat verbrandingsgevaar!

Schakel het apparaat na het gebruik en voor het transport uit, trek de stekker uit het stopcontact en wacht tot de hakmessen tot stilstand gekomen zich.

Om schade aan het apparaat te voorkomen:

• Til het apparaat nooit op en trek Niet aan het apparaat verwijl de motor draait.

NL

• Til het apparaat op om het te transporteren over een vaste ondergrond zoals tegels of trappen.
  Duw het apparaat in staptempo en in zorecht mogelijkke banen door de bodem.
  Werk.altijd van het stopcontact weg.Zorg ervoor,dat de kabelniet in het arbeitsbereik komt. De riemclip om de verlengkabelin te hangen-inbegrepen in hetpakket-helpt uaarbij.

Overbelastingsbeveiliging: bij overbelasting schakelt de motor automatisch uit. Het apparaat is pas na volledige afkoeling wee bedrijfsklaar.

Reiniging/onderhoud

Opgelet! Laat werkzaamheden die nied in deze gebruiksaanwijzing beschreiben worden door ons servicecenter uitvoeren. Gebruik enkel originele verrangonderdelen.

Schakel voor alle onderhouds- en reinigingswerkzaamheden het apparaatuit,trek de stekker uitt het stopcontact en wacht tot de hakmessen tot stilstand gekomen zichn.

Voer de volgende onderhouds- en reinigingswerkzaamheden regelmatiguit. Daardoor blijft het apparaat lang en betrouwbaar functioneren.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit het apparaat Niet met water af (zeker Niet met een hoge- drukreiniger) en reinig het Niet onder stromend water.

Draag bij reinigings- en onderhoudswerkzaamheden veiligheids-handschoenen om snijwonden te voorkomen.

Reinig het apparaat na ieder gebruik grondig. Houd het apparaat.altijd proper. Gebruik geen reinigings- of oplosmiddelen.

• Verwijder klevende grond- en vuilresten op de hakmessen (10), aandrijfas (9) en behuizing met behulp van een borstel of een droog doeK.
• Bespuit of smeer de hakmessen (10) in met een biologisch afbreekbare olie.
• Reinig vuile handgrepen met een vochtige doeK.
• Controller het apparaat voor ieder gebruik op zichtbare gebreken zoals lose, versleten of beschadigde onderdelen. Controller of alle moeren, boute en schroeven goed vastzitten.
• Controller de afdekkingen en beveiligingsinrichtingen op beschadigingen en juiste zitting. Vervang indien nodig.

Hakmessen verrangen

Het apparaat is uitgerust met 6 hakmessen die probleemloos per twee verrangen kuren worden. De hakmes/paren hakmessen zijn maar keuze links of rechts bruikbaar.

Vervang als de mes/messensets tegelijk, om schade aan het apparaat door een onbalans te voorkomen.

Schakel het apparaat UIT, trek de stekkeruit het stopcontact en wacht tot de hakmessen tot stilstand gekomen zich.

1. Draai de zeskantschroef (27) en de zichfborgende moer (28) aan de hakmes/hakmessenset (10) los. Om dit te doen, gebruik twee steekringsleutels (SW13).
2. Schuif de hakmes/hakmessenset van de aandrijfas (9).
3. Reinig de aandrijfas met bio-olie.
4. Schuif de neue hakmes/hakmessenset op de aandrijfas zodat de boorgaten van de messenas met de boorgaten op de aandrijfas overeenkomen (zie G 1).

Let op de correcte draairichting van de hakmes/hakmessenset. De pijlen op de aandrijving en op de hakmessen要去 indezelfderingrichting wijzen (zie G 2).

1. Schuif de zeskantschroef door het boorgat en schroef een neue zichborgende moer vast (inbegrepen bij een nieuwe set hakmessen) (zie G 3).

Opbergen

• Bewaar het apparaat in gereinigde en droge toestand en buiten het bereik van kinderen.

• Pak het apparaat Niet in met kunststofzakken: er zou zich vocht{kunnen opstapelen.

• Wikkel het apparaat Niet in kunststofzakken, aangezien zich zo vocht en schimmel{kunnen ontwikkelen.

Vouw het apparaat

Om ruimte te besparen, kan het apparaat worden gezouwen.

Draai de vleugelmoeren (23) los en klap de vorkgrep aan beneden zodat het apparaat minder plaats innemt.

De kabels mogen.daar bij nicht vastge- klemd worden.

Het apparaat mag nicht met inge-klapte greed gebruikt worden.

Afvalverwijdering/ milieubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclage-punt.

Elektrische apparaten mogen nicht samen met het huishoudelijk afval verwijderd worden.

Breng het afgedankte apparaat maar een recyclagecentrum. De gebruike kunststofen metaalonderdelen konnen afzonderlijk ingezameld en gerecycleerd worden. Raadpleeg ons servicecenter.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu

Bij andere vragen neemt u contact op met het "Service-Center" (zie "ServiceCenter").

Handgreepset. 91105531

Hakmessenset

rechts/links. 91105534

Garantie

• Wij geen 24 maanden garantie op dit product. Bij commercieel gebruik verzalt de garantie.
• Deze garantiebepaling is nicht van toepassing op beschadigingen die het gevolg zijn van naturuurlijke sIJtage, onreglementair gebruik of overbelasting. Bepaalde onderdelen van de tuinhak worden blootgesteld aan naturuurlijke sIJtage. Deze onderdelen vallen nicht onder de garantiebepaling. Hieronder vallen in het bijzonder:messen, accu en transmissiewiel.
• De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstekte instructies voor de reiniging en het onderhoud in acht genomen werden.
• Beschadigingen, die door materiaal- of fabricagefouten ontstaan zich, worden gratis door schadeloosstelling of door een herstelling verholpen. De vereiste voorwaarde is, dat het Niet-gedemonsteerde apparaat met aankoopbewijs en garantiekaart bij de handelaar gereclareerd worden.

Reparatieservice

Herstellung, die nicht onder de garantie ressorteren, kunt u tegen facturatie door ons servicecenter latent doorvoeren. Ons servicecenter maakt graag voor u een bestek op.

Wij kuren apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toe gezonden werden.

• Opgelet: In geval van klachten of service dient u uw apparaat in een gereinigde toestand en met een vermeling van het defect maar het adres van ons servicecenter te zenden.

Ongefrankeerd - als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht - ingezonden apparaten worden nicht aangenomen.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Spis tresci

Przeznaczenia 53

Opis ogolny 54

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Elektrische tuinhak bouwserie EGT 1545 Lot-nummer B-48194 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeen- stemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 709:1997+A4:2009 • EN 60335-1:2012+A11:2014 • EN 62233:2008 EN 55014-1:2006+A1:2006+A2:2011 • EN 55014-2:2015 • EN 62321-1:2013 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN ISO 12100:2010
Bovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 93 dB(A) gemeten: 92,84 dB(A) Toegepaste conformiteitbeordelingsprocedure in overeenstemming met Annex VI / 2000/14/EC Benoemde instantie: NB 0499, Société Nationale de Cerification et d'Homologation
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY 11.01.2021	Christian Frank Documentatiegelastigde

• Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
