Produkttyp	Elektrische Motorhacke
Marke	Grizzly
Modell	EGT 1545
Leistungsaufnahme	1500 W
Nennspannung	230 V ~, 50 Hz
Schutzklasse	II
Schutzart	IPX4
Arbeitsbreite	360 / 450 mm
maximale Arbeitstiefe	180 mm
Anzahl der Messer	4 oder 6 (paarweise Montage)
Gewicht	13 kg
Schalldruckpegel (L_pA)	82,6 dB(A); K_pA = 3 dB
gemessener Schallleistungspegel (L_WA)	92,84 dB(A); K_wA = 0,70 dB
garantierter Schallleistungspegel	93 dB(A)
Vibration (a_h)	1,796 m/s²; K = 1,5 m/s²
Motortyp	Elektrisch, wartungsfrei
Getriebe	Ölbadgeschmiertes Getriebe
Funktionen	Hacken, Krümelbrechen, Düngermischen
Montage	Klappbarer Griff, höhenverstellbare Räder (4 Positionen)
Sicherheit	Entriegelungsknopf, automatische Überlastabschaltung, Spritzschutz
Wartung	Reinigung nach Gebrauch, paarweiser Austausch der Messer, trockene Lagerung
Garantie	24 Monate (ausgenommen gewerbliche Nutzung und normale Abnutzung)
Ersatzteile	Erhältlich: Griffsatz (91105531), Messersatz (91105534)
Reparaturfähigkeit	Autorisierte Service-Center, Reparaturen auf Kostenvoranschlag möglich
Mitgeliefertes Zubehör	Räder, Griffe, Montagewerkzeug, Gürtelclip, Bedienungsanleitung

Häufig gestellte Fragen - EGT 1545 Grizzly

Wie starte ich die Motorhacke Grizzly EGT 1545?

Schließen Sie das Verlängerungskabel an das Gerät an, bilden Sie eine Zugentlastungsschlaufe und schließen Sie es an das Stromnetz an. Drücken Sie den Entriegelungsknopf (25) und dann den Starthebel (26). Lassen Sie den Entriegelungsknopf los. Die Messer beginnen sich zu drehen.

Wie schalte ich das Gerät aus?

Lassen Sie den Starthebel (26) los. Warten Sie den vollständigen Stillstand der Messer ab, bevor Sie den Netzstecker ziehen. Berühren Sie nicht die rotierenden Messer.

Wie stelle ich die Arbeitstiefe ein?

Lösen Sie die Flügelschraube (17) und die Flügelmutter (18) am Radgestänge. Stellen Sie die Radachse auf eine der 4 Positionen ein und ziehen Sie sie wieder fest.

Wie ersetze ich die Hackmesser?

Trennen Sie das Gerät vom Stromnetz und warten Sie den Stillstand der Messer ab. Lösen Sie die Innensechskantschraube (27) und die selbstsichernde Mutter des Messerpaars. Entfernen Sie das abgenutzte Paar, reinigen Sie die Welle mit biologisch abbaubarem Öl, montieren Sie das neue Paar unter Beachtung der Drehrichtung (Pfeile ausgerichtet). Ziehen Sie mit einer neuen Schraube fest.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Handschuhe, Sicherheitsschuhe und Augenschutz. Halten Sie Kinder und Tiere fern. Arbeiten Sie nicht im Regen. Trennen Sie vor jeder Wartung das Gerät vom Netz. Warten Sie den Stillstand der Messer ab, bevor Sie das Gerät berühren.

Wie pflege ich die Motorhacke?

Reinigen Sie nach jedem Gebrauch die Messer und das Gerät mit einer Bürste oder einem trockenen Tuch. Sprühen Sie biologisch abbaubares Öl auf die Messer. Überprüfen Sie den festen Sitz der Schrauben und den Zustand der Kabel. Lagern Sie trocken und außerhalb der Reichweite von Kindern.

Welches Zubehör wird mitgeliefert und wie montiere ich die Räder?

Das Gerät wird mit 2 Rädern, einem Radgestänge, einer Achse, Splinten und Kappen geliefert. Montieren Sie die Stange am Gehäuse, führen Sie die Achse ein, befestigen Sie sie mit Flügelschrauben, setzen Sie die Räder auf und sichern Sie sie mit Splinten und Kappen.

Wie transportiere oder lagere ich das Gerät?

Schalten Sie aus und ziehen Sie den Netzstecker. Warten Sie das Abkühlen des Motors ab. Klappen Sie den Griffbügel durch Lösen der Flügelmuttern ein. Tragen Sie es nicht am Kabel. Lagern Sie trocken, nicht in einer Plastiktüte.

Was tun bei Motorüberlastung?

Der Motor stoppt automatisch. Lassen Sie das Gerät vollständig abkühlen, bevor Sie es wieder einschalten. Vermeiden Sie übermäßige Belastung auf zu hartem Boden oder mit zu vielen Steinen.

Wo finde ich Ersatzteile und Kundendienst?

Ersatzteile sind erhältlich unter www.grizzlytools-service.eu. Für Reparaturen wenden Sie sich an das in der Anleitung genannte Service-Center. Bewahren Sie den Kaufbeleg für die 24-monatige Garantie auf.

BEDIENUNGSANLEITUNG EGT 1545 Grizzly

Originalbetriebsanleitung

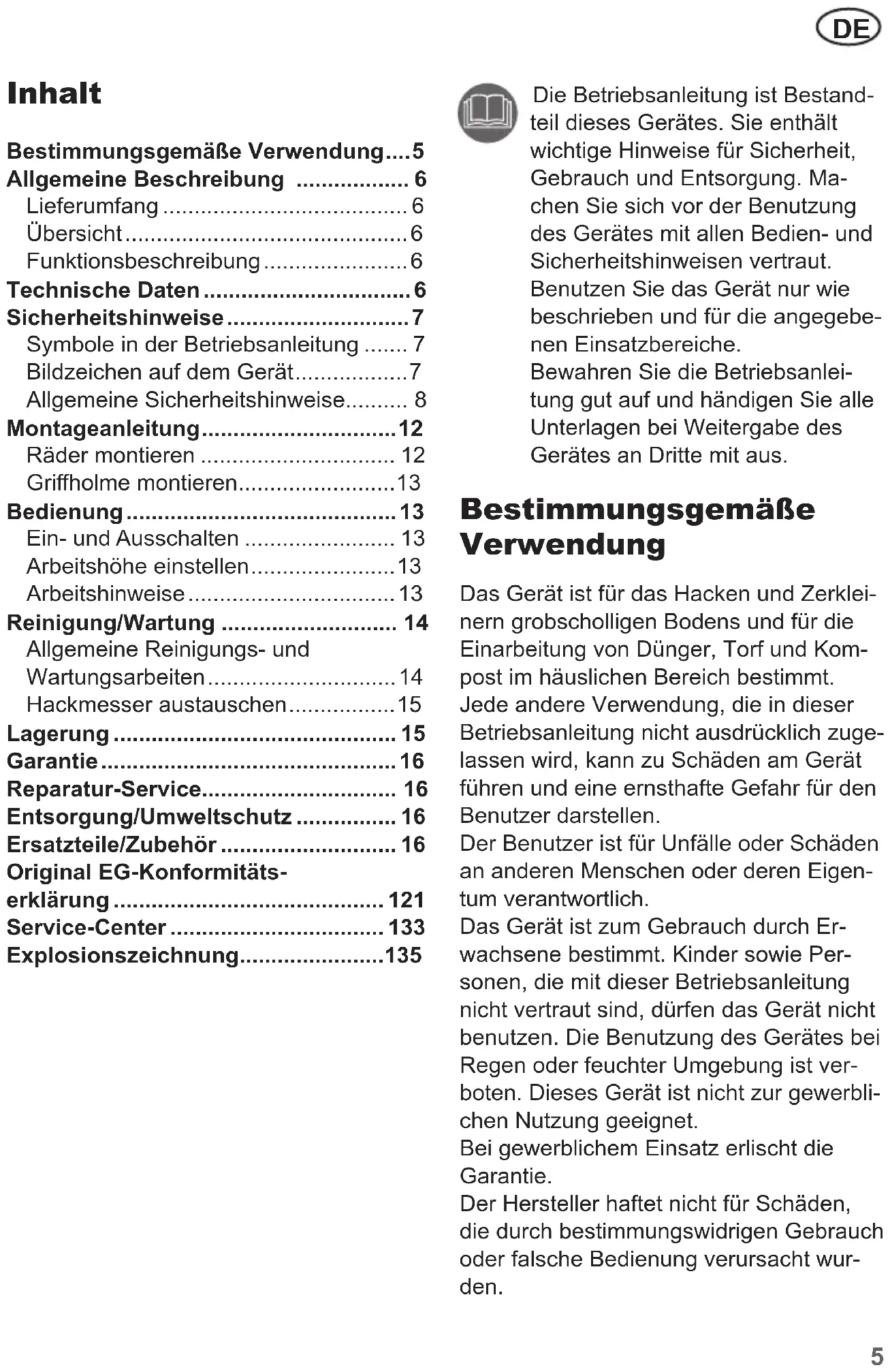

Bestimmungsgemäß Verwendung....5

Allgemeine Beschreibung 6

Lieferumfang 6

Ubersicht 6

Funktionsbeschreibung 6

Technische Daten 6

Sicherheitshinweise 7

Symbole in der Betriebsanleitung .... 7

Bildzeichen auf dem Gerät. 7

Allgemeine Sicherheitshinweise. 8

Montageanleitung 12

Rader montieren 12

Griffholme montieren 13

Bedienung 13

Ein- und Ausschalten 13

Arbeitshöhe einstellen 13

Arbeitshinweise 13

Reinigung/Wartung 14

Allgemeine Reinigungs- und

Wartungsarbeiten 14

Hackmesser austauschen 15

Lagerung 15

Garantie 16

Reparatur-Service 16

Entsorgung/Umweltschutz 16

Ersatzteile/Zubehör 16

Original EG-Konformitäserklarung 121

Service-Center 133

Explosionszeichnung. 135

Die Betriebsanleitung ist Bestandteil theses Gerates. Sie enthalt wichtige Hinweise für Sicherheit,

Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut.

Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des

Gerätes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Gerät ist für das Hacken und Zerkleinern grobscholligen Bodens und für die Einarbeitung von Dünger, Torf und Kompost im häuslichen Bereich bestimmt.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Der Benutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet.

Bei gewerblichem Einsatz erlischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile findsen Sie auf den Seiten 2-3.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

• Motorgehäuse mit Hackmessern
  2 Gabelgriffe
  2 Mittelholme
  Querbügel (Kunststoff)
  Montagezubehor zur Holmmontage (6 Schrauben und 6 Flugelmuttern, 2 Kreuzschlitzschrauben)
• Montagezubehör zur Radmontage (Radgestänge, Radachse, 2 Räder, 2 Abschlusskappen, 2 Splints, 2 Innensechskantschrauben, 2 Muttern, Flügelschraube, Flügelmutter)
  Innensechskantschlüssel
  Gurtelclip
• Betriebsanleitung

Übersicht

1 Gabelgriff

2 Netzanschlussleitung

3 Querbügel (Kunststoff)

4 2 Mittelholme

5 Kabelklemme

6 unterer Holm

7 Motorgehause
8 Getriebe
9 Antriebswelle
10 Hackmesser
11 Gurtelclip

12 Radgestange

13 Radachse
14 Rad
15 Innensechskantschrauben
16 Mutter
17 Flugelschraube
18 Flugelmutter
19Splint
20 Abschlusskappe

21 Kreuzschlitzschrauben

22 Schrauben
23 Flugelmattern

24 Zugentlastung

25 Entriegelungsknopf
26 Starthebel

27 Sechskantschraube

28 selbstsichernde Mutter

Funktionsbeschreibung

Die handgeführte Elektro-Gartenhacke ist mit einem wartungsfreien Elektromotor und einem Getriebe mit Ölbadschmierung ausgestellt.

Als Schneideinrichtung besitz das Gerät 2 Paar rotierende, gehrtete Hackmesser, die selbstätig in den Boden eindringen. Die Griffholme sind zur besseren Lagerung klappbar.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Elektro-Gartenhacke .........EGT 1545

Aufnahmeleistung des Motors.....1500 W Nenneingangsspannung....230 V\~,50 Hz Schutzklasse

Schutzart IPX4

Arbeitsbreite 360/450 mm

Arbeitstiefe.......max. 180 mm

Anzahl der Hackmesser 4 oder 6

Gewicht.. ca. 13 kg

Schalldruckpegel

(L_pA) 82,6 dB (A), K_pA = 3 dB

Schalleistungspegel (L_WA)

gemessen...92,84 dB (A), K_WA = 0,70 dB

garantiert. 93 dB (A)

Vibration am Handgriff

(a_h) 1,796 m/s², K= 1,5 m/s²

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärgung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionwert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispelsweise

Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitseinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit der Gartenhacke.

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachscha den.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erlautert) mit Angaben zur Verhütung von Schaden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Tragen Sie Schnittsichere Handschuhe

Netzsteckerziehen

Bildzeichen auf dem Gerät

Achtung! Betriebsanleitung lesen

Achtung! Vor Regen und Nasse schützen

Tragen Sie eine Schutzbrille

Tragen Sie Schnittsichere Handschuhe

Tragen Sie Sicherheitsschuh

Verletzungsgefahr durch weggeschleuderte Teile! Umstehende Personen aus dem Gefahrenbereich fernhalten.

Achtung! Vor Reinigungsum Wartungsarbeiten Gerat ausschalten und Netzsteckerziehen.

Gefahr durch beschädigte Netzanschlussleitung! Netzanschlussleitung von den Hackmessern fernhalten

Verletzungsgefahr durch rotierende Teile! Nach dem Ausschalten laufen Hackmesser nach. Stillstand abwarten.

Angabe des Schalleistungspegels L_WA in dB

Schutzklasse II

Elektrogeräte gehoren nicht in den Hausmüll

Drehrichtung der Hackmesser

Allgemeine Sicherheitshinweise

Warnung! Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten,lesen Sie sorgfältig die Betriebsanleitung und machen Sie sich mit allen Bedienteilen gut vertraut.

Wenn die Anschlussleitung these Gerates beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

Lesen Sie zudem folgende Sicherheitshinweise, um Personen- und Sachscha den zu vermeiden:

Vorbereitung:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.

Das Gerätarf nur von ausreichend geschulten Personen betrieben werden.
- Erlauben Sie niemals Kindern und anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
- Setzen Sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Höhe sind.
Denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
- Machen Sie sich mit ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.
- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und weggeschleudert werden konnen.
- Tragen Sie geeignete Arbeits-kleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheits-schuhe, Schutzhelm oder Ge

horschutz verringert das Risikovon Verletzungen.

• Schalten Sie zur Vermeidung von Schnittverletzungen das Gerät nicht ein, wenn es sich nicht in Arbeitsposition befindet.
• Führren Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitseinrichtungen (z. B. Einschalsperre oder Sicherheitsabdeckung), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Prüfen Sie insbesondere die Netzanschlussleitung und den Starthebel auf Beschädigung.
• Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdtellen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Halten Sie Fuße und Hande beim Arbeiten, insbesondere bei der Inbetriebnahme, von den Hackmessern fern. Es besteht Verletzungsgefahr!

• Beachten Sie den Lärmschutz und örtliche Vorschriften.
  Das Gerätarf nicht zum Zerkleinern von Steinen oder zum Umgraben von Rasenflächen

verwendet werden. Es besteht die Gefahr, das Gerät zu beschädigen.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung (wie z. B. an Gartenteichen oder Schwimmbecken). Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.
• Gehen Sie mit Vernunft an die Arbeit. Arbeiten Sie mit dem Gerät nicht, wenn Sie mude oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermöig stellen Hangen.
• Besteht im abschüssigen Gelda de die Gefahr des Abrutschems, so ist das Gerat von einer Begleitperson mit einer Stange oder einem Seil zu halten. Die Begleitperson muss sich oberhalb des Gerates in ausreichendem Abstand von den Arbeitswerkzeugen befinden.
• Halten Sie das Gerät während der Arbeit immer mit beiden Händen gut fest.
• Führn Sie das Gerät nur im Schritttempo.
• Achten Sie darauf, dass die Griffe trocken und sauber sind.

Achtung beim Rückwartsgehen. Es besteht Stolpergefahr!

• Seien Sie besonderss vorsichtig, wenn Sie das Gerät wenden oder zu sich heranziehen.
• Falls es zu einer Blockierung der Hackmesser durch einen Fremdkörper kommt, schalten Sie das Gerät aus undziehen Sie den Netzstecker. Entfernen Sie den Fremdkörper (z. B. Wurzel),bevor Sie das Gerät wieder in Betriebnehmen.
• Arbeitsen Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Arbeitsen Sie insbesondere nicht mit beschädigten oder fehlenden Sicherheitseinrichtungen.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs-schwachen Geräte für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Vermeiden Sie Beschädigungen am Gerät. Bringen Sie keine Zusatzgewichte an undziehen Sie das Gerät nicht über festen Untergrund wie Fliesen oder Treppen.
• Entfernen Sie regelmäßig Pflanzen und Wurzelrechte im Bereich der Antriebswelle. Sie vermeiden damit eine Überlastung und Beschädigung des Gerätes.
• Achten Sie auf besondere Gefahren beim Arbeiten auf schwierigen (steinigen, harten oder ähnlichen) Böden.

Arbeitsunterbrechungen:

Achtung! Nach dem Ausschalten des Gerätes drehen sich die Hackmesser noch für eine Sekunden nach. Warten Sie, bis die Hackmesser stillstellen. Es besteht Verletzungsgefahr.

Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie beim Wechseln des Arbeitsbereiches das Gerät ab und warten Sie, bis die Hackmesser stillstehen. Ziehen Sie dann den Netzstecker.
- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
- Schalten Sie das Gerät aus, warten Sie auf den Stillstand der Hackmesser undziehen Sie den Netzstecker:

• immer, wenn Sie das Gerät verlassen.
• wenn Sie Boden- und Pflanzendeile entfernen,
• wenn das Gerät nicht verwendet wird.
• bei allen Wartungs- und Reinigungsrarbeiten,
• wenn die Anschlussleitung beschädigt oder verheddert ist,

• wenn das Gerät beim Arbeiten auf ein Hindernis trifft oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in thisem Fall das Gerät auf Beschädigungen und halten Sie es ggf. reparieren.

• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand-oderExplosionsgefahr.

Wartung und Lagerung:

• Sorgen Sie davon, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzen hierfür eine Ausbildung. Lassen Sie sãmtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, von unserem Service-Center ausführten.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
  Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und{sicherer arbeiten zu küssen.
• Befolgen Sie die Wartungsvorschriften.

Elektrische Sicherheit:

Achtung! Das Gerätarf nur bei unbeschädigtem Anschluss- und Verlangerungskabel benutzt werden. Es besteht Gefahr durch elektrischen Schlag.

• Halten Sie die Netzanschlussleitung von den Schneid

werkzeugen fern. Führer Sie die Netzanschlussleitung grundsätzlich hinter der Bedienungsperson. Wird die Netzanschlussleitung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. Berühren Sie auf keinen Fall die Netzanschlussleitung, solange der Netzstecker nicht gezogen ist.

• Achten Sie darauf, dass die Nenneingangsspannung mit den Angaben des Typenschildes übereinstimmt.
• Vermeiden Sie Körperberuhrungen mit geerdeten Teilen (z. B. Metallzäune, Metallposten).
  Die Kupplung des Verlängungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängungskabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängungskabel auf Schäden.
• Verwenden Sie für die Anbrin-gung des Verlängerungskabels die darauf vorgesehene Zugentlastung.
• Tragen Sie das Gerät nicht an der Netzanschlussleitung. Benutzen Sie die Netzanschlussleitung nicht, um den

Netzstecker aus der Steckdose zuziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
- Schließen Sie das Gerät nur eine Steckdose mit RCD (Residual Current Device) mit einem Auslösestrom von nicht mehr als 30 mA an.

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Achten Sie bei der Montage daraufuf, dass die Netzanschlussleitung (2) nicht eingeklemmt wird und genugend Spiel hat.

Räder montieren

1. Befestigen Sie das Radgestänge (12) an der Unterseite des Gerätes mit 2 Innensechskantschrauben und 2 Muttern.

2. Schieber Ben Sie die Radachse (13) durch das Radgestänge (12).

3. Befestigen Sie die Radachse (13) mit der Flugelschraube (17) und der Flugelmutter (18) auf der gewünschten Arbeitshöhe. Es sind 4 Positionen möglich.

1. Setzen Sie ein Rad (14) auf die Radachse (13) auf, so dass die Abschlusskappe (20) nach außen zeigt.

2. Befestigen Sie das Rad (14) mit dem beiliegenden Splint (19) an der Radachse (13).

3. Drücken Sie die Abschlusskappe (20) auf das Rad (14) auf.
4. Montieren Sie entsprechend das zweite Rad.

Griffholme montieren

1. Schieber Ben Sie die beiden Gabelgriffe (1a/1b) in den Querbügel (3). Schrauben Sie den Querbügel (3) mit den beiliegenden Kreuzschlitzschrauben (21) von hinten an den Holmen der Gabelgriffe (1) fest.

2. Schrauben Sie die beiden Mittelholme (4) an den Gabelgriffen (1a/1b) an. Dazu schieben Sie die beiliegenden Schrauben (22) durch die Bohrungen und schrauben sie mit den Flügel-mattern (23) fest.

1. Schieber Ben Sie die Mittelholme (4) auf den unteren Holm (6) und befestigen Sie diese mit 4 Schrauben (22) und Flügelmuttern (23).

Bedienung

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

Achten Sie vor dem Einsatzendarauf, dass das Gerät keine Gegenstände berührt und halten Sie es mit beiden Händen gut fest.

1. Schlieben Sie das Verlängerungskabel an den Netzstecker des Gerätes an.
2. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hangen diese in die Zugentlastung (24) ein.
3. Schlieben Sie das Gerät an die Netzspannung an.

4. Hängen Sie das Verlängerungskabel in den Gürtelclip (11) ein und befestigen Sie diesen am Hosengürtel.

5. Zum Einsatz drücken Sie den Entriegelungsknopf (25) am Gabelgriff und danach den Starthebel (26). Lassen Sie den Entriegelungsknopf (25) los.
   Die Hackmesser (10) beginnen zu rotieren und graben sich in den Bodenein.

6. Zum Ausschalten setzen Sie den Starthebel (26) los.

Achtung! Nach dem Ausschalten des Gerätes drehen sich die Hackmesser (10) noch für eine Sekunden nach. Berühren Sie die rotierenden Hackmesser (10) nicht. Es besteht Verletzungsgefahr.

Arbeitshöhe einstellen

1. Losen Sie Flugelschraube (17) und Flugelmutter (18) am Radgestange (12).
2. Stellen Sie die Radachse auf die gewünschte Arbeitshöhe ein. Es sind 4 Positionen möglich.
3. Befestigen Sie die Radachse (13) mit der Flugelschraube (17) und der Flugelmutter wieder an dem Rad-gestänge (12).

Arbeitshinweise

Halten Sie das Gerät während der Arbeit immer mit beiden Händen gut fest und achten Sie auf ihre Fuß.

EsbestehtUnfallgefahr durch dieHackmesser(10).

Achtung beim Rückwärtsgehen. Es besteht Stolpergebn!

Getriebe nicht berühren - kann nach längerem Arbeitenheits werden. Es besteht Verbrennungsgefahr!

Schalten Sie nach der Arbeit und zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser (10) ab.

Um Verletzungen und Schäden zu vermeiden:

• Heben oder ziehen Sie das Gerät niemals mit laufendem Motor.
• Hebien Sie das Gerät zum Transport über feste Oberflächen wie Fliesen oder Treppen an.
  Fuhren Sie das Gerät im Schritttempo in möglichst geraden Bahnen durch den Boden.
• Arbeitsen Sie stets von der Steckdose weggehend. Achten Sie daraufuf, dass das Kabel vom Arbeitsbereich fern bleibt. Der im Lieferumfang enthaltene Gurtelclip (11) zum Einhängen des Verlängerungskabels hilft Ihnen damit.

Überlastschutz: Bei Überlastung schaltet der Motor automatisch ab. Das Gerät ist erst nach vollständiger Abkuhlung wieder betriebsbereit.

Reinigung/Wartung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von unserem Service-Center durchführren. Verwenden Sie nur Originalteile.

Schalten Sie vor allen Wartungs- und Reinigungsrarbeiten das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser (10) ab. Es besteht Verletzungsgefahr und die Gefahr eines Stromschlags.

Führer Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließen dem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Tragen Sie bei Reinigungs- und Wartungsarbeiten Schutzhand-schuhe, um Schnittverletzungen zu vermeiden.

Reinigen Sie das Gerät nach jedem Gebrauch gründlich. Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

• Entfernen Sie anhaftende Boden- und Schmutzreste an Hackmessern (10), Antriebswelle (9) und Geräteoberfläche mit einer Bürste oder trockenem Lappen.
• Spruhen oder reiben Sie die Hackmesser (10) mit einem biologisch abbaubaren Öl ein.

• Reinigen Sie verschmutzte Griffe mit einem feuchten Tuch.

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Hackmesser austauschen

Das Gerät ist mit 6 Hackmessern (10) ausgestattet, die problemosaarweise zu wechseln sind. Die Hackmesser/ Hackmesserpaare sind wahlweise links oder rechts einsetzbar.

Tauschen Sie immer alle Messer/ Messerpaare gleichzeitig aus, um Schaden durch Unwucht am Gerät zu vermeiden.

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser (10) ab.

1. Losen Sie die Sechskantschraube (27) und die selbstsichernde Mutter (28) am Hackmesser/Hackmesser-paar (10). Benutzen Sie hierzu zwei Gabelschlüssel (SW13).
2. Ziehen Sie das Hackmesser/Hackmesserpaar von der Antriebswelle (9) ab.
3. Reinigen Sie die Antriebswelle (9) mit biologisch abbaubarem Öl.
4. Schieber Ben Sie das neue Hackmesser/ Hackmesserpaar (10) so auf die Antriebswelle (9) auf, dass die Bohrungen der Messerachse mit den Bohrungen

auf der Antriebswelle (9) übereinstimm men (siehe G 1).

Achten Sie auf die korrekte Drehrichtigung des Hackmessers/ Hackmesserpaars (10). Die Pfeile auf Getriebe (8) und Hackmesser/ Hackmesserpaar (10) müssen in die gleiche Richtung zeigen (siehe G 2).

1. Schieber Ben Sie die Sechskantschraube (27) durch die Bohrung und schrauben Sie eine neue selbstsichernde Mutter (im Lieferumfang eines neuen Hackmessers enthalten) auf (siehe G 3).

Lagerung

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
  Bewahren Sie das Gerät gereinigt, trocken und außerhalb der Reichweite von Kindern auf.
• Umhüllen Sie das Gerät nicht mit Kunststoffsäcken, da sich Feuchtigkeit bilden können.

Gerät zusammenklappen

Um Platz zu sparen, kann das Gerät zusammengeklappt werden.

Lockern Sie die Flügelmattern (23) und klappen Sie die Griffholme zusammen. Die Kabel dürfen damit nicht eingeklemmt werden.

Das Gerätarf nicht mit umgeklapptemGriffholmbenutzt werden. EsbestehtVerletzungsgefahr.

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmull.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sorten rein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.
• Zur Entsorgung der Verpackung geben Sie den Karton zum Papiermüll. Kunststoffe führten Sie dem Dualen System zu.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu

Bei weiteren Fragen wenden Sie sich an das Service-Center (siehe „ServiceCenter").

Gabelgriff Set. 91105531

Hackmesser

Satz rechts/links 91105534

Garantie

• Für diesen Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben

von der Garantie ausgeschlossen.
Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu: das Hackmesser.

Voraussetzung fur Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
- Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Handler zureckgegeben wird.
- Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführten halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag.
  Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.
  Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte.
  Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Table des matieres

Technische gegevens 42

Beschermingsklasse.. IPX4

Werkbreedte 360/450 mm

Werkdiepte max. 180 mm

Aantal hakmessen 4 of 6

Gewicht. 13 kg

Geluidsdrukniveau

$$ \left(L _ {p A}\right) \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots 8 2, 6 d B (A); K _ {p A} = 3 d B $$

Geluidsvermogensniveau (L_WA)

gemeten.....92,84 dB(A); _WA = 0,70 dB gewaarborgd .93 dB(A)

Opgelet! Beschermen gegen regen en vocht.

Beschermingsklasse II

DE Original EG Konformitätserklärung

Hiermit bestätigten wir, dass die Elektro-Gartenhacke Modell EGT 1545 Lot-Nummer B-48194folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU*

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 709:1997+A4:2009 • EN 60335-1:2012+A11:2014 • EN 62233:2008EN 55014-1:2006+A1:2006+A2:2011 • EN 55014-2:2015 • EN 62321-1:2013EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN ISO 12100:2010

Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:SchalleistungspegelGarantiert: 93 dB(A)Gemessen: 92,84 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI / 2000/14/EGBenannte Stelle: NB 0499, Société Nationale de Cerification et d'Homologation

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgtder Hersteller:

Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY11.01.2021Christian FrankDokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Grizzly Tools GmbH & Co. KG

Kunden-Service

Stockstädter Straße 20

D-63762 GroBostheim

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.grizzlytools.de

I.T.S. Winschoten bv

Bezoekadres:

Papierbaan 55

9672 BG Winschoten

Postadres:

Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

SAV03

ZA de la verrerie

03210 Souvigny

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:

Homepage: www.hecht.cz

92, S.A.

c/Bristol, 32-34

Parque Empresarial Europolis

28232 Las Rozas (Madrid)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

HECHT SK spel, s. r.o.

Letisková 20

971 01 Priavidza

Tel.: [phone] klapka 37

Fax: [phone]

e-mail: [e-mail]

Homepage: www.hecht.sk

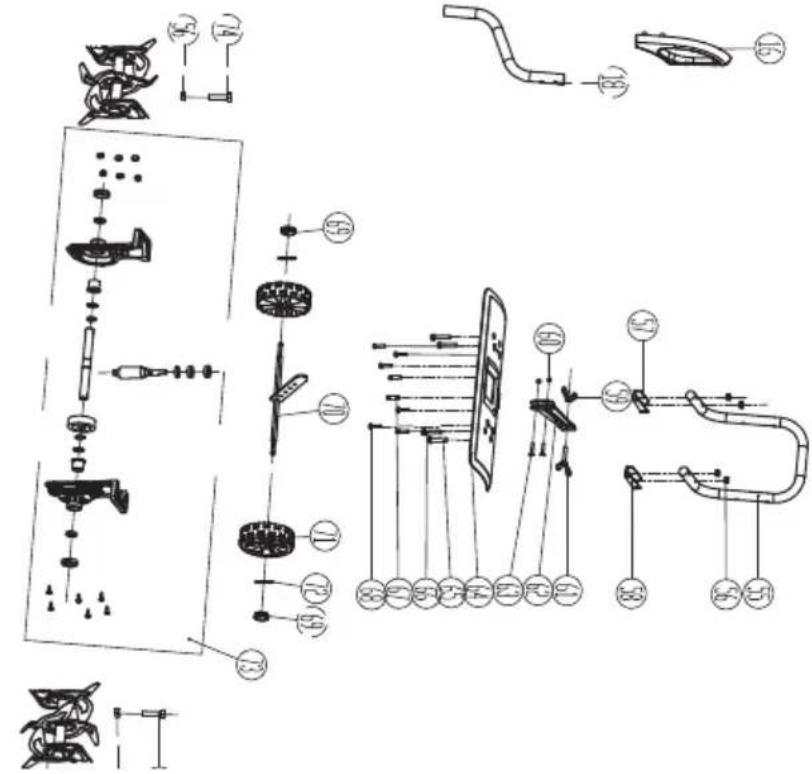

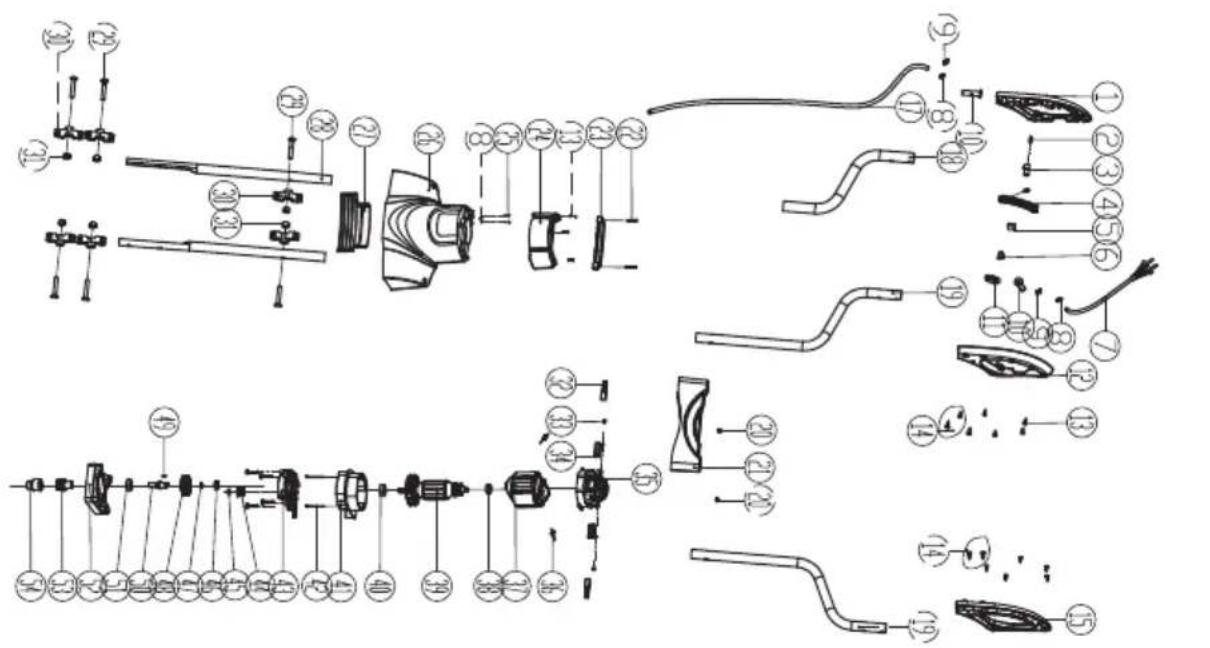

Explosionszeichnung • Exploded Drawing • Vue éclatée Vista esplosa • Explosietekening • Trimatis vaizdas Rysunek samorozwijajacy • Vykres sestaveni Vykres náhradnych dielov • Plano de explosión

EGT 1545

informativ, informative, informatif, informativo informatief, pouczajcy, informačné, informatyvus, informatívy
