Produkttyp	Laubbläser
Marke	Grizzly
Modell	ELS 2500 E
Leistung	2500 W
Antriebsart	Elektrisch (Netzbetrieb)
Gebläsegeschwindigkeit	Variable Drehzahlregelung (ca. 2000–3000 min⁻¹)
Luftstrom	ca. 700 m³/h
Luftgeschwindigkeit	ca. 250 km/h
Gewicht	ca. 4,5 kg
Abmessungen (L × B × H)	ca. 85 × 25 × 35 cm
Kabeltyp	H07RN-F 3G1,0 mm², Länge ca. 5 m
Schalldruckpegel (LpA)	94 dB(A)
Schallleistungspegel (LWA)	108 dB(A)
Vibrationsemissionswert	2,5 m/s² (K = 1,5 m/s²)
Sicherheitshinweise	Schutzbrille und Gehörschutz tragen; nicht bei Nässe verwenden
Wartung	Luftfilter regelmäßig reinigen; Gebläserad auf Beschädigungen prüfen
Ersatzteile	Luftfilter, Gebläserad, Kohlebürsten (bei Modell mit Motor)
Reparaturfähigkeit	Ersatzteile über Fachhandel erhältlich; Reparatur durch Fachpersonal empfohlen
Zubehör	Blasdüse, Laubsack (optional)

Häufig gestellte Fragen - ELS 2500 E Grizzly

Wie schalte ich den Laubbläser ELS 2500 E ein?

Stecken Sie das Gerät in eine geeignete Steckdose (230 V/50 Hz). Drücken Sie dann den Ein-/Ausschalter. Bei einigen Modellen müssen Sie zusätzlich den Sicherheitsschalter gedrückt halten.

Kann ich den Laubbläser auch zum Saugen verwenden?

Nein, der Grizzly ELS 2500 E ist ein reiner Laubbläser ohne Saugfunktion. Für Saugarbeiten benötigen Sie ein separates Sauggerät.

Welche Schutzkleidung sollte ich tragen?

Tragen Sie eine Schutzbrille, einen Gehörschutz und festes Schuhwerk. Vermeiden Sie lose Kleidung, die in das Gebläse gezogen werden könnte.

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilterdeckel und nehmen Sie den Filter heraus. Reinigen Sie ihn mit einer weichen Bürste oder spülen Sie ihn mit warmem Wasser aus. Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder einsetzen.

Warum läuft der Motor nur kurz und stoppt dann?

Dies kann auf eine Überhitzung hinweisen. Lassen Sie das Gerät abkühlen und reinigen Sie die Lüftungsschlitze. Auch ein verstopfter Luftfilter kann die Ursache sein.

Welches Kabel wird benötigt?

Verwenden Sie ein Verlängerungskabel mit ausreichendem Querschnitt (mindestens 1,5 mm²) und einer Länge von maximal 30 m. Das Kabel muss für den Außenbereich geeignet sein.

Darf ich das Gerät bei Regen verwenden?

Nein, der Laubbläser ist nicht für den Einsatz bei Nässe oder Regen geeignet. Es besteht Stromschlaggefahr.

Wie lagere ich den Laubbläser richtig?

Lagern Sie das Gerät an einem trockenen, frostfreien Ort. Wickeln Sie das Kabel locker auf und vermeiden Sie Knicke. Reinigen Sie das Gerät vor der Einlagerung.

Wo finde ich Ersatzteile für den ELS 2500 E?

Ersatzteile wie Luftfilter, Gebläserad oder Kohlebürsten erhalten Sie über den Grizzly-Kundendienst oder im Fachhandel. Geben Sie bei der Bestellung immer die Modellnummer an.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät gemäß den lokalen Vorschriften für Elektroschrott. Geben Sie es bei einer Sammelstelle ab. Das Kabel muss vorher abgetrennt werden.

BEDIENUNGSANLEITUNG ELS 2500 E Grizzly

Bedienungsanleitung Istruzioni per l'uso

Bedienungsanleitung 3

Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

I

Sicherheitshinweise....3

Bildzeichen auf dem Gerät 3

Allgemeine Sicherheitshinweise 4

Verwendungszweck 6

Funktionsbeschreibung......6

Allgemeine Beschreibung 7

Übersicht....7

Montageanleitung 8

Auspacken 8

Montieren 8

Bedienung....9

Inbetriebnahme 9

Arbeiten mit dem Gerät 10

Reinigung und Wartung 11

Reinigung....11

Verstopfungen und Blockierungen beseitigen 12

Fangsack auswechseln 12

Aufbewahrung 12

Entsorgung/Umweltschutz 13

Garantie....13

Technische Daten 13

Fehlersuche 14

Ersatzteile 14

EG-Konformitätserklärung 27

Explosionszeichnung 29

Das Gerät ist kein Nass-Sauger! Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub und Schmutz), da dies zu Verstopfungen in der Häckselkammer und dadurch bedingter reduzierter Leistungsfähigkeit führen kann. Das Gerät muss dann unter Umständen komplett zerlegt und gesäubert werden. Diese Arbeit ist von einer Elektrofachkraft durchzuführen und unterliegt nicht der Garantie.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Bildzeichen auf dem Gerät

1

2

3

4

5

6

7

8

9

1 Achtung, Gefahr!
2 Ziehen Sie den Netzstecker, wenn das Kabel beschädigt ist.
3 Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.
4 Lesen Sie vor Benutzung des Gerätes die Bedienungsanleitung aufmerksam durch.
5 Tragen Sie Augen-, Gehörschutz und eine Staubmaske.
6 Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker.
7 Gefahr durch sich drehendes Werkzeug. Halten Sie Hände und Füße von Geräteöffnungen fern, solange sich das Flügelrad dreht.
8 Verletzungsgefahr durch scharfe Kanten. Achten Sie auf Ihre Finger und Zehen.
9 Verletzungsgefahr durch weggeschleuderte Teile. Halten Sie einen Sicherheitsabstand von mind. 5 m zu Dritten ein.

Elektrische Geräte gehören nicht in den Hausmüll.

Schutzklasse II

Garantierter Schallleistungspegel

Betrieb nur mit komplett ausgezo- genem und verschraubtem Rohr!

Allgemeine Sicherheitshinweise

Arbeiten mit dem Gerät:

Machen Sie sich mit allen Geräteteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch kann zu schweren Verletzungen führen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes:

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehörschutz. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Tragen Sie einen Atemschutz, um sich vor Staub zu schützen.

- Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden

könnten. Tragen Sie bei langem Haar eine schützende Kopfbedeckung.

- Überprüfen Sie regelmäßig die Funktionstüchtigkeit und Unversehrtheit des Gerätes, um Gefahren für die Bediener zu vermeiden.

- Das Gerät darf nicht von Kindern verwendet werden. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen. Gesetze und lokale Bestimmungen können ein Mindestalter für die Benutzung vorsehen.

- Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern, und Haustieren fern.

- Achten Sie auf Kinder, Haustiere, offene Fenster, usw. Das geblasene Material kann in ihre Richtung geschleudert werden. Unterbrechen Sie die Arbeit, wenn diese sich in der Nähe aufhalten. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.

- Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befi ndet.

- Richten Sie das Gerät während des Betriebs nicht auf offene Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.

- Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.

- Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hängen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.

- Inspizieren Sie die zu reinigende Fläche sorgfältig und beseitigen Sie alle Drähte, Steine, Dosen und sonstige Fremdkörper.

• Halten Sie Finger und Füße von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.
• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.
• Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.
• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack angebracht ist.
• Saugen Sie keine brennenden, glühenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, giftige oder explosive Stoffe an.
• Benutzen sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden.

• Ziehen Sie den Stecker aus der Steckdose:

• wenn Sie das Gerät nicht benutzen, es transportieren oder es unbeaufsichtigt lassen;

• wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfernen;
• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;
• wenn das Strom- oder Verlängerungskabel beschädigt ist;

- nach dem Kontakt mit Fremdkörpern oder bei abnormaler Vibration.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.
• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Benutzen Sie das Gerät nicht in geschlossenen oder schlecht belüfteten Räumen.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßig die Lüftungsschlitze und befolgen Sie die Wartungsvorschriften.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsstrom von nicht mehr als 30mA an.
• Überprüfen Sie vor jeder Benutzung das Gerät und die Netzanschlussleitung mit Stecker auf Schäden. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Me tall zäune, -pfosten).
  • Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Ver-

längerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,0 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

- Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsätzlich hinter der Bedienungsperson.

- Verwenden sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.

- Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels sofort den Stecker aus der Steckdose. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss Sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person durch eine besondere Anschlussleitung ersetzt werden, um Gefährdungen zu vermeiden

- Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs-schwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Verwendungszweck

Das Gerät ist nur für das Ansaugen und Herausblasen von dürrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät darf nicht in Bereichen mit gesundheitsgefährdenden Stäuben oder als Nassauger verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Funktionsbeschreibung

Der Laubsauger besitzt ein Blattansaugewerk bzw. ein Gebläse für die Funktionen Ansaugen und Blasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert und im Fangsack gesammelt. In der Betriebsart Blasen lässt sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten wegblasen.

Zur leichteren Führung des Blas-/Saugrohres am Boden dienen die Führungsrollen am unteren Ende des Rohres.

Zum Schutz des Bedieners darf das Gerät nur mit komplett herausgezogenem und verschraubtem Saug-/Blasrohr betrieben werden. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Allgemeine Beschreibung

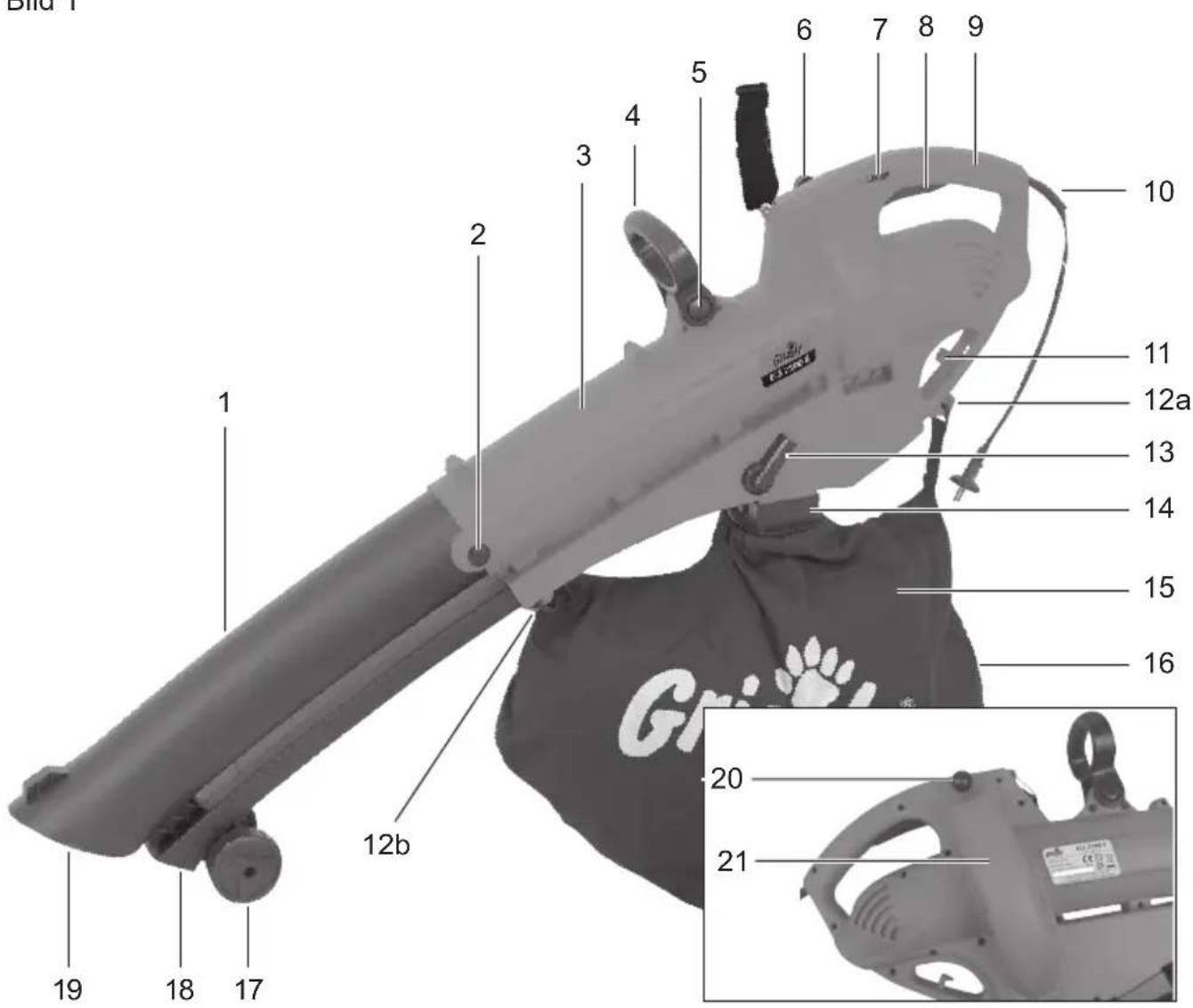

Übersicht

Bild 1

1 Herausziehbares Blas- 6 Tragegurt 16 Reißverschluss zum
/Saugrohr
7 Flussregler
2 Kunststoffkappe mit Rohr8 Ein-/Ausschalter 17 Führungsrollen
Befestigungsschraube (nicht sichtbar)
9 Gehäusegriff
3 Motorteil 11 Kabelhalter 20 Befestigungsschraube
4 Verstellbarer Zweiter 12a+12b Fangsack-Schlaufen Reinigungsfenster
Handgriff
13 Betriebsarten-Wahlschalter
5 Arretierknopf für die Hand- 14 Halterahmen für Fangsack
griffverstellung
15 Fangsack

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Verwenden Sie nur Originalteile.

Es besteht Verletzungsgefahr!

Auspacken

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Motorteil mit herausziehbarem Blas-/Saug2. rohr und Tragegurt
• Reinigungsfenster
  • Fangsack mit Halterahmen
  • Zubehör für die Rohrbefestigung

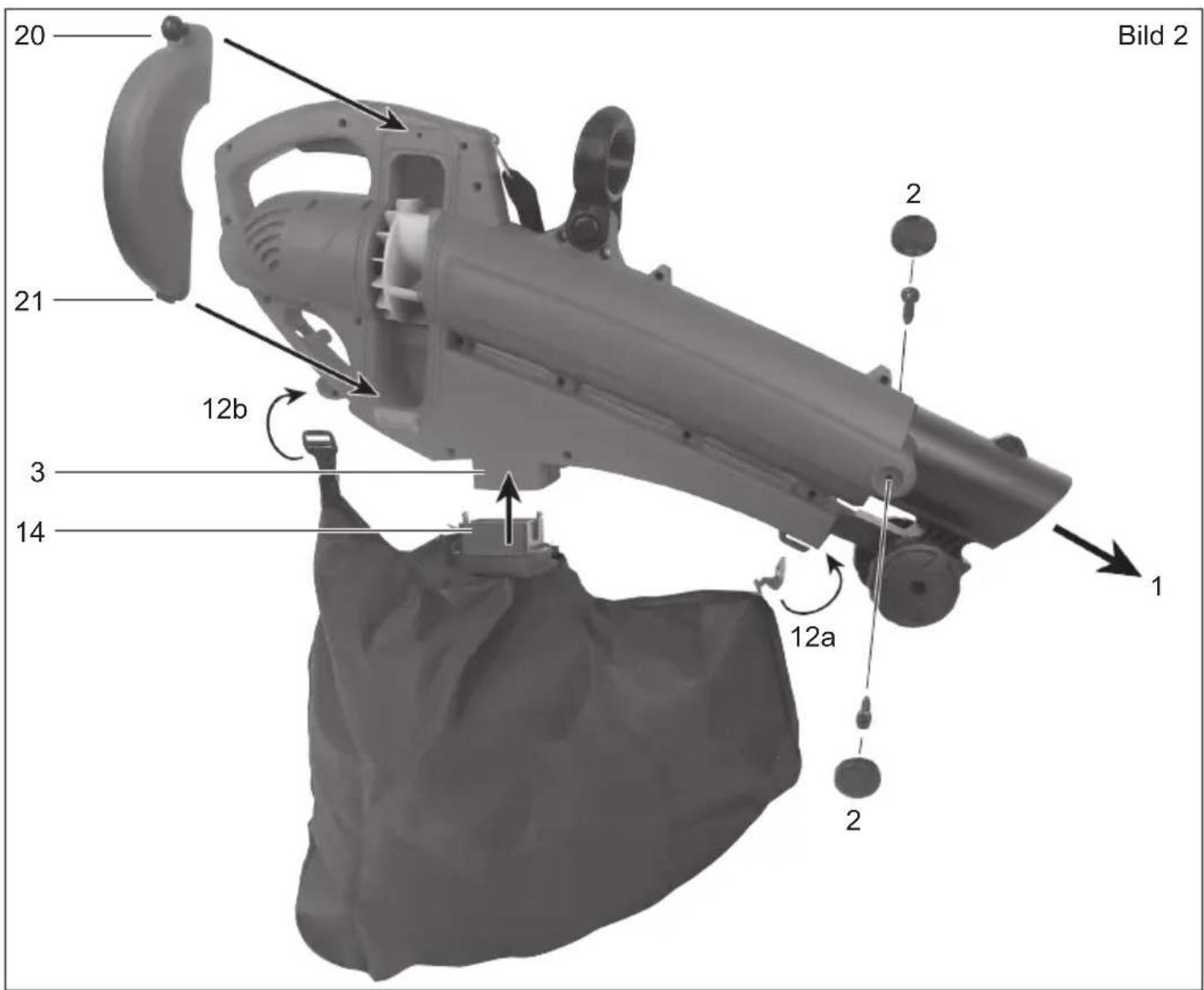

Montieren (Bild 2)

Betreiben Sie das Gerät nur, wenn das Rohr komplett herausgezogen sowie verschraubt ist und Fangsack, Reinigungsfenster und Tragegurt montiert sind.

Reinigungsfenster montieren:

1. Setzen Sie die Nase am Reinigungsfenster (21) in die Aufnahme am Motorteil ein.
2. Klappen Sie das Reinigungsfenster zu und ziehen Sie die Befestigungsschraube (20) fest an.

Wenn das Reinigungsfenster nicht geschlossen und korrekt verschraubt ist, lässt sich das Gerät nicht einschalten.

Blas-/Saugrohr herausziehen

1. Ziehen Sie das Blas-/Saugrohr (1) komplett heraus.
2. Befestigen Sie das Rohr mit den beiden beiliegenden Kreuzschlitzschrauben und setzen Sie die Kunststoffkappen (2) auf.

Fangsack montieren

1. Setzen Sie den Halterahmen (14) so auf die Öffnung am Motorteil (3) auf, dass die Schnappverschlüsse seitlich hörbar einrasten. Der Fangsack muss hierbei in Richtung des Blas-/Saugrohres zeigen.
2. Befestigen Sie die beiden Schlaufen des Fangsacks (12a+12b) am Motorteil des Gerätes.

Bedienung

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch einige Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

Inbetriebnahme (Bild 3)

Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie diese am Kabelhalter (11). Durch die Zugentlastung wird ein unbeabsichtigtes Lösen der elektrischen Steckverbindung vermieden.
2. Schließen Sie das Gerät an die Netzspannung an.

3. Drücken Sie die beiden Arretierknöpfe (5) am Zweiten Handgriff und stellen Sie den Griff (4) auf die gewünschte Position ein.

4. Legen Sie den Tragegurt um und stellen Sie ihn auf die optimale Länge ein. Halten Sie das Gerät mit einer Hand am Gehäusegriff und mit der anderen am Zweiten Handgriff.

1. Vor dem Wechsel der Betriebsart muss das Gerät ausgeschaltet sein.

Zur Wahl der Betriebsart drehen Sie den Betriebs arten-Wahlschalter (13) auf das

gewünschte Symbol:

Betriebsart Ansaugen

Betriebsart Blasen

1. Zum Einschalten drücken Sie den Ein-/Ausschalter (7).

Zum Ausschalten lassen Sie den Ein-/Ausschalter (7) los.

1. Mit dem Flussregler (6) stellen Sie die optimale Saug- und Blasstärke ein.

MIN: minimale Stärke

MAX: maximale Stärke

Arbeiten Sie stets mit niedrigstmöglicher Motordrehzahl.

Arbeiten mit dem Gerät

Das Gerät darf nur auf folgende zwei Arten verwendet werden: Als Ansaugewerk zum Ansaugen von dürrem, trockenen Blattwerk, als Gebläse zum Anhäufen von dürrem Blattwerk oder zum Wegblasen aus schwer zugänglichen Stellen (z. B. unter PKWs). Als Ansaugwerk fungiert es auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringert und für eine eventuelle Kompostierung vorbereitet. Jede andere als die oben beschriebenen Verwendungen kann zu Schäden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stoßen, die Schäden verursachen können. Saugen Sie keine Festkörper wie Steine, dicke Äste oder Astabschnitte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondern das Häckselwerk, beschädigen könnten.

Reparaturen dieser Art unterliegen nicht der Garantie.

Schalten Sie das Gerät aus und ziehen Sie sofort den Netzstecker bei Blockieren des Flügelrades und wenn das Kabel beschädigt oder verwickelt ist. Es besteht Verletzungsgefahr.

Betriebsart Ansaugen:

- Stellen Sie den Betriebsart-Wahlschalter auf das Symbol 📂 (siehe Inbetriebnahme). Prüfen Sie, ob der Fangsack korrekt montiert ist.

Stoppt das Gerät während der Bedienung plötzlich und saugt nicht, so ist es sofort auszuschalten. Ziehen Sie den Netzstecker und überzeugen Sie sich davon, dass kein Material zwischen Schredder-Flügelrad und Gehäuse eingeklemmt ist. Führen Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung“ beschrieben aus. Startet das Gerät danach nicht, so wenden Sie sich an Ihre Service-Stelle.

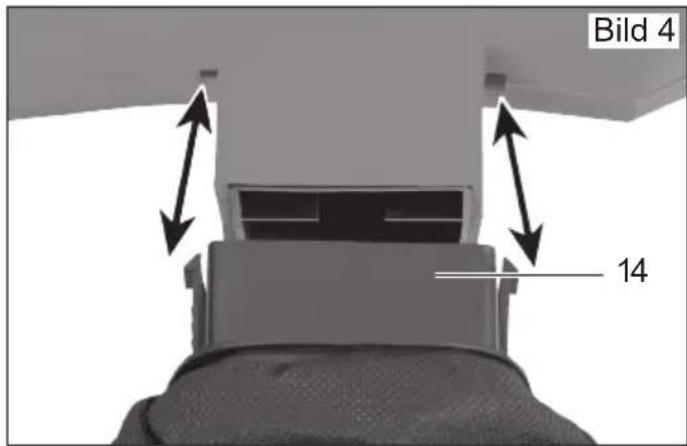

Fangsack entleeren (Bild 4):

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Wenn der Beutel voll ist oder die Saugleistung des Gerätes nachlässt, muss der Fangsack geleert werden.

Schalten Sie das Gerät aus und ziehen Sie vor dem Entleeren des Fangsacks den Netzstecker.

1. Warten Sie, bis das Flügelrad stillsteht.
2. Um den Fangsack zu entfernen, hängen Sie die Schlaufen (siehe Bild 1, Nr. 12a+b) aus und drücken Sie die beiden seitlichen Schnappverschlüsse am Halterahmen (14) nach innen.
3. Öffnen Sie den Reißverschluss am Fangsack (siehe Bild 1, Nr. 16) und entleeren Sie ihn vollständig.
4. Montieren Sie den entleerten Fangsack wieder (siehe auch Kapitel Montageanleitung).

Um den Fangsack nicht unnötig zu verschleihen, vermeiden Sie es, ihn während der Arbeit über den Boden zu schleifen.

Kompostierbares Material gehört nicht in den Hausmüll!

Betriebsart Blasen:

• Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol 📋 (siehe Inbetriebnahme).
• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.
• Beginnen Sie die Arbeit mit der höchsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wählen Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.
• Lösen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.
• Feuchten Sie sehr trockenes Laub vor dem Blasen an, damit kein Staub aufgewirbelt wird.
  • Die Führungsrollen am Rohrende dienen zur Arbeitserleichterung auf ebenen Flächen.

Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kunden-dienststelle durchführen. Verwenden Sie nur Originalteile.

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßig den Fangsack auf Verschleiß oder Beschädigung.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärtet und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorgehäuse zu demontieren. Solche Reinigungsarbeiten unterliegen nicht der Garantie.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

- Reinigen Sie das Gerätegehäuse, das Blas-/Saugrohr und die Lüftungsschlitze regelmäßig mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließendem Wasser.

• Nehmen Sie nach Beenden der Arbeit den Fangsack ab, stülpen ihn um und bürsten ihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.
• Befreien Sie den Auslassbereich von geschredderten Resten.

Verstopfungen und Blockierungen beseitigen

Laub und frische Pfl anzenabschnitte können ggf. das Gerät verstopfen.

Flügelrad reinigen (Bild 5):

Netzstecker ziehen!

1. Schrauben Sie das Reinigungsfenster (21) ab.
2. Entfernen Sie vorsichtig Rückstände oder Verstopfungen am Flügelrad (22).
3. Überprüfen Sie, ob das Flügelrad sich leicht drehen lässt und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von unserem Service-Center ersetzen.
4. Schrauben Sie die Abdeckung wieder fest.

Wenn das Reinigungsfenster nicht geschlossen und korrekt verschraubt ist, lässt sich das Gerät nicht einschalten.

Auslassbereich reinigen:

1. Entfernen Sie den Fangsack.

2. Reinigen Sie den äußeren Auslassbereich am Gerät.

3. Stellen Sie den Betriebs-Wahlschalter auf das Symbol Ansaugen.
4. Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Flaschenbürste o.ä. Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Blas-/Saugrohr reinigen:

- Entfernen Sie Schmutzrückstände im Inneren des Blas-/Saugrohres mit einer Flaschenbürste o.ä. und sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Fangsack auswechseln

Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur einen Original-Fangsack (siehe Kapitel „Ersatzteile“), sonst erlischt der Garantieanspruch.

Aufbewahrung

• Lagern Sie das Gerät an einem trockenen, frostsicheren Ort, der für Kinder unzugänglich ist.
• Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halbdunkeln.
• Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden könnte.
• Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sie ihn abnehmen, entleeren und mit handwarmem Wasser und Neutralseife waschen. Bringen Sie den getrockneten Beutel wieder an.
• Zur platzsparenden Lagerung kann das Blas-/Saugrohr in das Motorteil geschoben werden. Heben Sie hierzu die beiden Schutzkappen mit einem Schraubendreher vorsichtig ab und entfernen Sie die Kreuzschlitzschrauben (siehe Bild 1, Nr. 2).

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren Händler.

Garantie

Für dieses Gerät leisten wir 24 Monate Garantie. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu Flügelrad, Fangsack und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.

Voraussetzung für Garantieleistungen ist zu- dem, dass die in der Betriebsanleitung ange- gebenen Hinweise zur Anwendung, Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Ga- rantienachweis an den Händler zurückgegeben wird.

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:

Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Versichern Sie sich bitte vor dem Versand, dass das Gerät nicht als „Sperrgut“ eingestuft wird. Das könnte der Fall sein, wenn die Verpackung nicht ausreichend ist oder wenn das Gerät nur mit Packpapier umwickelt eingeschickt wird.

Eine Entsorgung Ihres Gerätes führen wir kostenlos durch.

Technische Daten

Laubsauger ....ELS 2500 E

Nenneingangsspannung ..... 230V\~, 50 Hz

Leistungsaufnahme 2500 W

Leerlaufdrehzahl 6000 - 13000 min ¹

Schutzklasse ....☐I

Luftleistung 14 m³/min

Luftgeschwindigkeit . 160 - 270 km/h

Inhalt Fangsack 45 l

Häckselleistung 10:1

Gewicht....4,7 kg

Garantierter Schallleistungspegel ... 102 dB (A)

Schalldruckpegel 81 dB (A)

Vibration 3,9 m/s ⁴

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Fehlersuche

Problem Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defekt
	Reinigungsfenster nicht oder nicht korrekt montiert	Reinigungsfenster montieren und fest verschrauben (siehe Kapitel Montageanleitung)
Gerät arbeitet mit Unterbrechungen	Stromkabel beschädigt Kabel	überprüfen, ggf. wechseln
	Interner Wackelkontakt	Reparatur durch Kundendienst
	Ein-/Ausschalter defekt
Geringe oder fehlende Saugleistung	Fangsack ist voll Fangsack leeren
	Fangsack ist verschmutzt Fangsack reinigen
	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Ansaugen stellen
	Gerät ist verstopft oder durch Fremdkörper blockiert	Verstopfungen oder Blockierungen beseitigen (s. Kapitel Reinigung und Wartung)
Geringe oder fehlende Blasleitung	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Blasen stellen
	Flussregler in falscher Position	Flussregler hochdrehen
Flügelrad bewegt sich nicht	Fremdkörper blockiert Flügelrad	Blockierung beseitigen (s. Kapitel Reinigung und Wartung)

Ersatzteile

Ersatzteile können Sie direkt über Ihr Service-Center bestellen. Geben Sie bei der Bestellung unbedingt den Maschinentyp an.

Zubehör-Bestellnummern:

72421300

Fangsack

mit

Halterung

72421206

Tragegurt

Indice

EG-Konformitäts-erklärungHiermit bestätigen wir, dass der Laubsauger Baureihe ELS 2500 Eab Baujahr 2008 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:	Si dichiara che la costruzione del Aspirafoglie della serie ELS 2500 Ea partire dall'anno di costruzione 2008 è conforme alle relative direttive UE nel testo attuale:
98/37/EC • 2006/95/EC • 2004/108/EC • 2000/14/EC
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:	Per garantire la conformità sono state applicate le seguenti norme armonizzate e le seguenti norme e disposizioni:
IEC 60335-2-100:2002EN 60335-1:2002+A1:2004+A11:2004+A2:2006+A12:2006EN 50366:2003+A1:2006EN 55014-1:2000+A1:2001+A2:2002EN 55014-2:1997+A1:2001EN 61000-3-2:2000+A2:2005EN 61000-3-11:2000
Zusätzlich wird entsprechend der Geräusche missionsrichtlinie 2000/14/EC bestätigt:Garantierter Schallleistungspegel: 102 dB(A)Gemessener Schallleistungspegel: 101,2 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V/2000/14/ECAngewendetes Konformitätsbewertungsverfahren entsprechend Anhang V/2000/14/ECAngewendetes Konformitätsbewertungsverfahren entsprechend Anhang V/2000/14/ECAngewendetes Konformitätsbewertungsverfahren entsprechend Anhang V/2000/14/ECAngewendetes Konformitätsbewertungsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverfahren entsprechend Anfangsverahren
Verantwortlich für die Produktherstellung und die Aufbewahrung der technischen Unterlagen:	Si conferma inoltre in conformità alla direttiva sulle emissioni sonore 2000/14/EC quanto segue:Livello sonoro garantito: 102 dB(A)Livello sonoro misurato:101,2 dB(A)Procedura della valutazione della conformità applicata a norma dell'appendice V / 2000/14/ECSignazione marchio CE 2008Responsabile per la produzione del prodotto e la conservazione della documentazione tecnica:
Grizzly Gartengeräte GmbH & Co. KGAm Gewerbepark 2D-64823 Groß-Umstadt, den 18.03.2008(A. Gröschl, Technischer Leiter, Direttore tecnico)

Explosionszeichnung • Disegno esploso

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhäuser Str. 1

D - 64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.grizzly-gmbh.de

Garden Italia SPA

Via Zaccarini, 8

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
