GEBRUIKSAANWIJZING Testavit Schuki 1 LCD Testboy

(DIN VDE 0411)Aanwijzingen Testavit

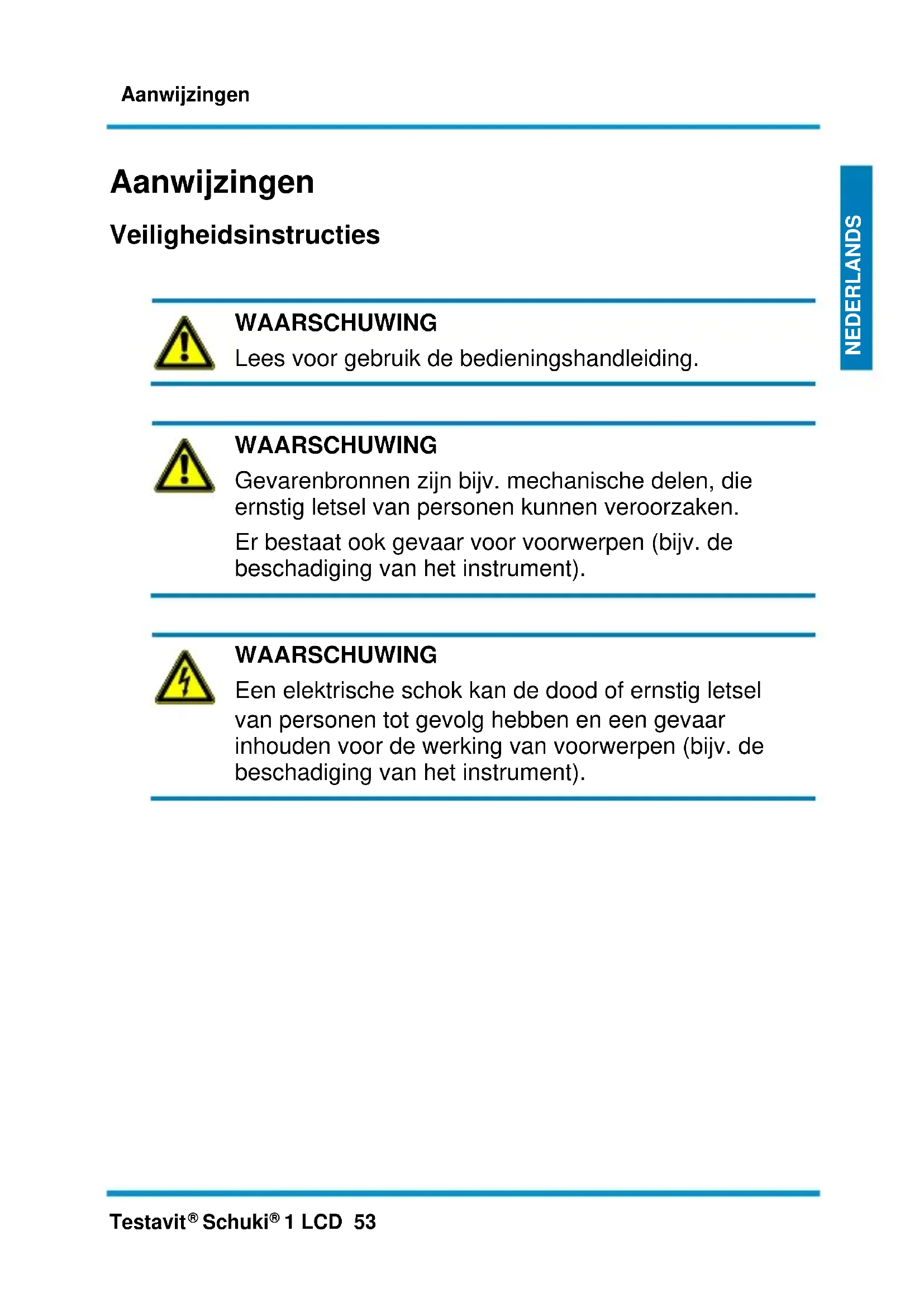

1 LCD 53 DEUTSCH DEUTSCH NEDERLANDS Aanwijzingen Veiligheidsinstructies

WAARSCHUWING Lees voor gebruik de bedieningshandleiding.

WAARSCHUWING Gevarenbronnen zijn bijv. mechanische delen, die ernstig letsel van personen kunnen veroorzaken. Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Een elektrische schok kan de dood of ernstig letsel van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).Aanwijzingen 54 Testavit

1 LCD Algemene veiligheidsinstructies

WAARSCHUWING Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u in elk geval de veiligheidsinstructies, waarschuwingen en het hoofdstuk ‘Doelmatig gebruik’ in acht nemen.

WAARSCHUWING Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen: | Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden. | Stel het instrument niet langere tijd bloot aan hoge temperaturen. | Vermijd stoffige en vochtige omgevingsvoorwaarden. | Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen! | In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.Aanwijzingen Testavit

Gelieve de vijf veiligheidsregels in acht te nemen: 1 Vrijschakelen 2 Beveiligen tegen opnieuw inschakelen 3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld) 4 Aarden en kortsluiten 5 Naburige onder spanning staande delen afdekken

Doelmatig gebruik Het instrument is alleen bedoeld voor de in de bedieningshandleiding beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet- inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE- gekeurd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2022 Testboy GmbH, Deutschland.Aanwijzingen 56 Testavit

1 LCD Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van | de niet-inachtneming van de handleiding, | door Testboy niet geautoriseerde veranderingen aan het product of | door Testboy niet gefabriceerde of niet vrijgegeven onderdelen | invloed van alcohol-, verdovende middelen of medicamenten.

Juistheid van de bedieningshandleiding Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.Aanwijzingen Testavit

1 LCD 57 DEUTSCH DEUTSCH NEDERLANDS Verwerking Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van afgedankte elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Kwaliteitscertificaat Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen. Conformiteitsverklaring Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.deBediening 58 Testavit

1 LCD Bediening Hartelijk dank dat u heeft gekozen voor de Testavit

1 LCD. | Testinstrument voor contactdozen met FI/RCD-activering (30 mA) Contactdozen testen Met de Testavit

1 LCD kan gecontroleerd worden of contactdozen correct zijn aangesloten*, resp. of de bedrading in orde is. De aansluittoestand wordt met de leds aangegeven en kan met de erop gedrukte tabel snel en eenduidig worden bepaald. Om te controleren of er een ontoelaatbaar hoge aanraakspanning op de aardedraad staat, moet het vingercontact aangeraakt worden. Wanneer het LC-display daarbij gaat branden, is er sprake van een fout. Door op de knop ‘FI/RCD-Test’ te drukken (< 3 sec.) kan de correcte werking van een foutstroom-bescherminrichting (30 mA / 230 V AC) gecontroleerd worden.

Voer de FI/RCD test alleen uit op vast geïnstalleerde contactdozen. Een test aan beweeglijke contactdozen, apparaten, verlengkabels e.d. zonder vaste bedrading kan in het geval van een fout een verhoogde foutstroom aan de met de aardedraad verbonden metalen delen veroorzaken. Deze test vervangt niet de controles volgens VDE 0100 aan de FI/RCD aardlekschakelaars! Ook hiervoor biedt Testboy

geschikte instrumenten aan. Om een correcte weergave te verkrijgen en om de FI/RCD test uit te voeren, moet de fase rechts liggen. Daarom moet het instrumentBediening Testavit

1 LCD 59 DEUTSCH DEUTSCH NEDERLANDS bij het controleren van een schuko-contactdoos eventueel (al naargelang de schakeling) 180° gedraaid worden.

• In veel internationale normen wordt voorgeschreven dat de fase bij een contactdoos op de rechter aansluiting (van voren gezien) moet liggen. In Duitsland bestaat hiervoor geen eenduidige regeling omdat de schuko-stekker geen bescherming tegen verwisselen van de polen heeft. Bedienings- en indicatie-elementen 1 Status-leds 2 LC-display 3 Vingercontact 4 Knop

Aanwijzing: Het testinstrument is ook geschikt voor netwerken met twee draden (klassieke aarding). Verwisseling van nuldraad en aardedraad wordt door het instrument niet herkend!

Controleer vóór gebruik van de contactdozentester op een correct aangesloten contactdoos of hij goed werkt!Bediening 60 Testavit

OK, fase rechts op instrument (FI/RCD-activering mogelijk)

N ontbreekt, fase rechts op instrument

Opgelet! Spanning op PE

Bij het aanraken van het vingercontact moet op de relatie tot de aardpotentiaal worden gelet. Dit betekent dat het LC-display een verkeerde indicatie kan geven wanneer de persoon die test onvoldoende contact met de aardpotentiaal heeft (bijv. houten ladder, dikke rubberzolen, etc.). Wanneer het testinstrument bij het testen een fout aangeeft, dan moet de bedrading door een elektricien worden gecontroleerd!Bediening Testavit

1 LCD 61 DEUTSCH DEUTSCH NEDERLANDS Bij gebruik van een scheidingstransformator is een correcte test van stroomkringen met het testinstrument niet mogelijk. Niet aansluiten op twee fasedraden van een twee- of drie- fasesysteem. Schakel vóór het testen zoveel mogelijk alle lasten uit de stroomkringen van de afzonderlijke contacten in de wandcontactdoos uit. Nog aangesloten lasten kunnen leiden tot meetfouten. Controleer bij één contactdoos vóór de inzet of de FI/RCD activeringsfunctie goed werkt! Wees voorzichtig bij spanningen boven 30 V, er bestaat het gevaar van een elektrische schok.

ALLEEN BEDOELD VOOR GEBRUIK DOOR

VAKPERSONEEL Iedereen die dit testinstrument gebruikt moet adequaat opgeleid en vertrouwd zijn met de bijzondere, in een industriële omgeving optredende gevaren bij de spanningscontrole, de noodzakelijke preventieve veiligheidsmaatregelen en de procedures voor de controle van de werking van het instrument zoals voorgeschreven vóór en na elk gebruik. Definitie van de meetcategorieën: Meetcategorie II: Metingen aan stroomkringen, die elektrisch via stekkers rechtstreeks met het laagspanningsnet zijn verbonden. Typische kortsluitstroom < 10 kA Meetcategorie III: Metingen binnen de gebouwinstallatie (vaste verbruikers met niet-insteekbare aansluiting, verdeleraansluiting, vast ingebouwde apparaten in de verdeler). Typische kortsluitstroom < 50 kABediening 62 Testavit

1 LCD Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (teller, hoofdaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >> 50 kA Test het instrument zowel voor als na gebruik op een bekende spanningsbron die in het nominale bereik van het apparaat ligt, om te waarborgen dat het goed werkt. Lees voor gebruik deze handleiding door. Als het instrument niet gebruikt wordt conform de gegevens van de fabrikant, kan dat een negatieve invloed hebben op de beveiliging die het instrument biedt. Wanneer dit niet nadrukkelijk is toegestaan door de fabrikant, dan mogen delen van het instrument en van het toebehoren niet worden veranderd of vervangen. Gebruik om het instrument te reinigen een droge doek. Technische gegevens Spanningsbereik 230 V AC, 50 Hz Voeding via meetobject, max. 3 mA FI/RCD test 30 mA (bij 230 V AC) Beschermingsgraad IP 40 Overspanningscategorie
