Producttype	EVSE-testadapter
Merk	Testboy
Model	EVSE Adapter
Afmetingen (geschat)	15 × 10 × 5 cm
Gewicht (geschat)	0,5 kg
Voeding	230 / 400 V, 50 / 60 Hz
Overspanningscategorie	CAT II 300 V
Connector type	IEC 62196-2 Type 2
PP-simulatie	Tot 20 A (interne weerstand 680 Ω)
CP-simulatie	Staten A, B, C
CP-foutsimulatie	Staat E (kortsluiting CP-PE)
Hoofdfuncties	Testen van EVSE-laadpalen, spanning, frequentie, fase, RCD, isolatieweerstand, lage impedantie, lijn- en lusimpedantie meting
Werktemperatuur	0 °C tot 40 °C, < 80 % RV
Opslagtemperatuur	-10 °C tot +50 °C, < 80 % RV
Onderhoud en reiniging	Reinigen met een droge of vochtige doek en een mild reinigingsmiddel. Gebruik geen schurende producten of oplosmiddelen.
Veiligheid	Houd rekening met de meetcategorieën (CAT II), overschrijd de ingangswaarden niet, gebruik indien nodig beschermende uitrusting.
Inbegrepen accessoires	Gebruiksaanwijzing
Algemene informatie	CE-gecertificeerd, conform de normen IEC/EN 61010-1 en IEC/EN 61010-2-031

Veelgestelde vragen - EVSE Adapter Testboy

Waar dient de EVSE Testboy-adapter voor?

Deze adapter maakt het mogelijk om laadpalen voor elektrische voertuigen (EVSE) te testen door verschillende verbindingsstatussen van het voertuig te simuleren en meetpunten te bieden voor apparaten zoals de TV 456.

Welke CP-simulatiestatussen zijn beschikbaar?

De gesimuleerde statussen zijn: A (voertuig niet aangesloten), B (voertuig aangesloten, niet klaar om te laden), C (voertuig klaar om te laden) en E (CP-fout, simulatie van kortsluiting).

Hoe simuleer je een CP-fout 'E'?

Druk de schuifschakelaar in de veerbelaste positie [E] om CP en PE via een interne diode kort te sluiten, volgens de norm IEC/EN 61851-1.

Wat is de maximale spanning die de adapter kan weerstaan?

De adapter is ontworpen voor overspanningscategorie CAT II 300 V, met een voeding van 230/400 V (50/60 Hz).

Kan ik deze adapter met elke multimeter gebruiken?

Het is bedoeld voor gebruik met een geschikt meetapparaat, zoals de Testboy TV 456, via 4 mm veiligheidsstekkers. Gebruik het niet voor permanente stroomafname.

Hoe reinig je de EVSE-adapter?

Gebruik een vochtige doek met een mild huishoudelijk reinigingsmiddel. Zorg ervoor dat het apparaat is uitgeschakeld en losgekoppeld voor reiniging. Gebruik nooit oplosmiddelen of schurende producten.

Welke metingen kan ik met deze adapter uitvoeren?

U kunt spanning, frequentie, fasevolgorde meten, RCD-tests uitvoeren, isolatieweerstand, lage impedantie, lijn- en lusimpedantie meten.

Is de adapter compatibel met laadpalen van type 1?

Nee, het is specifiek ontworpen voor type 2 connectoren volgens de norm IEC 62196-2.

Wat betekent PP-simulatie?

De PP-simulatie (Proximity Pilot) configureert de maximale stroom die de kabel kan ondersteunen. De adapter simuleert 20 A met een weerstand van 680 Ω tussen PP en PE.

Zijn er veiligheidsmaatregelen om in acht te nemen?

Ja, houd rekening met de meetcategorieën (CAT II), overschrijd de ingangswaarden niet, gebruik persoonlijke beschermingsmiddelen en zorg ervoor dat het apparaat in goede staat is voor elk gebruik.

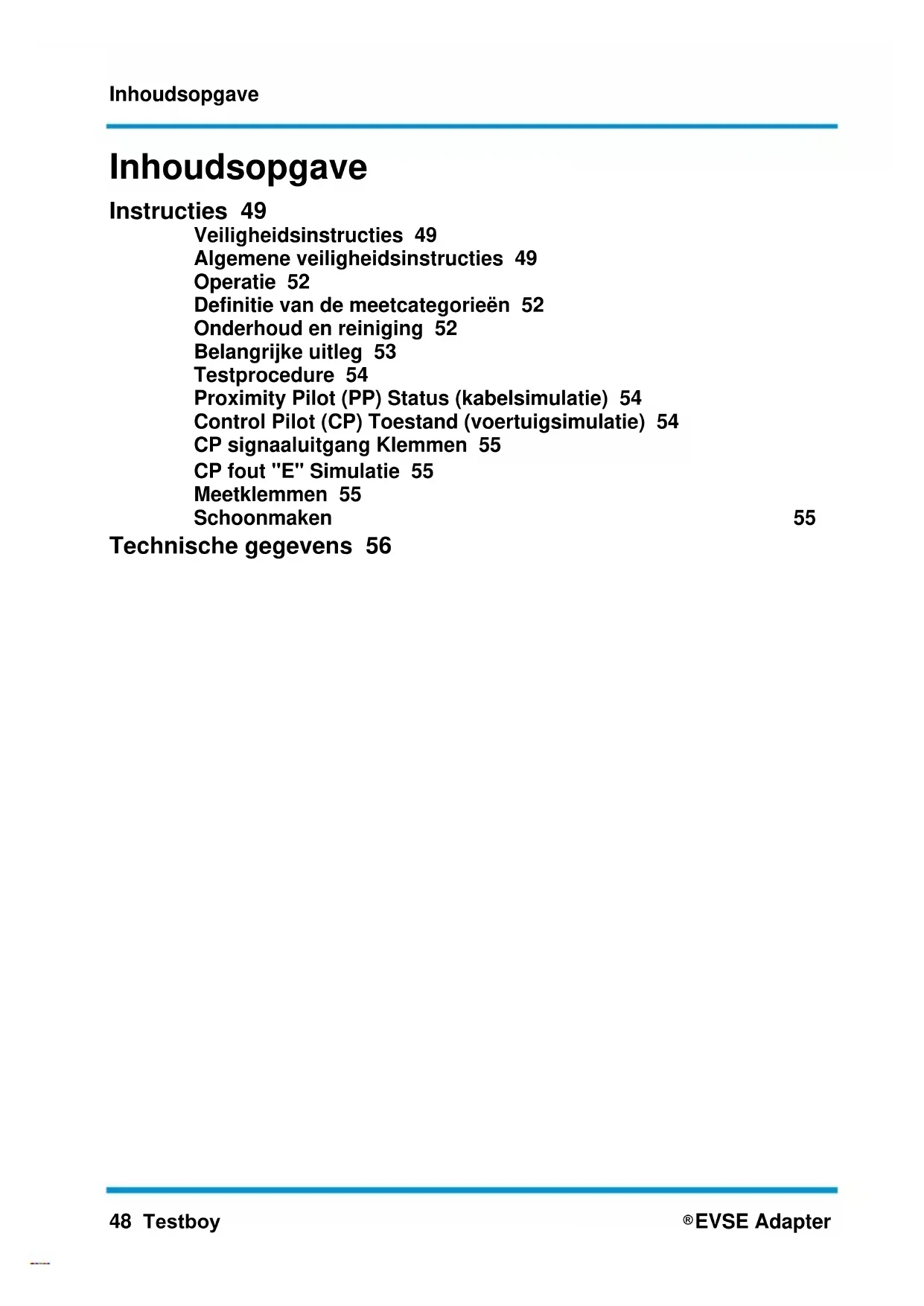

GEBRUIKSAANWIJZING EVSE Adapter Testboy

Veiligheidsinstructies 49

Algemeneveiligheidsinstructies 49

Operatie 52

Definitie van de meetcategorieën 52

Onderhoud en reiniging 52

Belangrijke uitleg 53

Testprocedure 54

Proximity Pilot (PP) Status (kabelsimulatie) 54

Control Pilot (CP) Toestand (voertuigsimulatione) 54

CP signaluitgang Klemmen 55

CP fout "E" Simulatie 55

Meetklemmen 55

Schoonmaken

Veiligheidsinstructies

WAARSCHUWING

Bronnen van gevaar zijn bijvoorbeeld mechanische onderdelen die ernstige verwondingen bij Personen können veroorzaken.

Er bestaat ook een risico van schade aan voorwerpen (bijvoorbeeld schade aan het apparaat).

WAARSCHUWING

Elektrische schokken können de dood of ernstig letsel van personen en gevaar voor de werkking van voorwerpen (bijv. beschadiging van het apparaat) tot gevolg hebben.

WAARSCHUWING

Richt de laserstraal nooit direct of indirect op het oog via reflecterende oppervlakken. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen要去 de laserstraal worden uitgeschakeld.

Algemene veiligheidsinstructies

WAARSCHUWING

Om veiligheids- en goedkeuringsredenen (CE) is ongeoorloofde ombouw en/of wijziging van het apparaat Niet toegestaan. Voor een veilig gebruik van het apparaat要去en de veiligheidsvoorschriften, waarschuwingen en het hoofdstuk "Bedoeld gebruik" besl ist in acht worden genomen.

WAARSCHUWING

Neem de volgende instructies in acht voordat u het apparaat in gebruik neemt: Vermijd gebruik van het apparaat in de buurt van elektrische lasapparaten, inductiekachels en andere elektromagnetische velden.

Na abrupte temperatuursveränderingen要去happaat gedurende ongeveer 30 minutes aan de neue omgevingstemperatuur worden aangepast om de IR-sensor voor gebruik te stabiliseren.

Stel het toestel Niet langdurig bloot aan hoge temperaturen.

Vermijd stoffige en vochtige omstandigheden.

Meetinstrumenten en toebehoren zijn geen spelgoed en horen nicht.THuis in kinderhanden!

In commercie installations要去en de voorschriften ter voorkoming van ongevallen van de Federatie van instellenen voor wettelijkke ongevallenverzekering en -preventie voor elektrische installations en apparatuur in acht worden genomen.

Beoogd gebruik

Het toestel isuitsluitend bestemd voor de in de handleiding beschreiben toepassingen. Elk ander gebruik is Niet toegestaan en kan leiden tot ongelukken of vernieling van het toestel. Deze toepassingen leiden tot het onmiddelijk verrallen van alle garantie- en waarborgclaims van de exploitant gegen de fabrikant.

Om het toestel te beschermen gegen schade, dient u de batterijen te verwijderen als het toestel lange tijd Niet worden gebruikt.

Wij aanvaarden geen aansprakelijkheid voor materiaanse schade of persoonlijk letsel als gevolg van onjuist gebruik of het Niet in ache nemen van de veriligeidsvoorschriften. In dergelijkke gezallenervaltelke aanspraak op garantie. Een uitroepteken in een driehoek verwijstaarveiligheidsinstrumentes in de handleiding. Lees de instructies volledig door voordat u het apparaat in gebruik neemt. Dit apparaat is CE-goedgekeurd en voldoet daarmee aan de vereiste richtlijnen.

Rechten voorbehonden om specificaties te wijzigen zonder voorafgaande kennisgeving © 2023 Testboy GmbH, Duitsland.

Disclaimer

Bij schade door het nicht opvolgen van de instructies vervalt de aanspraak op garantie!
Wij aanvaarden geen aansprakelijkheid voor waaruit voortvloeijeende gevolgschade!

Testboy is nicht aansprakelijk voor schade als gevolg van

het nicht opvolgen van de instructies,
wijzigingen aan het product die Niet door Testboy zijn goedgekeurd, of
Niet door Testboy vervaardigde of goedgekeurde onderdelen
| worden veroorzaakt door de invloed van alcohol, drugs of medicijnen

resultaat.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met grote zorgvuldigkeit samengesteld. Er worden geen verantwoordelijkheid genomen voor de juistheid en volledigkeit van de gegevens, illustraties en tekeningen. Wijzigingen, drukfouten en vergissingen voorbehonden.

Verwijdering

Beste Testboy-klant, met de aankoop van ons product heeft u de möglichkheid om het apparaat aan het einde van zijn levenscylus in te leveren bij geschikte inzamelpunten voor elektronisch afval.

WEEE regelt de terugname en recycling van afgedankte elektrische apparatuur. Fabrikanten van elektrische apparaten zich verplicht om gratis verkochtete elektrische apparaten terug te nemen en te recyclen. Elektrische apparaten mogen dan Niet meer in de "normale" afvalstromen verechtkomen. Elektrische apparatuur要去 worden gerecycleerd en afzonderlijk worden verwijderd. Alle toestellen die onder deze richtlij vallen zich gemarkeerd met dit logo.

Verwijdering van gebruekte batterijen

Als eindgebungbrüker bent u wettelijk verplicht (Batterijwet) om alle gebruikte batterijen en oplaadbare batterijen in te leveren; weglooien bij het huisvuil is verboden!

Batterijen/oplaadbare batterijen die schadelijke stoffen bevatten zich gemarkeerd met de volgende symbolen die aangven dat zij nicht met het huishoudelijk afval mogen worden weggegooid.

De benamingen voor het beslissende zware metaal zich: Cd = cadmium, Hg = kwik, Pb = lood.

U kunt uw gezruikte batterijen/oplaadbare accu's gratis inleveren bij deinzamelpunten van uw gemeente of overal waar batterijen/oplaadbare accu's worden verkocht!

Kwaliteitscertificaat

Alle kwaliteitsrelevante activiteiten en processen die binnen Testboy GmbH worden uitgevoerd, worden permanent gecontroleerd door een kwaliteitsmanagementsystem. Testboy GmbH bevestigt verder dat de testapparatuur en -instrumenten die tijdens de kalibratie worden gebruikt, onderworpen zich aan een permanente controle van de testapparatuur.

Verklaring van overeenstemming

Het product voldoet aan de staatrechtlijnen. Ga voor meer informatie waar www.testboy.de

Operatie

Laat het apparaat acclimatiseren voordat u een metinguitvoert.

Gebruik het apparaat alleen zoals beschreiben in deze handleiding, anders{kunnen de beveiligingen van dit apparaat worden aangetast.
Gebruik het toestel alleen als de behuizing in perfecte staat is.
| Om schade aan het apparaat te voorkomen, mogen de in de technische gegevens vermelde maximale ingangswaarden Niet worden overschreden.
Let op de functiekeuzeschakelaar en zorg ervoor dat deze voor elke meting in de juiste stand staat.
Wees bijzonder voorzichtig bij werkzaamheden aan nicht-geïsoleerde geleiders of rails. (Draag zo nodig beschermende kleding)
Elk toe Vallig contact met de geleider kan leiden tot elektrische schokken.
Wees voorzichtig bij het werken met spanningen boven 60 V DC of 30 V AC RMS. Bij dergelijke spanningen bestaat het risico van een elektrische schok.
- Controller voor elke meting of de tester goed werkt. Controller de werking op een bekende, werkende stroombron alvorens het toestel te gebruiken.
Wees voorzichtig wanner u in de buurt van open ladders of verzamelladers werk. Er要去en individuele beschermingsmiddelen worden gezruikt.

Definitie van de meetcategorieën

Meetcategorie II: Metingen aan stroomkringen die via stekkers rechtstreeks op het laagspanningsnet� aangesloten. Typische kortsluitstroom < 10kA

Meetcategorie III: Metingen binnen de gebouwinstallatie (stationaire verbruikers met Nietplugbare aansluiting, distributieaansluiting, vast geinstalleerde toestellen in het verdeelbord). Typische kortsluitstroom < 50kA

Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (meter, hoofdaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >> 50 kA

Voor het bepalen van de meetcategorie voor een combinatie van meetkabel enmeetapparaat geldt.altijd de laagste categorie van ofwel de meetkabel ofwel het meetapparaat.

Bij het gebruik van deze meter要去 de gebruiker alle gebruikelijke veiligheidsregels in acht nemen:

Bescherming gegen gevaren veroorzaakt door elektrische stroom.
Bescherming van de meter gegen misbruik.

Onderhoud en reiniging

Reinig de behuizing regelmatig met een droge doek zonder schoonmaakmiddelen. Gebruik geen schuurmiddelen, schurende middelen of oplosmiddelen.

Om elektrische schokken te voorkomen, mag er geen vocht in de behuizing komen.

Belangrijke uitleg

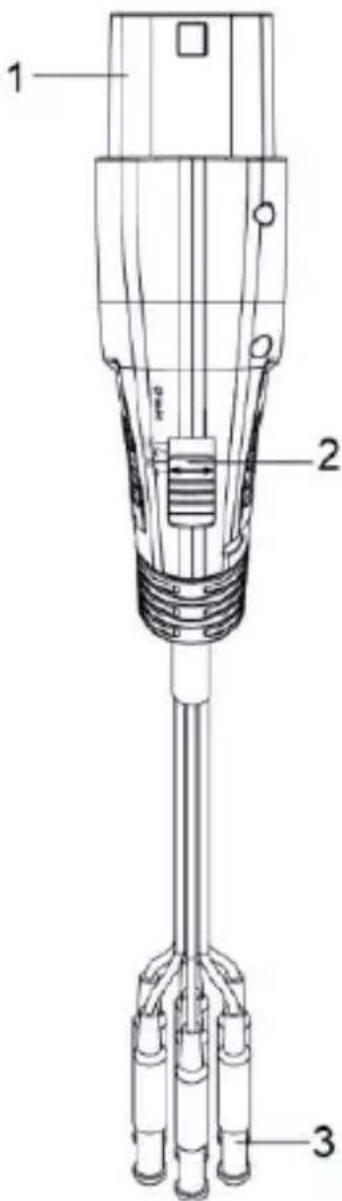

1) Type 2 stekker
2) Schuifschakelaar voor het selecteren van de CP-modus
3) Meetsnoeren met 4 mm veiligheidsstekkers voor L1, L2, L3, N, PE, CP en PP

Doel van de actieve testkabel voor EVSE's

Het EVSE-meetsnoer is een accessoire ter ondersteuning van alle relevante metingen van een TV 456, dat eenvoudigweg wordt aangeslotenussen het EVSE-laadpunt (type 2 stekker) en de meetingangen van de TV 456. Alle draden van de oplaadstekker zijn beschikbaar: L1, L2, L3, N, PE, CP en PP.

Er kuren typische installmentemetingen mee worden uitgevoerd: Spanning, freiendentie, faseaanduiding, fasevolgorde, diverse RCD-tests en -metingen, isolatieweerstand, laagohmige metingen, lijn- en lusimpedanties.

Testprocedure

• Sluit de vereiste 4 mm teststekkers van de EVSE-testkabel aan op uw TV 456,
• Selecteer CP modus "A" met de schuifschakelaar,
• Sluit de EVSE-testkabel aan op de type 2 stekker van het laadstation,
• Selecteer CP modus "B" met de schuifschakelaar, het laadstation moet "klaar om op te laden" weergeven,
• Selecteer CP modus "C" met de schuifschakelaar, het laadstation zou要去en beginnen met laden,
• verricht alle metingen in de actieve fase van het laadstation (spanning en dergelijkke),
• Nadat u alle metingen hebt verricht, kiest u met de schuifschakelaar CP-stand "A" om het laadproces te beeindigen,
• Maak de testkabel los van het laadstation.

Proximity Pilot (PP) Status (kabelsimulatie)

Het EVSE-testsnoer is intern geconfigureerd (680 Ohm tussen PP en PE) om een stroom van 20 A te dragen.

Control Pilot (CP) Toestand (voertuigsimulatie)

Met de schuifschakelaar voor de CP-stand können verschillende voertuigtoestanden worden gesimuleerd. De voertuigtoestanden worden gesimuleerd met verschillende waarstanden die tussen de CP- en PE-geleiders zijn aangesloten. Het verband:tussen de watstand en de toestand van het voertuig is weergegeven in de volgende tabel.

Staat van het voertuig	Staatsvorming	CP-PE Weerstand	CP-spanning
A	Voertuig Niet aangesloten	Open (oneindig)	± 12 V bij 1 kHz
B	Voertuig aangesloten, Niet maar voor opladen	2,74 kΩ	+9 V / -12 V bij 1kHz
C	Voertuig�klaar voor opladen, aangesloten, ventilatie Niet nodig	882 Ω	+6 / -12 V bij 1kHz
E	CP-fout "E	0 Ω	0 V

CP signaluitgang Klemmen

CP-uitgangsklemmen worden kortgesloten met de CP- en PE-lijnen

tors van het geteste laadstation via de testkabel. Gebruik een oscilloscoop om de golfvorm en de amplitude van het CP-signaal te controleren.

De Control Pilot-functie maakt gebruik van pulsbreedtemodulatie (PWM) om de communicatie tussen het voertuig en het laadstation te coderen. De duty cycle van het PWM-signaal bepaalt de möglichke beschikbare laadstroom, terwijl de amplitude de laadtoestand bepaalt.

Voor details over het communicatieprotocol worden verwezenaar IEC/EN 61851-1 en de documentatione van de fabrikant van het laadstation.

Belangrijke opmerking: Als het laadstation verkeerd is bedraad, können de CP-testklemmen voorkleine signalen hoge, gevaarlijke spanningen ontvangen.

CP fout "E" Simulatie

"E" - De CP-storingssimulatie kan worden gerealiseerd door de schuifschakelaar in de (veerbelaste) stand [E] te schuiven. Dit simuleert het gedrag van het station in geval van een kortsluiting:tussen CP en PE via de interne diode (volgens de norm IEC/EN 61851-1). In geval van een CP-fout ("E" wordt ingedrukt) moet het laadproces worden afgebrozen en een niewlaadproces worden voorkomen.

Meetklemmen

Alle klemmen in de type 2 connector (L1, L2, L3, N, PE, CP en PP) zijn beschikbaar op 4 mm veiligheidsstekkers met dubbel geisoleerde draden volgens IEC 61010-031. Deze sollen alleen voor meetdoelinden worden gebruikt. Het is Niet toegestaan gedurende langereijd stroom te trekken of iets anders te voeden. Er is een geschikt meetapparaat nodig.

Schoonmaken

Als het toestel na dagelijk gebruik vuil is, is het raadzaam het te reinigen met een vochtige doek en een mild huishoudelijk schoonmaakmiddel. Zorg ervoor dat het apparaat voor de reiniging isuitgeschakeld en losgekoppeld van de externe voeding en alle andere aangesloten apparaten (bijv. testapparatuur, contro-instrumenten, enz.).

Gebruik nooit zure reinigingsmiddelen of oplosmiddelen voor het schoonmaken.

Technische gegevens

Werktemperatuur	0-40 °C, < 80 % RH
Stroomvoorziening	230 / 400 V (50 / 60 Hz)
Categorie overspanning	CAT II 300 V
Testnorm	IEC/EN 61010-1 (DIN VDE 0411); IEC/EN 61010-2-031
Type stekker	IEC62196-2 type 2
Opslagtemperatuur	-10 ~ +50 °C, < 80 % RH
PP-simulatie	Tot 20 A
CP-simulatie	Staten A, B, C
Foutensimulatie	CP-fout "E"
Accessoires	Gebruiksaanwijzing
