| Tipo di prodotto | Adattatore di test EVSE |
| Marchio | Testboy |
| Modello | Adattatore EVSE |
| Dimensioni (stimate) | 15 × 10 × 5 cm |
| Peso (stimato) | 0,5 kg |
| Alimentazione | 230 / 400 V, 50 / 60 Hz |
| Categoria di sovratensione | CAT II 300 V |
| Tipo di connettore | IEC 62196-2 Type 2 |
| Simulazione PP | Fino a 20 A (resistenza interna 680 Ω) |
| Simulazione CP | Stati A, B, C |
| Simulazione di errore CP | Stato E (cortocircuito CP-PE) |
| Funzioni principali | Test delle stazioni di ricarica EVSE, misura di tensione, frequenza, fase, RCD, resistenza di isolamento, bassa impedenza, impedenza di linea e di anello |
| Temperatura di lavoro | 0 °C a 40 °C, < 80 % UR |
| Temperatura di stoccaggio | -10 °C a +50 °C, < 80 % UR |
| Manutenzione e pulizia | Pulire con un panno asciutto o umido e un detergente delicato. Non utilizzare prodotti abrasivi o solventi. |
| Sicurezza | Rispettare le categorie di misura (CAT II), non superare i valori di ingresso, utilizzare dispositivi di protezione se necessario. |
| Accessori inclusi | Manuale di istruzioni |
| Informazioni generali | Certificato CE, conforme alle norme IEC/EN 61010-1 e IEC/EN 61010-2-031 |
Domande frequenti - EVSE Adapter Testboy
Domande degli utenti su EVSE Adapter Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale EVSE Adapter - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EVSE Adapter del marchio Testboy.
MANUALE UTENTE EVSE Adapter Testboy
Istruzioni per l'uso
Testboy® EVSE Adapter 48
Gebruiksaanwijzing
Inhaltsverzeichnis
Hinweise 4
Istruzioni di sicurezza 40
Istruzioni generali di sicurezza 40
Operazione 43
Definizione delle categorie di misura 43
Manutenzione e pulizia 43
Spiegazione chiave 44
Procedura di test 45
Stato del pilota di prossimità (PP) (simulazione del cavo) 45
Pilota di controllo (CP) Stato (simulazione del veicolo) 45
Uscita segnale CP Terminali 46
Errore CP "E" Simulazione 46
Terminali di misura 46
Pulizia 46
Dati tecnici
47
Avvertenze
Istruzioni di sicurezza
ATTENZIONE
Le fonti di pericolono sono, ad esempio, le parti meccaniche che possono causare gravi lesioni alle persone.
Esiste inoltre il rischio di danneggiare gli oggetti (ad es. danni all'apparecchio).
ATTENZIONE
Le scosse elettriche possono provocare la morte o gravi lesioni alle persone,oltre che un pericolo per il funzionamento degli oggetti (ad es. danni all'apparecchio).
ATTENZIONE
Non suntare mai il raggio laser direttamente o indirettamente verso gli occhiattraverso superfici riflettenti. Le radiazioni laser possono causare danni irreparabiliall'occhio. In caso di misurazione in prossimità di persona, il raggio laser deveessere disattivato.
Istruzioni generali di sicurezza
ATTENZIONE
Per motivi di sicurezza e di omologazione (CE), non sono consentite trasformazioni e/o modifiche non autorizzate dell'apparecchio. Per garantire un funzionamento sicuro dell'apparecchio, è indispensable o ssvare le istruzioni di sicurezza, le avventenze e il capitolo "Uso previsto".
ATTENZIONE
Prima di utilizzato l'apparecchio, osservare le seguenti istruzioni:
Evitare di utilizzato l'unità in prossimità di saldatori elettrici, riscaldatori a induzione e altri campi elettromagnetic.
Dopo bruschi cambiamenti di temperatura, l'unità deve essere regolata alla nuova temperature ambiente per circa 30 minuti per stabilizzato il sensore IR prima dell'uso.
Non esporre l'unità a temperature elevate per lungo tempo.
Evitare condizioni ambientali polverose e umide.
Gli strumenti di misura e gli accessori non sono giocattoli e non devono essere lasciati nelle mani dei bambini!
Nelle strutture commerciali devono essere osservate le norme antinfortunistiche della Federazione degli Istituti per l'Assicurazione e la Prevenzione degli Infortuni sul Lavoro per gli impianti e le apparecchiature elettriche.
Uso previsto
L'apparecchio è destinato esclusivamente alle applicazioni descripte nelle istruzioni per l'uso. Qualsiasi altri uso non è consentito e può causare incidenti o la distruzione dell'unità. Queste applicazioni comportano l'immediata decidenza di qualsiasi diritto di garanzia dell'operatore nei confronti del produttore.
Per proteggere l'unità da eventuali danni, rimuovere le batterie se l'unità non vieneutilizzata per lungo tempo.
Non ci assumiamo alcuna responsabilità per danni a cose o persona causati da un uso improprio o alla mancata osservanza delle istruzioni di sicurezza. In questi casi, qualsiasi richiesta di garanzia diventa nulla. Un punto esclamativo all'interno di un triangolo si riferisce alle istruzioni di sicurezza contenute nelle istruzioni per l'uso. Leggere completeness le istruzioni prima di utilizzato l'apparecchio. Questa unità ha ottenuto l'approvazione CE ed è quindi conforme alle direttive richieste.
Diritti riservati di modifiche delle specifiche preavviso © 2023 Testboy GmbH, Germania.
Escludione di responsabilità
In caso di danni causati dalla mancata osservanza delle istruzioni, il diritto alla garanzia decade!
Non ci assumiamo alcuna responsabilità per i dati consequenti!
Testboy non è responsable per i danni derivanti da
mancata osservanza delle istruzioni,
| modifiche al prodotto non approvate da Testboy, oppure
Parti di ricambio non prodotte o APPROVATE da Testboy
- sono causati dall'influenza di alcol, droge o farmaci risultato.
Correttezza delle istruzioni per l'uso
Le presenti istruzioni per l'uso sono state redatte con grande cura. Non si assume alcuna responsabilità per la correttezza e la completeness dei dati, delle illustrazioni e dei disegni. Salvo modifiche, refusi ed errori.
Smaltimento
Gentile cliente di Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire il dispositivo ai punti di raccolta idonei per i rifiuti elettronici al termine del suo ciclo di vita.
I RAEE regolano il ritiro e il riciclaggio dei rifiuti di apparecchiature elettriche. I produttori di apparecchi elettrici sono obbligati a ritirare e riciclare gli apparecchi venduti Gratisamente. Gli apparecchi elettrici non possono più essere inserti nei "normali" flussi di rifiuti. Le apparecchiaurrettiche devono essere riciclate es smaltite separatamente. Tutti gli apparecchi coperti da但这a direttiva sono contrassegnati da quello logo.
Smaltimento delle batterie usate
L'utente finale è obligato per legge (Battery Act) a restituire tutte le batterie usate e le batterie ricaricabili; lo smaltimento con i rifiuti domestici è vietato! Le pile/ batterie ricaricabili contenti sostanze nocive sono contrassegnate dai simboli adiacenti che indicano che non devono essere smaltite con i rifiuti domestici.
Le denominazioni per il metallo pesante decisivo sono:
Cd = cadmio, Hg = mercurio, Pb = piombo.
Potete consegnare Gratisamente le vosre pile/ batterie ricaricabili usate presso i punti di raccolta del vosto comune o ovunque si vendano pile/ batterie ricaricabili!
Certificato di qualità
Tutte le attività e i processi rilevanti per la qualità svolti all'interno di Testboy GmbH sono costamente monitorati da un systema di gestione della qualità. Testboy GmbH conferma inoltre che le apparecchiature e gli strumenti di prova utilizzati durante la calibrazione sono soggetti a un monitoraggio permanente delle apparecchiature di prova.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Per ulteriori informazioni, visitare il sito www.testboy.de
Operazione
Lasciare che l'unità si acclimati prima di effettuare una misurazione.
Utilizzare l'apparecchio solo come descripto nel presente manuale, altrimenti i dispositivi di protezione dell'apparecchio potrebbero essere compromessi.
Utilizzare l'unità solo se l'alloggiamento è in perfette condizioni.
Per evitare danni all'unità, non superare i valori massimi di ingresso specificati nei dati tecnici.
Prestare attenzione al selettore di funzione e accertarsi che sia nella posizione corretta prima di agli misurazione.
Prestare particolare attenzione quando si lavora su conduttori o sbarre non isolati. (Se necessario, indossare indumenti protettivi)
Qualsiasi contatto accidentale con il conduttore può provocare scosse elettriche.
Prestare attenzione quando si lavora con tensioni superiori a 60 V CC o 30 V CA RMS. A tali tensioni sussiste il rischio di scosse elettriche.
Prima di agli misurazione, accertarsi che il tester sia in buone condizioni di funzionamento. Prima di utilizzare l'unità, verificarne il funzionamento su una fonte di alimentazionenota e funzionante.
Prestare attenzione quando si lavora in prossimità di scale aperte e scoperte o di scale di raccolta. è necessario utilizzato un dispositivo di protezione individuale.
Definizione delle categorie di misura
Categoria di misura II: misure su circuiti collegati direttamente alla rete a bassa tensione tramite spine. Corrente di cortocircuito tipica < 10kA
Categoria di misura III: misure all'interno dell'impiano dell'edificio (utenze fisse con connessione non innestabile, connessione di distribuzione, dispositivi installati permanente nel quadro di distribuzione). Corrente di cortocircuito tipica < 50kA
Categoria di misura IV: misure alla fonte dell'impiano a bassa tensione (contatore, collegamento principale, protezione primaria da sovracorrente). Corrente di cortocircuito tipica >> 50 kA
Per determinare la categoria di misura per una combinazione di cavo di misura e dispositivo di misura, si applica sempre la categoria più bassa del cavo di misura o del dispositivo di misura.
Quando si utilizesza lo stamento, l'utente deve osservare tutte le norme di sicurezza abituali:
Protezione contro i pericoli causati nella corrente elettrica.
Protezione del contatore contro l'uso improprio.
Manutenzione e pulizia
Pulire l'alloggiamo a intervalli regolari con un panno asciutto alla detergenti. Non utilizzare abrasivi, agenti abrasivi o solventi.
Per evitare scosse elettriche, evitare che l'umidità penetri nell'alloggiamo.

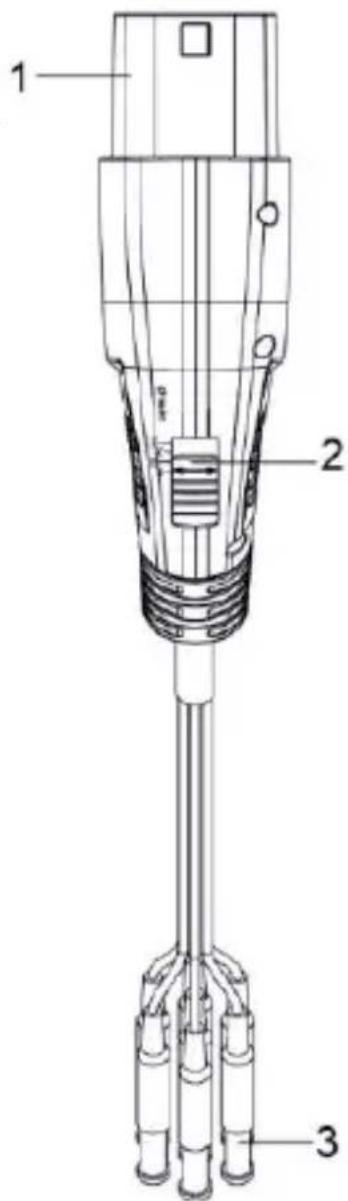

Spiegazione chiave
1) Spina di tipo 2
2) Interruttore a scorrimento per la selezione della modalità CP
3) Conduitori di misura con tappi di sicurezza da 4 mm per L1, L2, L3, N, PE, CP e PP
Scopo del test lead attivo EVSE
Il cavo di misura EVSE è un accessorio per supportare tutte le misure rilevanti di un TV 456, che viene semplicamente collegato tra il punto di ricarica EVSE (spina di tipo 2) e gli ingressi di misura del TV 456. Sono disponibili tutti i fili della spina di ricarica: L1, L2, L3, N, PE, CP e PP. Conesso è possible effettuare misure tipiche dell'installazione: Tensione, frequenza, indicazione di fase, sequenza di fase, vari test e misure RCD, resistenza di isolamento, misure di bassa impedenza, impedenze di linea e di loop.
Procedura di test
- Collegare le spine di prova da 4 mm del cavo di prova EVSE al TV 456,
- Selezionare la modalità CP "A" con l'interruttore a scorrimento,
- Collegare il cavo di prova dell'EVSE alla spina di tipo 2 della stazione di ricarica,
- Selezionare la modalità CP "B" con l'interruttore a scorrimento; la stazione di ricarica dovrebbe visualizzare "ready to charge",
- Selezionare la modalità CP "C" con l'interruttore a scorrimento, la stazione di ricarica dovrebbe iniziare a caricarsi,
- effettuare tutte le misurazioni nella fase attiva della stazione di ricarica (tensione e simili),
- dopo aver eseguito tutte le misurazioni, selezionare la modalità CP "A" con l'interruttore a scorrimento per terminare il processo di carica,
- Scollegare il cavo di prova alla stazione di ricarica.
Stato del pilota di prossimità (PP) (simulazione del cavo)
Il cavo di prova dell'EVSE è configurato internamente (680 ohm tra PP e PE) per sostortare una corrente di 20 A.
Pilota di controllo (CP) Stato (simulazione del veicolo)
L'interrottore a scorrimento della modalità CP può essere utilizzato per simulare diversi stati del veicolo. Gli stati del veicolo sono simulati con diverse resistenze collegate tra i conduttori CP e PE. La relazione tra la resistenza e lo stato del veicolo è riportata nella tabella seguente.
| Condizioni del veicolo | Creazione dello Stato | Resistore CP-PE | Tensione CP |
| A | Veicolo non collegato | Aperto (infinito) | ± 12 V a 1 kHz |
| B | Veicolo collegato, non pronto per la ricarica | 2,74 kΩ | +9 V / -12 V a 1kHz |
| C | Veicolo pronto per la ricarica, collegato, ventilazione non necessaria | 882 Ω | +6 / -12 V a 1kHz |
| E | Errore CP "E | 0 Ω | 0 V |
Uscita segnale CP Terminali
I terminali di uscita CP sono messi in cortocircuito con le linee CP e PE
della stazione di ricarica testata tramite il cavo di prova. Utilizzato un oscilloscopio per controllare la forma d'onda e l'ampiezza del segnale CP.
La funzione Control Pilot utilizes la modulazione dell'ampiezza degli impulsi (PWM) per codificare la communicates tra il veicolo e la stazione di ricarica. Il duty cycle del segnale PWM definisce la possibile corrente di carica disponibile, nelle l'ampiezza definitisce lo stato di carica.
Per informazioni dettagiate sul protocollo di comunità, consultare la norma IEC/EN 61851-1 e la documentazione del produttore della stazione di ricarica.
Nota importante: se la stazione di ricarica è cablata in modo errato, i terminali di test CP a piccolo segnale possono ricevere tensioni elevate e pericolose.
Errore CP "E" Simulazione
"E" - La simulazione del guasto CP cui è essere realizzata facendo scorrere l'interruttore a scorrimento in posizione (a molla) [E]. Questo simula il comportamento della stazione in caso di cortocircuito tra CP e PEattraverso il diodo interno (secondo lo standard IEC/EN 61851-1). In caso di erre del CP (viene premuto "E"), il processo di carica deve essere interrotto e si deve impedire un nuovo processo di carica.
Terminali di misura
Tutti i terminali del connettore di tipo 2 (L1, L2, L3, N, PE, CP e PP) sono disponibili su spine di sicurezza da 4mm con fili a doppio isolamento secondo la norma IEC 61010-031. Questi possono essere utilizzati solo a scopo di misurazione. Non è consentito assorbire corrente o alimentare altri per un periodo di tempo prolongato. è necessario un dispositivo di misurazione adeguato.
Pulizia
Se l'unità è sporca dopo l'uso quotidiano, si consiglia di pulirla con un panno umido e un detergente domestico delicato. Prima di procedere alla pulizia, assicurarsi che l'unità sia spenta e scollegata dall'alimentazione esterna e da tutti gli altri dispositivi collegati (ad es. oggetti di prova, strumenti di controllo, ecc.).
Nonutilizzare mai detergenti o solventi acidi per la pulizia.
Dati tecnici
| Temperatura di lavoro | 0-40 °C, < 80 % RH |
| Alimentazione | 230 / 400 V (50 / 60 Hz) |
| Categoria di sovratensione | CAT II 300 V |
| Standard di prova | IEC/EN 61010-1 (DIN VDE 0411); IEC/EN 61010-2-031 |
| Tipo di spina | IEC62196-2 tipo 2 |
| Temperatura di stoccaggio | -10 ~ +50 °C, < 80 % RH |
| Simulazione PP | Fino a 20 A |
| Simulazione CP | Stati A, B, C |
| Simulazione degli errorsi | Errore CP "E" |
| Accessori | Istruzioni per l'uso |
