| Tipo de producto | Adaptador de prueba EVSE |
| Marca | Testboy |
| Modelo | Adaptador EVSE |
| Dimensiones (estimadas) | 15 × 10 × 5 cm |
| Peso (estimado) | 0,5 kg |
| Alimentación | 230 / 400 V, 50 / 60 Hz |
| Categoría de sobretensión | CAT II 300 V |
| Tipo de conector | IEC 62196-2 Tipo 2 |
| Simulación PP | Hasta 20 A (resistencia interna 680 Ω) |
| Simulación CP | Estados A, B, C |
| Simulación de error CP | Estado E (cortocircuito CP-PE) |
| Funciones principales | Prueba de estaciones de carga EVSE, medición de tensión, frecuencia, fase, RCD, resistencia de aislamiento, baja impedancia, impedancia de línea y de bucle |
| Temperatura de trabajo | 0 °C a 40 °C, < 80 % HR |
| Temperatura de almacenamiento | -10 °C a +50 °C, < 80 % HR |
| Mantenimiento y limpieza | Limpiar con un paño seco o húmedo y un detergente suave. No utilizar productos abrasivos ni disolventes. |
| Seguridad | Respetar las categorías de medición (CAT II), no superar los valores de entrada, utilizar equipo de protección si es necesario. |
| Accesorios incluidos | Manual de instrucciones |
| Información general | Certificado CE, conforme a las normas IEC/EN 61010-1 e IEC/EN 61010-2-031 |
Preguntas frecuentes - EVSE Adapter Testboy
Preguntas de los usuarios sobre EVSE Adapter Testboy
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Equipos de medición en formato PDF gratis! Encuentra tus instrucciones EVSE Adapter - Testboy y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EVSE Adapter de la marca Testboy.

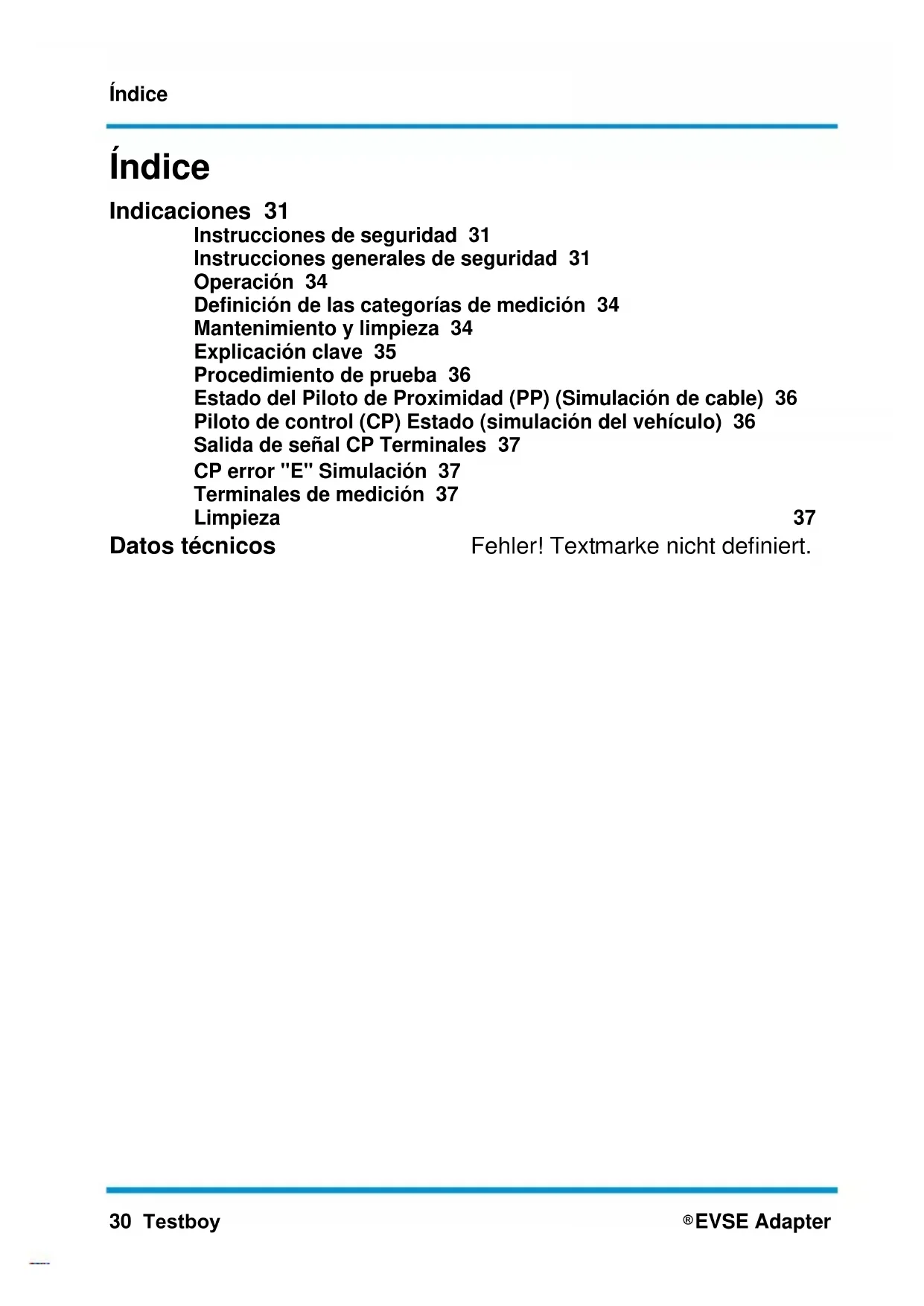

MANUAL DE USUARIO EVSE Adapter Testboy
Instrucciones de empleo
Testboy® EVSE Adapter 39
Instrucciones de seguridad 31
Instrucciones generales de seguridad 31
Operación 34
Definimiento de las categorías de medicación 34
Mantenimiento y limpieza 34
Explicación clave 35
Procedimiento de prueba 36
Estado del Piloto de Proximidad (PP) (Simulación de cable) 36
Piloto de control (CP) Estado (simulación del vehiculo) 36
Salida de senal CP Terminales 37
CP error "E" Simulación 37
Terminales de medicación 37
Limpieza
Datasétécnicos
Instrucciones de seguridad
ADVERTENCIA
Las fuentes de peligro son, por exemple, las piezas mecánicas que pueda causar lesiones graves a las personas.
Tambien existe el riesgo de dañar objetos (por exemple, la unidad).
ADVERTENCIA
Las descargas electricas peuvent causar la muerte o lesiones graves a las personas, asi como un peligro para el funciona de los objetos (por exemple, daños en el aparato).
ADVERTENCIA
No apunte nunca el rayo láser directa o indirectamente al ojo a工程技术 de superficies reflectantes. La radiación láser pueda causar daños irreparables en el ojo. Cuando realice medicacionesURTCA de personas, deben desactivar el haz láser.
Instrucciones generales de seguridad
ADVERTENCIA
Por razones de seguridad y homologacion (CE), no se permitte la transformacion y/o modificacion no autorizada de la unidad. Para garantizar un functionamento seguro con el aparato, es imprescindible respetar las instrucciones de seguridad, las advertencias y el capitulo "Uso previsto".
ADVERTENCIA
Antes de utiliser el aparato,onga en cuenta las siguientes instrucciones:
Evite utilizes la unidad cerca de soldadores electricos, calentadores de induccion y otros Campos electromagnéticos.
Tras cambios bruscos de temperatura, launidad debe ajustarse a la nuevo temperatura ambiente duranteunos 30 Minutes para estabilizar el sensor de infrarrojos antes de su uso.
No exponga el aparato a altas temperatas durante mucho tiempo.
Evite las conditiones ambientales de polvo y humedad.
Los instrumentos de medida y sus accesorios no son juguetes y no deben estar en manos de niños.
En las instalaciones commerciales, deben observarse las normas de Prevencion de accidentes de la Federacion de Instituciones de Seguro y Prevencion de Accidentes Estatales para instalaciones y equipos electricos.
Uso previsto
El aparato solo está destinado a las aplicaciones descriñas en el manual de instructuciones. Cualquier otherwise no está permitted y pueda provocar accidentes o la destruccion de la unidad. Estas aplicaciones conllevan la calidad inmediata deequalquier garantia y de los derechos de garantía del operador frete al fabricante.
Para proteger la unidad de posibles daños, extraiga las pilas si no va a utiliser la unidad durante mucho tiempo.
No aceptamos ninguna responsabilidad por daños materiales o personales causados por un manejo inadequado o por la inobservancia de las instructuciones de seguridad. En tales casos, cualquier reclamación de garantía quedará anulada. Un signo de exclamación dentro de un triángulo pretende alertar al usuario de la presencia de precauciones de sécurité en el manual de usuario. Lea Completely las instructaciones antes de utiliser el aparato.Estaunidad cuenta con la homologación CE y, por tanto, cumple las directivas exigidas.
Reservado el derecho a modifier las specifications sin previo aviso © 2023 Testboy GmbH, Alemania.
Descargo de responsabilidad
En caso de daños causados por la inobservancia de las instrucciones, la garantía quedará anulada.
No asumimos ninguna responsabilidad por los daños resultantes.
Testboy no se hace responsable de los daños resultantes de
| incurplimiento de las instrucciones,
|
|发展机遇os en el producto que no hayan sido aprobados por Testboy, o
|
| Piezas de repuestos no fabricadas ni aprobadas por Testboy
|
| Están causadas por la influencia del alcohol, las drogas o los medicamentos
|
|
|
|
|
|
|
Corrección de las instruciones de uso
Estas instrucciones de uso se han elaborado con sumo cuidado. No se asume responsabilidadalguna por la exactitud e integridad de los datos, ilustraciones y dibujos. Salvo ambios, erratas yerrores.
Eliminación
Estimado cliente de Testboy, con la compra de nuestro producto tiene la option de devolver el aparato a los+puntos adecuados de recogida de residuos electrónicos al final de su ciclo de vida.
Los RAEE regulan la recogida y el reciclado de residuos de aparatos electricos. Los fabricantes de aparatos electricos están obligados a recuperar y recicular los aparatos electricos que se venden Gratisamente. En ese caso, los aparatos electricos ya no peuvent depositarse en los flujos de residuos "normales". Los equipos electricos deben reciclarse y eliminarse por分开. Todos los aparatos cubiertos por esta directiva estámarcados con este logotipo.
Eliminación de pilas usadas
Como usuario final, tiene la obligation legal (Ley de pilas) de devolver todas las pilas y baterias recargables usadas; la eliminacion con la basura domestica está prohibida!
Las pilas/baterias recargables que contienen sustancias nocivas estan marcadas con los simbolos adyacentes, que indican que no deben desecharse con la basura domestica.
Las designaciones para el metal pesado decidivo son: Cd = cadmio, Hg = mercurio, Pb = plomo.
Puedeentaragreenutamente sus pilas o baterias usadas en los+puntodes recogida de su municipio o enequalquier lugaronde se vendan pilas o baterias.
Certificado de calidad
Todas las activités y procesos relacionados con la calidad que se llevan a cabo en Testboy GmbH se supervisan permanentemente mediante un sistema de gestion de la calidad. Testboy GmbH confirma ahora que los equipos e instrumentos de prueba realizados durante la calibracion está suspectos a una supervisión permanente de los equipos de prueba.
Declaración de conformidad
El producto cumple las directivas más recientes. Para más información, visite www.testboy.de
Operación
Deje que launidad se acclimate antes de realizar una medicación.
Utilice el aparato solo como se describe en este manual, de lo contrario los dispositivos de proteccion de este aparato pueda verse afectados.
Sólo utilizes la unidad si la carcasa está en perfectas conditiones.
Para evacar daños en la unidad, no supere los values mímos de entrada asignificados en los datos技术和os.
Preste atencion al selector de functions y asegurese de que está en la posicjion correcta antes de cada medicacion.
Tenga especial cuidado cuando trabajo con conductores o barras colectoras sin aislar. (Llevarropa protectora si esnecessary)
Cualquier contacto accidental con el conductor能把 provocar una descarga electrica.
Tenga cuidado al trabajo con tensiones superiores a 60 V CC o 30 V CA RMS. Existe riesgo de descarga electrica con estas tensiones.
| Antes de cada medicación, asegúrese de que el comprobador funciona correctamente.
Compruebe el funciona con una fuente de alimentacion conocida y operativa antes de utilizes la unidad.
Tenga cuidado cuando trabajo cerca de escaleras expuestos abiertas o escaleras de recogida. Debe utilizesse equipo de proteccion individual.
Definisión de las categorías de medicación
Categoría de medicación II: Mediciones en circuitos que están connectados electrically de forma directa a la red de baja tensión a temas de enchufes. Corriente típica de cortocircuito < 10 kA
Categoría de medicación III: Mediciones dentro de la instalación del edificio (consumidores fijos con connexión no enchufable, connexión de distribución, dispositivos instalados permanentemente en el cuadro de distribución). Corriente típica de cortocircuito < 50 kA
Categoría de medicación IV: Mediciones en el origen de la instalación de baja tensión (kontador, conexión principal, protección primaria contra sobreintensidades). Corriente típica de cortocircuito >> 50 kA
Para determinar la categoria de medicación de una combinación de cable de medicación y aparato de medicación, se aplica siempre la categoria más baja del cable de medicación o del aparato de medicación.
Alutilizareste medidor,el,)debe observartodas las normas de segudad habituales:
Protection contra los peligros causados por la corriente electrica.
Protection del contagor contra usos indebidos.
Mantenimiento y limpieza
Limpie la carcasa a intervalos regulares con un paño seco sin productos de limpieza. No utilise abrasivos, agentes abrasivos ni disolventes.
Para evaporar descargas electricas, no permita que entre humedad en la carcasa.

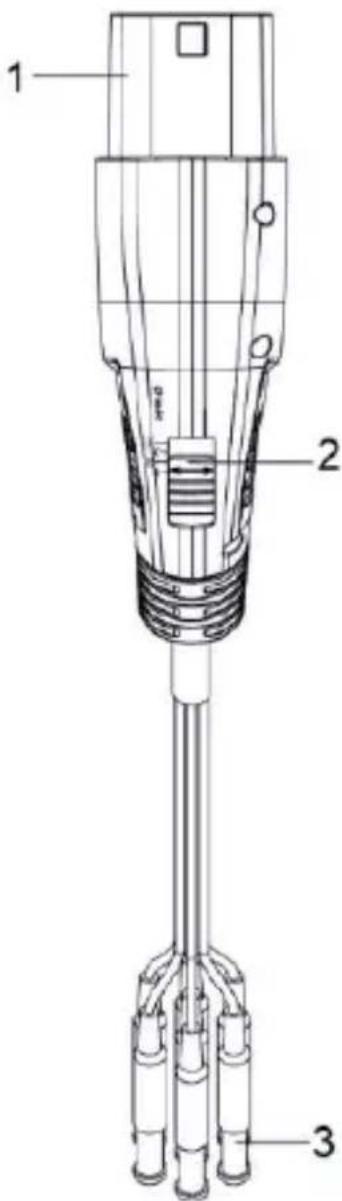

Explicación clave
1) Enchufetipo2
2) Interruptor deslizante para seleccionar el modo CP
3) Cables de medicación con clavijas de seguridad de 4 mm para L1, L2, L3, N, PE, CP y PP
Finalidad del EVSE Active Test Lead
El cable de medicación EVSE es un accesorio que permité realizar todas las medicaciones pertinentes de un TV 456 y que se conecta simplement entre el punto de energia EVSE (enchufe de tipo 2) y las entradas de medicación del TV 456. Todos los cables del enchufe de energia están disponibles: L1, L2, L3, N, PE, CP y PP.
Con el se pueda realizar medicaciones tíicas de instalaciones: Tensión, Frequencia, indicación de fase, secuencia de fases, diversas pruebas y mediciones RCD, resistencia de aislamento, mediciones de baja impedancia, impedencias de linea y bucle.
Procedimiento de prueba
- Conecte las clavijas de prueba de 4 mm necessities del cable de prueba EVSE a su TV 456,
- Seleccione el modo CP "A" con el interruptor deslizante,
- Conecte el cable de prueba del EVSE al enchufe de tipo 2 de la estacion dearga,
- Seleccione el modo CP "B" con el interruptor deslizante, la estacion de energia debe做不到 "esto para cargas",
- Selección el modo CP "C" con el interruptor deslizante, la estación de energia empeñar a cargar,
- realizar todas las medicaciones en la fase activa de la estación dearga (tensión y similares),
- Una vez realizadas todas las medicaciones, selección el modo CP "A" con el interruptor deslizante para finalizar el proceso dearga,
- Desconecte el cable de prUEba de la estacion de carga.
Estado del Piloto de Proximaidad (PP) (Simulación de cable)
El cable de prueba EVSE está configurado internamente (680 Ohm entre PP y PE) para transporte una corriente de 20 A.
Piloto de control (CP) Estado (simulación del vehístico)
El interruptor deslizante del modo CP pueda utiliser para simular differsentes estados del vehiculo. Los Estados del vehiculo se simulan con differedes resistencias connectadas entre los conductores CP y PE. La relacion entre la resistencia y el estado del vehiculo se muestra en lasumaable tabla.
| Estado del vehicluto | Creación del Estado | Resistencia CP-PE | Tensión CP |
| A | Vehicluto no conectado | Abierto (infinito) | ± 12 V a 1 kHz |
| B | Vehicluto conectado, no preparado para la)carga | 2,74 kΩ | +9 V / -12 V a 1 kHz |
| C | Vehicluto lista para la)carga, conectado, no necesita ventilación | 882 Ω | +6 / -12 V a 1 kHz |
| E | Error CP "E | 0 Ω | 0 V |
Salida deolenal CP Terminales
Los terminales de salute CP se cortocircuitoan con las lineas CP y PE
tores de la estación de energia probada a工程技术 del cable de prueba. Utilice un osciloscopio para comprobar la forma de onda y la amplitud de la senal CP.
La funciona Control Pilot utilizes la modulacion por ancho de pulsos (PWM) para codificar la
comunicación entre el vehístico y la estación de energia. El ciclo de trabajo de la SERIAL PWM define la possible corriente de energia disponible, cuando que la amplitud define el estado de energia.
Para más detalles sobre el protocolo de communicator, consulte la norma IEC/EN 61851-1 y la documentación del fabricante de la estación de energia.
Nota importante: Si la estación de cargo está cableada incorrectly, los terminales de prueba CP dekleena signaleduen recebir tensiones altas y peligrosas.
CP error "E" Simulación
"E" - La simulación de fallo CP pueda realizarse deslizando el interruptor deslizante a la posición (cargada por resorte) [E]. Simula el comportimiento de la estación en caso de cortocircuito entre CP y PE a性和 del diodo interno (según la norma IEC/EN 61851-1). En caso de error CP (se pulsa "E"), se debe abortar el proceso de cargae impedir un nuevo proceso de carga.
Terminales de medicación
Todoos los terminales del conector de tipo 2 (L1, L2, L3, N, PE, CP y PP) estan disponible en connectores de seguridad de 4mm con cables de doble aislamento segun la norma IEC 61010-031. Solo能把應用些 fines de medicacion. No está permitido extraer corriente ni alimentar nada durante un periodo de tiempo prolongado. Se necesita un dispositivo de medicacion adequado.
Limpieza
Si la unidad se ensucía afterwards del uso diario, se recomienda limpiarla con un paño humedo y un limpiador domestico suave. Antes de proceder a la limpieza, asegúrese de que la unidad está apagada y desconnectada de la fuente de alimentación externa y de todos los demás dispositivos connectados (por exemple, elementos de prueba, instrumentos de control, etc.).
No utilise nunca produits de limpieza acidos ni disolventes para la limpieza.
Datasétécnicos
| Temperatura de trabajo | 0-40 °C, < 80 % RH |
| Alimentación | 230 / 400 V (50 / 60 Hz) |
| Categoría de sobretensión | CAT II 300 V |
| Norma de ensayo | IEC/EN 61010-1 (DIN VDE 0411); IEC/EN 61010-2-031 |
| Tipo de enchufe | IEC62196-2 tipo 2 |
| Temperatura de almacenimiento | -10 ~ +50 °C, < 80 % RH |
| Simulación PP | Hasta 20 A |
| Simulación CP | Estados A, B, C |
| Simulación de errors | Error CP "E" |
| Accesorios | Instrucciones de uso |
