Producttype	EVSE-tester voor laadpalen
Merk	Testboy
Model	TV 950
Afmetingen (L x B x H)	165 x 58 x 51 mm
Gewicht	330 g
Voeding	EVSE-laadpaal (netspanning)
Weergave	3 LED's voor de fasen L1, L2, L3
Hoofdfunctie	Test van stekkerv vergrendeling, simulatie van een voertuig tijdens het laden, indicatie van actieve fasen
Werking	Aansluiten op EVSE-stekker, ontgrendelknop ingedrukt houden, vervolgens op laadknop drukken om fasen te controleren
CP-toestanden (Control Pilot)	Toestand A: niet verbonden; Toestand B: verbonden maar geen energie; Toestand C: verbonden en klaar om te laden (zonder ventilator)
Reiniging	Vochtige doek en milde reiniger; vermijd vocht binnenin
Onderhoud	Geen speciaal onderhoud nodig bij correct gebruik
Elektrische veiligheid	De 5 veiligheidsregels volgen: uitschakelen, beveiligen tegen opnieuw inschakelen, spanningsloosheid vaststellen, aarden, naburige delen afdekken
Algemene veiligheid	Niet gebruiken in de buurt van elektrische lasapparaten of elektromagnetische velden; stabiliseren na temperatuurverandering
Conformiteit	CE-certificering volgens Europese richtlijnen
Repareerbaarheid	Reparatie alleen door de fabrikant; wijzigingen verboden
Garantie	Garantie volgens commerciële voorwaarden; niet-naleving van de gebruiksaanwijzing maakt de garantie ongeldig
Afvalverwerking	Recycling volgens WEEE-richtlijn; niet weggooien met huishoudelijk afval

Veelgestelde vragen - TV 950 Testboy

Hoe zet ik de Testboy TV 950 aan?

Houd de ontgrendelknop ingedrukt terwijl u het apparaat op de EVSE-laadpaal aansluit. Laat de knop los zodra het goed is aangesloten.

Wat betekent CP-toestand A op de tester?

CP-toestand A geeft aan dat de tester in slaapstand staat en dat de laadpaal geen energie levert. Het gesimuleerde voertuig is niet verbonden.

Hoe controleer ik de actieve fasen op de laadpaal?

Sluit de TV 950 aan, druk vervolgens op de laadknop en houd deze ingedrukt. De LED's L1, L2 en L3 gaan branden om de aanwezige fasen aan te geven.

Wat te doen als de laadpaal de tester niet ontgrendelt?

Zorg ervoor dat de laadpaal is geactiveerd en klaar is om te laden. Als de automatische vergrendeling niet wordt geactiveerd, ontgrendel dan handmatig via de gebruikersinterface van de laadpaal.

Hoe verwijder ik de TV 950 veilig?

Houd de ontgrendelknop ingedrukt terwijl u het apparaat van de laadpaal loskoppelt. Laat de knop los na het verwijderen.

Kan ik de tester op alle soorten EVSE-laadpalen gebruiken?

De TV 950 is ontworpen om EVSE-laadpalen te testen die aan de normen voldoen. Het simuleert een voertuig en controleert de vergrendeling en de fasen.

Hoe reinig ik de Testboy TV 950?

Gebruik een vochtige doek met een beetje mild schoonmaakmiddel. Gebruik nooit oplosmiddelen en laat geen vocht in de behuizing binnendringen.

Wat te doen als er na het aansluiten geen LED brandt?

Controleer of de laadpaal is geactiveerd en of de ontgrendelknop is ingedrukt tijdens het aansluiten. Probeer de laadpaal opnieuw op te starten of neem contact op met de technische dienst.

Heeft de tester speciaal onderhoud nodig?

Nee, als het wordt gebruikt volgens de gebruiksaanwijzing, heeft het apparaat geen speciaal onderhoud nodig. Vermijd stoffige en vochtige omgevingen.

Wat te doen bij een storing van het apparaat?

Probeer het apparaat niet zelf te repareren. Neem contact op met de fabrikant Testboy of een erkende service. Wijzigingen maken de garantie ongeldig.

GEBRUIKSAANWIJZING TV 950 Testboy

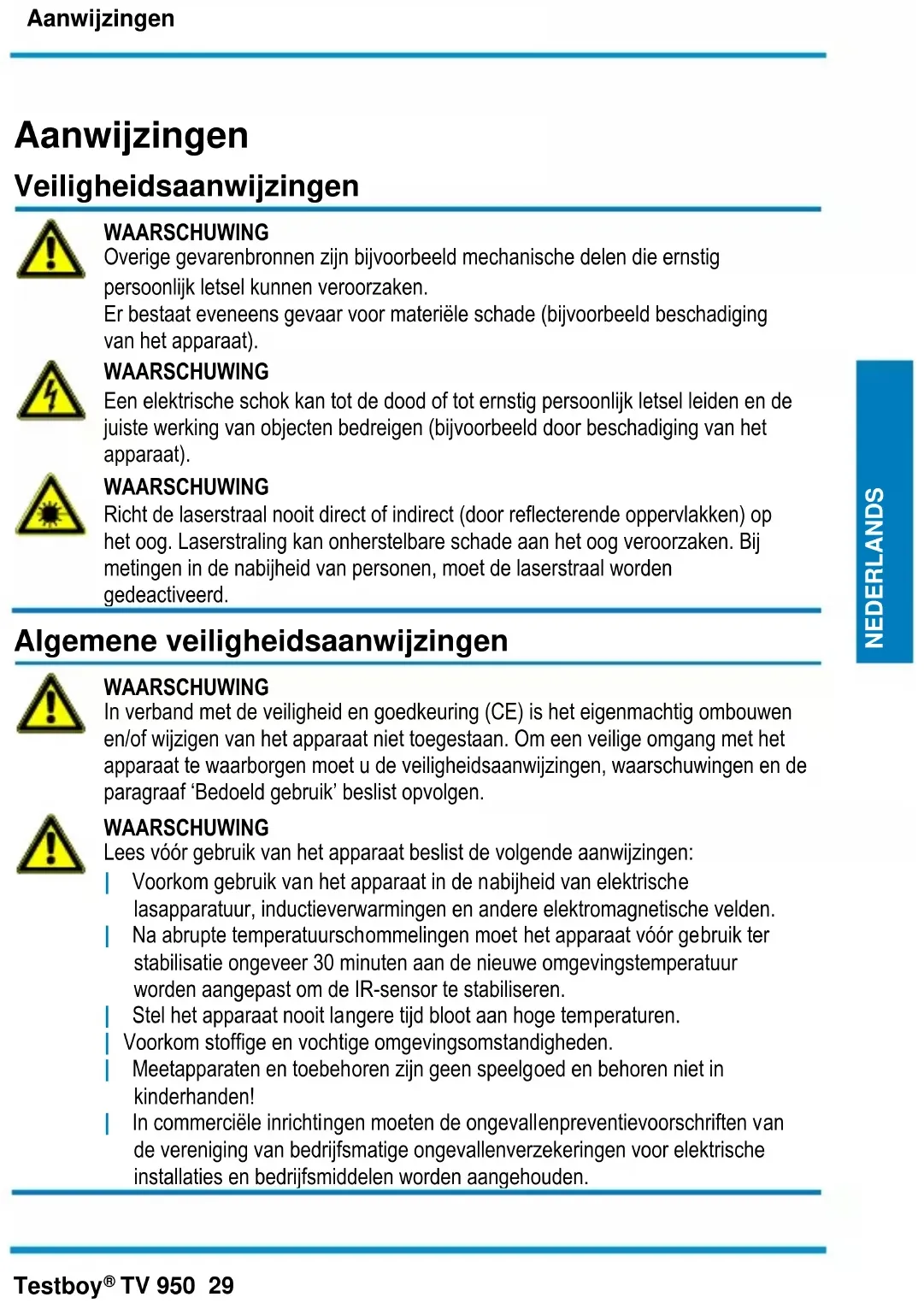

Veiligheidsaanwijzingen

WAARSCHUWING

Overige gezavenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel können veroorzaken.

Er bestaat eveneens gevaar voor materiaele schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING

Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van Personen,要去 de laserstraal worden gedexeerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat Niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vór gebruik van het apparaat beslist de volgende aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
Na abrupte temperatuurschommelingen要去happaat voor gebruik ter stabilisatie ongeveer 30 minuenaan de neue omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere vrijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen spelgoed en behoren nicht in kinderhanden!
In commerciale inrichtingen要去 de ongevallenpreventievoorschriften van de vereniging van bedrijsmatige ongevalenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehoven.

Houd u aan de vijf veiligheidsregels:

1 Vrijschakelen
2 Tegen herinschakeling beveiligen
3 Spanningsvrijne staat vaststellen (moet over 2 polen worden vastgesteld)
4 Aarden en kortsluiten
5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is Niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijkte toepassingen leiden ertoe dat de gebruiker net langer aanspraak kan makep op fabrieksgarantie.

Om het apparaat gegen beschadiging te beschermen moet u de batterijenuit het apparaat nemen als dit langere vrij nicht worden gebruikt.

In geval van materiele schade of persoonlijk letsel, door foulieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijkke gezallenervalt de garantie. Een uitroepteken in een drihoek wijst opveiligheidsaanwijzingen in de gebruiksaanwijzing. Lees voor deingebruinkeming de gebruiksaanwijzing compleet door. Dit apparaat is CEgecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehonden om de specificaties zonder Voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te verrallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is nicht aansprakelijk voor schade die uit

het negeren van de gebruiksaanwijzing
| Niet door de firma Testboy vrijgeven wijzigingen aan het product of
| Niet door de firma Testboy geproducede of Niet doorhaar vrijgeveen reserveonderdelen
invloed van alcohol, drugs of medicijnen worden veroorzaakt voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigkeit samengesteld. Voor de juistheid en volledigkeit van de gegevens, afbeeldingen en tekeningen worden geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehonden.

Gescheiden inzameling

Geachte Testboy-klant, U kunt het apparaat na het einde van+zijn levensduur maar een geschikt inzamelingspunt voor elektroschroot brengen.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparatenogens dan nicht meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten要去en apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlij vallen zichen gekenmerkt met dit logo.

Kwaliteitscertificaat

Alle binnen deirma Testboy GmbH uitgevoerde werkzaamheden en processen die relevantlijk voor de kwaliteit worden continu door een kwaliteit'smanagementsystem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruekte controle-inrichtingen en instrumenten onderworpen zich aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

Bedankt voor het kiezen van de Testboy® TV 950 EVSE-tester met LED-display. Dit apparaat kan worden gezruikt om de werkking van EVSE-laadstations te testen. De LED's gehen aan welke en hoeveel fasen er op het laadcontact aanwezig+zijn. Bovendien kan de stekkerblok-kering worden getest, indien deze is gegeven.

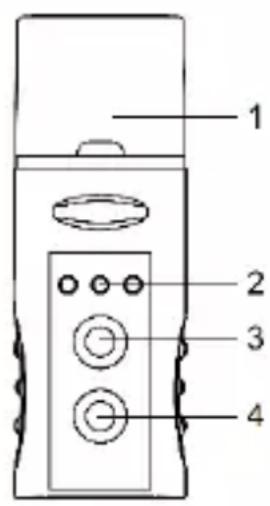

Uitleg van het instrument

1. EVSE-stekker
2. LED-faseweergave L1, L2, L3
3. ontgrendelingsknop
4. laadknop

Werking

De Testboy TV 950 is een EVSE-laadpaalfterdie in een handomdraai de belangrijkste functies van de laadpaal controleert om veilig te kuren laden. Het apparaat simuleert een laadklaar voertuig, controleert de stekkervergrendeling en toont de toegepaste fasen via een LEDdisplay.

Voorbereiding

Om het apparaat in te schakelen houdt u de ontgrendelknop ingedrukt en sluit u het aan op uw EVSE laadpaal. Laat de ontgrendelingsknop los zodra de TV 950 volledig is aangesloten. Indien van toepassing worden de laadpaal automatisch geactiveerd, anders moet de laadpaal via de gebruikersinterface worden geactiveerd. Om de laadpaal te testen,要去hij ontgrendeld zichn. Zorg er voor de testprocedure voor dat alle vereiste documenten,zoals een activeringscode, beschikbaar zichn.

De vergrendeling van de connector controleren

Wanner de laadpaal is ontrendeld en klaar is om op te laden, kan de TV 950 op de EVSE-laadpaal worden aangesloten. Zodra de tester is aangesloten,要去 automatische vergrendeling van de laadpaal de TV 950 stoppen (CP-status B).

Fase weergave

Als de laadpaal van de EVSE is ingeschakeld en de TV 950 op de laadpaal is aangesloten, kan de laadknop worden ingedrukt (CP-status C). Wanner de laadtoets worden ingedrukt, geeft

het apparaat aan welke fasen aanwezig+zijn (bijv. L1, L2, L3). Wanner de laadknop wordt los-gelaten, is het gesimuleerde laadproces voltooid.

Ontgrendelen van de stekker / verwijderen van het apparaat

Om de eenheid van de laadpaal te verwijdenen, houdt u de ontgrendelingsknop ingedrukt en trekt u tegelijkkertijd de stekkeruit het stopcontact (CP-status A).

CP-State uitleg

Positie	Simulatie	Beschrijving
A	Laadinrichting/-paal is nicht aangesloten	TV 950 is in rusttoestand, laadinrichting/-paal levert geen stroom
B	Laadinrichting/-paal is aangesloten	TV 950 werk herkend, laadinrichting/-paal levert geen stroom
C	Laadinrichting/-paal is actief zonder ventilator	Laadinrichting/-paal is:kaar om te laden, TV 950 start laden en heeft geen ventilatie nodig, stroom alleen wanner geen ventilatie voorhanden is.

Reiniging

Als het instrument door het dagelijk gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.

Ter vermijding van elektrische schokken geen vocht lately binnendringen in het huis.

Onderhoud

Het instrument vergt bij bedrijf conform de handleiding geen bijzonder onderhoud.

Technische gegevens

Display	3 LED's voor fasaanduiding (L1, L2, L3)
Stroomvoorziening	EVSE laadpaal, netspanning
Afmetingen	165 x 58 x 51 mm
Gewicht	330 g
