TV 950 - Strumenti di misura Testboy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tester EVSE per stazioni di ricarica
Marca	Testboy
Modello	TV 950
Dimensioni (L x l x A)	165 x 58 x 51 mm
Peso	330 g
Alimentazione	Colonna di ricarica EVSE (tensione di rete)
Display	3 LED per le fasi L1, L2, L3
Funzione principale	Test di blocco della presa, simulazione di un veicolo in carica, indicazione delle fasi attive
Funzionamento	Collegare alla presa EVSE, tenere premuto il pulsante di sblocco, poi premere il pulsante di carica per verificare le fasi
Stati CP (Control Pilot)	Stato A: non connesso; Stato B: connesso ma senza energia; Stato C: connesso e pronto per la carica (senza ventilatore)
Pulizia	Panno umido e detergente delicato; evitare l'umidità all'interno
Manutenzione	Nessuna manutenzione particolare necessaria se utilizzato correttamente
Sicurezza elettrica	Rispettare le 5 regole di sicurezza: scollegamento, protezione contro la riaccensione, verifica assenza di tensione, messa a terra, coprire parti vicine
Sicurezza generale	Non utilizzare in prossimità di saldatrici elettriche o campi elettromagnetici; stabilizzare dopo cambiamenti di temperatura
Conformità	Certificazione CE secondo direttive europee
Riparabilità	Riparazione solo da parte del produttore; modifica vietata
Garanzia	Garanzia secondo condizioni commerciali; la mancata osservanza delle istruzioni annulla la garanzia
Smaltimento	Riciclaggio conforme alla direttiva RAEE; non gettare con i rifiuti domestici

Domande frequenti - TV 950 Testboy

Come accendere il Testboy TV 950?

Tenere premuto il pulsante di sblocco mentre si collega l'apparecchio alla stazione di ricarica EVSE. Rilasciare il pulsante una volta ben collegato.

Cosa significa lo stato CP State A sul tester?

Lo stato CP State A indica che il tester è in standby e che la stazione di ricarica non fornisce energia. Il veicolo simulato non è collegato.

Come verificare le fasi attive sulla stazione?

Collegare il TV 950, quindi premere e tenere premuto il pulsante di carica. I LED L1, L2 e L3 si accendono per indicare le fasi presenti.

Cosa fare se la stazione non sblocca il tester?

Assicurarsi che la stazione sia attivata e pronta per la carica. Se il blocco automatico non si attiva, sbloccare manualmente tramite l'interfaccia utente della stazione.

Come rimuovere il TV 950 in sicurezza?

Tenere premuto il pulsante di sblocco mentre si scollega l'apparecchio dalla stazione. Rilasciare il pulsante dopo la rimozione.

Posso utilizzare il tester su tutti i tipi di stazioni EVSE?

Il TV 950 è progettato per testare stazioni di ricarica EVSE conformi alle norme. Simula un veicolo e verifica il blocco e le fasi.

Come pulire il Testboy TV 950?

Utilizzare un panno umido con un po' di detergente delicato. Non usare mai solventi né lasciare penetrare umidità nell'involucro.

Cosa fare se nessun LED si accende dopo il collegamento?

Verificare che la stazione sia attivata e che il pulsante di sblocco sia stato tenuto premuto durante il collegamento. Provare a riavviare la stazione o contattare il servizio tecnico.

Il tester richiede una manutenzione particolare?

No, se utilizzato conformemente alle istruzioni, l'apparecchio non richiede alcuna manutenzione particolare. Evitare ambienti polverosi e umidi.

Cosa fare in caso di malfunzionamento dell'apparecchio?

Non tentare di riparare l'apparecchio da soli. Contattare il produttore Testboy o un servizio autorizzato. Qualsiasi modifica annulla la garanzia.

MANUALE UTENTE TV 950 Testboy

Altre fonti di pericolò sono, ad esempio, i componenti meccanici che potrebbero causare lesioni personali gravi.

Sussisteanche il rischio di danni materiali (ad esempio all'apparecchio).

AVVERTENZA

Le scosse elettriche possono causare lesioni gravi o addirittura fatali alle persone,或者其他 che compensettere il funzionamento, ad esempio dell'apparecchio.

AVVERTENZA

Non rivolgere il raggio laser direttamente o indirettamente in direzione degli occhi tramite superfici riflettenti. I raggi laser possono causare danni irreparabiliagli occhi. In caso di misurazioni vicino a persona, disattivare il raggio laser.

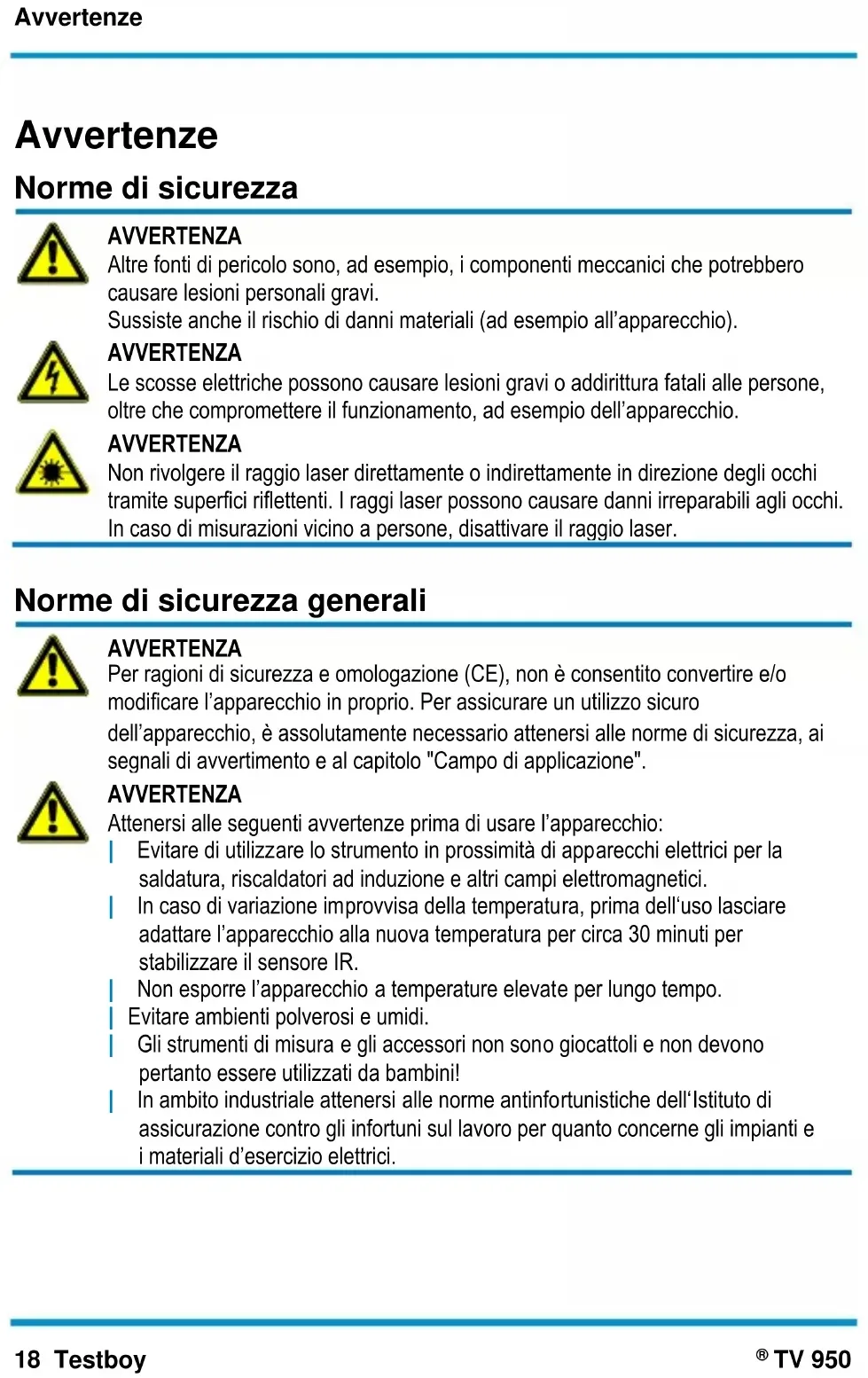

Norme di sicurezza generali

AVVERTENZA

Per ragioni di sicurezza e omologazione (CE),non è consentito convertire e/o modificare l'apparecchio in proprio. Per assicurare un utilizzo sicuro dell'apparecchio, è assolutamente necessario atteneri alle norme di sicurezza, ai segnali di averporto e al capitolo "Campo di applicazione".

AVVERTENZA

Attenersi alle seguenti avvertenze prima di usare l'apparecchio:

Evitare di utilizzato lo strumento in prossimità di apparecchi elettrici per la saldatura, riscaldatori ad induzione e altri campi elettromagnetic.
In caso di variazione improvvisa della temperatura, prima dell'uso lasciare adattare l'apparecchio alla nuova temperatura per circa 30 minuti per stabilizzare il sensore IR.
Non esporre l'apparecchio a temperature elevate per lungo tempo.
Evitare ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e non devono pertanto essere utilizzati da bambini!
In ambito industriale atteneri alle norme antinfortunistiche dell'Istituto di assicurazione contro gli infortuni sul lavoro per quanto concerne gli impianti e i materiali d'esercizio elettrici.

Attenersi alle cinque norme di sicurezza riportate di seguito:

1 Disinserimento
2 Protezione contro la riaccensione
3 Controllo dell'assenza di tensione (solo su sistemi bipolari)
4 Messa a terra e cortocircuitazione
5 Copertura dei componenti adiacenti sotto tensione

Campo di applicazione

Lo strumento deve essere utilizzato solo per le applicazioni descritte nelle istruzioni per l'uso. Un utilizzo diverso non è consentito e può provocare incidenti e lesioni o il danneggiamento irreparabile dello strumento stesso. Queste applicazioni comportano la completeness nullità di qualsiassi garanzia concessa dal costruttore.

Per proteggere l'apparecchio contro i danneggiamenti, rimuovere le pile in caso di inutilizzo prolongato.

Decliniamo agli responsabilità per dani a persona o cose causati da un utilizzo non conforme o alla mancata osservanza delle norme di sicurezza. In questo casi viene a decadere agli sorta di garanzia. Un punto esclamativo all'interno di un triangolo rimanda alle norme di sicurezza contente nelle Istruzioni per l'uso. Prima della messa in funzione, leggere Completely le presenti istruzioni per l'uso. Il presente apparecchio è certificato CE e soddisfa pertanto le necessarie direttive.

Ci riserviamo il diritto di modificare le specifichezza preavviso

© Testboy GmbH, Germania.

Esclusion di responsabilità

La garanzia decade in caso di danni imputabili alla mancata osservanza di quanto riportato nelle istruzioni per l'uso! Si declina agli responsabilità per i danni indiretti da cui risultanti!

Testboy declina agli responsabilità per i danni causati

dallamancataosservanza diquanto riportato nelle Istruzioni per l'uso
da modifiche al prodotto non autorizzato da Testboy oppure
dall'uso di ricambi non prodotti o non omologati da Testboy
dall'influsso di alcohol, droghe o medicinali

Esattezza delle Istruzioni per l'uso

Le presenti istruzioni per l'uso sono state redatte con la massima cura. è esclusa qualsiasi responsabilità per l'esattezza e la completenesse dei dati, delle illustrazioni e dei disegni. Con riserva di modifiche, errori di stampa e correzioni.

Smaltimento

Gentile Daughter Testboy, acquistando il nostro prodotto ha la possibilità di consegnare l'apparecchio in apposti puniti di raccolta per materiali elettrici al termine del ciclo di vita.

La norma RAEE regola la restituzione e il riciclaggio degli appearecchi elettronici. I produttori di appearecchi elettronici sono obbligati a ritirare e a riciclare Gratisamente gli articoli elettronici venduti. Gli appearecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli appearecchi che rientano nel Campo di validità di questa direttiva sono contrassegnati con un marchio speciale.

Certificato di qualità

Tutte le attività e i processi pertinenti la qualità eseguiti da Testboy GmbH vengono costamente monitorati da un systema di gestione della qualità. Testboy GmbH conferma inoltre che sono gli strumenti e i dispositivi di prova utilizzati durante la calibrazione vengono sottoposti a controlli continui.

Dichiarazione di conformità

Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de

Uso

Grazie per aver scelto il Testboy® TV 950 Tester EVSE con display a LED. Questo dispositivo cui esere utilizzato per testare il funzionamento delle stazioni di ricarica EVSE. I LED indica quali e quante fasi sono presenti alla presa di ricarica. Inoltre, è possibile testare l'interblocco della spina, se presente.

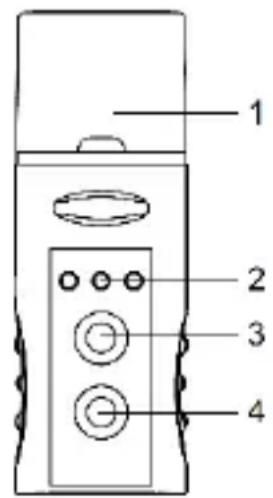

Presentazione dello strumento

1. Spina EVSE
2. individazione di fase a LED L1, L2, L3
3. pulsante di sblocco
4. pulsante di caricamento

Funzionamento

Il Testboy TV 950 è un tester per pali di ricarica EVSE che controllinga le funzioni più importanti del palo di ricarica in pochissimo tempo per garantire una ricarica sicura. Il dispositorio simula un veicolo pronto per la ricarica, controlling a l'interblocco della spina e alla strata le fasi applicate tramite un display a LED.

Preparazione

Per accendere il dispositivo, tenere premuto il pulsante di sblocco e collegarlo alla colonnina di ricarica EVSE. Rilasciare il pulsante di sblocco non appena il TV 950 è completamente collegato. Se applicabile, la colonnina di ricarica si attiva automaticamente, altrimenti è necessario attivarlatramite l'interfaccia utente. Per testare il polo di ricarica, è necessario sbloccarlo. Prima della procedura di test, accertarsi che siano disponibili tutti i documenti necessari, come il codice di attivazione.

Controllo del blocco del connettore

Quando la colonnina di ricarica è stata sbloccata ed è pronta per la ricarica, il TV 950 può essere collegato alla colonnina di ricarica EVSE. Non appena il tester è stato collegato, il blocco automatico del polo di ricarica dovrebbe arrestare il TV 950 (CP-State B).

Visualizzazione della fase

Se la colonnina di ricarica EVSE è stata abilitata e il TV 950 è collegato alla colonnina di ricarica, è possibile tenere premuto il pulsante di ricarica (CP-State C). Quando si preme il pulsante di carica, il dispositivo indica quali fasi sono presenti (ad esempio L1, L2, L3). Quando si rilascia il pulsante di carica, il processo di carica simulata è completato.

Sblocco della spina / rimozione del disposativo

Per rimuovere il disposativo dalla base di ricarica, tenere premuto il pulsante di sblocco nelle scollega il disposativo (CP-State A).

Spiegazione CP-State

Posi-zione	Simulazione	Descrizione
A	Il dispositivo o la colonnina di ricarica non sono collegati	TV 950 è in modalità di stand-by, il dispositivo o la colonnina di ricarica non forniscono energia
B	Il dispositivo o la colonnina di ricarica sono collegati	Lo strumento TV 950 è stato riconosciuto, il dis-positivo o la colonnina di ricarica non fornis-sono energia
C	Il dispositivo o la colonnina di ricarica sono attivi allaventilatore	Il dispositivo o la colonnina di ricarica sono ponti per effettuire la ricarica, lo strumento TV 950 avvia la procedura di ricarica e non richiede nes-suna ventilazione, alimentazione di energia solo se non è presente una ventilazione.

Pulizia

Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi.

Evitare infiltrazioni di umidità nella strumento che possono causare folgorazioni.

Manutenzione

Seutilizzato in conformità alleistruzionicontainnel manuale,lo strumento non necessita di una particolare manutenzione.

Dati tecnici

Display	3 LED per l'indicazione della fase (L1, L2, L3)
Alimentazione	Polo di ricarica EVSE, tensione di rete
Dimensioni	165 x 58 x 51 mm
Peso	330 g
