| Producttype | Digitale True RMS multimeterklem |
| Merk | Testboy |
| Model | TV 225 |
| Afmetingen (L x B x H) | 324 x 178 x 30 mm |
| Voeding | 3 AAA-batterijen 1,5 V |
| Overspanningscategorie | CAT IV 600 V |
| Beschermingsgraad | IP42 |
| Display | LCD met achtergrondverlichting |
| Meetpuntverlichting | Ja, ingebouwd |
| Automatische detectie | Ja (AC/DC, weerstand, continuïteit) |
| DC-spanningsmeetbereiken | 6 V / 60 V / 600 V |
| AC-spanningsmeetbereiken | 6 V / 60 V / 600 V (True RMS, 40-2000 Hz) |
| AC-stroommeetbereiken | 60 A / 600 A / 3000 A (True RMS, 40-1000 Hz) |
| Weerstandsmeetbereiken | 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ |
| Frequentiemeetbereik | 40 Hz – 10 kHz |
| Continuïteitstest | Geluidssignaal < 50 Ω |
| HOLD-functie | Ja, opslag van gemeten waarde |
| Automatische uitschakeling | Na 5 minuten inactiviteit |
| Bedrijfstemperatuur | 0 °C tot 40 °C, < 80% RV |
| Max. gebruiks hoogte | Tot 2000 m |
| Onderhoud en reiniging | Reinigen met een vochtige doek en mild reinigingsmiddel; vermijd vocht |
| Normen | IEC/EN 61010-1, 61010-2-032, 61326-1 |
Veelgestelde vragen - TV 225 Testboy
Gebruikersvragen over TV 225 Testboy
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Meetinstrumenten in PDF-formaat gratis! Vind uw handleiding TV 225 - Testboy en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TV 225 van het merk Testboy.
GEBRUIKSAANWIJZING TV 225 Testboy
Bedieningshandleiding

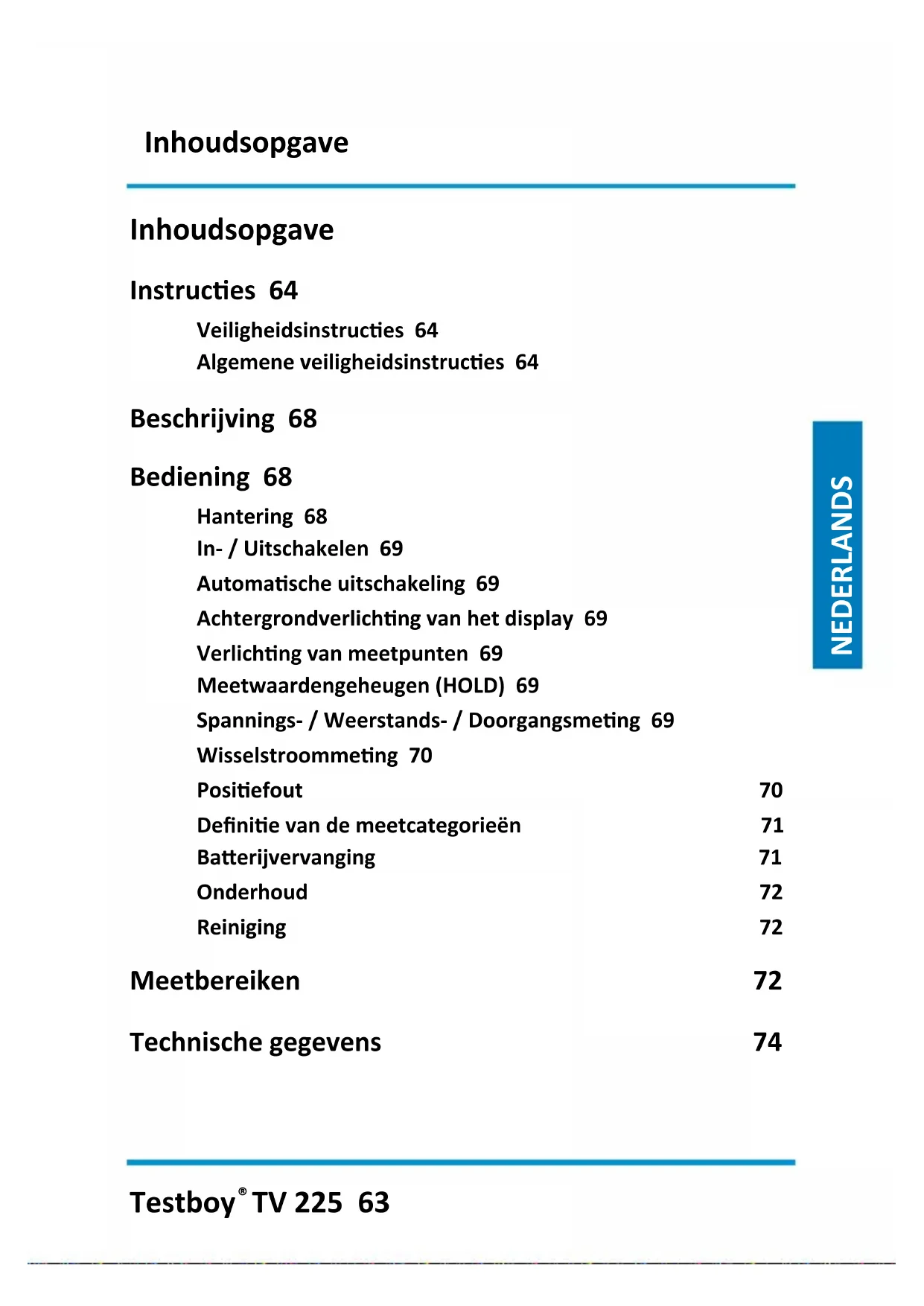

Inhaltsverzeichnis
Hinweise 4
Veiligheidsinstructies 64
Algemene veiligheidsinstructies 64
Beschrijving 68
Bediening 68
Hantering 68
In- / Uitschakelen 69
Automatische uitschakeling 69
Achtergrondverlichting van het display 69
Verlichting van meetpunten 69
Meetwaardengeheugen (HOLD) 69
Spannings- / Weerstands- / Doorgangsmeting 69
Wisselstroommeting 70
Positiefout 70
Definitie van de meetcategorieën 71
Batterijvervanging 71
Onderhoud 72
Reiniging 72
Meetbereiken 72
Veiligheidsinstructies
WAARSCHUWING
Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken.
Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).
WAARSCHUWING
Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).
WAARSCHUWING
Richt de laserstraal nooit rechtstreeks of onrechtstreeks door reflecterende oppervlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen moet de laserstraal uitgeschakeld worden.
Algemene veiligheidsinstructies
WAARSCHUWING
Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u de veiligheidsinstructies, waarschuwingen en het hoofdstuk "Doelmatig gebruik" absoluut in acht nemen.
WAARSCHUWING
Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen:
Vermijd een bedrijf van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe
omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het instrument niet langere tijd bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen!
In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.
Gelieve de vijf veiligheidsregels in acht te nemen:
1 Vrijschakelen
2 Beveiligen tegen opnieuw inschakelen
3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4 Aarden en kortsluiten
5 Naburige onder spanning staande delen afdekken
Doelmatig gebruik
Het instrument is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.
Gelieve om het instrument bij langer niet-gebruik tegen beschadiging te beschermen de batterijen te verwijderen.
Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.
Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2016 Testboy GmbH, Deutschland.
Uitsluiting van aansprakelijkheid
Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!
Testboy is niet aansprakelijk voor schade ontstaan als gevolg van
de niet-inachtneming van de handleiding
door Testboy niet geautoriseerde veranderingen aan het product of
door Testboy niet gefabriceerde of niet vrijgegeven onderdelen
invloed van alcohol-, verdovende middelen of medicamenten
Juistheid van de bedieningshandleiding
Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.
Verwerking
Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.
WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.
Verwerking van gebruikte batterijen
U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu's terug te geven; een verwerking via het huisvuil is verboden!
Batterijen/Accu's die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil.
De benamingen voor de doorslaggevende zware metalen zijn:
Uw verbruikte batterijen/accu's kunt u kosteloos inleveren bij de
inzamelpunten van uw gemeente, of overal waar batterijen/accu's verkocht worden!
Kwaliteitscertificaat
Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.
Conformiteitsverklaring
Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

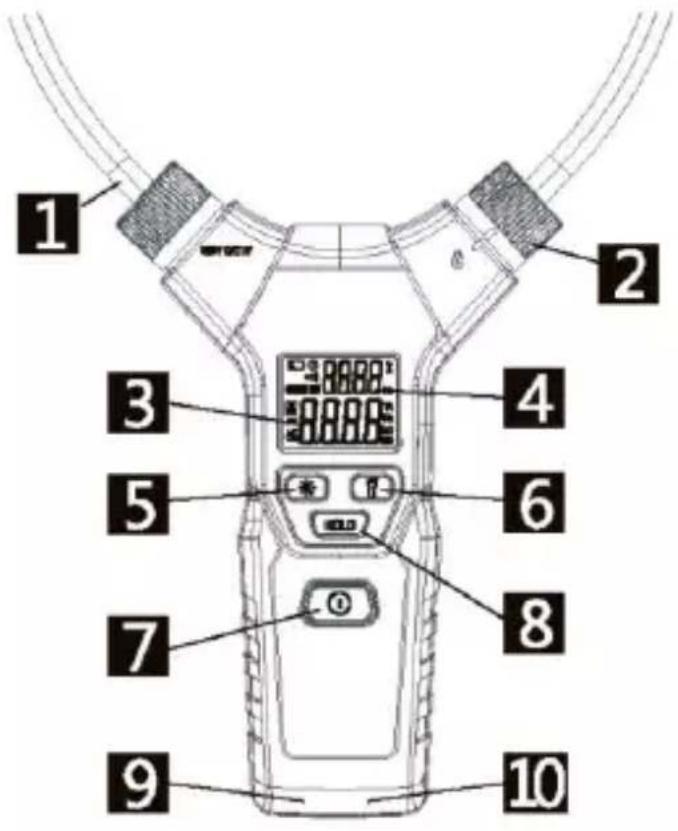

Beschrijving
De digitale flexibele tang-multimeter TV225 kan worden ingezet voor de meting van gelijk- en wisselspanning, wisselstroom, frequentie, weerstand en doorgang. De te meten elektrische grootheid wordt automatisch herkend, zodat de gebruiker geen instellingen hoeft uit te voeren.
2 vergrendeling van de meetlus
3 hoofdindicatie
4 hulpindicatie
5 displayverlichting
6 verlichting van meetpunten
7 AAN / UIT toets
8 HOLD toets (geheugen)
9 meetbus COM (referentiepunt)
10 meetbus V, Ω, o)))
Bediening
Hantering
De bediening van dit multi-meetinstrument is uiterst eenvoudig: De selectie van de te meten elektrische grootheid en van het juiste meetbereik gebeurt automatisch, zonder dat de gebruiker bepaalde functies hoeft te selecteren.
De gemeten waarde wordt dan weergegeven op het LC-display.
In- / Uitschakelen
Inschakelen: Houd de AAN- / UIT-toets [7] ingedrukt, tot er een pieptoon weerklinkt.
Uitschakelen: Druk op de AAN- / UIT-toets [7]. Er weerklinkt een korte pieptoon en het display dooft.
Automatische uitschakeling
Als er geen te meten signaal actief is en geen van de toetsen wordt ingedrukt, dan schakelt het instrument zich na vijf minuten automatisch uit.
Achtergrondverlichting van het display
Druk op de toets met het zonnesymbool [5] om de achtergrondverlichting van het display in te schakelen. Door de toets opnieuw in te drukken wordt de achtergrondverlichting weer uitgeschakeld.
Verlichting van meetpunten
Druk op de toets met het zaklampsymbool [6] om de verlichting van meetpunten in te schakelen. Door de toets opnieuw in te drukken wordt de verlichting van meetpunten weer uitgeschakeld.
Meetwaardengeheugen (HOLD)
Om de meetwaarde op te slaan (bijv. als op een meetpunt het display slecht kan worden afgelezen), drukt u op de toets HOLD [8]. Op het display verschijnt het symbool „H“. De meetwaarde wordt zo lang bijgehouden, tot de toets opnieuw wordt ingedrukt.
Spannings- / Weerstands- / Doorgangsmeting
Sluit de rode meetleiding aan op de bus „V, Ω, o)))“ [10] en de zwarte meetleiding op de bus „COM“ [9].
Meet parallel aan de spanningsbron of aan de weerstand met de meetstaven. Het instrument herkent automatisch of er gelijk- of wisselspanning aanligt, of schakelt om op weerstandsmeting.
Bij weerstandswaarden kleiner dan 50 Ω (doorgang) wordt een continue pieptoon uitgevoerd.
De meetwaarde wordt weergegeven op het display in de hoofdindicatie.
Bij gelijkspanning wordt op het display „DC“ weergegeven. Bovendien wordt de polariteit van de gemeten spanning in vergelijking met het referentiepunt (zwarte meetleiding) weergegeven. Negatieve polariteit wordt in het display gesignaleerd met een „-“.
Bij aanliggende wisselspanning wordt „AC“ weergegeven in het display, en daarnaast wordt de frequentie van de wisselspanning voorgesteld in het hulpdisplay.
De automatische herkenning verloopt volgens het volgende schema:
AC wisselspanning → DC gelijkspanning → AC wisselstroom, weerstand / doorgang

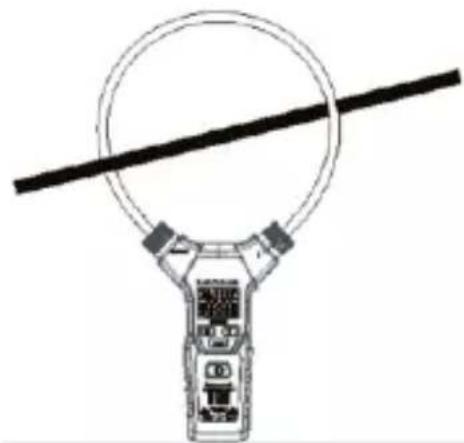

Wisselstroommeting
Open de vergrendeling van de meetlus, leid de flexibele meetlus rond de te meten geleider en sluit de meetlus weer (z. afbeelding). Let er hierbij vooral op, dat de meetlus juist wordt vergrendeld. De markering op de vergrendeling wijst dan naar het „ 🔊 “ symbool.
De automatische herkenning schakelt het instrument in het betreffende meetbereik voor wisselstroom. De meetwaarde wordt voorgesteld in de hoofdindicatie, de frequentie in de hulpindicatie.
In het geval van een gelijktijdige meting van spanning (via de meetleidingen) en stroom (via de meetlus) wordt in de hoofdindicatie de spanning en in de hulpindicatie de stroom in plaats van de frequentie weergegeven.

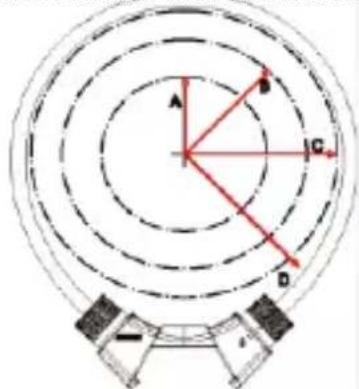

Positiefout
De nauwkeurigheid van de stroommeting is sterk afhankelijk van de positie van de geleider in de meetlus.
Houd er ook rekening mee dat elektrische en magnetische velden het meetresultaat beïnvloeden, en dat het meetpunt zich zo ver mogelijk uit de buurt van zulke
interferenties moet bevinden.
| A | 35 mm | ± 0,5 % |
| B | 50 mm | ± 1,5 % |
| C | 60 mm | ± 2,0 % |
| D | >60 mm | ± 5,0 % |
Definitie van de meetcategorieën
Meetcategorie II: Metingen aan stroomkringen, die elektrisch via stekkers rechtstreeks met het laagspanningsnet zijn verbonden. Typische kortsluitstroom < 10 kA
Meetcategorie III: Metingen binnen de installatie van het gebouw (stationaire verbruikers met niet-insteekbare aansluiting, verdeelaansluiting, vast ingebouwde apparaten in de verdeler).
Typische kortsluitstroom < 50 kA
Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (teller, hoofdaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >> 50 kA
Voor de vaststelling van de meetcategorie bij een combinatie van meetleiding en meetinstrument geldt altijd de laagste categorie, ofwel van de meetleiding of van het meetinstrument.
Batterijvervanging
Wanneer het batterijsymbool wordt weergegeven op het display, dan zijn de batterijen opgebruikt en moeten deze worden vervangen.
Schakel hiervoor het instrument uit en verwijder evt. de meetleidingen.
Om het batterijvak aan de achterkant van het instrument te openen draait u de borgschroef los met een kruiskopschroevendraaier van het type Phillips 1. Verwijder de afdekking en vervang de oude batterijen door nieuwe. Er zijn 3 stuks van het type AAA (Micro) 1,5 V nodig.
Batterijen horen niet bij het huisvuil. Ook bij u in de buurt is er een inzamelpunt!
Onderhoud
Het instrument vergt bij bedrijf conform de handleiding geen bijzonder onderhoud.
Reiniging
Als het instrument door het dagelijks gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.
Ter vermijding van elektrische schokken geen vocht laten binnendringen in het huis.
Meetbereiken
| Bereik | Resolutie | Nauwkeurigheid | Opmerking |
| Gelijkspanning | |||
| 6 V | 0,001 V | ± 0,8 % + 3 digits | Minimaal 0,2 VIngangsimpedantie 2 MΩMaximaal 600 V effectief |
| 60 V | 0,01 V | ||
| 600 V | 0,1 V | ||
| Wisselspanning | |||
| 6 V | 0,001 V | ± 1,2 % + 3 digits | |
| 60 V | 0,01 V | ||
| 600 V | 0,1 V | ||
| Wisselstroom | 40 – 65 Hz | ||
| 60 A | 0,01 A | ± 2,0 % + 5 digits | Minimaal 0,15 ampèreMaximaal 3000 Aeffectief40 – 1000 Hz |
| 600 A | 0,1 A | ||
| 3000 A | 1 A | ||
| 65 – 1000 Hz | |||
| 60 A | 0,01 A | ± 3,0 % + 5 digits | |
| 600 A | 0,1 A | ||
| 3000 A | 1 A | ||
| Frequentie | Sensibiliteit:3 A 40 Hz – 1 kHz0,5 V 40 Hz – 10 kHz | ||
| 40 Hz – 1000 Hz | 0,1 Hz | ± 0,5 % + 2 digits | |
| 1 kH – 10 kHz | 1 Hz |
Meetbereiken
| Weerstand | ± 1,0 % + 3 digits | Maximaal 600 V effectief | |
| 6 kΩ | 0,001 kΩ | ||
| 60 kΩ | 0,01 kΩ | ||
| 600 kΩ | 0,1 kΩ | ||
| 6 MΩ | 0,001 MΩ |
Technische gegevens
| Meetprocedé | Echte effectieve waarde True RMS |
| Nauwkeurigheden | |
| • Gelijkspanning | ± 0,8 % + 3 digits, minimaal 0,2 VIngangsimpedantie 2 MΩ |
| • Wisselspanning | ± 1,2 % + 3 digits, minimaal 0,5 V bei 45 – 65 Hz± 2,0 % + 5 digits, minimaal 0,5 V bei 65 – 2000 HzIngangsimpedantie 2 MΩ |
| • Wisselstroom | ± 3,0 % + 5 digits |
| • Frequentie | ± 0,5 % + 2 digits |
| • Weerstand | ± 1,0 % + 3 digits |
| • Doorgang | Pieptoon < 50 Ω, proefstroom 1 mA |
| Aftastfrequentie | 3 Hz |
| Werkomgeving | 0 – 40 °C bij rel. luchtvochtigheid < 80 %< 2000 m boven NN |
| Afmetingen LxBxH | 324 x 178 x 30 mm |
| Beschermklasse | IP 42 |
| Overspanningscategorie | CAT IV 600 V |
| Testnorm | IEC/EN 61010-1, 61010-2-032, 61326-1 |
| Spanningsvoeding | 3x 1,5 V type AAA Micro |
