TV 225 - Messgeräte Testboy - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts TV 225 Testboy als PDF.
| Produkttyp | Digitale True-RMS-Zangenmultimeter |
| Marke | Testboy |
| Modell | TV 225 |
| Abmessungen (L x B x H) | 324 x 178 x 30 mm |
| Stromversorgung | 3 AAA-Batterien 1,5 V |
| Überspannungskategorie | CAT IV 600 V |
| Schutzart | IP42 |
| Anzeige | LCD mit Hintergrundbeleuchtung |
| Beleuchtung des Messpunkts | Ja, integriert |
| Automatische Erkennung | Ja (AC/DC, Widerstand, Durchgang) |
| Messbereiche Gleichspannung | 6 V / 60 V / 600 V |
| Messbereiche Wechselspannung | 6 V / 60 V / 600 V (True RMS, 40-2000 Hz) |
| Messbereiche Wechselstrom | 60 A / 600 A / 3000 A (True RMS, 40-1000 Hz) |
| Messbereiche Widerstand | 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ |
| Messbereich Frequenz | 40 Hz – 10 kHz |
| Durchgangsprüfung | Akustisches Signal < 50 Ω |
| HOLD-Funktion | Ja, Speicherung des Messwerts |
| Automatische Abschaltung | Nach 5 Minuten Inaktivität |
| Betriebstemperatur | 0 °C bis 40 °C, < 80% rF |
| Max. Einsatzhöhe | Bis 2000 m |
| Wartung und Reinigung | Mit feuchtem Tuch und mildem Reinigungsmittel reinigen; Feuchtigkeit vermeiden |
| Normen | IEC/EN 61010-1, 61010-2-032, 61326-1 |
Häufig gestellte Fragen - TV 225 Testboy
Benutzerfragen zu TV 225 Testboy
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Messgeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch TV 225 - Testboy und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TV 225 von der Marke Testboy.

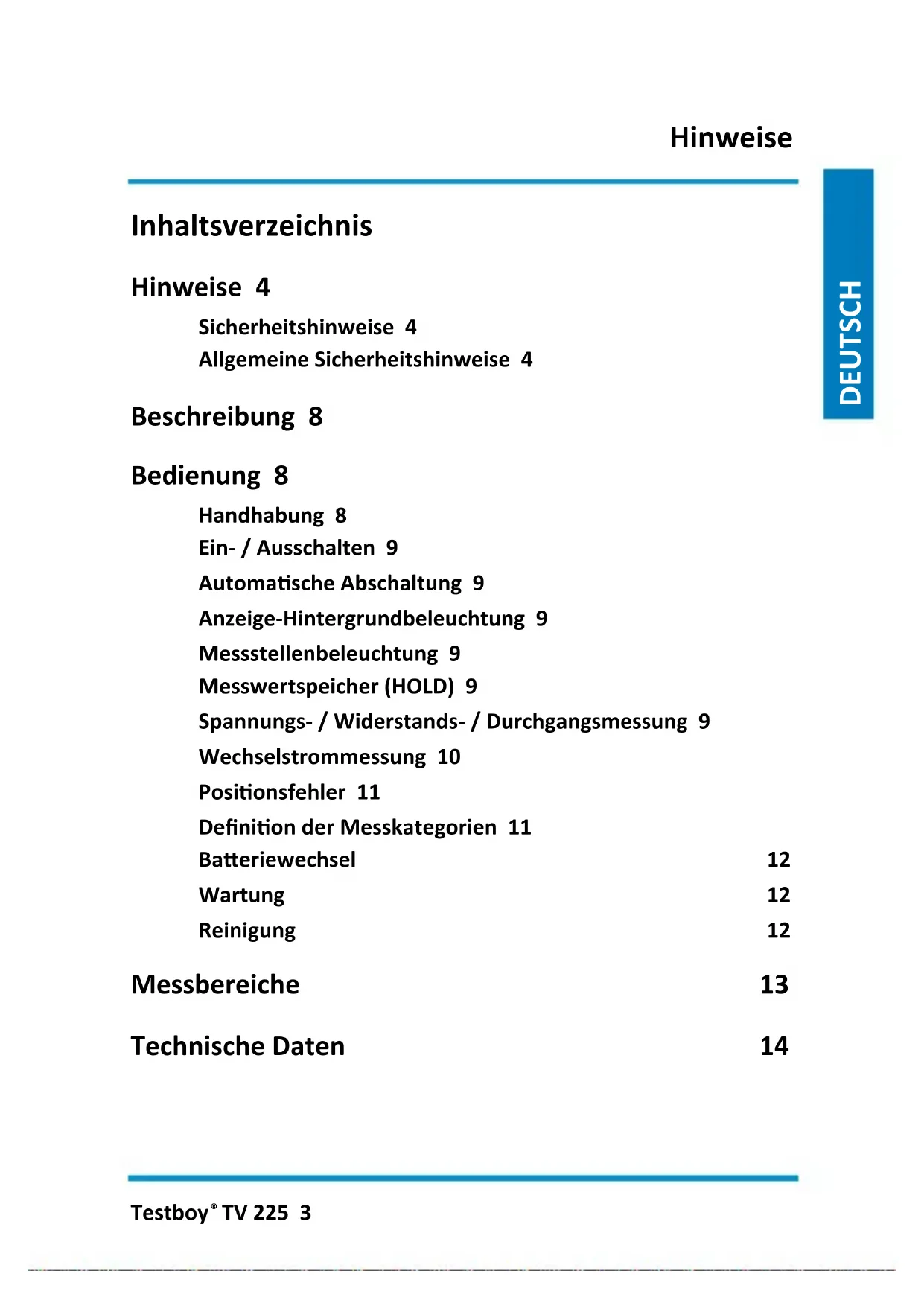

BEDIENUNGSANLEITUNG TV 225 Testboy
Sicherheitshinweise 4
Allgemeine Sicherheitshinweise 4
Beschreibung 8
Bedienung 8
Handhabung 8
Ein- / Ausschalten 9
Automatische Abschaltung 9
Anzeige-Hintergrundbeleuchtung 9
Messstellenbeleuchtung 9
Messwertspeicher (HOLD) 9
Spannungs- / Widerstands- / Durchgangsmessung 9
Wechselstrommessung 10
Positionsfehler 11
Definition der Messkategorien 11
Batteriewechsel 12
Wartung 12
Reinigung 12
Messbereiche 13
Technische Daten 14
Hinweise
Sicherheitshinweise

WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.
Allgemeine Sicherheitshinweise

WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:
Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungs-
temperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2016 Testboy GmbH, Deutschland.
Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll
hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de
Beschreibung
Das digitale flexible Zangen-Multimeter TV225 kann zur Messung von Gleich- und Wechselspannung, Wechselstrom, Frequenz, Widerstand und Durchgang verwendet werden.
Die zu messende elektrische Größe wird automatisch erkannt, so dass keine Einstellung durch den Benutzer vorgenommen werden müssen.

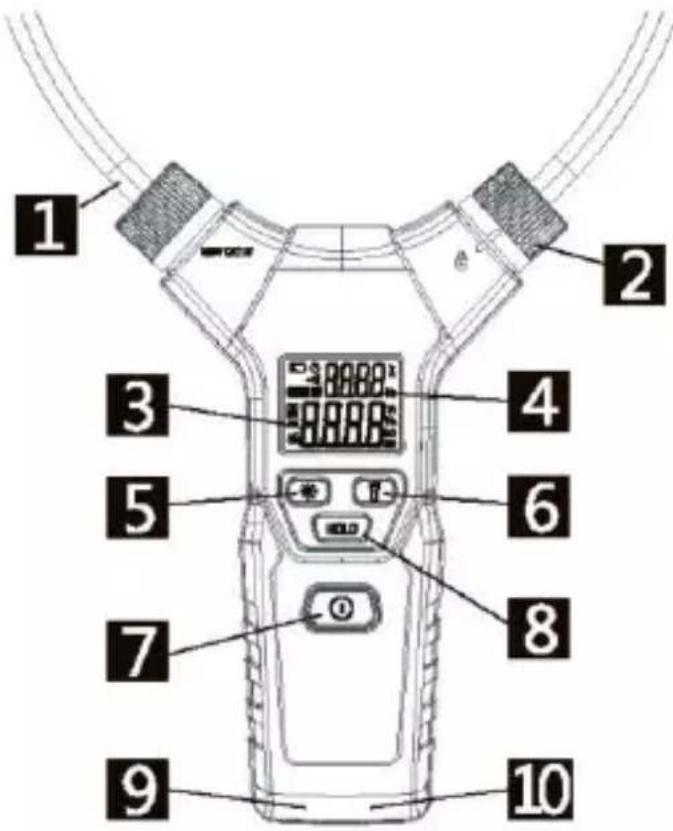

2 Messschlaufen-Verriegelung
3 Hauptanzeige
4 Nebenanzeige
5 Anzeigebeleuchtung
6 Messstellenbeleuchtung
7 EIN / AUS Taste
9 Messbuchse COM (Bezugspunkt)
10 Messbuchse V, Ω, o)))
Bedienung
Handhabung
Die Bedienung dieses Multi-Messgerätes ist denkbar einfach: Die Auswahl der zu messenden elektrischen Größe, sowie der richtige Messbereich erfolgt automatisch ohne das der Anwender bestimmte Funktionen auswählen muss.
Der gemessene Wert wird dann auf dem LC-Display zur Anzeige gebracht.
Ein- / Ausschalten
Einschalten: Halten Sie die AN-/AUS-Taste [7] gedrückt, bis ein Piepton ertönt.
Ausschalten: Drücken Sie die AN- / AUS-Taste [7]. Ein kurzer Piepton ertönt und die Anzeige erlischt.
Automatische Abschaltung
Wenn kein zu messendes Signal anliegt und keine Tasten gedrückt werden, schaltet sich das Gerät nach fünf Minuten automatisch aus.
Anzeige-Hintergrundbeleuchtung
Drücken Sie die Taste mit dem Sonnensymbol [5], um die Hintergrundbeleuchtung der Anzeige einzuschalten. Ein erneutes Drücken der Taste schaltet die Hintergrundbeleuchtung wieder aus.
Messstellenbeleuchtung
Drücken Sie die Taste mit dem Taschenlampensymbol [6], um die
Messstellenbeleuchtung einzuschalten. Ein erneutes Drücken der Taste schaltet die Messstellenbeleuchtung wieder aus.
Messwertspeicher (HOLD)
Zum Speichern des Messwertes (z.B. wenn an der Messstelle die Anzeige schlecht ablesbar ist), drücken Sie die Taste HOLD [8]. Auf der Anzeige erscheint das Symbol „H“. Der Messwert wird so lange gehalten, bis die Taste erneut gedrückt wird.
Spannungs- / Widerstands- / Durchgangsmessung
Schließen Sie die rote Messleitung an die Buchse „V, Ω, o)))“ [10] und die schwarze Messleitung an die Buchse „COM“ [9] an.
Messen Sie parallel zur Spannungsquelle oder zum Widerstand mit den Messspitzen. Das Gerät erkennt automatisch, ob Gleich- oder Wechselspannung anliegt, oder schaltet auf Widerstandsmessung um.
Bei Widerstandswerten kleiner 50 Ω (Durchgang), wird ein Dauerpiepton ausgegeben.
Der Messwert wird auf dem Display in der Hauptanzeige angezeigt.
Bei Gleichspannung wird im Diplay „DC“ angezeigt. Außerdem wird die Polarität der gemessenen Spannung gegenüber dem Bezugspunkt (schwarze Messleitung) angezeigt. Negative Polarität wird mit einem „-“ in der Anzeige signalisiert.
Bei anliegender Wechselspannung wird „AC“ im Display angezeigt, außerdem wird die Frequenz der Wechselspannung in der Nebenanzeige dargestellt.
Die automatische Erkennung läuft nach folgendem Schema ab:
AC Wechselspannung → DC Gleichspannung → AC Wechselstrom, Widerstand/Durchgang
Wechselstrommessung

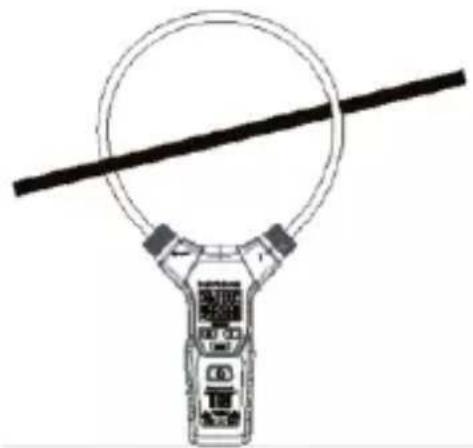

Öffnen Sie die Messschlaufenverriegelung, führen Sie die flexible Messschlaufe um den zu messenden Leiter und schließen Sie die Messschlaufe wieder (s. Abbildung). Achten Sie hierbei besonders darauf, dass die Messschlaufe richtig verriegelt wird. Die Markierung auf der Verriegelung zeigt dann auf das „” Symbol.
Die automatische Erkennung schaltet das Gerät in den entsprechenden Wechselstrom-Messbereich.
Der Messwert wird in der Hauptanzeige, die Frequenz in der Nebenanzeige dargestellt

Im Falle einer gleichzeitigen Messung von Spannung (über die Messleitungen) und Strom (über die Messschlaufe), wird in der Hauptanzeige der Spannungswert und in der Nebenanzeige der Strom anstelle der Frequenz dargestellt.

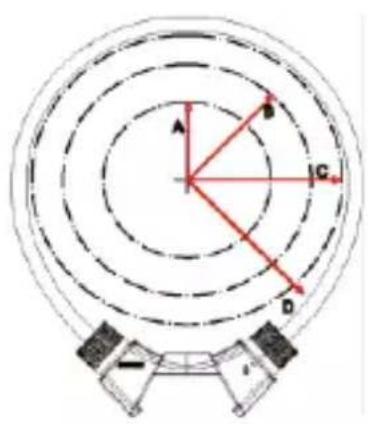

Positionsfehler
Die Genauigkeit der Strommessung ist stark abhängig von der Position des Leiters in der Messschlaufe.
Beachten Sie bitte auch, dass elektrische und magnetische Felder das Messergebnis beeinflussen und die Messstelle möglichst frei von solchen Interferenzen sein sollte.

| Optimaler Messradius | Positionsfehler | |
| A | 35 mm | ± 0,5 % |
| B | 50 mm | ± 1,5 % |
| C | 60 mm | ± 2,0 % |
| D | >60 mm | ± 5,0 % |
Definition der Messkategorien
Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10 kA
Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler).
Typischer Kurzschlussstrom < 50 kA
Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA
Zur Feststellung der Messkategorie bei einer Kombination aus Messleitung und Messgerät gilt immer die niedrigste Kategorie, entweder der Messleitung oder des Messgerätes.
Batteriewechsel
Wenn das Batteriesymbol auf dem Display angezeigt wird, sind die Batterien verbraucht und müssen ausgetauscht werden.
Schalten Sie hierzu das Gerät aus und entfernen Sie ggf. die Messleitungen.
Zum Öffnen des Batteriefachs auf der Rückseite des Gerätes lösen Sie die Halteschraube mit einem Kreuzschlitz-Schraubendreher Typ Phillips 1. Entfernen Sie die Abdeckung und tauschen sie die alten Batterien gegen neue. Es werden 3 Stück des Typs AAA (Micro) 1,5 V benötigt.

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!
Wartung
Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.
Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.
Messbereiche
| Bereich | Auflösung | Genauigkeit | Bemerkung |
| Gleichspannung | |||
| 6 V | 0,001 V | ± 0,8 % + 3 Digits | minimal 0,2 VEingangsimpedanz2 MΩMaximal 600 Veffektiv |
| 60 V | 0,01 V | ||
| 600 V | 0,1 V | ||
| Wechselspannung | |||
| 6 V | 0,001 V | ± 1,2 % + 3 Digits | |
| 60 V | 0,01 V | ||
| 600 V | 0,1 V | ||
| Wechselstrom | 40 – 65 Hz | ||
| 60 A | 0,01 A | ± 2,0 % + 5 Digits | Minimal 0,15 AmpereMaximal 3000 Aeffektiv40 – 1000 Hz |
| 600 A | 0,1 A | ||
| 3000 A | 1 A | ||
| 60 A | 0,01 A | 65 – 1000 Hz | |
| ± 3,0 % + 5 Digits | |||
| 600 A | 0,1 A | ||
| 3000 A | 1 A | ||
| Frequenz | |||
| 40 Hz – 1000 Hz | 0,1 Hz | ± 0,5 % + 2 Digits | Sensibilität:3 A 40 Hz – 1 kHz0,5 V 40 Hz – 10 kHz |
| 1 kH – 10 kHz | 1 Hz | ||
| Widerstand | |||
| 6 kΩ | 0,001 kΩ | ± 1,0 % + 3 Digits | Maximal 600 Veffektiv |
| 60 kΩ | 0,01 kΩ | ||
| 600 kΩ | 0,1 kΩ | ||
| 6 MΩ | 0,001 MΩ |
Technische Daten
| Messverfahren | Echt-Effektivwert True RMS |
| Genauigkeiten | |
| • Gleichspannung | ± 0,8 % + 3 Digits, minimal 0,2 VEingangsimpedanz 2 MΩ |
| • Wechselspannung | ± 1,2 % + 3 Digits, minimal 0,5 V bei 45 – 65 Hz ± 2,0 % + 5 Digits, minimal 0,5 V bei 65 – 2000 HzEingangsimpedanz 2 MΩ |
| • Wechselstrom | ± 3,0 % + 5 Digits |
| • Frequenz | ± 0,5 % + 2 Digits |
| • Widerstand | ± 1,0 % + 3 Digits |
| • Durchgang | Piepton < 50 Ω, Prüfstrom 1 mA |
| Abtastfrequenz | 3 Hz |
| Arbeitsumgebung | 0 – 40 °C bei rel. Luftfeuchte < 80 %< 2000 m über NN |
| Abmessungen LxBxH | 324 x 178 x 30 mm |
| Schutzart | IP 42 |
| Überspannungskategorie | CAT IV 600 V |
| Prüfnorm | IEC/EN 61010-1, 61010-2-032, 61326-1 |
| Spannungsversorgung | 3x 1,5 V Typ AAA Micro |
