| Tipo di prodotto | Pinza multimetro digitale True RMS |
| Marca | Testboy |
| Modello | TV 225 |
| Dimensioni (L x l x H) | 324 x 178 x 30 mm |
| Alimentazione | 3 batterie AAA 1,5 V |
| Categoria di sovratensione | CAT IV 600 V |
| Grado di protezione | IP42 |
| Display | LCD con retroilluminazione |
| Illuminazione del punto di misura | Sì, integrata |
| Rilevamento automatico | Sì (AC/DC, resistenza, continuità) |
| Campi di misura tensione continua | 6 V / 60 V / 600 V |
| Campi di misura tensione alternata | 6 V / 60 V / 600 V (True RMS, 40-2000 Hz) |
| Campi di misura corrente alternata | 60 A / 600 A / 3000 A (True RMS, 40-1000 Hz) |
| Campi di misura resistenza | 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ |
| Campo di misura frequenza | 40 Hz – 10 kHz |
| Test di continuità | Segnale acustico < 50 Ω |
| Funzione HOLD | Sì, memorizzazione del valore misurato |
| Spegnimento automatico | Dopo 5 minuti di inattività |
| Temperatura di funzionamento | 0 °C a 40 °C, < 80% UR |
| Altitudine max. di utilizzo | Fino a 2000 m |
| Manutenzione e pulizia | Pulire con un panno umido e detergente delicato; evitare l'umidità |
| Norme | IEC/EN 61010-1, 61010-2-032, 61326-1 |
Domande frequenti - TV 225 Testboy
Domande degli utenti su TV 225 Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale TV 225 - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TV 225 del marchio Testboy.

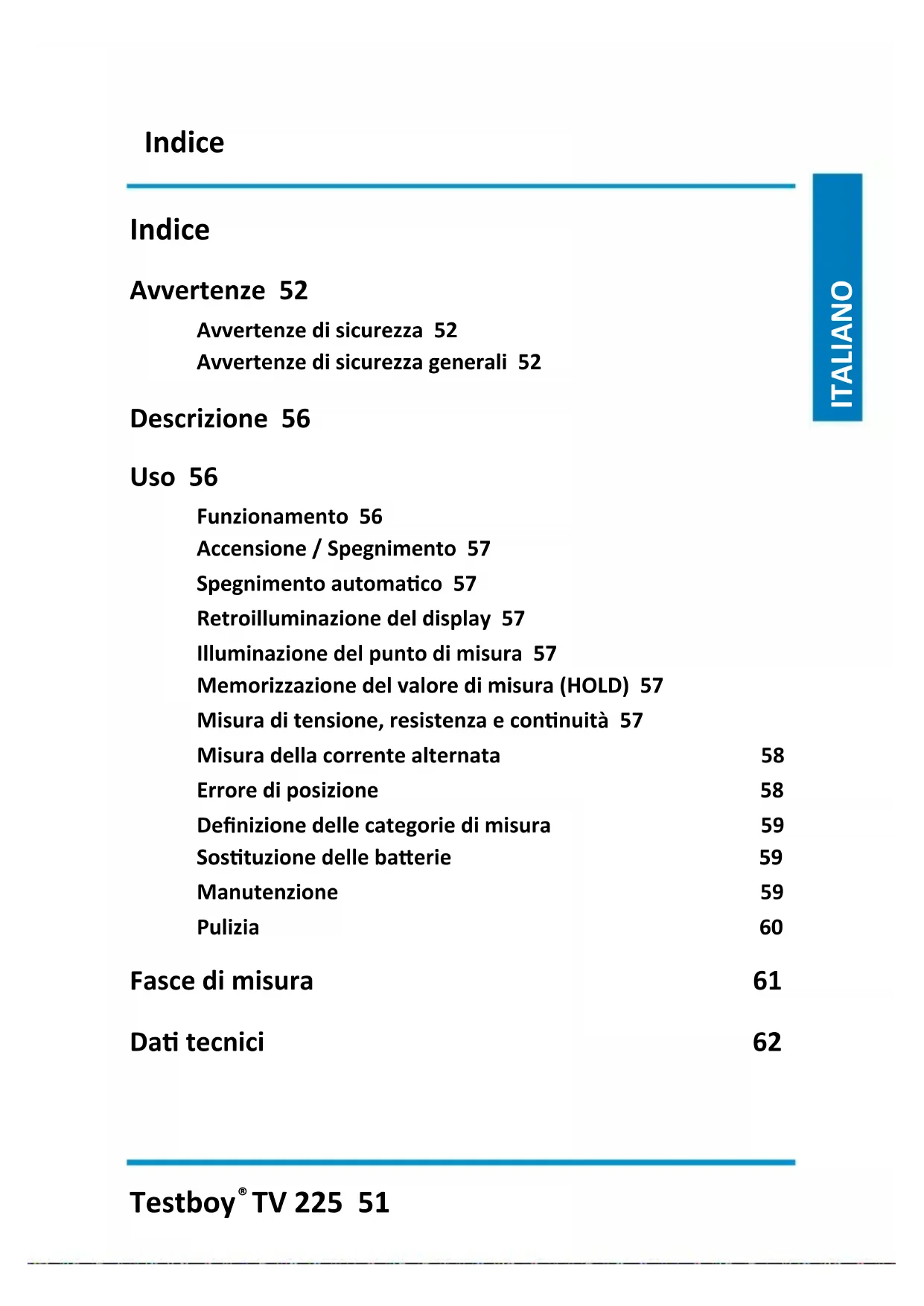

MANUALE UTENTE TV 225 Testboy
Avvertenze di sicurezza 52
Avvertenze di sicurezza generali 52
Descrizione 56
Uso 56
Funzionamento 56
Accensione / Spegnimento 57
Spegnimento automatico 57
Retroilluminazione del display 57
Illuminazione del punto di misura 57
Memorizzazione del valore di misura (HOLD) 57
Misura di tensione, resistenza e continuità 57
Misura della corrente alternata 58
Errore di posizione 58
Definizione delle categorie di misura 59
Sostituzione delle batterie 59
Manutenzione 59
Pulizia 60
Fasce di misura 61
Dati tecnici 62
Avvertenze
Avvertenze di sicurezza
AVVERTENZA
Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali.
Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Le folgorazioni possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Non puntare il raggio laser, né direttamente né indirettamente attraverso superfici riflettenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista. In caso di misurazioni eseguite vicino ad altre persone, è necessario disattivare il raggio laser.
Avvertenze di sicurezza generali
AVVERTENZA
Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo "Uso regolamentare".
AVVERTENZA
Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:
Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di bruschi cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente, per condizionare il sensore IR.
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.
Si prega di rispettare le cinque regole di sicurezza:
1 Isolare
2 Mettere in sicurezza per prevenire la riaccensione accidentale
3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli)
4 Collegare a terra e cortocircuitare
5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni
Uso previsto
Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale dell'utente. Qualsiasi altro uso è considerato non regolamentare e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi causano un immediato annullamento della garanzia concessa dal produttore all'utente.
Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere le batterie per proteggerlo da eventuali danni.
Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.
Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2016 Testboy GmbH, Germania.
Esclusione della responsabilità
In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!
Testboy non risponde dei danni causati
dal mancato rispetto del manuale dell'utente
da modifiche del prodotto non autorizzate da Testboy,
dall'uso di ricambi non prodotti né autorizzati da Testboy,
dall'uso di alcol, sostanze stupefacenti o medicinali.
Esattezza del manuale dell'utente
Il presente manuale dell'utente è stato redatto con la massima cura possibile.
Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.
Smaltimento
Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.
La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.
Smaltimento di batterie usate
Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti domestici!
Le batterie usa-e-getta/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici.
I codici che identificano il metallo pesante contenuto nella batteria sono:
Cd = Cadmio, Hg = mercurio, Pb = piombo.
Le batterie usa-e-getta/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!
Certificato di qualità
Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de
Descrizione
Il multimetro digitale a pinza flessibile TV225 può essere utilizzato per misurare tensioni continue e alternate, correnti alternate, frequenza resistenza e continuità.
La grandezza elettrica da misurare viene rilevata automaticamente e l'utente non ha quindi bisogno di effettuare nessuna impostazione.

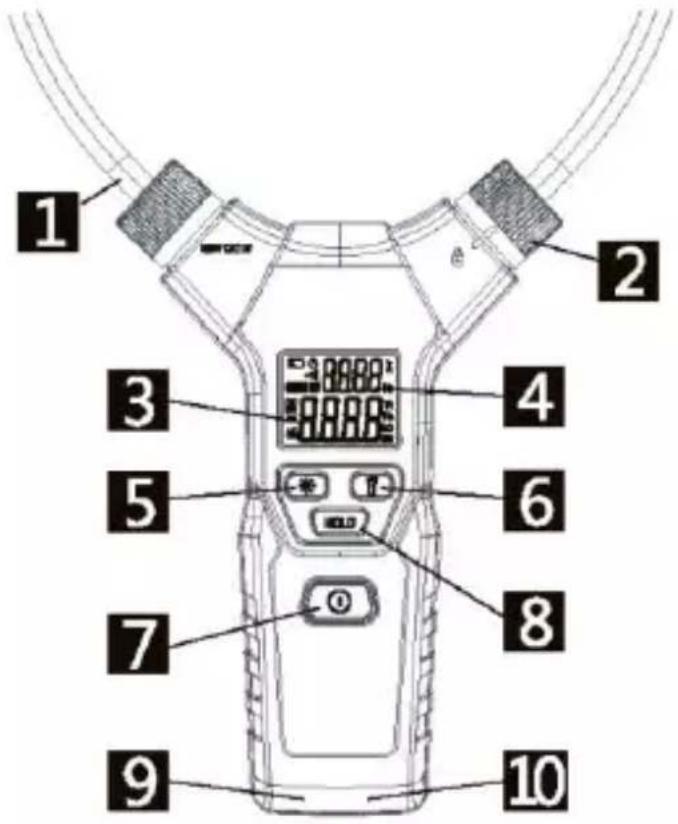

2 Meccanismo di bloccaggio
della pinza
3 Display principale
4 Display secondario
5 Retroilluminazione del display
6 Illuminazione del punto di misura
7 Tasto ON / OFF
8 Tasto HOLD (memoria)
9 Porta COM (punto di riferimento)
10 Porta V, Ω, o)))
Uso
Funzionamento
L'uso di questo multimetro è estremamente facile: la selezione della grandezza elettrica da misurare così come della fascia di misura corretta avviene automaticamente senza che l'utente debba selezionare alcuna funzione.
Il valore misura viene quindi visualizzato sul display LCD.
Accensione / Spegnimento
Accensione: mantenere premuto il tasto ON / OFF [7] sino a quando viene prodotto un segnale acustico.
Spegnimento: premere il tasto ON / OFF [7]. Viene prodotto un breve segnale acustico e il display si spegne.
Spegnimento automatico
Se non è presente nessun segnale da misurare e se non viene premuto nessun tasto, dopo cinque minuti lo strumento si spegne automaticamente.
Retroilluminazione del display
Premere il tasto con il simbolo del sole [5] per accendere la retroilluminazione del display. Premere nuovamente il tasto per spegnere la retroilluminazione.
Illuminazione del punto di misura
Premere il tasto con il simbolo della torcia [6] per accendere la luce che illumina il punto di misura. Premere nuovamente il tasto per spegnere la luce.
Memorizzazione del valore di misura (HOLD)
Per “congelare” il valore di misura e salvarlo in memoria (ad es. quando nel punto di misura il display non può essere letto facilmente), premere il tasto HOLD [8]. Sul display compare il simbolo “H”. Il valore di misura rimane congelato sino a quando il tasto viene premuto per la seconda volta.
Misura di tensione, resistenza e continuità
Collegare il cavo di misura rosso alla porta “V, Ω, o)))” [10] e il cavo di misura nero alla porta “COM” [9].
Misurare con i puntali disposti in posizione parallela rispetto alla fonte di tensione o alla resistenza. Lo strumento riconosce automaticamente se è presente una tensione continua o alternata, oppure passa automaticamente in modalità di misura della resistenza.
In presenza di valori di resistenza inferiori a 50 Ω (continuità), lo strumento produce un segnale acustico continuo.
Il valore misurato viene visualizzato sul display principale.
In presenza di una tensione continua, sul display compare il simbolo “DC”. Inoltre viene visualizzata la polarità della tensione misurata rispetto al punto di riferimento (cavo di misura nero). Una polarità negativa viene segnalata sul display con il segno “-”.
In presenza di una tensione alternata, sul display compare il simbolo “AC”: Inoltre sul display secondario viene visualizzata la frequenza della tensione alternata.
Il riconoscimento automatico funziona secondo il seguente schema:
Tensione alternata AC → Tensione continua DC → Corrente alternata AC, Resistenza/Continuità
Misura della corrente alternata
Aprire il meccanismo di bloccaggio della pinza, avvolgere la pinza intorno al conduttore da misurare e richiudere la pinza (v. figura). Accertarsi in particolare che la pinza sia chiusa correttamente. Quando la pinza è chiusa correttamente, la tacca presente sul meccanismo di bloccaggio è rivolta verso il simbolo “☐”.
Il sistema di riconoscimento automatico della funzione imposta lo strumento nella fascia di misura corretta.
Il valore misurato viene visualizzato sul displa principale, la frequenza su quello secondario
In caso di una misura contemporanea della tensione (tramite i cavi di misura) e della corrente (tramite la pinza flessibile), sul display principale viene visualizzato il valore della tensione e su quello secondario la corrente al posto della frequenza.

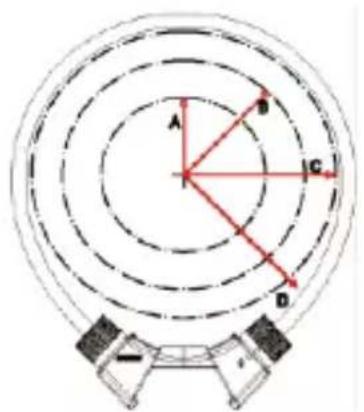

Errore di posizione
La precisione della corrente misurata dipende notevolmente dalla posizione del conduttore all'interno della pinza flessibile.
Si prega inoltre di tenere presente che eventuali campi elettrici e magnetici possono influenzare il risultato della misura. Il punto in cui viene svolta la misura dovrebbe quindi essere libero da simili interferenze.
| A | 35 mm | ± 0,5 % |
| B | 50 mm | ± 1,5 % |
| C | 60 mm | ± 2,0 % |
| D | >60 mm | ± 5,0 % |
Definizione delle categorie di misura
Categoria di misura II: misure su circuiti elettrici collegati direttamente alla rete elettrica a bassa tensione tramite connettori. Corrente tipica di cortocircuito < 10 kA
Categoria di misura III: misure all'interno delle installazioni dell'edificio (utenze stazionarie senza connettore, collegamento del ripartitore, apparecchi fissi nel ripartitore).
Corrente tipica di cortocircuito < 50 kA
Categoria di misura IV: misure alla fonte dell'installazione a bassa tensione (contatore, collegamento principale, fusibile di massima corrente). Corrente tipica di cortocircuito >> 50 kA
Per determinare la categoria di misura per una combinazione formata da cavo e strumento di misura, vale sempre la categoria più bassa (del cavo o dello strumento di misura).
Sostituzione delle batterie
Quando sul display compare il simbolo significa che le batterie si stanno esaurendo e devono essere sostituite.
Per sostituirle, spegnere lo strumento e scollegare eventualmente i cavi di misura.
Per aprire il vano batterie situato sul retro dello strumento, svitare la vite con un cacciavite a croce Phillips da 1. Rimuovere il coperchio e sostituire le vecchie batterie con quelle nuove. Sono necessarie 3 batterie AAA (micro) da 1,5 V.
Le batterie non possono essere smaltite insieme ai rifiuti domestici. Un centro di raccolta batterie usate è sicuramente presente anche nelle vostre vicinanze!
Manutenzione
Se utilizzato in conformità alle istruzioni contenute nel manuale, lo strumento non necessita di una particolare manutenzione.
Uso
Pulizia
Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi.
Evitare infiltrazioni di umidità nello strumento che possono causare folgorazioni.
Fasce di misura
| Fascia | Risoluzione | Precisione | Note |
| Tensione continua | ± 0,8 % + 3 digit | Min. 0,2 VImpedenza d'ingresso2 MΩMax. 600 V effettivi | |
| 6 V | 0,001 V | ||
| 60 V | 0,01 V | ||
| 600 V | 0,1 V | ||
| Tensione alternata | ± 1,2 % + 3 digit | ||
| 6 V | 0,001 V | ||
| 60 V | 0,01 V | ||
| 600 V | 0,1 V | ||
| Corrente alternata | 40 – 65 Hz | Min. 0,15 AmpereMax. 3000 A effettivi40 – 1000 Hz | |
| 60 A | 0,01 A | ± 2,0 % + 5 digit | |
| 600 A | 0,1 A | ||
| 3000 A | 1 A | ||
| 65 – 1000 Hz | |||
| 60 A | 0,01 A | ± 3,0 % + 5 digit | |
| 600 A | 0,1 A | ||
| 3000 A | 1 A | ||
| Frequenza | ± 0,5 % + 2 digit | Sensibilità:3 A 40 Hz – 1 kHz0,5 V 40 Hz – 10 kHz | |
| 40 Hz – 1000 Hz | 0,1 Hz | ||
| 1 kH – 10 kHz | 1 Hz | ||
| Resistenza | ± 1,0 % + 3 digit | Max. 600 V effettivi | |
| 6 kΩ | 0,001 kΩ | ||
| 60 kΩ | 0,01 kΩ | ||
| 600 kΩ | 0,1 kΩ | ||
| 6 MΩ | 0,001 MΩ |
Dati tecnici
| Metodo di misura | Valore efficace reale (true RMS) |
| Precisioni | |
| Tensione continua | ± 0,8 % + 3 digit, min. 0,2 VImpedenza d'ingresso 2 MΩ |
| Tensione alternata | ± 1,2 % + 3 digit, min. 0,5 V a 45 – 65 Hz± 2,0 % + 5 digit, min. 0,5 V a 65 – 2000 HzImpedenza d'ingresso 2 MΩ |
| Corrente alternata | ± 3,0 % + 5 digit |
| Frequenza | ± 0,5 % + 2 digit |
| Resistenza | ± 1,0 % + 3 digit |
| Continuità | Segnale acustico < 50 Ω, corrente di prova 1 mA |
| Frequenza di campionamento | 3 Hz |
| Fascia d'esercizio | 0 – 40 °C con umidità rel. < 80 %< 2000 m s.l.m. |
| Dimensioni LxPxH | 324 x 178 x 30 mm |
| Classe di protezione | IP 42 |
| Classe di sovratensione | CAT IV 600 V |
| Normativa | IEC/EN 61010-1, 61010-2-032, 61326-1 |
| Alimentazione | 3 batterie micro AAA da 1,5 V |
