GEBRUIKSAANWIJZING AB JS012 Absaar

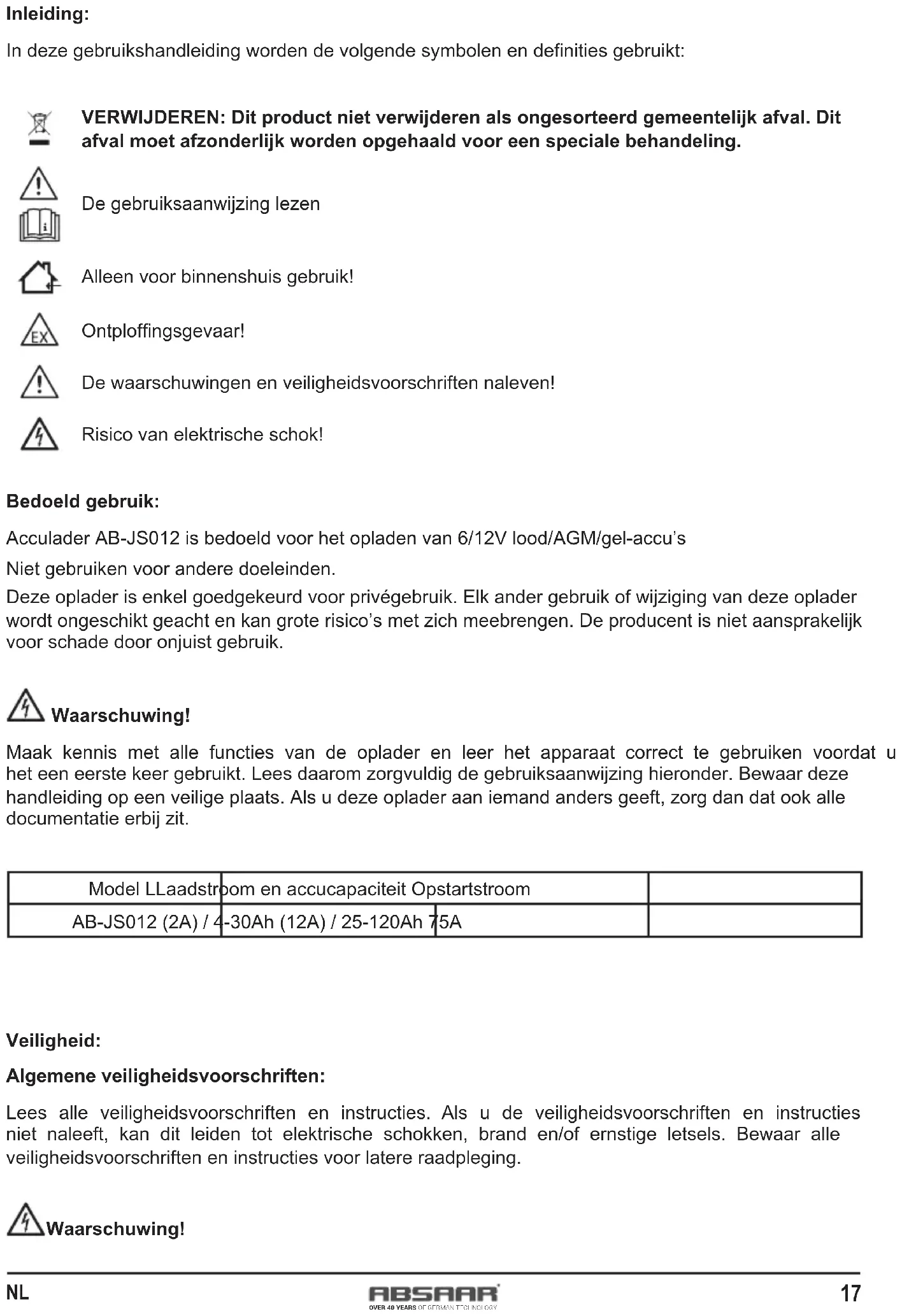

Inleiding: In deze gebruikshandleiding worden de volgende symbolen en denities gebruikt: VERWIJDEREN: Dit product niet verwijderen als ongesorteerd gemeentelijk afval. Dit afval moet afzonderlijk worden opgehaald voor een speciale behandeling. De gebruiksaanwijzing lezen Alleen voor binnenshuis gebruik! Ontplofngsgevaar! De waarschuwingen en veiligheidsvoorschriften naleven! Risico van elektrische schok! Bedoeld gebruik: Acculader AB-JS012 is bedoeld voor het opladen van 6/12V lood/AGM/gel-accu’s Niet gebruiken voor andere doeleinden. Deze oplader is enkel goedgekeurd voor privégebruik. Elk ander gebruik of wijziging van deze oplader wordt ongeschikt geacht en kan grote risico’s met zich meebrengen. De producent is niet aansprakelijk voor schade door onjuist gebruik. Waarschuwing! Maak kennis met alle functies van de oplader en leer het apparaat correct te gebruiken voordat u het een eerste keer gebruikt. Lees daarom zorgvuldig de gebruiksaanwijzing hieronder. Bewaar deze handleiding op een veilige plaats. Als u deze oplader aan iemand anders geeft, zorg dan dat ook alle documentatie erbij zit. Model LLaadstroom en accucapaciteit Opstartstroom AB-JS012 (2A) / 4-30Ah (12A) / 25-120Ah 75A Veiligheid: Algemene veiligheidsvoorschriften: Lees alle veiligheidsvoorschriften en instructies. Als u de veiligheidsvoorschriften en instructies niet naleeft, kan dit leiden tot elektrische schokken, brand en/of ernstige letsels. Bewaar alle veiligheidsvoorschriften en instructies voor latere raadpleging. Waarschuwing!18

Levensgevaarlijk voor baby’s en kinderen. Laat kinderen nooit spelen met onderdelen of bevestigingsdelen; deze kunnen worden ingeslikt en leiden tot verstikking. Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of mentale vaardigheden of die onvoldoende ervaring en/of kennis hebben, tenzij zij onder het toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies krijgen over het gebruik van dit apparaat. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen. De producent is niet verantwoordelijk voor schade, veroorzaakt door:

• Foute aansluiting en/of bediening.

• Externe krachten, schade aan het apparaat en/of schade aan de onderdelen van het apparaat, veroorzaakt door een mechanische impact of door overbelasting.

• Elk type wijziging van het apparaat.

• Gebruik van het apparaat voor doeleinden die niet zijn beschreven in deze handleiding.

• Gevolgschade, veroorzaakt door oneigenlijk en/of onjuist gebruik en/of defecte accu’s.

• Vocht en/of onvoldoende ventilatie.

• Onbevoegd openen van het apparaat. Dit annuleert de garantie. Veiligheidsaanwijzingen voor de oplader:

1. BEWAAR DEZE INSTRUCTIES: deze handleiding bevat belangrijke veiligheids- en bediening-

sinstructies voor de acculader.

2. Lees voordat u de acculader gebruikt alle instructies en veiligheidswaarschuwingen op de acculader

3. Niet-herlaadbare batterijen kunnen met deze acculader niet worden opgeladen.

4. Tijdens het opladen moet de accu op een goed verluchte plaats worden gezet. Houd de werkplek

netjes om het risico op brand, elektrische schokken en ontplofng te verminderen. De oplader en de accu tijdens het opladen niet met een doek bedekken.

5. De acculader bevat onderdelen die tijdens het gebruik vlambogen en vonken kunnen veroorzaken.

WAARSCHUWING: Explosieve gassen. Vermijd vlammen en vonken. Zorg tijdens het opladen voor goede verluchting.

6. Alleen gebruiken in een goed verluchte ruimte, om brand of ontplofng te vermijden. Het is verboden

om tijdens het opladen de motor te starten of te ontsteken of andere gevaarlijke handelingen uit te voeren. Niet opladen in een garage of andere gesloten ruimte. Zorg tijdens het opladen voor goede verluchting.

7. De batterij- of accuklemmen nooit aanraken wanneer het apparaat is aangesloten op een

8. Een stroombron gebruiken waarvan de spanning overeenkomt met de spanning op het typeplaatje

9. Controleer de ingangsspanning (230 volt ~ 50 Hz) en zorg ervoor dat deze overeenkomt met de

netspanning, anders kan dit de oplader beschadigen.

10. Als u een verlengkabel gebruikt, moet de kabeldiameter voldoende zijn voor de stroom die de

oplader nodig heeft.

11. Nooit accu’s opladen in de nabijheid van ontvlambare vloeistoffen of gassen.

12. Het apparaat nooit kortsluiten of de in- en uitgangen van het apparaat verbinden met metalen

voorwerpen. Gebruik alleen de meegeleverde aansluitkabels om het apparaat op de accu aan te sluiten.

13. Er altijd voor zorgen dat de oplader uit het stopcontact is gehaald wanneer u deze met een accu

14. Het apparaat nooit boven of naast de op te laden accu plaatsen. De accugassen kunnen de oplader

aantasten en beschadigen. Plaats de oplader zover mogelijk van de accu als de stroomkabels toelaten.

15. Zorg ervoor dat het apparaat altijd op een veilige plaats is opgeborgen. Het apparaat niet blootstellen

aan regen of sneeuw of andere vochtige omstandigheden. Vermijd het om water of andere vloeistoffen op het apparaat te druppelen of gieten. Als water binnensijpelt in elektrische apparaten, verhoogt het risico op elektrische schokken.

16. Om het apparaat te beschermen tegen het risico van elektrische schokken: het apparaat, het

netsnoer of de stekker niet onderdompelen in water of een andere vloeistof.

17. Ervoor zorgen dat alle stekkers en kabels vochtvrij zijn. Het apparaat nooit aansluiten op het

stroomnet met natte of vochtige handen.

18. De oplader nooit dragen aan het netsnoer of het netsnoer uit het stopcontact rukken.

19. Na het opladen of voor een onderhouds- of reinigingsbeurt de oplader ontkoppelen van de

20. De oplader niet bedienen of demonteren na een harde klap, wanneer hij is gevallen of anderszins

beschadigd; breng het apparaat naar een gekwaliceerde onderhoudstechnicus. Onjuist gebruik of reparatie kunnen leiden tot een risico op elektrische schokken of brand.

21. Alle onderhoudswerkzaamheden moeten worden uitgevoerd door gekwaliceerde elektriciens.

22. Het apparaat nooit demonteren. Onjuiste montage kan leiden tot elektrische schokken of brand.

23. De beschermingsklasse is IP20. Het apparaat mag niet buitenshuis worden gebruikt, waar het

24. Omdat de behuizing warm kan worden tijdens het opladen is het verboden om de ventilatie-opening

te bedekken. Productweergave: C D E G HF

1. Positieve( + ) en negatieve ( - ) klemmen

2. LCD-scherm waarop de accuspanning of het oplaadpercentage van de accu wordt weergegeven. U

kunt de weergegeven waarden selecteren door te drukken op de toets «Display»

3. Ledlampje dat de geselecteerde waarde weergeeft.

Een led geeft aan dat het laadproces aan de gang is; een knipperende led betekent dat de20

oplader zich in herstelmodus bevindt. Tijdens het opladen blijft de led permanent branden.

5. Het rode ledlampje brandt: dit betekent dat de uitgangsklemmen fout zijn aangesloten. U moet de

rode klem aansluiten op de positieve pool van de accu en de zwarte klem op de negatieve pool.

6. Toets voor accuselectie. Naargelang de accu die u aansluit, kunt u op de toets «Battery» drukken

om verschillende accutypes en een oplaadspanning van 6 of 12 volt te selecteren. Als een foute oplaadspanning werd geselecteerd, dan verschijnt op het LCD-scherm het bericht «FUL» en stopt de uitgangsstroom

7. Selectietoets ledscherm en functie «Motor starten». U kunt indien nodig een andere oplaadstroom

kiezen. Als u snelle modus selecteert, dan bedraagt de maximale oplaadstroom 12A. Bij trage modus is dat 2A. Druk op de knop «Engine Start» en houd deze langer dan 3 seconden ingedrukt. Dit activeert het proces «Motor starten» dat u vervolgens kan gebruiken om uw voertuig te starten volgens een cyclus van maximaal 5 seconden aan en 180 seconden uit, gedurende maximaal 5 cycli. Opgelet: een oplaadstroom van 2A is geschikt voor accu’s van 4-30Ah en een oplaadstroom van 12A is beter voor accu’s van 25-120Ah. Laden: a. Sluit de rode klem aan op de positieve pool van de zwarte klem op de negatieve pool Verbind de lader met de contactdoos van 230 V. c. Het ledscherm van de oplader begint te knipperen en geeft de accuspanning weer. d. Druk op de knop «BATTERY SELECT».De gebruiker kan het accutype kiezen dat hij moet opladen. (Zoals STD, AGM of GEL) e. Druk op de knop «CURRENT SELECT» om de vereiste oplaadstroom te kiezen. ?Zoals FAST of SLOW?. f. 5 seconden later, wanneer de cijfers op het ledscherm en de oplaadindicator permanent beginnen branden, betekent dit dat de oplader aan het opladen is. g. Wanneer de accu is opgeladen, verschijnt het bericht «FUL» op het ledscherm. Jumpstarten a. De accu 10-15 minuten lang opladen volgens stappen a-f in het bovenstaande hoofdstuk «Laden».

i. 3 seconden lang op de toets «ENGINE START» drukken. De indicator onder «ENGINE START» gaat

branden. Nu kunt u uw voertuig starten.

ii. Doe dit maximaal gedurende 5 seconden. Hierna stopt de oplader de startmodus en gaat hij in

rustmodus. Ondertussen begint het ledscherm af te tellen tot de volgende startmodus: 180 - 179 - 178 - ... 3 - 2 - 1. b. Als u de modus «ENGINE START» moet verlaten, druk dan een keer op «ENGINE START», zodat het lampje onder «ENGINE START» uitgaat. Dit betekent dat de oplader de modus «ENGINE START» heeft verlaten en is overgeschakeld op oplaadmodus.

i. De motor niet starten voor > 5 sec.21

iii. Probeer nooit meer dan vijf keer te starten. Bij drie mislukte pogingen moet de accu van het voertuig

gedurende 15-30 minuten worden herladen. Wanneer op het scherm het bericht «FUL» verschijnt: de oplader van de accu ontkoppelen. De oplader is niet ontworpen om als onderhoudslader te gebruiken. Het laadproces beëindigen:

1. De stekker uit het stopcontact trekken.

2. De zwarte klem afkoppelen

3. De rode klem afkoppelen

Reiniging, onderhoud en reparatie U oplader kan jarenlang functioneel blijven met minimaal onderhoud.

• De klemmen reinigen na beëindiging van het oplaadproces. Om corrosie te voorkomen: de accuvloeistof afvegen die in contact is gekomen met de klemmen.

• De kabels goed oprollen wanneer u de oplader opbergt. Dit voorkomt dat u de kabels en de oplader beschadigt.

• De behuizing van de oplader af en toe reinigen met een zacht doek zorgt ervoor dat het oppervlak blijft glanzen en helpt corrosie te voorkomen.

• De oplader op een schone en droge plaats opbergen. Reparatie Laat het apparaat repareren door gekwaliceerd technisch personeel. Hierdoor blijft de veiligheid van het apparaat gegarandeerd.22
