MANUALE UTENTE AB JS012 Absaar

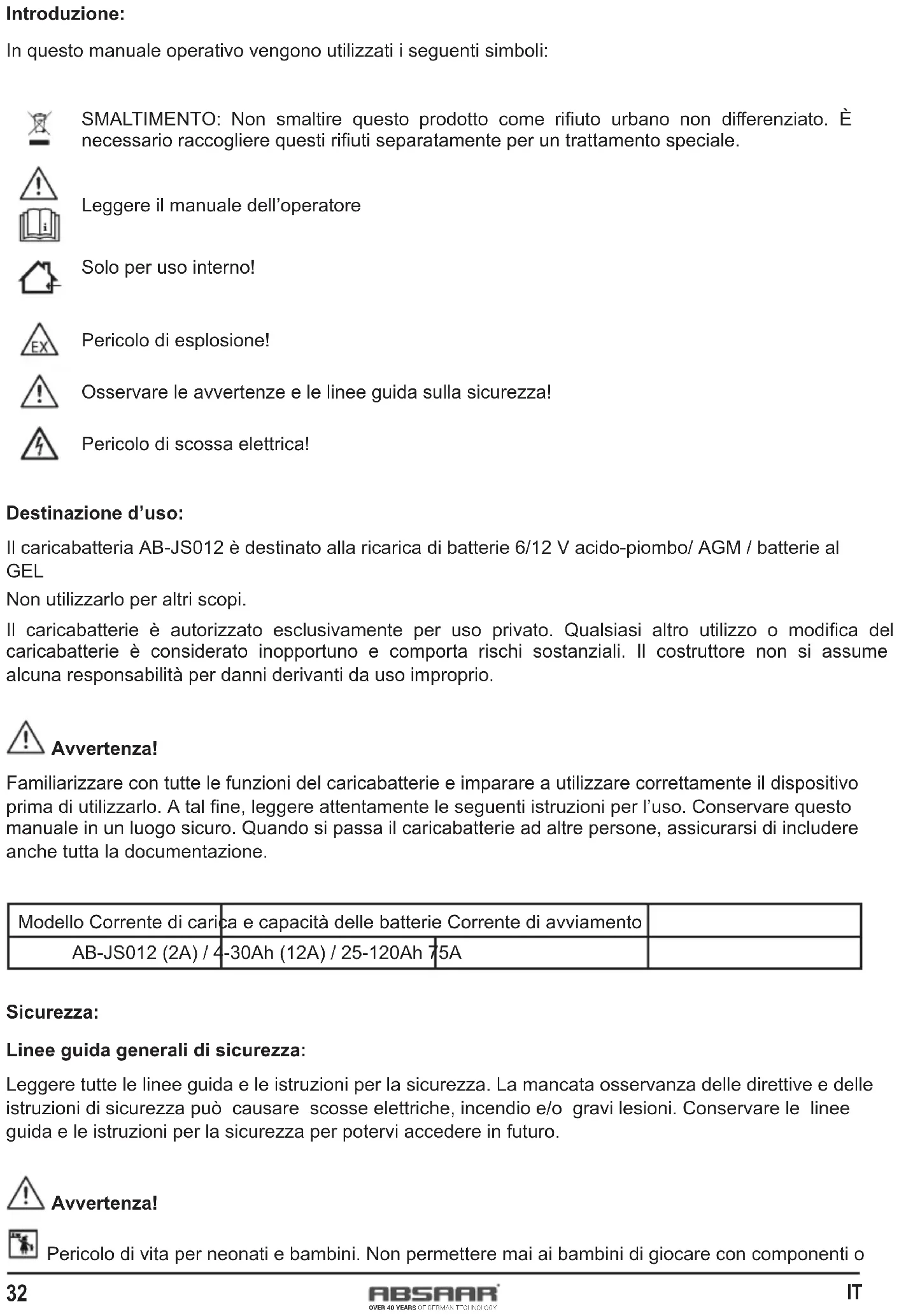

Introduzione: In questo manuale operativo vengono utilizzati i seguenti simboli: SMALTIMENTO: Non smaltire questo prodotto come riuto urbano non differenziato. È necessario raccogliere questi riuti separatamente per un trattamento speciale. Leggere il manuale dell’operatore Solo per uso interno! Pericolo di esplosione! Osservare le avvertenze e le linee guida sulla sicurezza! Pericolo di scossa elettrica! Destinazione d’uso: Il caricabatteria AB-JS012 è destinato alla ricarica di batterie 6/12 V acido-piombo/ AGM / batterie al GEL Non utilizzarlo per altri scopi. Il caricabatterie è autorizzato esclusivamente per uso privato. Qualsiasi altro utilizzo o modica del caricabatterie è considerato inopportuno e comporta rischi sostanziali. Il costruttore non si assume alcuna responsabilità per danni derivanti da uso improprio. Avvertenza! Familiarizzare con tutte le funzioni del caricabatterie e imparare a utilizzare correttamente il dispositivo prima di utilizzarlo. A tal ne, leggere attentamente le seguenti istruzioni per l’uso. Conservare questo manuale in un luogo sicuro. Quando si passa il caricabatterie ad altre persone, assicurarsi di includere anche tutta la documentazione. Modello Corrente di carica e capacità delle batterie Corrente di avviamento AB-JS012 (2A) / 4-30Ah (12A) / 25-120Ah 75A Sicurezza: Linee guida generali di sicurezza: Leggere tutte le linee guida e le istruzioni per la sicurezza. La mancata osservanza delle direttive e delle istruzioni di sicurezza può causare scosse elettriche, incendio e/o gravi lesioni. Conservare le linee guida e le istruzioni per la sicurezza per potervi accedere in futuro. Avvertenza! Pericolo di vita per neonati e bambini. Non permettere mai ai bambini di giocare con componenti o33

parti di montaggio, potrebbero essere ingerite e causare soffocamento. Questo dispositivo non è destinato ad essere utilizzato da persone (incluse bambini) con ridotte capacità siche, sensoriali o mentali, o che non dispongono di esperienza e/o conoscenza, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o se ricevono istruzioni da questa persona sulla modalità di utilizzo dell’apparecchiatura. I bambini devono essere sorvegliati afnchè non giochino con il dispositivo. Il costruttore non è responsabile dei danni causati da:

• Collegamento e/o funzionamento improprio.

• Forza esterna, danni all’apparecchio e/o danni a parti del dispositivo causate da impatto meccanico o sovraccarico.

• Qualsiasi tipo di modica al dispositivo.

• Uso del dispositivo per scopi non descritti in questo manuale di istruzioni.

• Danni derivanti da un uso non intenzionale e/o improprio e/o da batterie difettose.

• Umidità e/o insufciente ventilazione.

• Apertura non autorizzata del dispositivo. Tutto ciò annullerà la garanzia. Istruzioni di sicurezza per il caricabatterie:

1. CONSERVARE QUESTE ISTRUZIONI - Questo manuale contiene importanti istruzioni per la

sicurezza e l’uso del caricabatterie.

2. Prima di utilizzare il caricabatterie, leggere tutte le istruzioni e le indicazioni di avvertenza sul

caricabatterie e sulla batteria.

3. Non è possibile caricare batterie non ricaricabili con questo caricabatterie.

4. Durante la ricarica, la batteria deve essere posizionata in un’area ben ventilata. Mantenere l’area di

lavoro ordinata per ridurre il rischio di incendi, scosse elettriche e esplosioni. Non coprire il caricabatterie e la batteria con un panno durante il caricamento.

5. Il caricabatterie contiene componenti che possono produrre archi e scintille quando sono in uso.

AVVERTENZA: Gas esplosivi. Evitare le amme e le scintille. Fornire una ventilazione adeguata durante la carica.

6. Per prevenire incendi o esplosioni, utilizzare solo in un’area ben ventilata. Durante la ricarica, è

vietato avviare il motore o eseguire accensioni e altre azioni pericolose. Non caricare in un garage o in uno spazio chiuso. Fornire una ventilazione adeguata durante la carica.

7. Non toccare mai i terminali della batteria o i morsetti della batteria mentre il dispositivo è collegato

alla corrente alternata.

8. Utilizzare una sorgente di alimentazione con la tensione specicata sulla targhetta del caricabatterie.

9. Controllare la tensione d’ingresso (230V ~ 50Hz) e assicurarsi che corrisponda alla tensione di rete,

altrimenti il caricabatterie potrebbe danneggiarsi.

10. Se viene utilizzato un cavo di prolunga, il diametro del cavo deve essere sufciente per la potenza

richiesta dal caricabatterie

11. Non caricare le batterie in presenza di liquidi o gas inammabili.

12. Non cortocircuitare mai il dispositivo o collegare gli ingressi e le uscite del dispositivo utilizzando

oggetti metallici. Utilizzare esclusivamente i cavi di collegamento forniti per collegare il dispositivo a una batteria.

13. Assicurarsi che il caricabatterie sia scollegato dalla rete quando si collega e scollegarlo a una

14. Non posizionare mai il dispositivo sopra o vicino alla batteria da caricare. I gas della batteria possono

portare a corrosioni o danni al caricabatterie. Sistemare il caricabatteria il più lontano possibile dalla batteria (per quanto consentito dal cavo di corrente).34

15. Accertarsi che il dispositivo sia sempre conservato in un luogo sicuro. Non esporre il dispositivo a

pioggia o neve o altre condizioni umide. Evitare di versare o gocciolare acqua o altri liquidi. Se l’acqua penetra nei dispositivi elettrici, aumenta il rischio di scosse elettriche.

16. Per evitare il rischio di scosse elettriche, non immergere l’unità, il cavo o la spina in acqua o altro

17. Assicurarsi che tutte le prese e i cavi siano privi di umidità. Non collegare mai il dispositivo alla rete

elettrica con mani bagnate o umide.

18. Non trasportare mai il caricabatterie per mezzo del cavo o strapparlo per scollegarlo dalla presa.

19. Dopo aver caricato o prima di effettuare qualsiasi manutenzione o pulizia, scollegare il caricabatterie

dalla fonte di alimentazione.

20. Non utilizzare o smontare il caricabatterie se ha ricevuto un colpo forte, è caduto o altrimenti

danneggiato in qualsiasi modo; Portarlo da un tecnico qualicato. L’uso improprio o il rimontaggio possono causare un rischio di scossa elettrica o incendio.

21. Tutti gli interventi di manutenzione devono essere eseguiti da elettricisti qualicati.

22. Non smontare mai il dispositivo, un montaggio errato potrebbe causare scosse elettriche o incendi.

23. La classe di protezione è IP20. Il prodotto non deve essere utilizzato all’aperto dove è piovoso e

24. Poiché la cassa esterna può generare calore durante la carica, è vietato coprire lo sato della cassa.

Vista del prodotto: C D E G HF

1. Morsetti di polarità positivi (+) e negativi (-)

2. Display LCD, che mostra la tensione della batteria o la percentuale di carica della batteria. È possibile

selezionare i valori visualizzati premendo il pulsante «Display»

3. Spia LED per visualizzare quale valore è selezionato.

La spia indica il processo di caricamento, se la luce si accende, significa che il caricabatterie è in funzione in modalità di ricondizionamento. Si illumina ssa durante la carica.

5. Spia rossa accesa : signica che i morsetti di uscita sono collegati in modo errato. Si deve collegare

il morsetto rosso al terminale positivo della batteria e quello nero al negativo.35

6. P ulsante di selezione della carica della batteria, in base alla batteria collegata, è possibile premere il

pulsante “Battery» per scegliere diversi tipi di batterie e tensione di carica da 6V o 12V. Se è selezionata una tensione di carica sbagliata, il display LCD visualizza “FUL» e non ci sarà alcuna corrente di uscita

7. Display a led e pulsante di selezione avvio motore, in base alle proprie esigenze, è possibile scegliere

correnti di carica diverse. Se è selezionata la modalità veloce, il valore max. di corrente di carica sarà 12A e se selezionata la modalità lenta sarà 2A. Tenendo premuto il pulsante «Start Engine» per più di 3 secondi, l’apparecchio entrerà in «Engine Start», e si potrà utilizzare per avviare il veicolo ad un ciclo compreso tra 5 sec. e 180 sec. al massimo. Sono ammessi 5 cicli. La corrente di carica 2A è adatta per batterie 4-30Ah e la corrente di carica 12A è adatta a batterie da 25 a 120 Ah. Caricamento: A. Collegare il morsetto rosso al polo positivo e il morsetto nero al polo negativo Collegare il caricabatterie a una presa 230V C. Il display a LED del caricabatterie lampeggerà per mostrare la tensione della batteria. D. Premendo il tasto «BATTERY SELECT» , l’utente può scegliere il tipo di batteria che richiede la carica. (Ad es. STD o AGM o GEL? E. Premendo il tasto «CURRENT SELECT», è possibile scegliere la corrente di carica necessaria. ? FAST o SLOW?. F. Dopo 5 secondi, nché il display digitale a LED e l’indicatore «Charging» sono accesi ssi, signica che il caricabatterie è in caricamento. G. Quando il caricabatterie è caricato, il display a LED mostrerà «FUL». Avvio rapido a. Caricare la batteria per 10-15 minuti seguendo le fasi da A a F nella sezione precedente.

i. Premere il tasto «ENGINE START» per 3 secondi, l’indicatore sotto «ENGINE START» si accenderà,

sarà quindi possibile avviare il veicolo

ii. Al massimo dopo 5 secondi, il caricabatterie interrompe la modalità di avviamento e passerà in

modalità di riposo. Nel frattempo verrà mostrato sul display a led il conto alla rovescia per la prossima sezione di avvio:180 – 179 – 178 - …..3 – 2 - 1. B. Se si desidera uscire dalla modalità “ENGINE START», premere una volta «ENGINE START», la spia sotto “ENGINE START» si spegne, il che signica che il caricabatterie è già uscito da «ENGINE START e passato alla modalità di carica.

I. Non azionare il motore per> 5 sec.

ii. Attendere circa 180 sec tra un tentativo e l’altro di avviamento

iii. Non tentare di avviare più di cinque volte. Dopo tre tentativi falliti, la batteria del veicolo deve essere

Quando il display visualizza FUL, scollegare il caricabatterie dalla batteria, non è progettato per utilizzare il caricabatteria come alimentatore di mantenimento Fine della carica:

1. Scollegare dalla presa CA.

2. Scollegare il morsetto nero

3. Scollegare il morsetto rosso

Pulizia, assistenza e servizio Il caricabatterie può funzionare per anni con una minima cura.

• Dopo aver completato il processo di carica, pulire i morsetti. Per prevenire la corrosione, pulire il uido della batteria che è entrato in contatto con i morsetti.

• Riagganciare correttamente i cavi quando si mette via il caricabatterie. Questo aiuta a prevenire danni ai cavi e al caricabatterie.

• La pulizia occasionale del caricabatterie con un panno morbido mantiene la supercie lucida e aiuta a prevenire la corrosione.

• Conservare il caricabatterie in un luogo pulito e asciutto. Assistenza In caso di riparazione del dispositivo rivolgersi a personale tecnico qualicato. In questo modo la sicurezza del dispositivo è garantita e mantenuta.37
