Tipo de produto	Carregador de baterias
Marca	Absaar
Modelo	AB JS012
Tensão de entrada	230 V ~ 50 Hz
Tensões de carga	6 V ou 12 V
Tipos de baterias compatíveis	Chumbo-ácido, AGM, Gel (padrão, AGM, Gel)
Corrente de carga (modo lento)	2 A para baterias 4-30 Ah
Corrente de carga (modo rápido)	12 A para baterias 25-120 Ah
Corrente de partida	75 A (função de partida do motor)
Exibição	Tela LCD (tensão ou porcentagem de carga)
Indicadores LED	Valor selecionado, estado de carga, defeito de polaridade
Funções	Carga lenta, carga rápida, partida do motor, seleção do tipo de bateria
Proteção	Proteção contra inversões de polaridade (LED vermelho), curto-circuito
Índice de proteção	IP20 (uso interno apenas)
Uso	Apenas interno, bem ventilado
Manutenção	Limpar as pinças após o uso, guardar em local limpo e seco
Reparabilidade	Reparos apenas por técnico qualificado
Dimensões (aprox.)	Não especificadas no manual
Peso (aprox.)	Não especificado no manual

Perguntas frequentes - AB JS012 Absaar

Que tipos de baterias posso carregar com o AB JS012?

Este carregador é projetado para baterias de chumbo-ácido, AGM e Gel de 6V ou 12V. Não utilizar para outros tipos de baterias.

Como escolher entre o modo de carga lento e rápido?

Use o modo lento (2A) para baterias de 4-30 Ah e o modo rápido (12A) para baterias de 25-120 Ah. Pressione o botão Current Select para alternar.

O que significa a exibição 'FUL' na tela?

'FUL' indica que a bateria está completamente carregada. Desconecte então o carregador da bateria.

Como usar a função de partida do motor?

Carregue primeiro a bateria por 10-15 minutos, depois mantenha o botão Engine Start pressionado por 3 segundos. O motor pode ser ligado (máx. 5 segundos). Aguarde 180 segundos entre cada tentativa, máx. 5 ciclos.

Posso deixar o carregador ligado permanentemente?

Não, este carregador não é um carregador de manutenção. Desconecte-o assim que a carga terminar (exibição 'FUL').

O que fazer se o LED vermelho acender?

O LED vermelho indica inversão de polaridade. Verifique se a pinça vermelha está no terminal positivo (+) e a pinça preta no terminal negativo (-).

Posso carregar uma bateria não recarregável?

Não, nunca use este carregador para baterias não recarregáveis. Risco de explosão.

Como fazer a manutenção do carregador?

Após cada uso, limpe as pinças com um pano seco. Guarde o carregador em local limpo e seco. Os reparos devem ser feitos por um técnico qualificado.

Quais precauções de segurança devo tomar?

Use o carregador apenas em ambiente interno bem ventilado. Não cubra o aparelho. Evite chamas e faíscas. Não toque nas pinças enquanto o carregador estiver ligado.

O carregador pode ser usado na chuva?

Não, o índice de proteção é IP20. Não exponha o carregador à chuva, neve ou umidade.

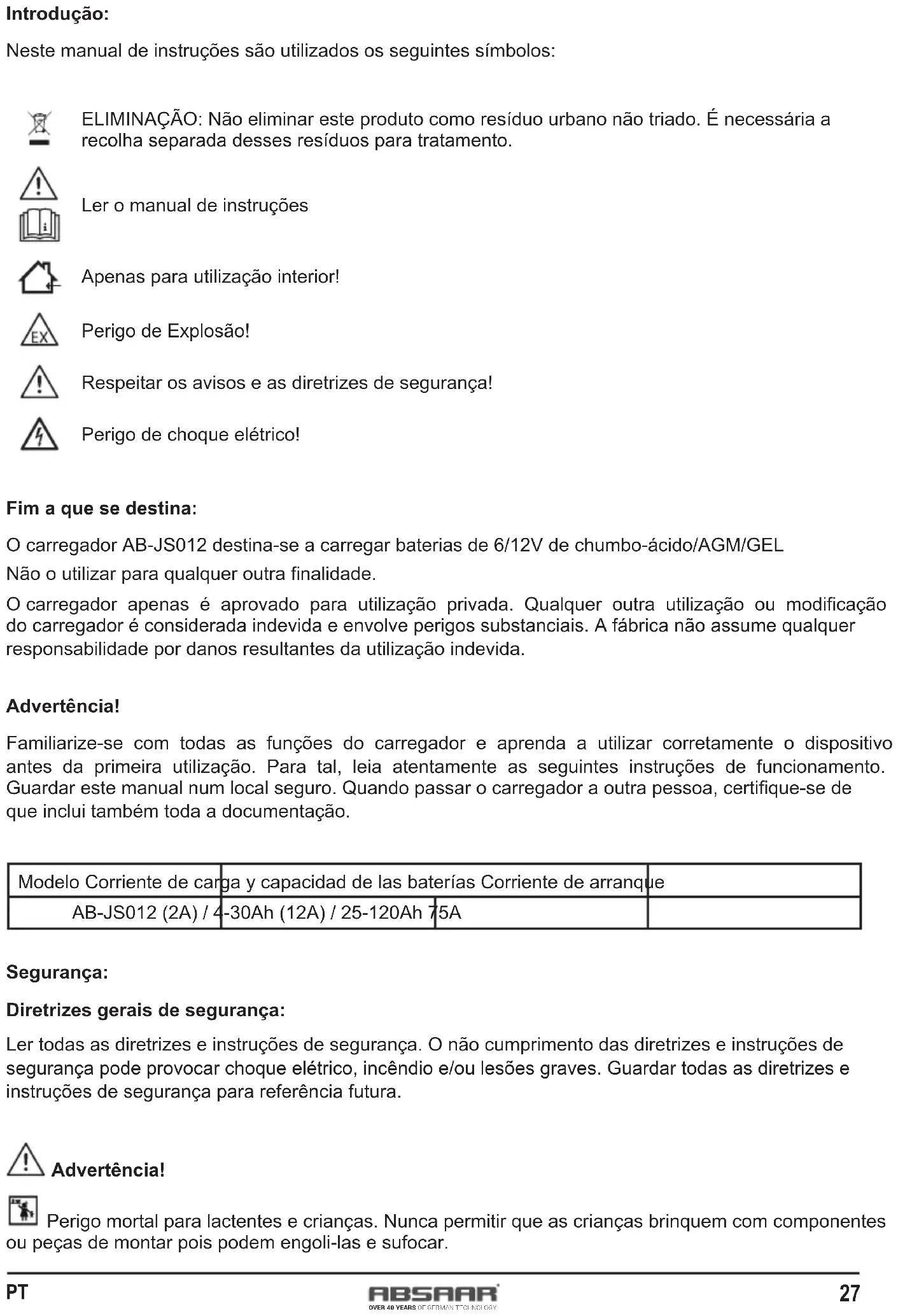

MANUAL DE UTILIZADOR AB JS012 Absaar

Neste manual de instruções são utilizados os seguintes símbolos:

ELIMINAÇÃO: Não eliminar este produto como resíduo urbano não triado. É necessária a recolha separada desses resíduos para tratamento.

Ler o manual de instruções

Apenas para utilização interior!

Perigo de Explosão!

Respeitar os avisos e as diretrizes de segurança!

Perigo de choque elétrico!

Fim a que se destina:

O carregador AB-JS012 destina-se a carregar baterias de 6/12V de chumbo-ácido/AGM/GEL

Não o utilizar para qualquer outra finalidade.

O carregador apenas é aprovado para utilização privada. Qualquer outra utilização ou modificação do carregador é considerada indevida e envolve perigos substanciais. A fábrica não assume qualquer responsabilidade por danos resultantes da utilização indevida.

Advertência!

Familiarize-se com todas as funções do carregador e aprenda a utilizar corretamente o dispositivo antes da primeira utilização. Para tal, leia atentamente as seguintes instruções de funcionamento. Guardar este manual num local seguro. Quando passar o carregador a outra pessoa, certifique-se de que inclui também toda a documentação.

Diretrizes gerais de segurança:

Ler todas as diretrizes e instruções de segurança. O não cumprimento das diretrizes e instruções de segurança pode provocar choque elétrico, incêndio e/ou lesões graves. Guardar todas as diretrizes e instruções de segurança para referência futura.

Advertência!

Perigo mortal para lactentes e crianças. Nunca permitir que as crianças brinquem com componentes ou peças de montar pois podem engoli-las e sufocar.

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos a menos que sejam supervisionadas por uma pessoa responsável pela sua segurança ou que recebam instruções dessa pessoa relativamente à utilização segura do aparelho. As crianças devem ser supervisionadas de modo a garantir que não brincam com o dispositivo.

O fabricante não é responsável por danos provocados por:

* Ligação e/ou funcionamento incorretos.
* Força exterior, danos ao dispositivo e/ou danos a peças do dispositivo provocados por impacto mecânico ou sobrecarga.
* Qualquer tipo de modificação ao dispositivo.
* Utilização do dispositivo para fins não descritos neste manual de instruções.
* Danos consequenciais provocados pela utilização indevida e/ou inapropriada e/ou baterias danificadas.
* Humidade e/ou ventilação insuficiente.
* A abertura não autorizada do dispositivo. Isso anulará a garantia.

Avisos de segurança para o carregador:

1. GUARDAR ESTAS INSTRUÇÕES – Este manual contém instruções de segurança e funcionamento importantes para o carregador da bateria.
2. Antes de utilizar o carregador da bateria, ler todas as instruções e medidas de precaução no carregador da bateria e na bateria.
3. As baterias não recarregáveis não podem ser carregadas com este carregador de baterias.
4. Durante o carregamento, a bateria deve ser colocada numa área bem ventilada. Manter a área de trabalho limpa por forma a reduzir o risco de incêndio, choque elétrico e explosão. Não cobrir o carregador e o conjunto da bateria com um pano enquanto está a carregar.
5. O carregador da bateria contém componentes que podem produzir arcos e faíscas quando estiver a ser utilizado. ADVERTÊNCIA: Gases explosivos. Evitar chamar e faíscas. Proporcionar uma ventilação adequada durante o carregamento.
6. Para evitar incêndio ou explosão, utilizar apenas numa área bem ventilada. Ao carregar, é proibido fazer arrancar o motor ou realizar qualquer ignição e outras ações perigosas. Não carregar numa garagem ou noutro espaço fechado. Proporcionar uma ventilação adequada durante o carregamento.
7. Nunca tocar nos terminais da bateria ou nos grampos da bateria enquanto o dispositivo estiver ligado à corrente alternada.
8. Recorrer a uma fonte de alimentação com a tensão especificada na placa de características do carregador.
9. Verificar a tensão de entrada (230V \~ 50Hz) e certificar-se de que corresponde à tensão da rede, caso contrário o carregador poderá ficar danificado.
10. Se for utilizada uma extensão, o diâmetro do cabo deve ser suficiente para a alimentação necessária ao carregador
11. Não carregar os conjuntos de baterias na presença de líquidos ou gases inflamáveis.
12. Nunca provocar curto-circuito ao dispositivo nem ligar as entradas e saídas do dispositivo com objetos de metal. Utilizar apenas os cabos de ligação fornecidos para ligar o dispositivo a uma bateria.
13. Certificar-se sempre de que o carregador está desligado da eletricidade quando o ligar e desligar da bateria.
14. Nunca colocar o dispositivo por cima ou perto da bateria a ser carregada. Os gases da bateria fazem o carregador corroer e danificam-no. Colocar o carregador tão afastado da bateria quanto permitir o cabo de corrente.
15. Certificar-se de que o dispositivo fica sempre guardado num local seguro. Não expor o dispositivo à

chuva ou neve nem a outras condições de humidade. Evitar deitar ou entornar água ou outros líquidos para cima da bateria. Se penetrar água em dispositivos elétricos, aumenta o risco de choque elétrico.

1. Para proteção contra o risco de choque elétrico, não mergulhar a unidade, os cabos ou a ficha em água ou qualquer outro líquido.
2. Certificar-se de que todas as tomadas e cabos estão isentos de humidade. Nunca ligar o dispositivo às tomadas com mãos molhadas ou húmidas.
3. Nunca pegar no carregador pelo cordão nem puxar para o desligar do recetáculo.
4. Depois do carregamento ou antes de tentar qualquer manutenção ou limpeza, desligar o carregador da tomada.
5. Não utilizar nem desmontar o carregador se este tiver recebido um golpe forte, se tiver caído ou se tiver sido danificado de algum modo; leve-o a uma pessoa qualificada da assistência técnica. Uma utilização ou montagem incorretas pode resultar num risco de choque elétrico ou incêndio.
6. Todo o trabalho de manutenção deve ser realizado por eletricistas qualificados.
7. Nunca desmontar o dispositivo; a montagem incorreta pode provocar choque elétrico ou incêndio.
8. A classe de proteção é IP20. O produto não deve ser utilizado fora da sala, onde possa estar a chover ou a nevar.
9. Como a caixa pode gerar calor durante o carregamento, é proibido cobrir a ventilação da mesma.

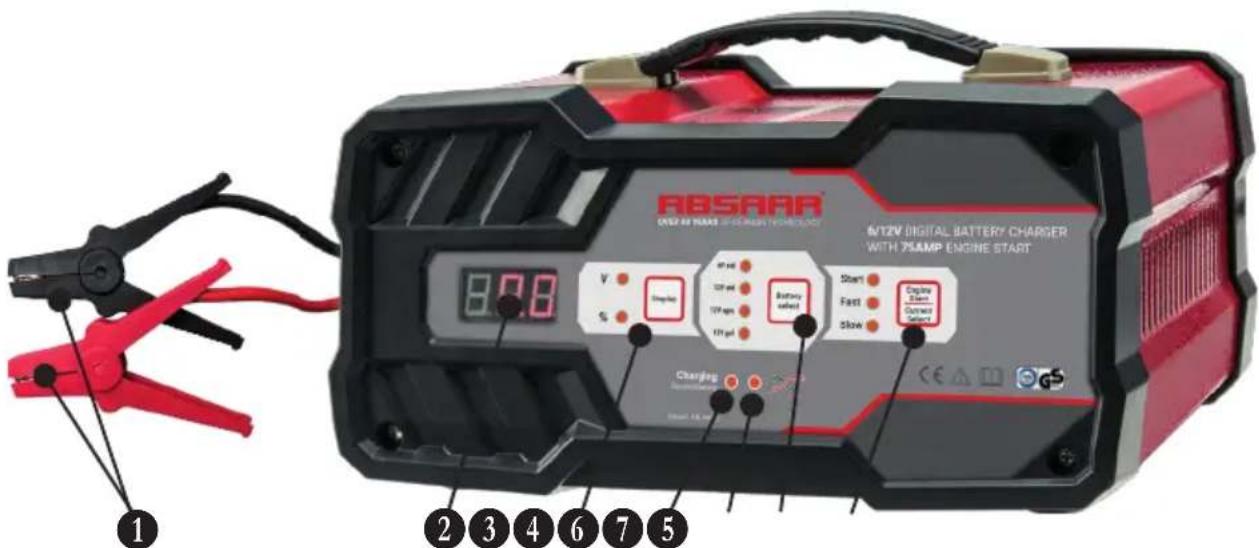

Visualização do Produto:

1. Grampos de polaridade positiva( + ) e negativa( - )
2. Ecrã LCD que mostra a tensão da bateria ou a percentagem de carregamento da bateria. Pode selecionar os valores apresentados premindo o botão "Display"

1. Luz LED para mostrar que valor é selecionado.
2. Luz LED para indicar o processo de carregamento. Se a luz piscar rapidamente, significa que o carregador está a funcionar em modo de recondicionamento. Fica permanentemente ligada durante o carregamento.
3. Luz LED Vermelha ligada? significa que os grampos de saída estão mal ligados. Deve ligar o grampo vermelho ao terminal positivo da bateria e o preto ao negativo.

6V std 12V std 12V agm 12V gel Battery select

1. Botão de seleção do carregamento da bateria. Consoante a bateria que ligar, pode premir o botão "Battery" para escolher diferentes tipos de bateria e tensão de carregamento 6V ou 12V. Se for selecionada uma tensão de carregamento errada, o ecrã LCD mostrará "FUL" e não haverá corrente de saída

2. Ecrã LED e botão de seleção da função Arranque do Motor. Consoante os seus requisitos, pode optar por uma corrente de carregamento diferente. Se for selecionado o modo rápido, a corrente de carregamento máximo será de 12A e será de 2A em modo lento.

Premir o botão "Engine Start" [Arranque do Motor] e mantê-lo premido durante mais de 3 segundos; isto começará o processo "Engine Start". Depois pode recorrer a ele para fazer arrancar o seu veículo no ciclo, mas não mais do que 45 segundos, e aguardar 180 segundos antes de o fazer arrancar novamente, sendo permitidos no máximo 5 ciclos.

Não se esqueça de que a corrente de carregamento 2A é adequada para baterias 4-30Ah e a corrente de carregamento 12A é melhor para a capacidade das baterias 25-120Ah.

Carregamento:

a. ligar o grampo vermelho ao polo positivo e o grampo preto ao polo negativo

c. O ecrã LED do carregador vai começar a piscar para mostrar a tensão da bateria.

d. Premir o botão "BATTERY SELECT". Outilizador pode escolher o tipo de bateria que precisa de carga. (STD ou AGM ou GEL?

e. Premir o botão "CURRENT SELECT". Pode escolher a corrente de carga de que precisa.

?RÁPIDA ou LENTA?.

f. Após 5 segundos, se o indicador digital no ecrã LED estiver ligado e as luzes do indicador "Carregamento" forem permanentes, tal significa que o carregador está a carregar.

g. Quando o carregador estiver carregado, aparece no ecrã LED "FUL".

Booster

a. Carregar a bateria durante 10-15 minutos de acordo com os passos a-f na secção de carregamento acima.

i. Premir o botão "ENGINE START" durante 3 segundos; o indicador abaixo "ENGINE START" ficará aceso e pode então fazer arrancar o seu veículo

ii. Durante pelo menos 5 segundos, o carregador vai parar o modo de arranque e passar para o modo pausa. Entretanto, para que da próxima vez vá para o modo de arranque entrará em contagem decrescente e aparecerá no Ecrã LED: 180 – 179 – 178 - .....3 – 2 - 1.

b. Se precisar se sair do modo "ENGINE START", premir "ENGINE START" uma vez; a luz por baixo de "ENGINE START" desliga-se, o que representa que o carregador já saiu do modo "ENGINE START e passou para o modo de carregamento.

i. Não fazer arrancar o motor durante > 5s

iii. Não tentar arrancar mais do que cinco vezes. Se falhar após três tentativas, a bateria do veículo deve ser carregada durante 15-30 minutos

Quando aparece no ecrã “FUL”, desligar o carregador da bateria; o mesmo não foi concebido para ser utilizado para carga de manutenção

Terminar o processo de carregamento:

1. Desligar da tomada AC.
2. Desligar o grampo preto
3. Desligar o grampo vermelho

Limpeza, Cuidados e Assistência

O seu carregador pode manter-se funcional durante muitos anos se tiver cuidados mínimos.

* Após concluir o processo de carregamento, limpar os grampos. Para evitar a corrosão, limpar qualquer fluido da bateria que tenha entrado em contacto com os grampos.
* Enrolar os cabos corretamente quando guardar o carregador. Isto ajuda a evitar danos nos cabos e no carregador.
* Uma limpeza ocasional à caixa do carregador com um pano suave mantém a superfície brilhante e ajuda a evitar a corrosão.
* Guardar o carregador num local limpo e seco.

Assistência

Deixe pessoal técnico qualificado reparar o dispositivo. Assim, a segurança do dispositivo é garantida e mantida.
