Tip izdelka	Polnilnik baterij
Znamka	Absaar
Model	AB JS012
Vhodna napetost	230 V ~ 50 Hz
Polnilne napetosti	6 V ali 12 V
Vrste združljivih baterij	Svinčenokislinske, AGM, Gel (standard, AGM, Gel)
Polnilni tok (počasni način)	2 A za baterije 4-30 Ah
Polnilni tok (hitri način)	12 A za baterije 25-120 Ah
Zagonski tok	75 A (funkcija zagona motorja)
Zaslon	LCD zaslon (napetost ali odstotek napolnjenosti)
LED indikatorji	Izbrana vrednost, stanje napolnjenosti, napaka polarnosti
Funkcije	Počasno polnjenje, hitro polnjenje, zagon motorja, izbira vrste baterije
Zaščita	Zaščita pred zamenjavo polarnosti (rdeča LED), kratek stik
Stopnja zaščite	IP20 (uporaba samo v zaprtih prostorih)
Uporaba	Samo v zaprtih prostorih, dobro prezračevano
Vzdrževanje	Po uporabi očistite sponke, shranite na čistem in suhem mestu
Popravljivost	Popravila samo s strani usposobljenega tehnika
Dimenzije (približno)	Ni navedeno v navodilih
Teža (približno)	Ni navedeno v navodilih

Pogosto zastavljena vprašanja - AB JS012 Absaar

Katere vrste baterij lahko polnim z AB JS012 ?

Ta polnilnik je namenjen svinčenokislinskim, AGM in Gel baterijam 6V ali 12V. Ne uporabljajte za druge vrste baterij.

Kako izbrati med počasnim in hitrim načinom polnjenja ?

Uporabite počasni način (2A) za baterije 4-30 Ah in hitri način (12A) za baterije 25-120 Ah. Pritisnite gumb Current Select za preklop.

Kaj pomeni prikaz 'FUL' na zaslonu ?

'FUL' pomeni, da je baterija popolnoma napolnjena. Nato odklopite polnilnik iz baterije.

Kako uporabiti funkcijo zagona motorja ?

Najprej polnite baterijo 10-15 minut, nato držite gumb Engine Start pritisnjen 3 sekunde. Motor lahko zaženete (največ 5 sekund). Počakajte 180 sekund med vsakim poskusom, največ 5 ciklov.

Ali lahko polnilnik pustim trajno priključen ?

Ne, ta polnilnik ni vzdrževalni polnilnik. Odklopite ga, ko je polnjenje končano (prikaz 'FUL').

Kaj storiti, če zasveti rdeča LED ?

Rdeča LED označuje zamenjavo polarnosti. Preverite, ali je rdeča sponka na pozitivnem polu (+) in črna sponka na negativnem polu (-).

Ali lahko polnim baterijo, ki se ne polni ?

Ne, nikoli ne uporabljajte tega polnilnika za baterije, ki se ne polnijo. Nevarnost eksplozije.

Kako vzdrževati polnilnik ?

Po vsaki uporabi očistite sponke s suho krpo. Polnilnik shranite na čistem in suhem mestu. Popravila mora opraviti usposobljen tehnik.

Katere varnostne ukrepe moram upoštevati ?

Polnilnik uporabljajte samo v dobro prezračenem prostoru. Ne pokrivajte naprave. Izogibajte se plamenom in iskricam. Ne dotikajte se sponk, ko je polnilnik priključen.

Ali se polnilnik lahko uporablja v dežju ?

Ne, stopnja zaščite je IP20. Polnilnika ne izpostavljajte dežju, snegu ali vlagi.

NAVODILA ZA UPORABO AB JS012 Absaar

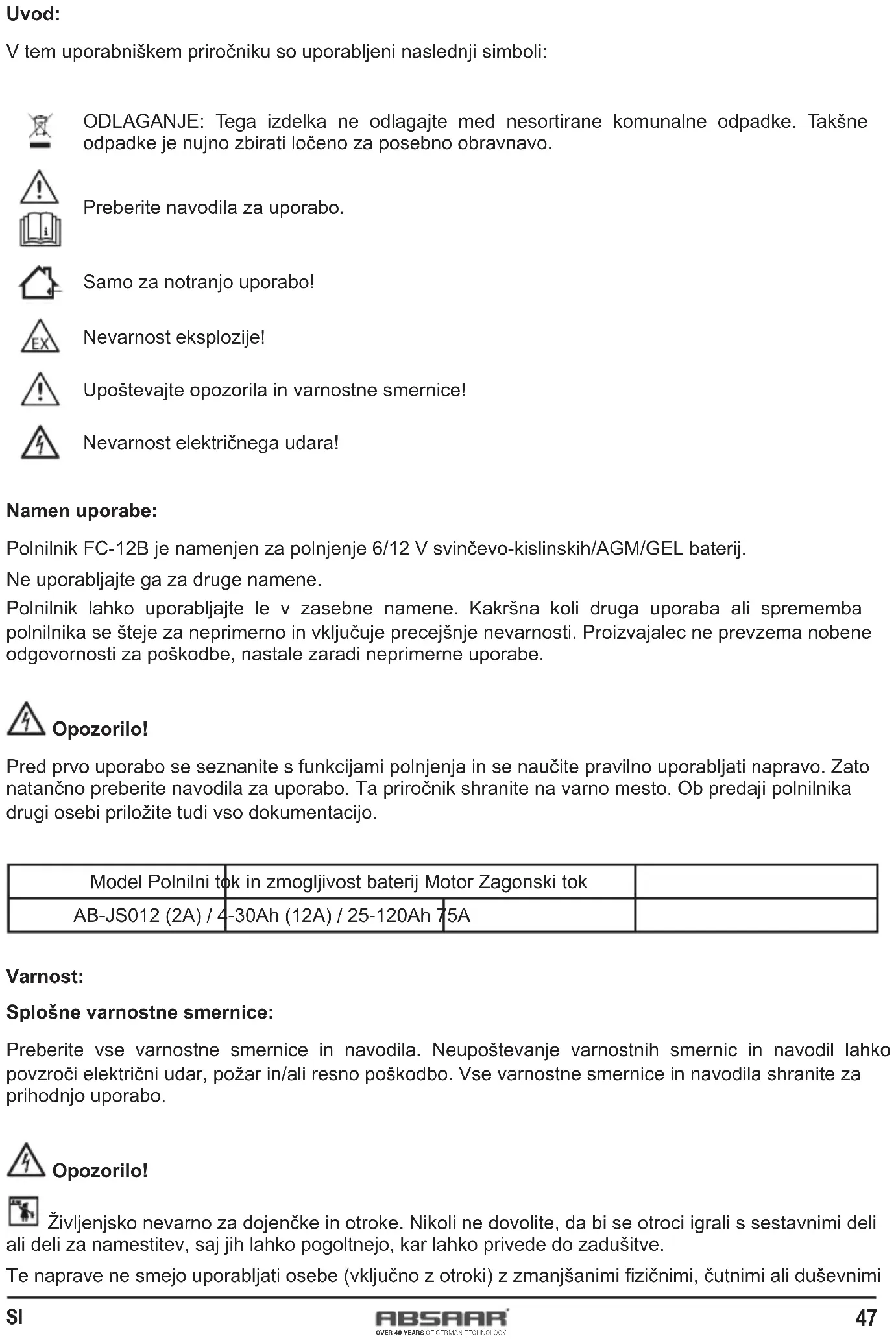

V tem uporabniškem priročniku so uporabljeni naslednji simboli:

ODLAGANJE: Tega izdelka ne odlagajte med nesortirane komunalne odpadke. Takšne odpadke je nujno zbirati ločeno za posebno obravnavo.

Preberite navodila za uporabo.

Samo za notranjo uporabo!

Nevarnost eksplozije!

Upoštevajte opozorila in varnostne smernice!

Nevarnost električnega udara!

Namen uporabe:

Polnilnik FC-12B je namenjen za polnjenje 6/12 V svinčevo-kislinskih/AGM/GEL baterij.

Ne uporabljajte ga za druge namene.

Polnilnik lahko uporabljajte le v zasebne namene. Kakršna koli druga uporaba ali sprememba polnilnika se šteje za neprimerno in vključuje precejšnje nevarnosti. Proizvajalec ne prevzema nobene odgovornosti za poškodbe, nastale zaradi neprimerne uporabe.

Opozorilo!

Pred prvo uporabo se seznanite s funkcijami polnjenja in se naučite pravilno uporabljati napravo. Zato natančno preberite navodila za uporabo. Ta priročnik shranite na varno mesto. Ob predaji polnilnika drugi osebi priložite tudi vso dokumentacijo.

Model Polnilni tok in zmogljivost baterij Motor Zagonski tok
AB-JS012 (2A) / 4-30Ah (12A) / 25-120Ah 75A

Varnost:

Splošne varnostne smernice:

Preberite vse varnostne smernice in navodila. Neupoštevanje varnostnih smernic in navodil lahko povzroči električni udar, požar in/ali resno poškodbo. Vse varnostne smernice in navodila shranite za prihodnjo uporabo.

Opozorilo!

Življenjsko nevarno za dojenčke in otroke. Nikoli ne dovolite, da bi se otroci igrali s sestavnimi deli eli za namestitev, saj jih lahko pogoltnejo, kar lahko privede do zadušitve.

Te naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, čutnimi ali duševnimi

Proizvajalec ni odgovoren za poškodbe zaradi:

• Nepravilne priključitve in/ali delovanja;
• Zunanje sile, poškodbe naprave in/ali poškodb delov naprave, ki nastanejo zaradi mehanskega vpliva ali preobremenitve;
• Kakršnega koli spreminjanja naprave;
• Uporabe za namene, ki niso opisani v tem priročniku;
• Posledične škode, ki nastane zaradi nenamenske in/ali neprimerne uporabe in/ali pokvarjenih baterij;
  • Vlage ali nezadostnega prezračevanja;
• Nepooblaščenega odpiranja naprave. To bo izničilo garancijo.

Varnostna obvestila za polnilnik:

1. SHRANITE TA NAVODILA. Priročnik vsebuje pomembna varnostna navodila in navodila za delovanje polnilnika za baterije.
2. Pred uporabo polnilnika za baterije preberite vsa navodila in opozorilne oznake na polnilniku in bateriji.
3. S tem polnilnikom ne morete polniti ne-polnilnih baterij.
4. Med polnjenjem mora biti baterija na dobro prezračenem mestu. Delovno območje naj bo čisto, da boste tako zmanjšali nevarnost za požar, električni udar in eksplozijo. Med polnjenjem polnilnika in baterijskega sklopa ne pokrivajte.
5. Polnilnik baterij vsebuje sestavne dele, ki lahko med uporabo povzročijo obloke in iskre. OPOZORILO: Eksplozivni plini Preprečite pojav plamenov in isker. Med polnjenjem zagotovite zadostno prezračevanje.
6. Izdelek uporabljajte le v dobro prezračenih prostorih, da preprečite požar ali eksplozijo. Med polnjenjem je prepovedano vklopiti motor ali izvesti vžig in druga nevarna dejanja. Ne polnite v garaži ali drugem zaprtem prostoru. Med polnjenjem zagotovite zadostno prezračevanje.
7. Nikoli se ne dotikajte baterijskih priključkov ali baterijskih sponk, ko je naprava priključena na izmenični tok
8. Uporabljajte vir napajanja, ki je naveden na tipski ploščici polnilnika.
9. Preverite vhodno napetost (230 V \~ 50 Hz) in se prepričajte, da je skladna z omrežno napetostjo. V nasprotnem primeru lahko pride do poškodb polnilnika.
10. Če uporabljate podaljšek, mora biti premer kabla zadosten za moč polnilnika.
11. Baterijskih sklopov ne polnite v prisotnosti vnetljivih tekočin ali plinov.
12. Na napravi nikoli ne povzročite kratkega stika ter nikoli s kovinskimi predmeti ne povežite odvodov in dovodov naprave. Napravo priključite na baterijo izključno s priloženimi priključnimi kabli.
13. Vedno poskrbite, da polnilnik ni priključen v omrežje, kadar ga priključujete na baterijo oz. ga iz nje odklapljate.
14. Naprave nikoli ne polagajte na ali v bližino baterije, ki jo boste polnili. Plini iz baterije povzročijo korozijo in poškodbe polnilnika. Polnilnik namestite stran od baterije toliko, kot to omogoča kabel enosmernega toka.
15. Zagotovite, da bo naprava vedno shranjena na varnem mestu. Naprave ne izpostavljajte dežju, snegu ali drugim mokrim razmeram. Izogibajte se polivanju vode ali drugih tekočin preko naprave. Če voda vdre v električne naprave, se poveča nevarnost za električni udar.

16. Enote, kabla ali vtiča ne potapljajte v vodo ali drugo tekočino, da ne pride do električnega udara.

17. Poskrbite, da so vtiči in kabli suhi. Naprave nikoli ne priključujte v omrežje z mokrimi ali vlažnimi rokami.

18. Polnilnika nikoli ne prenašajte tako, da bi ga držali za kabel, prav tako ga iz vtičnice ne izklapljajte s potegom za kabel.
19. Polnilnik izključite iz vira napajanja po polnjenju oziroma pred vzdrževanjem ali čiščenjem.
20. Polnilnika ne uporabljajte ali razstavljajte, će je prejel udarec, je padel oziroma je bil kako drugače poškodovan. Odnesite ga h kvalificiranemu serviserju. Nepravilna uporaba ali ponovno sestavljanje lahko povzročita tveganje za električni udar ali požar.
21. Vsa vzdrževalna dela morajo izvesti kvalificirani električarji.
22. Naprave nikoli ne razstavljajte, saj lahko nepravilno sestavljanje povzroči električni udar ali požar.
23. Za razred zaščite IP20 Izdelka ne smete uporabljati v zunanjih prostorih, kjer je deževno ali sneženo.
24. Prepovedano je pokrivati ventilator ohišja, ker se ohišje med polnjenjem lahko segreje.

Pregled izdelka:

ABSAR OVER 40 MHz (PUBA) 2.0V/1.0V MIZAV DIGITAL BATTERY CHARGER WITH 75AMP ENGINE START 8.0V Display 4V dB 12F dB 10F dB Battery adsorbent Start Fast Size Engine Stairs Current Diameter Charging Charge 1 2 3 4 6 7 5

1. Sponke s pozitivno (+) in negativno (-) polariteto
2. LCD zaslon, ki prikazuje napetost baterije oziroma odstotek napolnjenosti baterije Prikazane vrednosti lahko izberete s pritiskom na gumb »Display«.

1. LED lučka, ki prikazuje, katera vrednost je izbrana.
2. LED lučka nakazuje polnjenje. Če utripa, pomeni, da polnilnik deluje v načinu za obnovo. Med polnjenjem neprekinjeno sveti.
3. Sveti rdeča LED lučka: izhodne sponke so napačno priključene. Rdečo sponko priključite na pozitivni priključek baterije, črno pa na negativnega.
4. Izbirni gumb za polnjenje baterije; glede na baterijo, ki jo priključujete, lahko pritisnete gumb »Battery« za izbiro med različnimi tipi baterij in napetostjo polnjenja 6 V ali 12 V. Če izberete napačno napetost polnjenja, se bo na LCD zaslonu prikazala oznaka »FUL« in ne bo izhodnega toka.

6V std 12V std 12V agm 12V gel Battery select

1. Z izbirnima gumboma funkcije »LED Display« in »Egine Start« lahko izberete različni tok polnjenja glede na vaše zahteve. Če izberete hitri način, bo tok polnjenja 12 A in 2 A v počasnem načinu.

Pritisnite gumb »Engine Start« in ga pridržite več kot 3 sekunde, da boste vstopili v proces »Engine Start«, nato ga lahko uporabite za zagon vašega vozila znotraj cikla največ 5 s za vklop in 180 s za izklop. Dovoljenih je 5 ciklov.

Ne pozabite, da je tok polnjenja 2 A primeren za baterije 4–30 Ah, tok polnjenja 12 A pa je boljši za baterije z zmogljivostjo 25–120 Ah.

Polnjenje:

a. Rdečo sponko priključite na pozitivni pol, črno pa na negativni pol.
b. Polnilnik priključite v 230-V vtičnico.
c. LED lučka polnika bo utripala in prikazana bo napetost baterije.
d. Pritisnite gumb »BATTERY SELECT«. Uporabnik lahko izbere tip baterije, ki jo želi napolniti. (Npr. STD ali AGM ali GEL☐
e. Pritisnite gumb »CURRENT SELECT« in izberite polnilni tok, ki ga potrebujete.

(Npr. FAST (hitri) ali SLOW (počasni)).

f. Po 5 sekundah, dokler LED zaslon in indikator polnjenja neprekinjeno svetita, to pomeni, da je polnilnik v delovnem procesu polnjenja.
g. Ko je polnilnik napolnjen, se bo na LED zaslonu prikazala oznaka »FUL«.

Hitri zagon

a. Baterijo polnite 10–15 minut v skladu s koraki a–f v zgornjem razdelku o polnjenju.
i. Pritisnite gumb »ENGINE START« in ga pridržite 3 sekunde. Ko bo oznaka »ENGINE START« osvetljena, lahko zaženete vozilo.
ii. V največ 5 sekundah bo polnilnik prekinil način zagona in preklopil v način počivanja. Medtem bo na LED zaslonu prikazano odštevanje do naslednjega vstopa v način zagona: 180 – 179 – 178 - .....3 – 2 - 1.
B. će morate zapustiti način »ENGINE START«, enkrat pritisnite gumb »ENGINE START« in lučka pod »ENGINE START« bo ugasnila, kar pomeni, da je polnilnik že zapustil način«“ENGINE START« in preklopil v način polnjenja.
i. Motorja ne zaganjajte >5 sekund.
ii. Med poskusi zagona počakajte približno 3 minute.
iii. Z zagonom ne poskušajte več kot –krat. Če v treh poskusih ne uspete, morate baterijo polniti 15–30 minut.

Ko se na zaslonu prikaže »FUL«, polnilnik izključite iz baterije, saj ni zasnovan za vzdrževalno polnjenje.

Konec polnjenja:

1. Izključite ga iz vtičnice.
2. Odklopite črno sponko.
3. Odklopite rdečo sponko.
   Čiščenje, vzdrževanje in servis

Z minimalnim vzdrževanjem je lahko vaš polnilnik uporaben več let.

• Po končanem polnjenju očistite sponke. Obrišite vsakršno tekočino iz baterije, ki je prišla v stik s sponkami, da preprečite korozijo.
  • Pri shranjevanju polnilnika kable primerno zvijte. To prepreči poškodbe kablov in polnilnika.
• Občasno čiščenje ohišja polnilnika z mehko krpo ohranja površino čisto in svetlečo ter preprečuje korozijo.
• Polnilnik hranite na čistem in suhem mestu.

Servis

Popravilo naprave prepustite kvalificiranemu tehničnemu osebju. Tako bo varnost naprave zagotovljena in vzdrževana.
