MANUAL DE USUARIO AB JS012 Absaar

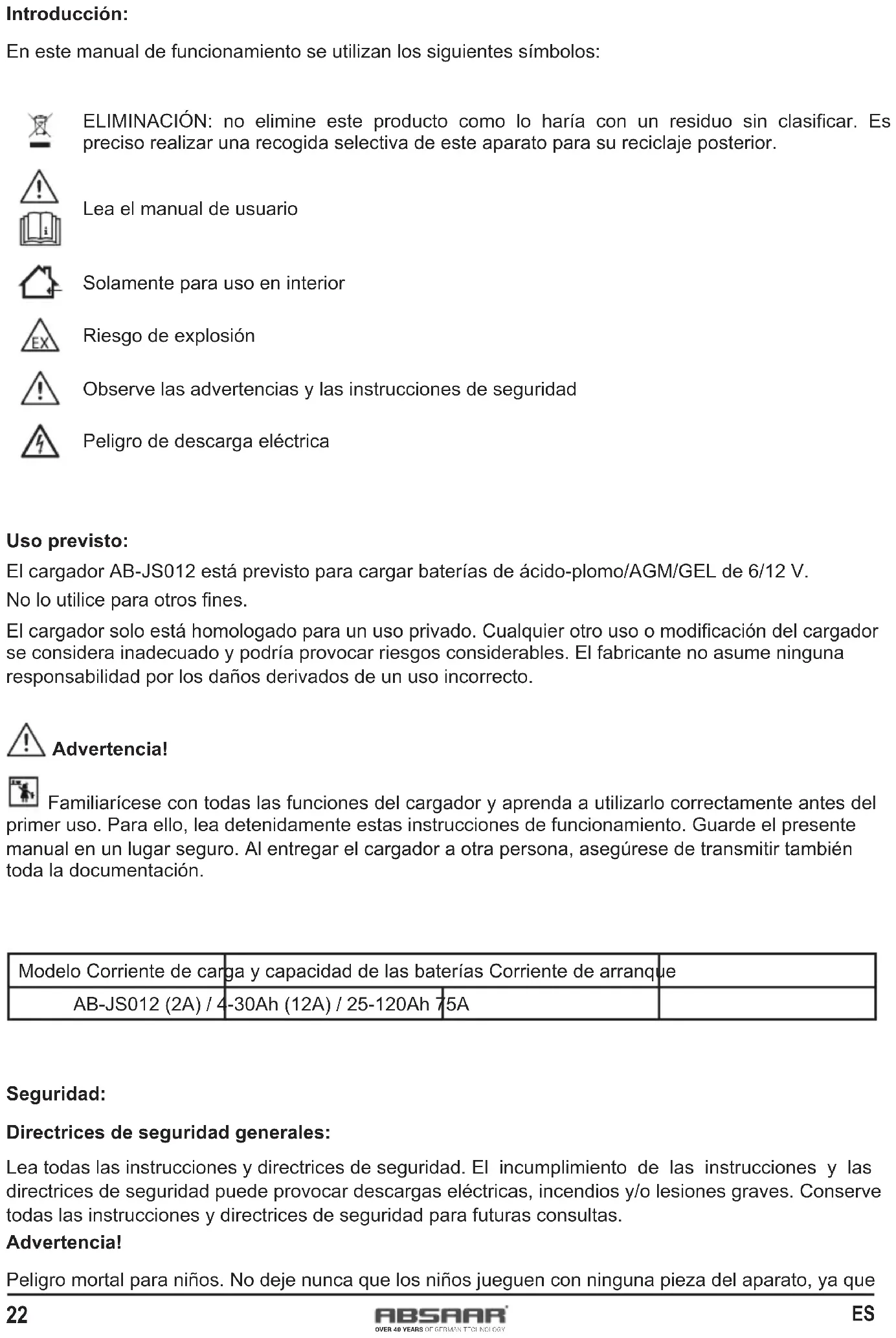

Introducción: En este manual de funcionamiento se utilizan los siguientes símbolos: ELIMINACIÓN: no elimine este producto como lo haría con un residuo sin clasicar. Es preciso realizar una recogida selectiva de este aparato para su reciclaje posterior. Lea el manual de usuario Solamente para uso en interior Riesgo de explosión Observe las advertencias y las instrucciones de seguridad Peligro de descarga eléctrica Uso previsto: El cargador AB-JS012 está previsto para cargar baterías de ácido-plomo/AGM/GEL de 6/12 V. No lo utilice para otros nes. El cargador solo está homologado para un uso privado. Cualquier otro uso o modicación del cargador se considera inadecuado y podría provocar riesgos considerables. El fabricante no asume ninguna responsabilidad por los daños derivados de un uso incorrecto. Advertencia! Familiarícese con todas las funciones del cargador y aprenda a utilizarlo correctamente antes del primer uso. Para ello, lea detenidamente estas instrucciones de funcionamiento. Guarde el presente manual en un lugar seguro. Al entregar el cargador a otra persona, asegúrese de transmitir también toda la documentación. Modelo Corriente de carga y capacidad de las baterías Corriente de arranque AB-JS012 (2A) / 4-30Ah (12A) / 25-120Ah 75A Seguridad: Directrices de seguridad generales: Lea todas las instrucciones y directrices de seguridad. El incumplimiento de las instrucciones y las directrices de seguridad puede provocar descargas eléctricas, incendios y/o lesiones graves. Conserve todas las instrucciones y directrices de seguridad para futuras consultas. Advertencia! Peligro mortal para niños. No deje nunca que los niños jueguen con ninguna pieza del aparato, ya que23

podrían tragarlas y sufrir asxia. Este aparato no está previsto para ser utilizado por personas (incluidos niños) con discapacidades físicas, sensoriales o mentales, o que carezcan de experiencia y/o conocimientos, a menos de que reciban supervisión o formación en cuanto al uso del aparato por parte de las personas que velan por su seguridad. Es necesario vigilar a los niños para asegurarse de que no juegan con el aparato. El fabricante no se responsabiliza de daños causados por:

• Una conexión y/o un funcionamiento incorrectos.

• Una fuerza exterior, daños en el dispositivo y/o daños en las piezas del dispositivo causados por impactos mecánicos o sobrecargas.

• Cualquier tipo de modicación del dispositivo.

• El uso del dispositivo con nes diferentes a los descritos en este manual de instrucciones.

• Daños posteriores debidos a un uso no previsto y/o incorrecto, y/o a unas baterías defectuosas.

• Humedad y/o ventilación insuciente.

• La apertura no autorizada del aparato. Esto cancelaría la garantía. Instrucciones de seguridad del cargador:

1. GUARDAR ESTAS INSTRUCCIONES. Este manual contiene instrucciones de funcionamiento

y de seguridad importantes para el cargador de baterías.

2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y notas de advertencia del

cargador de batería y de la batería.

3. Las baterías no recargables no pueden cargarse con este cargador de baterías.

4. Durante la carga, la batería debe estar situada en un lugar bien ventilado. Mantenga la zona de

trabajo limpia y ordenada para reducir el riesgo de incendios, descargas eléctricas o explosiones. No cubra el cargador y la batería con un trapo mientras esté cargando.

5. El cargador de baterías contiene componentes que pueden producir arcos eléctricos y chispas

durante el uso. ADVERTENCIA: Gases explosivos. Evite las llamas y las chispas. Prevea una ventilación adecuada durante la carga.

6. Para evitar incendios o explosiones, utilícelo en una zona bien ventilada. Durante la carga, queda

prohibido arrancar el motor, proceder con el encendido o con otras acciones peligrosas. No realice la carga en un garaje u otro espacio cerrado. Fornire una ventilazione adeguata durante la carica.

7. No toque nunca los terminales ni las pinzas de la batería mientras el dispositivo esté conectado a

una corriente alterna.

8. Utilice una fuente de alimentación con la tensión especicada en la placa de características del

9. Compruebe la tensión de salida (230 V ~ 50 Hz) y asegúrese de que se corresponde con la tensión

de la red eléctrica; de lo contrario, el cargador podría resultar dañado.

10. Si se utiliza un alargador, el diámetro del cable debe ser suciente para la potencia que necesita

11. No cargue las baterías en presencia de líquidos o gases inamables.

12. Nunca cortocircuite el aparato ni conecte las entradas y las salidas del aparato utilizando objetos de

metal. Utilice solamente los cables de conexión suministrados para conectar el aparato a una batería.

13. Asegúrese siempre de que el cargador esté desconectado de la red eléctrica al conectarlo y

desconectarlo de una batería.

14. Nunca coloque el aparato encima o cerca de la batería que se vaya a cargar. Los gases que

emanan de la batería corroen el cargador y lo dañan. Instale el cargador lo más lejos de la batería que lo permita el cable de corriente continua.24

15. Asegúrese de que el dispositivo se guarda siempre en un lugar seguro. No exponga el dispositivo a

la lluvia, a la nieve ni a otras situaciones de humedad. Evite derramar o salpicar agua u otros líquidos en el aparato. Si el agua penetra en un dispositivo eléctrico, aumenta el riesgo de descarga eléctrica.

16. Para protegerse del riesgo de sufrir descargas eléctricas, no sumerja la unidad, el cable o el enchufe

en el agua ni en cualquier otro líquido.

17. Asegúrese de que todos los enchufes y cables estén libres de humedad. Nunca conecte el aparato

al suministro eléctrico con las manos húmedas o mojadas.

18. Nunca transporte el cargador por el cable ni tire de él para desconectarlo.

19. Después de la carga o antes de proceder con el mantenimiento o la limpieza, desconecte el

cargador del suministro eléctrico.

20. No haga funcionar ni desmonte el cargador si ha recibido un golpe fuerte, se ha caído o se ha

dañado de alguna otra manera; llévelo a un servicio técnico autorizado. Un uso o un montaje incorrectos del cargador (después de haberlo desmontado) pueden provocar riesgos de descarga eléctrica o de incendio.

21. Todas las operaciones de mantenimiento deben ser realizadas por electricistas cualicados.

22. No desmonte nunca el aparato, dado que un montaje incorrecto puede provocar descargas

eléctricas o incendios.

23. La clase de protección es IP20. El producto no se debe utilizar en el exterior, concretamente en

condiciones de lluvia o nieve.

24. Dado que la carcasa puede generar calor durante la carga, no se debe cubrir el oricio de ventilación

de la carcasa. Vista del producto: C D E G HF

1. Pinzas de polaridad positiva(+) y negativa( - )

2. Pantalla LCD que muestra la tensión de la batería o el porcentaje de carga de la batería. Puede

seleccionar los valores que desea ver pulsando el botón “Display”.

3. Indicador LED que muestra el valor seleccionado.

Indicador LED que indica el proceso de carga. Si la luz parpadea, significa que el cargador está funcionando en modo de reacondicionamiento. Permanece encendido durante la carga.25

5. LED rojo encendido?signica que las pinzas de salida están mal conectadas. Debe conectar la pinza

roja al terminal positivo de la batería y la negro al negativo.

6. Botón de selección de batería de carga: conforme a la batería que conecte, puede pulsar el botón

“Battery” para escoger entre los diferentes tipos de batería y tensiones de carga de 6 V o 12 V. Si se selecciona la tensión de carga incorrecta, la pantalla LCD mostrará ”FUL” y no habrá corriente de salida.

7. Indicadores LED y botón de selección de arranque del motor: conforme a sus requisitos, puede elegir

entre diferentes corrientes de carga. Si se selecciona el modo rápido, la corriente de carga máxima será de 12 A y de 2 A si se selecciona el modo lento. Mantenga pulsado el botón «Engine Start» durante más de 3 segundos para que vaya al proceso de arranque del motor y, a continuación, puede utilizarlo para arrancar el vehículo en un ciclo de máximo 5 s encendido y 180 s apagado, con un máximo de 5 ciclos. Tenga en cuenta que una corriente de carga de 2 A es adecuada para baterías de 4-30 Ah y una corriente de carga de 12 A es mejor para baterías de 25-120 Ah. Carga: a. Conecte la pinza roja al terminal positivo y la pinza negra al terminal negativo. Conecte el cargador al enchufe de 230V c. El indicador LED del cargador parpadeará para mostrar la tensión de la batería. d. Pulse el botón «BATTERY SELECT» ;el usuario puede elegir el tipo de batería que necesita cargarse. (Por ejemplo, STD, AGM o GEL? e. Pulse el botón «CURRENT SELECT» para elegir la corriente de carga que necesita. ?Por ejemplo, FAST (rápida) o SLOW (lenta)?. f. Después de 5 segundos, hasta que la visualización aparezca en la pantalla y se muestren los indicadores de carga, signica que el cargador está cargándose. g. Cuando el cargador esté cargado, el indicador LED mostrará «FUL». Arranque a. Cargue la batería durante 10-15 minutos conforme a los pasos de «a» a «f» en la sección sobre funcionamiento de carga descrito anteriormente.

i. Pulse el botón «ENGINE START» durante 3 segundos y se encenderá el indicador debajo de

«ENGINE START»; a continuación, puede arrancar el vehículo.

ii. Después de 5 segundos, el cargador detendrá el modo de arranque y pasará al modo de reposo.

Mientras tanto, la próxima vez que se adopte el modo de arranque se contará hacia atrás y en la pantalla LED aparecerá: 180 – 179 – 178 - …..3 – 2 - 1. b. Si tiene que salir del modo «ENGINE START», pulse «ENGINE START» una vez y la luz debajo de «ENGINE START» se apagará, lo que signica que el cargador ya ha salido de «ENGINE START» y ha pasado al modo de carga.

i. No arranque el motor durante más de 5 s.

ii. Espere unos 180 s entre cada intento de arranque.26

iii. No trate de arrancar más de cinco veces. En caso de tres intentos fallidos, la batería del vehículo

debe cargarse durante 15-30 minutos. Cuando aparezca «FUL» en la pantalla, desconecte el cargador de la batería, ya que no está diseñado para usarlo como cargador de mantenimiento. Finalizar el proceso de carga:

Limpieza, reparación y mantenimiento El cargador estará operativo durante varios años con un mantenimiento mínimo.

• Tras completarse el proceso de carga, limpie las pinzas. Para evitar la corrosión, elimine cualquier uido de la batería que haya entrado en contacto con las pinzas.

• Enrolle los cables correctamente cuando guarde el cargador. Esto ayuda a evitar daños en los cables y en el cargador.

• La limpieza ocasional de la carcasa del cargador con un paño suave mantiene la supercie brillante y ayuda a evitar la corrosión.

• Guarde el cargador en un lugar fresco y seco. Reparación Deje la reparación del aparato en manos de un técnico profesional. De esta manera, se mantiene y se garantiza la seguridad del aparato.27
