BEDIENUNGSANLEITUNG AB JS012 Absaar

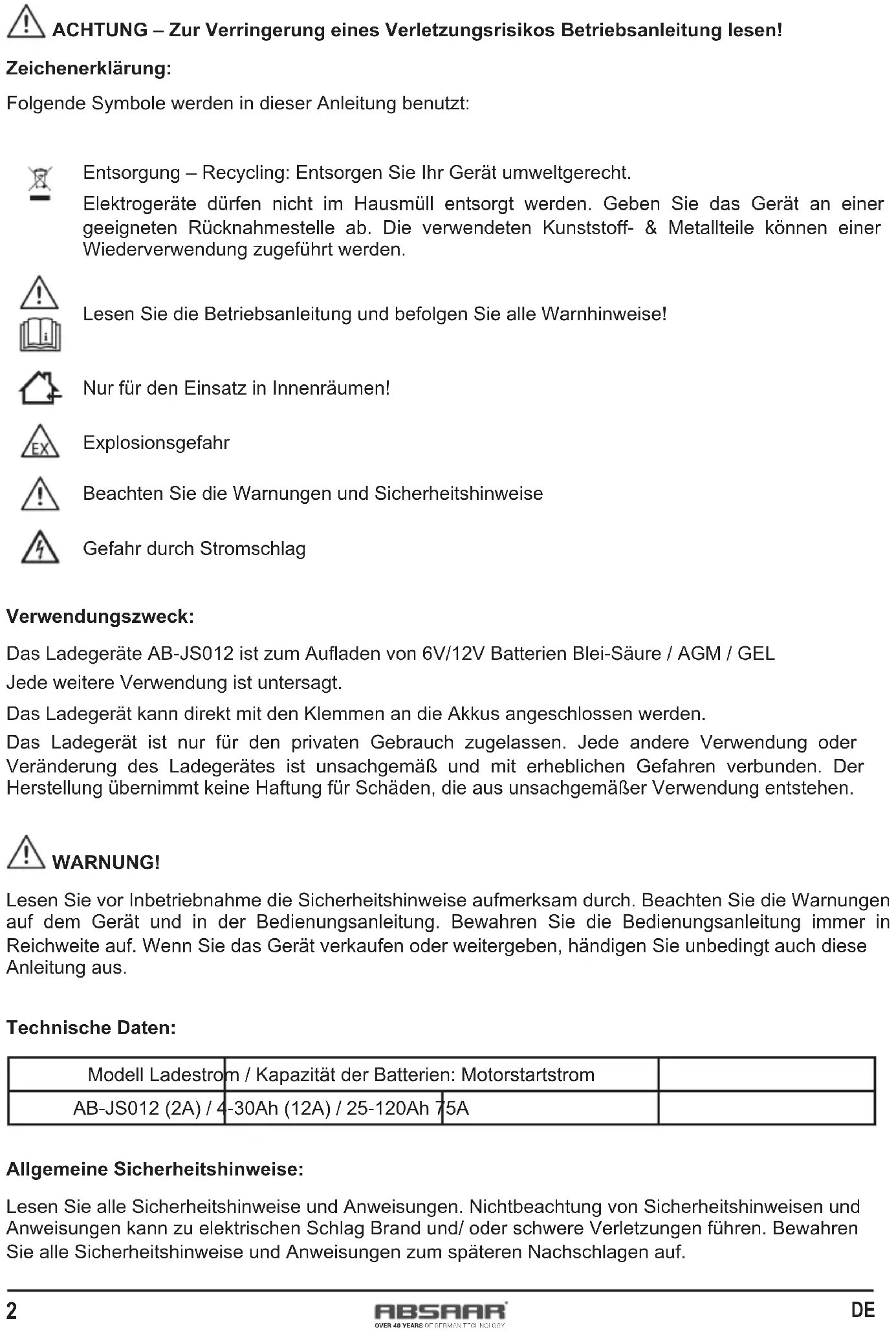

ACHTUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen! Zeichenerklärung: Folgende Symbole werden in dieser Anleitung benutzt: Entsorgung – Recycling: Entsorgen Sie Ihr Gerät umweltgerecht. Elektrogeräte dürfen nicht im Hausmüll entsorgt werden. Geben Sie das Gerät an einer geeigneten Rücknahmestelle ab. Die verwendeten Kunststoff- & Metallteile können einer Wiederverwendung zugeführt werden. Lesen Sie die Betriebsanleitung und befolgen Sie alle Warnhinweise! Nur für den Einsatz in Innenräumen! Explosionsgefahr Beachten Sie die Warnungen und Sicherheitshinweise Gefahr durch Stromschlag Verwendungszweck: Das Ladegeräte AB-JS012 ist zum Auaden von 6V/12V Batterien Blei-Säure / AGM / GEL Jede weitere Verwendung ist untersagt. Das Ladegerät kann direkt mit den Klemmen an die Akkus angeschlossen werden. Das Ladegerät ist nur für den privaten Gebrauch zugelassen. Jede andere Verwendung oder Veränderung des Ladegerätes ist unsachgemäß und mit erheblichen Gefahren verbunden. Der Herstellung übernimmt keine Haftung für Schäden, die aus unsachgemäßer Verwendung entstehen. WARNUNG! Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Technische Daten: Modell Ladestrom / Kapazität der Batterien: Motorstartstrom AB-JS012 (2A) / 4-30Ah (12A) / 25-120Ah 75A Allgemeine Sicherheitshinweise: Lesen Sie alle Sicherheitshinweise und Anweisungen. Nichtbeachtung von Sicherheitshinweisen und Anweisungen kann zu elektrischen Schlag Brand und/ oder schwere Verletzungen führen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zum späteren Nachschlagen auf.3

Achtung! Lebensgefahr für Säuglinge und Kinder. Lassen Sie Kinder nie mit dem Verpackungsmaterial unbeaufsichtigt, da dies zu Erstickung führen kann. Lassen Sie niemals Kinder mit Komponenten oder Anbauteile spielen, die verschluckt werden und zu Ersticken führen könnten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Der Hersteller ist nicht verantwortlich für Schäden die verursacht werden durch:

• Unsachgemäßen Anschluss und / oder Betrieb

• Äußerer Gewalt, Schäden am Gerät und / oder Schäden an Teilen des Geräts durch mechanische Einwirkung oder Überlastung

• Jede Art von Änderung am Gerät

• Verwenden des Geräts, für Zwecke, die nicht in dieser Anleitung beschrieben sind

• Folgeschäden durch nicht bestimmungsgemäßen und / oder unsachgemäße Verwendung und / oder defekte Batterien verursacht werden.

• Feuchtigkeit und / oder unzureichender Belüftung

• Die unbefugte Öffnung des Gerätes. Dies führt zum Verfall der Garantie. Sicherheitshinweise für Ladegerät: 1 DIESE ANWEISUNGEN AUFBEWAHREN! - Dieses Handbuch enthält wichtige Sicherheits -und Bedienungshinweise für das Akku-Ladegerät. 2 Vor der Benutzung des Ladegerätes alle Anweisungen und Warnhinweise, die an Ladegerät und Akku angebracht sind, lesen. 3 Nicht wiederauadbare Batterien können mit diesem Ladegerät nicht geladen werden. 4 Während des Ladevorgangs muss die Batterie in einem gut belüfteten Raum aufgestellt werden. Halten Sie den Arbeitsbereich aufgeräumt, um das Risiko von Feuer, Stromschlag- und Explosionsgefahr zu reduzieren. Bedecken Sie das Ladegerät und die Akkus nicht mit einem Tuch während des Ladevorgangs. 5 Das Batterieladegerät beinhaltet Bauteile, die während des Gebrauchs Lichtbögen und Funken erzeugen können. WARNUNG: explosive Gase. Verhindern Sie Flammen und Funken. Für ausreichende Lüftung während des Ladevorgangs ist zu sorgen. 6 Berühren Sie niemals Batterieklemmen oder Kontakte, während das Gerät an Stromversorgung angeschlossen ist. 7 Verwenden Sie eine Stromquelle mit einer Spannung die auf dem Typenschild des Ladegeräts angegeben ist. 8 Prüfen Sie die Eingangsspannung (230V AC) und stellen Sie sicher, dass sie der Netzspannung entspricht, da sonst das Ladegerät beschädigt werden kann. 9 Laden Sie Akkus nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. 10 Nie das Gerät kurzschließen oder die Ein- und Ausgänge des Gerätes mit metallischen Gegenständen verbinden. Verwenden Sie nur die mitgelieferten Anschlusskabel um das Gerät an eine Batterie anzuschließen. 11 Achten Sie immer darauf, dass das Ladegerät vom Netz getrennt ist, wenn Sie es mit einer Batterie verbinden und trennen. 12 Stellen Sie das Gerät nie über oder in die nähe der aufzuladenden Batterie. Gase aus der Batterie4

lassen das Ladegerät korrodieren und beschädigen es. Stellen Sie das Ladegerät so weit weg von der Batterie wie es die Länge der Kabel ermöglicht. 13 Stellen Sie sicher, dass das Gerät immer an einem sicheren und trockenen Ort gelagert ist. Setzen Sie das Gerät niemals Regen oder Schnee oder anderen nassen Bedingungen aus. Vermeiden Sie Tropfen, Kondenswasser oder andere Flüssigkeiten in der Nähe des Geräts. Wenn Wasser in elektrische Geräte eindringt erhöht es die Gefahr eines elektrischen Schlages. 14 Tauchen Sie das Gerät, Kabel oder Stecker nicht ins Wasser oder andere Flüssigkeiten um sich vor Stromschlägen zu schützen. 15 Tragen Sie niemals das Ladegerät am Kabel oder versuchen Sie es gewaltsam aus der Steckdose zu ziehen. 16 Nach dem Auaden oder bevor Sie mit Wartungs- oder Reinigungsarbeiten durchführen, trennen Sie das Ladegerät von der Stromquelle. 17 Nicht in Betrieb nehmen oder zu zerlegen, wenn das Ladegerät einen harten Schlag oder Stoss erhalten hat, fallen gelassen wurde oder anderweitig in irgendeiner Weise beschädigt wurde. Ziehen Sie es zu einem qualizierten Kundendiensttechniker heran. Falsche Verwendung oder Montage kann zu einem Stromschlag oder Brand führen. 18 Alle Wartungsarbeiten müssen von qualiziertem Fachpersonal durchgeführt werden. 19 Die Schutzart ist IP20. Das Produkt nicht außerhalb des Raumes einsetzen, wo es Regen und Schnee ausgesetzt ist. 20 Nur an Akku/ Batterie anschließen oder trennen wenn das Ladegerät vom Netz getrennt ist. Bedienung: Bevor Sie das Ladegerät benutzen:

• Wenn die Batterie vor dem Laden aus dem Fahrzeug ausgebaut werde muss unbedingt der geerdeten Stecker der Batterie zuerst getrennt werden. Auch müssen alle anderen elektrischen Verbraucher im Fahrzeug ausgeschaltet sein.

• Für ausreichende Belüftung sorgen, damit sich keine giftigen Dämpfe oder Gase sammeln können.

• Stellen Sie sicher, dass die Batteriepole sauber sind. Wenn die Batterie eine abnehmbare Entlüftungskappe hat, füllen Sie jede Batterie-Zelle mit destilliertem Wasser bis zur vom Herstellung empfohlenen Niveau. Überfüllen Sie die Batterie nicht.

• Wenn die Batterie keine Öffnungen zum Füllen besitzt, folgen Sie den Herstelleranweisungen über das Laden und die Ladegeschwindigkeit. Produkt Übersicht: C D E G HF

1. Ladekabel (+) mit Ladeklemme (rot), Ladekabel (-) mit Ladeklemme (schwarz)

2. LCD-Display, das die Batteriespannung oder den Prozentsatz der Batterie anzeigt. Sie können die

Anzeige durch Drücken der Schaltäche «Display» wählen.

3. LED-Licht, zeigt die gewählte Anzeigeart

LED leuchtet dauerhaft während des Ladevorgangs, blinkt die LED befindet sich das Ladegerät im Reconditioning Modus

5. Rote LED leuchtet bei Falschpolung

6. Batterie-Auswahltaste wählen Sie die zu ladende Batterieart aus. Wird eine falsche Ladespannung

6V oder 12V gewählt zeigt das Display FUL an und der Ladevorgang startet nicht.

7. Ladestrom und Motor-Start-Funktion Taste, entsprechend Ihrer Anforderung, können Sie verschiedene

Ladearten wählen. Slow Mode für 2A Ladestrom und Fast Mode für 12A Ladestrom. 2A Ladestrom ist für 4-30Ah Batterien und 12A Ladestrom für die Kapazität von Batterien 25-120Ah. Bitte drücken Sie die «Engine Start» und halten Sie für länger als 3 Sekunden, der «Engine Start» Prozess wird gestartet, Sie können 5 Sekunden Starten, dann 180 Sekunden warten und das für 5 Zyklen maximal.

a) Befestigen Sie die rote Klemme an den «+» Pol der Batterie befestigen Sie die schwarze Klemme des Ladegeräts an den «-» Pol. b) Stecken Sie den 230V Stecker in die Steckdose c) Die LED-Anzeige des Ladegeräts blinkt und zeigt die Spannung der Batterie. d) Drücken Sie auf «BATTERY SELECT» um die Batterieart auszuwählen. e) Drücken Sie die «CURRENT SELECT» um den gewünschten Ladestrom zu wählen. f) Nach 5 Sekunden beginnt der Ladevorgang g) Sollte die Batterie defekt sein zeigt das Ladegerät die Anzeige Bat. Lassen die die Batterie von einem Fachmann überprüfen h) Wenn die Batterie vollständig geladen ist wird im Display FUL angezeigt.

a) Laden Sie den Akku für 10 bis 15 Minuten nach den Schritten a-f

I) Drücken Sie die Taste «ENGINE START» für 3 Sekunden, die Anzeige unter «ENGINE START»

leuchtet, dann können Sie Ihr Fahrzeug starten.

II) Der Startvorgang darf maximal 5 Sekunden dauern, danach geht das Gerät in einen cooling mode

und zählt 180 Sekunden rückwärts.6

b) Wenn Sie engine start erneut drücken verlassen Sie den Start Modus und die Anzeige unter Engine Start hört auf zu leuchten.

III) Versuchen Sie nicht, mehr als fünf Mal starten. Wenn fünf Versuche fehlschlagen, sollte die Batterie

für 20-30 Minuten geladen werden bevor weitere Startversuche unternommen werden. Ladevorgang beenden:

1. Ziehen Sie den Stecker aus der Steckdose.

2. die schwarze Ladeklemme abklemmen

3. die rote Ladeklemme abklemmen

Der Ladevorgang muss überwacht und die Ladezeit begrenzt werden. Das Ladegerät dient nicht der Erhaltungsladung. Sobald die Anzeige FUL anzeigt sollte das Ladegerät abgeklemmt werden. Reinigung, Wartung und Service Mit minimaler Wartung können Sie Ihr Ladegerät jahrelang benutzen

• Reinigen Sie die Klemmen nach dem Ladevorgang. Um Korrosion zu vermeiden wischen Sie alle Batterieüssigkeiten die mit den Klemmen in Verbindung gekommen sind weg.

• Rollen Sie die Kabel sorgfältig auf wenn Sie das Ladegerät lagern. Dadurch vermindern Sie möglich Beschädigungen an den Kabeln oder dem Ladegerät.

• Gelegentliches Reinigen der Oberäche des Ladegeräts mit einem weichen Tuch hält die Oberäche glänzend und schützt vor Korrosion.

• Lagern Sie das Ladegerät in einer sauberen und trocknen Umgebung.7
