Produkttyp	Batterieladegerät
Marke	Absaar
Modell	0263004110
Stromversorgung	230 V AC, 50 Hz
Ausgangsspannung	6 V / 12 V DC (umschaltbar)
Maximaler Ladestrom	11 A
Kompatibler Batterietyp	Blei-Säure, AGM
Maximale Batteriekapazität	120 Ah
Schutz	Sicherung (austauschbar)
Ladefunktionen	Standard / Express (schnell) ; Auswahl Auto / Motorrad
Anzeigen	Analoges Amperemeter oder LED-Anzeigen (rot, gelb, grün) je nach Modell
Starthilfefunktion	Ja (Startunterstützung)
Erhaltungsladung	Ja bei automatischen Modellen
Abmessungen (ca.)	20 x 15 x 10 cm
Gewicht (ca.)	1,5 kg
Gehäusematerial	Metall mit Spritzbeschichtung
Wartung	Mit einem trockenen Tuch reinigen; nicht eintauchen
Sicherheit	Nur für den Innenbereich; Flammen, Funken und Regen vermeiden; vor dem Anschließen/Trennen der Batterie vom Netz trennen; ausreichende Belüftung sicherstellen
Ersatzteile	Ersatzsicherung im Lieferumfang; handelsübliche Kfz-Sicherungen kompatibel
Garantie	2 Jahre (Herstellungs- oder Materialfehler)

Häufig gestellte Fragen - 0263004110 Absaar

Wie schließe ich das Ladegerät korrekt an die Batterie an?

Schließen Sie zuerst die rote Klemme (+) an den positiven Pol der Batterie an, dann die schwarze Klemme (-) an den negativen Pol. Schließen Sie dann das Ladegerät an das Stromnetz an. Zum Trennen kehren Sie die Reihenfolge um: Trennen Sie zuerst das Ladegerät vom Netz, dann entfernen Sie die schwarze Klemme, dann die rote.

Was tun, wenn keine LED leuchtet?

Überprüfen Sie die Polarität der Klemmen: Wenn die Klemmen verpolt sind, leuchtet keine Anzeige. Tauschen Sie die Anschlüsse. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung und die Netzstromversorgung.

Kann ich das Ladegerät dauerhaft an der Batterie angeschlossen lassen?

Das hängt vom Ladegerättyp ab. Ein Standard-Ladegerät muss nach dem Laden manuell getrennt werden, sonst wird die Batterie beschädigt. Ein automatisches Ladegerät schaltet in den Erhaltungsmodus und kann dauerhaft angeschlossen bleiben.

Wie ersetze ich die Sicherung?

Trennen Sie das Ladegerät vom Netz und die Klemmen von der Batterie. Der Sicherungshalter befindet sich auf der Vorderseite. Hebeln Sie mit einem Schraubendreher die defekte Sicherung heraus. Ersetzen Sie sie durch eine Sicherung mit gleicher Stromstärke (eine Ersatzsicherung ist im Lieferumfang enthalten).

Welche Batterietypen kann ich mit diesem Gerät laden?

Dieses Ladegerät ist für Blei-Säure- und AGM-Batterien mit 6 V oder 12 V und einer maximalen Kapazität von 120 Ah ausgelegt. Laden Sie keine nicht wiederaufladbaren Primärbatterien.

Was bedeutet die leuchtende rote Anzeige?

Bei einem Standard-Ladegerät zeigt die linke rote Anzeige an, dass die Klemmen verpolt angeschlossen sind. Bei einem automatischen Ladegerät zeigt die rote Anzeige allein (ohne grün) an, dass die Batterie entladen ist und geladen werden muss.

Kann ich das Ladegerät zur Startunterstützung verwenden?

Ja, wenn Ihr Ladegerät über die Starthilfefunktion verfügt. Stellen Sie den Schalter auf Startposition, schließen Sie das Ladegerät an die Batterie und das Netz an, und starten Sie dann den Motor. Das Ladegerät unterstützt die Batterie für einige Sekunden, dann unterbricht ein Schutzschalter den Stromkreis.

Wie wähle ich die richtige Spannung?

Verwenden Sie den Spannungswahlschalter (6V/12V), um die Spannung Ihrer Batterie einzustellen. Überprüfen Sie die Batterie: Batterien mit 3 Zellen sind in der Regel 6 V, solche mit 6 Zellen sind 12 V.

Wie erkenne ich, ob die Batterie vollständig geladen ist?

Bei Modellen mit Amperemeter bewegt sich die Nadel nach links, wenn der Ladevorgang abgeschlossen ist. Bei Modellen mit LED zeigt eine durchgehende grüne Anzeige (rechts) an, dass die Batterie voll ist.

Kann ich eine Autobatterie laden, ohne sie vom Fahrzeug zu trennen?

Es wird empfohlen, die Batterie aus dem Fahrzeug auszubauen. Wenn dies nicht möglich ist, trennen Sie den negativen Anschluss der Batterie, der mit der Karosserie verbunden ist. Stellen Sie sicher, dass Sie die erforderlichen PIN-Codes (z. B. für das Autoradio) haben, bevor Sie die Verbindung trennen.

BEDIENUNGSANLEITUNG 0263004110 Absaar

BEDIENUNGSANLEITUNG | WICHTIG

Vor jeder Benutzung unbedingt durchlesen. Anleitung und Ratschläge befolgen.

DIRECTIONS OF USE | IMPORTANT

Diese Bedienungsanleitung deckt alle Ladegeräte mit ihren typischen Funktionen und allgemeinen Merkmalen ab. Ihr Modell kann in den technischen Daten (Ah, A, V usw.) abweichen, seine Grundfunktionen und Eigenschaften sind jedoch dieselben. Lesen Sie sich bei Bedarf den betreffenden Abschnitt zur Beschreibung bestimmter Funktionen wie z.B. den A/M- oder N/E-Wahlschalter usw. durch. Genaue Angaben zur Ladespannung und dem Ladestrom, der maximalen Batteriekapazität usw. finden Sie auf der Verpackung sowie auf dem am Produkt angebrachten Typenschild.

INTRODUCTION

Erklärung der Warnhinweise:

EN

DE Gebrauchsanweisung vor Inbetriebnahme lesen.

DE Nur zur Verwendung in geschlossenen, belüfteten Räumen! Vor Regen schützen!

DE WARNUNG: Explosive Gase! Vermeiden Sie offenes Feuer und Funken!

Trennen Sie das Ladegerät vom Stromnetz bevor Sie die Klemmen mit der Batterie verbinden oder lösen.

DE Schutzklasse II - Doppelte Isolierung.

DE Betreiben Sie das Ladegerät nur an gut belüfteten Plätzen!

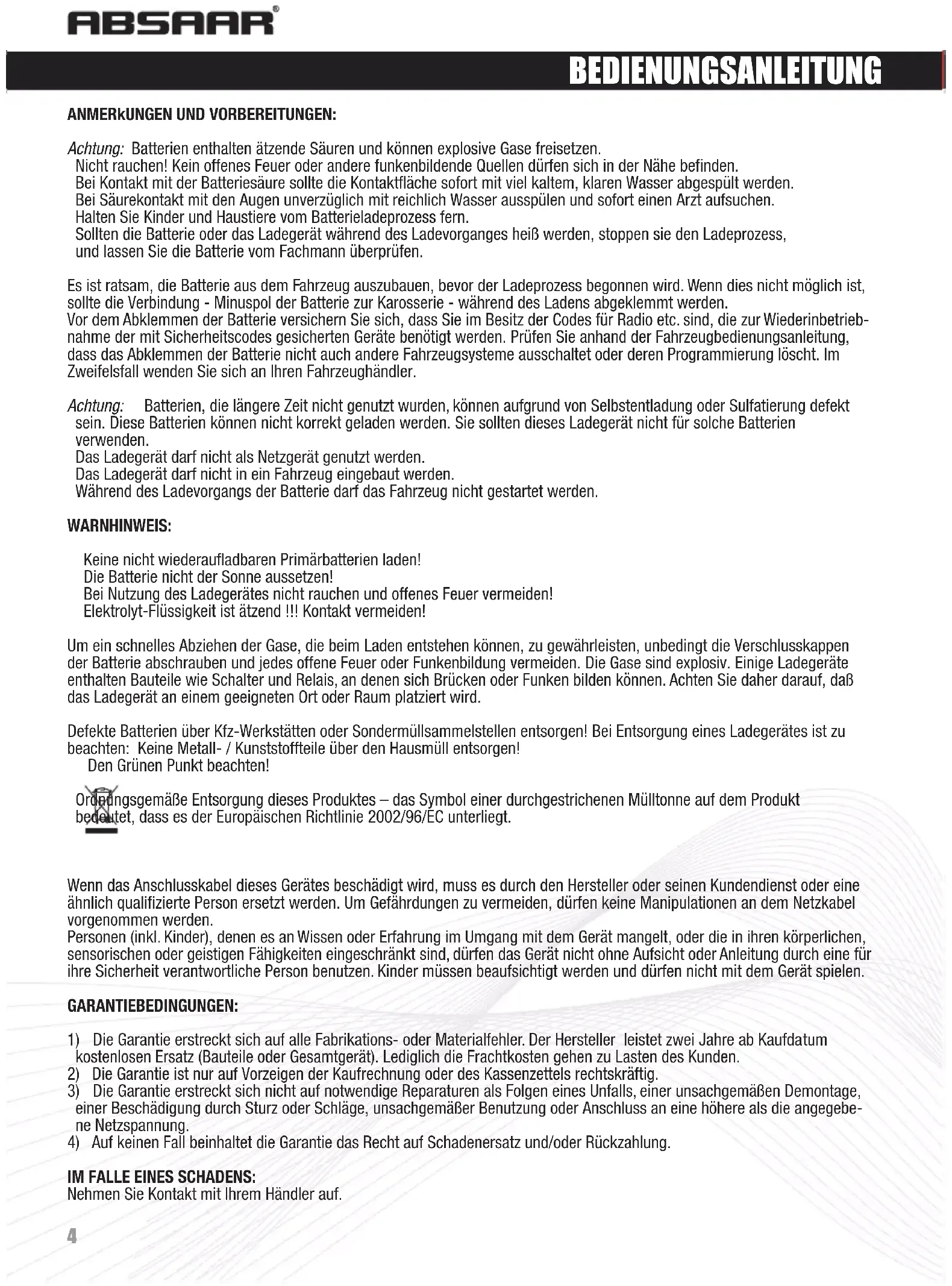

ANMERKUNGEN UND VORBEREITUNGEN:

Achtung: Batterien enthalten ätzende Säuren und können explosive Gase freisetzen.

Nicht rauchen! Kein offenes Feuer oder andere funkenbildende Quellen dürfen sich in der Nähe befinden.

Bei Kontakt mit der Batteriesäure sollte die Kontaktfläche sofort mit viel kaltem, klaren Wasser abgespült werden.

Bei Säurekontakt mit den Augen unverzüglich mit reichlich Wasser ausspülen und sofort einen Arzt aufsuchen.

Halten Sie Kinder und Haustiere vom Batterieladeprozess fern.

Sollten die Batterie oder das Ladegerät während des Ladevorganges heiß werden, stoppen sie den Ladeprozess, und lassen Sie die Batterie vom Fachmann überprüfen.

Es ist ratsam, die Batterie aus dem Fahrzeug auszubauen, bevor der Ladeprozess begonnen wird. Wenn dies nicht möglich ist, sollte die Verbindung - Minuspol der Batterie zur Karosserie - während des Ladens abgeklemmt werden.

Vor dem Abklemmen der Batterie versichern Sie sich, dass Sie im Besitz der Codes für Radio etc. sind, die zur Wiederinbetriebnahme der mit Sicherheitscodes gesicherten Geräte benötigt werden. Prüfen Sie anhand der Fahrzeugbedienungsanleitung, dass das Abklemmen der Batterie nicht auch andere Fahrzeugsysteme ausschaltet oder deren Programmierung löscht. Im Zweifelsfall wenden Sie sich an Ihren Fahrzeughändler.

Achtung: Batterien, die längere Zeit nicht genutzt wurden, können aufgrund von Selbstentladung oder Sulfatierung defekt sein. Diese Batterien können nicht korrekt geladen werden. Sie sollten dieses Ladegerät nicht für solche Batterien verwenden.

Das Ladegerät darf nicht als Netzgerät genutzt werden.

Das Ladegerät darf nicht in ein Fahrzeug eingebaut werden.

Während des Ladevorgangs der Batterie darf das Fahrzeug nicht gestartet werden.

WARNHINWEIS:

Keine nicht wiederaufladbaren Primärbatterien laden!

Die Batterie nicht der Sonne aussetzen!

Bei Nutzung des Ladegerätes nicht rauchen und offenes Feuer vermeiden!

Elektrolyt-Flüssigkeit ist ätzend !!! Kontakt vermeiden!

Um ein schnelles Abziehen der Gase, die beim Laden entstehen können, zu gewährleisten, unbedingt die Verschlusskappen der Batterie abschrauben und jedes offene Feuer oder Funkenbildung vermeiden. Die Gase sind explosiv. Einige Ladegeräte enthalten Bauteile wie Schalter und Relais, an denen sich Brücken oder Funken bilden können. Achten Sie daher darauf, daß das Ladegerät an einem geeigneten Ort oder Raum platziert wird.

Defekte Batterien über Kfz-Werkstätten oder Sondermüllsammelstellen entsorgen! Bei Entsorgung eines Ladegerätes ist zu beachten: Keine Metall- / Kunststoffteile über den Hausmüll entsorgen!

Den Grünen Punkt beachten!

Ordnungsgemäße Entsorgung dieses Produktes – das Symbol einer durchgestrichenen Mülltonne auf dem Produkt bedeutet, dass es der Europäischen Richtlinie 2002/96/EC unterliegt.

Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Um Gefährdungen zu vermeiden, dürfen keine Manipulationen an dem Netzkabel vorgenommen werden.

Personen (inkl. Kinder), denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden und dürfen nicht mit dem Gerät spielen.

GARANTIEBEDINGUNGEN:

1) Die Garantie erstreckt sich auf alle Fabrikations- oder Materialfehler. Der Hersteller leistet zwei Jahre ab Kaufdatum kostenlosen Ersatz (Bauteile oder Gesamtgerät). Lediglich die Frachtkosten gehen zu Lasten des Kunden.
2) Die Garantie ist nur auf Vorzeigen der Kaufrechnung oder des Kassenzettels rechtskräftig.
3) Die Garantie erstreckt sich nicht auf notwendige Reparaturen als Folgen eines Unfalls, einer unsachgemäßen Demontage, einer Beschädigung durch Sturz oder Schläge, unsachgemäßer Benutzung oder Anschluss an eine höhere als die angegebene Netzspannung.
4) Auf keinen Fall beinhaltet die Garantie das Recht auf Schadenersatz und/oder Rückzahlung.

IM FALLE EINES SCHADENS:

Nehmen Sie Kontakt mit Ihrem Händler auf.

VERPACKUNGSBESCHREIBUNG:

ABSAAR® BATTERIELADEGERÄT | CHARGEUR DE BATTERIE BATTERY CHARGER Robustes, pulverbeschichtetes Metallgehäuse. Normal- oder Elladebetrieb sowie 6/12V umschaltbar. Sicherungsschutz. Robust powder coated metal case. Switchable 6/12V and fast or standard charge. Fuse protected. Boltier métallique doté d'un solide revêtement par pulvérisation. Possibilité de choisir entre 6/12V et entre charge rapide ou standard. Protection par fusible. Robuste metalen behuizing met poedercoating. Schakelbaar tussen 6/12V en snel of standaard optaden. Beveligd met zekering. Solido rivestimento in metallo verniciato a polvere. Possibilità di scelta 6/12V e fra carica rapida o standard. Protezione anti-fusione. Carcasa metálica robusta recubierta en polvo. Tensión de 6/12V y carga rápida o normal seleccionables. Protección con fusible. Please read and follow safety instructions carefully. Warning: Explosive gases. Prevent exposure to flames and sparks. For indoor use only. Model Number: 11 Amp 6/12V N/E AmpM 230V AC, 50Hz 6/12V DC, 7.5A DC 11A RMS, 5.4A DC 8A RMG Battery Type: Lead-add, AGM Battery Capacity max: Cr = 120Ah Anklommen Connect Brancher Conede Stut Recordo Ansuta 1 - 2 - 3 Abklemmen Disconnect Dabrancher Disconnecte Kopper Staccare Lotte 3 - 2 - 1 ABSAAR® Comotorstrasse 2 I 00002 Altforweler I Germany www.absaar.com MADE IN GERMANY Montage der Batterieklemmen 4 002031 110587> (Rückseite) Warnhinweise Montage der Batterieklemmen

Art der Ladung Stromwahlschalter Spannungswahlschalter ABSAAR® BATTERIE LADEGERÄT | CHARGEUR DE BATTERIE BATTERY CHARGER STANDARD CHARGE 11A | 6/12V | MAX 120 AH (VO-derseite) Ladbare Spannung Maximale Iadbare Kapazität >40 YEARS GERMAN TECHNOLOGY Verwendungsbereich SicherungMaximaler Ladestrom

Die nun folgenden Inhalte sind nicht auf Ihr Gerät spezifiziert. Sie dienen dem allgemeinen Verständnis aller Absaar Consumer und Professional Geräte. Erst durch Abgleich der zugehörigen Verpackung Ihres Gerätes wird der Gebrauch des Gerätes erläutert.

Bitte vergewissern Sie sich unbedingt vor jedem Ladevorgang, dass alle Schalterpositionen Ihres Ladegerätes passend zu den Batteriespezifikationen der zu ladenden Batterie eingestellt sind.

Je nach Kapazität des Absaar Ladegerätes können Batterien unterschiedlicher Fahrzeugkategorien geladen werden. Anhand der Piktogramme auf der Verpackung können Sie erkennen für welchen Fahrzeugtyp und welche Batterie das Ladegerät geeignet ist.

Achtung: Bitte laden Sie mit dem Ladegerät nur Batterien die in Spannung und Kapazität mit dem Ladegerät übereinstimmen. Entnehmen Sie diese Angaben Ihrer Batterie oder von Ihrem Batterie- oder Fahrzeughersteller. Es besteht keine Haftung bei Ladung nicht übereinstimmender Batterien.

ERKLÄRUNG: AMPERE I SPANNUNG I KAPAZITÄT

Ampere: Ihrem Gerät und der Verpackung entnehmen Sie bitte den Maximalstrom, den das Ladegerät an die Batterie abgeben kann. Dieser ist abhängig von der aktuellen Kapazität der Batterie. Er wird mit fortlaufendem Ladevorgang abnehmen.

Spannung: Die Spannung der zu ladenden Batterie muss mit der angegebenen Spannung des Ladegerätes übereinstimmen, nur dann kann das Ladegerät an die Batterie angeschlossen werden. Ein Anschluss einer Batterie an das Ladegerät mit nicht übereinstimmender Spannung wird zum Defekt der Batterie führen.

Kapazität: Fällt die Ah-Zahl der Batterie in das auf dem Ladegerät angegebene Ah-Zahl Intervall ist es möglich, diese innerhalb 8-10 Stunden vom komplett leeren Zustand aufzuladen. Hat die Batterie eine höhere angegebene Ah-Zahl können Sie diese trotzdem laden, der Ladevorgang wird sich nur erheblich verlängern.

ART DER LADUNG

Absaar stellt zwei Typen Batterieladegäte her: Standardladegeräte und automatische Ladegeräte.

Standard:

Das Ladegerät muss nach dem Ladevorgang manuell von der Batterie getrennt werden. Bitte achten Sie auf rechtzeitiges manuelles Beenden des Ladevorgangs, wenn das Ladegerät zu lange an der Batterie angeschlossen bleibt, führt das zum unvermeidlichen Defekt der Batterie.

Automatik:

Das Ladegerät wechselt nach Erreichen der Volladung in den Erhaltungslademodus und muss nicht manuell von der Batterie getrennt werden.

Durch den verwendeten Erhaltungslademodus kann das Ladegerät beliebig lange an der Batterie angeschlossen bleiben, perfekt geeignet um Fahrzeuge überwintern zu lassen, und damit die 100%ige Ladung der Batterie beim Reaktivieren des Fahrzeugs sicherzustellen.

MONTAGE DER BATTERIEKLEMMEN

1- Batterieklemme (+), Farbe rot:

Rote Klemmenisolierung über rotes (+) Ladekabel schieben. Ladekabel an Batterieklemme aufstecken. Klemmenisolierung auf Batterieklemme aufschieben.

2 - Batterieklemme (-), Farbe schwarz:

Schwarze Klemmenisolierung über schwarzes (-) Ladekabel schieben. Ladekabel an Batterieklemme aufstecken. Klemmenisolierung auf Batterieklemme aufschieben.

Anschluss des Ladegerätes an die Batteriepole (Reihenfolge beachten) :

1. Anklemmen der roten Batterieklemme (+) an den positiven (+) Batteriepol
2. Anklemmen der schwarzen Batterieklemme (-) an den negativen (-) Batteriepol
3. Anschluss des Ladegerätes an das Stromnetz durch das Netzkabel

Um den Ladevorgang zu beenden ist folgende Reihenfolge zu beachten:

1. Trennung des Ladegerätes vom Stromnetz durch das Netzkabel
2. Abklemmen der schwarzen Batterieklemme (-) vom negativen (-) Batteriepol
3. Abklemmen der roten Batterieklemme (+) vom positiven (+) Batteriepol

STROMWAHLSCHALTER

Wenn kein Stromwahlschalter vorhanden ist:

Das Ladegerät ermittelt automatisch die von der Batterie benötigte Stromstärke.

A/M Schalter (Auto / Motorrad):

Typenabhängig erfolgt die Ausstattung des Batterieladegerätes mit einem Funktionsschalter AUTO – MOTORRAD. In der Schalterstellung Motorrad erfolgt eine Absenkung des Ladestromes zur Ladung von Batterien mit einer Kapazität von 5 – 15 Ah.

N/E Schalter (Normal / Eilladung):

Typenabhängig erfolgt die Ausstattung des Batterieladegerätes mit einem Funktionsschalter NORMAL - / EILLADUNG. In der Schalterstellung NORMAL erfolgt die Batterieladung mit einem verringerten Ladestrom und verlängerter Ladezeit. Diese Stellung ist für sehr kleine Batteriekapazitäten vorgesehen. Die Normalladung ist ein besonders batterieschonender Ladebetrieb. In Schalterstellung EILLADUNG kann ein Strom bis zu dem angegebenen Maximalstrom fließen.

SPANNUNGSWAHLSCHALTER

Wenn kein Spannungswahlschalter vorhanden ist:

Das Ladegerät ist nur mit der angegebenen Spannung ausgestattet.

Spannungswahlschalter (6V / 12V):

Mit dem Spannungswahlschalter 6 Volt / 12 Volt ist das Gerät zum Laden von 6 Volt bzw. 12 Volt Batterien geeignet.

Ladespannung und Batteriespannung müssen immer übereinstimmen.

Vor dem Ladevorgang prüfen Sie bitte die Batteriespannung. Batterien mit 3 Zellen besitzen 6 Volt Nennspannung. Batterien mit 6 Zellen besitzen 12 Volt Nennspannung.

12 V 30 225 Ah 180AMP JWIP STAR 24 V 20 100 Ah 0

Spannungswahlschalter (12V / 24V):

Mit dem Spannungswahlschalter 12 Volt / 24 Volt ist das Gerät zum Laden von 12 Volt bzw. 24 Volt Batterien geeignet.

Ladespannung und Batteriespannung müssen immer übereinstimmen.

Vor dem Ladevorgang prüfen Sie bitte die Batteriespannung.

Batterien mit 6 Zellen besitzen 12 Volt Nennspannung.

Batterien mit 12 Zellen besitzen 24 Volt Nennspannung.

LADESTROMANzEIGE FÜR STANDARDLADEGERÄTE

Ampèremeter:

Der Batterieladestrom wird durch das Ampèremeter, angezeigt. Der an die Batterie gelieferte Ladestrom hängt von dem Zustand der Batterie ab, deshalb wird während des gesamten Ladevorgangs niemals ein konstanter Strom fliessen, sondern die Stromstärke wird mit zunehmender Ladung immer weiter abnehmen. Bei Anschluss des Ladegerätes an eine leere Batterie, liefert das Ladegerät einen hohen Ladestrom. Der Zeiger des Ampèremeters steht im rechten Bereich der Anzeigeskala.

Mit fortschreitender Batterieladung nimmt der Ladestrom ab. Der Zeiger des Ampèremeters fällt in den linken Bereich der Anzeigeskala zurück und zeigt in dieser Position das Ende des Ladevorganges an. Die Batterie ist vollständig geladen.

Das Ampèremeter soll nur eine Indikation des Ladevorgangs sein.

LADESTROMANzEIGE FÜR STANDARDLADEGERÄTE

LED Anzeige:

Linke LED leuchtet rot:

Die Klemmen des Ladegerätes sind polrichtig angeschlossen (+, -)

Der Ladevorgang beginnt mit dem Verbinden an das Stromnetz.

Die LED 1 leuchtet während des gesamten Ladevorgangs.

Mittlere LED leuchtet gelb:

Der Ladevorgang hat begonnen.

Die LED 2 leuchtet ebenfalls während des gesamten Ladevorgangs.

Rechte LED leuchtet grün:

Die Batterie ist voll geladen.

LADESTROMANzEIGE FÜR AUTOMATISCHE LADEGERÄTE

BATTERIETEST

Wichtig: Zum Batterietest wird das Ladegerät nicht durch das Netzkabel an das Stromnetz angeschlossen!

80% 20%

Batterietest

1. Anklemmen der roten Batterieklemme (+) an den positiven (+) Batteriepol.

2. Anklemmen der schwarzen Batterieklemme (-) an den negativen (-) Batteriepol

3. LED Rot – leuchtet sofort, Batterietest benötigt ca. 5 Sekunden Messzeit.

4. Ergebnis Batterietest:

LED Grün: Ladezustand gut - leuchtet. Batterie ist ausreichend geladen.

LED Rot: Ladezustand tief - leuchtet. Batterie ist entladen. Ein Nachladen der Batterie ist erforderlich!

1. Beide LEDs (Grün und Rot) leuchten nicht: Falschpolung der Batterieklemmen!

Wenn der Test und der Ladevorgang nicht möglich sind bitte:

Anschluss der Batterieklemmen (+/-) an die Batteriepole überprüfen. Batterieklemmen polrichtig anschließen. Der Batterietest wird automatisch wiederholt.

Ablauf Punkt 3 – 5.

BATTERIE LADEN

Nach polrichtigem Anschluss der Batterieklemmen (+,-) und angeschlossenem Netzkabel kann der Ladevorgang erfolgen.

Ladenanzeige

Hinweis :

Die Polspannung der entladenen 12V Batterie sollte mindestens 3,8 V betragen, um den Ladevorgang einzuleiten.

1. Schließen die das Ladegerät durch das Netzkabel an das Stromnetz an.

2. Der Batterietest ist während des Ladebetriebs ausgeschaltet.

3. Während des gesamten Ladevorgangs leuchten die gelbe und die grüne LED.

Während der Batterieladung wird der Ladezustand durch einen elektronischen Messkreis überprüft.

LED GRÜN (unten): Ladegerät mit Stromnetz verbunden

LED GELB: Batterie wird geladen

LED GRUN (oben): Batterie voll geladen, Ladegerät schaltet vollautomatisch zur Ladeerhaltung

SICHERUNGSWECHSEL

Vor dem Auswechseln der Flachsicherung erst den Netzstecker ziehen und danach die Batterieklemmen von den Batteriepolen abklemmen.

Die Sicherung ist in der Frontblende sichtbar angeordnet.

Defekte Flachsicherung (Sicherungsfaden unterbrochen) entfernen und durch Sicherung mit gleicher Amperezahl ersetzen.

Um die Sicherung zu lösen, Schraubenzieherklinge in den Spalt zwischen Sicherung und Sicherungshalter einführen. Schraubenzieher als Hebel verwenden.

DEN SICHERUNGSWECHSEL OHNE GEWALTANWENDUNG AUSFÜHREN!

Defekte Sicherung ist kein Garantiefall!

Dem Ladegerät liegt eine Ersatzsicherung bei. Als Ersatz können auch Autostandardsicherungen verwendet werden.

JUMP STAR

STARTHILFE „JUMP-START“

Das Ladegerät kann eine startschwache oder entladene Batterie während des Startvorganges eines PKW-Motors unterstützen.

• Schalterstellung Starthilfe wählen

- Ladegerät wie in der Bedienungsanleitung beschrieben an Batterie und Stromnetz anschließen

- Es wird empfohlen, die Batterie 10 - 15 Minuten vorzuladen.

- Während des Startvorganges bleibt das Ladegerät an Batterie und Stromnetz angeschlossen

• PKW wie gewohnt starten

- Während des Startvorganges ist das Ladegerät gegen Überlastung geschützt.

Ein Sicherungsautomat unterbricht den Stromkreis je nach Strombelastung nach ca. 10 Sekunden.

- Es wird empfohlen, das Ladegerät nach dem Startvorgang noch 10-15 Minuten an der Batterie angeschlossen zu lassen, um eventuelle Spannungsspitzen zu eliminieren.

• Die Dauer der Starthilfe ist geräteseitig automatisch auf 1-10 Sekunden eingestellt.

Ein Sicherungsautomat löst nach Beendigung des Starthilfevorgangs aus. Um einen weiteren Starhilfevorgang einzuleiten, warten Sie bitte 5 Min. und drücken Sie den Sicherungsautomaten.
