Producttype	5-poorts PoE-netwerkswitch (4 PoE-poorten + 1 uplinkpoort)
Merk	Delta Dore
Model	SW4 POE
Afmetingen	105 mm × 28 mm × 84 mm
Gewicht	Ongeveer 200 g (schatting)
Voeding	Netadapter 230V AC, uitgang 48V DC / 1,35 A
PoE-normen	IEEE 802.3af (PoE) en IEEE 802.3at (PoE+)
Totaal PoE-vermogen	60 W max, tot 30 W per poort
Uitgebreide modus	Ja, tot 300 m met Cat.6-kabel (10 Mbps snelheid)
Poorten	4 PoE-poorten (poort 1-4) + 1 uplinkpoort (poort 5)
Snelheden	10/100 Mbps (Fast Ethernet)
Bedrijfstemperatuur	-10°C tot 40°C
Installatie	Plug & Play, geen configuratie, montage in VDI-kast mogelijk
Onderhoud en reiniging	Voeding loskoppelen voor reiniging, apparaat schoon, droog en goed geventileerd houden
Veiligheid	Aarding verplicht, behuizing niet openen, stof en vocht vermijden
Onderdelen en repareerbaarheid	Netadapter meegeleverd, geen door gebruiker te verwijderen onderdelen

Veelgestelde vragen - SW4 POE DELTA DORE

Welke zijn de PoE-poorten op de SW4 POE?

De PoE-poorten zijn poort 1 tot en met 4. Poort 5 is een uplinkpoort (geen PoE) voor het aansluiten van de router.

Wat is het maximale vermogen per PoE-poort?

Tot 30 W per poort, met een totaal vermogen van 60 W voor alle 4 poorten.

Hoe activeer ik de uitgebreide modus op de SW4 POE?

Gebruik de schakelaar aan de achterkant van het apparaat. In de stand ON kunnen poort 1-4 tot 300 meter bereiken (snelheid beperkt tot 10 Mbps). In de stand OFF is de afstand 100 meter met een snelheid van 100 Mbps.

Welke kabeltypes gebruiken voor de uitgebreide modus?

Gebruik voor de uitgebreide modus een Ethernet-kabel van categorie 6 (Cat.6) om de prestaties tot 300 meter te garanderen.

Is de SW4 POE compatibel met TYCAM-camera's?

Ja, hij is ontworpen om TYCAM 1100 INDOOR en TYCAM 2100 OUTDOOR camera's van stroom te voorzien, evenals elk apparaat dat compatibel is met PoE 802.3af/at.

Hoe weet ik of een PoE-apparaat correct van stroom wordt voorzien?

De PoE-status LED van de betreffende poort moet continu branden. Knippert hij, dan overschrijdt het vermogen 30 W. Is hij uit, dan is er geen PoE-apparaat aangesloten.

Wat moet ik doen als de PoE-MAX LED knippert?

Dat geeft aan dat het totale PoE-vermogen 60 W (maximum) bereikt. Verminder de belasting door een niet-essentieel apparaat los te koppelen.

Kan ik de SW4 POE in een VDI-kast installeren?

Ja, het apparaat is ontworpen om te worden gemonteerd in een VDI-communicatiekast. Zorg dat er 10 cm ruimte rond de ventilatieroosters is.

Heeft de SW4 POE configuratie nodig?

Nee, het is een Plug & Play-apparaat. Sluit de kabels en de voeding aan, het werkt direct zonder instellingen.

Welke voedingsspanning moet ik gebruiken?

Gebruik de meegeleverde 230V-adapter. De uitgang is 48V DC met een stroom van 1,35 A. Sluit geen andere adapter aan.

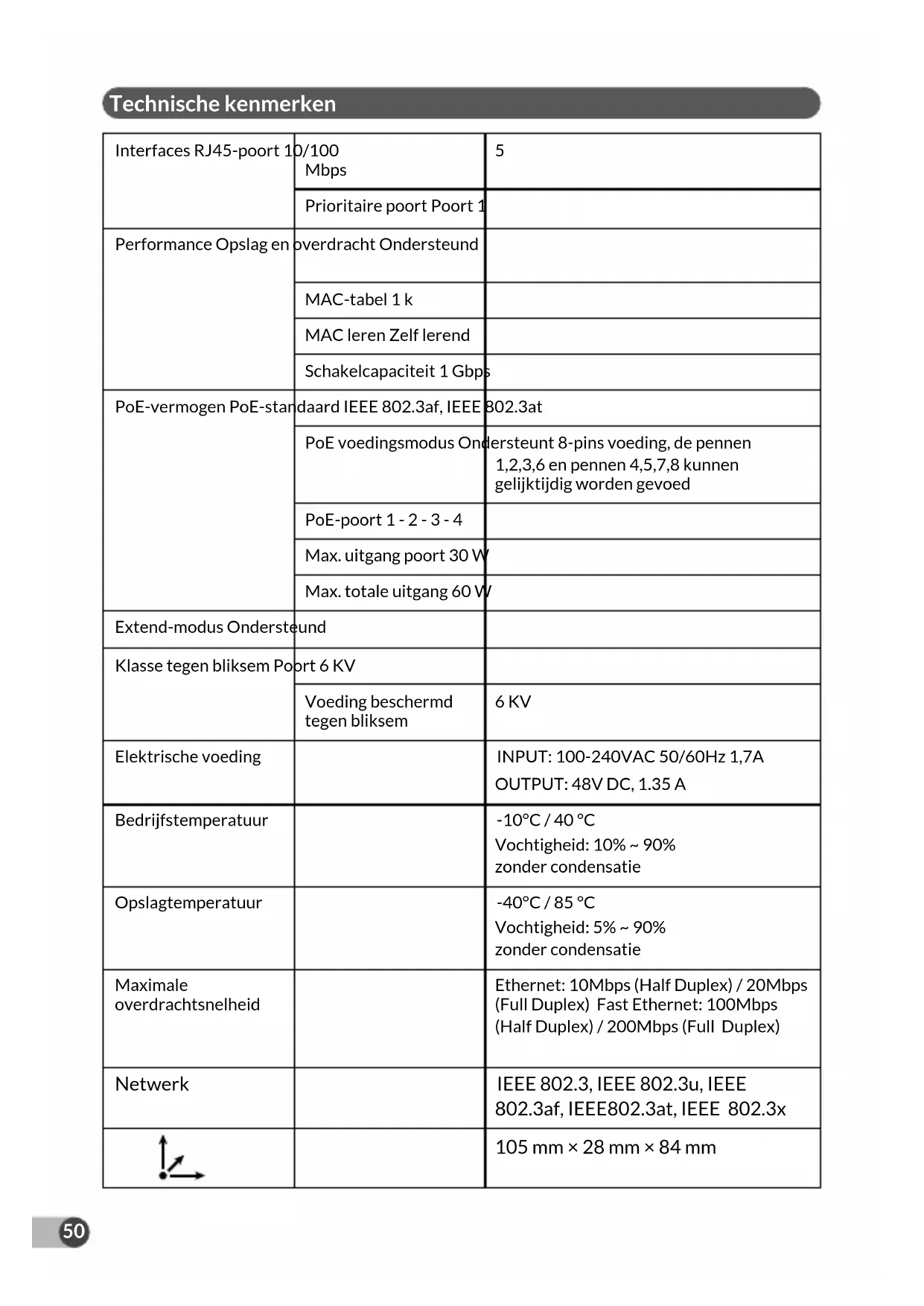

GEBRUIKSAANWIJZING SW4 POE DELTA DORE

Interfaces RJ45-poort 10/100Mbps	5
Prioritaire poort Poort 1
Performance Opslag en overdracht Ondersteund
MAC-tabel 1 k
MAC leren Zelf lerend
Schakelcapaciteit 1 Gbps
PoE-vermogen PoE-standaard IEEE 802.3af, IEEE 802.3at
PoE voedingsmodus Ondersteunt 8-pins voeding, de pennen 1,2,3,6 en pennen 4,5,7,8 kunnen gelijktijdig worden gevoed
PoE-poort 1 - 2 - 3 - 4
Max. uitgang poort 30 W
Max. totale uitgang 60 W
Extend-modus Ondersteund
Klasse tegen bliksem Poort 6 KV
Voeding beschermd tegen bliksem	6 KV
Elektrische voeding
Bedrijfstemperatuur
Opslagtemperatuur
Maximale overdrachtsnelheid
Netwerk

1 - Voorstelling 52
2 - Inhoud van de verpakking 52
3 - Omschrijving 53

3.1 Voorzijde 53

3.2 Achterzijde 53

4 - Aanbevelingen voor installatie 54

4.1 Voor een optimale werking 54
4.2 Te gebruiken kabel 54

5 - Installatie 55

5.1 Montage in VDI-box 55
5.2 Aansluiting 56
5.3 Extend-modus 56

Wegens de evolutie van de normen en van het materiaal verplichten de kenmerken, zoals aangegeven in de teksten en afbeeldingen van dit document, ons pas na bevestiging door onze diensten.

1 - Voorstelling

De SW4 PoE wordt gebruikt om, via de RJ45 Ethernet-link, de TYCAM 1100 INDOOR- en TYCAM 2100 OUTDOOR-camera's of elk PoE (Power over Ethernet) compatibel apparaat (maximaal 4) te voeden, volgens de 802.3af PoE- en PoE 802.3at-normen.

De voeding en gegevens kunnen gelijktijdig door de poorten 1, 2, 3 en 4 worden doorgestuurd.

Het maximale vermogen voor alle 4 uitgangen is 60 W.

De SW4 PoE ondersteunt de Extend-modus. Met Extend-modus en Category 6 Ethernet-kabel kan de datatransmissie-afstand tot 300 meter zijn.

Dit apparaat is "plug & play" en vereist geen speciale configuratie.

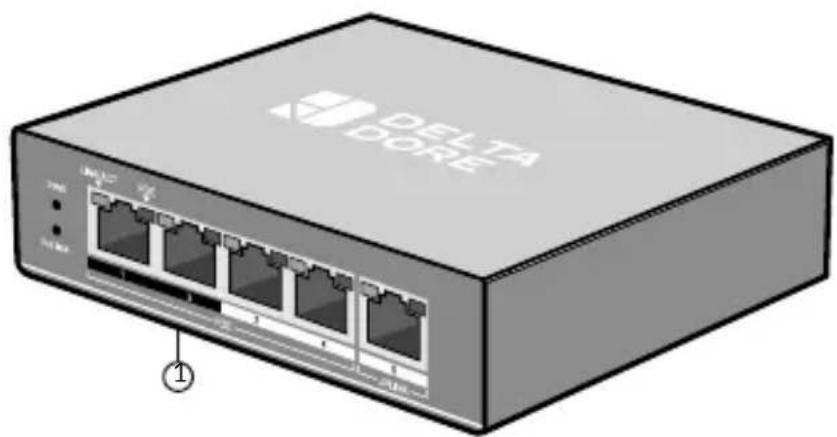

2 - Inhoud van de verpakking

① PoE SW4
② 230V netadapter

Lampje Status	Omschrijving
1 PWR	Brandt stabiel	Het apparaat is correct op de voeding aangesloten.
	Gedoofd Het apparaat is niet goed aangesloten of is niet op de voeding aangesloten.
2 PoE-MAX	Brandt stabiel	Het PoE-vermogen bereikt de onderste grenswaarde (6W).
	Knippert Het	PoE-vermogen bereikt zijn maximum (60 W).
	Gedoofd De PoE-voeding werkt naar behoren en het beschikbare PoE-vermogen is groter dan 6 W.
3 LINK-ACT	Brandt stabiel	De poort is correct aangesloten.
	Knippert Verzenden of ontvangen van gegevens op de poort
	Gedoofd De poort is niet correct aangesloten of is niet verbonden.
4 PoE status	Brandt stabiel	De poort is aangesloten en voedt het PoE-apparaat op de juiste manier.
	Knippert De PoE-uitvoer van de poort is hoger dan 30 W.
	Gedoofd Geen	POE-compatibel apparaat aangesloten.

⑤ PoE-poorten - 1, 2, 3, 4.
⑥ 5 poorten (UPLINK) router

3.2 Achterzijde

⑦ Keuzeschakelaar voor Extend-modus Raadpleeg § 5.3.
⑧ Aarding: Verbinding van de SW4 PoE-box met de aardverbinding.
⑨ Voeding: Gebruik de meegeleverde 230V-voedingsadapter.

4 - Aanbevelingen voor installatie

4.1 Voor een optimale werking

• Installeer de PoE SW4 binnenshuis in een droge, goed geventileerde en stofvrije omgeving.
• Zorg ervoor dat het apparaat stevig op een rek is bevestigd of op een stabiel oppervlak is geplaatst.
• Schakel de stroom uit voordat u de apparaten aansluit of loskoppelt.
• Antistatische voorzorgsmaatregelen: Stof kan elektrostatische adsorptie veroorzaken. Om het apparaat te beschermen tegen schade door statische elektriciteit, moet u de omgeving schoon, droog en goed geventileerd houden (regelmatig afstoffen is vereist).
• Ontkoppel de voeding van het apparaat tijdens het schoonmaken.

- Gebruik de meegeleverde voedingsadapter om het apparaat van stroom te voorzien.

Zorg ervoor dat de ingangsspanning overeenkomt met de waarde die wordt aangegeven op het apparaatlabel.

• Sluit de voeding naar het apparaat aan nadat alle andere verbindingen zijn aangesloten.
• Open de behuizing van het apparaat niet.
• Houd het apparaat uit de buurt van sterke stroom.
• Controleer of het apparaat op de aarding is aangesloten.
• Blokkeer de ventilatieroosters niet, houd een vrije ruimte van 10 cm aan elke kant van het apparaat.
• Plaats geen zware of grote voorwerpen op het apparaat.
• Voor APPARATUUR DIE VIA STOPCONTACT WORDT AANGESLOTEN, de netadapter dient als hoofdschakelaar. Het stopcontact dient zich dicht bij de apparatuur te bevinden en makkelijk bereikbaar te zijn.

4.2 Te gebruiken kabel

Kies de juiste kabel, afhankelijk van de afstand tussen de apparatuur die moet worden aangesloten en PoE SW4.

• Tot 200 meter: Gebruik een Ethernet-kabel van categorie 5.
• Van 200 tot 300 meter: Gebruik een Ethernet-kabel van categorie 6.

5 - Installatie

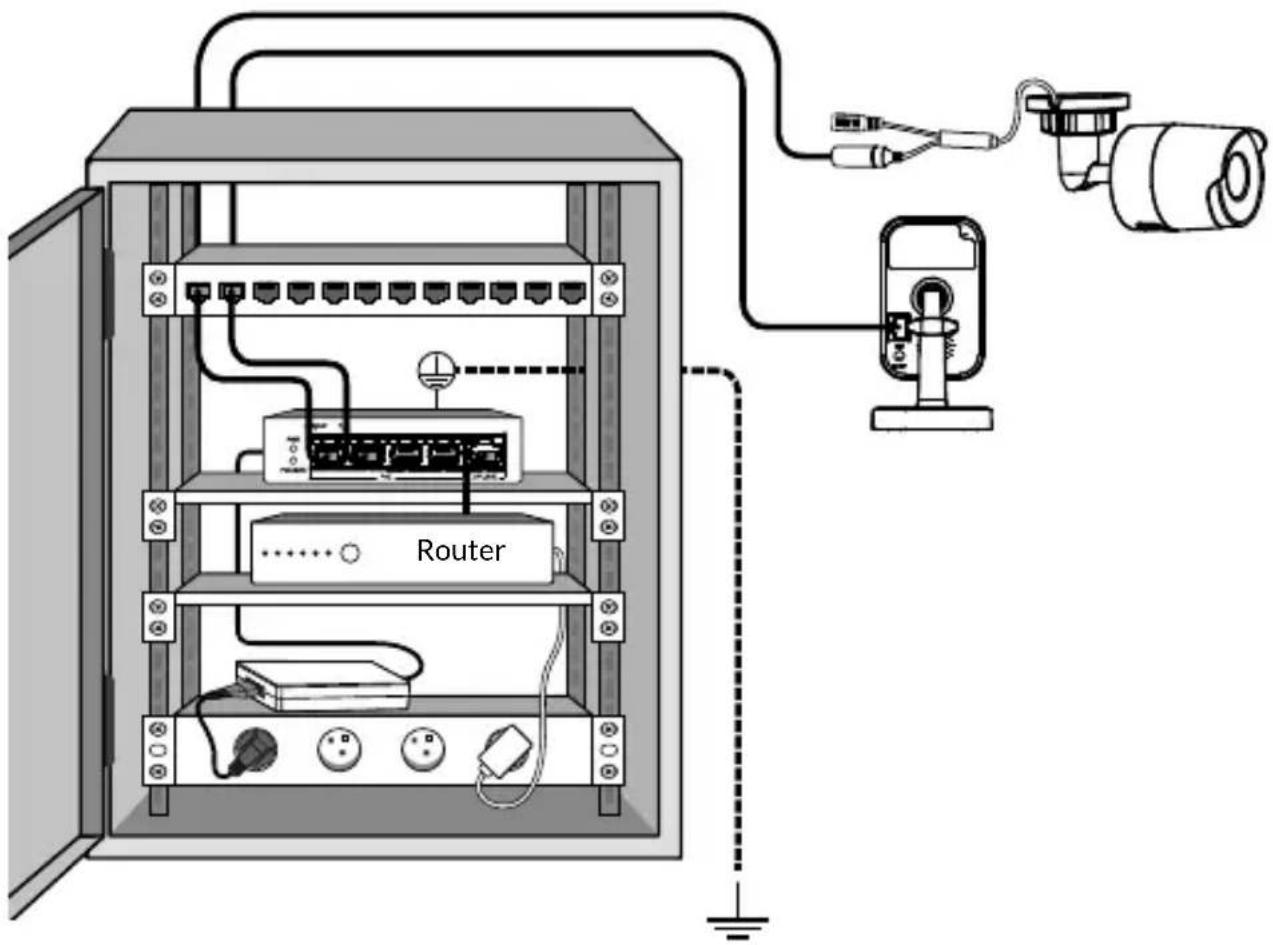

5.1 Montage in VDI-box

U kunt de PoE SW4 installeren in een VDI-communicatiekast (spraak, gegevens, afbeelding).

• Laat een ruimte van 10 cm aan elke kant van de ventilatieroosters.
• Sluit de PoE SW4-box aan op de aardverbinding.

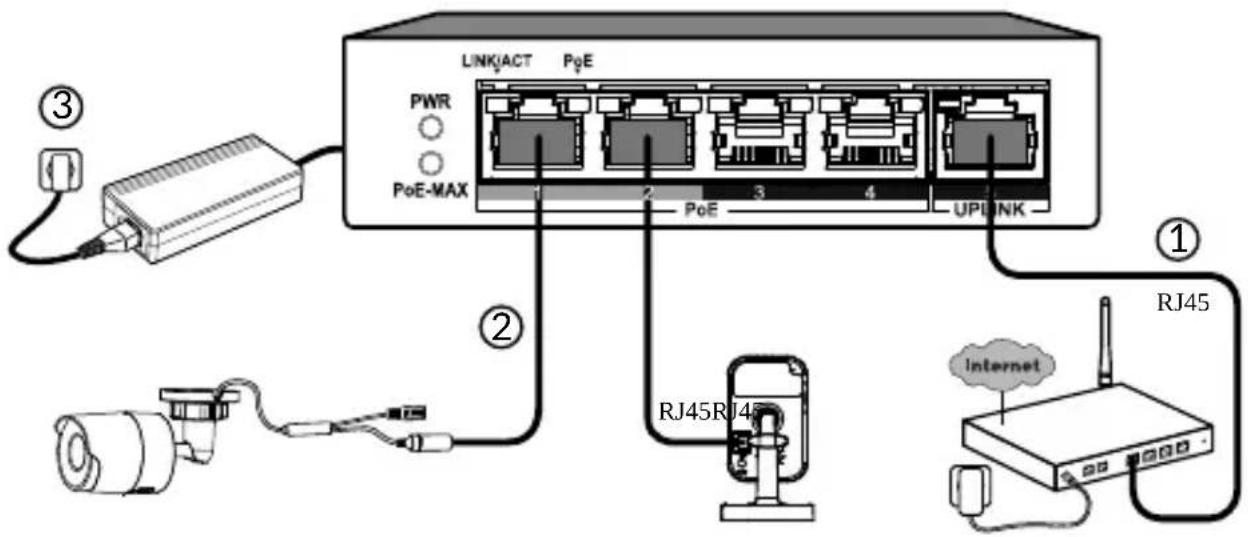

1 Verbind poort 5 (UPLINK) met uw router via een RJ45 Ethernet-kabel.

2 Sluit uw camera aan op poort 1 (prioritaire PoE-poort) met een Ethernet-kabel van categorie 5 of hoger.

Indien nodig kunt u elk ander compatibel apparaat (camera, IP-telefoon, draadloos toegangspunt, enz.) verbinden met poorten 2, 3 en 4.

3 Sluit de meegeleverde 230V-voedingsadapter aan.

LINK/ACT PoE PWR PoE-MAX 1 2 PoE 3 4 UPI/INK ① RJ45 Internet

5.3 Extend-modus

OFF ON

Extend

PORT 1-4

OFF Poorten 1-4: 100 meter / 100 MB
ON	Poorten 1-4: van 100 meter tot 300 meter / 10MB

Opmerking

Om de prestaties van de Extend-modus te garanderen, gebruikt u een Categorie 6.
