SW4 POE - Nettverkssvitsj DELTA DORE - Gratis bruksanvisning og manual

Produkttype	5-ports PoE-nettverkssvitsj (4 PoE-porter + 1 uplink-port)
Merke	Delta Dore
Modell	SW4 POE
Dimensjoner	105 mm × 28 mm × 84 mm
Vekt	Omtrent 200 g (estimat)
Strømforsyning	Nettadapter 230V AC, utgang 48V DC / 1,35 A
PoE-standarder	IEEE 802.3af (PoE) og IEEE 802.3at (PoE+)
Total PoE-effekt	60 W maks, opptil 30 W per port
Utvidet modus	Ja, opptil 300 m med Cat.6-kabel (hastighet 10 Mbps)
Porter	4 PoE-porter (porter 1-4) + 1 uplink-port (port 5)
Hastigheter	10/100 Mbps (Fast Ethernet)
Driftstemperatur	-10°C til 40°C
Installasjon	Plug & Play, ingen konfigurasjon, montering i VDI-koblingsboks mulig
Vedlikehold og rengjøring	Koble strømmen før rengjøring, hold enheten ren, tørr og godt ventilert
Sikkerhet	Jording obligatorisk, ikke åpne kabinettet, unngå støv og fuktighet
Reservedeler og reparerbarhet	Nettadapter medfølger, deler som ikke kan fjernes av brukeren

Ofte stilte spørsmål - SW4 POE DELTA DORE

Hvilke porter er PoE på SW4 POE?

PoE-portene er portene 1 til 4. Port 5 er en uplink-port (ikke PoE) for å koble til ruteren.

Hva er maksimal effekt per PoE-port?

Opptil 30 W per port, med en total effekt på 60 W for alle 4 porter.

Hvordan aktiverer jeg utvidet modus på SW4 POE?

Bruk bryteren på baksiden av enheten. I ON-posisjon kan portene 1-4 nå opptil 300 meter (hastighet begrenset til 10 Mbps). I OFF-posisjon er avstanden 100 meter med en hastighet på 100 Mbps.

Hvilke kabeltyper brukes med utvidet modus?

For utvidet modus, bruk en Ethernet-kabel av kategori 6 (Cat.6) for å sikre ytelse opptil 300 meter.

Er SW4 POE kompatibel med TYCAM-kameraer?

Ja, den er designet for å strømføre TYCAM 1100 INDOOR og TYCAM 2100 OUTDOOR-kameraer samt alle enheter som er kompatible med PoE 802.3af/at.

Hvordan vet jeg om en PoE-enhet er riktig strømført?

Lampen PoE status som tilsvarer porten skal være fast tent. Hvis den blinker, overstiger effekten 30 W. Hvis den er slukket, er ingen PoE-enhet tilkoblet.

Hva gjør jeg hvis PoE-MAX-lampen blinker?

Det indikerer at total PoE-effekt når 60 W (maksimum). Reduser belastningen ved å koble fra en ikke-essensiell enhet.

Kan jeg installere SW4 POE i en VDI-koblingsboks?

Ja, enheten er designet for montering i VDI-kommunikasjonsboks. Sørg for å la 10 cm plass rundt ventilasjonsgitter.

Trenger SW4 POE konfigurasjon?

Nei, det er en Plug & Play-enhet. Koble til kabler og strøm, den fungerer umiddelbart uten innstillinger.

Hvilken strømforsyningsspenning skal jeg bruke?

Bruk den medfølgende 230V-adapteren. Utgangen er 48V DC med en strøm på 1,35 A. Ikke koble til annen adapter.

BRUKSANVISNING SW4 POE DELTA DORE

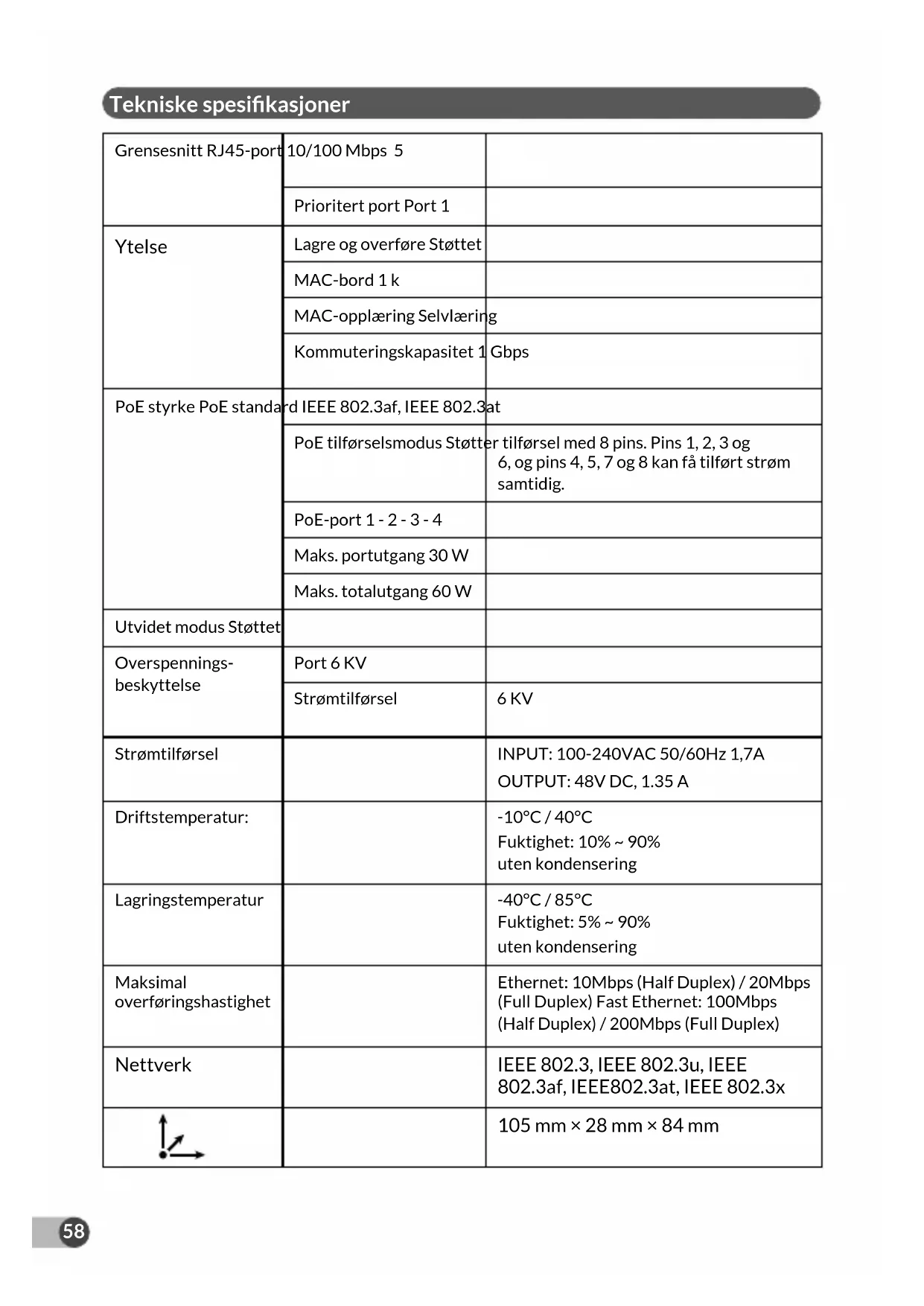

Tekniske spesifikasjoner

Grensesnitt RJ45-port	10/100 Mbps 5
	Prioritert port Port 1
Ytelse	Lagre og overføre Støttet
	MAC-bord 1 k
	MAC-opplæring Selvlæring
	Kommuteringskapasitet 1	Gbps
PoE styrke PoE standard	d IEEE 802.3af, IEEE 802.3at
	PoE tilførselsmodus Støtter tilførsel med 8 pins. Pins 1, 2, 3 og 6, og pins 4, 5, 7 og 8 kan få tilført strøm samtidig.
	PoE-port 1 - 2 - 3 - 4
	Maks. portutgang 30 W
	Maks. totalutgang 60 W
Utvidet modus Støttet
Overspenningsbeskyttelse	Port 6 KV
	Strømtilførsel	6 KV
Strømtilførsel		INPUT: 100-240VAC 50/60Hz 1,7A OUTPUT: 48V DC, 1.35 A
Driftstemperatur:		-10°C / 40°C Fuktighet: 10% ~ 90% uten kondensering
Lagringstemperatur		-40°C / 85°C Fuktighet: 5% ~ 90% uten kondensering
Maksimal overføringshastighet		Ethernet: 10Mbps (Half Duplex) / 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) / 200Mbps (Full Duplex)
Nettverk		IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE802.3at, IEEE 802.3x
		105 mm × 28 mm × 84 mm

1 - Presentasjon 60

2 - Emballasjens innhold 60

3 - Beskrivelse 61

3.1 Forside 61

3.2 Bakside 61

4 - Installasjonsråd 62

4.1 For å sikre optimal funksjon 62

4.2 Kabeltype som skal brukes 62

5 - Installasjon 63

5.1 Montering i VDI-boks 63

5.2 Tilkobling 64

5.3 Utvidet modus 64

Som en følge av endringer av standarder og på produkter, vil de spesifikasjonene som indikeres med tekst og bilder i dette dokumentet ikke være forpliktende for oss før de har blitt bekreftet og dokumentert av produsent.

1 - Presentasjon

PoE SW4 gjør det mulig å tilføre strøm, via Ethernet RJ45-forbindelsen, til TYCAM 1100 INNEND∅RS og TYCAM 2100 UTEND∅RS eller til ethvert PoE-

kompatibelt utstyr (Power over Ethernet) (maks. 4) med standardene PoE 802.3af og PoE 802.3at.

Strømtilførselen og dataene kan overføres samtidig via portene 1, 2, 3, og 4.

Maksimal effekt for alle de 4 utgangene er 60 W.

PoE SW4 støtter Extend-modus. Med utvidet modus og en Ethernet-kabel av typen kategori 6, kan avstanden for dataoverføring være på opptil 300 meter.

Dette er et «plug & play»-apparat som ikke krever noen form for spesiell konfigurering.

2 - Emballasjens innhold

① PoE SW4
② 230V strømadapter

Lampe Status	Beskrivelse
1PWR	Lyser fast Apparatet er riktig koblet til strømtilførselen.
	Slukket Apparatet mangler strømtilførsel.
2PoE-MAX	Lyser fast PoE-effekten er under minimums nivå (6W).
	Blinker PoE-effekten er over maksimums nivået (60 W).
	Slukket PoE-tilførselen fungerer som den skal.
3LINK-ACT	Lyser fast Den tilhørende porten er riktig tilkoblet.
	Blinker Overføring eller mottak av data på porten
	Slukket Den tilhørende porten er ikke riktig tilkoblet eller ikke tilkoblet.
4PoE status	Lyser fast Den tilhørende porten er riktig tilkoblet og får strømtilførsel fra PoE utgangen.
	Blinker PoE-effekten på den tilhørende porten er over 30 W.
	Slukket Ingen POE-kompatibel komponent er tilkoblet.

⑤ PoE-porter - 1, 2, 3, 4.
⑥ Port 5 (UPLINK) router

3.2 Bakside

⑦ Utvidet modusvelger. Se § 5.3.
⑧ Jordkontakt: Tilkobling av PoE SW4-boksen til en jordforbindelse.
⑨ Strømkontakt: Benytt alltid den vedlagte 230V strømadapteret.

OFF Extend PORT 1-4 PWR DC 48V

4 - Installasjonsråd

4.1 For å sikre optimal funksjon

• Installer PoE SW4 innendørs i et tørt, støvfritt og godt ventilert miljø.
• Forsikre deg om at apparatet er riktig festet til et rack eller plassert på et støtt underlag.
• Koble fra spenningstilførselen før du tilkobler eller kobler fra utstyr til POE portene.
• Antistatiske forholdsregler: For å sikre utstyret mot skader ved elektrostatisk utladning er det viktig at utstyret regelmessig rengjøres for støv.
• Sørg for at utstyret er strømløst under rengjøring.

• Bruk kun det vedlagte strømadapteret som strømforsyning til produktet.

• Koble strømtilførselen til apparatet etter å ha utført alle andre tilkoblinger.

• Apparatboksen må ikke åpnes.
• Plasser apparatet på god avstand fra utstyr med et stort strømforbruk
• Forsikre deg om at apparatet er riktig jordtilkoblet.
• Ventilasjonsristene må ikke tildekkes. Det må være 10 cm fritt rom på hver side av apparatet.
• Ikke plasser store eller tunge gjenstander på apparatet.
• For materiell som er tilkoblet strømnettet, så må tilkoblingspunktet være montert i nærheten av utstyret og lett tilgjengelig.

4.2 Kabeltype som skal brukes

Velg egnet kabeltype i forhold til avstanden mellom det utstyret som skal tilkobles og PoE SW4.

- Opptil 200 meter: Bruke en Ethernett-kabel i kategori 5:

- Fra 200 til 300 meter: Bruke en Ethernett-kabel i kategori 6:

5 - Installasjon

5.1 Montering i VDI-boks

Du kan installere PoE- SW4 i VDI-kommunikasjonsboks (Stemme, Data, Bilde).

• Respekter en avstand på 10 cm på hver side av lufteristene.
• Koble PoE SW4-boksen til jordkontakten.

Router

NO

5.2 Tilkobling

② Koble kameraet til port 1 (prioritert PoE-port) med en Ethernet-kabel i kategori 5 eller høyere.

Du kan tilkoble annet kompatibelt utstyr (kamera, IP-telefon, trådløst tilgangspunkt, osv...) til portene 2, 3 og 4 ved behov.
