BRUKSANVISNING Tycam 2100 DELTA DORE

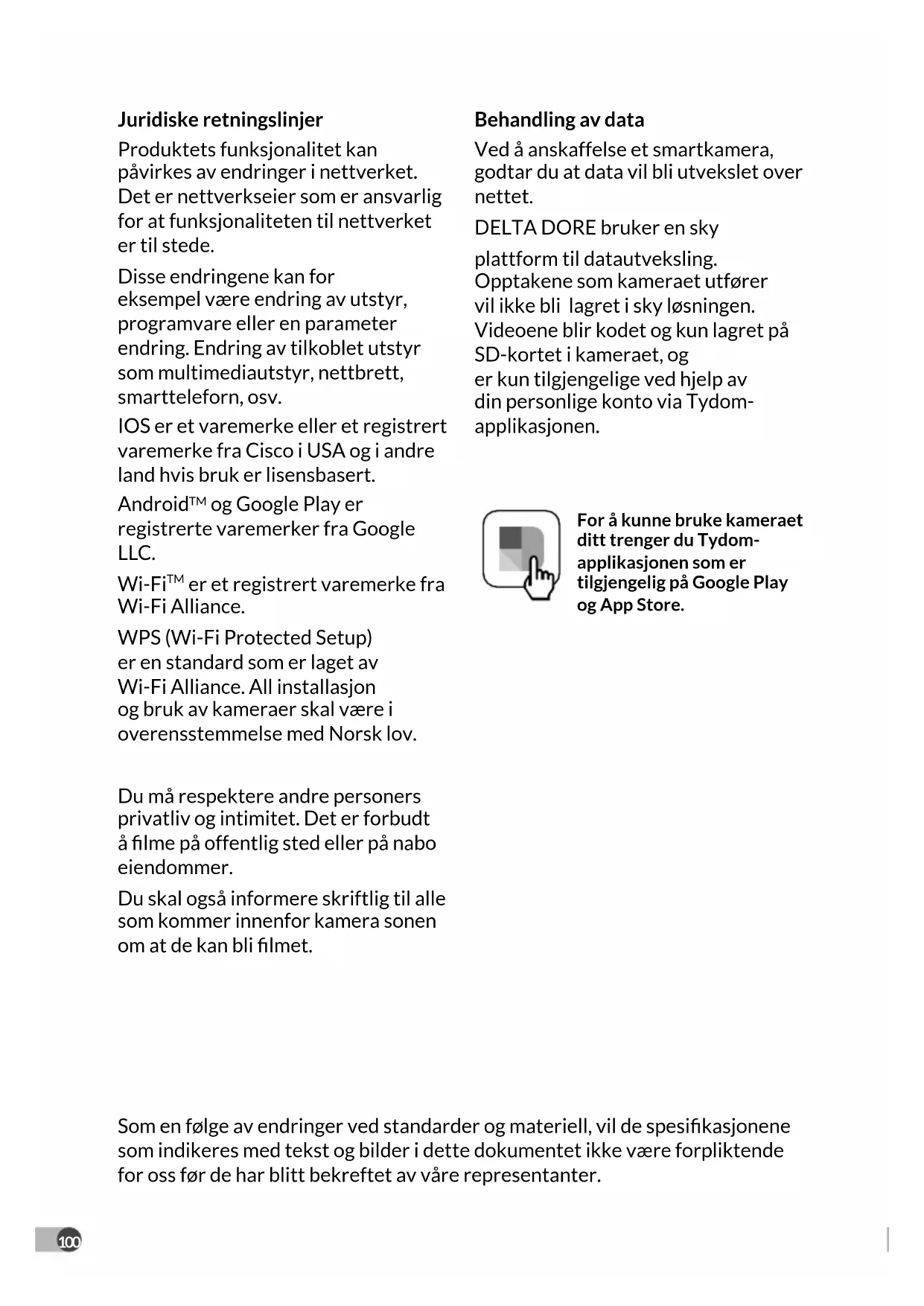

Juridiske retningslinjer Produktets funksjonalitet kan påvirkes av endringer i nettverket. Det er nettverkseier som er ansvarlig for at funksjonaliteten til nettverket er til stede. Disse endringene kan for eksempel være endring av utstyr, programvare eller en parameter endring. Endring av tilkoblet utstyr som multimediautstyr, nettbrett, smartteleforn, osv. IOS er et varemerke eller et registrert varemerke fra Cisco i USA og i andre land hvis bruk er lisensbasert. Android

og Google Play er registrerte varemerker fra Google LLC. Wi-Fi

er et registrert varemerke fra Wi-Fi Alliance. WPS (Wi-Fi Protected Setup) er en standard som er laget av Wi-Fi Alliance. All installasjon og bruk av kameraer skal være i overensstemmelse med Norsk lov. Du må respektere andre personers privatliv og intimitet. Det er forbudt å lme på offentlig sted eller på nabo eiendommer. Du skal også informere skriftlig til alle som kommer innenfor kamera sonen om at de kan bli lmet. Behandling av data Ved å anskaffelse et smartkamera, godtar du at data vil bli utvekslet over nettet. DELTA DORE bruker en sky plattform til datautveksling. Opptakene som kameraet utfører vil ikke bli lagret i sky løsningen. Videoene blir kodet og kun lagret på SD-kortet i kameraet, og er kun tilgjengelige ved hjelp av din personlige konto via Tydom- applikasjonen. For å kunne bruke kameraet ditt trenger du Tydom- applikasjonen som er tilgjengelig på Google Play og App Store. Som en følge av endringer ved standarder og materiell, vil de spesikasjonene som indikeres med tekst og bilder i dette dokumentet ikke være forpliktende for oss før de har blitt bekreftet av våre representanter.101

1 - Installasjonsråd 103

2 - Kameraenes funksjon 103

3 - Funksjon for detektering av bevegelse

5.7 Utskifting av minnekortet 107

6.6 Utskifting av minnekortet 109

7 - Tilkobling av kameraet. 111

10 - Tekniske spesikasjoner 113102

Kameraene Tycam 1100 innendørs og Tycam 2100 utendørs er utstyrt med en ny generasjon sensorer med høy oppløsning som gir godebilder selv under litt dårlige lysforhold. Når kameraet er til koblet trådlås router din, kan du visualisere boligen på smarttelefonen og ta opp videoer og bilder via Tydom-applikasjonen. Du kan da gjøre følgende: - Observere og høre (*). - Starte et opptak umiddelbart. - Snakke med familie og venner (*). - Se på video-opptakene. - Motta notikasjoner om detektering. Bildeanalysefunksjoner

• Detektering av bevegelse Kameraet detekterer alle bevegelser i en eller ere av de forhåndsdenerte, innrutede sonene.

• Detektering ved linjeoverskridelse. Kameraet detekterer enhver person som overskrider en forhåndsdenert detekteringslinje.

• Detektering ved soneoverskridelse Kameraet detekterer enhver person som går inn i eller ut av en forhåndsdenert sone. Andre funksjoner:

• Innstilling av overvåkingsmodus - Automatisk opptak ved detektering - Kontinuerlig opptak

• Behandling av opptak (lagring, sletting ...)

• Melding av hendelser

• Visualisering av detekteringsvarsler

• Mulighet for å snu det bildet som er tatt

1 - Installasjonsråd

For å sikre optimal funksjon:

• Unngå å installere kameraet på et sted hvor det kan bli utsatt for sterke lyssvingninger (motlys) eller hvor det er for mørkt.

• Forsikre deg om at det ikke nnes noen reekterende overater nær kameralinsen.

• Ikke plasser kameraet på et utstøtt underlag som kan forårsake vibrasjoner.

• Unngå å plassere det i nærheten av en varmekilde.

• Ikke ta på linsen med ngrene.

• Ikke utsett kameraet for direkte sollys.

• Ikke utsett kameraet for slag eller støt.

• Installer Tycam 1100 Innendørskameraet på et tørt og godt ventilert sted.

• Elektromagnetisk stråling kan påvirke overføringen av videodata samt bildekvaliteten. Ikke installer kameraet nær en elektromagnetisk strålingskilde.

• Installasjonen må utføres i henhold til gjeldende regler for video- overvåking.

• Forsikre deg om at alt tilknyttet utstyr ikke får spenningstilførsel under installasjonen.

• For det materiellet som er tilkoblet med strømkontakt, må strømkontaktens sokkel være installert i nærheten av materiellet og lett tilgjengelig.

2 - Kameraenes funksjon

Vedlikehold av Tycam 2100 Outdoorkameraene:

• Sjekk regelmessig at det ikke nnes insekter eller edderkoppspinn som kan utløse falske alarmer. Bruk en myk og lett fuktig klut til å rengjøre linsen på Outdoorkameraet.

• Sjekk kameraets ledninger og tilkoblinger regelmessig. Opptak av videoer

• Videoene slettes automatisk etter 30 dager.

• Når minnekortets lagringsgrense er nådd, blir de eldste videoene slettet automatisk.

• Opptakets varighet kan variere i forhold til bevegelsen i bildet. Disse verdiene er kun gitt som veiledning, og kan ikke garanteres.

• Minnekortets levetid er avhengig av type SD-kort som er benyttet. Det er kun det SD-kortet som leveres med kameraet som gjør det mulig å forsikre en driftsvarighet på 2 år. De 2 detekteringsmodiene med overskriding krever spesielle installasjonsbetingelser: se §4 Videoene tas opp i ”middels” oppløsningskvalitet. Hver video som tas opp ved detektering starter 5 sekunder før hendelsen for en total varighet på 35 sekunder.104

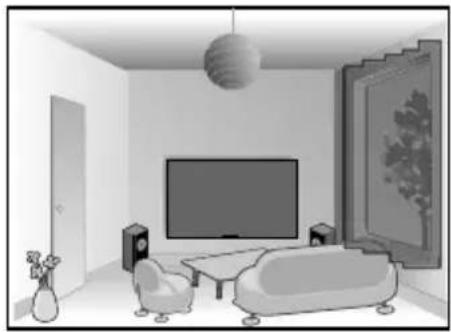

3 - Funksjon for detektering av bevegelse i en eller ere soner

Tycom-kameraene 1100/2100 overvåker sonen(e) ved hjelp av videoanalyse slik at hver bevegelse blir detektert. Tycam 1100 er i tillegg utstyrt med varmedetektering ved hjelp av en passiv, infrarød sensor (PIR). Materialiser sonen eller sonene som skal ekskluderes i henhold til et rutenett i Tydom- applikasjonen. Denne detekteringsmodusen krever ingen spesielle monteringsbetingelser.

4 - Funksjon for bildeanalyse (SMART DETECT)

For å oppnå optimal analyse av bevegelsene i kameraets synsfelt, må det plasseres i egnet høyde og avstand fra den sonen som skal overvåkes. Kamerahøyde Tycam 1100 Innendørs - h: 2 m minimum Tycam 2100 Outdoor- h: 4 m minimum Avstand fra sonen som skal overvåkes Anbefalte synsfelt (kun veilende og vil kunne variere i forhold til omgivelsene): Minimum: 2,5 m / Maksimum: 10 m (TYCAM 1100) eller 30 m (TYCAM 2100) Kameraaksens minimumsvinkel: 15°. Sjekk at den detekterte personen ikke virker for liten eller for stor på bildet. 15° Mini 2,50 m h105

4.1.1 Detektering av linjeoverskridelse

Orienter og plasser kameraet i anbefalt høyde for å sikre riktig detektering av linjeoverskridelse. Dener en overskridelseslinje i Tydom-applikasjonen. Enhver person som overskrider denne linjen blir detektert.

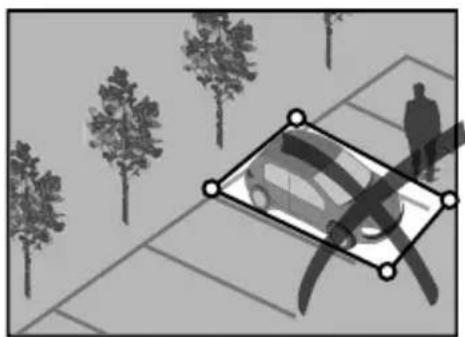

4.2.2 Detektering av soneoverskridelse

Flytt hjørnene i rektangelet med Tydom-applikasjonen for å denere en inntrengningssone. Enhver person som går inn i denne sonen blir detektert. For å sikre riktig detektering, sjekk at sonen som skal overvåkes ikke benner seg i kanten av bildet.

• For å oppnå optimal funksjon, må installasjonsrådene etterkommes: Kameraets høyde / avstand / plasseringsvinkel.

• Du kan stille inn detekteringens følsomhet med Tydom- applikasjonen uansett hvilken driftsmodus du har valgt.

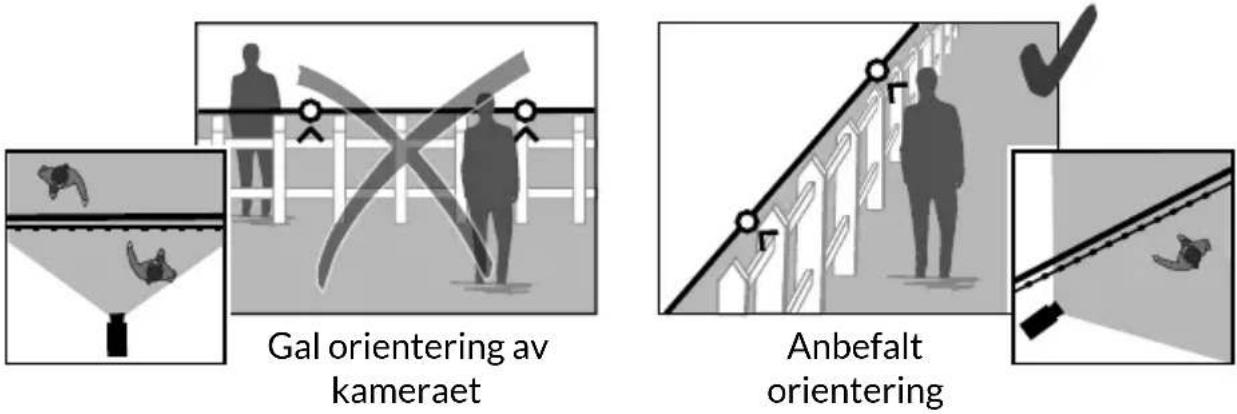

• Når parametreringen av kameraet er avsluttet, er det svært viktig å utføre en detekteringstest for å forsikre seg om at kameraet analyserer riktig den scenen som skal overvåkes og detekterer bevegelsene på en effektiv måte. Gal orientering av kameraet Anbefalt orientering106

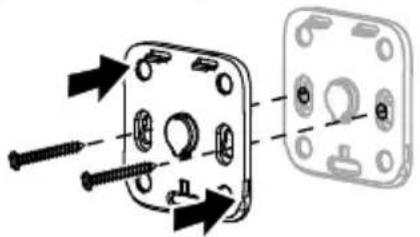

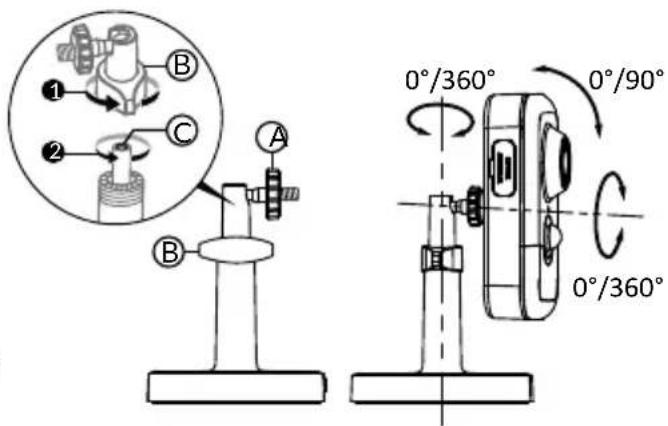

- Skru på braketten på baksiden av kameraet. - Plasser kameraet på vegg eller i tak. - Løsne mutteren B, - till inn kameraet i riktig posisjon, og stram deretter til mutterne A og B. - Hvis kameraet ikke holdes riktig, løsne skruen C for å styrke strammingen av mutter B.

6 - Installasjonsveiledning

Regelverksdokumentasjon

1 - Minnekortets plass

Fast rødt: Igangsetting av kameraet. Fast blå: Kameraet er koblet til nettverket. Sakte blinkende rødt: Ingen forbindelse til serveren (sjekkbrannmurenogforeldrekontrollen) Sakte blinkende blått: Kamerakommunikasjon på nettverket. Blinker raskt rødt: Installasjon av sikkerhet. Blinker raskt blått: oppdatering av kameraet. Blinker rødt/blått annenhver gang: Venter på å lese QR-kode eller ingen tildelt IP-adresse. (sjekkatDHCP-funksjoneneraktivertpåruterendinogat Wi-Fi-nettverketerinnenrekkevidde).

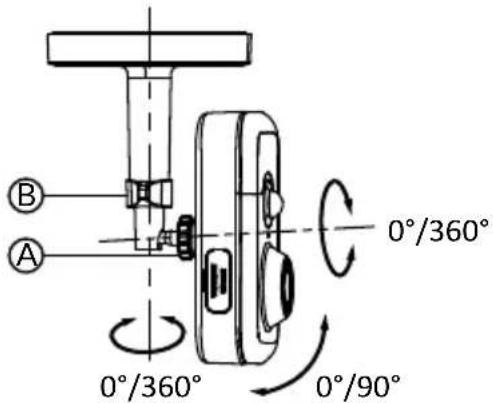

- Løsne mutterne A og B, - Orienter kameraet riktig, og stram deretter til mutterne A og B.

Tycam 1100 Innendørskameraet er allerede utstyrt med et minnekort. Dette kortet gjør det mulig å lagre lesbare, krypterte videoer kun med Tydom- applikasjonen. Du kan øke opptakskapasiteten ved å installere et kort med større kapasitet (Micro SD/ SD HC/ SD HX klasse 10 obligatorisk).

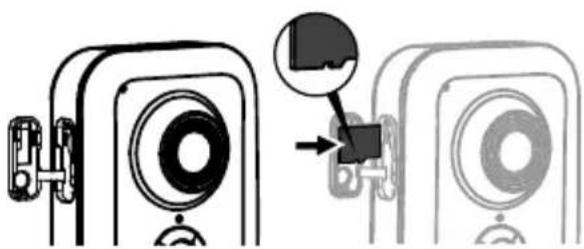

5.7 Utskifting av minnekortet

- Slå av strømmen til kameraet. - Åpne beskyttelsesdekselet - Sett inn det nye minnekortet. Respekter den angitte retningen. - Formater kortet med Tydom-applikasjonen. NB! Sett inn minnekortet rett vei. Drill Template Screw hole All:for Mounng Base

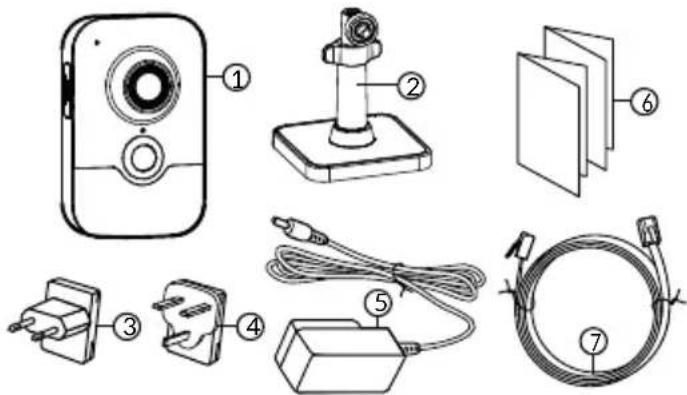

5 - Adapter for strømnettet

6 - Nøkkel til minnekortets deksel

10 - Installasjonsveiledning

Regelverksdokumentasjon

7 - Minnekortets plass

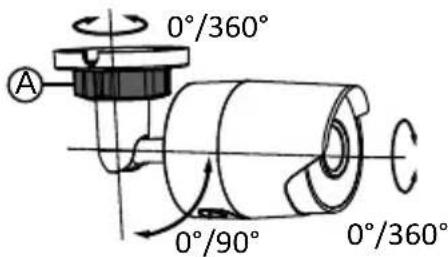

- Løsne mutteren A. - Still inn kameraet i riktig posisjon og stram mutteren.

Tycam 2100 Outdoorkameraet er allerede utstyrt med et minnekort. Dette kortet gjør det mulig å lagre lesbare, krypterte videoer kun med Tydom-applikasjonen. Du kan øke opptakskapasiteten ved å installere et kort med større kapasitet.

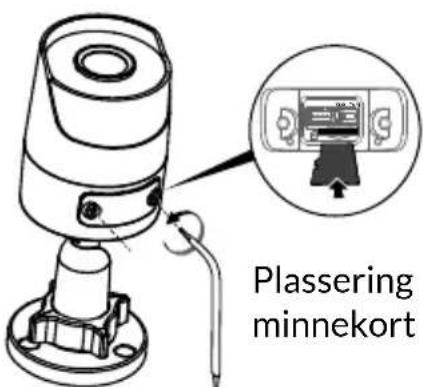

6.6 Utskifting av minnekortet

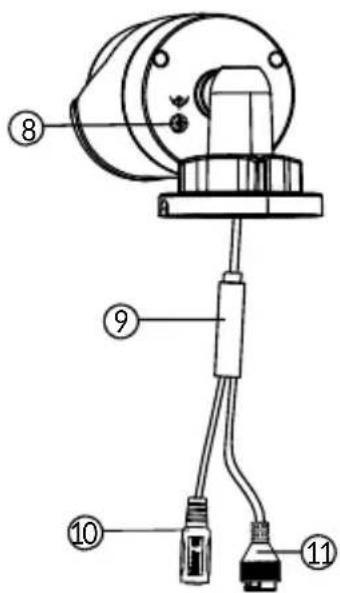

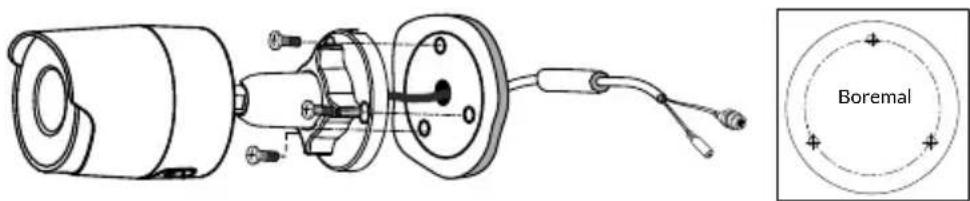

For installasjoner som krever tilkobling av kontakter Outdoor, en ekstra ekstern tilkoblingsboks er tilgjengelig. BRE Tycam 2100 Outdoor - Ref.: 6417008 Boremal110

tvinnede ledningsparene blir ført inn i riktig rekkefølge.

4. Sett nettverkskontakten (3) inn i kameraets (1)

inn i det vanntette dekselet (4), og skru strammemutteren (6) på dekselet (4) uten å stramme helt til.

tilkoblingen av RJ45-kontakten er utført.

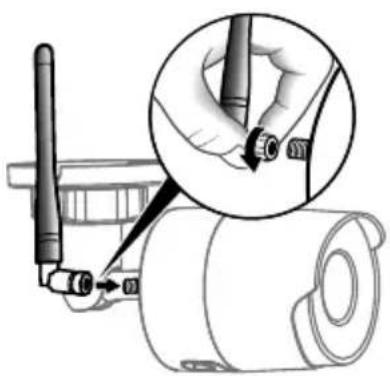

Dersom du bruker Wi-Fi-modus til å koble kameraet til det lokale nettverket (se§ 4), skru antennen på kameraet for hånd. Dersom du bruker en annen tilkoblingsmodus, feste dekselet til antennekontakten for å sikre at denne er vanntett.

7 - Tilkobling av kameraet.

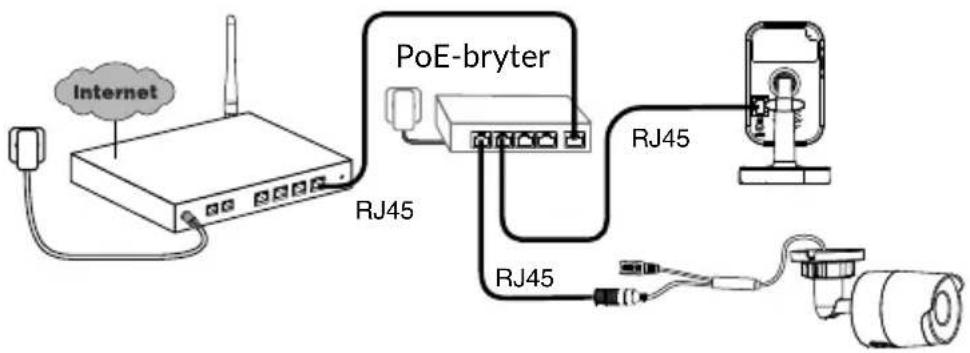

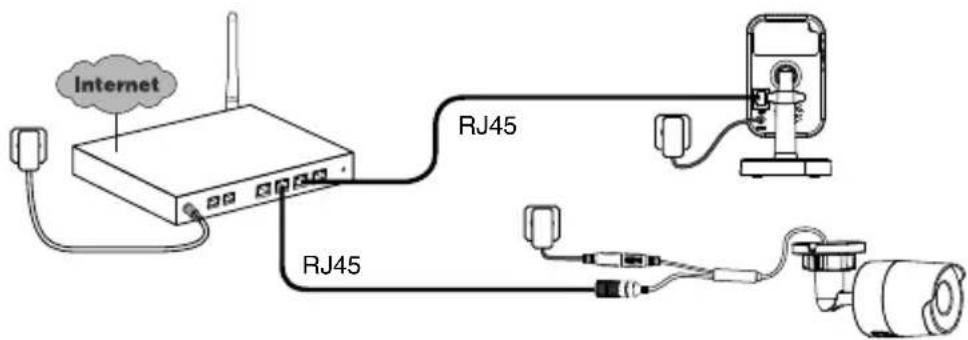

Velg tilkoblingsmodus: WiFi WPS Tilkoblingsmodus med Wi-Fi-forbindelse (2,4 Ghz). Det lokale Wi-Fi-nettverket må nødvendigvis være sikret. WPS-tilkobling: Sjekk kompatibiliteten med trådlås router din. Ethernet Tilkoblingsmodus med Ethernet-forbindelse RJ45 (Kat. 5E, maks. 100 m). POE PoE-tilkoblingsmodus gjør det mulig å tilføre strøm til kameraet via Ethernet-forbindelsen RJ45. Dette krever installasjon av en Switch eller en PoE-injektor, samt en Ethernet-kabel av kategori 6 (ikke vedlagt). Maks. type og lengde avhengig av type switch (PoE SW4: maks. 250 m). RJ45 RJ45 RJ45 RJ45 RJ45 PoE-bryter Opsjon PoE-switch: Poe SW4 Ref.: 6417010 RJ45-kabelen er kort nødvendig for denne modusen.112 Router-hastighet Kameraets oppløsning blir automatisk justert i henhold til den tilgjengelige internetthastigheten. Hvis du har problemer med ekstern tilkobling, kan du endre oppløsningen på kameraet i appen. Denne innstillingen kan bare vises eksternt. Router krever 100 kbit/s til sin egen drift.

8 - Tydom-applikasjon

Knytt kameraet til Tydom-applikasjonen samtidig som du forsikrer deg om at smarttelefonen/nettbrettet er riktig koblet til det samme lokale nettverket. Start Tydom-applikasjonen og la deg veilede. Du kan knytte sammen opptil 8 kameraer.

Start Tydom-applikasjonen for å fjerne kameraet fra systemet. Meny> Mitt utstyr > Kamera> Slette Første spenningstilførsel:

• Når spenningen tilføres for første gang eller etter å ha slettet kameraet, er den tiden som er nødvendig for å opprette kobling til den sikrede serveren på omtrent 2 minutter. Dette kan vare i opptil 7 minutter dersom det nødvendig med oppdatering av programvare. Innstilling av oppløsning Hastighet som kameraet bruker Høy 900 kbit/s Middels 450 kbit/s Lav 300 kbit/s113

10 - Tekniske spesikasjoner

Integrert sirene Maks. 85 db - Brukstemperatur og fuktighet -10°C / +40°C 10% ~ 95% uten kondensering -30°C / +60°C 10% ~ 95% uten kondensering Lagringstemperatur og fuktighet -20°C / +60°C - 0% ~ 90% uten kondensering Beskyttelsegrad
