INSTRUKCJA OBSŁUGI Tycam 2100 DELTA DORE

Instrukcja instalacji

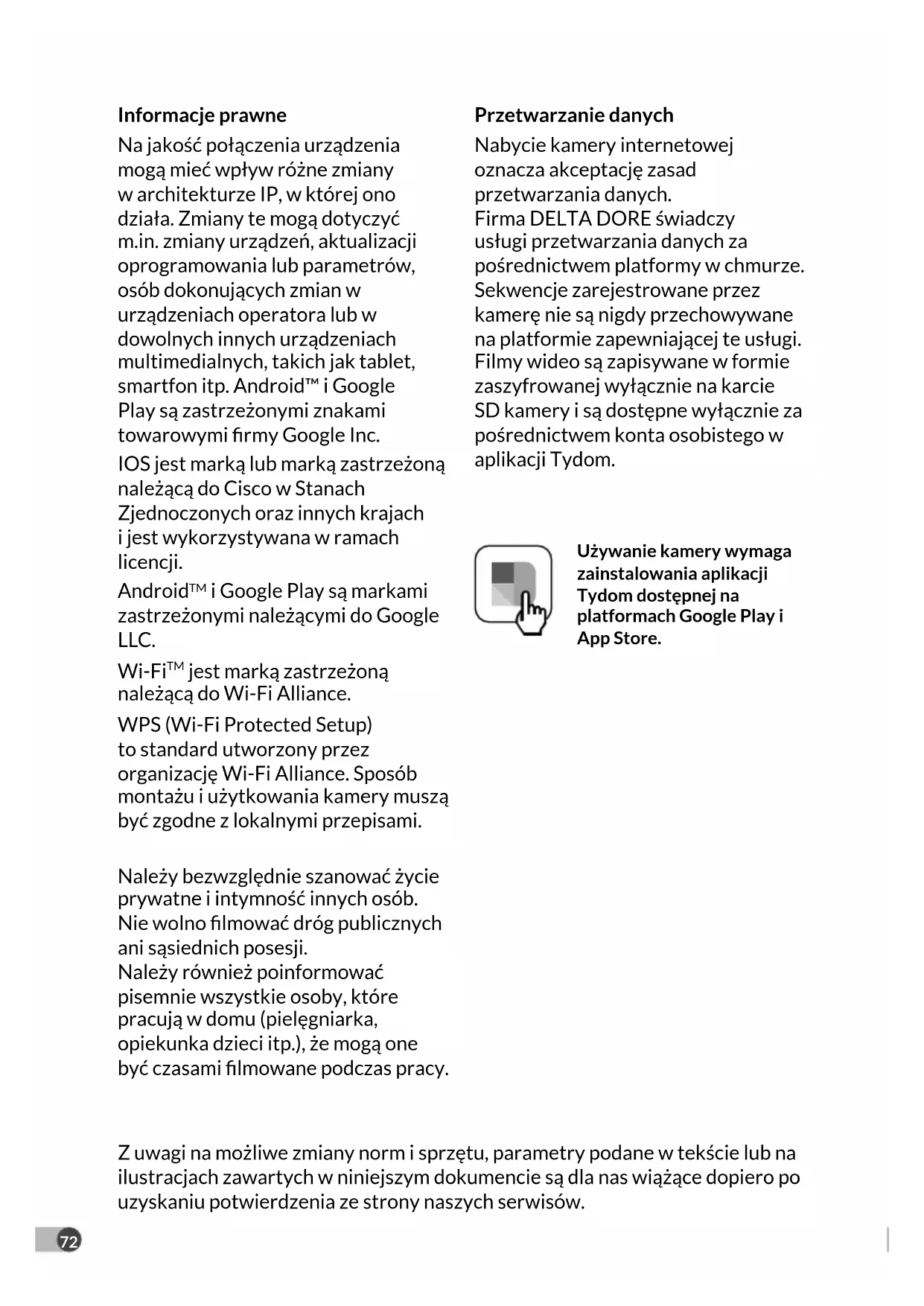

Informacje prawne Na jakość połączenia urządzenia mogą mieć wpływ różne zmiany w architekturze IP, w której ono działa. Zmiany te mogą dotyczyć m.in. zmiany urządzeń, aktualizacji oprogramowania lub parametrów, osób dokonujących zmian w urządzeniach operatora lub w dowolnych innych urządzeniach multimedialnych, takich jak tablet, smartfon itp. Android™ i Google Play są zastrzeżonymi znakami towarowymi rmy Google Inc. IOS jest marką lub marką zastrzeżoną należącą do Cisco w Stanach Zjednoczonych oraz innych krajach i jest wykorzystywana w ramach licencji. Android

i Google Play są markami zastrzeżonymi należącymi do Google LLC. Wi-Fi

jest marką zastrzeżoną należącą do Wi-Fi Alliance. WPS (Wi-Fi Protected Setup) to standard utworzony przez organizację Wi-Fi Alliance. Sposób montażu i użytkowania kamery muszą być zgodne z lokalnymi przepisami. Należy bezwzględnie szanować życie prywatne i intymność innych osób. Nie wolno lmować dróg publicznych ani sąsiednich posesji. Należy również poinformować pisemnie wszystkie osoby, które pracują w domu (pielęgniarka, opiekunka dzieci itp.), że mogą one być czasami lmowane podczas pracy. Przetwarzanie danych Nabycie kamery internetowej oznacza akceptację zasad przetwarzania danych. Firma DELTA DORE świadczy usługi przetwarzania danych za pośrednictwem platformy w chmurze. Sekwencje zarejestrowane przez kamerę nie są nigdy przechowywane na platformie zapewniającej te usługi. Filmy wideo są zapisywane w formie zaszyfrowanej wyłącznie na karcie SD kamery i są dostępne wyłącznie za pośrednictwem konta osobistego w aplikacji Tydom. Używanie kamery wymaga zainstalowania aplikacji Tydom dostępnej na platformach Google Play i App Store. Z uwagi na możliwe zmiany norm i sprzętu, parametry podane w tekście lub na ilustracjach zawartych w niniejszym dokumencie są dla nas wiążące dopiero po uzyskaniu potwierdzenia ze strony naszych serwisów.73

1 - Zalecenia dotyczące instalacji 75

2 - Działanie kamer 75

3 - Działanie wykrywania ruchu w jednym

obszarze lub w wielu obszarach 76

4 - Działanie funkcji analizy obrazu (SMART DETECT) 76

4.1 Wybór trybu wykrywania 77

5.3 Montaż wspornika 78

5.7 Wymiana karty pamięci 79

6.6 Wymiana karty pamięci 81

6.7 Uszczelniająca rurka osłonowa na przewód RJ-45 82

7 - Podłączanie kamery 83

8 - Aplikacja Tydom 84

10 - Dane techniczne 8574

Kamery Tycam 1100 Indoor i Tycam 2100 Outdoor są wyposażone w czujniki nowej generacji o wysokiej rozdzielczości zapewniające wysoką jakość obrazu niezależnie od warunków oświetlenia. Po podłączeniu kamery do router bezprzewodowy rejestrowany przez nią obraz można wyświetlać na smartfonie i rejestrować lmy oraz zdjęcia za pośrednictwem aplikacji Tydom. Możliwe są następujące operacje zdalne: — obserwacja i nasłuch (*), — natychmiastowe rozpoczęcie rejestracji, — rozmowa z rodziną i bliskimi (*), — przeglądanie zarejestrowanych nagrań wideo, — odbiór powiadomień o wykryciu. Funkcje analizy obrazów

• Wykrywanie ruchu Kamera wykrywa ruch w jednym obszarze lub w większej liczbie predeniowanych obszarów siatki.

• Wykrywanie przekroczenia linii Kamera wykrywa każdą osobę, która przekroczy wstępnie zdeniowaną linię wykrywania.

• Wykrywanie wykroczenia poza obszar Kamera wykrywa każdego wchodzącego lub wychodzącego ze zdeniowanej strefy wykrywania. Inne funkcje:

• Ustawienia trybu nadzoru. — Automatyczna rejestracja po wykryciu. — Rejestracja ciągła.

• Zarządzanie nagraniami (zapisywanie, usuwanie itp.).

• Powiadamianie o zdarzeniach.

• Wizualizacja alarmów w przypadku wykrycia.

• Odwracanie zarejestrowanego obrazu.

• Kompensacja oświetlenia od tyłu.

• Wbudowana syrena (*)

• Możliwe przypisanie za pomocą Kodu QR (*) TYCAM 1100 Oba (2) tryby wykrywania przekroczenia wymagają specjalnych warunków instalacji: patrz §475

1 - Zalecenia dotyczące instalacji

Aby zapewnić optymalne działanie:

• Unikać montowania kamery w miejscach, w których występują znaczne zmiany jasności (światło od tyłu) lub które są zbyt ciemne.

• Upewniać się, że w pobliżu obiektywu kamery nie występują powierzchnie odblaskowe.

• Nie montować kamery na niestabilnym wsporniku, który może wywoływać drgania.

• Unikać bliskości źródeł ciepła.

• Nie dotykać obiektywu palcami.

• Nie wystawiać kamery na bezpośrednie działanie promieni słonecznych.

• Nie poddawać kamery wstrząsom.

• Kamerę Tycam 1100 Indoor należy montować w miejscu suchym z dobrą wentylacją.

• Promieniowanie elektromagnetyczne może niekorzystnie wpływać na przesyłanie danych wideo i jakość obrazu. Nie montować kamery w pobliżu źródła promieniowania elektromagnetycznego.

• Instalację należy wykonać zgodnie z zasadami sztuki nadzoru wideo.

• Podczas instalacji upewnić się, że zasilanie wszystkich powiązanych urządzeń jest wyłączone.

gniazdo sieciowe musi być zainstalowane blisko urządzenia i musi być łatwo dostępne.

Konserwacja kamer Tycam 2100 Outdoor:

• Regularnie sprawdzać, czy nie występują owady lub pajęczyny, które mogą powodować wzbudzanie fałszywych alarmów. Do czyszczenia obiektywu kamery zewnętrznej używać miękkiej, lekko wilgotnej ściereczki.

• Okresowo sprawdzać okablowanie i połączenia kamery. Rejestracja nagrań wideo

• Nagrania wideo są automatycznie usuwane po 30 dniach.

• W przypadku zapełnienia całej karty pamięci automatycznie usuwane są najstarsze nagrania.

• Czas rejestracji może się zmieniać w zależności od ruchu w obrazie. Wartości są podane orientacyjnie i nie mogą zostać zagwarantowane.

• Trwałość karty pamięci zależy od używanej karty SD. Dwuletni czas działania może zapewnić jedynie karta SD dostarczona z kamerą. Oba (2) tryby wykrywania przekroczenia wymagają specjalnych warunków instalacji: patrz §4 Filmy są rejestrowane w „średniej” rozdzielczości. Każdy lm nagrany w momencie wykrycia rozpoczyna się 5 sekund przed zdarzeniem i trwa łącznie 35 sekund76

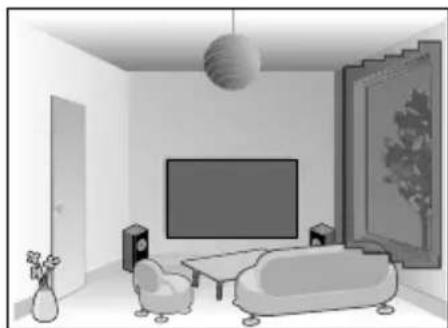

3 - Działanie wykrywania ruchu w jednym

obszarze lub w wielu obszarach Kamery Tycam 1100/2100 monitorują obszar lub obszary za pomocą analizy wideo, aby wykryć każdy ruch. Tycam 1100 wykorzystuje również wykrywanie ciepła za pomocą pasywnego czujnika podczerwieni (PIR). Zmaterializuj strefę lub strefy, które mają zostać wykluczone, zgodnie z siatką w aplikacji Tydom. Ten tryb wykrywania nie wymaga szczególnych warunków instalacji.

4 - Działanie funkcji analizy obrazu (SMART DETECT)

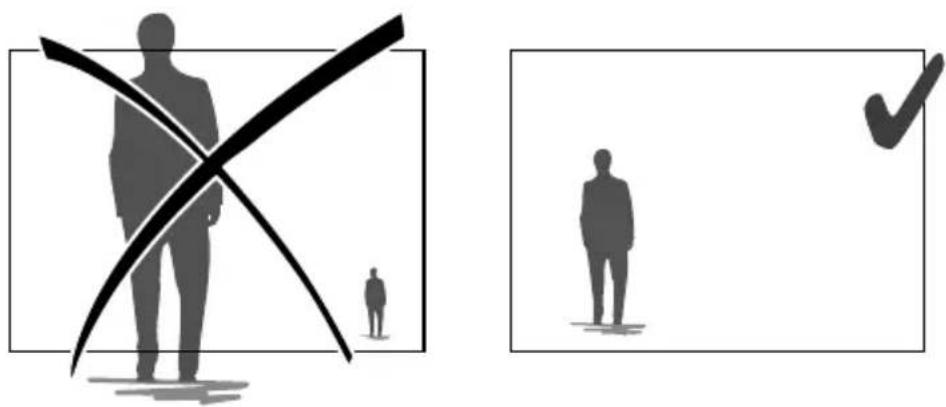

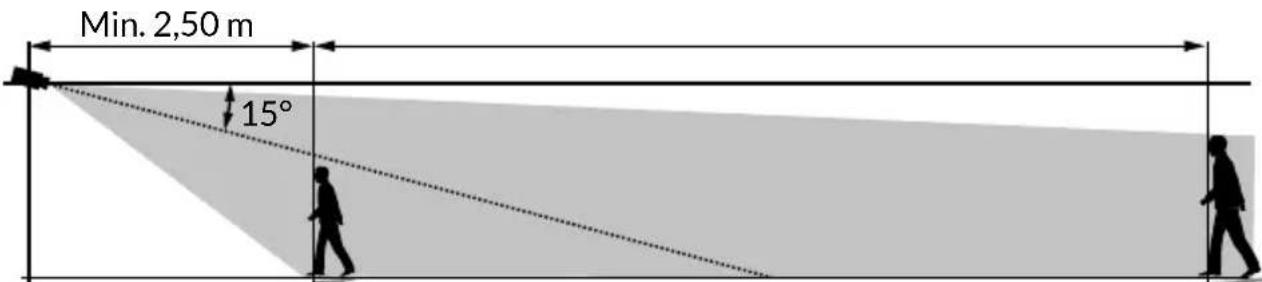

Aby uzyskać optymalną analizę ruchów w polu widzenia kamery, należy ją ustawić na odpowiedniej wysokości i w odpowiedniej odległości od nadzorowanej strefy. Wysokość kamery Tycam 1100 Indoor — h: co najmniej 2 m. Tycam 2100 Outdoor — h: co najmniej 4 m. Odległość od nadzorowanej strefy Zalecane pola widzenia : Minimalne: 2,5 m / Maksymalne: 10 m (TYCAM 1100) lub 30 m (TYCAM 2100) Minimalny kąt osi kamery: 15°. Należy zwracać uwagę, aby wykrywana osoba nie pojawiała się na obrazie jako zbyt mała lub zbyt duża. 15° Mini 2,50 m

4.1 Wybór trybu wykrywania

Za pomocą aplikacji Tydom wybrać tryb wykrywania dostosowany do nadzorowanej strefy.

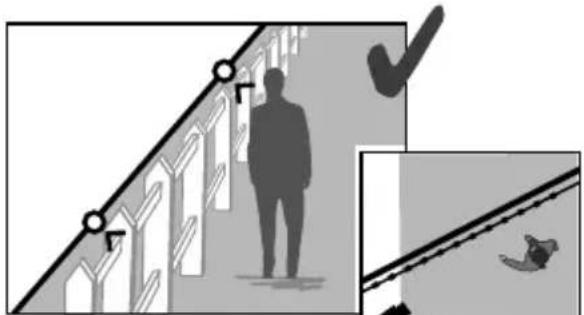

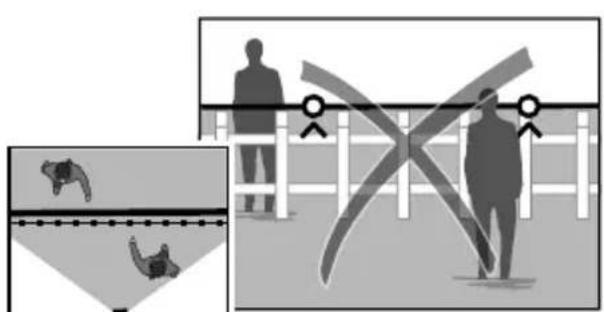

4.1.1 Wykrywanie przekroczenia linii

Ten tryb jest zalecany dla kamer zewnętrznych. Skierować kamerę i umieścić ją na wysokości zalecanej dla zapewnienia niezawodnego wykrywania przekroczenia. Określić linię przekraczania w aplikacji Tydom. Zostanie wykryta każda osoba, która przekroczy tę linię.

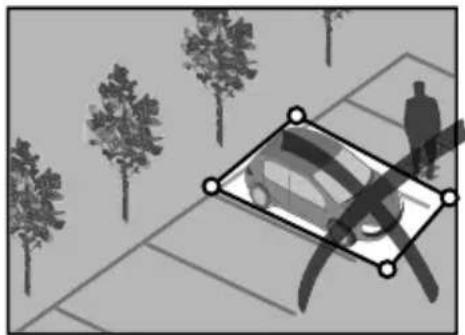

4.2.2 Wykrywanie wykroczenia poza obszar

Przemieszczając narożniki prostokąta w aplikacji Tydom, zdeniować strefę wtargnięcia. Wykrywana jest każda osoba, która wejdzie do tej strefy. Aby zapewnić niezawodne wykrywanie, należy pamiętać, aby nadzorowana strefa nie znajdowała się na brzegu obrazu.

• Aby uzyskać optymalne działanie, należy przestrzegać zaleceń dotyczących instalacji: wysokości, odległości, kąta ustawienia kamery.

• Niezależnie od wybranego trybu działania czułość wykrywania można regulować za pomocą aplikacji Tydom.

• Po zakończeniu ustawiania parametrów kamery należy bezwzględnie przeprowadzić test wykrywania w celu upewnienia się, że kamera prawidłowo analizuje nadzorowaną przestrzeń i skutecznie wykrywa ruch. Nieprawidłowe ustawienie kamery Zalecane ustawienie78

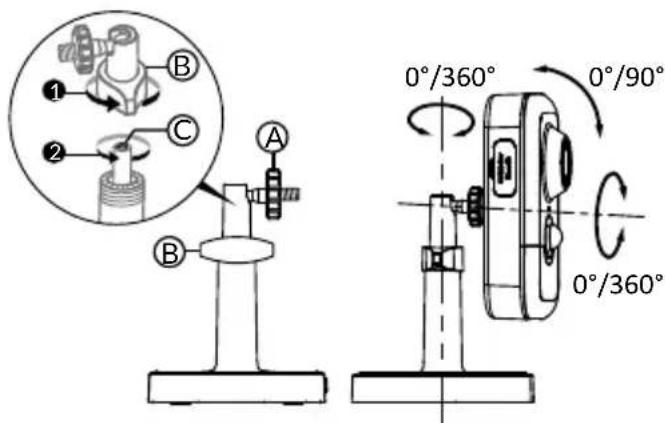

5.3 Montaż wspornika

— Przykręcić wspornik z tyłu kamery. — Umieścić kamerę na płaskiej powierzchni. — Odkręcić nakrętkę B. — Skierować prawidłowo kamerę, a następnie dokręcić nakrętki A i B. — Jeśli kamerę nie jest trzymany poprawnie, poluzuj śrubę C, aby wzmocnić dokręcenie nakrętki B.

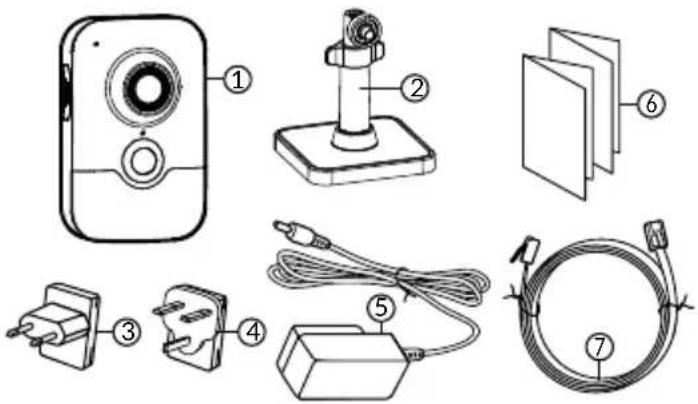

5. Zasilacz sieciowy (1m50)

6. Instrukcja instalacji

Dokumentacja wymagana przepisami

1. Gniazdo karty pamięci

2. Przycisk RESET/WPS (Otworzyć pokrywę ochronną).

3. Złącze sieciowe RJ-45

4. Gniazdo zasilania

8. Lampka sygnalizacyjna stanu

Świeci się na czerwono: uruchamianie kamery. Świeci się na niebiesko: kamera podłączona do sieci. Powolne miganie na czerwono: Brak połączenia z serwerem (sprawdźzaporęikontrolę rodzicielską). Wolne miganie na niebiesko: przesyłanie danych przez kamerę w sieci. Szybkie miganie na czerwono: Ustawianie bezpieczeństwa. Błyskanie szybko na niebiesko: aktualizacja kamery. Alternatywne migające czerwone / niebieskie: Oczekiwanie na odczytanie kodu QR lub brak przypisanego adresu IP. (sprawdź,czywrouterzejestwłączonafunkcjaDHCPi czysiećWi-Fiznajdujesięwzasięgu).

9. Czujnik PIR (pasywny czujnik podczerwieni)

10. Dioda LED podczerwieni (noktowizja)

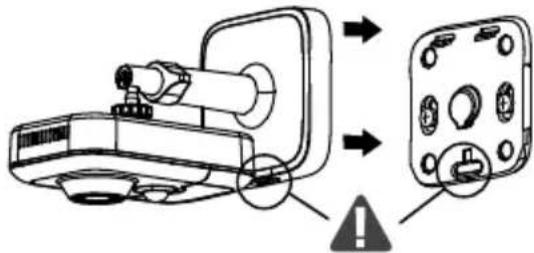

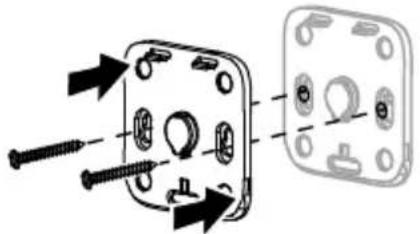

Kamerę można zamocować do ściany lub do sutu. — Aby oddzielić wspornik od podstawy, nacisnąć przycisk „PUSH”. — Wywiercić w podstawie otwory do mocowania. — Przymocować podstawę odpowiednimi wkrętami do podłoża. — Zatrzasnąć wspornik na podstawie, zrównując 3 zaczepy.

— Odkręcić nakrętki A i B. — Skierować prawidłowo kamerę, a następnie dokręcić nakrętki A i B.

Kamera Tycam 1100 Indoor jest już wyposażona w kartę pamięci o pojemności. Karta ta umożliwia rejestrację szyfrowanych nagrań wideo, które można następnie odczytywać wyłącznie za pomocą aplikacji Tydom. Można zwiększyć możliwości rejestracji, instalując kartę o większej pojemności (Micro SD/ SD HC/ SD HX klasa 10 obowiązkowa).

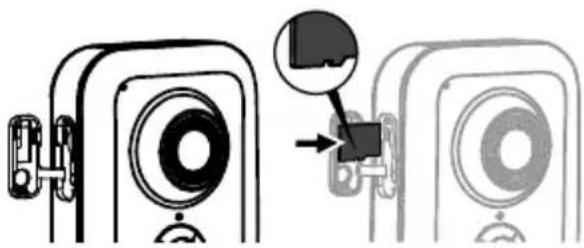

5.7 Wymiana karty pamięci

- Wyłączyć zasilanie kamery. - Otworzyć pokrywę ochronną. - Włożyć nową kartę pamięci, przestrzegając wskazanego kierunku. - Za pomocą aplikacji Tydom sformatować kartę pamięci. Drill Template Screw hole All:for Mounng Base

Uwaga: Nagrania zapisane na innym modelu karty nie są szyfrowane. Karta pamięci Czas nagrywania w trybie ciągłym 8 GB 12h 16 GB 24h 32 GB 2,5 dni 64 GB 5 dni 128 GB 10 dni80

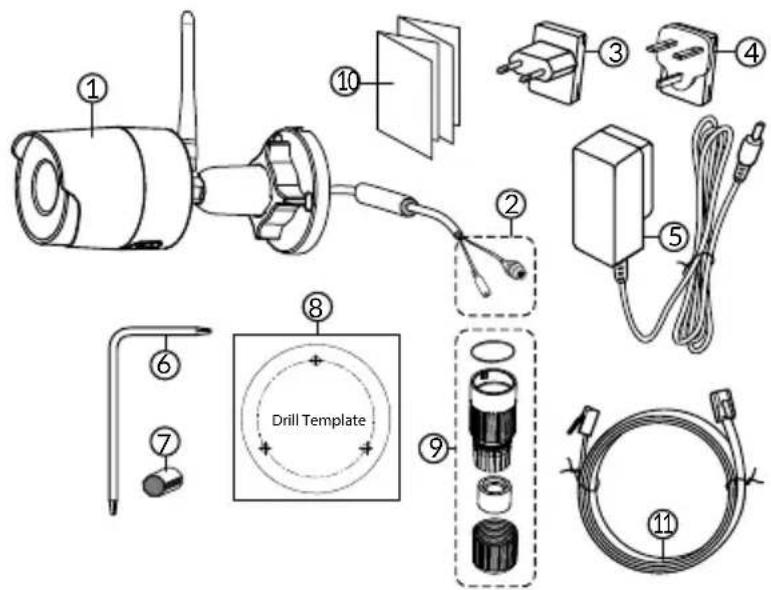

5. Zasilacz sieciowy (1m50)

7. Zaślepka gniazda anteny

8. Szablon do wiercenia

9. Uszczelniająca rurka

osłonowa na przewód RJ-45

10. Instrukcja montażu

Dokumentacja wymagana przepisami

3. Osłona przeciwsłoneczna

(Za pomocą klucza z zestawu wykręcić 2 śruby pokrywy).

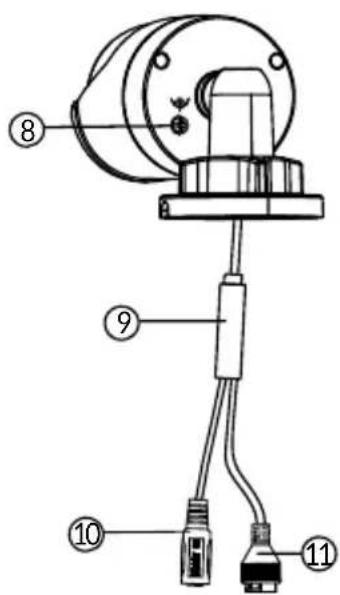

7. Gniazdo karty pamięci

8. Uziemienie (opcjonalne podłączenie)

10. Gniazdo zasilania

11. Złącze sieciowe RJ-45

12. Dioda LED podczerwieni (noktowizja)

Powolne miganie: Potwierdzenie odczytu Kodu QR / konguracja zabezpieczeń Szybkie miganie: Oczekuje na odczyt Kodu QR w celu przypisania Wi-Fi / Aktualizacja aparatu. Drill Template

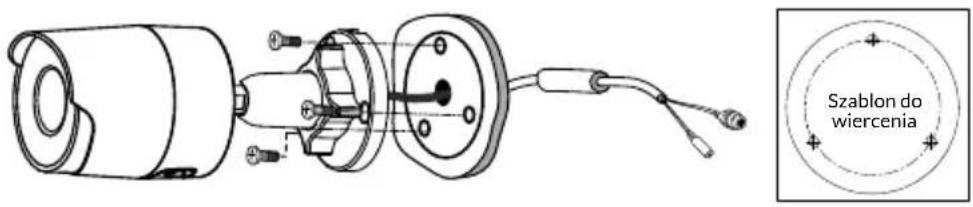

— Za pomocą szablonu do wiercenia wywiercić otwory do mocowania. — Przymocować podstawę odpowiednimi wkrętami do podłoża.

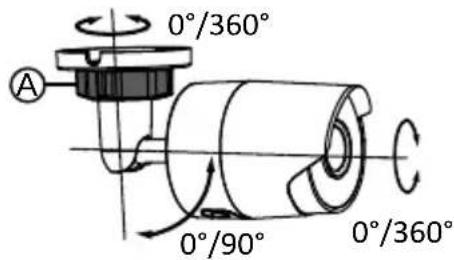

— Odkręcić nakrętkę A. — Skierować kamerę prawidłowo, a następnie dokręcić nakrętkę.

Kamera Tycam 2100 Outdoor jest już wyposażona w kartę pamięci o pojemności. Karta ta umożliwia rejestrację szyfrowanych nagrań wideo, które można następnie odczytywać wyłącznie za pomocą aplikacji Tydom. Można zwiększyć możliwości rejestracji, instalując kartę o większej pojemności (Micro SD/ SD HC/ SD HX klasa 10 obowiązkowa).

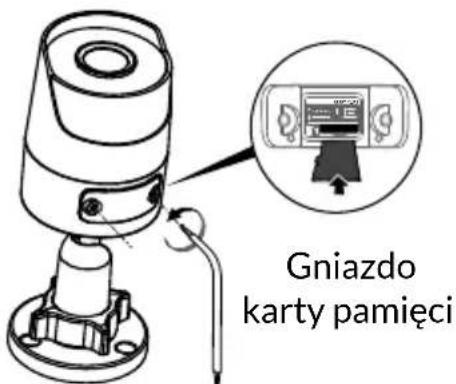

6.6 Wymiana karty pamięci

- Wyłączyć zasilanie kamery. - Za pomocą klucza z zestawu wykręcić 2 śruby pokrywy. - Włożyć nową kartę pamięci, przestrzegając wskazanego kierunku. - Za pomocą aplikacji Tydom sformatować kartę pamięci. Drill Template Uwaga: Nagrania zapisane na innym modelu karty nie są szyfrowane. Karta pamięci Czas nagrywania w trybie ciągłym 8 GB 12h 16 GB 24h 32 GB 2,5 dni 64 GB 5 dni 128 GB 10 dni RESET / WPS Gniazdo karty pamięci 0°/90° 0°/360° 0°/360°

W przypadku instalacji wymagających okablowania złączy na zewnątrz zewnętrzna skrzynka przyłączeniowa jest dostępny jako opcja. BRE Tycam 2100 Outdoor — Ozn.: 6417008 Szablon do wiercenia82

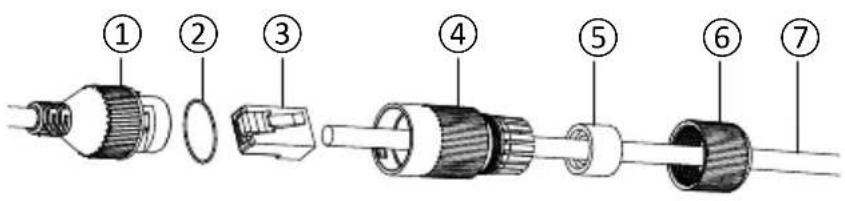

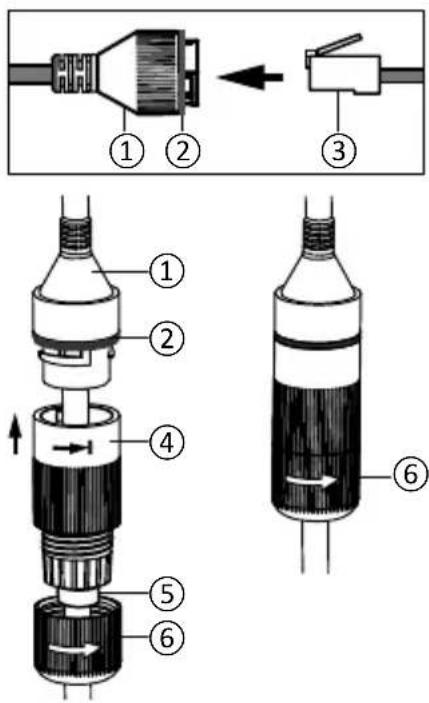

6.7 Uszczelniająca rurka osłonowa na przewód RJ-45

W razie potrzeby można zamontować ten osprzęt dodatkowy na przewód RJ-45.

1. Przełożyć przewód sieciowy (7) (bez złącza) przez nakrętkę zaciskową (6),

gumową uszczelkę (5) (wewnętrzna krawędź gumowej uszczelki musi znajdować się naprzeciwko korka uszczelniającego), a następnie przez korek uszczelniający (4). Należy przestrzegać podanej kolejności.

2. Zacisnąć złącze sieciowe RJ-45 (3) na końcówce przewodu, pamiętając o

włożeniu przewodów skrętki w odpowiedniej kolejności.

3. Założyć uszczelkę (2) na końcówkę złącza

interfejsu sieciowego kamery (1).

4. Włożyć złącze sieciowe (3) do złącza interfejsu

sieciowego kamery (1).

5. Włożyć gumową uszczelkę (5) do

korka uszczelniającego (4), a następnie przykręcić nakrętkę zaciskową (6) na korku uszczelniającym (4), nie dokręcając jej do oporu.

6. Zrównać system zatrzaskiwania korka

uszczelniającego (4) z wycięciem złącza interfejsu sieciowego kamery (1), a następnie przykręcić o 1/4 obrotu korek uszczelniający (4) do złącza interfejsu sieciowego kamery (1).

7. Dokręcić nakrętkę 6. Szczelne podłączanie

złącza RJ-45 jest zakończone.

W przypadku wykorzystywania trybu Wi-Fi w celu połączenia kamery z siecią lokalną (patrz § 4) do kamery należy przykręcić ręcznie antenę. W przypadku korzystania z innego sposobu połączenia zamocować zaślepkę gniazda antenowego, aby zapewnić jego szczelność.

1. Złącze interfejsu

4. Korek uszczelniający

6. Nakrętka dociskowa

7. Przewód sieciowy z

router bezprzewodowy83

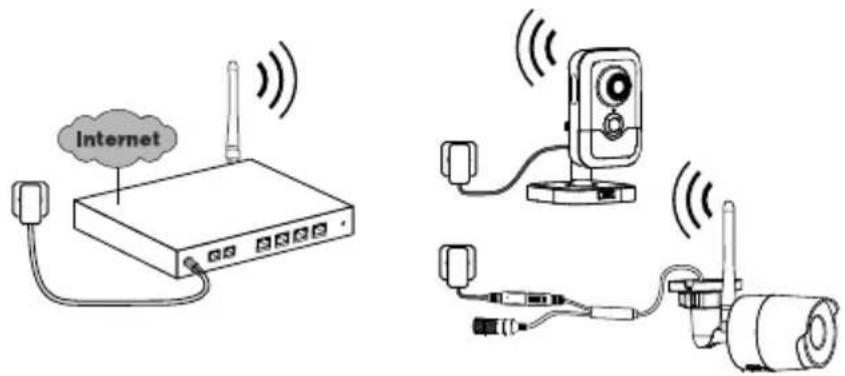

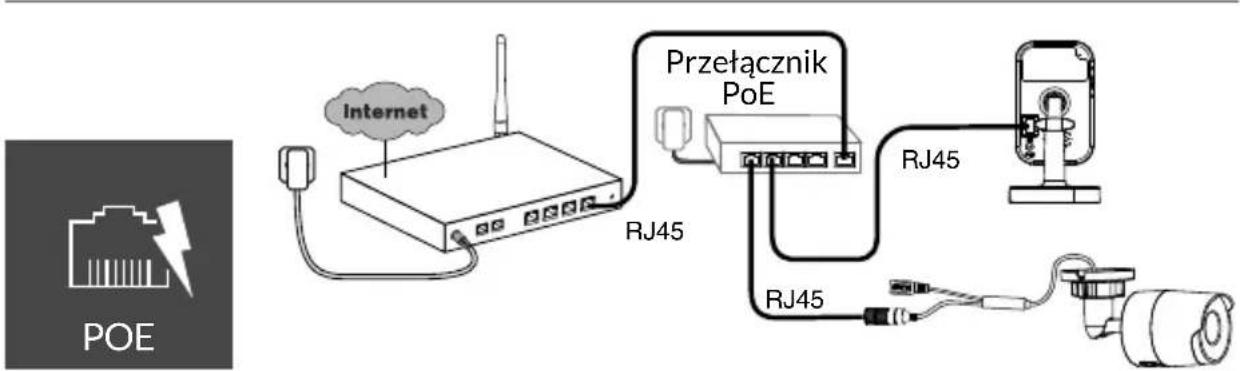

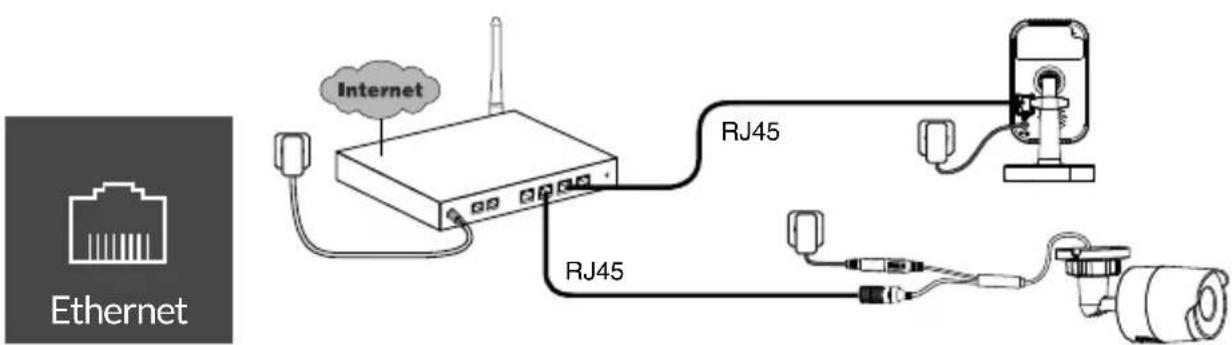

7 - Podłączanie kamery

Wybrać tryb połączenia: WiFi WPS Tryby połączenia za pośrednictwem łącza Wi-Fi (2,4 Ghz). Lokalna sieć Wi-Fi musi bezwzględnie być zabezpieczona. Połączenie WPS: Sprawdzić kompatybilność router bezprzewodowy. Ethernet Tryb połączenia za pośrednictwem łącza Ethernet RJ-45 (Cat. 5E, max. 100m). POE Tryb połączenia PoE umożliwia zasilanie kamery za pośrednictwem łącza Ethernet RJ-45. Wymaga on zamontowania przełącznika lub adaptera PoE oraz przewodu Ethernet kategorii 6 (poza zestawem). Typ i maksymalna długość w zależności od zastosowanego przełącznika (Poe SW4: maks. 250 m) RJ45 RJ45 RJ45 RJ45 RJ45 Przełącznik PoE Opcjonalny przełącznik PoE: PoE SW4 Ozn.: 6417010 Kabel RJ45 jest wymagany na krótko do tego trybu.84 Przepustowość łącza Rozdzielczość kamery jest automatycznie dostosowywana zgodnie z dostępną przepływnością. Jeśli masz problemy ze zdalnym połączeniem, możesz zmienić rozdzielczość aparatu w aplikacji. Dostęp do tego ustawienia można uzyskać tylko zdalnie. Router wymaga 100 kbit/s dla swojego własnego działania.

Przypisz kamerę do aplikacji Tydom, upewniając się, że smartfon/ tablet jest podłączony do sieci lokalnej. Uruchom aplikację Tydom i postępuj zgodnie z jej instrukcjami. Możesz przypisać do 8 odbiorników

Aby usunąć kamerę z systemu, uruchom aplikację Tydom. Menu> Moje urządzenia> Kamera> Usuń Pierwsze włączenie zasilania:

• Po pierwszym włączeniu zasilania lub po usunięciu aparatu, czas konieczny na nawiązanie połączenia z bezpiecznym serwerem wynosi około 2 minuty. Jeśli wymagana jest aktualizacja oprogramowania, może to zająć do 7 minuty. Regulacja rozdzielczości Szybkość połączenia wykorzystywana podczas wysyłania danych przez kamer Wysoka

Lub PoE (802.3af klasa 3) Pobór mocy 7 W 5 W Sieć RJ-45 Ethernet 10/100 Mb/s Sieć Wi-Fi Wi-Fi IEEE 802.11 b/g/n 2,4 Ghz (5 Ghz niezgodny) Czujnik optyczny/ ogniskowa 1/2,8” 2 megapiksele HD CMOS / f 2,8 mm 1/2,5” 2 megapiksele HD CMOS / f 2,8 mm Kąt widzenia kamery W poziomie 108° / w pionie 59° / przekątna: 129° W poziomie 107° / w pionie 56° / przekątna: 127° Minimalne natężenie światła 0 lx (z diodą podczerwieni) Noktowizja EXIR 2.0 Automatyczna, zasięg: 8 m. EXIR 2.0 Automatyczna, zasięg: 30 m. Rozdzielczość Ô Full HD — 1920 x 1080 pikseli przy 25 ips (obrazów na sekundę) w zależności od jakości połączenia Kompresja wideo H.265 Karta Micro SD / SD HC/ SD XC Z możliwością powiększenia do 128 GB (obowiązkowa klasa 10) Wykrywanie niestandardowe

Dźwięk dwukierunkowy

Wbudowana syrena Max 85 db - Temperatura użytkowania i wilgotność Od –10°C do +40°C 10–95% bez kondensacji Od –30°C do +60°C 10–95% bez kondensacji Temperatura przechowywania i wilgotność Od –20°C do +60°C, 0–90% bez kondensacji Stopień ochrony

Odporność na rozpryski wody IP 67 Wymiary 103 mm x 66 mm x 33 mm Ø 70 mm x 165 mm Masa 128 g 410 g

10 - Dane techniczne86
