| Typ produktu | 5-portowy przełącznik sieciowy PoE (4 porty PoE + 1 port uplink) |
| Marka | Delta Dore |
| Model | SW4 POE |
| Wymiary | 105 mm × 28 mm × 84 mm |
| Waga | Około 200 g (szacunkowo) |
| Zasilanie | Zasilacz sieciowy 230V AC, wyjście 48V DC / 1,35 A |
| Standardy PoE | IEEE 802.3af (PoE) i IEEE 802.3at (PoE+) |
| Całkowita moc PoE | 60 W max, do 30 W na port |
| Tryb rozszerzony | Tak, do 300 m z kablem Cat.6 (przepustowość 10 Mbps) |
| Porty | 4 porty PoE (porty 1-4) + 1 port uplink (port 5) |
| Przepustowości | 10/100 Mbps (Fast Ethernet) |
| Temperatura pracy | -10°C do 40°C |
| Instalacja | Plug & Play, bez konfiguracji, możliwy montaż w szafie VDI |
| Konserwacja i czyszczenie | Odłączyć zasilanie przed czyszczeniem, utrzymywać urządzenie w czystości, suchości i zapewnić dobrą wentylację |
| Bezpieczeństwo | Obowiązkowe uziemienie, nie otwierać obudowy, unikać kurzu i wilgoci |
| Części zamienne i możliwość naprawy | Zasilacz w zestawie, części nie wymienne przez użytkownika |
Często zadawane pytania - SW4 POE DELTA DORE
Pytania użytkowników dotyczące SW4 POE DELTA DORE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Przełącznik sieciowy w formacie PDF za darmo! Znajdź swoją instrukcję SW4 POE - DELTA DORE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SW4 POE marki DELTA DORE.
INSTRUKCJA OBSŁUGI SW4 POE DELTA DORE
PL Instrukcja instalacji
NL Installatiegids
NO Bruksanvisning
FI Asennusopas


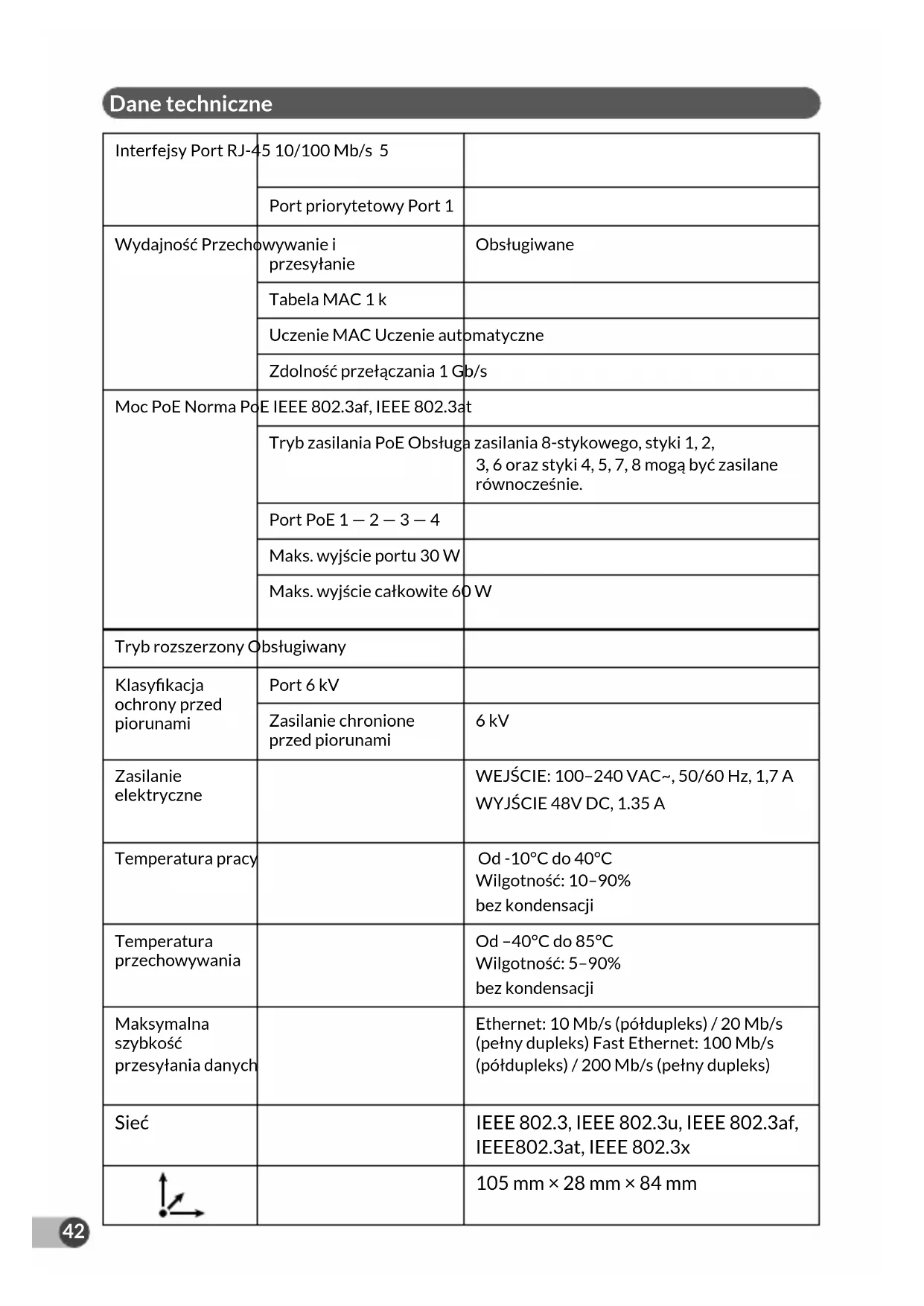

DELTA DORE LINK/ACT PoE PWR PoE-MAX 1 2 3 4 5 PoE UPLINK| Interfejsy Port RJ-45 10/100 Mb/s 5 | ||
| Port priorytetowy Port 1 | ||
| Wydajność Przechowywanie i przesyłanie | Obsługiwane | |
| Moc PoE Norma PoE IEEE 802.3af, IEEE 802.3at | ||
| Tryb rozszerzony Obsługiwany | ||
| Klasyfikacja ochrony przed piorunami | Port 6 kV | |
| Zasilanie chronione przed piorunami | 6 kV | |
| Zasilanie elektryczne | WEJŚCIE: 100–240 VAC~, 50/60 Hz, 1,7 A WYJŚCIE 48V DC, 1.35 A | |
| Temperatura pracy | Od -10°C do 40°C Wilgotność: 10–90% bez kondensacji | |
| Temperatura przechowywania | Od -40°C do 85°C Wilgotność: 5–90% bez kondensacji | |
| Maksymalna szybkość przesyłania danych | Ethernet: 10 Mb/s (półdupleks) / 20 Mb/s (pełny dupleks) Fast Ethernet: 100 Mb/s (półdupleks) / 200 Mb/s (pełny dupleks) | |
| Sieć | IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE802.3at, IEEE 802.3x | |
![]() | 105 mm × 28 mm × 84 mm | |
1 - Prezentacja 44
2 - Zawartość opakowania 44
3 - Opis 45
3.1 Przód 45
3.2 Ty† 45
4 - Zalecenia dotyczące instalacji 46
4.1 Aby zapewnić optymalne działanie: 46
4.2 Typ przewodu jakiego należy użyć 46
5 - Instalacja 47
5.1 Montaż w skrzynce VDI 47
5.2 Podłączenie 48
5.3 Tryb rozszerzony 48
Z uwagi na możliwe zmiany norm i sprzętu, parametry podane w tekście lub na ilustracjach zawartych w niniejszym dokumencie są dla nas wiążące dopiero po uzyskaniu potwierdzenia ze strony naszych serwisów.
1 - Prezentacja
Przełącznik PoE SW4 umożliwia zasilanie, za pośrednictwem łącza Ethernet RJ-45, kamery TYCAM 1100 INDOR i TYCAM 2100 OUTDOOR oraz wszystkich urządzeń (maks. 4) kompatybilnych z PoE (Power over Ethernet — zasilanie przez Ethernet) i zgodnych z normami PoE 802.3af oraz PoE 802.3at.
Zasilanie i dane mogą przechodzić równocześnie przez porty 1, 2, 3 i 4.
Maksymalna moc łączna wszystkich 4 wyjść wynosi 60 W.
Przełącznik PoE SW4 obsługuje tryb Extend (rozszerzony). W trybie rozszerzonym i z użyciem przewodu Ethernet kategorii 6 odległość przesyłania danych może osiągać 300 metrów.
Urządzenie jest typu „plug & play” i nie wymaga żadnej szczególnej konfiguracji.
2 - Zawartość opakowania
① Przełącznik PoE SW4
② Zasilacz sieciowy 230V
| Lampka sygnalizacyjna | Stany Opis | |
| 1PWR | Świeci się stale. Urządzenie jest prawidłowo podłączone do zasilania elektrycznego. | |
| Wyłączona. Urządzenie jest podłączone nieprawidłowo lub nie jest podłączone do zasilania elektrycznego. | ||
| 2PoE-MAX | Świeci się stale. Moc PoE osiągnęła dolną wartość graniczną (6 W). | |
| Miga. Moc PoE osiągnęła wartość maksymalną (60 W). | ||
| Wyłączona. Zasilanie PoE działa prawidłowo i dostępna moc PoE jest wyższa niż 6 W. | ||
| 3LINK-ACT | Świeci się stale. Odpowiedni port jest prawidłowo podłączony. | |
| Miga. Wysyłanie lub odbieranie danych przez port. | ||
| Wyłączona. Odpowiedni port jest podłączony nieprawidłowo lub nie jest podłączony. | ||
| 4PoE status | Świeci się stale. Odpowiedni port jest podłączony i prawidłowo zasila urządzenie peryferyjne PoE. | |
| Miga. Moc wyjściowa PoE odpowiedniego portu przekracza 30 W. | ||
| Wyłączona. Nie jest podłączone żadne urządzenie peryferyjne kompatybilne z PoE. | ||
⑤ Porty PoE - 1, 2, 3, 4
⑥ Port 5 (UPLINK) — router
3.2 Tyl
⑦ Przełącznik trybu rozszerzonego Patrz § 5.3.
⑧ Uziemienie Podłączenie obudowy przełącznika PoE SW4 do uziemienia.
⑨ Gniazdo zasilania Używać zasilacza 230 V z zestawu.

4 - Zalecenia dotyczące instalacji
4.1 Aby zapewnić optymalne działanie:
- Zamontować przełącznik PoE SW4 w pomieszczeniu, w miejscu suchym z dobrą wentylacją i niezapylonym.
- Upewnić się, że urządzenie jest prawidłowo zamocowane do stojaka lub umieszczone na stabilnej powierzchni.
- Przed podłączeniem lub odłączeniem urządzeń peryferyjnych wyłączyć zasilanie urządzenia.
- Środki ostrożności przed ładunkami elektrostatycznymi: Pył może powodować adsorpcję ładunków elektrostatycznych. Aby zabezpieczyć urządzenie przed uszkodzeniami wywoływanymi przez ładunki elektrostatyczne, należy utrzymywać jego otoczenie w czystości, w stanie suchym i zapewniać dobrą wentylację (konieczne jest regularne usuwanie pyłu).
-
Na czas czyszczenia odłączać zasilanie elektryczne urządzenia.
-
Do zasilania urządzenia używać zasilania z zestawu. Upewnić się, że napięcie wejściowe odpowiada wartości podanej na etykiecie urządzenia.
- Zasilanie urządzenia należy podłącać po wykonaniu wszystkich pozostałych podłączeń.
- Nie otwierać obudowy urządzenia.
- Chronić urządzenie przed silnymi prądami.
- Upewnić się, że urządzenie jest prawidłowo uziemione.
- Nie zastaniać kratek wentylacyjnych. Zachować odstęp 10 cm z każdej strony urządzenia.
- Nie umieszczać na urządzeniu żadnych przedmiotów ciężkich ani o dużych rozmiarach.
- w przypadku SPRZĘTU PODŁĄCZONEGO DO GNIAZDKA gniazdo sieciowe musi być zainstalowane blisko urządzenia i musi być łatwo dostępne.
4.2 Typ przewodu jakiego należy użyć
Wybrać odpowiedni typ przewodu w zależności od odległości pomiędzy podłączanym urządzeniem a przełącznikiem PoE SW4.
— Do 200 metrów: użyć przewodu Ethernet kategorii 5.
— Od 200 do 300 metrów. użyć przewodu Ethernet kategorii 6.
5 - Instalacja
5.1 Montaż w skrzynce VDI
Przełącznik PoE SW4 można montować w skrzynce komunikacji VDI (wideo, dane, obraz).
— Przestrzegać odległości 10 cm z każdej strony kratek wentylacyjnych.
— Podłączyć obudowę przełącznika PoE SW4 do uziemienia.
PL

① Podłączyć port 5 (UPLINK) do router za pomocą przewodu Ethernet RJ-45.
② Podłączyć kamerę do portu 1 (priorytetowy port PoE) za pomocą przewodu Ethernet kategorii 5 lub wyższej.
W razie potrzeby do portów 2, 3 i 4 można podłączyć dowolne inne kompatybilne urządzenie peryferyjne (kamerę, telefon IP, punkt dostępu bezprzewodowego itp.).
③ Podłączyć zasilacz 230 V z zestawu.

| OFF Porty 1-4: 100 metrów / 100 Mb |
| ON Porty 1-4: od 100 do 300 metrów / 10 Mb |
Uwaga
Aby zagwarantować wydajność trybu rozszerzonego, należy użyć przewodu Ethernet kategorii 6.
