Type de produit	Commutateur réseau PoE 5 ports (4 ports PoE + 1 port uplink)
Marque	Delta Dore
Modèle	SW4 POE
Dimensions	105 mm × 28 mm × 84 mm
Poids	Environ 200 g (estimation)
Alimentation	Adaptateur secteur 230V AC, sortie 48V DC / 1,35 A
Normes PoE	IEEE 802.3af (PoE) et IEEE 802.3at (PoE+)
Puissance PoE totale	60 W max, jusqu'à 30 W par port
Mode étendu	Oui, jusqu'à 300 m avec câble Cat.6 (débit 10 Mbps)
Ports	4 ports PoE (ports 1-4) + 1 port uplink (port 5)
Débits	10/100 Mbps (Fast Ethernet)
Température de fonctionnement	-10°C à 40°C
Installation	Plug & Play, sans configuration, montage en coffret VDI possible
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage, maintenir l'appareil propre, sec et bien ventilé
Sécurité	Mise à la terre obligatoire, ne pas ouvrir le boîtier, éviter la poussière et l'humidité
Pièces détachées et réparabilité	Adaptateur secteur fourni, pièces non détachables par l'utilisateur

FOIRE AUX QUESTIONS - SW4 POE DELTA DORE

Quels sont les ports PoE sur le SW4 POE ?

Les ports PoE sont les ports 1 à 4. Le port 5 est un port uplink (non PoE) pour connecter le routeur.

Quelle est la puissance maximale fournie par port PoE ?

Jusqu'à 30 W par port, avec une puissance totale de 60 W pour l'ensemble des 4 ports.

Comment activer le mode étendu sur le SW4 POE ?

Utilisez le sélecteur à l'arrière de l'appareil. En position ON, les ports 1-4 peuvent atteindre jusqu'à 300 mètres (débit limité à 10 Mbps). En position OFF, la distance est de 100 mètres avec un débit de 100 Mbps.

Quels types de câble utiliser avec le mode étendu ?

Pour le mode étendu, utilisez un câble Ethernet de catégorie 6 (Cat.6) pour garantir les performances jusqu'à 300 mètres.

Le SW4 POE est-il compatible avec les caméras TYCAM ?

Oui, il est conçu pour alimenter les caméras TYCAM 1100 INDOOR et TYCAM 2100 OUTDOOR ainsi que tout appareil compatible PoE 802.3af/at.

Comment savoir si un périphérique PoE est correctement alimenté ?

Le voyant PoE status correspondant au port doit être allumé fixe. S'il clignote, la puissance dépasse 30 W. S'il est éteint, aucun périphérique PoE n'est connecté.

Que faire si le voyant PoE-MAX clignote ?

Cela indique que la puissance PoE totale atteint 60 W (maximum). Réduisez la charge en débranchant un périphérique non essentiel.

Puis-je installer le SW4 POE dans un coffret VDI ?

Oui, l'appareil est conçu pour être monté en coffret de communication VDI. Veillez à laisser un espace de 10 cm autour des grilles d'aération.

Le SW4 POE nécessite-t-il une configuration ?

Non, c'est un appareil Plug & Play. Branchez les câbles et l'alimentation, il fonctionne immédiatement sans réglage.

Quelle tension d'alimentation utiliser ?

Utilisez l'adaptateur 230V fourni. La sortie est de 48V DC avec un courant de 1,35 A. Ne branchez pas d'autre adaptateur.

MODE D'EMPLOI SW4 POE DELTA DORE

Guide d'installation

Guide d'installation

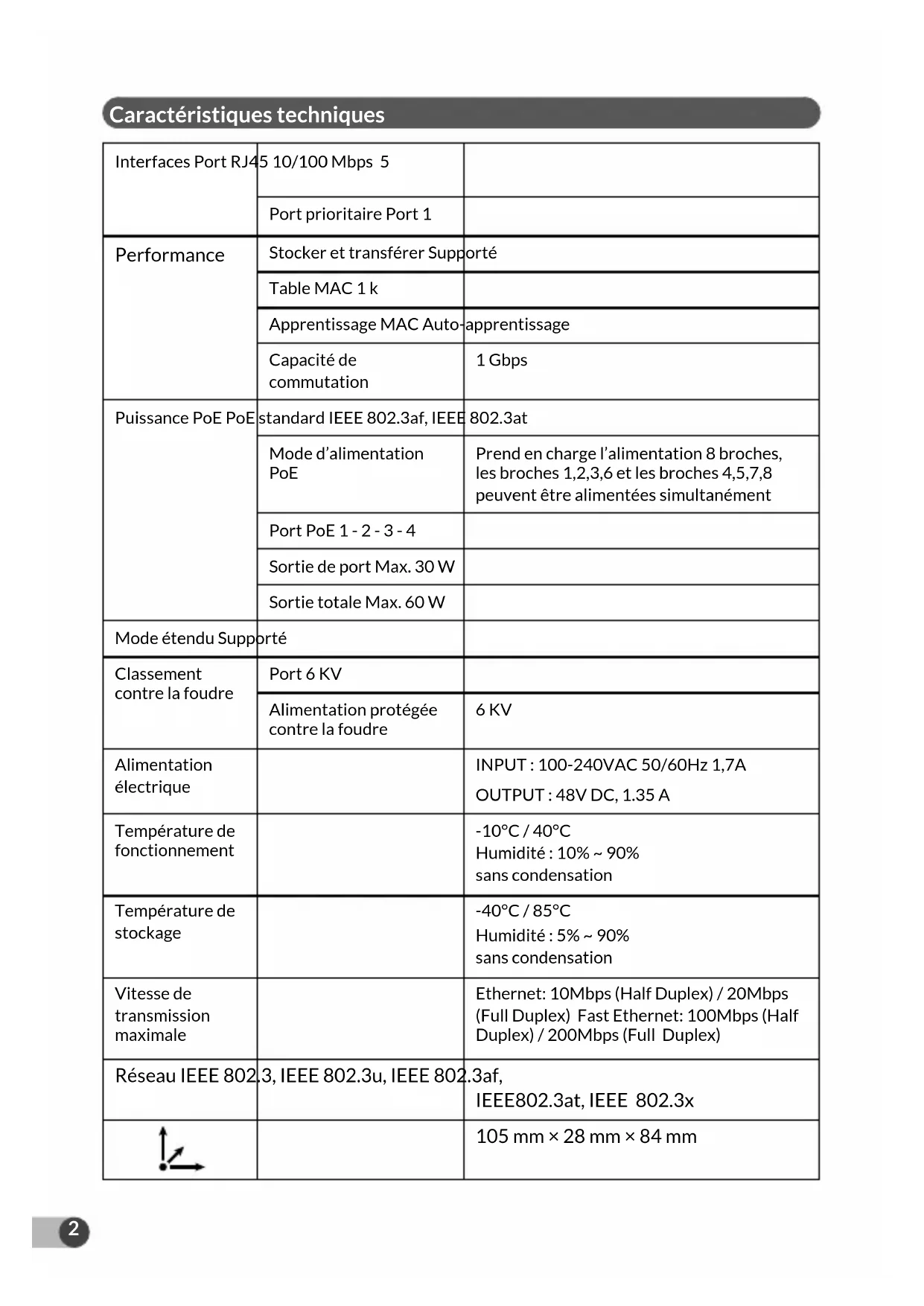

Caractéristiques techniques

Interfaces Port RJ4	5 10/100 Mbps 5
	Port prioritaire Port 1
Performance	Stocker et transférer Supporté
	Table MAC 1 k
	Apprentissage MAC Auto-apprentissage
	Capacité de commutation	1 Gbps
Puissance PoE PoE	standard IEEE 802.3af, IEEE 802.3at
	Mode d'alimentation PoE	Prend en charge l'alimentation 8 broches, les broches 1,2,3,6 et les broches 4,5,7,8 peuvent être alimentées simultanément
	Port PoE 1 - 2 - 3 - 4
	Sortie de port Max. 30 W
	Sortie totale Max. 60 W
Mode étendu Supporté
Classement contre la foudre	Port 6 KV
	Alimentation protégée contre la foudre	6 KV
Alimentation électrique		INPUT: 100-240VAC 50/60Hz 1,7A OUTPUT: 48V DC, 1.35 A
Température de fonctionnement		-10°C / 40°C Humidité: 10% ~ 90% sans condensation
Température de stockage		-40°C / 85°C Humidité: 5% ~ 90% sans condensation
Vitesse de transmission maximale		Ethernet: 10Mbps (Half Duplex) / 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) / 200Mbps (Full Duplex)
Réseau IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE802.3at, IEEE 802.3x
		105 mm × 28 mm × 84 mm

1 - Présentation

2 - Contenu de l'emballage 4

3 - Description 5

3.1 Face avant 5

3.2 Face arrière 5

4 - Préconisations d'installation 6

4.1 Pour assurer un fonctionnement optimal 6

4.2 Type de câble à utiliser 6

5 - Installation 7

5.1 Montage en coffret VDI 7

5.2 Raccordement 8

5.3 Mode étendu 8

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

1 - Présentation

Le PoE SW4 permet d'alimenter, via la liaison Ethernet RJ45, les caméras TYCAM 1100 INDOOR et TYCAM 2100 OUTDOOR ou tout appareil (4 max.) compatible PoE (Power over Ethernet) aux normes PoE 802.3af et PoE 802.3at.

L'alimentation et les données peuvent être transférées simultanément par les ports 1, 2, 3 et 4. La puissance maximale pour l'ensemble des 4 sorties est de 60 W.

Le PoE SW4 prend en charge le mode Extend. Avec le mode étendu et un câble Ethernet de catégorie 6, la distance de transmission des données peut atteindre 300 mètres.

Cet appareil est «plug & play», il ne nécessite aucune configuration particulière.

2 - Contenu de l'emballage

① PoE SW4 ② Adaptateur d'alimentation 230V.

DELTA DORE ① ②

① ③ ④ ① ② 12345 ⑤ ⑥

3.1 Face avant

Voyant Status	Description
1 PWR	Allumé fixe L'appareil est correctement connecté à l'alimentation électrique.
	Eteint L'appareil est mal connecté ou n'est pas connecté à l'alimentation électrique.
2 PoE-MAX	Allumé fixe La puissance PoE atteint sa valeur limite inférieure (6W).
	Clignotant La puissance PoE atteint son maximum (60 W).
	Eteint L'alimentation PoE fonctionne correctement et la puissance PoE disponible est supérieure à 6W.
3 LINK-ACT	Allumé fixe Le port correspondant est correctement connecté.
	Clignotant Transmission ou réception des données sur le port
	Eteint Le port correspondant n'est pas correctement connecté ou il est non connecté.
4 PoE status	Allumé fixe Le port correspondant est connecté et alimente correctement le périphérique PoE.
	Clignotant La sortie PoE du port correspondant dépasse 30W.
	Eteint Aucun périphérique compatible POE n'est connecté.

⑤ Ports PoE - 1, 2, 3, 4. ⑥ Port 5 (UPLINK) routeur

3.2 Face arrière

⑦ Sélecteur mode étendu. Reportez-vous au § 5.3. ⑧ Prise de terre : Connexion du boîtier PoE SW4 à la prise de terre. ⑨ Prise alimentation : Utilisez l'adaptateur d'alimentation 230V fourni.

OFF ON EXTEN PORT1-4 PWR DC 48V

4.1 Pour assurer un fonctionnement optimal

• Installez le PoE SW4 en intérieur dans un environnement sec, bien ventilé et sans poussière.
• Assurez-vous que l'appareil est correctement fixé à un rack ou posé sur une surface stable.
• Mettez l'appareil hors tension avant de connecter ou de déconnecter les périphériques raccordés.
• Précautions antistatiques : La poussière peut entraîner une adsorption électrostatique. Pour protéger l'appareil contre les dommages liés à l'électricité statique, gardez l'environnement de l'appareil propre, sec et bien ventilé (Un dépoussiérage régulier est nécessaire).
• Débranchez l'alimentation électrique de l'appareil lorsque vous effectuez le nettoyage.
• Utilisez l'adaptateur d'alimentation inclus pour alimenter l'appareil. Assurez-vous que la tension d'entrée correspond à la valeur indiquée sur l'étiquette de l'appareil.
• Branchez l'alimentation de l'appareil après avoir raccordé toutes les autres connexions.
• N'ouvrez pas le boîtier de l'appareil.
• Placez l'appareil à l'écart du courant fort.
• Assurez-vous que l'appareil est correctement mis à la terre.
• N'obstruez pas les grilles d'aération, conservez un espace libre de 10 cm de chaque côté de l'appareil.
• Ne placez aucun objet lourd ou de grande taille sur l'appareil.
• Pour le matériel raccordé par prise de courant, le socle de prise de courant doit être installé à proximité du matériel et doit être aisément accessible.

4.2 Type de câble à utiliser

Choisissez le type de câble approprié, en fonction de la distance entre l'équipement à connecter et le PoE SW4.

• Jusqu'à 200 mètres : Utilisez un câble Ethernet de catégorie 5.
• De 200 à 300 mètres : Utilisez un câble Ethernet de catégorie 6.

5.1 Montage en coffret VDI

Vous pouvez installer le PoE SW4 en coffret de communication VDI (Voix, Données, Image).

• Respectez un espace de 10cm de chaque coté des grilles d'aération.
• Raccordez le boîtier du PoE SW4 à la prise de terre.

Connectez le port 5 (UPLINK) à votre routeur à l'aide d'un câble Ethernet RJ45. Connectez votre caméra au port 1 (port PoE prioritaire) avec un câble Ethernet de catégorie 5 ou supérieur. Si besoin, vous pouvez connecter tout autre périphérique compatible (Caméra, Téléphone IP, Point d'accès sans fil, etc...) sur les ports 2, 3 et 4. Connectez l'adaptateur d'alimentation 230V fourni.

LINK/ACT PoE PWR PoE-MAX 1 2 PoE 3 4 UPI/INK ① RJ45 RJ45RJ45 Internet

5.3 Mode étendu

OFF Ports 1-4: 100 mètres / 100 MB

ON Ports 1-4: de 100 mètres à 300 mètres / 10MB

Remarque

Pour garantir la performance du mode étendu, utiliser un câble Ethernet de catégorie 6.
