MANUAL DE USUARIO SW4 POE DELTA DORE

Manual de instalación

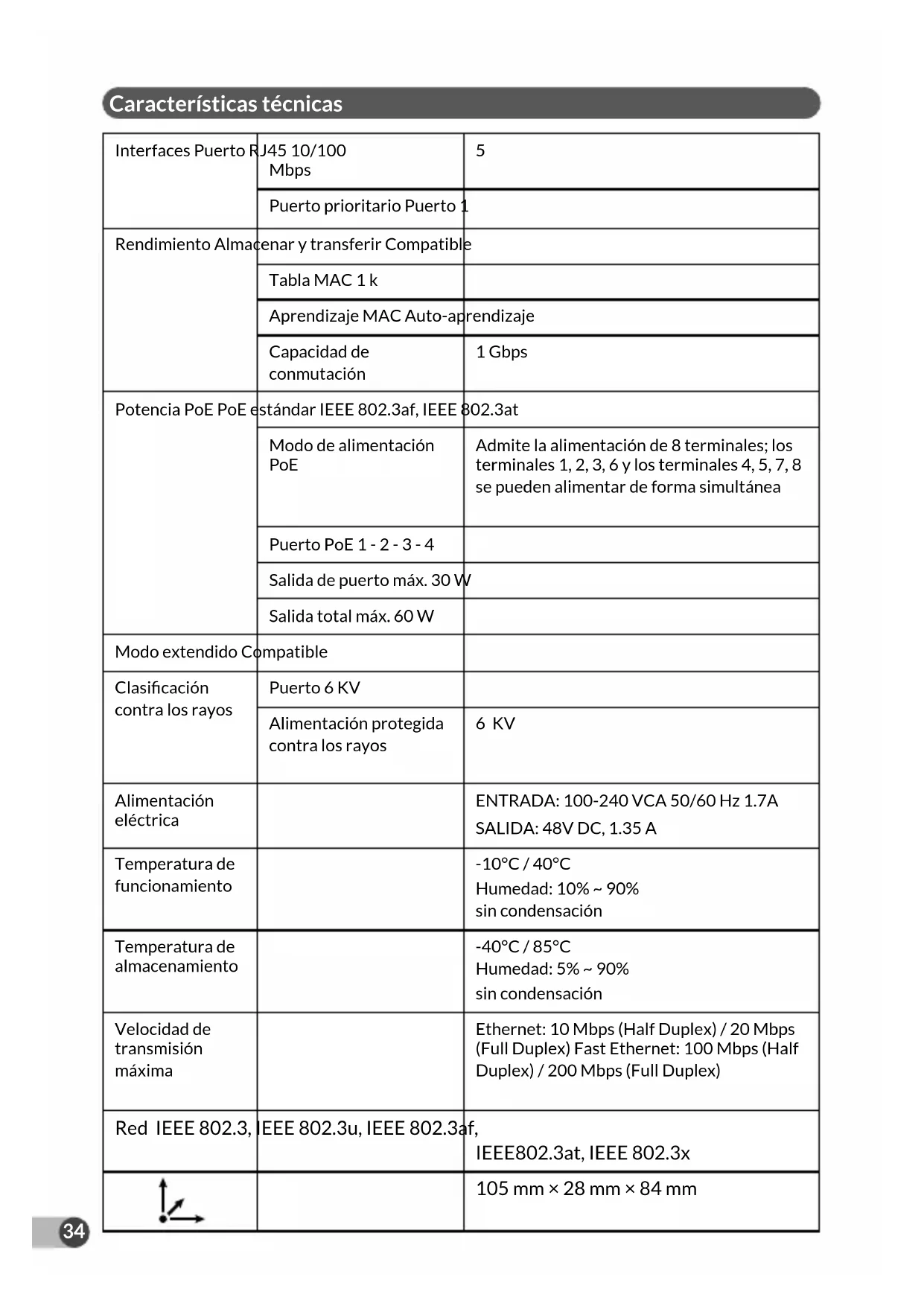

Puerto prioritario Puerto 1 Rendimiento Almacenar y transferir Compatible Tabla MAC 1 k Aprendizaje MAC Auto-aprendizaje Capacidad de conmutación 1 Gbps Potencia PoE PoE estándar IEEE 802.3af, IEEE 802.3at Modo de alimentación PoE Admite la alimentación de 8 terminales; los terminales 1, 2, 3, 6 y los terminales 4, 5, 7, 8 se pueden alimentar de forma simultánea Puerto PoE 1 - 2 - 3 - 4 Salida de puerto máx. 30 W Salida total máx. 60 W Modo extendido Compatible Clasicación contra los rayos Puerto 6 KV Alimentación protegida contra los rayos 6 KV Alimentación eléctrica ENTRADA: 100-240 VCA 50/60 Hz 1.7A

SALIDA: 48V DC, 1.35 A

2 - Contenido del paquete 36

4 - Recomendaciones de instalación 38

4.1 Para garantizar un funcionamiento óptimo: 38

5.1 Montaje en caja VDI 39

Debido a la evolución de las normas y del material, las características indicadas en el texto y las imágenes de este documento sólo nos comprometen después de haber sido conrmados por nuestros servicios.36

El módulo PoE SW4 permite alimentar, a través del enlace Ethernet RJ45, las cámaras TYCAM 1100 INTERIOR y TYCAM 2100 EXTERIOR o cualquier dispositivo (4 como máx.) compatible con PoE (Power over Ethernet, Alimentación a través de Ethernet) bajo las normas PoE 802.3af y PoE 802.3at. La alimentación y los datos pueden transitar de manera simultánea por los puertos 1, 2, 3 y 4. La potencia máxima para las 4 salidas es de 60 W. El módulo PoE SW4 admite el modo Extendido. Con el modo extendido y un cable Ethernet de categoría 6, la distancia de transmisión de datos puede llegar a 300 metros. Este dispositivo es «plug & play», no necesita ninguna conguración particular.

2 - Contenido del paquete

Adaptador de alimentación de 230 V37

Testigo Estado Descripción

PWR Encendido jo El aparato está conectado correctamente a la alimentación eléctrica.Apagado El aparato está mal conectado o no está conectado a la alimentación eléctrica. PoE-MAXEncendido jo La potencia PoE alcanza su valor límite inferior (6 W).Intermitente La potencia PoE alcanza su máximo (60 W).Apagado La alimentación PoE funciona correctamente y la potencia PoE disponible es mayor de 6 W. LINK-ACTEncendido jo El puerto correspondiente está conectado correctamente.Intermitente Transmisión o recepción de datos a través del puertoApagado El puerto correspondiente no está conectado correctamente o no lo está. Estado PoE Encendido jo El puerto correspondiente está conectado y alimenta correctamente al periférico PoE.Intermitente La salida PoE del puerto correspondiente sobrepasa los 30 W.Apagado No hay conectado ningún periférico PoE compatible.

Selector de modo extendido. Consulte el apdo. 5.3.

Toma de tierra: Conexión del módulo PoE SW4 a la toma de tierra.

- Toma de alimentación: Use el adaptador de alimentación de 230 V suministrado.

4 - Recomendaciones de instalación

4.1 Para garantizar un funcionamiento óptimo:

4.2 Tipo de cable a utilizar

Elija el tipo de cable adecuado en función de la distancia entre el equipo que va a conectarse y el PoE SW4. - Hasta 200 metros: Use un cable Ethernet de categoría 5. - De 200 a 300 metros: Use un cable Ethernet de categoría 6.

• Instale el módulo PoE SW4 en el interior en un entorno seco, bien ventilado y sin polvo.

• Asegúrese de que el aparato esté correctamente jado a un bastidor o ubicado sobre una supercie estable.

• Apague el aparato antes de conectar o desconectar los periféricos conectados.

• Precauciones antiestáticas: El polvo puede causar adsorción electrostática. Para proteger el aparato contra los daños relacionados con la electricidad estática, mantenga el entorno del aparato limpio, seco y bien ventilado (hay que eliminar el polvo con regularidad).

• Desconecte la alimentación eléctrica del aparato cuando realice la limpieza.

• Utilice el adaptador de alimentación incluido para alimentar el aparato. Asegúrese de que la tensión de entrada coincida con el valor indicado en la etiqueta del aparato.

• Conecte la alimentación del aparato una vez realizadas todas las demás conexiones.

• No abra la caja del aparato.

• Coloque el aparato lejos de corrientes fuertes.

• Asegúrese de que el aparato está conectado a tierra correctamente.

• No obstruya las rejillas de aireación, mantenga un espacio libre 10 cm a cada lado del aparato.

• No coloque objetos pesados o grandes sobre el aparato.

• Para el material conectado por toma de corriente, el enchufe debe estar instalado cerca del material y debe ser fácilmente accesible.39

5.1 Montaje en caja VDI

Puede instalar el módulo PoE SW4 en una caja de comunicación VDI (Voz, Datos, Imagen). - Respete un espacio de 10 cm a cada lado de las rejillas de aireación. - Conecte la caja del módulo PoE SW4 a la toma de tierra. Router40

Conecte la cámara al puerto 1 (puerto PoE prioritario) con un cable Ethernet de categoría 5 o superior. Si es preciso, puede conectar cualquier otro periférico compatible (cámara, teléfono IP, punto de acceso inalámbrico, etc...) en los puertos 2, 3 y 4.

Conecte el adaptador de alimentación de 230 V suministrado.

Nota: Para garantizar el rendimiento del modo extendido, use un cable Ethernet de categoría 6. RJ45
