Tuotetyyppi	5-porttinen PoE-kytkin (4 PoE-porttia + 1 uplink-portti)
Merkki	Delta Dore
Malli	SW4 POE
Mitat	105 mm × 28 mm × 84 mm
Paino	Noin 200 g (arvio)
Virransyöttö	Verkkolaite 230V AC, lähtö 48V DC / 1,35 A
PoE-standardit	IEEE 802.3af (PoE) ja IEEE 802.3at (PoE+)
Kokonais-PoE-teho	60 W max, enintään 30 W per portti
Laajennettu tila	Kyllä, jopa 300 m Cat.6-kaapelilla (nopeus 10 Mbps)
Portit	4 PoE-porttia (portit 1-4) + 1 uplink-portti (portti 5)
Nopeudet	10/100 Mbps (Fast Ethernet)
Käyttölämpötila	-10°C - 40°C
Asennus	Plug & Play, ei konfigurointia, mahdollisuus asentaa VDI-kaappiin
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta, pidä laite puhtaana, kuivana ja hyvin tuuletettuna
Turvallisuus	Maadoitus pakollinen, älä avaa koteloa, vältä pölyä ja kosteutta
Varaosat ja korjattavuus	Verkkolaite toimitetaan, käyttäjä ei voi irrottaa osia

Usein kysytyt kysymykset - SW4 POE DELTA DORE

Mitkä ovat PoE-portit SW4 POE:ssa?

PoE-portit ovat portit 1-4. Portti 5 on uplink-portti (ei PoE) reitittimen liittämistä varten.

Mikä on enimmäisteho per PoE-portti?

Enintään 30 W per portti, kokonaisteholla 60 W kaikille 4 portille.

Miten aktivoin laajennetun tilan SW4 POE:ssa?

Käytä laitteen takana olevaa valitsinta. Asennossa ON portit 1-4 voivat saavuttaa jopa 300 metriä (nopeus rajoitettu 10 Mbps). Asennossa OFF etäisyys on 100 metriä nopeudella 100 Mbps.

Mitä kaapelityyppejä käytetään laajennetussa tilassa?

Laajennettua tilaa varten käytä luokan 6 Ethernet-kaapelia (Cat.6) suorituskyvyn takaamiseksi jopa 300 metriin.

Onko SW4 POE yhteensopiva TYCAM-kameroiden kanssa?

Kyllä, se on suunniteltu syöttämään virtaa TYCAM 1100 INDOOR- ja TYCAM 2100 OUTDOOR-kameroille sekä kaikille PoE 802.3af/at -yhteensopiville laitteille.

Miten tiedän, saako PoE-laite virtaa oikein?

Vastaavan portin PoE-tila -merkkivalon tulee olla tasaisesti palava. Jos se vilkkuu, teho ylittää 30 W. Jos se on sammunut, PoE-laitetta ei ole kytketty.

Mitä tehdä, jos PoE-MAX-merkkivalo vilkkuu?

Se tarkoittaa, että kokonais-PoE-teho saavuttaa 60 W (maksimi). Vähennä kuormitusta irrottamalla vähemmän tärkeä laite.

Voinko asentaa SW4 POE:n VDI-kaappiin?

Kyllä, laite on suunniteltu asennettavaksi VDI-viestintäkaappiin. Varmista, että jätät 10 cm tilaa tuuletusritilöiden ympärille.

Tarvitseeko SW4 POE konfigurointia?

Ei, se on Plug & Play -laite. Kytke kaapelit ja virtalähde, se toimii heti ilman säätöjä.

Mitä syöttöjännitettä käytetään?

Käytä mukana toimitettua 230V-sovitinta. Lähtöjännite on 48V DC ja virta 1,35 A. Älä kytke muuta sovitinta.

KÄYTTÖOHJE SW4 POE DELTA DORE

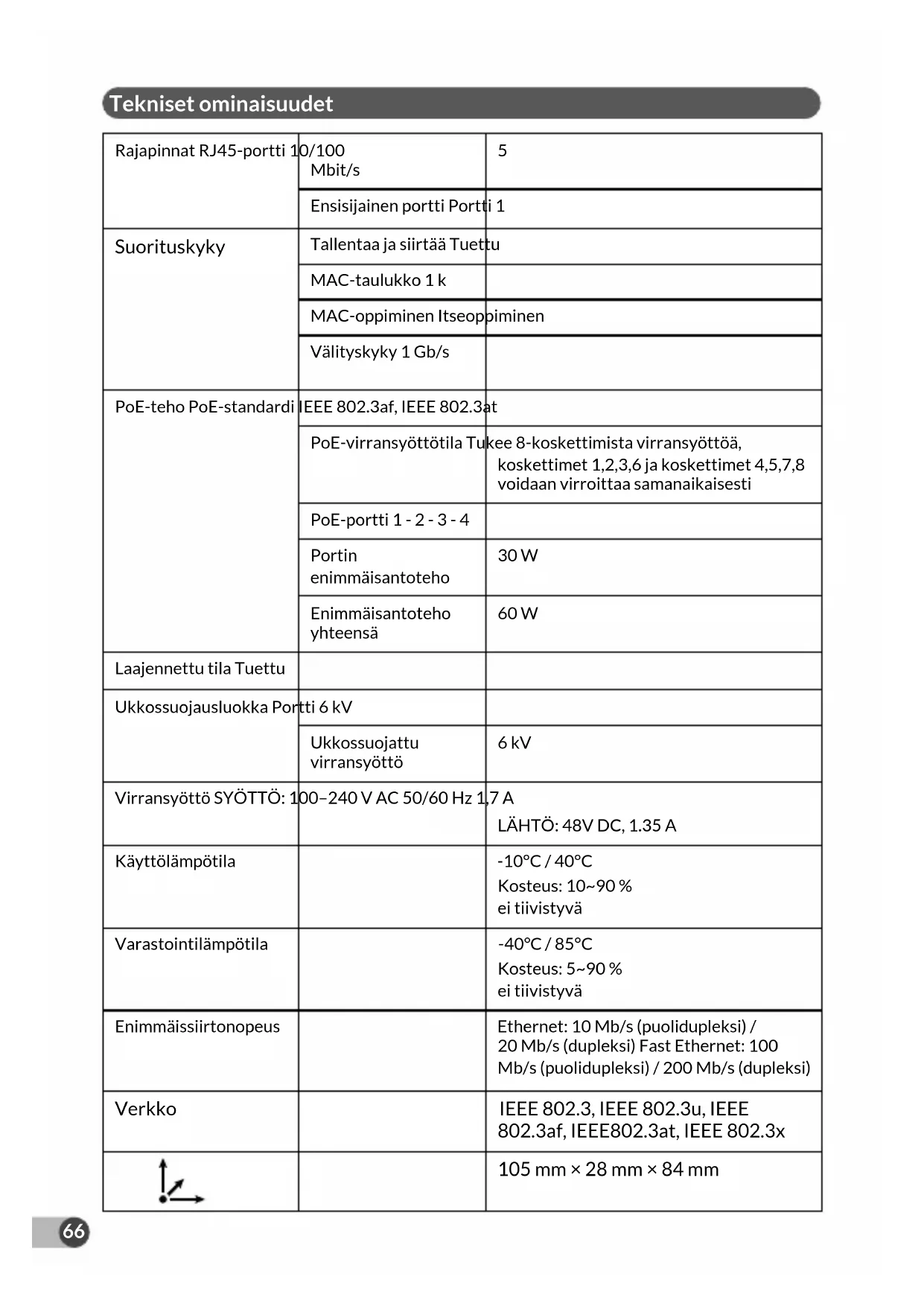

Tekniset ominaisuudet

Rajapinnat RJ45-portti 10/100Mbit/s		5
Suorituskyky	Tallentaa ja siirtää Tuettu
	MAC-taulukko 1 k
	MAC-oppiminen Itseoppiminen
	Välityskyky 1 Gb/s
PoE-teho PoE-standardi	IEEE 802.3af, IEEE 802.3at
	PoE-virransyöttötila Tukee 8-koskettimista virransyöttöä,koskettimet 1,2,3,6 ja koskettimet 4,5,7,8voidaan virroittaa samanaikaisesti
	PoE-portti 1 - 2 - 3 - 4
	Portinenimmäisantoteho	30 W
	Enimmäisantotehoyhteensä	60 W
Laajennettu tila Tuettu
Ukkossuojausluokka Portti 6 kV
Virransyöttö SYÖTTÖ: 100-240 V AC 50/60 Hz 1,7 ALÄHTÖ: 48V DC, 1.35 A
Käyttölämpötila		-10°C / 40°CKosteus: 10~90 %ei tiivistyvä
Varastointilämpötila		-40°C / 85°CKosteus: 5~90 %ei tiivistyvä
Enimmäissiirtonopeus		Ethernet: 10 Mb/s (puolidupleksi) /20 Mb/s (dupleksi) Fast Ethernet: 100Mb/s (puolidupleksi) / 200 Mb/s (dupleksi)
Verkko		IEEE 802.3, IEEE 802.3u, IEEE802.3af, IEEE802.3at, IEEE 802.3x
		105 mm × 28 mm × 84 mm

1 - Esittely 68

2 - Pakkauksen sisältö 68

3 - Kuvaus 69

3.1 Etusivu 69
3.2 Takasivu 69

4 - Asennussuositus 70

4.1 Optimaalisen toiminnan varmistamiseksi 70
4.2 Käytettävä kaapelityyppi 70

5 - Asennus 71

5.1 Asennus video-, data- ja kuva-asennuskaappiin 71
5.2 Liitäntä 72
5.3 Laajennettu tila 72

Standardien ja laitteiston kehittymisen vuoksi tämän asiakirjan tekstissä ja kuvissa ilmoitetut ominaisuudet eivät ole sitovia ilman antamaamme erillistä vahvistusta.

1 - Esittely

PoE SW4 mahdollistaa virransyötön Ethernet RJ45 -yhteyden kautta TYCAM 1100 INDOOR- ja TYCAM 2100 OUTDOOR -kameroille tai mille tahansa PoE (Power over Ethernet) -laitteelle (enint. 4 kpl), joka on standardien PoE 802.3af ja PoE 802.3at mukainen.

Virtaa ja dataa voidaan siirtää samanaikaisesti porteista 1, 2, 3 ja 4.

Kaikkien 4 ulostulon enimmäisteho on 60 W.

PoE SW4 tukee laajennettua Extend-tilaa. Laajennetussa tilassa ja kategorian 6 Ethernet-kaapelilla tietojen siirtomatka voi olla enintään 300 metriä.

Tämä on Plug and Play -laite, eli se ei tarvitse mitään erityistä määritystä.

2 - Pakkauksen sisältö

① PoE SW4
② 230 V: n verkkolaite

Merkkivalo Tila Kuvaus
1PWR	Palaa kiinteästi	Laite on kytketty oikein virransyöttöön.
	Sammutettu Laite on kytketty väärin tai sitä ei ole kytketty virransyöttöön.
2PoE-MAX	Palaa kiinteästi	PoE-teho on saavuttanut alarajansa (6 W).
	Vilkkuu PoE-teho on saavuttanut ylärajansa (60 W).
	Sammutettu PoE-virransyöttö toimii oikein ja käytettävissä oleva PoE-teho on yli 6 W.
3LINK-ACT	Palaa kiinteästi	Vastaava portti on kytketty oikein.
	Vilkkuu Datan vastaanotto tai lähetys portin kautta
	Sammutettu Vastaava portti ei ole kytketty oikein tai sitä ei ole kytketty lainkaan.
4PoE status	Palaa kiinteästi	Vastaava portti on kytketty ja virroittaa oikein PoE-oheislaitetta.
	Vilkkuu Vastaavan portin PoE-antoteho ylittää 30 W.
	Sammutettu Yhtään PoE-yhteensopivaa oheislaitetta ei ole kytketty.

⑤ POE-portit 1, 2, 3, 4.
⑥ Portti 5 (PLINK) reititin

3.2 Takasivu

⑦ Laajennetun tilan valitsin Katso kohta 5.3.
⑧ Maadoitusliitäntä: PoE SW4 -kotelon maadoitusliitäntä.
⑨ Virtaliitäntä: Käytä mukana toimitettua 230 V:n verkkolaitetta.

OFF ON EXTRIGI PORT1-4 PWR DC 48V

4 - Asennussuositus

4.1 Optimaalisen toiminnan varmistamiseksi

• Asenna PoE SW4 sisätiloihin kuivaan, hyvin tuuletettuun ja pölyttömään tilaan.
• Varmistu, että laite on kiinnitetty oikein telineeseen tai asetettu vakaalle alustalle.
• Katkaise laitteesta virta, ennen kuin kytket tai irrotat siihen yhdistetyt oheislaitteet.
• Antistaattiset varotoimet: Pöly voi aiheuttaa sähköstaattisen varauksen. Suojaa laite staattisesta sähköstä aiheutuvilta vaurioilta pitämällä laitteen ympäristö puhtaana, kuivana ja hyvin tuuletettuna (säännöllinen pölyjen pyyhkiminen on välttämätöntä).

• Katkaise laitteen virransyöttö, kun siivoat.

• Käytä laitteen virransyöttöön mukana toimitettua verkkolaitetta.
  Varmistu, että tulojännite vastaa laitteen etikettiin merkittyä arvoa.

• Kytke laitteen virransyöttö, kun olet tehnyt kaikki muut liitännät.
• Älä avaa laitteen koteloa.
• Aseta laite etäälle voimakkaista sähkövirroista.
• Varmistu, että laite on maadoitettu oikein.
• Älä tuki ilmanvaihtoristikoita, jätä laitteen joka sivulle 10 cm vapaata tilaa.
• Älä aseta laitteen päälle raskaita tai suurikokoisia esineitä.
• Pistorasiaan kytkettäessä pistorasian on oltava laitteen lähellä ja helppopääsyisessä paikassa.

4.2 Käytettävä kaapelityyppi

Valitse asianmukainen kaapelityyppi kytkettävä laitteen ja PoE SW4:n välisen etäisyyden perusteella.

• 200 metriin saakka: Käytä kategorian 5 Ethernet-kaapelia.
• 200–300 metriä: Käytä kategorian 6 Ethernet-kaapelia.

5 - Asennus

5.1 Asennus video-, data- ja kuva-asennuskaappiin

PoE SW4 voidaan asentaa video-, data- ja kuva-asennuskaappiin.

• Jätä 10 cm tilaa ilmanvaihtoristikoiden kummallekin sivulle.
• Liitä PoE SW4 -kotelon maadoitus.

Reititin FI

5.2 Liitäntä

① Kytke portti 5 (UPLINK) reititin Ethernet RJ45 -kaapelilla.

② Kytke kamerasi porttiin 1 (ensisijainen PoE-portti) vähintään luokan 5 Ethernet-kaapelilla. Tarvittaessa voit kytkeä minkä tahansa muun yhteensopivan oheislaitteen (kameran, IP-puhelimen, langattoman liityntäpisteen jne.) portteihin 2, 3 ja 4.

③ Kytke mukana toimitettu 230 V:n verkkolaite.

LINKACT PoE PWR PoE-MAX PoE UPLINK ① ② RJ45RJ45 Internet

5.3 Laajennettu tila

OFF (POIS) Portit 1-4: 100 metriä / 100 Mb

ON (PÄÄLLÄ) Portit 1-4: 100-300 metriä / 10 Mb

Huomaa

Laajennetun tilan suorituskyvyn takaamiseksi on käytettävä kategorian 6 Ethernet-kaapelia.
