SW4 POE - Netzwerkschalter DELTA DORE - Kostenlose Bedienungsanleitung

Produkttyp	5-Port-PoE-Netzwerk-Switch (4 PoE-Ports + 1 Uplink-Port)
Marke	Delta Dore
Modell	SW4 POE
Abmessungen	105 mm × 28 mm × 84 mm
Gewicht	Ca. 200 g (Schätzung)
Stromversorgung	Netzteil 230 V AC, Ausgang 48 V DC / 1,35 A
PoE-Standards	IEEE 802.3af (PoE) und IEEE 802.3at (PoE+)
Gesamt-PoE-Leistung	60 W max, bis zu 30 W pro Port
Erweiterter Modus	Ja, bis zu 300 m mit Cat.6-Kabel (10 Mbit/s)
Anschlüsse	4 PoE-Ports (Ports 1–4) + 1 Uplink-Port (Port 5)
Datenraten	10/100 Mbit/s (Fast Ethernet)
Betriebstemperatur	-10 °C bis 40 °C
Installation	Plug & Play, keine Konfiguration erforderlich, Montage in VDI-Verteiler möglich
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen, Gerät sauber, trocken und gut belüftet halten
Sicherheit	Erdung erforderlich, Gehäuse nicht öffnen, Staub und Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Netzteil im Lieferumfang, keine vom Benutzer austauschbaren Teile

Häufig gestellte Fragen - SW4 POE DELTA DORE

Welche Ports am SW4 POE sind PoE-fähig?

Die PoE-Ports sind Port 1 bis 4. Port 5 ist ein Uplink-Port (nicht PoE) zum Anschluss des Routers.

Wie hoch ist die maximale Leistung pro PoE-Port?

Bis zu 30 W pro Port, mit einer Gesamtleistung von 60 W für alle 4 Ports.

Wie aktiviere ich den erweiterten Modus am SW4 POE?

Verwenden Sie den Schalter auf der Rückseite des Geräts. In Position ON können die Ports 1–4 bis zu 300 Meter erreichen (Datenrate auf 10 Mbit/s begrenzt). In Position OFF beträgt die Distanz 100 Meter mit 100 Mbit/s.

Welche Kabeltypen werden im erweiterten Modus verwendet?

Verwenden Sie für den erweiterten Modus ein Ethernet-Kabel der Kategorie 6 (Cat.6), um die Leistung bis zu 300 Metern zu gewährleisten.

Ist der SW4 POE mit TYCAM-Kameras kompatibel?

Ja, es ist für die Stromversorgung der TYCAM 1100 INDOOR- und TYCAM 2100 OUTDOOR-Kameras sowie aller PoE-konformen Geräte (802.3af/at) ausgelegt.

Wie erkenne ich, ob ein PoE-Gerät korrekt mit Strom versorgt wird?

Die entsprechende PoE-Status-LED am Port muss dauerhaft leuchten. Blinkt sie, wird die Leistung von 30 W überschritten. Ist sie aus, ist kein PoE-Gerät angeschlossen.

Was tun, wenn die PoE-MAX-LED blinkt?

Das zeigt an, dass die Gesamt-PoE-Leistung 60 W (Maximum) erreicht. Reduzieren Sie die Last, indem Sie ein nicht benötigtes Gerät abtrennen.

Kann ich den SW4 POE in einem VDI-Verteiler installieren?

Ja, das Gerät ist für die Montage in einem VDI-Kommunikationsverteiler ausgelegt. Lassen Sie rund um die Lüftungsschlitze 10 cm Abstand.

Ist eine Konfiguration des SW4 POE erforderlich?

Nein, es ist ein Plug & Play-Gerät. Schließen Sie die Kabel und das Netzteil an, es funktioniert sofort ohne Einstellungen.

Welche Versorgungsspannung verwenden?

Verwenden Sie das mitgelieferte 230-V-Netzteil. Der Ausgang beträgt 48 V DC mit 1,35 A. Schließen Sie kein anderes Netzteil an.

BEDIENUNGSANLEITUNG SW4 POE DELTA DORE

DE Installationsanleitung

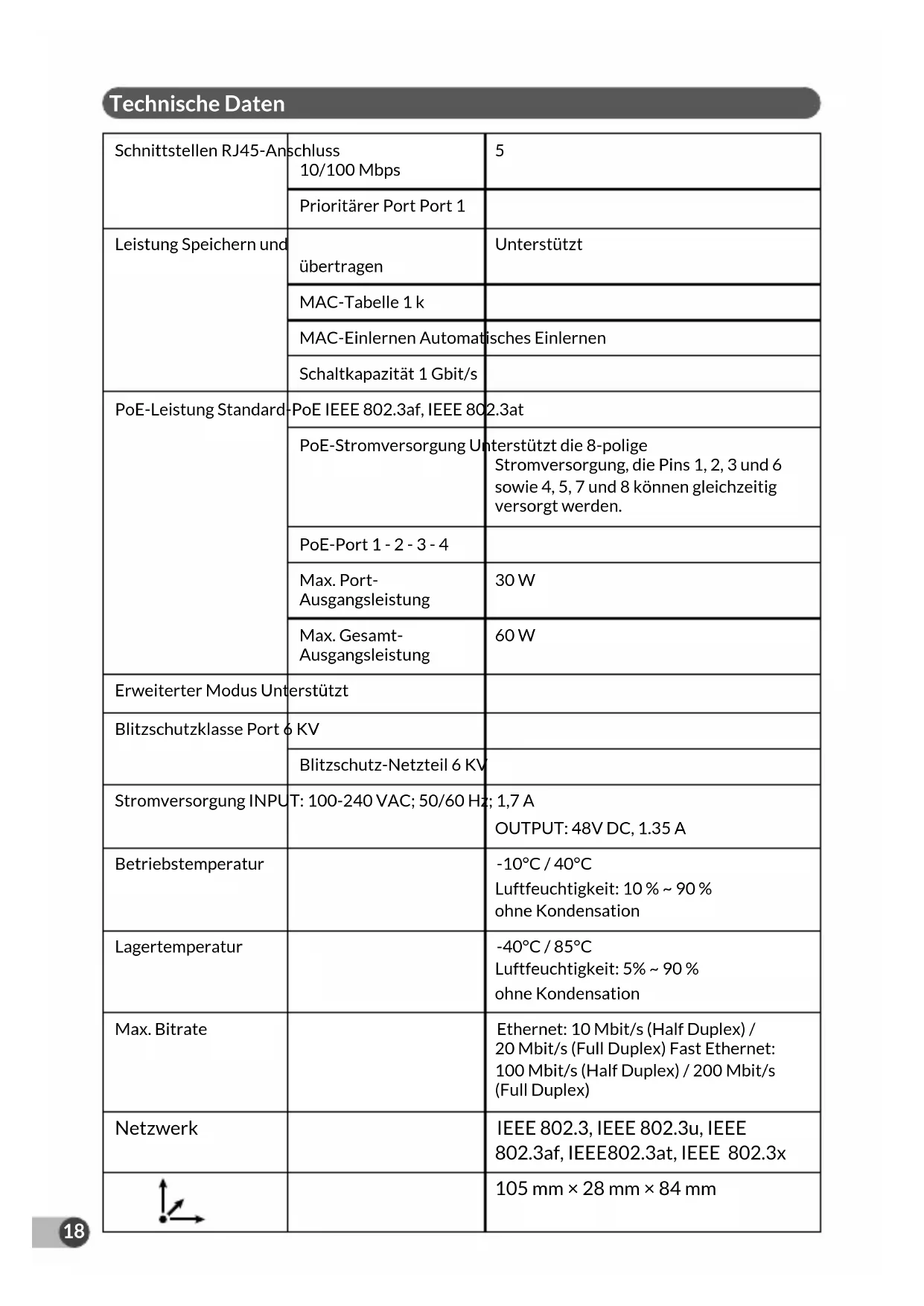

Schnittstellen RJ45-Anschluss10/100 Mbps		5
Leistung Speichern und übertragen		Unterstützt
PoE-Leistung Standard	PoE IEEE 802.3af, IEEE 802.3at
	PoE-Stromversorgung	Unterstützt die 8-polige Stromversorgung, die Pins 1, 2, 3 und 6 sowie 4, 5, 7 und 8 können gleichzeitig versorgt werden.
	PoE-Port 1 - 2 - 3 - 4
	Max. Port-Ausgangsleistung	30 W
	Max. Gesamt-Ausgangsleistung	60 W
Erweiterter Modus	Unterstützt
Blitzschutzklasse Port 6 KV
Stromversorgung INPUT: 100-240 VAC; 50/60 Hz; 1,7 A OUTPUT: 48V DC, 1.35 A
Betriebstemperatur		-10°C / 40°C Luftfeuchtigkeit: 10% ~ 90% ohne Kondensation
Lagertemperatur		-40°C / 85°C Luftfeuchtigkeit: 5% ~ 90% ohne Kondensation
Max. Bitrate		Ethernet: 10 Mbit/s (Half Duplex) / 20 Mbit/s (Full Duplex) Fast Ethernet: 100 Mbit/s (Half Duplex) / 200 Mbit/s (Full Duplex)
Netzwerk		IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE802.3at, IEEE 802.3x
		105 mm × 28 mm × 84 mm

1 - Präsentation 20
2 - Packungsinhalt 20
3 - Beschreibung 21

3.1 Vorderseite 21

3.2 Rückseite 21

4 - Installationshinweis 22

4.1 Für den optimalen Betrieb: 22
4.2 Zu verwendende Kabel 22

5 - Installation 23

5.1 Montage im VDI-Gehäuse 23
5.2 Anschluss 24
5.3 Erweiterter Modus 24

Aufgrund möglicher Weiterentwicklungen von Normen und Produkten sind die in der vorliegenden Anleitung aufgeführten Angaben und Bilder nur bei entsprechender Bestätigung von uns verbindlich.

1 - Präsentation

Der PoE SW4 versorgt die Kameras TYCAM 1100 INDOOR und TYCAM 2100 OUTDOOR bzw. alle mit der PoE-Technologie (Power over Ethernet) kompatiblen Geräte (max. 4), gemäß den Standards PoE 802.3af und PoE 802.3at.

Der Strom- und Datenfluss geschieht gleichzeitig über die Ports 1, 2, 3 und 4. Die maximale Leistung für alle 4 Ausgänge beträgt 60 W.

Der PoE SW4 unterstützt den erweiterten Modus. Der erweiterte Modus und das Ethernetkabel der Kategorie 6 ermöglichen eine maximale Entfernung der Datenübertragung von 300 m abzudecken.

Dieses Plug-and-Play-Gerät erfordert keine besondere Konfiguration.

2 - Packungsinhalt

① PoE SW4
② 230V-Netzteil.

Kontrollleuchte Status Beschreibung
1 PWR	Leuchtet durchgehend	Das Gerät wurde ordnungsgemäß mit der Stromversorgung verbunden.
	Aus Das Gerät wurde nicht richtig verbunden oder wird nicht mit Strom versorgt.
2 PoE-MAX	Leuchtet durchgehend	Die PoE-Leistung erreicht ihren unteren Grenzwert (6 W).
	Blinkt Die PoE-Leistung erreicht ihren oberen Grenzwert (60 W).
	Aus	Die PoE-Stromversorgung funktioniert ordnungsgemäß und die verfügbare PoE-Leistung liegt über 6 W.
3 LINK-ACT	Leuchtet durchgehend	Der entsprechende Port wurde ordnungsgemäß angeschlossen.
	Blinkt Versand bzw. Empfang von Daten über den Port.
	Aus Der entsprechende Port wurde nicht richtig oder überhaupt nicht angeschlossen.
4 PoE-Status	Leuchtet durchgehend	Der entsprechende Port ist angeschlossen und wird über das PoE-Gerät mit Strom versorgt.
	Blinkt Die PoE-Ausgangsleistung des Ports überschreitet 30 W.
	Aus Es wurde kein kompatibles PoE-Gerät verbunden.

⑤ PoE-Ports - 1, 2, 3, 4.
⑥ Port 5 (UPLINK) Router

3.2 Rückseite

⑦ Auswahl des erweiterten Modus. Siehe Abschnitt 5.3.

⑧ Erdung: Verbindung des PoE-Gehäuses SW4 mit der Erdung.

⑨ Netzanschluss: Verwenden Sie das mitgelieferte 230V-Netzteil.

OFF ON PORT 1-4 PWR DC 48V

4 - Installationshinweis

4.1 Für den optimalen Betrieb:

• Installieren Sie den PoE SW4 in einem trockenen, gut belüfteten und staubfreien Innenraum.
• Vergewissern Sie sich, dass das Gerät richtig mit an einem Rack befestigt ist oder auf einer stabilen Oberfläche steht.
• Schalten Sie das Gerät aus, bevor Sie die verbundenen Peripheriegeräte verbinden oder trennen.
• Antistatische Vorsichtsmaßnahmen: Staub kann zur elektrostatischen Adsorption führen. Die Umgebung des Gerätes muss sauber und trocken gehalten und gut belüftet werden (Staub ist regelmäßig zu entfernen), um das Gerät vor Schäden durch statische Elektrizität zu schützen.

• Unterbrechen Sie die Spannungsversorgung des Gerätes vor der Reinigung.

• Verwenden Sie das im Lieferumfang des Gerätes enthaltene Netzteil. Stellen Sie sicher, dass die Eingangsspannung mit dem auf dem Typenschild des Gerätes angegebenen Wert übereinstimmt.

• Stellen Sie die Spannungsversorgung her, nachdem alle anderen Verbindungen hergestellt worden sind.
• Öffnen Sie nicht das Gerätegehäuse.
• Halten Sie das Gerät von starken Stromquellen fern.
• Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet wurde.
• Blockieren Sie nicht die Lüftungsschlitze und halten Sie einen Abstand von 10 cm auf beiden Seiten des Gerätes ein.
• Stellen Sie keine schweren oder großen Gegenstände auf dem Gerät ab.
• Bei Geräten mit Steckdosen-anschluss muss die Steckdose in der Nähe des Gerätes eingebaut und leicht zugänglich sein.

4.2 Zu verwendende Kabel

Wählen Sie das geeignete Kabel, je nach Entfernung zwischen dem zu verbindenden Gerät und dem PoE SW4.

- Bis zu 200 m: Verwenden Sie ein Ethernetkabel der Kategorie 5.

- Von 200 bis 300 m: Verwenden Sie ein Ethernetkabel der Kategorie 6.

5 - Installation

5.1 Montage im VDI-Gehäuse

Sie können den PoE SW4 in einer VDI-Kommunikationsbox installieren (Sprache, Daten, Bilder).

• Beachten Sie einen Abstand von 10 cm auf jeder Seite der Lüftungsschlitze.
• Verbinden Sie das Gehäuse des PoE SW4 mit der Erdung.

① Verbinden Sie den Port 5 (UPLINK) über ein Ethernetkabel (RJ45) mit Ihrem Router.

② Verbinden Sie Ihre Kamera mit dem Port 1 (prioritärer PoE-Port) mit einem Ethernetkabel der Kategorie 5 oder höher.

Bei Bedarf können Sie ein beliebiges kompatibles Gerät (Kamera, IP-Telefon, Wireless Access Point ...) an die Ports 2, 3 und 4 anschließen.

③ Verbinden Sie das mitgelieferte 230V-Netzteil.

LINK/ACT PoE PWR PoE-MAX PoE UPLINK ① RJ45 RJ45RJ45 internet

5.3 Erweiterter Modus

OFF Ports 1-4: 100 m/100 MB

ON Ports 1-4: von 100 m bis 300 m/10 MB

Hinweis

Verwenden Sie ein Ethernetkabel der Kategorie 6, um die Leistung im erweiterten Modus zu gewährleisten.
