Produkttyp	PSTN/GSM Telefonsender
Modell	Tyxal+ TTRTC (PSTN) / TTGSM (GSM)
Marke	Delta Dore
Kommunikationsprotokoll	PSTN oder GSM (2G)
Stromversorgung	Netz (230V) mit Backup-Batterie
Backup-Batterie	Lithium 3,6V (SAFT LSH20 oder gleichwertig)
Maximale Anrufnummern	6 Nummern
Anrufzyklen	Bis zu 16 Anrufe oder 4 Zyklen
Sprachsynthese	Ja, mehrsprachig
SMS-Benachrichtigungen (nur TTGSM)	Ja
Hausautomationssteuerung	Heizung, Beleuchtung, Rollläden, Tor
Szenarien	Bis zu 4 Szenarien
Fernbedienung	Per Telefonanruf (DTMF) oder SMS
Manipulationsschutz	Ja (Öffnungs-/Abhebeerkennung)
Kompatible Detektoren	Rauch, Wasserleck, Universal, Stromausfall
Autonomer Modus	Ja (ohne Alarmsteuereinheit)
Betriebstemperatur	0°C bis 40°C (geschätzt)
Abmessungen (ca.)	150 x 100 x 30 mm
Gewicht (ca.)	200 g
Batterielebensdauer	Bis zu 10 Jahre (SAFT LSH20)

Häufig gestellte Fragen - Tyxal+ TTRTC DELTA DORE

Wie richte ich den Tyxal+ TTRTC zum ersten Mal ein?

Schließen Sie das Gerät an die PSTN-Leitung und die Netzstromversorgung an. Folgen Sie dem Sprachführer oder verwenden Sie das Touchscreen-Tastenfeld, um Ihren Zugangscode, Anrufnummern und Systemeinstellungen zu konfigurieren. Detaillierte Schritte finden Sie im Benutzerhandbuch.

Kann ich den TTGSM TYXAL+ ohne SIM-Karte verwenden?

Nein, das GSM-Modell benötigt eine gültige SIM-Karte mit PIN-Code, um sich mit dem Mobilfunknetz zu verbinden. Legen Sie die SIM-Karte ein und geben Sie die PIN über das Tastenfeld ein.

Wie teste ich, ob der Sender ordnungsgemäß funktioniert?

Erzeugen Sie ein Erkennungsereignis (z.B. einen Einbruch auslösen oder einen Wasserleck simulieren). Der Sender sollte die programmierten Nummern anrufen. Sie können auch die Fronttaste 30 Sekunden lang drücken, um einen Testanrufzyklus zu starten.

Was zeigt der LED-Status an?

Für TTRTC: blinkend rot = keine Leitung; dauerhaft grün = Leitung vorhanden; blinkend grün = Anruf läuft; aus = normal. Für TTGSM: blinkend rot = kein Empfang; blinkend grün/orange = schwach; dauerhaft grün = gut; blinkend grün = Anruf läuft.

Wie oft sollte ich die Backup-Batterie ersetzen?

Ersetzen Sie die Batterie, wenn das System einen niedrigen Batteriestand anzeigt (z.B. Nachricht auf dem Tastenfeld oder Sprachwarnung). Die SAFT LSH20-Batterie hält in der Regel bis zu 10 Jahre.

Kann ich das Alarmsystem fernsteuern?

Ja, rufen Sie den Sender an und folgen Sie dem Sprachmenü, um den Alarm zu scharf/unscharf zu schalten, Heizung, Beleuchtung, Rollläden zu steuern oder Szenarien zu aktivieren.

Was soll ich tun, wenn der Sender bei einem Alarm nicht anruft?

Überprüfen Sie die Telefonleitung (für TTRTC) oder das GSM-Signal (für TTGSM). Stellen Sie sicher, dass die Anrufnummern korrekt programmiert sind und dass sich das System nicht im Wartungsmodus befindet. Testen Sie mit einem manuellen Auslöser.

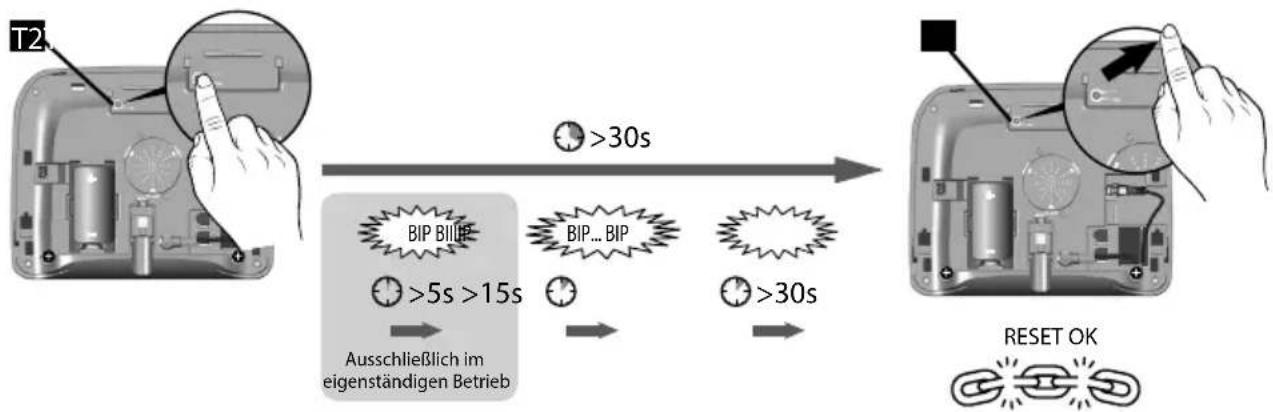

Wie setze ich den Sender auf die Werkseinstellungen zurück?

Öffnen Sie das Gerät und drücken Sie die T2-Taste 30 Sekunden lang. Der Sender piept und setzt sich zurück. Alle Zuordnungen und Einstellungen werden gelöscht.

Kann ich den Sender mit einer Alarmanlage eines Drittanbieters verwenden?

Der Tyxal+ TTRTC/TTGSM ist für den Betrieb mit Produkten der Delta Dore TYXAL+ Serie (z.B. CS 8000) ausgelegt. Fragen Sie Ihren Installateur nach der Kompatibilität mit anderen Systemen.

Welche Sicherheitsvorkehrungen sollte ich beim Umgang mit der Batterie treffen?

Polung nicht umkehren, nicht kurzschließen oder über 100°C erhitzen. Von Kindern fernhalten. Altbatterien gemäß den örtlichen Vorschriften entsorgen.

BEDIENUNGSANLEITUNG Tyxal+ TTRTC DELTA DORE

Das TTRTC TYXAL+ ist ein Gerät, das die Festnetzleitung der Installation nutzt.

Das TTGSM TYXAL+ ist mit einem Mobilfunknetz verbunden.

RTC:

Réseau Téléphonique Commuté (französisches Festnetz).

Ein Festnetz-Telefonmodem ist mit Ihrer Telefonleitung verbunden.

GSM:

Ein GSM-Telefonmodem ist mit einem Mobilfunknetz verbunden.

- 2G-Modem

Stummes SOS:

Die Funktion „Stummes SOS“ ermöglicht es, außerhalb der überwachten Zonen Alarm zu schlagen, ohne dass dies dem Einbrecher gemeldet wird.

SOS-Signal:

Die Funktion „SOS-Signal“ ermöglicht es, die Nachbarschaft umgehend auf einen Einbruch hinzuweisen, indem gleichzeitig die zugeordneten Alarmgeber ausgelöst werden und ein Telefonmodem extern den Einbruch meldet.

Wartungsmodus:

Der Wartungsmodus ermöglicht es, die für die Inbetriebnahme, Wartung und Diagnose nötigen Arbeiten auszuführen. Dieser Modus ist nur zugänglich, wenn die Überwachung ausgeschaltet ist.

Der Übergang der Alarmzentrale in den Wartungsmodus ist über eine Bedieneinheit (Tast- oder einfache Bedieneinheit), eine Fernbedienung oder einen RFID-Chipleser möglich.

(siehe System-Bedienungsanleitung).

Sabotageschutz:

Die Produkte werden gegen das gewaltsame Öffnen und Abreißen geschützt.

Falls ein Dieb eines der Produkte zu öffnen oder abzureißen versucht, wird dies der Alarmzentrale gemeldet, die Innenraumsirene ausgelöst und die Alarmgeber der Alarmzentrale aktiviert (Außen- oder Innenraumsirene, Telefonmodem).

Der Sabotageschutz ist auch bei ausgeschaltetem System ständig aktiviert.

Der Sabotageschutz kann über eine Tast-Bedie-neinheit CLT 8000 TYXAL+ deaktiviert werden.

Das System muss obligatorisch in den Wartungsmodus geschaltet werden, um ein Produkt öffnen zu können.

DTMF

Dual Tone Multi Frequency (Doppelton-Mehrfrequenz)

SMS

Short Message Service

Line Sharing (Leitungsteilung)

Die Kommunikationen geschehen über das Festnetz der Deutschen Telekom\\\$. Die Daten und sonstigen Dienstleistungen - wie der TV-Dienst - werden über das Netzwerk des ISPs bereitgestellt.

Vollständige Entbündelung

Sie sind kein Kunde der Deutschen Telekom mehr. Die Daten und sonstigen Kommunikationen werden über das Netzwerk des ISPs bereitgestellt.

Anrufzyklus:

Das Telefonmodem wählt die 1. gespeicherte Rufnummer. Wird der Anruf nicht entgegen genommen oder quittiert, wählt das Telefonmodem die 2., 3. usw. bis hin zur 6. Rufnummer.

Falls niemand den Anruf entgegen nimmt, beginnt das Telefonmodem mit einem neuen Zyklus: 1., 2., 3., usw. Rufnummer. Das Telefonmodem führt somit bis zu 16 Anrufe nacheinander oder maximal 4 Zyklen durch.

Vorgang im Wartungsmodus auszuführen (siehe Bedienungsanleitung der Alarmzentrale CS 8000 TYXAL+, Abschnitt „Wartungsmodus“)

Dieses Gerät muss unter Einhaltung der gültigen Gesetzgebung und der ortsgebundenen Einsatzbeschränkungen genutzt werden. Diese können sich beispielsweise auf Tankstellen, Krankenhäusern usw. anwenden.

Dieses Gerät kann die Funktionsfähigkeit von medizinischen Geräten wie Hörprothesen und Herzschrittmachern beeinträchtigen. Erkundigen Sie sich bei Ihrem Arzt.

Das Gerät kann beim Aufstellen in der Nähe von Fernsehgeräten, Rundfunkempfängern und Computern Störungen verursachen.

Das Gerät nicht in Räumen mit Explosionsgefahr beispielsweise durch Gas-, Treibstoff- oder Chemikalienvorräte aufstellen.

Inhalt

1. Wie funktioniert Ihr Telefonmodem? 52

1.1 Systembeschreibung....52
1.2 Funktionsweise ....52
1.3 Eigenständiger Betrieb....52
1.4 Haustechnische Einrichtungen....53
1.5 Verwalten von Spannungsfehlern (ausschließlich Telefonmodem TTGSM TYXAL+) ....53

2. Betrieb mit einem Alarmsystem ....54

2.1 Warnmeldung im Alarmfall ....54
2.3 Steuern der Alarmzentrale aus der Ferne ....56
2.4 Systeme mit TTGSM TYXAL+ 57
2.5 Individuelle Konfiguration des Telefonmodems mit einem Benutzercode ....58
2.6 Benennen des Telefonmodems....58

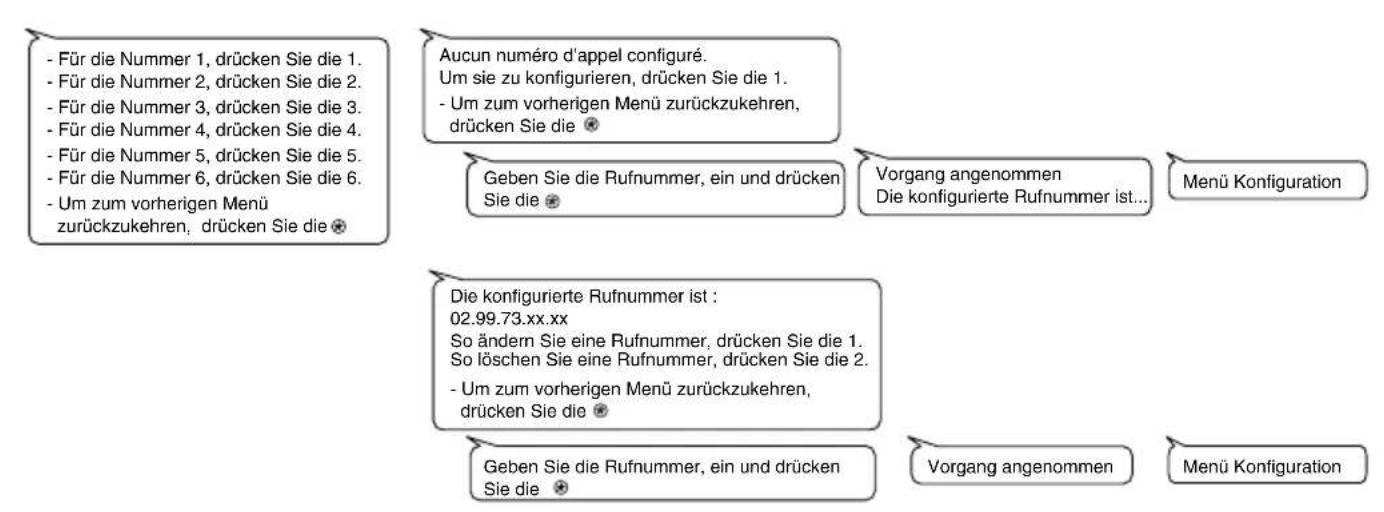

2.7 Rufnummern 59
2.8 Familien SMS Info (nur für Telefonmodem TTGSM TYXAL+) ......60
2.9 SIM-Karte (nur für Telefonmodem TTGSM TYXAL) 60

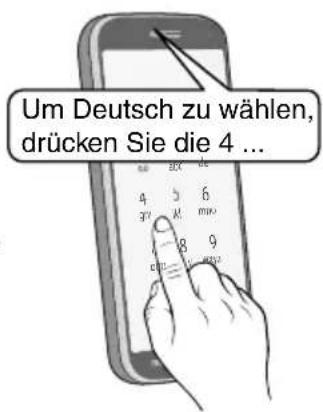

2.10 Sprachführung....61

3. Haustechnische Einrichtungen ....62

3.1 Steuern der Heizung aus der Ferne....62
3.2 Steuern der Hausautomationen aus der Ferne 63

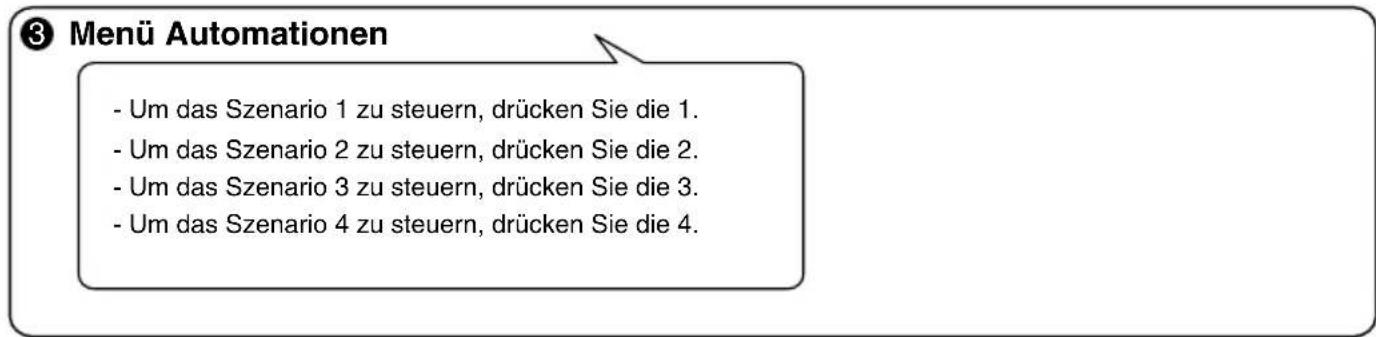

3.3 Menü Szenario....64

4. Eigenständiger Betrieb....65

4.1 Kompatible Melder und Fernbedienungen 65
4.2 Ablauf eines Anrufes im Falle eines technischen Fehlers 65
4.3 Individuelle Konfiguration des Telefonmodems 66
4.4 Menü Konfiguration....67

5. Betriebstest 68

6. Zustand der Kontrollleuchte der Telefonleitung....69

7. Batteriewechsel....70

8. Initialisieren des Zugangscodes ....71

9. Initialisierung (Rückkehr zur Werkseinstellung) ....71

10. Hilfe ....72

Die EG-Konformitätserklärung dieser Ausrüstung ist auf Anfrage an folgender Stelle erhältlich:

Service „Technische Infos“

DELTA DORE Schlüter GmbH - Fichtenstraße 38 a - 76829 Landau (Deutschland)

E-Mail: [e-mail]

1. Wie funktioniert Ihr Telefonmodem?

1.1 Systembeschreibung

Das Telefonmodem TTRTC TYXAL+ der Alarmzentrale nutzt die Festnetzleitung der Installation.

Das Telefonmodem TTGSM TYXAL+ nutzt das Mobilfunknetz.

Sie ermöglichen es:

• die Alarmzentrale aus der Ferne zu steuern (über die Sprachführung des Telefonmodems).
• über eventuelle Meldungen per Telefon oder über eine Fernüberwachungseinrichtung informiert zu werden (Standard-Protokolle: 200 Baud FSK, Kontakt ID usw. (Abo benötigt)).

• die Fernsteuerung der Heizung und von bis zu 5 Hausautomationen, falls Ihr System über X3D-Produkte verfügt.

• das Erstellen von Szenarien. Beispiel: „Verlassen“= Beleuchtung aus, Rollläden geschlossen, „Rückkehr“ = Beleuchtung ein, Rollläden geöffnet

• die Raumtemperatur des Systems zu erfahren.

Im Alarmfall ermöglicht der ausgehende Anruf (selbst bei Spannungsversorgungsunterbrechungen) Folgendes:

• Die Beschreibung des Alarms.
• Die Verbindung mit den überwachten Räumen, um zu hören was vor sich geht und gleichzeitig zu sprechen.
• Die Unterbrechung des Alarmzyklus.
• Das Ausschalten der Sirenen.

1.2 Funktionsweise

Verwendung mit einer Alarmzentrale CS 8000 TYXAL+

Verfügt Ihre Installation über eine Alarmzentrale CS 8000 TYXAL+, dann sind das Telefonmodem und die sonstigen Produkte der Produktreihe TYXAL+ der Alarmzentrale CS 8000 TYXAL+ zugeordnet (max. 50 Produkte).

Einbruchmelder Technische Melder

1.3 Eigenständiger Betrieb

Das Telefonmodem kann eigenständig betrieben werden.

In diesem Fall sind die technischen Melder (Rauchmelder DFR RYXAL+, technischer Universalmelder DU TYXAL+ oder Leckagemelder DF TYXAL+ usw.) direkt dem Telefonmodem zugeordnet.

Es kann ebenfalls eine Fernbedienung TL 2000 TYXAL+ zugeordnet werden, die über die Not-ruf-Funktion verfügt. Diese ermöglicht es, einen Notruf an Ihre Anruferliste zu senden (Drücken der Taste 1 oder 2 der Fernbedienung, je nach Konfiguration).

1.4 Haustechnische Einrichtungen

Die haustechnischen Einrichtungen bieten folgende Fernsteuerungsmöglichkeiten:

• Die Steuerung der Heizung.
• Die Steuerung von 5 Hausautomationen (2 Kanäle für ROLLIA / TYMOOV-Rolläden oder Rollläden- empfänger, 2 Kanäle für die Beleuchtung, 1 Kanal für das Tor).
• Die Steuerung von 4 Szenarien.
  Diese Funktionen sind je nach Ausrüstung verfügbar

(X3D-Empfänger).

Erkundigen Sie sich bei uns. Die Zuordnung kann auf 2 unterschiedliche Art und Weisen geschehen:

• Direkte Zuordnung
• Repeater: In diesem Fall übernimmt/übernehmen der/die Repeater die Rolle eines Relais, das das Signal verstärkt und es an die Empfänger weiterleitet, die normalerweise außerhalb der Funkreichweite sind (weitläufige Anlagen, dicke Betonwände usw.).

1.5 Verwalten von Spannungsfehlern (ausschließlich Telefonmodem TTGSM TYXAL+)

Wenn das Telefonmodem nicht mehr vom Stromnetz versorgt wird:

• Piept es einmal alle 10 Sekunden, 5 Minuten lang.
• Nach 30 Minuten erzeugt die Alarmzentrale einen technischen Fehler, der vom Telefonmodem nach 30 Sekunden gesendet wird.

2. Betrieb mit einem Alarmsystem

Das, einer Alarmzentrale zugeordnete, Telefonmodem ermöglicht Folgendes:

• Die Warnmeldung im Alarmfall.
• Die Steuerung der Alarmzentrale aus der Ferne.

2.1 Warnmeldung im Alarmfall

Ablauf eines Anrufzyklus im Falle eines Einbruchmeldealarms oder eines technischen Fehlers

Im Alarmfall (Einbruchmeldealarm oder technischer Fehler) wählt das Telefonmodem nacheinander die gespeicherten Rufnummern (max. 6), bis ein Korrespondent den Anruf entgegen nimmt und somit den

Anrufzyklus stoppt.

① Das Telefonmodem wählt die 1. gespeicherte Rufnummer. Wird der Anruf nicht entgegen genommen oder nicht quittiert, wählt das Telefonmodem die 2., 3. usw. bis hin zur 6. Rufnummer.
② Falls niemand den Anruf entgegen nimmt, beginnt das Telefonmodem mit einem neuen Zyklus: 1., 2., 3., usw. Rufnummer.

Das Telefonmodem führt somit bis zu 16 Anrufe nacheinander durch.

Der Zyklus wird automatisch nach 16 Anrufen unterbrochen.

Um den Anrufzyklus zu stoppen, drücken Sie die

Im Falle eines technischen Fehlers (ausschließlich für Rauchmelder) wird ein Anruf nach 30 Sekunden getätigt.

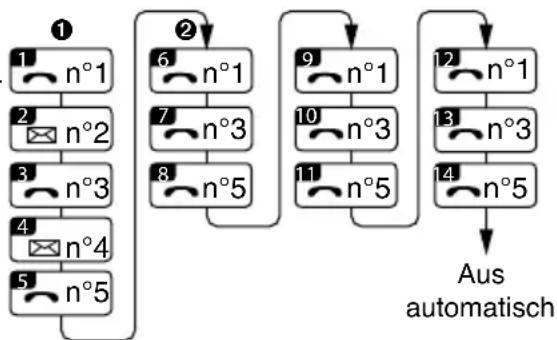

2.2 Fall des Telefonmodems TTGSM TYXAL+

Im Falle eines Telefonmodems TTGSM TYXAL+, kann für jede Rufnummer die Option Anruf und SMS gewählt werden.

Die Option Anruf/SMS kann über die Tast-Bedieneinheit CLT 8000 TYXAL+ konfiguriert werden.

Beispiel: Sie haben 5 gespeicherte Rufnummern, 2 davon verfügen über die Option SMS. (Nr. 2 und Nr. 4)

Das Telefonmodem wählt die 1. gespeicherte Rufnummer. Wird der Anruf nicht entgegen genommen oder nicht quittiert, sendet das Telefonmodem eine SMS an die 2. Rufnummer.

Das Telefonmodem führt den Anrufzyklus fort und wählt die 3. Rufnummer, sendet eine SMS an die 4. Rufnummer und wählt die 5. gespeicherte Rufnummer, falls niemand den Anruf entgegen nimmt.

② Falls niemand den Anruf entgegen nimmt, beginnt das Telefonmodem mit einem neuen Zyklus: Nr. 1., Nr. 3., Nr. 5. usw. Rufnummer.

Das TTGSM TYXAL+ sendet keine weiteren SMS bei den folgenden Anrufzyklen.

Das Telefonmodem stoppt automatisch nach 4 aufeinander folgenden Anrufzyklen.


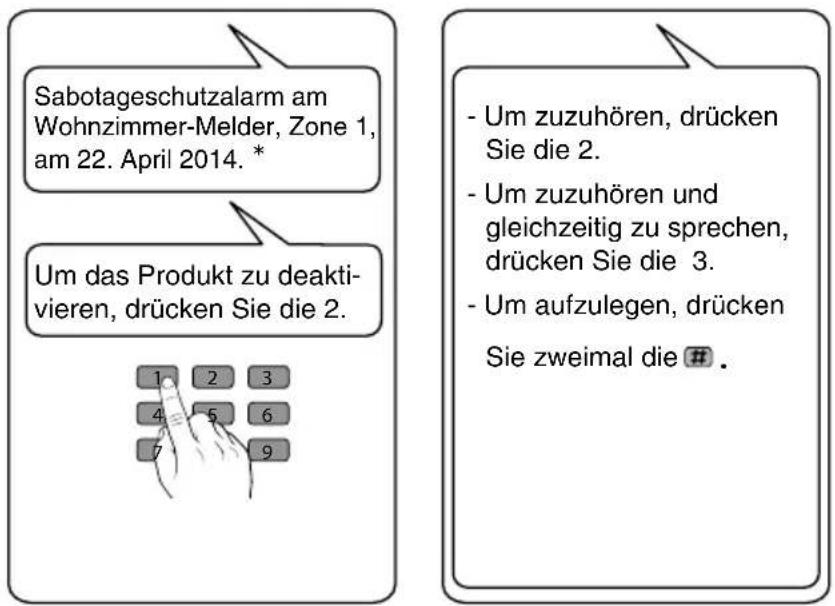

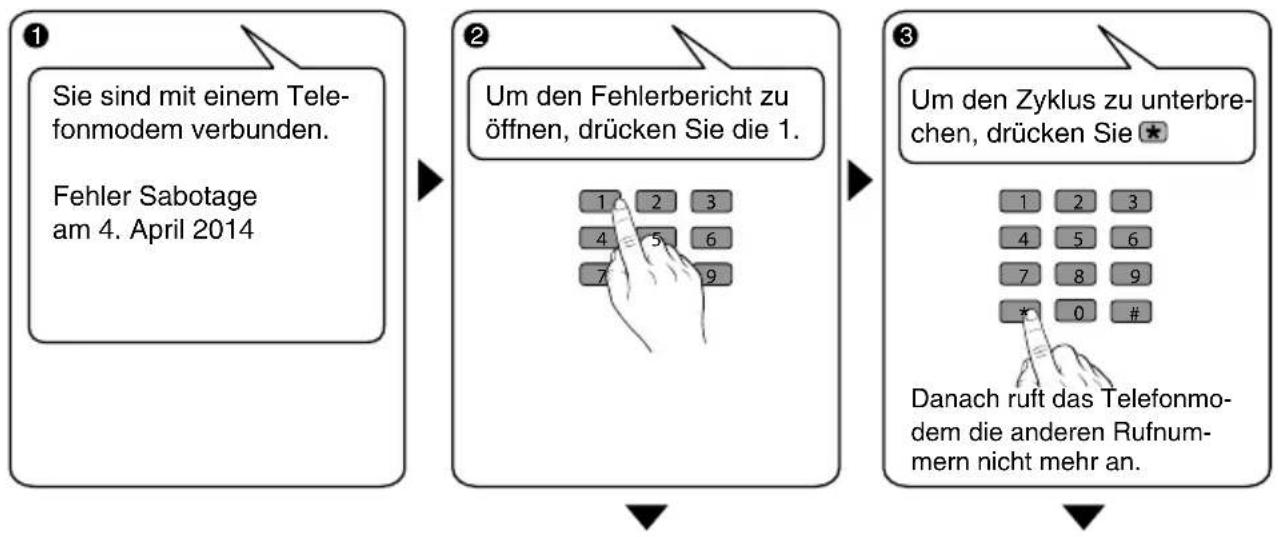

Beispiel des Sabotageschutz:

* Beispiel für den Namen eines Raumes oder einer Zone. Die Aussprache hängt von der Konfiguration Ihres Systems ab.

Sie müssen vor dem Auflegen unbedingt die Taste ✝ drücken, um den Anrufzyklus zu unterbrechen, damit das Telefonmodem nicht die anderen Rufnummern anwählt.

2. Betrieb mit einem Alarmsystem

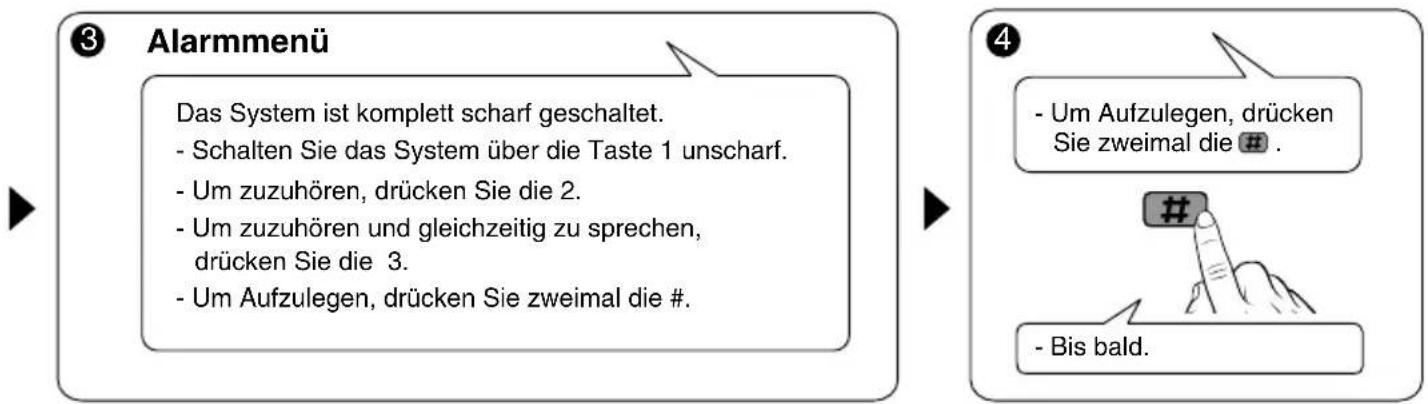

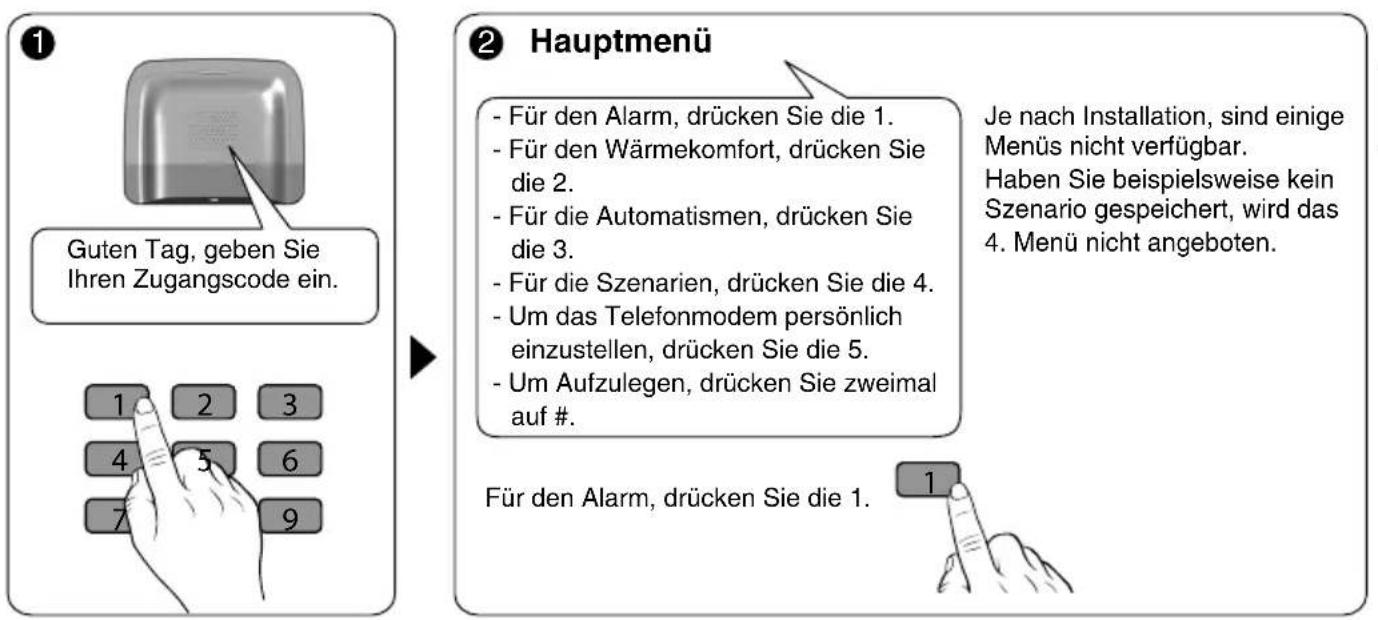

2.3 Steuern der Alarmzentrale aus der Ferne

Ein- oder Ausschalten des Systems (ganzes oder einzelne Zonen) aus der Ferne.

Sie können das System über das von der Sprachführung des Telefonmodems angebotene Menü ein- bzw. ausschalten.

Rufen Sie das Telefonmodem an.

• Das GSM-Telefonmodem nimmt umgehend ab.

• Das Festnetz-Telefonmodem wendet eine der beiden folgenden Methoden an.

• Methode, über einen anderen Telefonanschluss (Festnetz oder Mobilfunk):

Geben Sie die Rufnummer der Installation ein.

Das Telefonmodem nimmt den Anruf werksseitig nach ca. 10 Klingelzeichen an (die Anzahl der Klingeltöne kann geändert werden).

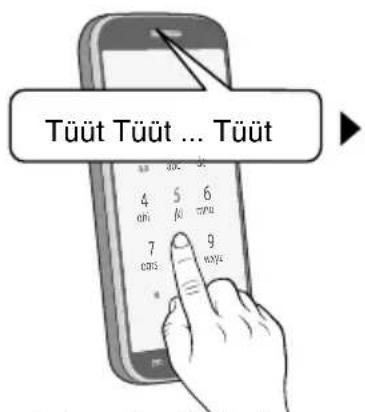

1. Methode in folgenden Fällen anzuwenden:

2. Wenn Sie von einem Mobiltelefon aus anrufen (und dieses noch vor dem 10. Klingelzeichen die Verbindung unterbricht).

3. Wenn außer dem Telefonmodem auch ein Anrufbeantworter oder eine Voicemail vorhanden ist.

Geben Sie die Rufnummer der Installation ein. Warten Sie 2 Klingelzeichen ab

Warten Sie 10 Sekunden.

Geben Sie erneut die Rufnummer der Installation ein. Das Telefonmodem hebt nach 1 oder 2 Klingelzeichen ab.

Wenn 2 Anrufe aufeinander folgen, und um das unerwünschte Belegen der Leitung zu vermeiden, können Sie die 2. Methode deaktivieren, indem Sie die folgende Sequenz über das Hauptmenü eingeben: #82 6 1. #82 6 0 eingeben, um erneut zu aktivieren.

Lassen Sie sich ganz einfach von der Sprachführung des Telefonmodems leiten.

Jederzeit:

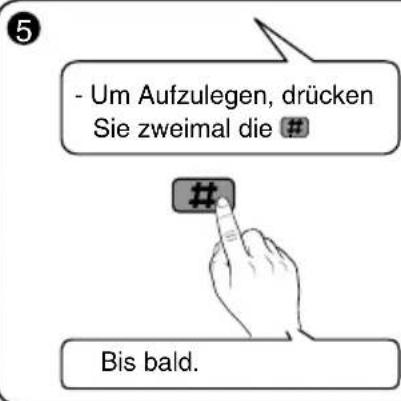

• Um zum vorherigen Menü zurückzukehren, drücken Sie die ★.
• Um Aufzulegen, drücken Sie zweimal die #

2.4 Systeme mit TTGSM TYXAL+

Falls Ihr System nicht über das Stromnetz versorgt wird (Zweithaus, Wohnmobil, Boot usw.), meldet das TTGSM TYXAL+ die Alarme, kann aber nicht aus der Ferne gesteuert werden. Es ist jedoch möglich, dieses 30 Minuten nach einem Einbruch zu kontaktieren.

Hinweis: Falls das Netzteil noch nie mit dem Telefonmodem verbunden wurde, wird der Fehler Netzspannung nicht gemeldet.

2. Betrieb mit einem Alarmsystem

2.5 Individuelle Konfiguration des Telefonmodems mit einem Benutzercode

• Mit der Tast-Bedieneinheit

Nutzen Sie die Tast-Bedieneinheit, um Ihr Telefonmodem noch einfacher zu konfigurieren. Die nebenstehende Tabelle führt die über die Tast-Bedieneinheit CLT 8000 TYXAL+ individuell konfigurierbaren Funktionen der Telefonmodems TTRTC TYXAL+ und TTGSM TYXAL+ auf.

(Menü: Bedienung > Produkte > Konfig.).

• Ohne Tast-Bedieneinheit

Schalten Sie die Alarmzentrale in den Wartungsmodus um (siehe System-Bedienungsanleitung)

Rufen Sie das Telefonmodem an und lassen Sie sich von der Sprachführung führen.

telefonmodems	Telefonmodem TTRTC TYXAL+	Telefonmodem TTGSM TYXAL+
Benennen der Produkte	√	√
Rufnummern	√	√
Optionen Übertragung Anruf/SMS (1)	-	√
Familien SMS Info (2) -		√
SIM-Karte -		√
Sprachführung	√	√

(1): Sie haben die Möglichkeit, mit Ihrem GSM-Telefonmodem die Rufnummern zu wählen, an die eine SMS gesendet werden soll.
(2): Beispiel: Ein Kind geht nach Hause und deaktiviert das System über die Fernbedienung oder den RFID-Chipleser. Das GSM-Telefonmodem sendet eine SMS an die Eltern.

2.6 Benennen des Telefonmodems

Dieses Menü ermöglicht es, Ihrem Telefonmodem einen bestimmten Namen zuzuordnen.

① Geben Sie Ihren Zugangscode ein und bestätigen Sie mit OK.
② Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Bedienung > Produkte > Konfig.

③ Drücken Sie die Taste am umzubenennenden Produkt oder wählen Sie dieses Produkt in der Liste, indem Sie auf „Durchs.“ (siehe nachstehende Tabelle) drücken.
④ Sobald das Produkt erkannt wurde, wählen Sie das Menü „Benennen“.
⑤ Sie können einen Namen (empfohlen) sowie eine Nummer (Option) aus der Liste wählen oder den Produktnamen individuell konfigurieren (⑥), indem Sie einen neuen Namen eingeben.
⑥ Bestätigen Sie mit OK.

Wir empfehlen es Ihnen, einen, der in der Liste aufgeführten, Namen zu wählen.

Somit wird im Alarmfall der gewählte vorgespeicherte Name genannt.

2.7 Rufnummern

Dieses Menü ermöglicht die Programmierung der Rufnummern, die im Falle der Alarmmeldung oder bei technischen Fehlern angerufen werden sollen.

① Geben Sie Ihren Zugangscode ein und bestätigen Sie mit OK.
② Drücken Sie auf Einstellung und wählen Sie folgendes Menü:

Bedienung > Produkte > Konfig.
Programmieren eines Anrufes aus dem Ausland nach Deutschland\\\$:

Sie wohnen in einem deutschen Nachbarland und möchten die 030 12345-67 in Deutschland wählen, geben Sie Folgendes ein: 00 [phone].\\\$

Sie können die Eingabe der Rufnummer zeitweise unterbrechen, indem Sie die # drücken.

2. Betrieb mit einem Alarmsystem

2.8 Familien SMS Info (nur für Telefonmodem TTGSM TYXAL+)

Dieses Menü ermöglicht es, eine SMS an die programmierte Rufnummer zu senden, wenn das System aus- oder eingeschaltet wird. Beispiel: Ihr Kind geht nach Hause und deaktiviert das System über die Fernbedienung oder den RFID-Chip. Das Telefonmodem sendet Ihnen eine SMS. Stellen Sie sicher, dass die Option „Familien SMS Info“ im Menü „Einstellungen“ der dieser Funktion zugeordneten Fernbedienung oder des RFID-Chips aktiviert wurde.

① Geben Sie den Benutzercode ein (z. B.: 456789) und bestätigen Sie mit OK.
② Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Bedienung > Produkte > Konfig. und bestätigen Sie mit OK.
③ Drücken Sie die Taste T1 (externe Taste) des Telefonmodems (siehe Bedienungsanleitung) oder wählen Sie diesen in der Liste, indem Sie auf „Durchs.“ klicken und mit OK bestätigen.
④ Wählen Sie das Menü „Familien SMS Info“ und bestätigen Sie mit OK.
⑤ Wählen Sie die, von der SMS-Warnung betroffene(n), Nummer(n) in der Liste, indem Sie auf „Auswählen“ klicken.

Bestätigen Sie mit OK.

4

5

- Optionen Übertragung Anruf/SMS (nur für Telefonmodem TTGSM TYXAL+) Siehe Abschnitt „Rufnummern“.

2.9 SIM-Karte (nur für Telefonmodem TTGSM TYXAL)

Dieses Menü ermöglicht es Ihnen, den PIN-Code der SIM-Karte einzugeben.

① Geben Sie den Benutzercode ein und bestätigen Sie mit OK.
② Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Bedienung > Produkte > Konfig.
③ Drücken Sie die Taste am Telefonmodem oder wählen Sie dieses in der Produktliste, indem Sie auf „Durchs. klicken.

④ Wählen Sie das Menü „SIM-Karte“.

⑤ Geben Sie die Parameter der SIM-Karte ein: PIN-Code eingeben PUK-Code eingeben

4

5

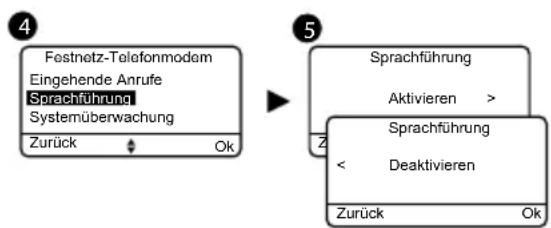

2.10 Sprachführung

Dieses Menü ermöglicht es, den Lautsprecher des Telefonmodems zu aktivieren bzw. zu deaktivieren. Ist dieser aktiviert, dann werden Ihnen die unterschiedlichen Ereignisse des Systems genannt (Ein-/Ausschalten, Keine Aktivierung usw.).

① Geben Sie den Benutzercode ein und bestätigen Sie mit OK.
② Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Bedienung > Produkte > Konfig.
③ Drücken Sie die Taste am Telefonmodem oder wählen Sie dieses in der Produktliste, indem Sie auf „Durchs. klicken.
④ Wählen Sie das Menü „Sprachführung“ und anschließend „Aktivieren“ oder „Deaktivieren“ (⑤). Bestätigen Sie mit OK.

3. Haustechnische Einrichtungen

3.1 Steuern der Heizung aus der Ferne Rufen Sie das Telefonmodem an.

② Hauptmenü

• Für den Alarm, drücken Sie die 1.
• Für den Wärmekomfort, drücken Sie die 2.
• Für die Automatismen, drücken Sie die 3.
• Für die Szenarien, drücken Sie die 4.
• Um das Telefonmodem persönlich einzustellen, drücken Sie die 5.
• Um zuzuhören, drücken Sie die 6.
• Um zuzuhören und gleichzeitig zu sprechen, drücken Sie die 7.
• Um Aufzulegen, drücken Sie zweimal die #.

Für den Wärmekomfort, drücken Sie die 2.

Je nach Installation, sind einige Menüs nicht verfügbar.

Haben Sie beispielsweise kein Szenario gespeichert, wird das 4. Menü nicht angeboten.

③ Menü Wärmekomfort

Die Innentemperatur beträgt 19,0 Grad. Die Außentemperatur beträgt 21,5 Grad.*

* Wenn eine Außensirene SEF TYXAL+ Ihrem System zugeordnet wurde.

• Um das System in den Heizbetrieb zu schalten, drücken Sie die 1.
• Um das System in den Klimaanlagenbetrieb zu schalten, drücken Sie die 2.

4 1 Heizung

Die Heizung ist im Abwesen-heitsbetrieb	Die Heizung läuft Die Heizung ist	aus
- Um die Heizung einzuschalten,drücken Sie die 1.- Um die Heizung auszuschalten, drücken Sie die 2.	- Um in den Abwesenheitsbetrieb zu schalten, drücken Sie die 1.- Um die Heizung auszuschalten, drücken Sie die 2.	- Um die Heizung einzuschalten,drücken Sie die 1.- Um in den Abwesenheitsbetrieb zu schalten, drücken Sie die 2.

2 Klimaanlage

Die Klimaanlage läuft. Die Klimaanlage ist aus.
- Um die Klimaanlage auszuschalten, drücken Sie die 1.	- Um die Klimaanlage einzuschalten, drücken Sie die 1.

Jederzeit:

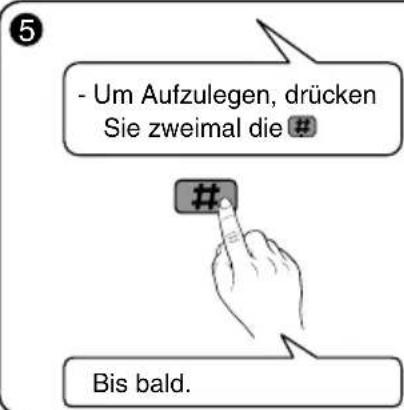

• Um zum vorherigen Menü zurückzukehren, drücken Sie die ★.
• Um Aufzulegen, drücken Sie zweimal die #

3.2 Steuern der Hausautomationen aus der Ferne

Rufen Sie das Telefonmodem an.

② Hauptmenü

• Für den Alarm, drücken Sie die 1.
• Für den Wärmekomfort, drücken Sie die 2.
• Für die Automatismen, drücken Sie die 3.
• Für die Szenarien, drücken Sie die 4.
• Um das Telefonmodem persönlich einzustellen, drücken Sie die 5.
• Um zuzuhören, drücken Sie die 6.
• Um zuzuhören und gleichzeitig zu sprechen, drücken Sie die 7.
• Um Aufzulegen, drücken Sie zweimal die #.

Für die Automatismen, drücken Sie die 3.

Je nach Installation, sind einige Menüs nicht verfügbar.

Haben Sie beispielsweise kein Szenario gespeichert, wird das 4. Menü nicht angeboten.

③ Menü Automationen

• Um die Rollläden zu steuern, drücken Sie die 1.
• Für die Beleuchtungen, drücken Sie die 2.
• Um das Tor zu steuern, drücken Sie die 3.

4 1 Rollläden

- Um die Gruppe 1 zu steuern, drücken Sie die 1.		- Um die Gruppe 2 zu steuern, drücken Sie die 2.
Rollläden Gruppe 1 geschlossen- Um zu öffnen, drücken Sie die 1.	Rollläden Gruppe 1 offen- Um zu schließen, drücken Sie die 2.	Rollläden Gruppe 2 geschlossen- Um zu öffnen, drücken Sie die 1.	Rollläden Gruppe 2 offen- Um zu schließen, drücken Sie die 2.

2 Beleuchtungen

- Um die Gruppe 1 zu steuern, drücken Sie die 1.		- Um die Gruppe 2 zu steuern, drücken Sie die 2.
Beleuchtungen Gruppe 1 aus.- Um einzuschalten,drücken Sie die 1.	Beleuchtungen Gruppe 1 ein.- Um auszuschalten,drücken Sie die 2.	Beleuchtungen Gruppe 1 aus.- Um einzuschalten,drücken Sie die 1.	Beleuchtungen Gruppe 1 ein.- Um auszuschalten,drücken Sie die 2.

3 Tor

- Um das Tor betätigen, drücken Sie die 1.

Jederzeit:

• Um zum vorherigen Menü zurückzukehren, drücken Sie die ★.
• Um Aufzulegen, drücken Sie zweimal die #

3. Haustechnische Einrichtungen

3.3 Menü Szenario

Rufen Sie das Telefonmodem an.

4. Eigenständiger Betrieb

Das Telefonmodem kann eigenständig betrieben werden, ohne einer Alarmzentrale zugeordnet zu werden.

In diesem Fall sind die technischen Melder (Leckagemelder, Rauchmelder usw.) direkt dem Telefonmodem zugeordnet. Ein Anruf wird bei der Meldung eines technischen Fehlers getätigt.

Es kann ebenfalls eine Fernbedienung TL 2000 TYXAL+ zugeordnet werden, die über die Not-ruf-Funktion verfügt, um einen Notruf zu tätigen.

Die Überwachungsfunktionen sowie die Gegen-sprechanlage sind mit diesem Betriebsmodus kompatibel.

4.1 Kompatible Melder und Fernbedienungen

DFR TYXAL+

Rauch-, Brandmelder

DU TYXAL+

Universalmelder

4.2 Ablauf eines Anrufes im Falle eines technischen Fehlers

Bei der Meldung eines technischen Fehlers, wählt das Telefonmodem nacheinander die gespeicherten Rufnummern (max. 6), bis ein Korrespondent den Anruf entgegen nimmt und somit den Anrufzyklus stoppt.

Beispiel: Ein Teilnehmer nimmt den Anruf entgegen:

* Beispiel für den Namen eines Raumes oder einer Zone. Die Aussprache hängt von der Konfiguration Ihres Systems ab.

Sie müssen vor dem Auflegen unbedingt die Taste * drücken, um den Anrufzy-

klus zu unterbrechen, damit das Telefonmodem nicht die anderen Rufnummern anwählt.

4. Eigenständiger Betrieb

4.3 Individuelle Konfiguration des Telefonmodems

Rufen Sie das Telefonmodem an.

• Das GSM-Telefonmodem nimmt umgehend ab.
• Das Festnetz-Telefonmodem wendet eine der beiden folgenden Methoden an.

1. Methode, über einen anderen Telefonanschluss (Festnetz oder Mobilfunk):

Geben Sie die Rufnummer der Installation ein.

Warten Sie 10 Klingeltöne ab.

Das Telefonmodem nimmt den Anruf werksseitig nach ca. 10 Klingelzeichen an (die Anzahl der Klingeltöne kann geändert werden).

2. Methode in folgenden Fällen anzuwenden:

• Wenn Sie von einem Mobiltelefon aus anrufen (und dieses noch vor dem 10. Klingelzeichen die Verbindung unterbricht).
• Wenn außer dem Telefonmodem auch ein Anrufbeantworter oder eine Voicemail vorhanden ist.

Geben Sie die Rufnummer der Installation ein.
Warten Sie 2 Klingelzeichen ab

Legen Sie auf

Warten Sie 10 Sekunden.

Geben Sie erneut die Rufnummer der Installation ein.
Das Telefonmodem hebt nach 1 oder 2 Klingelzeichen ab.

Wenn 2 Anrufe aufeinander folgen, und um das unerwünschte Belegen der Leitung zu vermeiden, können Sie die 2. Methode deaktivieren, indem Sie die folgende Sequenz über das Hauptmenü eingeben: #82 6 1. #82 6 0 eingeben, um erneut zu aktivieren.

Eingeben Ihres Zugangscodes

Drücken Sie im Hauptmenü die 5, um auf das Menü Indiv. Konfiguration zuzugreifen.

4.4 Menü Konfiguration

DE

Um die Ansage anzupassen, drücken Sie die 2.

Die Sprachmitteilung lautet :
"Sie sind mit einem Telefonmodem verbunden."
- Zur Änderung der Sprachmitteilung, drücken Sie die 1.
- Um zum vorherigen Menü zurückzukehren, drücken Sie die

Sprechen Sie nach dem Ton, drücken Sie eine beliebige Taste Aufnahme zu beenden.

Die Sprachmitteilung lautet :

"Sie sind mit einem Telefonmodem verbunden."

• Zur Änderung der Sprachmitteilung, drücken Sie die 1.
• Um zum Sprachmitteilung zurückzukehren, drücken Sie die 2.
• Um zum vorherigen Menü zurückzukehren, drücken Sie die 😊

Um den Zugangscode zu ändern, drücken Sie die 3.

Um das Datum und die Uhrzeit zu ändern, drücken Sie die 4.

Es ist : 29. November 2013,

Es ist : 11h57.

• Zur Änderung des Datums, drücken Sie die 1.
• Zur Änderung der Uhrzeit, drücken Sie die 2.

- Um zum vorherigen Menü zurückzukehren, drücken Sie die ✉

Geben Sie das 6-stellige neue Datum ein

Geben Sie die 4-stellige neue Uhrzeit ein

Um das Format AM zu wählen, drücken Sie die 1

Um das Format PM zu wählen, drücken Sie die 2

29 Novembre 2013, 11h57.
- Zur Änderung des Datums, drücken Sie die 1.
- Zur Änderung der Uhrzeit, drücken Sie die 2.
- Um zum vorherigen Menü zurückzukehren, drücken Sie die

Um die Anzahl der Klingeltöne zu konfigurieren, drücken Sie die 5 (nur TTRTC TYXAL+).

Werkseitig liegt die Anzahl der Klingelzeichen vor dem Herstellen der Verbindung bei 10.

• Zur Änderung der Anzahl Klingeltöne, drücken Sie die 1.
• Um zum vorherigen Menü zurückzukehren, drücken Sie die

Geben Sie die 2 Ziffern für die gewünschte Anzahl Klingelzeichen ein

Menü KonfigurationVorgang angenom

Um die Sprache zu wählen, drücken Sie die 6.

Um Französischzu wählen, drücken Sie die 1.
Um Englisch zu wählen, drücken Sie die 2.
Um Spanisch zu wählen, drücken Sie die 3. Um Deutsch zu wählen, drücken Sie die 4.
Um Italienisch zu wählen, drücken Sie die 5.
Um Polnisch zu wählen, drücken Sie die 6.
Um Holländisch zu wählen, drücken Sie die 7.

Vorgang angenommen

Jederzeit:

• Um zum vorherigen Menü zurückzukehren, drücken Sie die ★.
• Um Aufzulegen, drücken Sie zweimal die #

5. Betriebstest

Lösen Sie einen Alarm aus, um den korrekten Betrieb des Systems zu testen.

Mit einer Alarmzentrale:

Schalten Sie das System ein und täuschen Sie einen Einbruch vor.

Eigenständiger Betrieb:

Bei einem Leckagemelder muss beispielsweise ein Wasserleck vorgetäuscht werden, indem Sie Wasser auf diesen tröpfeln.

Vergewissern Sie sich, dass das Telefonmodern die gespeicherten Rufnummern (maximal 6) nacheinander anwählt, bis am anderen Ende abgenommen wird:

• Der Sender fordert Sie auf, die Taste zu drücken.
• Das Telefonmodem liest die persönliche Sprachmitteilung vor und gibt die Art des Alarms an.
• Sie haben die Möglichkeit, mit einer Person in der Nähe des Telefonmodems zu sprechen, den Anrufzyklus zu stoppen und genauere Angaben in Bezug auf den Fehler zu erhalten, falls eine Alarmzentrale zugeordnet wurde.

Am Telefonmodem:

Sie können ebenfalls einen Test-Anrufzyklus starten, indem Sie 30 Sekunden lang die Taste des Telefonmodems drücken.

Beispiel eines vollständigen Zyklus mit 6 programmierten Rufnummern.

6. Zustand der Kontrollleuchte der Telefonleitung

6.1 TTRTC TYXAL+

Zustand der Kontrollleuchte	Beschreibung
Blinkt rot * Keine Festnetzleitung
Leuchtet grün * Festnetzleitung vorhanden
Blinkt grün Anruf läuft
Aus Normalbetrieb. Es können Anrufe getätigt und angenommen werden.

(*) Die Kontrollleuchte leuchtet weiterhin:
- 5 Minuten nach dem Einschalten.
- 1 Minuten lang, beim Drücken der Taste T1.

6.2 TTGSM TYXAL+

Zustand der Kontrollleuchte mit Stromnetzversorgung	Zustand der Kontrollleuchte ohne Stromnetzversorgung	Beschreibung
Blinkt rot Aus Kein GSM	GSM-Signal
Blinkt grün/orange	Aus Schwaches GSM	M-Signal
Grün Leuchtet	Aus Starkes GSM	-Signal
Grün blinkt	Aus Anruf läuft

Wird es nicht über das Stromnetz versorgt, leuchtet die Kontrollleuchte weiterhin:

• 5 Minuten nach dem Einschalten.
• bei der Übertragung eines Ereignisses.
• 1 Minute lang, beim Drücken der Taste T1.
• 5 Minuten nach einem Stromausfall.

Das Telefonmodem verwaltet dauerhaft die Telefonleitung. Bei Fehlern an der Telefonleitung, wird dieses Symbol auf der Tast-Bedieneinheit angezeigt. Geben Sie Ihren Zugangscode ein, um genauere Angaben in Bezug auf die Fehler zu erhalten.

Taste/Kontrollleuchte Drücken Sie die Taste auf der Vorderseite, um den Zustand der Telefonlei- tung abzufragen.

Wird das TTGSM TYXAL+ nicht über das Stromnetz versorgt, sendet dieses weiterhin Alarmmeldungen, kann jedoch nicht mehr aus der Ferne gesteuert werden.

7. Batteriewechsel

Der kritische Batterieladestand des Telefonmodems wird wie folgt angezeigt:

- Im Modus Alarmzentrale:

Durch eine Nachricht auf der Bedieneinheit CLT 8000 TYXAL+. Die Alarmzentrale piept immer beim Ein- bzw. Ausschalten des Systems (oder die Sprachführung sagt „Fehler Batterie“ (diese muss hierfür aktiviert sein, siehe Bedienungsanleitung CLT 8000 TYXAL+)).

- Im eigenständigen Betrieb:

Durch eine Willkommensnachricht bei ein- oder, durch einen Fehler hervorgerufenen, ausgehenden Anrufen.

Schalten Sie die Alarmzentrale in den WARTUNGSMODUS (siehe System-Bedienungsanleitung)

Entfernen Sie den Telefonstecker vom Telefonmodem TTRTC TYXAL+.

Öffnen Sie das Gehäuse des Telefonmodems.

Entriegeln Sie das Gehäuse. Entfernen Sie die untere Abdeckung.

Heben Sie mit einem Schraubenzieher die 2 Clips an, die die obere Abdeckung befestigen.

Legen Sie die Batterie unter Beachtung der Polung ein.

Entfernen Sie die obere Abdeckung. Tauschen Sie die Batterie aus.

Wir empfehlen es Ihnen, eine SAFT-Batterie vom Typ LSH20, 3,6 V zu verwenden. Sie können ebenfalls eine 3,6V-Lithium-Batterie einer anderen Marke verwenden. In diesem Fall kann die Lebensdauer von 10 Jahren nicht gewährleistet werden.

Handhabung der Batterie Explosions- und schwere Verbrennungsgefahr.

• Außerhalb der Reichweite von Kindern aufbewahren.
  • Die Polung nicht umkehren.
  • Die Batterien nicht öffnen.
  • Die Bauteile nicht zerquetschen oder aufbohren.
  • Die Plus- und Minus-Pole (+/-) nicht mit leitenden Elementen kurzschließen.
• Keine übermäßigen mechanischen Belastung aussetzen.

• Die Komponente nicht mit Wasser oder Feuchtigkeit in Kontakt bringen.
- Nicht direkt auf 100 °C (212 °F) erhitzen, verlöten oder verbrennen.
Diese ungeeigneten Handhabungen können zum Austreten oder Ausspritzen von Elektrolyten bzw. zu Bränden oder Explosionen führen.
• Nicht wieder aufladen.
- Nach den geltenden Rechtsvorschriften entsorgen.

8. Initialisieren des Zugangscodes

mit einer Alarmzentrale ohne Bedieneinheit oder im eigenständigen Betrieb.

Rückkehr zum werksseitig eingestellten Code 1 2 3 4 5 6.

Wenn das Telefonmodem einer Alarmzentrale zugeordnet wurde, schalten Sie diese in den WARTUNGSMODUS (siehe System-Bedienungsanleitung).

Öffnen Sie das Gehäuse des Telefonmodems.

Drücken Sie 15 Sekunden lang die Taste T2.

Das Telefonmodem piept nach 5 Sekunden einmal. Halten Sie die Taste gedrückt.

Das Telefonmodem piept nach 15 Sekunden zweimal. Lassen Sie die Taste los.

Der Zugangscode entspricht erneut 1 2 3 4 5 6.

9. Initialisierung (Rückkehr zur Werkseinstel- lung)

mit einer Alarmzentrale oder im eigenständigen Betrieb.

Um zur Werkseinstellung zurückzukehren müssen alle Verbindungen und aktuellen Fehlermeldungen gelöscht werden.

Wenn das Telefonmodem einer Alarmzentrale zugeordnet wurde, schalten Sie diese in den Wartungsmodus (siehe System-Bedienungsanleitung).

Öffnen Sie das Gehäuse des Telefonmodems.

Drücken Sie 30 Sekunden lang die Taste T2.

Das Telefonmodem piept nach 5 Sekunden einmal.

Halten Sie die Taste gedrückt.

Das Telefonmodem piept nach 15 Sekunden zweimal.

Halten Sie die Taste gedrückt.

Das Telefonmodem piept nach 30 Sekunden einmal lange.

Das Telefonmodem befindet sich in seinem ursprünglichen Zustand, alle Zuordnungen sowie laufenden Fehler wurden gelöscht.

10. Hilfe

Ziel dieses Kapitels ist es, Ihnen bei der Lösung der häufigsten Probleme zu helfen, die auch bei Ihnen auftreten könnten.

Bei Unklarheiten, wenn das Problem erneut auftritt oder nachfolgend nicht beschrieben wird, bitten wir Sie, Kontakt mit Ihrem Installateur aufzunehmen

Die Tonqualität ist schlecht

Stellen Sie sicher, dass die Freisprechfunktion nicht aktiviert wurde.

Entfernen Sie so weit wie möglich die Antenne des TTGSM TYXAL+.

Die vom Telefonmodem genannte Raumtemperatur ist falsch

Entfernen Sie das Telefonmodem von Wärmequellen (ADSL-Modem usw.), um die lokale Erhöhung der Raumtemperatur zu verhindern.

Ein Melder des Systems führt zu fehlerhaften Meldungen

Nachdem der Anruf entgegen genommen und die Ansage abgehört wurde, deaktivieren Sie das fehlerhafte Produkt.

Ein laufender Anrufzyklus wird unterbrochen und durch einen neuen Anrufzyklus ersetzt

Die technischen Melder sind je nach Rang angeordnet:

1 - Rauch-, Brandmelder (DFR TYXAL+),
2 - Leckagemelder (DF TYXAL+),
3 - Netzausfallmelder (DCS TYXAL+),
4 - Universalmelder (DU TYXAL+).

Beispiel: Die Meldung eines Rauchalamrs vom DFR TYXAL+ geschieht vor der eines Stromausfalls.

DE

Léxico

Technische detectoren
