Producttype	PSTN/GSM-telefoonzender
Model	Tyxal+ TTRTC (PSTN) / TTGSM (GSM)
Merk	Delta Dore
Communicatieprotocol	PSTN of GSM (2G)
Voeding	Netstroom (230V) met back-upbatterij
Back-upbatterij	Lithium 3.6V (SAFT LSH20 of gelijkwaardig)
Max. belnummers	6 nummers
Belcycli	Tot 16 oproepen of 4 cycli
Spraaksynthese	Ja, meertalig
SMS-meldingen (alleen TTGSM)	Ja
Domoticabesturing	Verwarming, verlichting, rolluiken, poort
Scenario's	Tot 4 scenario's
Afstandsbediening	Via telefoongesprek (DTMF) of SMS
Sabotagebeveiliging	Ja (detectie openen/verplaatsen)
Compatibele detectoren	Rook, waterlek, universeel, stroomstoring
Autonome modus	Ja (zonder alarmcentrale)
Bedrijfstemperatuur	0°C tot 40°C (geschat)
Afmetingen (bij benadering)	150 x 100 x 30 mm
Gewicht (bij benadering)	200 g
Batterijlevensduur	Tot 10 jaar (SAFT LSH20)

Veelgestelde vragen - Tyxal+ TTRTC DELTA DORE

Hoe stel ik de Tyxal+ TTRTC voor het eerst in?

Sluit het apparaat aan op de PSTN-lijn en netstroom. Volg de spraakgids of gebruik het touchscreen-toetsenbord om uw toegangscode, belnummers en systeeminstellingen te configureren. Raadpleeg de gebruikershandleiding voor gedetailleerde stappen.

Kan ik de TTGSM TYXAL+ gebruiken zonder simkaart?

Nee, het GSM-model vereist een geldige simkaart met pincode om verbinding te maken met het mobiele netwerk. Plaats de simkaart en voer de pincode in via het toetsenbord.

Hoe test ik of de zender correct werkt?

Creëer een detectiegebeurtenis (bijv. een inbraak activeren of een waterlek simuleren). De zender moet de geprogrammeerde nummers bellen. U kunt ook 30 seconden op de voorste knop drukken om een testbelcyclus te starten.

Wat geeft de LED-status aan?

Voor TTRTC: rood knipperend = geen lijn; groen continu = lijn aanwezig; groen knipperend = oproep bezig; uit = normaal. Voor TTGSM: rood knipperend = geen ontvangst; groen/oranje knipperend = zwak; groen continu = goed; groen knipperend = oproep bezig.

Hoe vaak moet ik de back-upbatterij vervangen?

Vervang de batterij wanneer het systeem een lage batterij aangeeft (bijv. bericht op toetsenbord of spraakwaarschuwing). De SAFT LSH20-batterij gaat doorgaans tot 10 jaar mee.

Kan ik het alarmsysteem op afstand bedienen?

Ja, bel de zender en volg het spraakmenu om het alarm in/uit te schakelen, verwarming, verlichting, rolluiken te bedienen of scenario's te activeren.

Wat moet ik doen als de zender niet belt tijdens een alarm?

Controleer de telefoonlijn (voor TTRTC) of het GSM-signaal (voor TTGSM). Verifieer dat de belnummers correct zijn geprogrammeerd en dat het systeem niet in onderhoudsmodus staat. Test met een handmatige trigger.

Hoe reset ik de zender naar de fabrieksinstellingen?

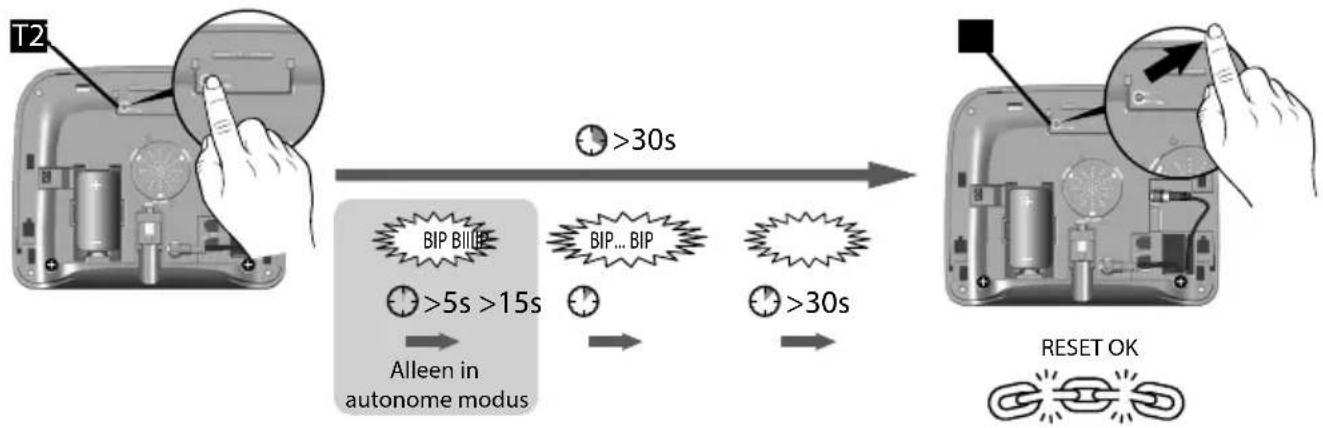

Open het apparaat en druk 30 seconden op de T2-knop. De zender piept en reset. Alle associaties en instellingen worden verwijderd.

Kan ik de zender gebruiken met een alarmcentrale van derden?

De Tyxal+ TTRTC/TTGSM is ontworpen om te werken met producten uit de Delta Dore TYXAL+ serie (bijv. CS 8000). Raadpleeg uw installateur voor compatibiliteit met andere systemen.

Welke veiligheidsmaatregelen moet ik nemen bij het hanteren van de batterij?

Keer de polariteit niet om, veroorzaak geen kortsluiting en verhit niet boven 100°C. Buiten bereik van kinderen houden. Gebruikte batterijen afvoeren volgens de lokale regelgeving.

GEBRUIKSAANWIJZING Tyxal+ TTRTC DELTA DORE

TTRTC TYXAL+ is een apparaat dat de bedrade telefoonlijn van de installatie gebruikt.

TTGSM TYXAL+ wordt aangesloten op een draadloos telefoonnetwerk.

PSTN:

Public switched telephone network, wereldwijd gebruikte telefonienetwerk.

Een telefonische overdrager die wordt aangesloten op de telefoonlijn van uw woning.

GSM:

Een GSM telefonische overdrager wordt aangesloten op de telefoonlijn van uw woning.

- 2G-modem

Stil alarm:

wordt gebruikt om de buitenwereld op de hoogte te brengen van een potentiële indringer, door een stil alarm te geven.

Geluidsalarm:

de functie "Geluidsalarm" zal

onmiddellijk de buurt waarschuwen, en zal ook een telefonisch oproep maken, via een zender, alsook de verbonden alarmen activeren.

Onderhoudsmodus:

De onderhoudsmodus dient voor de inbedrijfstelling, het onderhoud en diagnostiek. Om toegang te krijgen tot deze functie, moet de bewaking worden uitgeschakeld.

De centrale in de onderhoudsmodus zetten, wordt uitgevoerd met een toetsenbord (touch of eenvoudig), een afstandsbediening of een badgelezer.

(zie gebruiksaanwijzing van het systeem)

Zelfbeveiliging:

de producten worden beschermd tegen openen en verwijderen.

Als een inbreker een van de producten pro-beert open te maken of los te trekken wordt er een boodschap verzonden naar de centrale, waardoor de interne sirene en de melders van de installatie afgaan (interne of buitensirene, telefonische overdrager).

De zelfbeveiliging is permanent ingeschakeld, zelfs wanneer het systeem uitstaat.

Het is mogelijk om deze uit te schakelen via een touch-toetsenbord CLT 8000 TYXAL+.

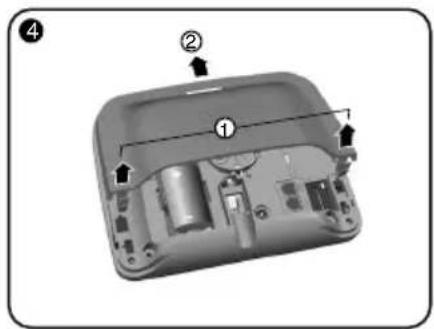

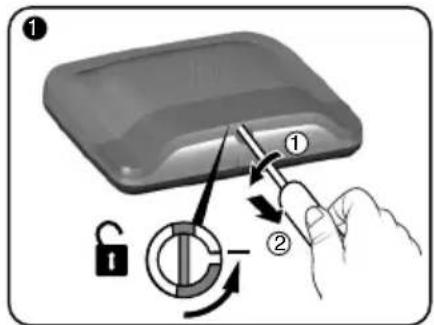

Om een product te openen, moet u het systeem in de onderhoudsmodus zetten.

DTMF

Dubbele toon, multifrequentie

SMS

Short Message Service

Gedeeltelijke splitsing

De communicatie verloopt via het netwerk van France Télécom. De gegevens van het internet en andere services zoals tv verlopen via het ISP-netwerk.

Totale splitsing

U bent geen klant meer bij France Télécom. De gegevens en de communicatie verlopen via het FAI-netwerk.

Oproepcyclus:

De zender vormt het eerste geregistreerde nummer. Als de ontvanger niet opneemt of de oproep niet beantwoordt, dan zal de overdrager het tweede nummer vormen, vervolgens het derde enz... tot het zesde nummer.

Als er niemand opneemt, dan hervat de overdrager zijn cyclus: nr. 1, nr. 2, nr. 3 enz. De overdrager probeert 16 oproepen of max. 4 cycli.

De bewerking moet in onderhoudsmodus worden uitgevoerd (zie handleiding van de centrale CS 8000 TYXAL+ § Onderhoudsmodus)

Gebruik dit apparaat alleen in overeenstemming met de geldende wetgeving en de lokale regelgeving. Deze kunnen bijvoorbeeld van toepassing zijn in tankstations, ziekenhuizen ...

Dit apparaat kan de werking van medische apparatuur verstoren (gehoorapparaten, pacemakers). Neem voor meer informatie contact op met uw huisarts.

Dit apparaat kan storingen veroorzaken indien het dichtbij televisies, radio's of computers gebruikt wordt.

Gebruik het toestel niet in ruimtes waar ontploffingsgevaar mogelijk is (bv.: in de nabijheid van een gasbron, brandstoffen of chemische producten).

1. Hoe werkt de overdrager?....100

1.1 Voorstelling....100
1.2 Principe .... 100
1.3 Werking in autonome modus 100
1.4 Domoticafuncties....101
1.5 Beheer van storing netspanning (Alleen zender TTGSM TYXAL+) 101

2. Werking met een alarmsysteem....102

2.1 Worden gewaarschuwd in geval van nood, 102
2.3 Het alarm op afstand bedienen....104
2.4 Installaties uitgerust met TTGSM TYXAL+ 105
2.5 De overdrager met een gebruikerscode personaliseren 106
2.6 De overdrager een naam geven 106

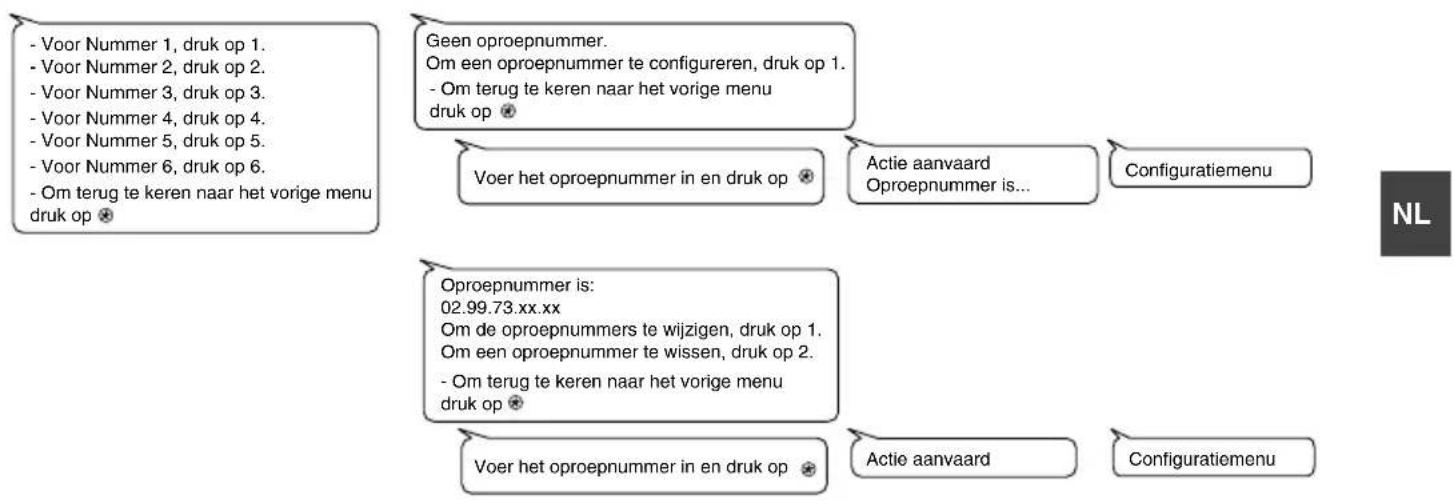

2.7 Oproepnummers 107
2.8 SMS-melding familie (alleen met een TTGSM TYXAL+ zender) 108
2.9 SIM-kaart (alleen met een TTGSM TYXAL+ overdrager) 108

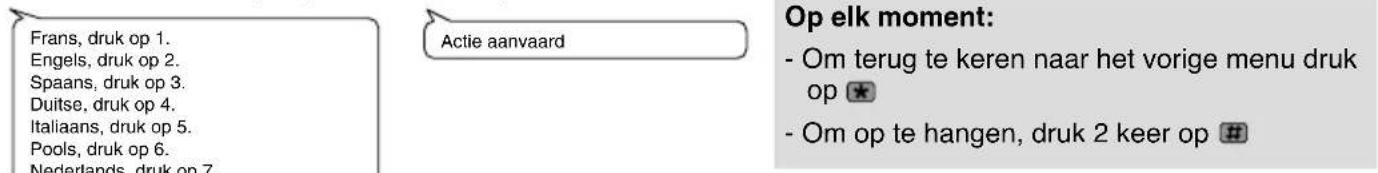

2.10 Stemhulp....109

3. Domoticafuncties....110

3.1 De verwarming op afstand bedienen 110
3.2 Op afstand automatismen bedienen 111
3.3 Het menu Scenario 112

4. Werking in autonome modus....113

4.1 Detectoren en compatibele afstandsbediening 113
4.2 Afhandeling van een oproep in geval van een technische storing 113
4.3 De overdrager personaliseren.... 114
4.4 Het configuratiemenu....115

5. De goede werking testen....116

6. Status van lampje van telefoonlijn 117

8. Initialisatie van de toegangscode ....119

9. Initialisatie (de fabrieksinstellingen herstellen) 119

10. Ondersteuning....120

1. Hoe werkt de overdrager?

1.1 Voorstelling

De overdrager van het alarm TTRTC TYXAL+ gebruikt de bedrade telefoonlijn van de installatie, de TTGSM TYXAL+ is verbonden met een draadloos telefoonnetwerk.

Hiermee kunt u:

• op afstand het alarm bedienen (met behulp van de spraaksamenvatting van de overdrager).
• een melding ontvangen in geval van een oproep naar een andere telefoon of meldkamer (volgens de standaard protocollen: 200 Bauds FSK, Contact ID, ... (vereist een abonnement)).
• op afstand uw verwarming bedienen en 5 automatismen,

op voorwaarde dat uw installatie is voorzien van X3D-producten.

• scenario's uitvoeren. Voorbeeld:
  "Vertrek" = lichten uit, rolluiken gesloten, "Aankomst" = lichten aan, rolluiken open
• de omgevingstemperatuur van de installatie kennen In geval van alarm, de uitgaande oproep (zelfs in geval van een stroomstoring) kan:
• het alarm beschrijven,
• luisteren wat er in de bewaakte ruimtes gebeurt en gelijktijdig praten.
• een oproepcyclus stoppen
• de sirenes stoppen

1.2 Principe

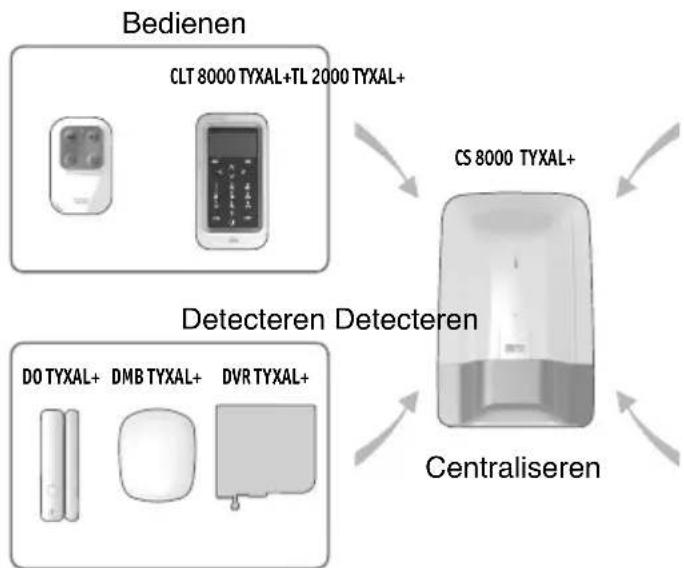

Werking met een centrale CS 8000 TYXAL+

Als uw installatie over een alarmcentrale CS 8000 TYXAL+ beschikt, dan worden de overdrager en de andere producten van het assortiment TYXAL+ verbonden met de centrale CS 8000 TYXAL+ (max. 50 producten.).

Inbraakdetectoren Technische detectoren

1.3 Werking in autonome modus

De overdrager kan zelfstandig werken. In dit geval zijn de technische detectoren (rookdetector DFR TYXAL+, universele technische detector DU TYXAL+ of waterlekkage DF TYXAL+, ...) rechtstreeks verbonden met de overdrager.

Het is mogelijk om een TL 2000 TYXAL+ afstandsbediening te verbinden met de SOS-functie om een noodoproep naar uw familie uit te voeren (2 seconden drukken op de knop 1 of 2 van de afstandsbediening, afhankelijk van de configuratie).

1.4 Domoticafuncties

De domoticafuncties maken het mogelijk om op afstand:

• de verwarming te regelen.
• 5 automatismen te sturen

(2 kanalen rolluiken ROLLIA / TYMOOV of ontvanger van rolluiken, 2 kanalen verlichting, 1 kanaal portaal).

- 4 scenario's te bedienen.

Deze functies kunnen worden uitgevoerd als de appa-

ratuur dit mogelijk maakt (X3D-ontvangers).

Neem hiervoor contact op met onze diensten.

De verbindingen kunnen van 2 types zijn:

• directe verbinding
• herhaler: in dit geval dient de herhaler als relais om het signaal naar andere ontvangers door te

sturen, die zich buiten het radiobereik bevinden (grote installaties, dikke betonnen muren,...)

Compatibele producten

NL

1.5 Beheer van storing netspanning (Alleen zender TTGSM TYXAL+)

Wanneer de zender geen stroom meer krijgt:

• zal deze gedurende 5 minuten elke 10 seconden een pieptoon laten horen.
• na 30 minuten genereert de centrale een technische storing die na 30 seconden door de overdrager wordt verzonden.

2. Werking met een alarmsysteem

Verbonden met een alarmsysteem kan de overdrager:

• worden gewaarschuwd in geval van nood,
• het alarm op afstand bedienen.

2.1 Worden gewaarschuwd in geval van nood,

Verloop van een oproepcyclus bij inbraakalarm of technische storing

Indien er een inbraak- of systeembewakingsalarm wordt gedetecteerd, belt de telefoonzender de geprogrammeerde oproepnummers (maximaal 6) om de beurt totdat er opgenomen wordt:

① De overdrager vormt het nummer dat het eerst werd geregistreerd. Als de ontvanger niet opneemt of de oproep niet beantwoordt, dan zal de overdrager het tweede nummer vormen, vervolgens het derde enz... tot het zesde nummer.
② Als geen enkele ontvanger opneemt, dan hervat de overdrager zijn cyclus: eerste nummer, tweede nummer enz...

De overdrager voert tot 16 opeenvolgende oproepen.

De cyclus wordt automatisch na 16 oproepen gestopt.

Om de oproepcyclus te beëindigen, druk op de toets

Spraakoproep

In het geval van een technische storing (behalve rookmelders), wordt de oproep na een vertraging van 30 seconden geactiveerd.

2.2 De overdrager TTGSM TYXAL+

In het geval van de overdrager TTGSM TYXAL+, kunt u voor elk geregistreerd nummer kiezen tussen spraakoproep en SMS

De optie Spraak/SMS kunt u via het touch-toetsenbord CLT 8000 TYXAL+ instellen.

	Spraakoproep Sms
TTRTC TYXAL+	√	-
TTGSM TYXAL+	√	√

Bijvoorbeeld: u hebt 5 nummers geregistreerd, waarvan 2 SMS. (nr 2 en nr 4)

De overdrager vormt het nummer dat het eerst werd geregistreerd. Als de ontvanger niet opneemt of de oproep niet beantwoordt, dan zal de overdrager een SMS verzenden naar het tweede nummer.

De overdrager zet de cyclus voort en belt naar het derde nummer, stuurt een SMS naar het vierde nummer en vormt het vijfde geregistreerde nummer als er niemand opneemt.

② Als geen enkele ontvanger opneemt, dan hervat de overdrager zijn cyclus: eerste nummer, derde nummer, vijfde nummer...

De TTGSM TYXAL+ stuurt in de volgende cycli geen SMS meer.

De overdrager stopt automatisch na 4 cycli.


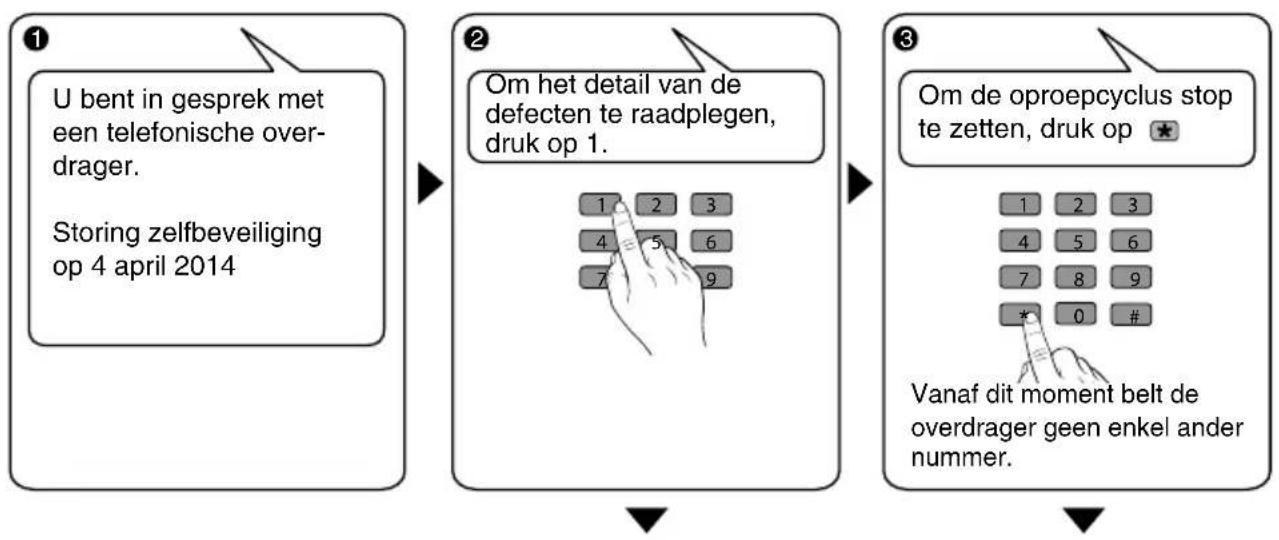

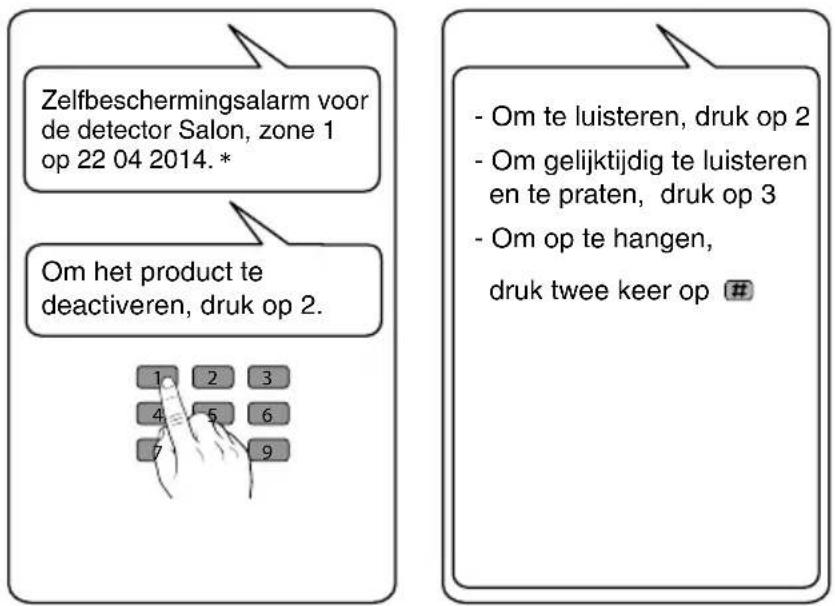

Voorbeeld van een zelfbeveiliging:

* Voorbeeld van naam van kamer en zone.

De melding is afhankelijk van de wijze waarop u uw installatie hebt geconfigureerd.

- U moet op toets *voordat u ophangt, om te voorkomen dat de zender de andere oproepnummers belt.

2. Werking met een alarmsysteem

2.3 Het alarm op afstand bedienen

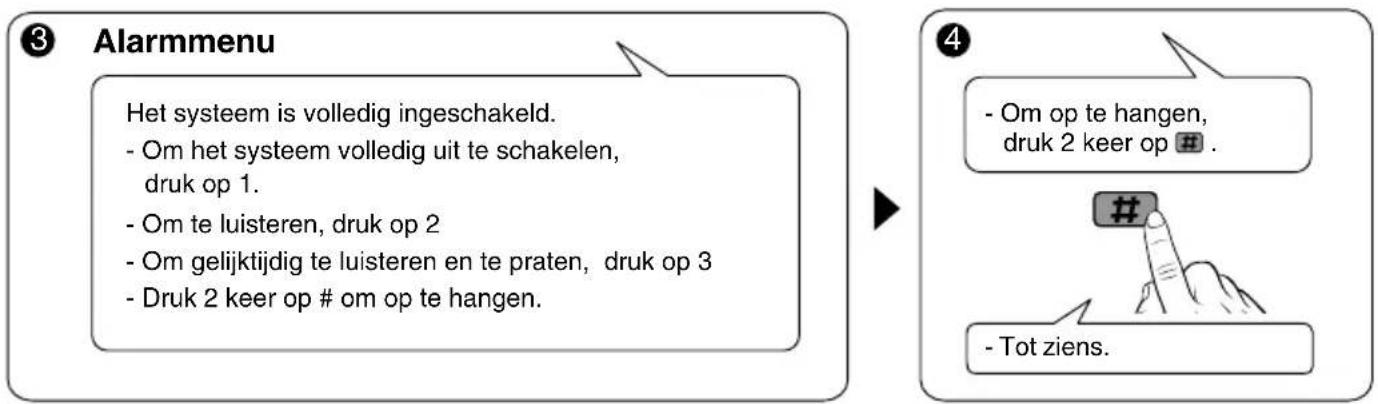

Het systeem op afstand inschakelen/uitschakelen (volledig of per zone).

U kunt inschakelen of uitschakelen met behulp van de menu's die door de spraaksynthese van de overdrager worden voorgesteld.

De overdrager bellen

• Met een GSM-overdrager wordt de lijn onmiddellijk aangenomen.
• Voor de RTC-overdrager moet u een van de twee onderstaande methoden gebruiken.

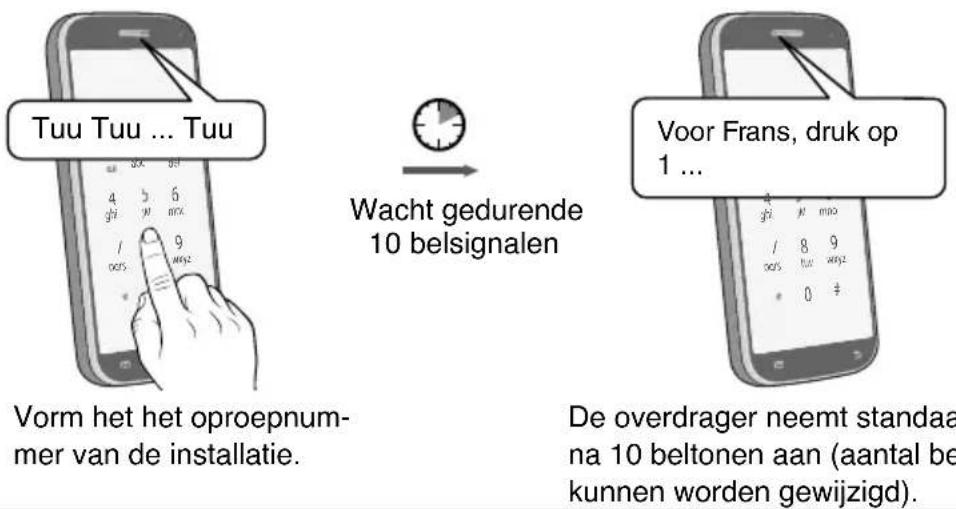

Methode 1, vanaf een andere telefoonlijn (mobiel of vast)

Methode 2 te gebruiken in de volgende gevallen:

• Als u belt vanaf een mobiele telefoon (als deze opneemt vóór het 10e belsignaal),
• als de zender verbonden is met een antwoordapparaat of voicemail


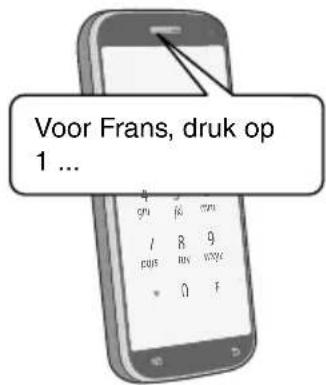

    C --> D["Voor Frans, druk op 1 ..."]
    style A fill:#f9f,stroke:#333
    style D fill:#bbf,stroke:#333

Om te vermijden dat de overdrager onbedoeld na 2 oproepen de lijn aanneemt, moet u methode 2 uitschakelen door de volgende cijfers via het hoofdmenu te vormen: #82 6 1. Druk op #82 6 0 om deze opnieuw te activeren.

Hier gaan we even de spraaksynthese van de overdrager toelichten.

Op elk moment:

- Om terug te keren naar het vorige menu druk op ★

- Om op te hangen, druk 2 keer op #

2.4 Installaties uitgerust met TTGSM TYXAL+

Als uw installatie niet beschikt over voeding (bijgebouw, camper, boot...), dan zal de TTGSM TYXAL+ alarmen verzenden, maar kan niet op afstand worden bediend. U kunt de installatie wel 30 minuten na een inbraak contacteren.

Opmerking: Als de voeding niet is aangesloten op de zender, zal de stroomstoring niet worden gemeld.

2. Werking met een alarmsysteem

2.5 De overdrager met een gebruikerscode personaliseren

• Vanaf het touch-toetsenbord

Met de interface van het touch-toetsenbord kunt u nog gemakkelijker uw overdrager programmeren.

De onderstaande tabel vermeldt de functies van de overdragers TTRTC TYXAL+ en TTGSM TY-XAL+ die vanaf een touch-toetsenbord CLT 8000 TYXAL+ kunnen worden gepersonaliseerd.

(Menu: Gebruik> Producten> Instellen).

• Zonder touch-toetsenbord

Zet de centrale in onderhoudsmodus (zie handleiding systeem)

Bel de overdrager en laat u begeleiden door de spraaksynthese.

Code	Overdrager TTRTC TYXAL+	Overdrager TTGSM TYXAL+
De producten benoemen	√	√
Telefoonnummers	√	√
Meldoptie spraak/SMS (1)	-	√
SMS-melding familie (2)		√
Sim-kaart -		√
Stemhulp	√	√

(1): U kunt met uw GSM telefonische overdrager, selecteren welke telefoonnummers de oproep - via SMS - ontvangen, in geval van een gebeurtenis.

(2): Bijvoorbeeld: uw kind komt thuis en schakelt het systeem via de afstandsbediening of kaartlezer uit, de GSM telefonische overdrager stuurt een SMS naar de ouders.

2.6 De overdrager een naam geven

Met dit menu kunt u een specifiek label voor uw overdrager kiezen.

① Vorm uw toegangscode en druk op OK.
② Druk op Instellingen, selecteer het menu: Gebruik> Producten> Instellen

③ Druk op de toets van het product waarvan u de naam wilt wijzigen of selecteer het product in de lijst met producten door te klikken op "Bladeren" (zie tabel)
④ Zodra het product is geïdentificeerd, selecteert u het menu "Naam geven".
⑤ In de lijst kunt u een label kiezen (aanbevolen), vervolgens een nummer (optioneel) of u kunt de (⑥) naam van het product aanpassen door een nieuwe naam in te voeren.
⑥ Bevestig door op OK te drukken.

We raden aan om een van de labels in de lijst te gebruiken. Op deze manier zal bij een alarm het vooraf geregistreerde label worden vermeld.

2.7 Oproepnummers

Met dit menu kunt u de nummers programmeren die worden gebeld in geval van een alarm of technische storing.

① Vorm uw toegangscode en druk op OK.
② Druk op Instellingen, selecteer het menu: Gebruik> Producten> Instellen

Een oproep vanuit het buitenland naar Frankrijk programmeren:

U woont in een land dat grenst aan Frankrijk en u wilt

het Franse nummer 01 23 45 67 89 programmeren, dan voert u in: 00 [phone].

Indien nodig kunt u in de nummers een pauze invoegen door op # te drukken.

2. Werking met een alarmsysteem

2.8 SMS-melding familie (alleen met een TTGSM TYXAL+ zender)

Met dit menu kunt u een SMS sturen naar een vooraf ingesteld nummer bij het starten of stoppen van het systeem.

Bijvoorbeeld: uw kind komt thuis en schakelt het systeem via de afstandsbediening of kaartlezer uit, de telefonische overdrager stuurt een SMS.

Controleer of de optie "SMS-melding familie" is geactiveerd in het menu "Instellingen" van de afstandsbediening of badge die aan de functie is gekoppeld.

① Voer de gebruikerscode in (bijv.: 456789) en druk op OK.
② Druk op Instellingen, selecteer het menu: Gebruik> Producten> Instellen en druk op OK.
③ Druk op de toets T1 (externe toets) van de zender (zie handleiding) of selecteer deze in de lijst met producten door op "Bladeren" te klikken en vervolgens op OK.
④ Selecteer het menu "SMS-melding familie", vervolgens bevestigen met OK.
⑤ In de lijst selecteert u het/de nummer(s) voor de SMS-waarschuwing door op Select. te drukken.

Bevestig door op OK te drukken.

4

5

- Meldoptie Spraak/SMS (alleen voor de overdrager TTGSM TYXAL+)

Raadpleeg de paragraaf Oproepnummers

2.9 SIM-kaart (alleen met een TTGSM TYXAL+ overdrager)

Met dit menu kunt u de PIN-code van de SIM-kaart invoeren om deze te activeren.

① Voer de gebruikerscode in en druk op OK.
② Druk op Instellingen, selecteer het menu: Gebruik> Producten> Instellen
③ Druk op de toets van de zender of selecteer deze in de lijst met identificatienummers door te klikken op "Bladeren"
④ Selecteer het menu "SIM-kaart".
⑤ Voer de instellingen van de SIM-kaart in: Voer de PIN-code in Voer de PUK-code in

4

5

2.10 Stemhulp

Met dit menu kunt u de luidspreker van de telefonische overdrager inschakelen of uitschakelen. Indien actief zal de overdrager u via spraak de verschillende gebeurtenissen melden (inschakelen/uitschakelen, inschakelen geweigerd...).

① Voer de gebruikerscode in en druk op OK.
② Druk op Instellingen, selecteer het menu: Gebruik> Producten> Instellen
③ Druk op de toets van de zender of selecteer deze in de lijst met identificatienummers door te klikken op "Bladeren"
④ Selecteer het menu "Stemhulp", vervolgens "Inschakelen" of "Uitschakelen"(⑤).

Bevestig door op OK te drukken.

3. Domoticafuncties

3.1 De verwarming op afstand bedienen De overdrager bellen

1

- Goeiedag, vorm uw toegangscode.

1

2

3

4

5

6

7

8

9

2

Hoofdmenu

• Voor alarm, druk op 1
• Voor het thermisch comfort, druk op 2.
• Voor de automatismen, druk op 3.
• Voor de scenario's, druk op 4.
• Om de overdrager te personaliseren, druk op 5.
• Om te luisteren, druk op 6
• Om gelijktijdig te luisteren en te praten, druk op 7
• Druk 2 keer op # om op te hangen.

Voor het thermisch comfort, druk op 2.

Het is mogelijk dat bepaal- de menu's niet worden aangeboden, naargelang uw installatie.

Bijvoorbeeld, u hebt geen scenario's geregistreerd, menu 4 zal niet worden weergegeven.

3

Het menu Thermisch comfort

De binnentemperatuur bedraagt 19,0 graden De buitentemperatuur bedraagt 21,5 graden

* Als uw installatie over een buitensirene SEF TYXAL+ beschikt.

• Om de installatie in de modus verwarming te zetten, druk op 1.
• Om de installatie in de modus airconditioning te zetten, druk op 2.

4

Verwarming

De verwarming staat in afwezig De verwarming is ingeschakeld. De verwarming is stopgezet
- Om de verwarming aan te zetten, druk op 1.- Om de verwarming te laten stoppen, druk op 2.	- Om de verwarming in afwezig te zetten, druk op 1.- Om de verwarming te laten stoppen, druk op 2.	- Om de verwarming aan te zetten, druk op 1.- Om de verwarming in afwezig te zetten, druk op 2.

2

Airco

De airconditioning werkt. De airconditioning is stopgezet.
- Om de airconditioning stop te zetten, druk op 1. -	Om de airconditioning aan te zetten, druk op 1.

5

- Om op te hangen, druk 2 keer op #

Tot ziens.

Op elk moment:

• Om terug te keren naar het vorige menu druk op ★
• Om op te hangen, druk 2 keer op #

3.2 Op afstand automatismen bedienen

De overdrager bellen

1

- Goeiedag, vorm uw toe-gangscode.

1

2

3

4

5

6

7

8

9

0

2

Hoofdmenu

• Voor alarm, druk op 1
• Voor het thermisch comfort, druk op 2.
• Voor de automatismen, druk op 3.
• Voor de scenario's, druk op 4.
• Om de overdrager te personaliseren, druk op 5.
• Om te luisteren, druk op 6
• Om gelijktijdig te luisteren en te praten, druk op 7
• Druk 2 keer op # om op te hangen.

Voor de automatismen, druk op 3.

Het is mogelijk dat bepaalde menu's niet worden aangeboden, naargelang uw installatie. Bijvoorbeeld, u hebt nog geen scenario's geregistreerd, menu 4 zal niet worden weergegeven.

3

Menu Automatismen

• Om de rolluiken te bedienen, druk op 1.
• Voor de verlichting, druk op 2.
• Om het portaal aan te sturen, druk op 3.

4

Rolluiken

- Om groep 1 aan te sturen, druk op 1.		- Om groep 2 aan te sturen, druk op 2.
Rolluiken groep 1 gesloten- Om te openen , druk op 1	Rolluiken groep 1 open- Om te sluiten, druk op 2	Rolluiken groep 2 gesloten- Om te openen , druk op 1	Rolluiken groep 2 open- Om te sluiten, druk op 2

2

Verlichting

- Om groep 1 aan te sturen, druk op 1.		- Om groep 2 aan te sturen, druk op 2.
Lichten groep 1 uit.- Om aan te doen, druk op 1	Lichten groep 1 aan.- Om uit te doen, druk op 2	Lichten groep 1 uit.- Om aan te doen, druk op 1	Lichten groep 1 aan.- Om uit te doen, druk op 2

3

Portaal

- Om het portaal te activeren, druk op 1.

5

- Om op te hangen, druk 2 keer op #

Tot ziens.

Op elk moment:

• Om terug te keren naar het vorige menu druk op ★
• Om op te hangen, druk 2 keer op #

3. Domoticafuncties

3.3 Het menu Scenario

De overdrager bellen

② Hoofdmenu

• Voor alarm, druk op 1
• Voor het thermisch comfort, druk op 2.
• Voor de automatismen, druk op 3.
• Voor de scenario's, druk op 4.
• Om de overdrager te personaliseren, druk op 5.
• Om te luisteren, druk op 6
• Om gelijktijdig te luisteren en te praten, druk op 7
• Druk 2 keer op # om op te hangen.

Voor de scenario's, druk op 4.

Het is mogelijk dat bepaal- de menu's niet worden aangeboden, naargelang uw installatie.

Bijvoorbeeld, u hebt geen automatismen geregistreerd, menu 3 zal niet worden weergegeven.

③ Menu Automatismen

• Om het scenario 1 te activeren, druk op 1.
• Om het scenario 2 te activeren, druk op 2.
• Om het scenario 3 te activeren, druk op 3.
• Om het scenario 4 te activeren, druk op 4.

Op elk moment:

• Om terug te keren naar het vorige menu druk op ★
• Om op te hangen, druk 2 keer op #

4. Werking in autonome modus

De zender kan autonoom werken zonder met een centrale te zijn verbonden.

In dit geval worden de technische detectoren (waterlekdetector, rookdetector, enz ...) rechtstreeks verbonden met de overdrager. Een oproep wordt geactiveerd bij detectie van een technische storing.

Het is mogelijk om een afstandsbediening TL 2000 TYXAL+ te verbinden, die over de SOS-functie beschikt om een noodoproep te maken.

De functies van het toezicht op afstand zijn compatibel met deze modus.

4.1 Detectoren en compatibele afstandsbediening

DFR TYXAL+

4.2 Afhandeling van een oproep in geval van een technische storing

Indien er een technische storing wordt gedetecteerd, belt de telefonische overdrager de geprogrammeerde oproepnummers (maximaal 6) om de beurt totdat er iemand de oproepcyclus stopt.

Bijvoorbeeld als er iemand opneemt:

* Voorbeeld van naam van kamer en zone. De melding is afhankelijk van de wijze waarop u uw installatie hebt geconfigureerd.

- U móet op toets ★

voordat u ophangt, om te voorkomen dat de zender de andere oproepnummers belt.

4. Werking in autonome modus

4.3 De overdrager personaliseren

De overdrager bellen

• Met een GSM-overdrager wordt de lijn onmiddellijk aangenomen.
• Voor de RTC-overdrager moet u een van de twee onderstaande methoden gebruiken.

Methode 1, vanaf een andere telefoonlijn (mobiel of vast)

Vorm het oproepnummer van de installatie.

Wacht gedurende 10 belsignalen

De overdrager neemt standaard de lijn na 10 beltonen aan (aantal beltonen kunnen worden gewijzigd).

Methode 2 te gebruiken in de volgende gevallen:

• Als u belt vanaf een mobiele telefoon (als deze opneemt vóór het 10e belsignaal),
• als de zender verbonden is met een antwoordapparaat of voicemail

Vorm het oproepnummer van de installatie. Wacht gedurende 2 belsignalen

Haak terug in.

Wacht 10 seconden

Vorm het oproepnummer van de installatie opnieuw. De zender neemt na 1 of 2 keer overgaan op.

Om te vermijden dat de overdrager onbedoeld na 2 oproepen de lijn aanneemt, moet u methode 2 uit- schakelen door de volgende cijfers via het hoofdmenu te vormen: #82 6 1. Druk op #82 6 0 om deze opnieuw te activeren.

Voer de toegangscode in.

Vanuit het hoofdmenu, druk op 5 om naar het menu Personaliseren te gaan.

4.4 Het configuratiemenu

Om de stemaankondiging te personaliseren, druk op 2

Om de toegangscode te wijzigen, druk op 3

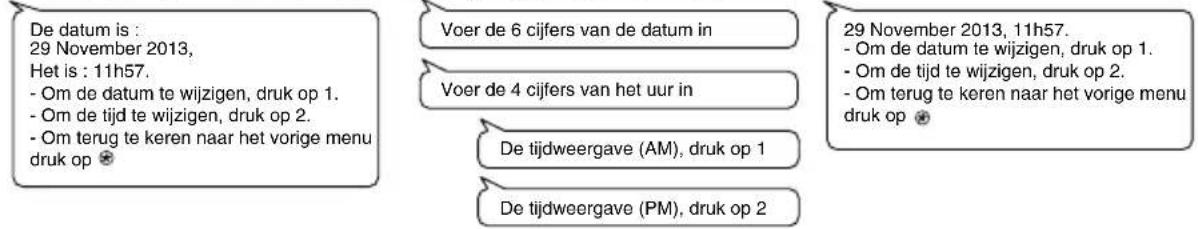

Om de datum of de tijd te wijzigen, druk op 4

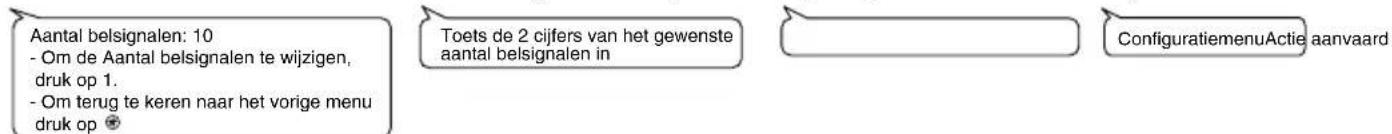

Om het aantal beltonen te configureren, druk op 5 (alleen TTRTC TYXAL+)

Om de taal te wijzigen, druk op 6

5. De goede werking testen

Veroorzaak een detectie om de goede werking van de installatie te controleren.

Met een centrale:

Schakel het systeem in en veroorzaak een inbraak.

In autonome modus:

Bijvoorbeeld een waterlekdetector simuleer een waterlek door deze te bevochtigen.

Controleer of de telefonische overdrager de geprogrammeerde oproepnummers (maximaal 6) om de beurt belt totdat er opgenomen wordt:

• de overdrager vraagt om op toets te drukken,
• de overdrager doet een stemaankondiging en geeft de aard van het alarm aan,
• de overdrager stelt voor om te luisteren wat er gebeurt, met een persoon in de buurt van de overdrager te spreken, de oproepcyclus te stoppen en informatie over de storingen te verkrijgen als er een centrale is verbonden.

Op de overdrager:

U kunt ook een testoproep activeren door 30 seconden op de toets van de overdrager te duwen.

Bijvoorbeeld volledige cyclus met 6 geprogrammeerde nummers

6. Status van lampje van telefoonlijn

6.1 TTRTC TYXAL+

Status lampje Omschrijving
Rood knipperen * Geen	PSTN-lijn
Continu groen * PSTN-lijn aanwezig
Knipperend groen Oproep aan de gang
Gedoofd Normale werking, inkomende en uitgaande gesprekken zijn mogelijk.

(*) Het lampje blijft branden:

• gedurende 5 minuten na het opstarten
• gedurende 1 minuut na het indrukken van de knop T1.

Toets / lampje

Om de status van uw telefoonlijn visueel weer te geven druk op de knop op het voorpaneel.

Status lampje met stroom	Status lampje zonder stroom	Omschrijving
Rood knipperen Gedoofd Geen gsm-ontvangst
Groen/oranje knippert	Gedoofd Zwakke	GSM-ontvangst
Groen Continu	Gedoofd Goede	GSM-ontvangst
Groen knipperend	Gedoofd Oproep	aan de gang

Als er geen stroom is, dan blijft het lampje branden:

• gedurende 5 minuten na het opstarten
• gedurende het verzenden van een gebeurtenis
• gedurende 1 minuut na het indrukken van de knop T1
• gedurende 5 minuten na een stroomuitval

Als er geen stroom is, dan blijft de TTGSM TYXAL+ alarmen verzenden, maar deze kunnen niet op afstand worden gestuurd.

De telefonische overdrager controleert permanent de telefoonlijn. In het geval dat de telefoonlijn is gestoord, wordt dit symbool op het touch-toetsenbord weergegeven. Voor details van de storingen moet u uw toegangscode vormen.

7. Batterij vervangen

Het batterijniveau van de overdrager wordt vermeld:

• In de modus Alarmsysteem:

Via een bericht op het toetsenbord CLT 8000 TYXAL+. De centrale piept elke keer dat het systeem wordt ingeschakeld of uitgeschakeld (of "Storing batterij" met spraaksynthese (stemhulp moet geactiveerd zijn, zie handleiding CLT 8000 TYXAL+).

• In Autonome modus:

Via een melding bij een inkomende of uitgaande oproep die door een storing werd veroorzaakt.

Zet de centrale in de ONDERHOUDSMODUS (zie handleiding).

Ontkoppel de telefoonaansluiting van de overdrager TTRTC TYXAL+.

Open de behuizing van de overdrager

Open de behuizing. Verwijder de onderkant. Met behulp van een schroe-

vendraaier, til de twee clips van de boven- klep op.

Verwijder de bovenkant

Vervang de batterij

Plaats de batterij, rekening houdend met de polariteit.

Wij raden u aan de batterij SAFT LSH20 - 3.6V te gebruiken. U kunt een 3,6V lithiumbatterij van een ander merk gebruiken, maar in dit geval kan de levensduur van 10 jaar niet meer worden gegarandeerd.

Batterij hanteren Risico op brand, explosie en brandwonden.

• Buiten het bereik van kinderen bewaren.
• Keer de polariteit niet om.
• Open de batterijen niet.
• Beschadig of vervorm de elementen niet.
• Veroorzaak geen kortsluiting in de (+) of (-) van de batterij door middel van geleidende elementen.

• Stel de batterijen niet bloot aan overmatige mechanische belasting.

• Stel het apparaat niet bloot aan water of condensatie.

• Niet verhitten tot 100 °C (212°F), solderen of verbranden.

Verkeerd gebruik kan leiden tot lekken of stralen verstuifde elektrolyten, alsook brand of explosie.

• Niet herladen
• Verwijderen volgens de wetgeving van kracht.

8. Initialisatie van de toegangscode

met een alarmcentrale zonder toetsenbord of in autonome modus.

Om terug te keren naar de fabriekscode 1 2 3 4 5 6.

Als een centrale wordt verbonden met de zender, moet u deze in ONDERHOUDSMODUS zetten (zie handleiding systeem).

Open de behuizing van de overdrager

Druk gedurende 15 seconden op de toets T2.

Na 5 seconden, de overdrager piept een keer, blijf de toets indrukken.

Na 15 seconden, de overdrager piept twee keer, laat de toets los.

De toegangscode is opnieuw 1 2 3 4 5 6.

9. Initialisatie (de fabrieksinstellingen herstellen)

met een alarmcentrale of in autonome modus.

Om de fabrieksinstellingen te herstellen door alle verenigingen en actuele storingen te verwijderen. Als een centrale wordt verbonden met de zender, moet u deze in ONDERHOUDSMODUS zetten (zie handleiding systeem).

Open de behuizing van de overdrager

Druk gedurende 30 seconden op de toets T2.
Na 5 seconden, de overdrager piept een keer, blijf de toets indrukken. Na 15 seconden, de overdrager piept twee keer, blijf de toets indrukken. Na 30 seconden, de overdrager piept een keer lang.

De overdrager bevindt zich in zijn oorspronkelijke staat, alle verbindingen zijn verwijderd alsook alle storingen.

10. Ondersteuning

Het doel van dit hoofdstuk is om u te helpen om de meest voorkomende problemen, die u kunt tegenkomen, snel op te lossen.

Neem, in geval van twijfel, wanneer het probleem blijft bestaan of wanneer het probleem niet in deze lijst voorkomt, contact op met uw installateur

Intercom is van slechte kwaliteit

Zorg ervoor dat u niet de handsfreemodus gebruikt

Verleng de antenne van de TTGSM TYXAL+ tot het maximum

De kamertemperatuur die de overdra- ger aanduidt, is incorrect

Zorg dat de overdrager zich niet in de buurt van warmtebronnen (ADSL-doos ...) bevindt om het registreren van de kamertemperatuur niet te verstoren.

Een detector van de installatie veroorzaakt incorrecte activeringen

Na het gesprek en de standaard mededeling te hebben beluistert, schakelt u het product in kwestie uit.

Een oproepcyclus wordt onderbroken en vervangen door een andere oproepcyclus

De technische detectoren worden ingedeeld in volgorde van prioriteit:

1 - Rook-, branddetector (DFR TYXAL+),
2 - Waterlekdetector (DF TYXAL+),
3 - Stroomuitvaldetector (DCS TYXAL+),
4 - Universele detector (DU TYXAL+).

Voorbeeld: Het activeren van een brandalarm door DFR TYXAL + zal prioriteit krijgen ten opzichte van stroomuitval.

NL

Słowniczek
