Tyxia 2331 - Schalter DELTA DORE - Kostenlose Bedienungsanleitung

Produkttyp	Funkschalter
Marke	Delta Dore
Modell	Tyxia 2331
Abmessungen (ca.)	45 x 45 mm (Standard-Unterputz)
Stromversorgung	2 AAA-Batterien (nicht im Lieferumfang)
Funkfrequenz	868 MHz (eigenes Protokoll)
Funkreichweite	Bis zu 100 m im Freifeld, durch Vernetzung erweiterbar
Maximale Anzahl Aktoren im Mesh-Netzwerk	16
Maximale Anzahl Aktoren im erweiterten Netzwerk	Unbegrenzt (mit Repeatern)
Kontrollleuchte	Rot/Grün/Orange je nach Zustand
Hauptfunktionen	Steuerung von Rollläden, Beleuchtung, Zentralisierung
Kompatibilität	TYXIA-, Tymoov-, Tydom-Aktoren
Installation	Unterputz oder Aufputz
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Die geltenden elektrischen Normen einhalten
Ersatzteile	Kundendienst von Delta Dore kontaktieren
Garantie	2 Jahre

Häufig gestellte Fragen - Tyxia 2331 DELTA DORE

Wie verbinde ich Aktoren im Mesh-Netzwerk mit der Tyxia 2331?

Versetzen Sie die Aktoren in den Koppelmodus (3s Tastendruck). Drücken Sie an der Fernbedienung gleichzeitig die Tasten ∧ und ∨ für 3s, bis die Leuchte blinkt. Befolgen Sie die Schritte in der Anleitung, um die Kopplung zu bestätigen.

Was bedeutet die blinkende rote Kontrollleuchte?

Eine blinkende rote Kontrollleuchte zeigt an, dass ein oder mehrere Aktoren den Funkbefehl nicht empfangen haben. Überprüfen Sie die Reichweite und die Netzwerkkonfiguration.

Kann die Tyxia 2331 mit Tymoov Solar Motoren verwendet werden?

Ja, aber unter der Bedingung: Mindestens ein Tymoov Solar Motor muss im Mesh-Netzwerk sein, um die Verbindung zu den anderen zu erweitern. Die 230V- und Solar-Aktoren kommunizieren nicht miteinander.

Wie lautet das Verfahren zum Hinzufügen eines Aktors über den 16. hinaus?

Erstellen Sie zuerst ein Mesh-Netzwerk (max. 16 Aktoren). Um dann einen zusätzlichen Aktor hinzuzufügen, versetzen Sie ihn in den Koppelmodus, drücken Sie einmal die Taste T2 der Tyxia 2331, bis die orangefarbene Leuchte blinkt, und drücken Sie dann 3s lang gleichzeitig ∧ und ∨.

Wie überprüfe ich, ob alle Aktoren den Befehl empfangen haben?

Die Kontrollleuchte der Fernbedienung wird grün, wenn alle Aktoren im Mesh-Netzwerk den Empfang bestätigen. Bei zusätzlichen Aktoren ist eine Sichtprüfung erforderlich.

Welche Batterien werden für die Tyxia 2331 empfohlen?

Verwenden Sie AAA 1,5V Alkaline-Batterien. Ersetzen Sie beide Batterien gleichzeitig.

Ist die Tyxia 2331 mit der Tydom-App kompatibel?

Ja, sie kann in ein Tydom-System für die Steuerung per Smartphone integriert werden. Beachten Sie die Tydom-Anleitung für die Kopplung.

Wie setze ich die Konfiguration der Tyxia 2331 zurück?

Halten Sie die Tasten ∧ und ∨ für 10s gedrückt, bis die Leuchte schnell blinkt. Alle Kopplungen werden gelöscht.

Wie groß ist die Funkreichweite in Innenräumen?

In Innenräumen kann die Reichweite je nach Hindernissen zwischen 30 und 50 m betragen. Das Mesh-Netzwerk ermöglicht die Signalweitergabe über diese Entfernung hinaus.

Kann ich die Tyxia 2331 zur Steuerung der Beleuchtung verwenden?

Ja, sie ist mit Tyxia-Lichtempfängern kompatibel. Konfigurieren Sie ein Mesh- oder erweitertes Netzwerk je nach Anzahl der Lichtpunkte.

BEDIENUNGSANLEITUNG Tyxia 2331 DELTA DORE

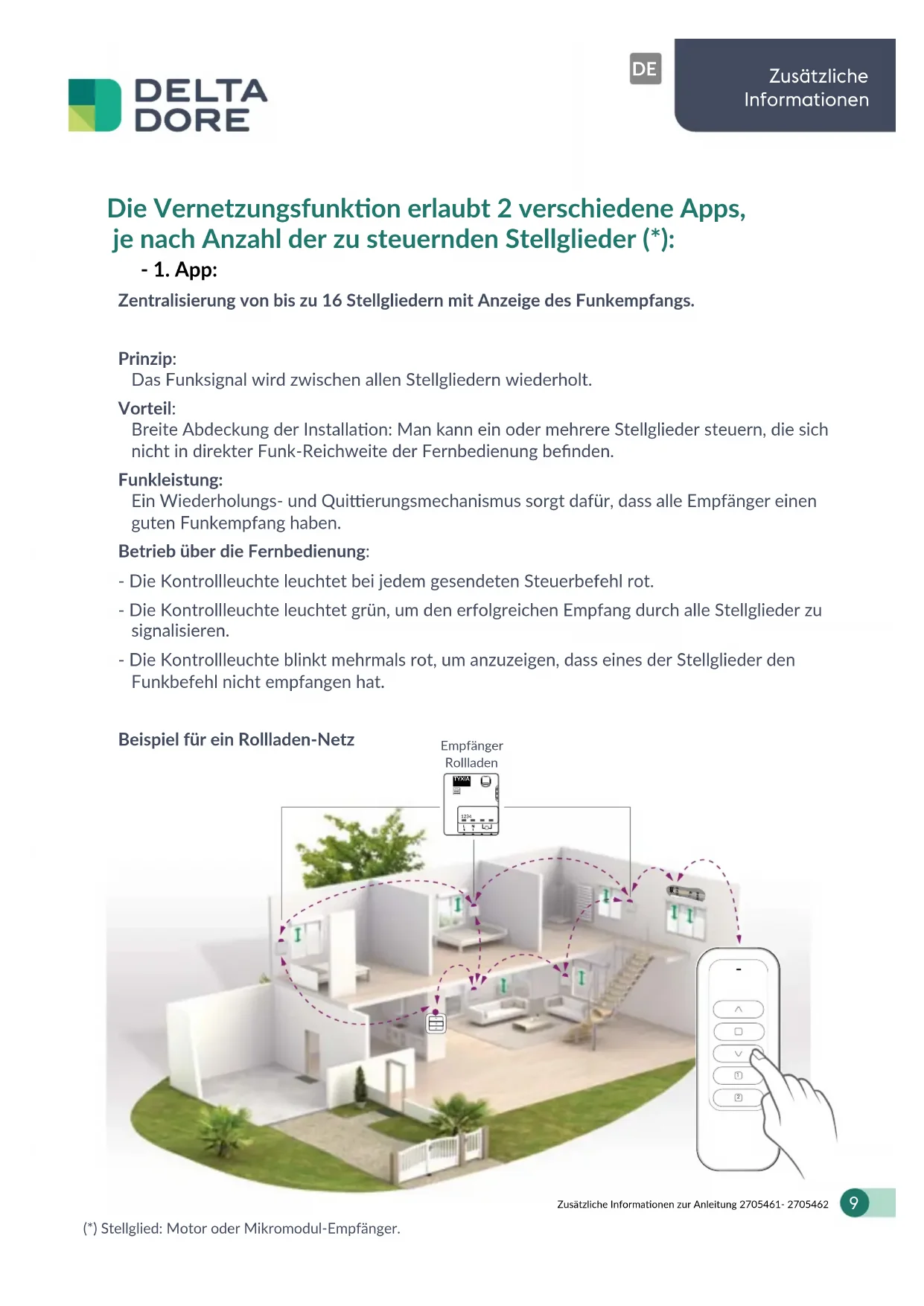

Die Vernetzungsfunktion erlaubt 2 verschiedene Apps, je nach Anzahl der zu steuernden Stellglieder (\*):

- 1. App:

Zentralisierung von bis zu 16 Stellgliedern mit Anzeige des Funkempfangs.

Prinzip:

Das Funksignal wird zwischen allen Stellgliedern wiederholt.

Vorteil:

Breite Abdeckung der Installation: Man kann ein oder mehrere Stellglieder steuern, die sich nicht in direkter Funk-Reichweite der Fernbedienung befinden.

Funkleistung:

Ein Wiederholungs- und Quittierungsmechanismus sorgt dafür, dass alle Empfänger einen guten Funkempfang haben.

Betrieb über die Fernbedienung:

• Die Kontrollleuchte leuchtet bei jedem gesendeten Steuerbefehl rot.
• Die Kontrollleuchte leuchtet grün, um den erfolgreichen Empfang durch alle Stellglieder zu signalisieren.
• Die Kontrollleuchte blinkt mehrmals rot, um anzuzeigen, dass eines der Stellglieder den Funkbefehl nicht empfangen hat.

Beispiel für ein Rollladen-Netz

Beispiel für ein Rollladen-Netz Empfänger Rollladen TYKA 120V 1 2

- 2. App (>16 Stellglieder\*):

Erweitertes Netzwerk aus einem Netzwerk (App 1) und zusätzlichen Stellgliedern.

Voraussetzungen:

Die Verknüpfung der zusätzlichen Stellglieder erfordert, dass sich jedes von ihnen entweder in der direkten Funk-Reichweite des Senders oder in der Funk-Reichweite eines bereits verknüpften Stellglieds in einem Netzwerk befindet.

Grundsatz:

Das Funksignal wird von einer begrenzten Anzahl von Stellgliedern (max. 16) wiederholt, die dafür sorgen, dass das Funksignal an die anderen Stellglieder (außerhalb des Netzwerks) weitergeleitet wird.

Vorteil:

Sehr breite Abdeckung der Installation.

Betrieb über die Fernbedienung:

• Die Kontrollleuchte leuchtet bei jedem gesendeten Steuerbefehl rot.
• Die Kontrollleuchte leuchtet grün, um den erfolgreichen Empfang des Steuerbefehls durch alle Stellglieder im Netzwerk und die Weitergabe an zusätzliche Stellglieder zu signalisieren.
• Die Kontrollleuchte blinkt mehrmals rot, um anzuzeigen, dass eines der Stellglieder im Netzwerk den Funkbefehl nicht empfangen hat.

Empfänger Rolladen TYXIA 1234 Tymoov-Motor

← -- → Rollladen-Netzwerk

Beleuchtungsnetzwerk

Erweitertes Beleuchtungsnetzwerk

Einrichtung des erweiterten Beleuchtungsnetzwerks

- 1. Schritt: Aufbau des Netzwerks.

Bei diesem Schritt kommt es darauf an, die Empfänger/Motoren (maximal 16) auszuwählen, die über die gesamte Installation verteilt sind, um eine möglichst große Funkabdeckung des Netzes zu erreichen.

1/ Versetzen Sie die Motoren in den Zuordnungsbereitschaftsmodus (drücken Sie 3 Sekunden lang die Taste

O

auf ihrer individuellen Fernbedienung oder der Tydom-App);

der Motor führt eine kurze Auf-/Ab-Bewegung aus.

und/oder

Schalten Sie die Empfänger in den Zuordnungsmodus (drücken Sie 3 Sekunden lang ihre Taste oder die Tydom-App-Taste), die Kontrollleuchte des Empfängers blinkt, und der Motor führt eine kurze Auf-/Ab-Bewegung aus.

2/ Drücken Sie auf der Zentralisierungsfernbedienung gleichzeitig 3 Sekunden auf ∧ und bis die Kontrollleuchte blinkt. Lassen Sie los.

Die Fernbedienung sucht nach verschiedenen Motoren oder Empfängern.

Ihre Kontrollleuchte blinkt (blitzt) rot und dann kurz grün, sobald ein neuer Empfänger erkannt wird.

3/ Sobald die Kontrollleuchte auf der Fernbedienung langsam rot blinkt, drücken Sie gleichzeitig 3 Sekunden lang ▲ und ▼biv die Motoren/Empfänger eine kurze Auf-/Ab-Bewegung ausführen, und lassen Sie dann los.

- 2. Schritt: Aufbau des erweiterten Netzwerks.

In diesem Schritt geht es darum, die zusätzlichen Motoren/Empfänger (ab dem siebzehnten) zu verknüpfen.

1/ Versetzen Sie die Motoren in den Zuordnungsbereitschaftsmodus (drücken Sie 3 Sekunden lang die Taste

O

auf ihrer individuellen Fernbedienung oder in der Tydom-App);

der Motor führt eine kurze Auf-/Ab-Bewegung aus.

und/oder

Versetzen Sie die Empfänger in den Zuordnungsmodus (drücken Sie 3 Sekunden lang ihre Taste oder die der Tydom-App); die Kontrollleuchte des Empfängers blinkt, und der Motor führt eine kurze Auf-/Ab-Bewegung

aus.

2/ Auf der Zentralisierungsfernbedienung

drücken Sie 1 Mal die Taste B (Tyxia 1701)

, damit ihre orangefarbene Kontrollleuchte blinkt.

oder

Drücken Sie1 Mal die Taste T2 (Tyxia 2331),

damit die orangefarbene Kontrollleuchte blinkt.

3/ Drücken Sie 3 Sekunden lang gleichzeitig auf die Tasten ∧ und ∨

4/ Vergewissern Sie sich, dass die Kontrollleuchte des/der Empfänger(s) nicht mehr blinkt und der/die Motor(en) eine kurze Auf-/Ab-Bewegung ausführt/ausführen.

Beachten Sie:

Bei jedem vom Sender gesendeten Befehl leuchtet die Kontrollleuchte rot und dann grün auf, wenn die Empfänger/Motoren den Empfang des Funkbefehls bestätigen. Andererseits sind nur die zugeordneten Stellglieder im Netzwerk in der Lage, sie zu quittieren. Daher kann vom Sender aus nicht überprüft werden, dass die zugehörigen Stellglieder im erweiterten Netzwerk den Funkbefehl empfangen haben.

Nur durch eine Sichtkontrolle kann bestätigt werden, dass der Befehl korrekt empfangen wurde.

Vorsicht:

Bei einer gemischten Installation, die sowohl aus 230V-Antrieben (Tymoov-Motoren oder Tyxia-Empfänger) als auch aus Tymoov-Solar-Motoren besteht, ist der Aufbau eines erweiterten Netzwerks unter folgenden Bedingungen möglich:

- Die erweiterte Verknüpfung eines Tymoov Solar funktioniert, wenn mindestens ein Tymoov-Solar-Motor im Netzwerk konfiguriert ist.

- Die erweiterte Verknüpfung eines Tymoov 230V funktioniert, wenn mindestens ein Tymoov 230V-Motor im Netzwerk konfiguriert ist.

Bitte beachten Sie: Die 230V-Stellglieder und die Tymoov-Solar-Motoren können von einer einzigen Zentralisierungsfernbedienung aus gesteuert werden, werden aber nicht miteinander kommunizieren.
