Type de produit	Commutateur radio
Marque	Delta Dore
Modèle	Tyxia 2331
Dimensions (approx.)	45 x 45 mm (standard encastré)
Alimentation	2 piles AAA (non fournies)
Fréquence radio	868 MHz (protocole propriétaire)
Portée radio	Jusqu'à 100 m en champ libre, étendue par maillage
Nombre max d'actionneurs en réseau maillé	16
Nombre max d'actionneurs en réseau étendu	Illimité (avec répéteurs)
Témoin lumineux	Rouge/vert/orange selon état
Fonctions principales	Commande de volets roulants, éclairage, centralisation
Compatibilité	Actionneurs TYXIA, Tymoov, Tydom
Installation	Encastrée ou en saillie
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter les normes électriques en vigueur
Pièces détachées	Contacter le service client Delta Dore
Garantie	2 ans

FOIRE AUX QUESTIONS - Tyxia 2331 DELTA DORE

Comment associer des actionneurs en réseau maillé avec la Tyxia 2331 ?

Mettez les actionneurs en mode association (appui 3s sur leur touche). Sur la télécommande, appuyez simultanément sur ∧ et ∨ pendant 3s jusqu'à ce que le voyant clignote. Suivez les étapes de la notice pour valider l'association.

Que signifie le voyant rouge clignotant ?

Un voyant rouge clignotant indique qu'un ou plusieurs actionneurs n'ont pas reçu l'ordre radio. Vérifiez la portée et la configuration du réseau.

Peut-on utiliser la Tyxia 2331 avec des moteurs Tymoov Solar ?

Oui, mais sous condition : au moins un moteur Tymoov Solar doit être dans le réseau maillé pour étendre le lien aux autres. Les actionneurs 230V et Solar ne dialoguent pas entre eux.

Quelle est la procédure pour ajouter un actionneur au-delà du 16e ?

Construisez d'abord un réseau maillé (max 16 actionneurs). Ensuite, pour ajouter un actionneur supplémentaire, mettez-le en mode association, puis appuyez une fois sur la touche T2 de la Tyxia 2331 pour que son voyant orange clignote, puis appuyez 3s sur ∧ et ∨ simultanément.

Comment vérifier que tous les actionneurs ont reçu la commande ?

Le voyant de la télécommande devient vert si tous les actionneurs du réseau maillé confirment la réception. Pour les actionneurs supplémentaires, un contrôle visuel est nécessaire.

Quelles sont les piles recommandées pour la Tyxia 2331 ?

Utilisez des piles alcalines AAA 1.5V. Remplacez les deux piles en même temps.

La Tyxia 2331 est-elle compatible avec l'application Tydom ?

Oui, elle peut être intégrée à un système Tydom pour le pilotage via smartphone. Consultez la notice Tydom pour l'association.

Comment remettre à zéro la configuration de la Tyxia 2331 ?

Maintenez les touches ∧ et ∨ enfoncées pendant 10s jusqu'à ce que le voyant clignote rapidement. Toutes les associations seront effacées.

Quelle est la portée radio en intérieur ?

En intérieur, la portée peut varier de 30 à 50 m selon les obstacles. Le réseau maillé permet de répéter le signal au-delà.

Puis-je utiliser la Tyxia 2331 pour commander l'éclairage ?

Oui, elle est compatible avec les récepteurs d'éclairage Tyxia. Configurez un réseau maillé ou étendu selon le nombre de points lumineux.

MODE D'EMPLOI Tyxia 2331 DELTA DORE

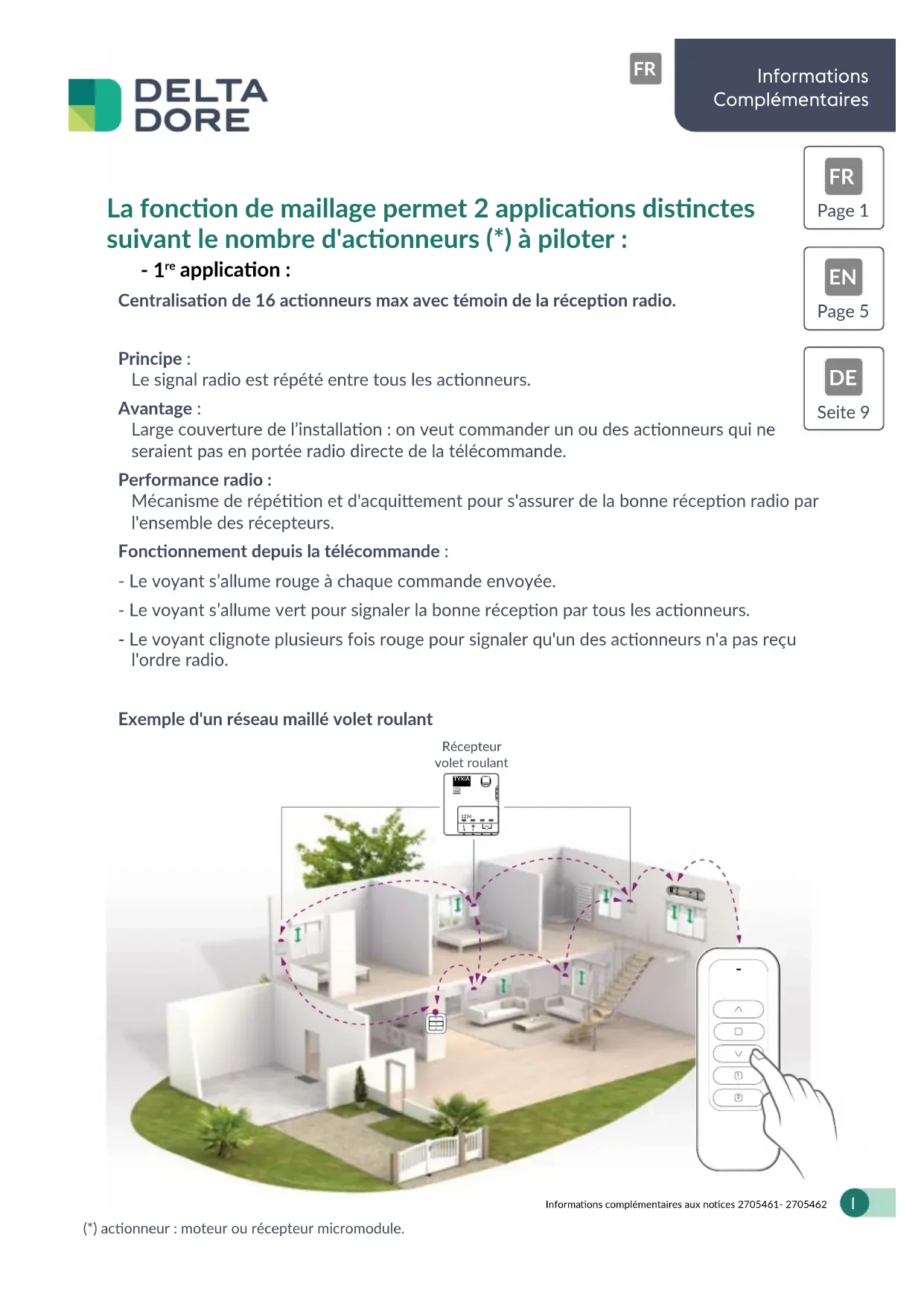

La fonction de maillage permet 2 applications distinctes suivant le nombre d'actionneurs (\*) à piloter :

- 1^re application:

Centralisation de 16 actionneurs max avec témoin de la réception radio.

Principe :

Le signal radio est répété entre tous les actionneurs.

Avantage :

Large couverture de l'installation : on veut commander un ou des actionneurs qui ne seraient pas en portée radio directe de la télécommande.

Performance radio :

Mécanisme de répétition et d'acquittement pour s'assurer de la bonne réception radio par l'ensemble des récepteurs.

Fonctionnement depuis la télécommande :

• Le voyant s'allume rouge à chaque commande envoyée.
• Le voyant s'allume vert pour signaler la bonne réception par tous les actionneurs.
• Le voyant clignote plusieurs fois rouge pour signaler qu'un des actionneurs n'a pas reçu l'ordre radio.

Exemple d'un réseau maillé volet roulant

Récepteur volet roulant TYXIA 123V 1 2

- 2^e application (>16 actionneurs\*):

Réseau maillé étendu constitué d'un réseau maillé (application 1) et d'actionneurs supplémentaires.

Pré requis :

L'association des actionneurs supplémentaires nécessite que chacun d'entre eux soit situé, soit dans la portée radio directe de l'émetteur, soit dans la portée radio d'un actionneur déjà associé en réseau maillé.

Principe :

Le signal radio est répété par un nombre limité d'actionneurs (16 max.) qui assurent la propagation du signal radio aux autres actionneurs (hors réseau maillé).

Avantage :

Très large couverture de l'installation.

Fonctionnement depuis la télécommande :

• Le voyant s'allume rouge à chaque commande envoyée.
• Le voyant s'allume vert pour signaler la bonne réception de l'ordre de commande par tous les actionneurs du réseau maillé et de la répétition vers les actionneurs supplémentaires.
• Le voyant clignote plusieurs fois rouge pour signaler qu'un des actionneurs du réseau maillé n'a pas reçu l'ordre radio.

Récepteur volet roulant TYXIA 1234 Moteur Tymoov

← - - → Réseau maillé volet roulant

Réseau maillé éclairage

Réseau étendu éclairage

Construction du réseau étendu

- 1ère étape : Construction du réseau maillé.

A cette étape, il est important de sélectionner les récepteurs/moteurs (16 maximum) répartis sur la totalité de l'installation afin d'avoir la plus grande couverture radio maillée.

1/ Mettez les moteurs en attente d'association (appui 3 secondes sur la touche de leur télécommande individuelle ou via l'application Tydom), le moteur réalise un mouvement bref de montée / descente.

et/ou

Mettez les récepteurs en mode association (appui 3 secondes sur leur touche ou via l'application Tydom), le voyant du récepteur clignote et le moteur réalise un mouvement bref de montée / descente.

2/ Sur la télécommande de centralisation, appuyez simultanément sur ∧ et ∨ pendant 3 secondes, jusqu'à ce que son voyant clignote. Relâchez.

La télécommande recherche les différents moteurs ou récepteurs.

Son voyant clignote (flash) rouge, puis brièvement vert dès qu'un nouveau récepteur est détecté.

3/ Dès que le voyant de la télécommande clignote lentement rouge, appuyez simultanément 3 secondes sur ∧ et jusqu'à ce que les moteurs/récepteurs réalisent un mouvement bref de montée / descente, puis relâchez.

- 2ème étape : Construction du réseau étendu.

A cette étape, il s'agit d'associer les moteurs/récepteurs supplémentaires (à partir du 17ème).

1/ Mettez les moteurs en attente d'association (appui 3 secondes sur la touche de leur télécommande individuelle ou via l'application Tydom), le moteur réalise un mouvement bref de montée / descente. et/ou Mettez les récepteurs en mode association (appui 3 secondes sur leur touche ou via l'application Tydom), le voyant du récepteur clignote et le moteur réalise un mouvement bref de montée / descente.

2/ Depuis la télécommande de centralisation, Appuyez 1 fois sur la touche B (Tyxia 1701) pour que son voyant orange clignote.

ou

Appuyez 1 fois sur la touche T2 (Tyxia 2331) pour que son voyant orange clignote.

3/ Appuyez 3 sec sur les touches ∧ et simultanément.

4/ Vérifiez que le voyant du(des) récepteur(s) ne clignote plus ou que le(s) moteur(s) réalisent un mouvement bref montée/descente.

A noter :

A chaque commande envoyée depuis l'émetteur, le voyant s'allumera rouge puis vert si les récepteurs/moteurs confirment la réception de l'ordre radio. En revanche, seuls les actionneurs associés en réseau maillé sont en mesure d'acquitter, et par conséquent, il n'est pas possible à partir de l'émetteur de s'assurer que les actionneurs associés sur le réseau étendu ont reçu l'ordre radio.

Seul un contrôle visuel permet de valider de la bonne prise de commande.

Précaution :

Dans le cas d'une installation mixte composée à la fois d'actionneurs 230V (moteurs Tymoov ou récepteurs Tyxia) et de moteurs Tymoov Solar, la construction d'un réseau étendu est possible sous condition, à savoir :

- Le lien étendu d'un Tymoov Solar fonctionne si au moins un moteur Tymoov Solar est configuré dans le réseau maillé.

- Le lien étendu d'un Tymoov 230V fonctionne si au moins un moteur Tymoov 230V est configuré dans le réseau maillé.

A noter : Les actionneurs 230V et les moteurs Tymoov Solar peuvent être pilotés depuis une même télécommande de centralisation mais ne dialogueront pas ensemble.
