Tipo di prodotto	Switch di rete PoE 5 porte (4 porte PoE + 1 porta uplink)
Marchio	Delta Dore
Modello	SW4 POE
Dimensioni	105 mm × 28 mm × 84 mm
Peso	Circa 200 g (stima)
Alimentazione	Alimentatore 230V AC, uscita 48V DC / 1,35 A
Standard PoE	IEEE 802.3af (PoE) e IEEE 802.3at (PoE+)
Potenza PoE totale	60 W max, fino a 30 W per porta
Modalità estesa	Sì, fino a 300 m con cavo Cat.6 (velocità 10 Mbps)
Porte	4 porte PoE (porte 1-4) + 1 porta uplink (porta 5)
Velocità	10/100 Mbps (Fast Ethernet)
Temperatura di funzionamento	-10°C a 40°C
Installazione	Plug & Play, senza configurazione, montaggio in scatola VDI possibile
Manutenzione e pulizia	Scollegare l'alimentazione prima della pulizia, mantenere l'apparecchio pulito, asciutto e ben ventilato
Sicurezza	Messa a terra obbligatoria, non aprire l'involucro, evitare polvere e umidità
Ricambi e riparabilità	Alimentatore incluso, parti non sostituibili dall'utente

Domande frequenti - SW4 POE DELTA DORE

Quali sono le porte PoE sul SW4 POE?

Le porte PoE sono le porte da 1 a 4. La porta 5 è una porta uplink (non PoE) per collegare il router.

Qual è la potenza massima fornita per porta PoE?

Fino a 30 W per porta, con una potenza totale di 60 W per tutte e 4 le porte.

Come attivare la modalità estesa sul SW4 POE?

Utilizzare il selettore sul retro dell'apparecchio. In posizione ON, le porte 1-4 possono raggiungere fino a 300 metri (velocità limitata a 10 Mbps). In posizione OFF, la distanza è di 100 metri con una velocità di 100 Mbps.

Quali tipi di cavo utilizzare con la modalità estesa?

Per la modalità estesa, utilizzare un cavo Ethernet di categoria 6 (Cat.6) per garantire le prestazioni fino a 300 metri.

Il SW4 POE è compatibile con le telecamere TYCAM?

Sì, è progettato per alimentare le telecamere TYCAM 1100 INDOOR e TYCAM 2100 OUTDOOR e qualsiasi dispositivo compatibile PoE 802.3af/at.

Come sapere se un dispositivo PoE è alimentato correttamente?

Il LED PoE status corrispondente alla porta deve essere acceso fisso. Se lampeggia, la potenza supera i 30 W. Se spento, nessun dispositivo PoE è collegato.

Cosa fare se il LED PoE-MAX lampeggia?

Indica che la potenza PoE totale ha raggiunto 60 W (massimo). Ridurre il carico scollegando un dispositivo non essenziale.

Posso installare il SW4 POE in una scatola VDI?

Sì, l'apparecchio è progettato per il montaggio in scatola di comunicazione VDI. Assicurarsi di lasciare uno spazio di 10 cm intorno alle griglie di ventilazione.

Il SW4 POE richiede una configurazione?

No, è un dispositivo Plug & Play. Collegare i cavi e l'alimentazione, funziona immediatamente senza regolazioni.

Quale tensione di alimentazione utilizzare?

Utilizzare l'alimentatore 230V incluso. L'uscita è di 48V DC con una corrente di 1,35 A. Non collegare altri alimentatori.

MANUALE UTENTE SW4 POE DELTA DORE

IT Guida di installazione

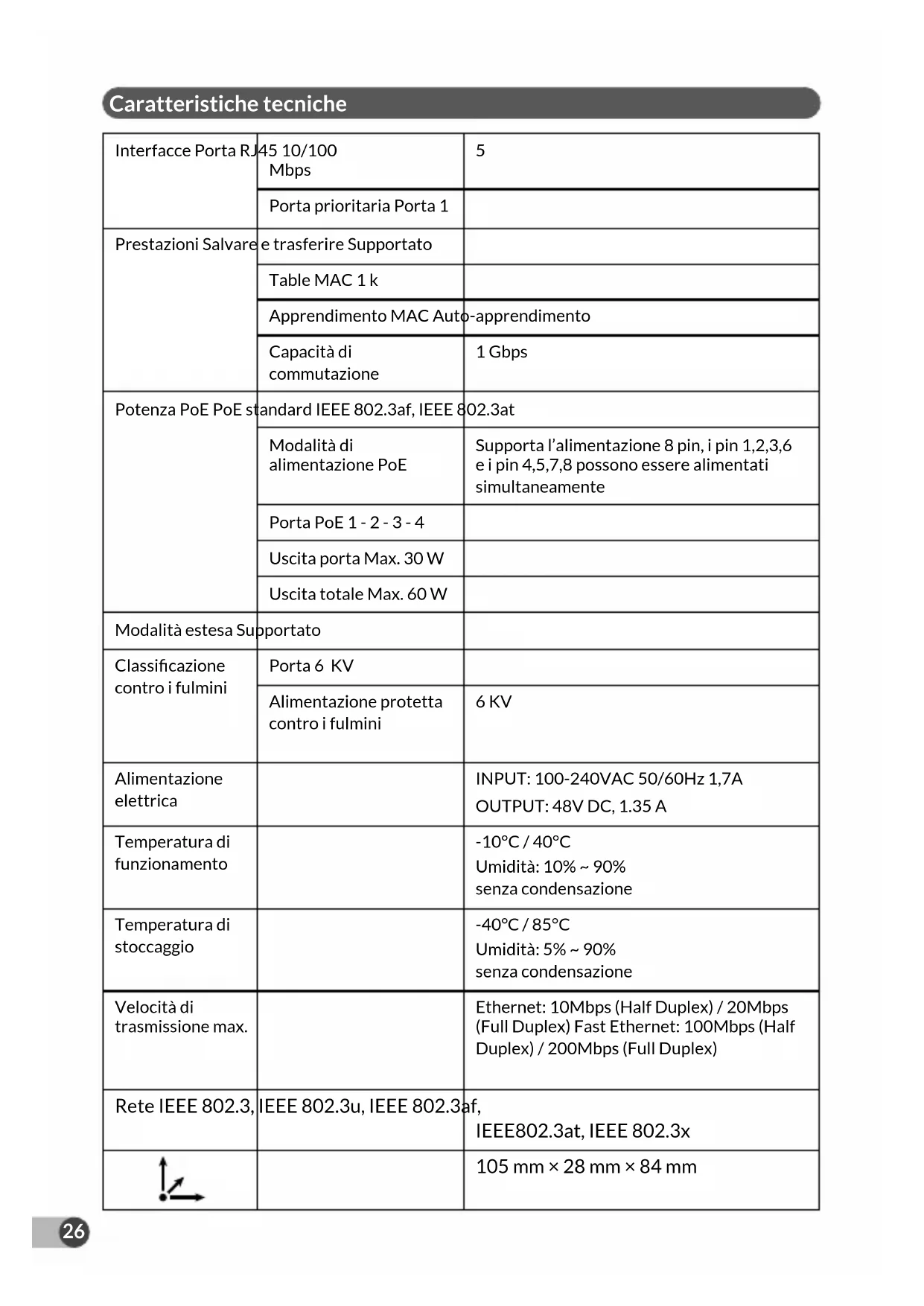

Caratteristiche tecniche

Interfacce Porta RJ	45 10/100 Mbps	5
	Porta prioritaria Porta 1
Prestazioni Salvare e trasferire Supportato
Potenza PoE PoE standard IEEE 802.3af, IEEE 802.3at
Modalità estesa Supportato
Classificazione contro i fulmini	Porta 6 KV
	Alimentazione protetta contro i fulmini	6 KV
Alimentazione elettrica		INPUT: 100-240VAC 50/60Hz 1,7A OUTPUT: 48V DC, 1.35 A
Temperatura di funzionamento		-10°C / 40°C Umidità: 10% ~ 90% senza condensazione
Temperatura di stoccaggio		-40°C / 85°C Umidità: 5% ~ 90% senza condensazione
Velocità di trasmissione max.		Ethernet: 10Mbps (Half Duplex) / 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) / 200Mbps (Full Duplex)
Rete IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE802.3at, IEEE 802.3x
		105 mm × 28 mm × 84 mm

IT

1 - Presentazione 28
2 - Contenuto della confezione 28

3 - Descrizione 29

3.1 Lato anteriore 29
3.2 Lato posteriore 29

4 - Consigli di installazione 30

4.1 Per assicurare un funzionamento ottimale 30
4.2 Tipo di cavo da utilizzare 30

5 - Installazione 31

5.1 Montaggio in scatola VDI 31
5.2 Collegamento 32
5.3 Modalità estesa 32

A causa dell'evoluzione costante delle normative e del materiale, le caratteristiche indicate nel testo e le immagini contenute nel presente documento sono da ritenersi vincolanti solo dopo una conferma da parte dei nostri servizi.

1 - Presentazione

Il PoE SW4 permette di alimentare, attraverso il collegamento Ethernet RJ45, le telecamere TYCAM 1100 INDOOR e TYCAM 2100 OUTDOOR o ogni apparecchio (4 max.) compatibile PoE (Power over Ethernet) alle norme PoE 802.3af e PoE 802.3at.

L'alimentazione e i dati possono transitare simultaneamente attraverso le porte 1, 2, 3 e 4.

La potenza massima per l'insieme delle 4 uscite è di 60 W.

Il PoE SW4 supporta la modalità Extend. Con la modalità estesa e un cavo Ethernet di categoria 6, la distanza di trasmissione dei dati può raggiungere 300 metri.

Questo apparecchio è di tipo "plug & play", non necessita di alcuna configurazione particolare.

2 - Contenuto della confezione

① PoE SW4
② Adattatore di alimentazione 230V.

DELTA DORE ① ②

3 - Descrizione

① ③ ④ ① 12345 ② ⑤ ⑥

IT

3.1 Lato anteriore

Spia Stato Descrizione
1PWR	Accesa fissa L'apparecchio è collegato correttamente all'alimentazione elettrica.
	Spenta L'apparecchio è collegato in modo scorretto, oppure non è collegato all'alimentazione elettrica.
2PoE-MAX	Accesa fissa La potenza PoE raggiunge il suo valore limite inferiore (6W).
	Lampeggiante La potenza PoE raggiunge il suo valore limite massimo (60 W).
	Spenta L'alimentazione PoE funziona correttamente e la potenza PoE disponibile è superiore a 6W.
3LINK-ACT	Accesa fissa La porta corrispondente è collegata correttamente.
	Lampeggiante Trasmissione o ricezione dei dati sulla porta
	Spenta La porta corrispondente non è collegata correttamente, oppure non è collegata.
4PoE status	Accesa fissa La porta corrispondente è collegata e alimenta correttamente la periferica PoE.
	Lampeggiante L'uscita PoE della porta corrispondente supera 30W.
	Spenta Nessuna periferica compatibile POE è collegata.

⑤ Porte PoE - 1, 2, 3, 4.
⑥ Porta 5 (UPLINK) router

3.2 Lato posteriore

⑦ Selettore modalità estesa. Consultate il § 5.3.
⑧ Presa di terra: Collegamento della scatola PoE SW4 alla presa di terra.
⑨ Presa di alimentazione: Utilizzate l'adattatore di alimentazione 230V fornito.

4 - Consigli di installazione

4.1 Per assicurare un funzionamento ottimale

• Installate il PoE SW4 all'interno in un ambiente asciutto, ben ventilato e privo di polvere.
• Assicuratevi che l'apparecchio sia fissato correttamente a un rack o appoggiato su una superficie stabile.
• Mettete l'apparecchio fuori tensione prima di collegare o di scollegare le periferiche collegate.
• Precauzioni antistatiche: La polvere può causare un assorbimento elettrostatico. Per proteggere l'apparecchio contro i danni legati all'elettricità statica, mantenete l'ambiente dell'apparecchio pulito, asciutto e ben ventilato (Una depolverazione regolare è necessaria).

• Scollegate l'alimentazione elettrica dell'apparecchio mentre effettuate la pulizia.

• Utilizzate l'adattatore di alimentazione incluso per alimentare l'apparecchio.
  Assicuratevi che la tensione di ingresso corrisponda al valore indicato sull'etichetta dell'apparecchio.

• Collegate l'alimentazione dell'apparecchio dopo avere collegato tutti gli altri collegamenti.
• Non aprite la scatola dell'apparecchio.
• Posizionate l'apparecchio lontano da correnti forti.
• Assicuratevi che l'apparecchio sia correttamente messo a terra.
• Non ostruite le griglie di aerazione, mantenete uno spazio libero di 10 cm su ogni lato dell'apparecchio.
• Non collocate alcun oggetto pesante o di grandi dimensioni sull'apparecchio.
• Per il materiale collegato tramite presa di corrente la presa fissa deve essere installata vicino al materiale e deve essere facilmente raggiungibile.

4.2 Tipo di cavo da utilizzare

Scegliete il tipo di cavo adatto, in base alla distanza tra il dispositivo da collegare e il PoE SW4.

- Fino a 200 metri: Utilizzate un cavo Ethernet di categoria 5.

- Da 200 a 300 metri: Utilizzate un cavo Ethernet di categoria 6.

5 - Installazione

5.1 Montaggio in scatola VDI

Potete installare il PoE SW4 nella scatola di comunicazione VDI (Voce, Dati, Immagine).

• Mantenete uno spazio di 10 cm su ogni lato delle griglie di aerazione.
• Collegate la scatola del PoE SW4 alla presa di terra.

Router

IT

5.2 Collegamento

① Collegate la porta 5 (UPLINK) al vostro router usando un cavo Ethernet RJ45.
② Collegate la vostra telecamera alla porta 1 (porta PoE prioritaria) con un cavo Ethernet di categoria 5 o superiore. Se necessario, potete collegare ogni altra periferica compatibile (Telecamera, Telefono IP, Punto di accesso senza filo, ecc.) sulle porte 2, 3 e 4.

③ Collegate l'adattatore di alimentazione 230V fornito.

LINK/ACT PoE PWR PoE-MAX 1 2 PoE 3 4 UPLINK ① RJ45 RJ45RJ45 Internet

5.3 Modalità estesa

OFF Porte 1-4: 100 metri / 100 MB

ON Porte 1-4: da 100 metri a 300 metri / 10 MB

Nota

Per garantire le prestazioni della modalità estesa, utilizzate un cavo Ethernet di categoria 6.
