Tyxia 1701 - Telecomando DELTA DORE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecomando
Marca	Delta Dore
Modello	Tyxia 1701
Alimentazione	Batteria al litio 3V CR2430
Frequenza di emissione	868,7 MHz - 869,2 MHz
Potenza radio massima	<10 mW
Portata radio	Fino a 300 m in campo libero
Dimensioni (L x H x P)	46 x 121 x 10,7 mm
Grado di protezione	IP40
Temperatura di funzionamento	Da 0 a +55°C
Temperatura di stoccaggio	Da -10 a +70°C
Classe di isolamento	III
Fissaggio	A parete o su superficie piana
Numero di posizioni preferite	2 (1 e 2)
Funzioni principali	Salire, scendere, stop, posizioni preferite, modalità lenta
Associazione radio	Motori Delta Dore e micromoduli Tyxia
Numero max di motori	Fino a 16 in comando centralizzato
Manutenzione	Sostituire la batteria esaurita (CR2430)
Sicurezza	Non ingerire la batteria, tenere fuori dalla portata dei bambini
Pezzi di ricambio	Batteria CR2430

Domande frequenti - Tyxia 1701 DELTA DORE

Come associare il telecomando a un motore radio Delta Dore?

Accendere il motore. Sul telecomando, premere contemporaneamente ∧ e ∨ per 3 secondi fino a quando il LED lampeggia. Rilasciare. Il motore rilevato si attiva due volte per confermare.

Come associare più motori in comando centralizzato?

Mettere ciascun motore in attesa di associazione (premere 3 s sul proprio telecomando o tramite Tydom). Sul telecomando Tyxia, premere ∧ e ∨ per 3 s. Quando il LED lampeggia lentamente in rosso, premere contemporaneamente ∧ e ∨ per 3 s per avviare l'associazione di gruppo. Le tapparelle si attivano brevemente.

Come registrare una posizione preferita?

Posizionare la tapparella nella posizione desiderata. Premere contemporaneamente 1 e ∧ (o 2 e ∧) per 3 secondi. Il LED si accende rosso, poi verde; la tapparella si attiva brevemente per confermare.

Cosa fare se il LED rosso lampeggia più volte a ogni pressione?

La batteria è scarica. Sostituirla con una batteria al litio 3V CR2430.

Come cancellare un'associazione specifica?

Rimuovere il pannello frontale del telecomando. Premere il tasto A (LED rosso lampeggia). Premere ∧ per selezionare il motore da cancellare (la tapparella si attiva). Premere ∨ per confermare. Premere A per uscire.

Come cancellare tutte le associazioni?

Rimuovere il pannello frontale. Premere il tasto A (LED rosso lampeggia). Premere contemporaneamente ∧ e ∨ per 3 secondi. Le tapparelle si attivano. Premere A per terminare.

Il telecomando è smarrito, come associarne uno nuovo?

Spegnere l'alimentazione del motore per 10 secondi, poi riaccendere. Sul nuovo telecomando, premere 2 volte il tasto B fino a quando il LED lampeggia arancione. Premere ∧ e ∨ per 3 secondi fino allo spegnimento del lampeggio. Il motore è in modalità associazione, procedere normalmente.

Come fissare il telecomando al muro?

Utilizzare i fissaggi previsti sul retro. Seguire lo schema del manuale per forare e avvitare. Il telecomando può anche essere appoggiato su una superficie piana.

Quale batteria usare e come cambiarla?

Utilizzare una batteria al litio 3V CR2430. Aprire il vano batterie (pannello frontale rimovibile), rimuovere la vecchia batteria e inserire quella nuova rispettando la polarità.

Come attivare la modalità lenta per ridurre il rumore?

Per i motori Tymoov RP2, premere a lungo (2 secondi) su ∧ o ∨ per pilotare in modalità lenta.

MANUALE UTENTE Tyxia 1701 DELTA DORE

Caratteristiche tecniche

• Alimentazione mediante pila al Litio 3V, CR2430
• Isolamento classe III
• Frequenza di emissione X3D: 868,7 MHz - 869,2 MHz
• Potenza radio massima < 10 mW
• Categoria del ricevitore II
• Portata radio sono a 300 metri in campo libero, variabile in base ai dispositivi associati (portata che può essere alterata in base alle condizioni di installazione e dell'ambiente elettromagnetico)
• Fissaggio su supporto
• Dimensioni: 46 × 121 × 10,7 mm
• Indice di protezione: IP 40
• Temperatura di funzionamento: da 0 a +55 °C
• Temperatura di stoccaggio: da -10 a +70 °C
• Installazione in ambiente normalmente inquinato

Sommario

1/ Posizionamento / Fissaggio. 77

1.1 Fissato al muro. 77
1.2 Appoggiato su una superficie pianaa.....77

2/ Associazione radio 78

2.1 Associazione di un motore radio DELTA DORE su ordine individuale 78
2.2 Associazione di un micromodulo ricevitore Tyxia su ordine individuale 80
2.3 Associazione di più motori radio Micromoduli DELTA DORE o Tyxia a controllo centralizzato 80

3/ Register le posizioni preferite. 82

4/ Utilizzo 83

5/Assistenza. 85

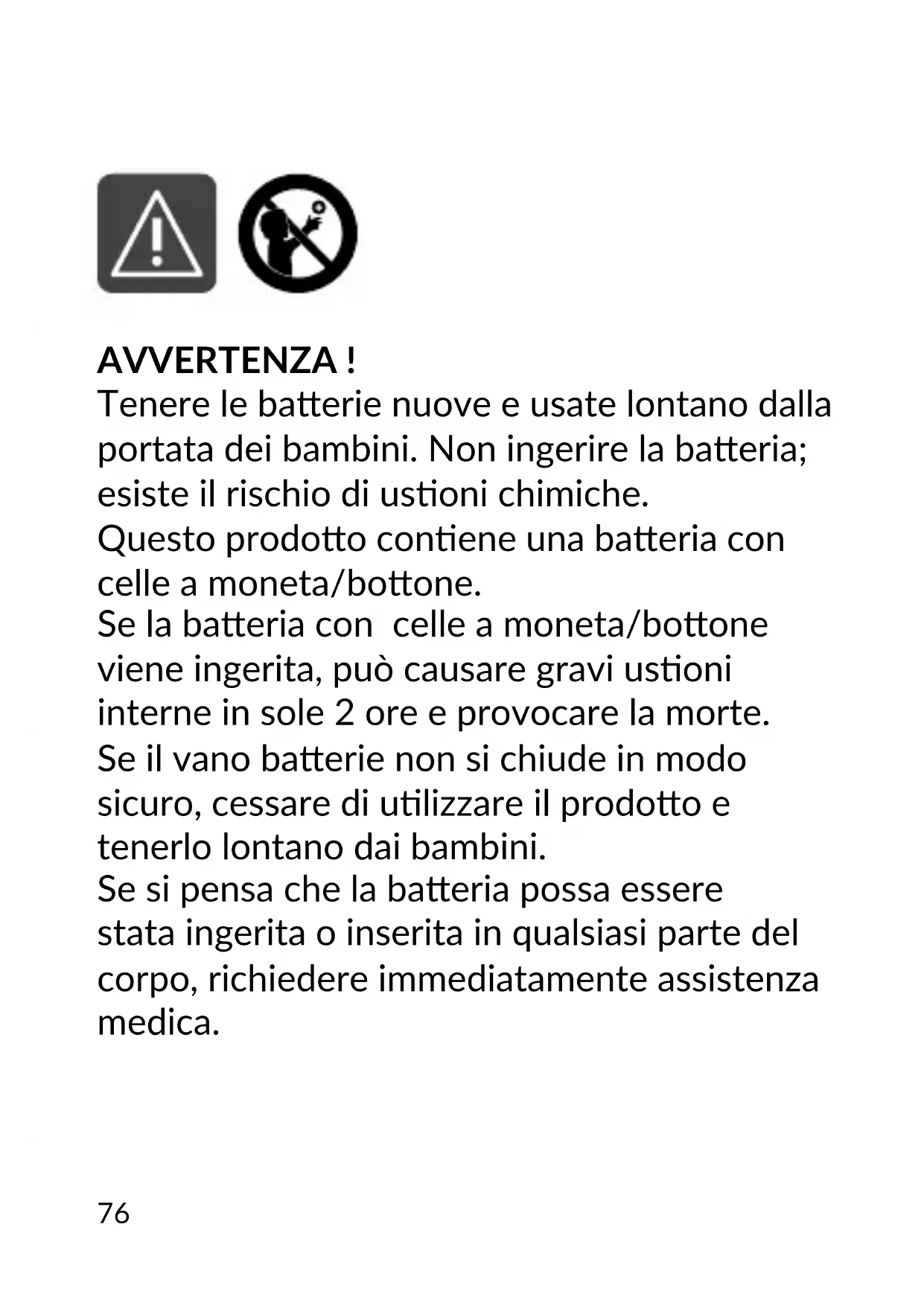

AVVERTENZA!

Tenere le batterie nuove e usate lontano alla portata dei bambini. Non ingerire la batteria; esiste il rischio di uszioni chimiche.

Questo prodotto contiene una batteria con celle a monetà/bottone.

Se la batteria con celle a moneta/bottone viene ingerita, cui cause gravi usioni interne in sole 2 ore e provocare la morte.

Se il vano batterie non si chiude in modo sicuro, cessare di utilizzato il prodotto e tenerlo lontano dai bambini.

Se si pensa che la batteria possa essere stata ingerita o insertita in qualsiasi parte del corpo, richiedere immediatamente assistenza medica.

1/ Posizioneamento / Fissaggio

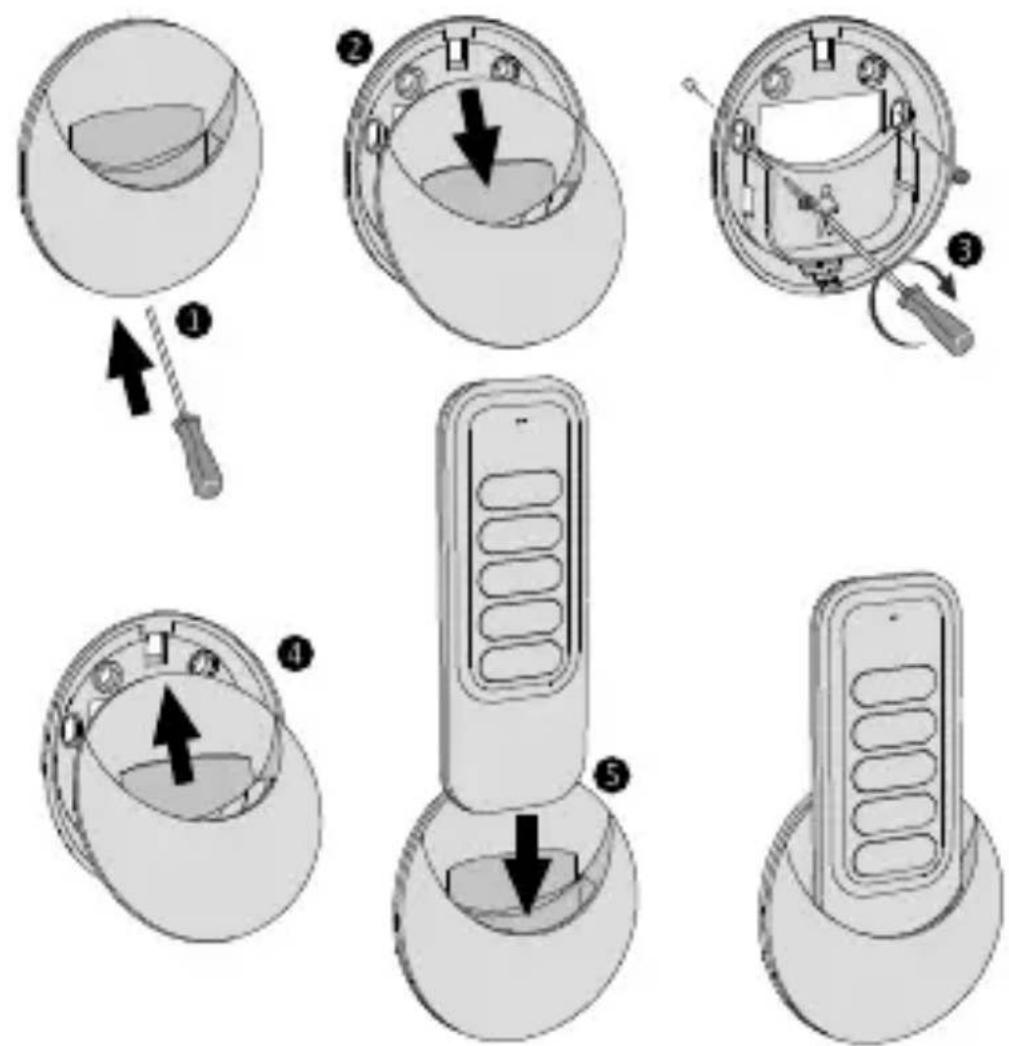

1.1 Fissato al muro

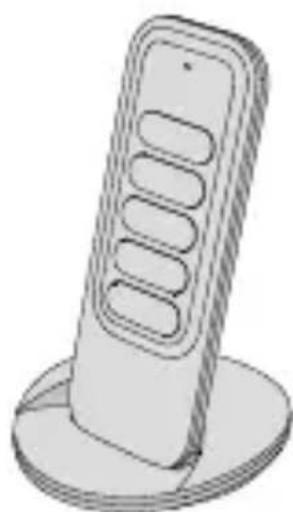

1.2 Appoggiato su una superficie pianà

2/ Associazione radio

Nel caso di un motore a energia solare, leggere le istruzioni corrispondenti.

2.1 Associazione di un motore radio DELTA DORE su ordine individuale

Alla messa sotto tensione, un motore senza associazione radio, viene sempre segnalato da un breve movimento dello stesso. Rimarrà in attesa di associazione per 10 minutì.

2.1.1 Se un solo motore è molto tensione

1 Sul telecomando, premere simultaneamente e per 3 secondi, forn a quando la spia lampeggia. Rilasciare il tasting.
Quando il ricevitore viene rilevato, la spia si accende brevemente di colore verde.
Dopo quale secondo, la tapparella si aziona 2 volte per confermare l'associazione e il telecomando esce automaticamente alla modalità di associazione.
3 Successivamente, procedere alla regolazione dei finestcorsa (leggere le istruzioni del motore).

2.1.2 Se più motori sono sotto tensione

Sul telecomando, premere simultaneamente su

e per 3 secondi, forn a quando la spia rossa lampeggia. Rilasciare il tasting.

Il telecomando perché i diversi motori.

La sua spia lampeggia (flash) di colore rosso, poi brevamente di colore verde non appena viene rilevato un nuovo motore.

Non appena la spia lampeggia lentamente di colore

rosso, premere tante volte quante sono necessarie per selezionare il motore da associare.

La tapparella corrispondente si aziona breve.

3 Una volta individuato il motore, premere su
4 Dopo alcuni secondi, la tapparella si aziona 2 volte per confermare l'associazione.
Per uscire alla modalità di assocazione, premere per 3 secondi su.
Successivement, procedere alla regolazione dei finecorsa (leggere le istruzioni del motore).

2/ Associazione radio

2.2 Associazione di un micromodulo ricevitore Tyxia su ordine individuale

Alimentare eMETTERE il ricevitore in modalità associazione premendo 3 secondi sul tasting corrispondente fino a che la spia rossa lampeggia, poi rilasciare.
2 Sul telecomando, premere simultaneamente su e per 3 secondi, forn o quando la spia rossa lampeggia, poi rilasciare. Non appena viene rilevato il ricevitore, la spia si illumina brevemente di verde e il ricevitore smette di lampegliare. La tapparella si aziona brevemente per confermare l'associazione. Il telecomando esce automaticamente alla modalità di associazione.

2.3 Associazione di più motori radio Micromoduli DELTA DORE o Tyxia a controllo centralizzato

Importante: se si associano diversi motori al telecomando, non siavrà più accesso alle impostazioni di finecorsa a partire da quest'ultimo.

Se desideri associare più di 16 motori/ micromoduli Tyxia al controllo centralizzato, scansiona quello codice QR per maggiori informazioni.

1 Mett ere i motori in attESA di assocazione (premere per 3 secondi il tasting del telecomando individuale corrispondente otramite l'app Tydom).

e/o

Mettere i ricevitori in attESA di assocazione (premierper 3 secondi il tasting corrispondente otramite l'appTydom).
2 Sul telecomando, premere simultaneamente su e per 3 secondi, fi no a quando la spia lampeggia. Rilasciare il tasting.

Il telecomando cerca i diversi motori o ricevitori.

La sua spia lampeggia (fl ash) di colore rosso, poi brevamente di colore verde non appena viene rilevato un nuovo ricevitore.

3 Appena la spia del telecomando lampeggia

lentamente di colore rosso, premere simultaneamente per 3 secondi su e fi no a che le tapparelle si azionano brevamente, poi rilasciare.

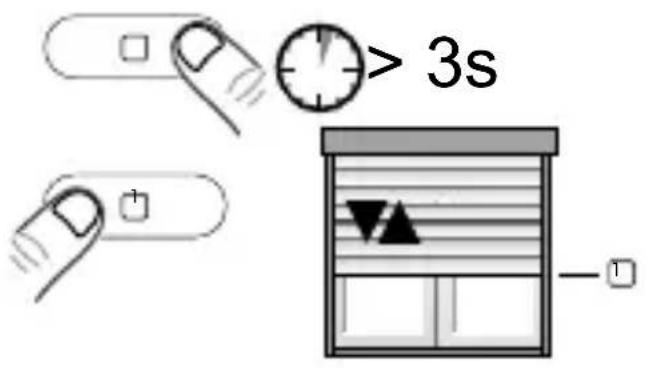

3/ Registrate le posizioni preferite

Con il telecomando è possible registrarare fi no a 2 positizioni preferite: 1 e 2.

1 2 Spostare la tapparella nella posizione corrispondente ad una delle posizioni preferite che si desidera salvare.
3 Premere simultaneamente per 3 secondi 1 + o 2 + per registrar la posizione.

Se il motore/ricevitore ha ricevuto corrett amente il commando, la tapparella del telecomando si illumina di rosso e poi verde. La tapparella si aziona brevamente per confermare la registrazione. Rilasciare.

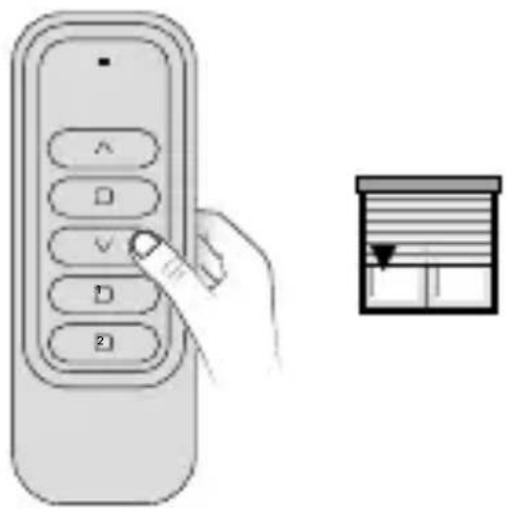

4/ Uti lizzo

• Premere su per salita, su per adiscesa.
• Premere per fermare la/e tapparella/e. La spia si accende di colore rosso e poi verde se il motore/ ricevitatore ha ricevuto corrett amente l'informazione.

• Premete 1 per raggiungere la posizione preferita 1 (se è stata registrata).
• Premete 2 per raggiungere la posizione preferita 2 (se è stata registrata).

Comando in modalità silenziosa (motori Tymoov RP2): Per ridurre il livello sonoro, è possibile controlling il motore in modalità lenta premendo in modo prolongato o (2 secondi).

5/ Assistenza

La spia rossa lampeggia
piu volte a agli
pressione su un tasting.

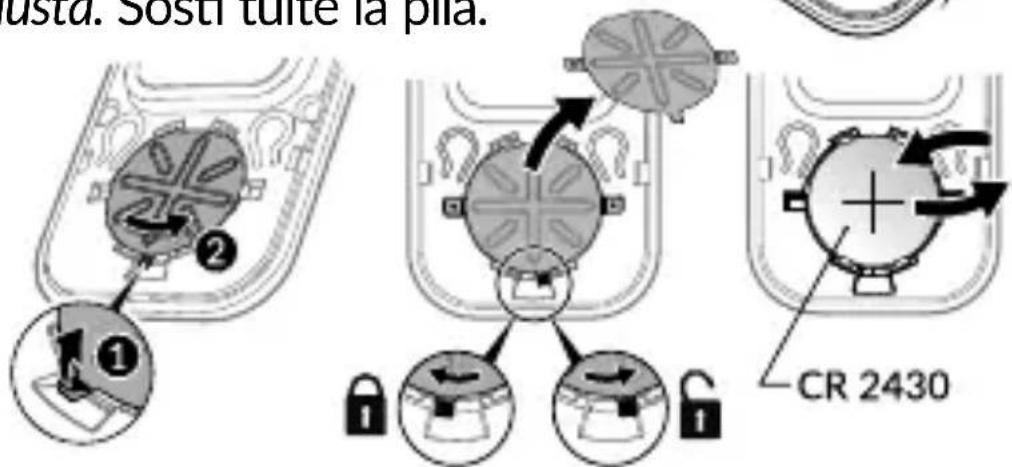

La pila è ESAusta. Sosti tuite la pila.

• Cancellare un'associazione

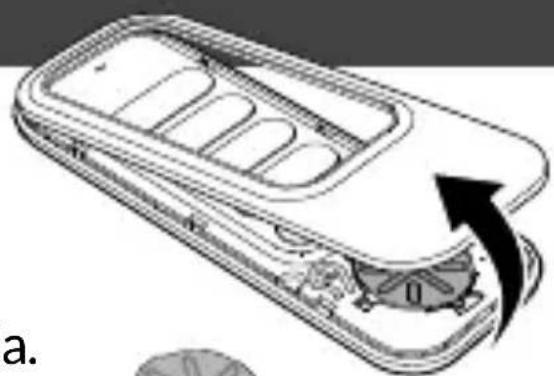

• Togliete il lato anteriore del telecomando.

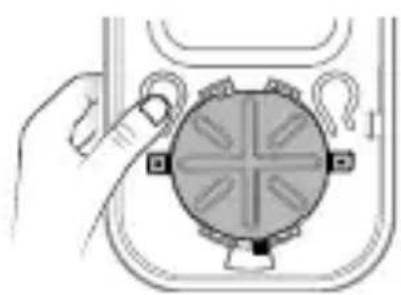

• Premete il tasting A. La spia rossa lampeggia.
• Premete più volte per azionare il motore (ricevitore) da cancellare.
• Premete il tasting. La tapparella si aziona.
• Premete il tasting A per uscire.

• Cancellare tutte le associazioni

Per renders il telecomando vergine da agli assocazione.

• Togliete il lato anteriore del telecomando.

• Premete il tasting A. La spia rossa lampeggia.

• Premete simultaneamente per 3 secondi i tasti e V. Le tapparelle si azionano.

• Premete il tasting A per uscire.
• Il vosto telecomando è andato Persons o è fuori uso

Condizione iniziale: Il telecomando persono era associato a un solo motore (ricevitore).

Spagnere il motore, attendere 10 secondi, quindi riaccendere il motore.

Usando un nuovo telecomando:

• Premete 2 volte il tasting B, fatto a quando la spia lampeggia di colore arancione.
• Premete e per 3 secondi fino all'arresto del lampeggiamento.

Il motore (ricevitore) è privo di agli associazione

• Ricominciate le operazioni di assocazione per il vostro nuovo telecomando

• La spia verde non lampeggia più après aver premuto brevamente il tasting B.

• Al telecomando sono associati più motori. In quello caso non avete accesso alle modalità di regolazione. Per le regolazioni, il telecomando deve essere associato ad un solo motore.

IT
